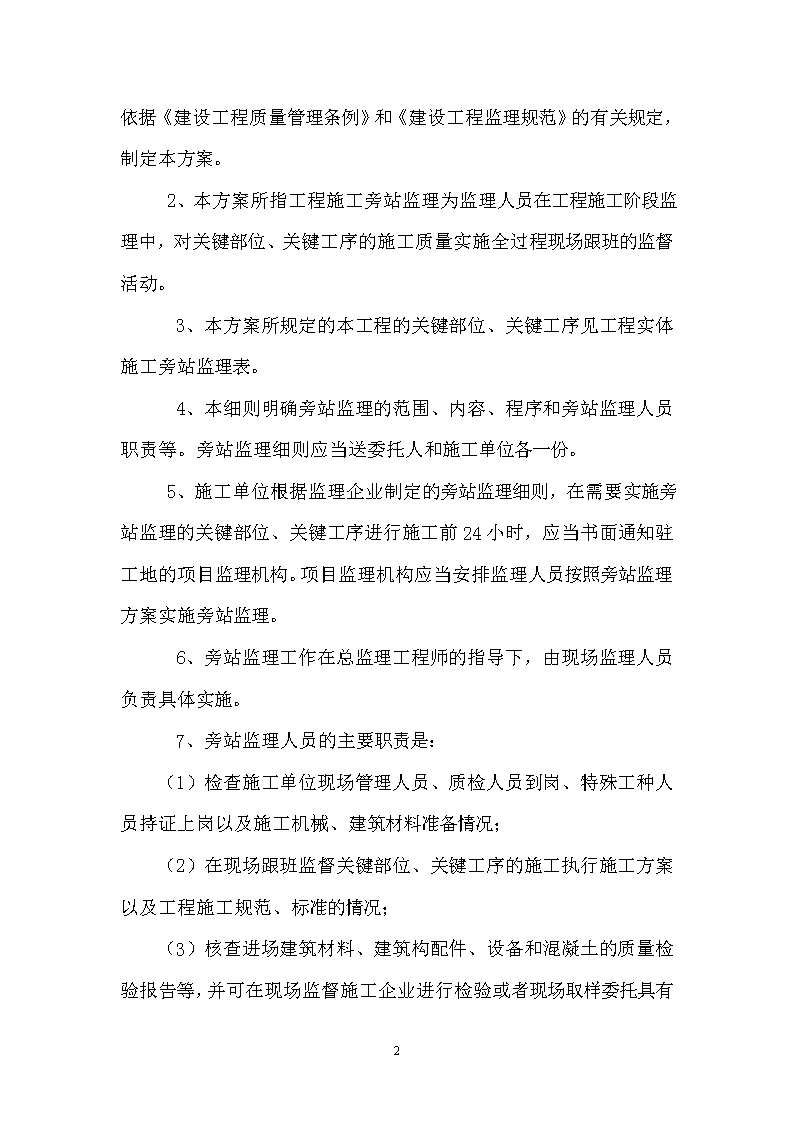

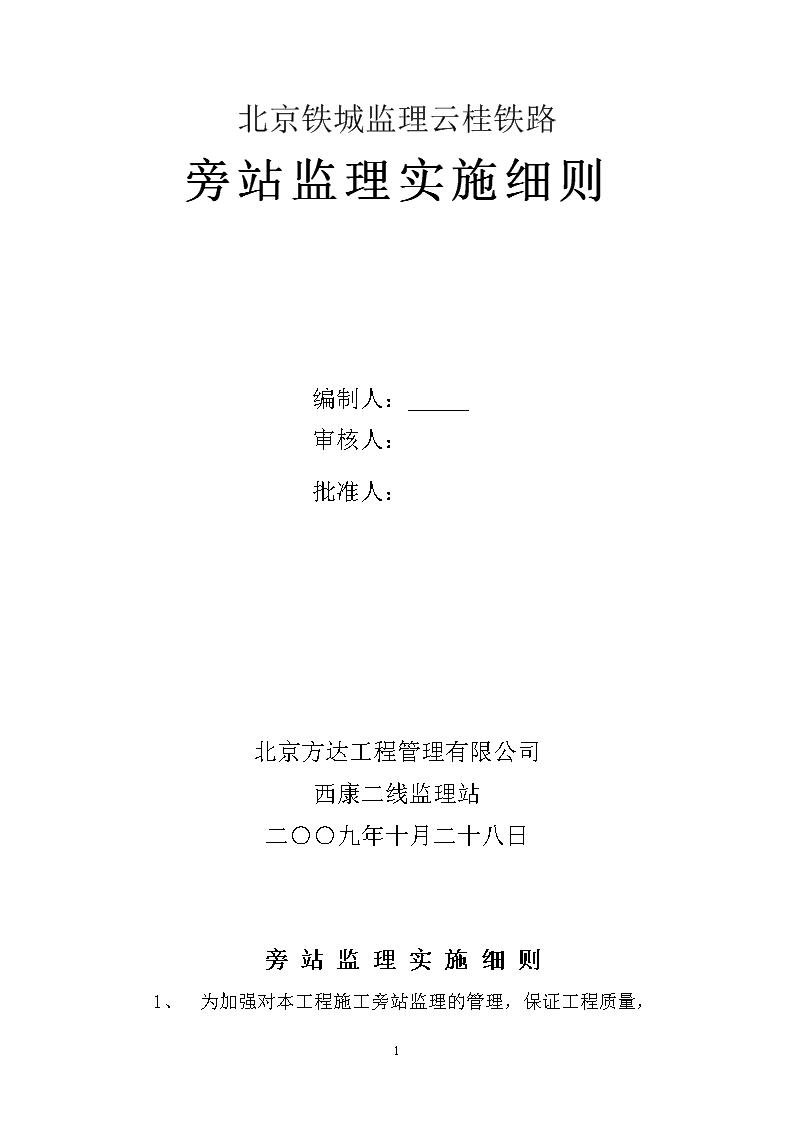

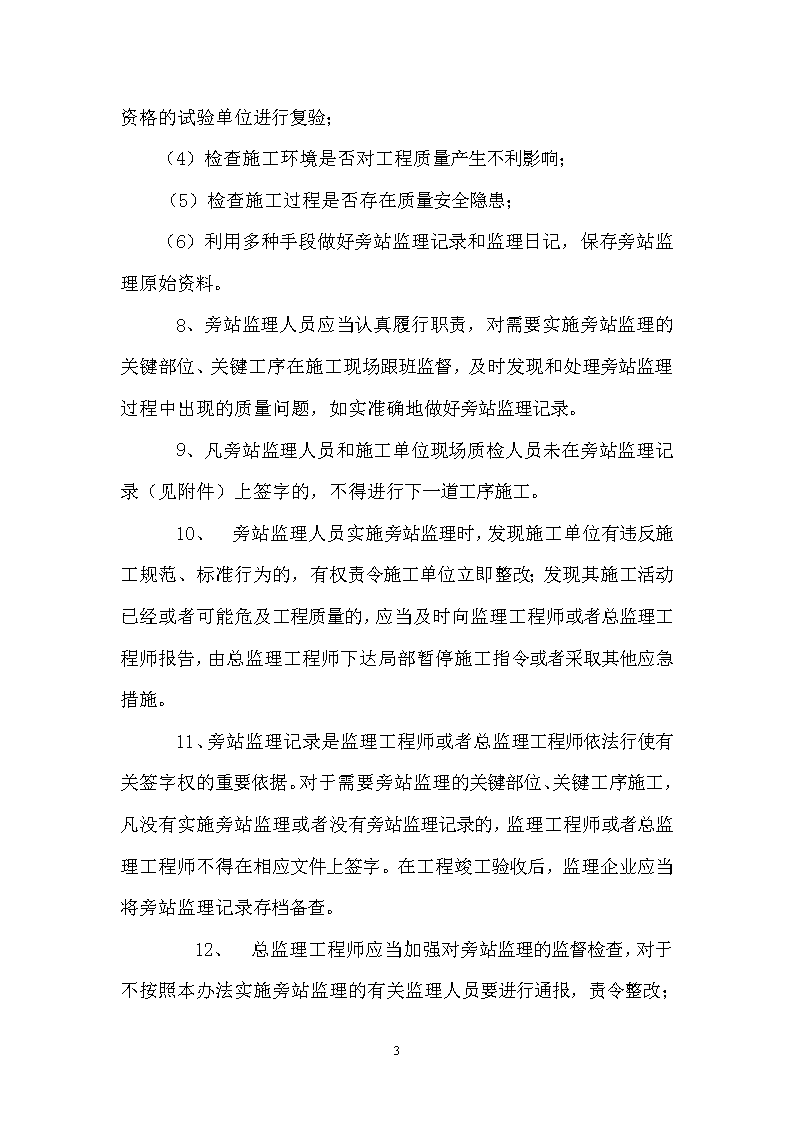

北京铁城监理云桂铁路旁站监理实施细则编制人：审核人：批准人：北京方达工程管理有限公司西康二线监理站二○○九年十月二十八日旁站监理实施细则1、 为加强对本20 工程施工旁站监理的管理，保证工程质量， 依据《建设工程质量管理条例》和《建设工程监理规范》的有关规定，制定本方案。  2、本方案所指工程施工旁站监理为监理人员在工程施工阶段监理中，对关键部位、关键工序的施工质量实施全过程现场跟班的监督活动。   3、本方案所规定的本工程的关键部位、关键工序见工程实体施工旁站监理表。   4、本细则明确旁站监理的范围、内容、程序和旁站监理人员职责等。旁站监理细则应当送委托人和施工单位各一份。  5、施工单位根据监理企业制定的旁站监理细则，在需要实施旁站监理的关键部位、关键工序进行施工前24小时，应当书面通知驻工地的项目监理机构。项目监理机构应当安排监理人员按照旁站监理方案实施旁站监理。   6、旁站监理工作在总监理工程师的指导下，由现场监理人员负责具体实施。   7、旁站监理人员的主要职责是：  （1）检查施工单位现场管理人员、质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况；  （2）在现场跟班监督关键部位、关键工序的施工执行施工方案以及工程施工规范、标准的情况；  （3）核查进场建筑材料、建筑构配件、设备和混凝土的质量检验报告等，并可在现场监督施工企业进行检验或者现场取样20 委托具有资格的试验单位进行复验；（4）检查施工环境是否对工程质量产生不利影响；（5）检查施工过程是否存在质量安全隐患；  （6）利用多种手段做好旁站监理记录和监理日记，保存旁站监理原始资料。    8、旁站监理人员应当认真履行职责，对需要实施旁站监理的关键部位、关键工序在施工现场跟班监督，及时发现和处理旁站监理过程中出现的质量问题，如实准确地做好旁站监理记录。9、凡旁站监理人员和施工单位现场质检人员未在旁站监理记录（见附件）上签字的，不得进行下一道工序施工。   10、 旁站监理人员实施旁站监理时，发现施工单位有违反施工规范、标准行为的，有权责令施工单位立即整改；发现其施工活动已经或者可能危及工程质量的，应当及时向监理工程师或者总监理工程师报告，由总监理工程师下达局部暂停施工指令或者采取其他应急措施。   11、旁站监理记录是监理工程师或者总监理工程师依法行使有关签字权的重要依据。对于需要旁站监理的关键部位、关键工序施工，凡没有实施旁站监理或者没有旁站监理记录的，监理工程师或者总监理工程师不得在相应文件上签字。在工程竣工验收后，监理企业应当将旁站监理记录存档备查。    12、 总监理工程师应当加强对旁站监理的监督检查，对于不按照本办法实施旁站监理的有关监理人员要进行通报，责令整改20 ；并依照有关条款对有关责任人进行处罚。工程实体施工旁站监理项目表类别工序名称基本作业混凝土及钢筋制作安装拌制、灌筑过程（水下混凝土、大体积混凝土、防水混凝土）、钢筋安装、混凝土试块制作、结构实体检测、预应力张拉、预埋件等专业工程路基地基土换填、排水砂井、粉喷桩、CFG桩、塑料排水板的主要施工过程;过渡段填筑；重力式挡墙基坑地基承载力试验等桥涵基础工程：扩大基础开挖、基地处理、钻孔桩水下混凝土灌注墩台工程：墩台身混凝土浇筑梁部工程：现场预制梁的混凝土浇筑及预应力施加轨道无缝线路铺设过程、整体道床砼施工等隧道围岩类别判定、初期支护、锚杆抗拔试验、仰拱浇筑、特殊设计地段混凝土浇筑及拱部超挖填等给排水管材验收、水压试验、管道铺设、管道铺设、管道隐蔽回填、消防设施安装和调试等电力材料配件验收、设备器材安装调试及各项电气实验房建和站场地基与基础、钢结构、防水装饰装修、建筑设备安装、并按建设（2002）189文件执行北京铁城监理工程管理有限公司云桂线监理站2010年7月1020 附监理旁站用表：20 新建云桂铁路（广西段）预应力钢筋张拉监理旁站记录施工单位：中铁十九局合同号：YGZQ-4监理单位：北京铁城监理公司编号：工程名称结构名称承包人技术负责人张拉日期张拉部位标准强度（Mpa）张拉钢筋束数量张拉起止时间机具编号压力表油泵千斤顶张拉过程中出现的问题及处理情况操作人姓名及上岗证号质检人员专业监理工程师注：本表一式3份，承包人2份，监理单位1份。20 新建云桂铁路（广西段）压浆监理旁站记录施工单位：中铁十九局合同号：YGZQ-4监理单位：北京铁城监理公司编号：工程名称压浆部位承包人技术负责人水泥浆强度天气情况设计水灰比压浆起止时间起止浆液比重检测时间数值压浆制件取样时间及编号压浆过程中出现的问题及处理情况质检人员专业监理工程师注：本表一式3份，承包人2份，监理单位1份。20 新建云桂铁路（广西段）混凝土浇筑监理旁站记录施工单位：中铁十九局合同号：YGZQ-4监理单位：北京铁城监理公司编号：工程名称浇筑部位承包人技术负责人浇筑日期混凝土设计强度气温混凝土设计方量风力混凝土实用方量商品混凝土配比单号自拌配比单号供应厂家搅拌站工作情况配合比坍落度实测坍落度时间数值混凝土监理取样制件时间车号样品编号振捣机具情况浇筑机具情况工力配置情况浇筑过程中出现的问题及处理情况开盘时间结束时间旁站时间质检人员专业监理工程师注：本表一式3份，承包人2份，监理单位1份。20 新建云桂铁路（广西段）钻孔灌注桩灌注监理旁站记录施工单位：中铁十九局合同号：YGZQ-4监理单位：北京铁城监理公司编号：工程名称承包人技术负责人施工日期及开钻时间墩台编号桩编号钻孔设备测量厚度泥浆比重成孔验收时间灌注起止时间起孔径止孔深混凝土等级砼供应商实测坍落度时间数值混凝土计算方量混凝土实用方量灌注砼制件时间及编号灌注过程中出现的问题及处理情况质检人员专业监理工程师注：本表一式3份，承包人2份，监理单位1份。20 新建云桂铁路（广西段）管棚施工旁站监理记录表施工单位：中铁十九局合同号：YGZQ-4监理单位：北京铁城监理公司编号：日期气候工程地点隧道旁站监理部位或工序洞口或其它具体部位（DK+）段管棚施工（1#～n#）旁站监理开始时间旁站监理结束时间施工情况：1、现场主要人员有：施工技术员、质检员、试验员、安全员、施工人员人；2、投入的机械设备；3、设计管棚规格、直径，设计间距、长度m管棚安装方法；4、注浆配合比水泥：砂：水=，配合比报告单编号。其他需要说明的事项。监理情况：管棚所用钢管的品种、规格：符合∕不符合设计要求；管棚方向角、孔口距、孔深符合∕不符合设计要求；管棚钢管的连接方式：符合∕不符合设计要求；见证试件取样组。管棚安装长度：m；注浆压力:MPa；注浆量:m3；其他需要说明事项1、管棚钢管内钢筋笼安装（如果有）：符合∕不符合设计要求。发现问题：处理意见：备注：旁站监理人员（签字）：日期：注：本表一式2份，承包人1份，监理单位1份。20 新建云桂铁路（广西段）围岩类别判定旁站监理记录表工程项目名称：云桂铁路施工合同段：YGZQ-4标编号：日期气候工程地点隧道旁站监理部位或工序里程（DK+）掌子面围岩类别判定旁站监理开始时间旁站监理结束时间施工情况：现场主要人员有：施工技术员，质检员，安全员，施工作业人员人，本循环进尺m，开挖工法，投入的机械设备，超前地质预报施作情况。其他需要说明的事项。监理情况：设计围岩级别；实际揭露围岩级别；围岩稳定情况；开挖掌子面简图地质描述：其他需要说明的事项发现问题：处理意见：备注：旁站监理人员（签字）：日期：注：本表一式3份，承包人2份，监理单位1份。。20 新建云桂铁路（广西段）初期支护旁站监理记录表工程项目名称：云桂铁路施工合同段：YGZQ-4标编号：日期气候工程地点隧道旁站监理部位或工序DK+～DK+段初期支护旁站监理开始时间旁站监理结束时间施工情况：现场主要人员有：施工技术员、质检员、试验员、安全员、施工人员人；投入的机械设备；原材料检验情况；设计锚杆规格及型号：组合中空锚杆直径，数量根，长度米；砂浆锚杆直径，数量根，长度米，设计钢拱架型号及间距；设计钢筋网规格、型号；喷射砼方法及工艺；喷射砼理论配合比〔水：水泥：砂：碎石（5～10mm）：减水剂：速凝剂〕。配合比报告单编号本循环衬彻支护参数。监理情况：经监理检查，钢拱架规格及间距，拱架安装情况榀符合/不符合设计要求；钢筋网安装质量检查情况符合/不符合设计和规范要求。锚杆安装情况：组合中空锚杆直径，数量根，长度米；砂浆锚杆直径，数量根，长度m，锚杆注浆压力Mpa，注浆施工配合比〔水泥：砂：水〕。喷射砼每盘施工配合比：水kg，水泥kg，砂kg，碎石（5～10mm）kg，减水剂kg，速凝剂kg，喷射砼坍落度cm；喷射砼平整度符合/不符合验收标准要求。喷射砼厚度cm，见证试件取样组。其他需要说明的事项。发现问题：处理意见：备注：旁站监理人员（签字）：日期：注：本表1式2份，承包单位1份、监理单位1份；每支护循环填写一次。20 新建云桂铁路（广西段）旁站监理记录表工程项目名称：云桂铁路施工合同段：YGZQ-4标编号：日期气候工程地点隧道旁站监理部位或工序DK+～DK+段特殊设计地段混凝土或超挖回填混凝土浇筑施工旁站监理开始时间旁站监理结束时间施工情况：根据工程设计要求及施工质量验标标准进行验收。现场主要人员有：施工技术员、质检员、试验员、安全员、施工人员人；投入的机械设备；砼设计强度等级，砼配合比报告编号设计厚度；设计数量。监理情况：新旧混凝土接合面施工缝处理情况，混凝土坍落度、含气量、入模温度；混凝土保护层厚度、每平方米垫块个，砼实测厚度；施工方法及工艺，施工过程情况连续∕不连续施工，砼实际数量m³。见证试件取样组。其他需要说明事项。发现问题：处理意见：备注：旁站监理人员（签字）：日期：注：本表一式3份，承包人2份，监理单位1份。20 新建云桂铁路（广西段）旁站监理记录表工程项目名称：云桂铁路施工合同段：YGZQ-4标编号：日期气候工程地点隧道旁站监理部位或工序DK+～DK+段仰拱填充混凝土浇筑施工旁站监理开始时间旁站监理结束时间施工情况：1、现场作业人员人，当班技术员质检员试验员；安全员2、仰拱砼强度等级，理论配合比〔水泥：粉煤灰：外加剂：砂：碎石1（5～16mm）：碎石2（16～31.5mm：水〕。配合比报告编号，混凝土采用贵广铁路项目部拌合站自动计量机械拌合，采用混凝土专用运输车运输辆，溜槽∕串筒入模。插入式∕平板式振捣器捣固密实。设计混凝土方量m3。4、中心排水管设计内径m、壁厚cm、排水坡度，排水管管口连接形式，5、检查井设计尺寸m、壁厚cm，井底标高m，检查井设置间距m。监理情况：1、中心排水管：规格、排水坡度、节段的拼接形式、平面位置等符合∕不符合设计和验收标准要求；2、无仰拱中心排水管：规格、排水坡度、节段的拼接形式、平面位置、基座、碎卵石滤层、泄水孔等符合∕不符合设计和验收标准要求；3、检查井：平面位置、断面尺寸、壁厚、井底高程、与边墙水沟引水管连接形式等符合∕不符合设计和验收标准要求；4、每盘施工配合比：水泥kg，粉煤灰kg，减水剂kg，砂kg，碎石1（5～16mm）kg，碎石2（16～31.5mm）kg，水kg。新旧混凝土接合面施工缝处理情况，仰拱混凝土入模温度测试次，分别为，混凝土坍落度试验次，分别为cm，混凝土含气量试验次，分别为。实际混凝土用量m3。5、施工过程情况连续∕不连续施工。见证取样砼试件组，6、其他需要说明的事项。发现问题：处理意见：备注：旁站监理人员（签字）：日期：注：本表一式3份，承包人2份，监理单位1份。新建云桂铁路（广西段）20 防排水施工旁站监理记录表工程项目名称：云桂铁路施工合同段：YGZQ-4标编号：日期气候工程地点隧道旁站监理部位或工序DK+～DK+段防排水施工旁站监理开始时间旁站监理结束时间施工情况：现场主要人员有：施工技术员、质检员、试验员、安全员、施工人员人；投入的机械设备；施工缝、变形缝的设置位置、构造形式符合∕不符合设计和规范要求；防水板、盲管、止水带（条）、止水胶的性能、品种、规格符合∕不符合设计和规范要求；监理情况：铺设防水板的基层检查情况符合∕不符合规范要求，防水板铺挂工艺及止水带（条）的安装质量符合∕不符合设计要求。防水板（含搭接与焊接宽度）、止水带焊接质量符合∕不符合设计要求，防水板搭接缝与施工缝错开距离符合∕不符合设计要求。中埋式止水带、遇水膨胀止水胶埋设、界面剂刷涂质量符合∕不符合设计要求，纵向、环向盲管的设置位置（分段情况）符合∕不符合设计要求；纵向、环向排水盲管安装质量（土工布包裹、与排水沟连接、设置高度）符合∕不符合设计要求。其他情况：发现问题：处理意见：备注：旁站监理人员（签字）：日期：注：本表一式3份，承包人2份，监理单位1份。新建云桂铁路（广西段）20 隧道混凝土浇筑旁站监理记录表工程项目名称：云桂铁路施工合同段：YGZQ-4标编号：日期气候工程地点隧道旁站监理部位或工序DK+~DK+段衬砌∕底板∕仰拱混凝土浇筑施工旁站监理开始时间旁站监理结束时间施工情况：1、现场作业人员人，当班技术员质检员试验员；安全员2、砼强度等级，理论配合比〔水泥：粉煤灰：减水剂：砂：碎石1（5～16mm）：碎石2（16～31.5mm：水〕。配合比报告编号，混凝土采用拌合站自动计量机械拌合，采用混凝土专用运输车运输辆，泵送∕溜槽∕串筒入模。插入式、附着式∕平板式振捣器捣固密实。设计混凝土方量m3。4、灌注过程未发生/发生堵管、机械故障、操作失误、断电、爆模、胀模等情况。监理情况：1、钢筋检验：规格、数量、骨架尺寸、焊接、绑扎、保护层，综合接地钢筋等，符合∕不符合设计和验收标准；施工缝（变形缝）砼浇前处理情况符合/不符合设计和规范要求；2、模板检验：几何尺寸、平整度、轴线、标高、节点联系、支撑牢固、纵横向稳定等符合∕不符合要求；是/否采用浮放模板支架弧型模板浇筑仰拱砼。3、监理对混凝土坍落度、含气量、入模温度检测情况进行了监督。每盘施工配合比：水泥kg，粉煤灰kg，减水剂kg，砂kg，碎石1（5～16mm）kg，碎石2（16～31.5mm）kg，水kg。凝土入模温度测试次，分别为，混凝土坍落度试验次，分别为cm，混凝土含气量试验次，分别为。实际混凝土用量m3。4、施工过程情况正常∕不正常、连续∕不连续施工。见证试件取样组；其他需要说明的事项。发现问题：处理意见：备注：旁站监理人员（签字）：日期：注：本表一式3份，承包人2份，监理单位1份。新建云桂铁路（广西段）20 超前小导管旁站监理记录表工程项目名称：云桂铁路施工合同段：YGZQ-4标编号：日期气候工程地点隧道旁站监理部位或工序DK+超前小导管旁站监理开始时间旁站监理结束时间施工情况：1、现场主要人员有：施工技术员、质检员、试验员、安全员、施工人员人；2、投入的机械设备；3、钢管的规格、品种，设计间距、长度m4、注浆配合比水泥：砂：水=，配合比报告单编号。其他需要说明的事项。监理情况：小导管所用钢管的品种、规格：符合∕不符合设计要求；小导管的方向角、孔口距、孔深符合∕不符合设计要求；小导管所用钢管的连接方式：符合∕不符合设计要求；小导管与支撑结构的连符合∕不符合设计要求；小导管的纵向搭接长度符合∕不符合设计要求；小导管安装长度：填写具体检查数据m；注浆压力:MPa；注浆量:m3；见证试件取样组。其他需要说明事项。发现问题：处理意见：备注：旁站监理人员（签字）：日期：注：本表一式3份，承包人2份，监理单位1份。新建云桂铁路（广西段）20 旁站监理记录表工程项目名称：云桂铁路施工合同段：YGZQ-4编号：日期气候工程地点隧道旁站监理部位或工序DK+～DK+段（左/右侧）边沟、电缆槽混凝土浇筑施工旁站监理开始时间旁站监理结束时间施工情况：1、现场作业人员人，当班技术员质检员试验员；安全员2、砼强度等级，配合比报告编号，混凝土采用拌合站自动计量机械拌合，采用混凝土专用运输车运输辆，泵送∕溜槽∕串筒入模。插入式∕平板式振捣器捣固密实。设计混凝土方量m3。4、边（侧）排水沟:结构形式、尺寸、壁厚mm,沟底高程m，纵向坡度；进水孔（横向排水盲管）尺寸间距m。5、电缆槽:结构形式、尺寸、沟底标高m，纵向坡度；泄水槽尺寸间距m，泄水孔尺寸间距m。监理情况：1、边（侧）排水沟：结构形式、尺寸、沟底高程、纵向坡度、平面位置和横向出水口连接、间距等符合∕不符合设计和验收标准要求。2、电缆槽：平面位置、断面尺寸、沟底标高、泄水槽、孔尺寸及间距等符合∕不符合设计和验收标准要求。3、砼每盘施工配合比：水泥kg，粉煤灰kg，减水剂kg，砂kg，碎石1（）kg，碎石2（）kg，水kg。混凝土入模温度测试次，分别为，混凝土坍落度试验次，分别为cm，混凝土含气量试验次，分别为。实际混凝土用量m3。见证试件取样组。施工过程情况连续∕不连续未发生异常情况4、沟盖板规格、强度符合∕不符合设计要求，沟盖板铺设是否齐全平稳顺直并符合设计。（注：此条在沟、槽混凝土浇筑施工时，不做验收）其他需要说明的事项。发现问题：处理意见：备注：旁站监理人员（签字）：日期：注：本表一式3份，承包人2份，监理单位1份。新建云桂铁路（广西段）20 旁站监理记录表工程项目名称：云桂铁路施工合同段：YGZQ-4标编号：日期气候工程地点隧道旁站监理部位或工序DK+洞口防排水施工旁站监理开始时间旁站监理结束时间施工情况：1、现场作业人员人，当班技术员质检员试验员；安全员2、洞口边坡排水沟、仰坡坡顶截水沟：结构形式，截面尺寸，沟底高程m，水沟纵坡，水沟宽度，铺砌高度，水沟铺砌厚度。3、洞门墙背、明洞顶部防水层结构形式；明暗分界变形缝止水带、止水条等材料品种、规格，变形缝的宽度、构造形式。4、其他需要说明的事项。监理情况：1、洞口边坡排水沟、仰坡坡顶截水沟：结构形式、截面尺寸、设置范围、沟底高程、水沟纵坡、水沟宽度、铺砌高度、水沟铺砌厚度等经检查符合∕不符合设计和验收标准。2、洞内排水系统与洞外排水系统的连接等符合∕不符合设计要求。3、浆砌排水沟砌缝砂浆经检查饱满∕不饱满密实；4、排水沟、截水沟经检查排水顺畅，无淤积阻塞，符合∕不符合设计要求。5、隧道门端墙和翼墙、挡土墙的反滤层、泄水孔设置经检查符合不符合设计要求。6、其他需要说明的事项。发现问题：处理意见：备注：旁站监理人员（签字）：日期：注：本表一式3份，承包人2份，监理单位1份。新建云桂铁路（广西段）旁站记录（通用）施工单位：中铁十九局合同号：YGZQ-420 监理单位：北京铁城监理公司编号：工程名称承包人技术负责人到场时间离场时间质检人员部位桩号天气工序名称旁站工序或主要工作内容施工过程简述监理工作简述主要数据记录发现问题及处理结果质检人员专业监理工程师注：本表一式3份，承包人2份，监理单位1份。20
