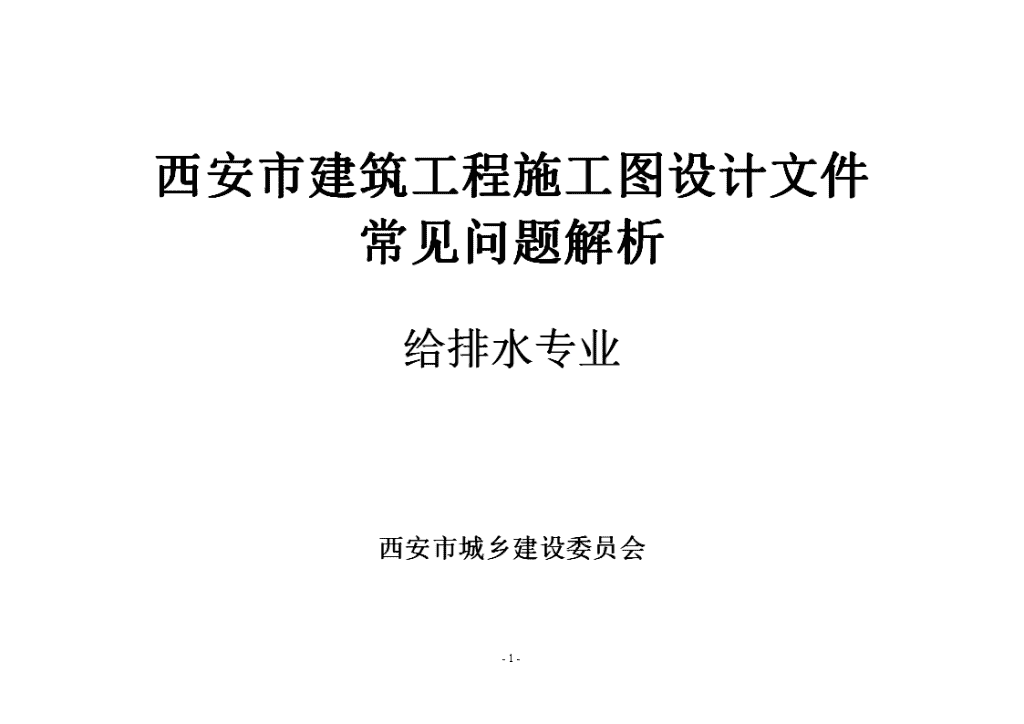

西安市建筑工程施工图设计文件常见问题汇编---给排水专业

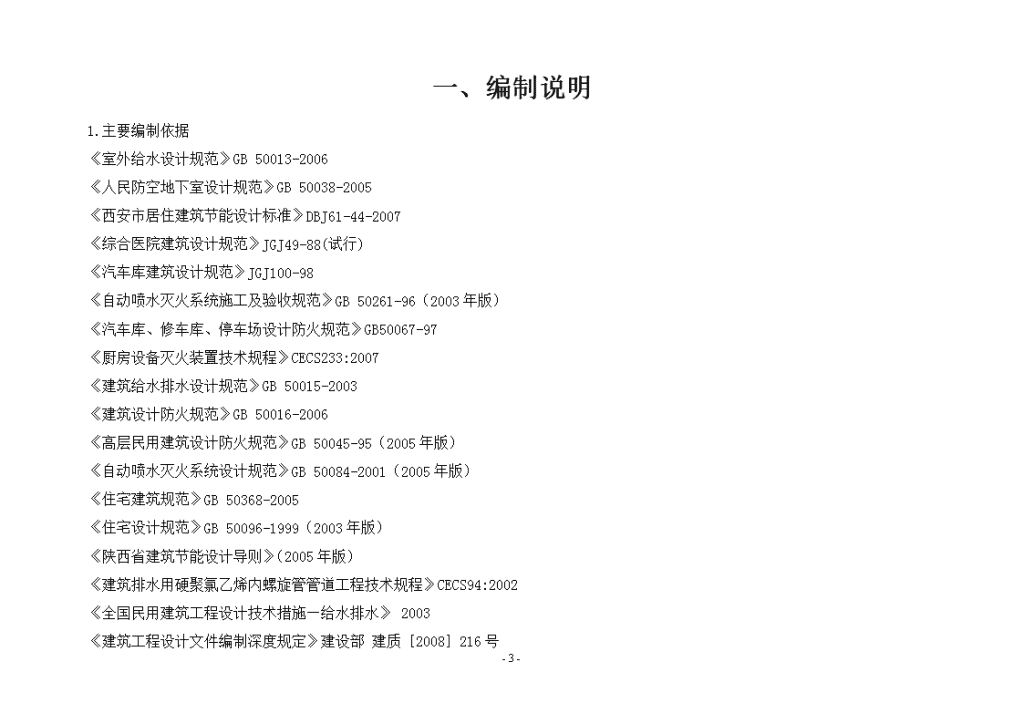

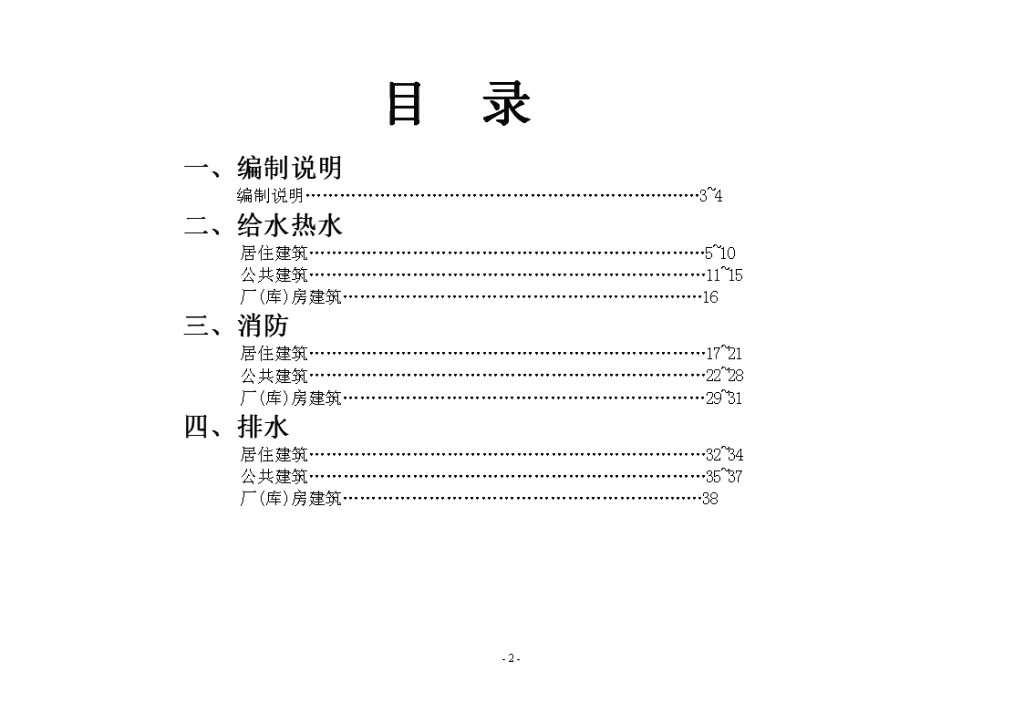

'西安市建筑工程施工图设计文件常见问题解析给排水专业西安市城乡建设委员会-2- 目录一、编制说明编制说明……………………………………………………………3~4二、给水热水居住建筑……………………………………………………………5~10公共建筑……………………………………………………………11~15厂(库)房建筑………………………………………………………16三、消防居住建筑……………………………………………………………17~21公共建筑……………………………………………………………22~28厂(库)房建筑………………………………………………………29~31四、排水居住建筑……………………………………………………………32~34公共建筑……………………………………………………………35~37厂(库)房建筑………………………………………………………38-2- 一、编制说明1.主要编制依据《室外给水设计规范》GB50013-2006《人民防空地下室设计规范》GB50038-2005《西安市居住建筑节能设计标准》DBJ61-44-2007《综合医院建筑设计规范》JGJ49-88(试行)《汽车库建筑设计规范》JGJ100-98《自动喷水灭火系统施工及验收规范》GB50261-96（2003年版）《汽车库、修车库、停车场设计防火规范》GB50067-97《厨房设备灭火装置技术规程》CECS233:2007《建筑给水排水设计规范》GB50015-2003《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95（2005年版）《自动喷水灭火系统设计规范》GB50084-2001（2005年版）《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-1999（2003年版）《陕西省建筑节能设计导则》（2005年版）《建筑排水用硬聚氯乙烯内螺旋管管道工程技术规程》CECS94:2002《全国民用建筑工程设计技术措施—给水排水》2003《建筑工程设计文件编制深度规定》建设部建质［2008］216号-38- 《施工图设计文件审查要点》建设部建质［2003］2号2.编制目的对近年来建筑工程施工图设计文件审查中经常出现的问题，进行汇总、整理、分析。指出工程设计中的一些不当做法或错误，并对提出的问题进行了分析或依据规范、规程指明正确做法，帮助设计人员准确理解规范、规程的条文，避免在工程设计中发生同类问题，从而达到提高建筑工程设计质量的目的。3.主要内容主要内容包括：生活给水热水、消防给水、排水、水质污染防护。4.使用说明本汇编均以编制依据中规范、规程的编号、条文对照，使用时必须与这些规范、规程相对应，不得与其他版本的规范、规程混用。本汇编可供一般民用建筑工程设计、建筑工程施工图审查部门的技术人员使用。本汇编的常见问题是指不符合现行规范、规程或不够完善的做法，问题性质指出不符合规范、规程的具体章节条款项号，对其中的一些问题进行了简明扼要的分析，正确做法是根据规范、规程的规定简明扼要的写明应采取的做法。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——二、给水热水工程类型序号常见问题问题性质问题分析及正确做法居住建筑1违反《建筑给水排水设计规范》GB50015-2003第3.2.4条2款，即最小空气间隙不能保证2.5倍出口直径的数值。违反强制性条文。应保证2.5倍出水管直径的最小空气间隙(生活水箱从箱顶进水者)。2违反《建筑给水排水设计规范》GB50015-2003第3.2.12条2款，最小空气间隙不能保证25mm到150mm距离，常大于150mm。违反一般性条文。从水质污染角度来说，在水箱侧进水时，应保证进水管最低点到溢流管上边缘的高度25mm～150mm。3住宅给水系统设计时对入户管的给水压力未按《住宅建筑规范》GB50368-2005第8.2.4条执行违反强制性条文。卫生器具正常使用的最佳水压为0.20～0.30MPa，从节水噪声控制和使用舒适考虑，当住宅入户管的水压超过0.35MPa时，应设减压或调压设施。4建筑物内所设生活蓄水池(箱)未与消防蓄水池(箱)分开设置，违反《建筑给水排水设计规范》GB50015-2003第3.2.10条。违反强制性条文。应分开设置，并不得共用一幅分隔墙。5生活饮用水池(箱)溢流管标高高于或等于进水管标高，违反《建筑给水排水设计规范》GB50015-2003第3.2.4条1款及3.2.12条。违反强制性条文。应满足《建筑给水排水设计规范》GB50015-2003第3.2.4条1款。进水管应在水箱溢流水位以上接入，并保证一定的间隙。6给水系统为分区供水时，市政供水压力未得到较好利用，违反《建筑给水排水设计规范》GB50015-2003第3.3.1条和《陕西省建筑节能设计导则》第5.2.4条。违反一般性条文。应根据条件加以利用。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——二、给水热水工程类型序号常见问题问题性质问题分析及正确做法居住建筑1给水管道不做水力计算，未达到施工图深度要求。违反一般性条文。应按要求做计算书。2热水管道(横管、竖管)过长而未设防止热胀冷缩的技术措施，违反《建筑给水排水设计规范》GB50015-2003第5.6.3条。违反一般性条文。按《建筑给水排水设计规范》GB50015-2003第5.6.3条执行，增加防止热胀冷缩的措施。3热水系统中水平横管未设置坡度也无文字性说明，违反《建筑给水排水设计规范》GB50015-2003第5.6.12条。违反一般性条文。按《建筑给水排水设计规范》GB50015-2003第5.6.12条执行，或给予文字性说明。4住宅热水供应系统未设干管(立管)循环系统(回水)或设了循环系统却非同程式布置，违反《建筑给水排水设计规范》GB50015-2003第5.2.10条1款。违反一般性条文。按《建筑给水排水设计规范》GB50015-2003第5.2.10条1款执行，增加回水管，系统按同程布置。5缺少热水系统管道尤其是热量及设备选型，未达到施工图深度要求。违反一般性条文。应补充热水系统管道及热量计算、设备选型表6市政供水水压不充分利用或不根据客观条件使用叠压供水设备，违反《建筑给水排水设计规范》GB50015-2003第3.3.1条。违反一般性条文。西安市未出台有关叠压供水应用规范规定，可参照其他相关标准，并应满足《建筑给水排水设计规范》GB50015-2003第3.3.1条要求。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——二、给水热水工程类型序号常见问题问题性质问题分析及正确做法居住建筑1入户水压超压，未采取限压及减压措施，违反《建筑给水排水设计规范》GB50015-2003第3.3.5条。违反一般性条文。应作各层入户水压计算，采取限压及减压措施。2给水引入管不设止回阀，违反《建筑给水排水设计规范》GB50015-2003第3.4.7条。违反一般性条文。应设止回阀。3管材标注不规范，标注非国家、行业要求的型号、代码是不允许的。据省建设厅的通报及对该问题的电话咨询，应按强条对待。据建筑法第五十七条，建设部施工图设计文件审查要点中建筑工程设计5.8.5条规定。对于建设部已经公布行业标准，明确表示该产品标注方法的产品，应按其规定标注，不得以汉字、外文、商标、缩写等形式，冠加在产品标注前，以对应某个厂家的产品。4接自市政室外给水管道的小区给水系统的引入管，且与市政室外给水管网成环状时，其引入管(一般在总水表后)，未设管道倒流防止器或其它有效防污染的装置。违反《建筑给水排水设计规范》GB50015-2003第3.2.5条7款。违反强制性条文。应按《建筑给水排水设计规范》GB50015-2003第3.2.5条7款及实际情况增加。并引国标05S108《倒流防止器安装》。5低区给水系统不是直接接自市政室外给水管道，而是直接接自设有倒流防止器的小区给水系统，进入建筑的引入管，未设止回阀。违反《建筑给水排水设计规范》GB50015-2003第3.4.7条1款。违反一般性条文。应按《建筑给水排水设计规范》GB50015-2003第3.4.7条1款及实际情况增加。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——二、给水热水工程类型序号常见问题问题性质问题分析及正确做法居住建筑1阀门井、室外给水管网直接接自市政管网，应按《建筑给水排水设计规范》GB50015-2003第3.2.5条7款要求，室外给水管网引入口处，应取消止回阀，设倒流防止器，并选国标及页码。违反强制性条文。应按《建筑给水排水设计规范》GB50015-2003第3.2.5条7款及实际情况增加。2接自市政室外给水管道的室内消防给水系统的起点，未设管道倒流防止器(国标05S108倒流防止器安装)或其它有效防污染的装置。违反《建筑给水排水设计规范》GB50015-2003第3.2.5条1款。违反强制性条文。应按《建筑给水排水设计规范》GB50015-2003第3.2.5条1款的要求增加。3无采暖的房间冷水、湿式自喷管、消火栓给水管等未设保温。无采暖的屋面水箱间内的屋面水箱及水管未设保温，违反《建筑给水排水设计规范》GB50015-2003第3.5.24条。违反一般性条文。应按《建筑给水排水设计规范》GB50015-2003第3.5.24条增设保温措施。4引入管漏设阀门、止回阀，违反《建筑给水排水设计规范》GB50015-2003第3.4.5条和3.4.7条。违反一般性条文。补设阀门、止回阀。设止回阀的作用是防室外管网降压时，室内给水管道静压易将室内水倒流至室外，影响水质。5引入管及需分别计量的水管上漏设水表，违反《建筑给水排水设计规范》GB50015-2003第3.4.16条。违反一般性条文。设置水表，节约用水。6管道穿越结构缝漏设伸缩装置，违反《建筑给水排水设计规范》GB50015-2003第3.5.11条。违反一般性条文。应设置补偿管道伸缩装置或采取其他过结构缝的措施。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——二、给水热水工程类型序号常见问题问题性质问题分析及正确做法居住建筑1向有压容器注水的注水管上未设置倒流防止器，违反《建筑给水排水设计规范》GB50015-2003第3.2.5条4款。违反强制性条文。应设置倒流防止器。2在多层建筑中，楼上住户给水立管穿过楼下住户卫生间，侵害户主利益，并维修带来困难，违反《住宅建筑规范》GB50368-2005第8.1.4条。违反强制性条文。给水立管应在公共部位设管道井。3高层建筑给水系统分区不合理，入户管给水压力大于0.35MPa，违反《建筑给水排水设计规范》GB50015-2003第3.3.5条。违反一般性条文。在入户管的支管上增设减压稳压阀或调整系统的竖向分区。4公用管道及阀门设在了户内，违反《住宅建筑规范》GB50368-2005第8.1.4条。违反强制性条文。公用管道及阀门应设在公用部位。5住宅没有设计热水供水供应设施，垫层内也未预埋热水供水管道，违反了《住宅设计规范》GB50096-1999(2003年版)第6.1.4条。违反一般性条文。无集中热水供应时，设计中应在垫层内预埋热水供水管道，并说明可采用的供水方案，如燃气热水器、太阳能热水器、电热水器等。6生活给水系统未充分利用城镇给水管网的压力，市政有0.2～0.5MPa压力，高层建筑全部采用水泵加压供水，不符合《建筑给水排水设计规范》GB50015-2003第3.3.1条和《陕西省建筑节能设计导则》第5.2.4和5.2.5条。违反一般性条文。虽然多数为商住楼或综合楼，分区管道较多，市政水压资料不肯定，但应落实水压，不要为了节省一点管材而长期造成能源浪费。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——二、给水热水工程类型序号常见问题问题性质问题分析及正确做法居住建筑1高位消防水箱进水管与溢流管口之间的空气间隙不足2.5倍进水管径、进水管上也未设倒流防止器。不符合《建筑给水排水设计规范》GB50015-2003第3.2.5条。违反强制性条文。1、适当加大消防水箱尺寸。2、适当减小水箱进水管径。3、进水管尽可能从水箱顶进水。2给水管网各分支立管及配水支管上漏设阀门。违反《建筑给水排水设计规范》GB50015-2003第3.4.5条。违反一般性条文。应按《建筑给水排水设计规范》GB50015-2003第3.4.5条要求设置阀门。3敷设在垫层中的给水管外径大于25㎜，不满足《建筑给水排水设计规范》GB50015-2003第3.5.18条3款要求。违反一般性条文。问题出现在一户一表户外计量水表后的埋地管道上(每户两个卫生间)应采用DN20的管道或De25的管道。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——二、给水热水工程类型序号常见问题问题性质问题分析及正确做法公共建筑1从城市给水管接出引入管，其引入管上漏设倒流防止器。违反《建筑给水排水设计规范》GB50015-2003第3.2.5条7款。违反强制性条文。应加设倒流防止器，防水质污染。2水泵机组布置不符合国家规范要求，违反《建筑给水排水设计规范》GB50015-2003第3.8.14条及《室外给水设计规范》GB50013-2006第6.5.2条1款。违反一般性条文。建筑设计时，由于面积有限，泵房尺寸偏小。建议设计人员将水泵错开布置。3室内给水管道向公用卫生间等接出的配水管及支管起端均未设阀门，违反《建筑给水排水设计规范》GB50015-2003第3.4.5条5款。违反一般性条文。问题多出在配水分支管较多的系统中，往往只在从立管接出的配水管起端设置阀门而各分支管起端均不设置，为便于检修，不影响大多处用水，应该在配水分支管起端设置阀门。4水泵吸水管与吸水总管的连接及吸水总管的管径未按《建筑给水排水设计规范》GB50015-2003第3.8.7条3、4款执行。违反一般性条文。为使吸水总管内不会积聚空气，保证水泵能正常和连续运行，水泵吸水管与吸水总管的连接应采用管顶平接或高出管顶连接。吸水总管中流速不宜大，否则会引起水泵互相间的吸水干扰，流速应小于1.2m/s。5集中供应热水系统循环管道的布置方式，未按《建筑给水排水设计规范》GB50015-2003第5.2.11条执行。违反一般性条文。热水循环管道不同程布置会产生短路循环，使距离较远的用水点回水不畅，影响使用。设计时热水循环管道应采用同程布置方式。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——二、给水热水工程类型序号常见问题问题性质问题分析及正确做法公共建筑1应该设倒流防止器或防昆虫爬入措施而未设。违反《建筑给水排水设计规范》GB50015-2003第3.2.5条及3.2.12条1款。违反强制性条文。应按《建筑给水排水设计规范》第3.2.5条及3.2.12条1款要求补设。2不同用水性质的建筑如办公，洗浴等，未设置专用水表，违反《建筑给水排水设计规范》GB50015-2003第3.4.16条。违反一般性条文。不利于分别计量收费，应分别设水表计量。3公共卫生间的洗脸盆、小便器、大便器冲洗阀未采用延时自闭冲洗阀或感应冲洗阀。违反“全国民用建筑工程设计技术措施”-节能第2.1.5条4、2款。不符合《陕西省建筑节能设计导则》第5.4.4条。不符合节能篇及省节能导则要求。应尽量采用延时自闭或感应式冲洗阀。4公用饮水器前给水支管上未设倒流防止器，违反《建筑给水排水设计规范》GB50015-2003第3.2.5条4款。违反强制性条文。防止污染水源，应在进水管上加倒流防止器。5洗浴中心的淋浴器未采用光电感应或脚踏开关式淋浴或插卡式淋浴器，违反《陕西省建筑节能设计导则》第5.3.12条。不符合节能篇及省节能导则要求。为了节水、节约能源，根据实际情况应采用节水措施。6公用给水管道、商用给水管道未单独设水表计量，违反《建筑给水排水设计规范》GB50015-2003第3.14.16条。违反一般性条文。用水性质不同，应单独设表计量，有利节水。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——二、给水热水工程类型序号常见问题问题性质问题分析及正确做法公共建筑1水池水箱进水管控制阀未加过滤器，违反《建筑给水排水设计规范》GB50015-2003第3.4.15条1款。违反一般性条文。应加过滤器或控制阀自带过滤器。2从生活给水管上单独接出的室内消防管，在消防用水管的起端设的是止回阀，有误。违反《建筑给水排水设计规范》GB50015-2003第3.2.5条1款。违反强制性条文。应将止回阀改为倒流防止器。3生活给水管直接向锅炉、热水机组、水加热器、换热器等有压容器供水的给水管上无倒流防止阀，违反《建筑给水排水设计规范》GB50015-2003第3.2.5条4款。违反强制性条文。在给水管上增设倒流防止器。4生活水泵、冷却塔基础无减振防噪措施。违反《建筑给水排水设计规范》GB50015-2003第3.8.12条。违反一般性条文。增设减振垫或弹簧减振器等减振措施。5热水循环泵的进水管上不安装温度计及控制循环泵开停的温度传感器，违反《建筑给水排水设计规范》GB50015-2003第5.6.10条。违反一般性条文。在热水循环泵的进水管上安装温度计及控制循环泵开停的温度传感器。6热交换器上安全阀的泄水管位置不正确，违反《建筑给水排水设计规范》GB50015-2003第5.6.10条。违反一般性条文。热交换器上安全阀的泄水管应引至安全处。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——二、给水热水工程类型序号常见问题问题性质问题分析及正确做法公共建筑1冷热水混水器的冷、热水的供水管上无止回阀，违反《建筑给水排水设计规范》GB50015-2003第5.6.8条3款。违反一般性条文。冷热水混水器的冷、热水的供水管上增设止回阀。2水箱及水池无水位监视溢流报警装置，违反《建筑给水排水设计规范》GB50015-2003第3.7.7条7款。违反一般性条文。水箱及水池应设水位监视溢流报警装置或模拟水位显示器，信息应传至监控中心。3市政一路进水(酒店)采用无负压供水设备供水，低位水箱调节容积不满足《建筑给水排水设计规范》GB50015-2003第3.7.2条要求。违反一般性条文。应采用水箱调节变频设备供水。水箱容积应满足规范要求，不能低于下限值。4人防地下室两个入口只有一根冲洗墙地面的水管，冲洗水量储存未按规范要求计算并贮存，违反GB50038-2005《人民防空地下室设计规范》第6.4.5条的要求。违反一般性条文。水冲洗部位包括进风竖井、扩散室、除尘室、滤毒室、简易洗消间，防毒通道等，水量5～10L/㎡次计，供水管径不得小于20㎜，服务半径不宜超过25米，冲洗水量应贮存在清洁区内，超过10m3计算。5公共浴室配水干管未布置成环状不符合《建筑给水排水设计规范》GB50015-2003第5.2.16条3款的要求。违反一般性条文。宜采用开式单管系统，配水干管宜布置成环形。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——二、给水热水工程类型序号常见问题问题性质问题分析及正确做法公共建筑1锅炉房、换热站、冷却循环水补水管上等管道上均未设倒流防止器和水表、详见《建筑给水排水设计规范》GB50015-2003第3.2.5条4款和DBJ61-44-2007《西安市居住建筑节能设计标准》5.4.7条。违反强制性条文。应在锅炉房、换热站、冷却循环水补水管上设置倒流防止器和水表。2医疗机构洗脸盆未采用非手动开关，不符合《综合医院建筑设计规范》JGJ49-885.2.3条。违反强制性条文。按规范要求设计，以避免交叉感染。3地下汽车库内不宜采用明沟排水，违反《汽车库建筑设计规范》JGJ100-98第6.2.4条。违反一般性条文。宜采用地漏加管道、暗沟或集水坑排水。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——二、给水热水工程类型序号常见问题问题性质问题分析及正确做法厂(库)房建筑1单层厂房消火栓系统设计使用城市自来水时，漏设倒流防止器(两个进口均应设)，违反《建筑给水排水设计规范》GB50015-2003第3.2.5条1款。违反强制性条文。采用城市自来水做为消火栓系统水源时其两个进口管处均应设倒流防止器，以防水质污染。2厂房消防用水管道从室外生活管网接入时，未按《建筑给水排水设计规范》GB50015-2003第3.2.5条1款要求设置倒流防止器。违反强制性条文。为防止污染生活用水应在消防用水管起端设置倒流防止器。3生活给水管直接与工艺设备连接处不设倒流防止器，违反《建筑给水排水设计规范》GB50015-2003第3.2.5条。违反强制性条文。在给水管上增设倒流防止器。4室内消防用水接自市政管网，消防用水起端未设倒流防止器，不符合《建筑给水排水设计规范》GB50015-2003第3.2.5条1款的要求。违反强制性条文。不设倒流防止器会污染水质，应在消防用水管道的起端设小阻力倒流防止器。5生活用水采用热镀锌钢管，99年国家已经禁止在生活用水使用冷镀锌钢管，明确指出热镀锌钢管逐步淘汰。选用淘汰的产品。应选用新型管材。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法居住建筑1消防水池与消防吸水井之间连通管设置高度。一般性条文连通管设计位置不合适，消防水池水量不能完全使用。2走道太小，消火栓箱设置太多一般性条文影响疏散宽度，可设双立管双栓单箱3二层商业服务网点疏散距离超15米，应设自喷一般性条文二层疏散指楼梯口，还是指一层疏散口，按一层疏散出口。4GB50045-95中第7.3.4条和GB50016-2006中第8.6.2条(强条)关于消防水池与被保护建筑距离和消防水池保护半径的规定在小区消防给水设计中很难满足，而一个小区仅不便同时建两座及以上消防水池，施工图设计和施工图审查中一般不考虑该规定。强制性条文建议设计中根据实际情况尽量满足此条，根据具体情况可适当放宽执行。5GB50045-95中第7.6.6条规定燃油、燃气锅炉房和柴油发电机房宜设自动喷水灭火系统应采用什么系统不明确。一般性问题规范不明确，建议设自喷即可。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法居住建筑1“高层民用建筑设计防火规范”中消防电梯前室的消火栓，由于两边防火门，不能作为一股水柱。强制性条文不能保证两股水柱同时到达室内任何部位，按规定增加消火栓数量。2“喷规”中第8.0.5条漏设减压孔板使其配水管入口压力大于0.4Mpa。一般性条文为使配水管入口处压力均衡，轻、中危险级配水管入口不大于0.4Mpa水压，加减压孔板，孔径经计算确定。3“自喷规范”中第7.2.3条风管宽度大于1.2m其下方漏设喷头。一般性条文补设喷头4消火栓系统大于500m3，蓄水池应分成等容积2格，“高规”GB50045-95(2005年版)第8.3.3条条文解说。一般性条文大于500m3消防水池应分成等容积2格，以免大格清洗时，小格使用时发生火灾不利于救火。5住宅建筑物内的水泵房，水泵，供水机组等基础应设减振装置。强制性条文GB50015-2003《水规》3.8.12/2条。GB50368-2005。《住建规》7.1.6条(强条)。6消防水箱应设通气管。且通气管、溢流管应有防昆虫爬入的措施(防虫网标材质、规格)。一般性条文GB50015-2003《水规》第3.7.7条、第3.2.12/1条-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法居住建筑1大量属于不满足设计深度方面的问题，设计单位应加强按设计深度(2008)要求进行核对、审核一般性条文设计深度(2008)要求。见建设部施工图设计文件审查要点中，建筑工程设计4.7条。市建发[2005]12#文《西安市房屋建筑和市政基础设施工程施工图设计文件审查实施细则》第十八条(十)。2住宅灭火器配置太大一般性条文应按《规范》要求进行计算。3消火栓系统竖向分区，在消防车供水压力范围内的分区，没有分别设水泵接合器，不满足GB50045-95(2005年版)《高层民用建筑设计防火规范》7.4.5.2条。一般性条文应按《规范》该条文说明要求设置水泵接合器。4在设计中随意设置双栓一般性条文除规范十八层以下住宅可设置外，其他情况均不得设置。5消防水池水深6m供消防车吸水一般性条文室外消防取水应考虑消防车水泵距室外地面高度6设有自喷的商住楼消防水箱水量不够一般性条文《高层民用建筑设计防火规范》第7.4.7.1条及《自动喷水灭火系统设计规范》10.3.1条和《建筑设计防火规范》，设18m3消防水箱。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法居住建筑1室内消火栓设置数量不够强制性条文对消防前室的消火栓解读不一，应不计入消防前室外的股数。不符合《高层民用建筑设计和防火规范》强条7.4.2条和7.4.6.8条2消防泵组出水管漏设压力表、放水阀，无防超压措施。强制性条文不符合《建筑设计防火规范》GB50016-2006第8.6.5强条的要求。对条文没有理解、不重视。应牢记此条，不漏设。3自喷灭火管道系统漏设、漏注末端试水装置。一般性条文不符合《自动喷水灭火系统设计规范》GB50084-2001条6.5条强条要求。不熟悉、不重视《自动喷水灭火系统设计规范》。应重视、并严格执行。4消防电梯井底集水坑排水泵的设计流量偏小。一般性条文不符合《高层民用建筑设计防火规范》第6.3.3.11条。排水泵流量应不小于10L/S。5消防水泵结合器设置的位置和数量有误。一般性条文不符合《建筑设计防火规范》GB50016-2006第8.4.2条5款。严格按照规范要求设置。6消火栓管道系统漏设试验消火栓，试验消火栓漏设阀门、压力表。一般性条文不符合《建筑设计防火规范》GB50016-2006第8.4.3条10和《高层民用建筑设计防火规范》7.4.6.9条。严格按照规范要求设置。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法居住建筑1消火栓管道系统上下环干管漏设分段阀门。一般性条文不符合《建筑设计防火规范》GB50016-2006第8.4.2条6和《高层民用建筑设计防火规范》7.4.4条。严格按照规范要求设置。2室内消火栓栓口处的出水压力大于0.5Mpa时，未设置减压设施。一般性条文不符合《建筑设计防火规范》GB50016-2006第8.4.3条9款。严格按照规范要求设置。3消防水泵吸水管设置不合理。一般性条文不符合《建筑设计防火规范》GB50016-2006第8.6.6条严格按照规范要求设置。4自喷管道系统水压试验压力依据、数据错误。一般性条文应按《自动喷水灭火系统施工及验收规范》GB50261-96(2003年版)第6.2.2条进行。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法公共建筑1消火栓数量不够，设置消火栓时未考虑龙带拆减系数，不能保证同层有两支水枪的充实水柱同时到达任何部位。一般性条文应按GB50016-2006《建筑设计防火规范》7.4.2条的要求，25米长的水带应适当乘以折减系数。2营业面积大于500m2的餐饮场所，其烹饪操作间的排油烟罩及烹饪部位未设置自动灭火装置，不符合GB50016-2006《建筑设计防火规范》8.5.8条。一般性条文可采用符合CECS233：2007《厨房设备灭火装置技术规程》的成套产品，至少也应采用自动喷水灭火系统。3车库喷头未布置在车位上方，有的图纸在画自喷平面图时把车位删除了，有的不管车位，喷头接危险等级均匀布置。不符合GB50067-97《汽车库、修车库、停车场设计防火规范》7.2.3.1条的要求。一般性条文布置喷头时不要将车位删掉，应尽可能的把喷头布置在车位上方。4室内消火栓暗装在防火墙上，不符合GB50016-2006《建筑设计防火规范》第7.1.5条和GB50045-95(2005)年版《高层民用建筑设计防火规范》第5.2.3条。强制性条文调整消火栓位置或改成明装。5消防系统增压设施稳压水泵吸水管直径DN25偏小，有的设计吸水管DN100等，不符合要求。一般性条文正确做法见国标稳压泵吸水管径DN40，出水管DN32，气压水罐出水管DN100分别接入消火栓系统及自喷系统。6地下停车库，汽车停车位上方有的车位上方不能保证喷头。见“汽车库、修车库、停车场设计防火规范”GB50067-97第7.2.3.1条。一般性条文调整喷头间距，一般柱距7.8m、8.1m等。喷头布置为1.3、2.6、2.6、1.3m或1.35、2.7、2.7、1.35m这样能保证停车位上方有喷头。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法公共建筑1自喷系统中，当地下车库为I类车库时(停车大于300辆)及I类修车库宜设泡沫喷淋灭火系统，根据规范GB50067-7.3.1条。一般均没设。一般性条文应与当地消防部门协商，以当地消防部门意见为主设或不设。2高规GB50045-95(2005年版)第7.2.4条第28页注：建筑高度不超过50m，室内消火栓用水量超过20L/S，且设有自喷的建筑物，室内外消防水量可按表7.2.2减少5L/S。一般性条文设计人员不重视。按表减少5L/S。3高层建筑消防系统未采取防超压措施，不符合GB50045-95(2005年版)第7.5.6条的规定。一般性条文设计人员不重视。按规范采取防超压措施。4建筑高度不超过100m的一类高层建筑商住楼，一、二层为商铺及商店，地下室为库房，室内未设自喷系统。不符合GB50045-95(2005年版)第7.6.2条的规定。强制性条文设计人员不重视，按“规范”GB50045-95(2005年版)第7.6.1条增设自喷系统。5高层公共建筑设有自动扶梯时，自动扶梯底部未按《市场民用建筑设计防火规范》第7.6.3.3条执行。强制性条文设计时图纸不表示说明中也未强调，应按规范要求设计自动喷水灭火系统。6含有室外消防用水量的消防水池无消防车的取水口一般性条文在消防水池上增设水防车的取水口-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法公共建筑1消防水泵的出水管上无检查用的放水阀强制性条文在消防水泵的出水管上增设DN65放水阀。2高层的消防给水系统无防超压措施。一般性条文在靠近水泵的出水管上增设泄压阀。3自喷给水管网不作水力计算。一般性条文按要求作管网水力计算。4“高层民用建筑设计防火规范”中的消防电梯前室的消火栓，由于两边有防火门，不能作为一股水柱。强制性条文不能保证两股水柱同时到达室内任何部位，按规定增加消火栓数量。5“自喷规范”中第8.0.5条漏设减压孔板使其配水管入口压力大于0.4Mpa。一般性条文为使配水管入口处压力均衡，轻、中危险级配水管入口压力不大于0.4Mpa水压，加减压孔板，孔径经计算确定。6“自喷规范”中第7.2.3条风管宽度大于1.2m其下方漏设喷头。一般性条文补设喷头-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法公共建筑1消火栓系统大于500m3蓄水池应分成等容积2格，“高规”GB50045-95(2005年版)第8.3.3条条文解说。一般性条文大于500m3消防水池应分成等容积2格，以免大格清洗时，小格使用时发生火灾不利于救火。2高层建筑综合楼火灾延续时间未按《高层民用建筑设计防火规范》第7.3.3条执行一般性条文在设计计算消防水池容积时，火灾延续时间按2小时计算使消防水池容积不够，应按规范要求的3小时火灾延续时间计算消防水池容量。3高层公共建筑设有自动扶梯时，自动扶梯底部未按《高层民用建筑设计防火规范》第7.6.3.3条执行强制性条文设计时图纸不表示说明中也未强调，应按规范要求设计自动喷水灭火系统。4市政供水管为枝状或为一条时，消防蓄水池未贮存室外消火栓用水量。强制性条文违反《高规》第7.3.3条5建筑物性质定位错误，将综合楼定位为其他建筑。强制性条文火灾延续时间错、漏(减少)使消防水池容积不足6消火栓数量布置不够，达不到同层两股水柱到达建筑物任何部位。强制性条文违反《高规》第7.4.2条和《多规》第8.4.3-7条-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法公共建筑1未设屋顶消防水箱或水箱容积不够。一般性条文未计算自动喷水系统水量2应设置自喷系统的场所或房间而未设置。强制性条文对规范理解有出入3消防水箱高度满足不了最不利点工作压力一般性条文应增加补压措施4消火栓系统高低分区时，低压未设水泵接合器以加强消防供水。(特别是低区为比例式减压阀供水时)。一般性条文违反规范规定，低区设水泵接合器更重要。《高层民用建筑设计规范》GB50045-95第7.4.5.2条5消火栓系统的环网上，相邻立管间引入管、引出管上减压措施。一般性条文不熟悉、不理解规范条文要求。应按《高层民用建筑设计规范》GB50045-95第7.4.4条6自喷系统配水管水压超压，未设竖向分区及配水管上减压措施。一般性条文不熟悉、不理解规范条文要求。应按《自动喷水灭火系统设计规范》GB50084-2001第8.0.1条-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法公共建筑1地下汽车库常采用轻危I级自喷系统保护一般性条文违反规范要求应按《自动喷水灭火系统设计规范》GB50084-2001第5.0.1条2自喷系统不进行水力计算而用限制表格直接套用决定套管一般性条文对规范条文之间的关系不熟悉，应按《自动喷水灭火系统设计规范》GB50084-2001第8.0.7条3自喷系统水泵接合器及稳压管连接到报警阀后一般性条文对设计系统要求不熟悉4室内给水、消防、喷淋管穿过配电室、弱电控制室一般性条文修改管道走向，应按“建筑给水排水设计规范”5消防泵组出水管漏设压力表、放水阀，无防超压措施。强制性条文对条文没有理解、不重视。应牢记，不漏设，《建筑设计防火规范》GB50016-2006第8.6.6强条的要求6消防水泵结合器设置的位置和数量有误一般条文严格按照《建筑设计防火规范》GB50016-2006第8.4.2条5款要求设置。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法公共建筑1消火栓管道系统上下环干管漏设分段阀门一般性条文严格按照《建筑设计防火规范》GB50016-2006第8.4.2条6和《高层民用建筑防火规范》7.4.4条要求设置2自喷管道系统水压试验压力依据、数据错误一般性条文应按《自动喷水灭火系统施工及验收规范》GB50261-96(2003年版)第6.2.2条进行3消火栓布置间距大于30m一般性条文应按《高层民用建筑设计防火规范》7.4.6.3条执行-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法厂(库)房建筑1图中不注明厂(库)房的炎灾危险性类别一般性条文图中注明火灾危险性类别2消防管道上阀门布置不正确一般性条文停止使用的消火栓在一层不超过5个，高层工业建筑阀门的布置，应保证关闭竖管数不超过一根，超过三根时，可关闭两根。3消防用水和其它用水合并的水池，无消防用水不作它用的技术措施。一般性条文增设消防用水不作它用的技术措施。4“高层民用建筑设计防火规范”中消防电梯前室的消火栓，由于两边有防火门，不能作为一股水柱。强制性条文不能保证两股水柱同时到达室内任何部位，按规定增加消火栓数量。5“自喷规范”中第7.2.3条风管宽度大于1.2m其下方漏设喷头。一般性条文补设喷头-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法厂(库)房建筑1单层厂房或二层厂房室内消火栓管道应采用阀门分成若干独立段，见“建规”GB50016-2006第8.4.2.6条。设中此条做得不好，一般每个消火栓上都设阀门没有必要，应在环网上设检修阀门。一般性条文在每个消火栓上都设阀门，不经济。正确做法应在环网上设检修阀门，单层厂房检修停止使用的消火栓不应超过5个；或检修时关闭的竖管不超过一条(超过3根进可关闭2条)来设置检修阀门。2大于300m2的厂房未设室内消火栓。不符合GB50016-2006第8.3.1条的规定。强制性条文设计人员不重视。应按“建规”GB50016-2006第8.3.1.1条增设消火栓。3仓库设自动喷淋，系统末端设试水阀、集水坑等排水设施。强制性条文虽说火灾是百年不遇，但要防患于未然，平日要检修、试水等，应设试水、泄水阀门和排水管道。4建筑灭火器设置不计算一般性条文应按火灾级别、面积等进行计算5多于5个消火栓的环状管道上没有分段阀门，不符合GB50016-2006《建筑设计防火规范》8.4.2条中6的要求。一般性条文室内消防管道应采用阀门分成若干独立段，对于单层厂房(仓库)和公共建筑检修时停止使用的消火栓不应超过5个。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——三、消防工程类型序号常见问题问题性质问题分析及正确做法厂(库)房建筑1厂房消火栓系统室内消防用水量未按《建筑设计防火规范》表8.4.1选取一般性条文厂房的消防用水量是与厂房的高度、体积相关的。设计时应正确核算，按表8.4.1要求选取。2丁戊类厂房可不设消火栓，与厂房相配套的办公室如何考虑。一般性条文按“建规”GB50016-2006第8.3.1条执行。3厂房消火栓系统室内外消防用水量未按《建筑设计防火规范》表8.4.1选取一般性条文厂房的消防用水量是与厂房的高度、体积相关的。设计时应正确核算，按表8.4.1要求选取。4设置自动喷水灭火系统场所危险等级划分有误：如中危I、II级、仓库级。强制性条文对规范不理解，应按《自动喷水灭火系统设计规范》执行5机械式多层汽车库自动喷水灭火系统设计五花八门，很不一致。一般性条文“汽车规范”及条文说明不明确，故造成理解不一致。建议与消防专业厂家配合-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——四、排水工程类型序号常见问题问题性质问题分析及正确做法居住建筑1排水立管水平转弯或有乙字弯时，其上部漏设检查口，不满足GB50015-2003第4.5.12条。一般性条文若不设检查口，若堵塞清通不便，应按规范要求设置。2排水管道伸顶通气管在最冷月平均气温低于-13℃的地区，管径没有放大，不符合GB50015-2003《建筑给水排水设计规范》4.6.15条。一般性条文在最冷月平均气温低于－13℃地区伸顶通气管应在室内平顶下0.3米处将管径放大一级。在陕北、内蒙等高寒地区在设计时应有所考虑。3阳台雨水未间接排水，直接排入下水道，违反《建筑给水排水设计规范》(GB50015-2003)第4.9.12条。一般性条文应间接排水，防止阳台地漏泛臭，排至散水或散水坡上设雨水口收集。4阳台排水系统不应排入屋面雨水管内，违反《建筑给水排水设计规范》(GB50015-2003)第4.9.12条。一般性条文阳台排水系统应单独设置，防止屋面雨水溢出阳台。5厨房排水不应接在卫生间的排水管上，违反《住宅建筑规范》(GB50368-2005)第8.2.7条。强制性条文厨房和卫生间的排水立管应分别设置。防止卫生间排水管道内有害气体扩散至厨房。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——四、排水工程类型序号常见问题问题性质问题分析及正确做法居住建筑1住宅排水系统设计时排水立管上检查口的设置未按《建筑给水排水设计规范》第4.5.12条执行一般性条文主要是顶层底层及立管拐弯处的该层立管上部漏设的问题较多。这些位置均应设置。2雨水立管设在户型套内或套内阳台，违反《住宅建筑规范》GB50368-2005第8.1.4条强制性条文设计人员对规范不熟悉，屋面雨水立管应设在公共部位。3排水立管采用塑料管时，未设阻火圈及伸缩节，违反《建筑给水排水设计规范》(GB50015-2003)第4.3.11条一般性条文不熟悉塑料管的材料性能，应按规定要求设置。4污水立管及水平管均采用塑料螺旋管，不符合《建筑排水用硬聚氯乙烯内螺旋管管道工程技术规程》(CECS94：2002)第3.0.2条一般性条文对材料性能及管材构造不熟悉，横管应采用内壁为普通光管的UPVC管，侧向进水配件。5采用螺旋管系统又设专用通气管，应按《建筑排水用硬聚氯乙烯内螺旋管管道工程技术规程》(CECS94：2002)第7.0.1条执行。一般性条文对系统性能及构造不熟悉，仅设伸顶通气管即可。6未标地漏存水弯水封深度不小于50毫米，(地漏选04S301者,已满足水封深度50毫米要求)强制性条文GB50015-2003《建筑水规》第4.5.9条、第4.2.6条，明确水封深度≥50mm，设计说明如有强调则更好。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——四、排水工程类型序号常见问题问题性质问题分析及正确做法居住建筑1未标洗衣机选专用地漏。水封深度不小于50毫米。(地漏选04S301者已满足水封深度50毫米要求)强制性条文《住建规》第8.2.8条，其余意见同上条。2所选“防返溢地漏”，“经工程实践使用证明,诸如防返溢地漏,水道狭窄、弯曲易堵、使用效果不佳”。标准图04S301‘建筑排水设备附件选用安装’与规范不一致之处，应以规范为准。一般性条文GB50015-2003《建筑水规》4.5.10/1条，根据该条文说明应优先采用直通式地漏(下设管道存水弯)或采用高水封地漏。设防返溢地漏，只要满足水封高度要求，不属于违反规范条文，采用直通式地漏仅是推荐做法。3塑料排水管道立管、非直埋的水平管未设伸缩节，未按《建筑水规》(GB50015-2003)第4.3.10条执行。一般性条文塑料管热胀冷缩，立管应每层设一个，非直埋管宜每4m设一个伸缩节4塑料排水立管检查口设置多数按铸铁管间距设置，未按《建筑水规》(GB50015-2003)第4.5.12/1条执行。一般性条文塑料管壁光滑不易堵塞，规范要求每六层设一个检查口。铸铁管检查口间距不大于10m。5高层建筑尤其是超过18层的住宅未设专用通气立管，应按《建筑水规》(GB50015-2003)第4.6.2条第2款执行。一般性条文防止排水管内的压力波动，改善通气能力，设置专用通气立管。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——四、排水工程类型序号常见问题问题性质问题分析及正确做法公共建筑1食堂、餐厅排水不经隔油池直接排入下水管。违反《建筑给水排水设计规范》(GB50015-2003)第4.8.1条。一般性条文含油污水排入管道内油脂凝固在管壁上缩小管道断面甚至堵塞管道，在排水管的出口处增设隔油池。2食堂、淋浴间排水地漏采用普通地漏不妥。一般性条文宜采用网筐式地漏，防止杂物进入管道系统也便于清除杂物。3两根及两根以上排水立管的汇合通气管的管径偏小，违反《建筑给水排水设计规范》(GB50015-2003)第4.6.16条。一般性条文汇合后的通气管断面应加大有利于通气，汇合通气管的断面积应为最大一根通气管的断面积加其余通气管断面积之和的0.25倍。4底层排水管道(生活污水)管道长度大于10m应加设清扫口。违反《建筑给水排水设计规范》(GB50015-2003)第4.5.12.5条及表4.5.12-2之规定。一般性条文为了便于清通管道，管径DN100～150时，清扫口的设置距离不应大于10m。5不通气排水立管系统设计时未按《建筑给水排水设计规范》表4.4.11-4要求执行一般性条文设计时未对不通气立管接纳的排水流量及立管工作高度认真核算，管径随意选取。应对不满足最大排水能力的不通气立管系统采取措施(放大管径或加设侧墙式通气管)。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——四、排水工程类型序号常见问题问题性质问题分析及正确做法公共建筑1生活水箱溢、泄水管口漏设防虫网罩。不符合《建筑给水排水设计规范》GB50015-2003第3.2.12条1款。一般性条文应设置防虫网罩，防止昆虫等爬入水箱。2伸顶通气管通气帽漏注、漏注伸顶高度不符合《建筑给水排水设计规范》GB50015-2003第4.6.10条。一般性条文通气帽伸出屋面的高度应标注，上人与不上人屋面是有区别的。3消防电梯井底集水坑排水泵的设计流量偏小，不符合《高层民用建筑设计防火规范》第6.3.3.11条。一般性条文排水泵流量应不小于10L/s。4高层建筑雨水管材选用普通排水塑料管，不符合《建筑水规》(GB50015-2003)第4.9.26条。一般性条文如果雨水超重现期重力流会转为压力流，所以，管材需要一定承压能力，尤其是内排水系统，一旦爆管，会带来很大损失。因此，应采用承压塑料管或金属管。5尤其是高层建筑，排水立管底部转弯处应有可靠支墩或支撑，应按《建筑水规》(GB50015-2003)第4.3.22条。一般性条文由于管道自重及落水冲击，容易使管道位移产生漏水，因此应采取固定措施。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——四、排水工程类型序号常见问题问题性质问题分析及正确做法公共建筑1地下汽车库集水坑未带隔油措施，排水采用明沟不符合JGJ100-98《汽车库建筑设计规范》6.2.5和6.2.4条的要求。一般性条文集水坑加隔油板，或选用隔油池，排水明沟加盖板间隔一定距离设带漏盖板。或地面找坡设地漏均可。2排水管道不应穿越沉降缝、伸缩缝等，不符合《建筑水规》(GB50015-2003)第4.3.3/4条。一般性条文由于这些位置易产生沉降位移，排水管连接处较薄弱，易发生断裂漏水，管道布置应避开这些部位。3医院拖布池下水管管径应≥75mm，应按《建筑水规》(GB50015-2003)第4.4.15/3条执行。一般性条文医院下水中经常含有纱布、棉球等杂物，其下水管径应适当放大。4地漏设置位置不妥，不要居中设置，应靠边设置在便于清扫的最低处，应符合《建筑水规》(GB50015-2003)第4.5.8条。一般性条文设置在易溅水的最低地面处。-38- 《西安市建筑工程施工图设计文件常见问题汇编》汇总专业类型：给排水——四、排水工程类型序号常见问题问题性质问题分析及正确做法厂(库)房建筑1厂房排水系统室内排水沟与室外排水管道连接时未按《建筑给水排水设计规范》第4.3.19条要求执行强制性条文室内排水沟与室外排水管道连接往往忽视隔绝室内外气体互窜，污染环境，有效方法就是设置水封井或存水弯。2中水系统和复用水管道漏写不得装设取水龙头，不得与自来水系统连接、切换等。不符合GB50015-2003《建筑给水排水设计规范》3.2.4条和GB50336-2002《建筑中水设计规范》5.4.1条和5.4.7条。强制性条文两本规范条文均对飞饮用水的误饮和误用提出了严格的要求，设计中应采取相关措施。3压力流雨排水系统设计重现期偏小，不符合GB50015-2003《建筑给水排水设计规范》4.9.9条的要求。一般性条文一般建筑设计重现期为2~5年，重要的公建及不允许漏水的工业厂房不宜小于10年，虹吸系统的溢流口或溢流系统的总排水能力不宜小于设计重现期为50年，降雨历时的设计雨水量。-38-'
