第四章超静定结构的解法MethodsofAnalysisofStaticallyIndeterminateStructures

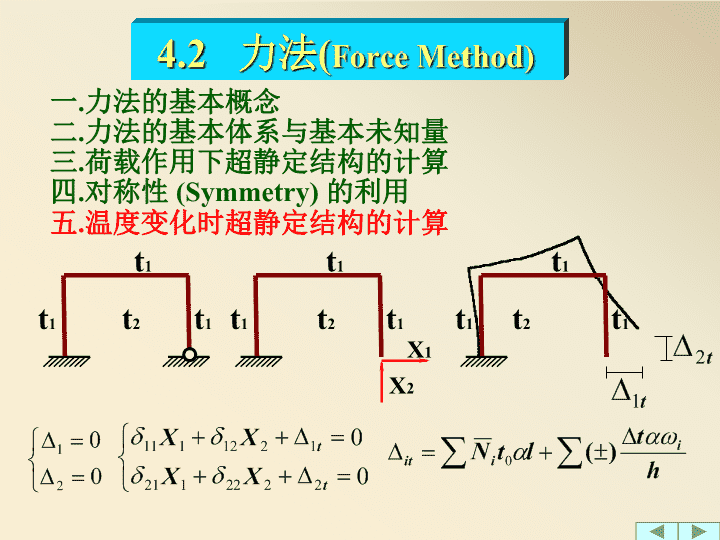

4.2力法(ForceMethod)一.力法的基本概念二.力法的基本体系与基本未知量三.荷载作用下超静定结构的计算四.对称性(Symmetry)的利用五.温度变化时超静定结构的计算t1t1t2t1t1t1t2t1X1X2t1t1t2t1

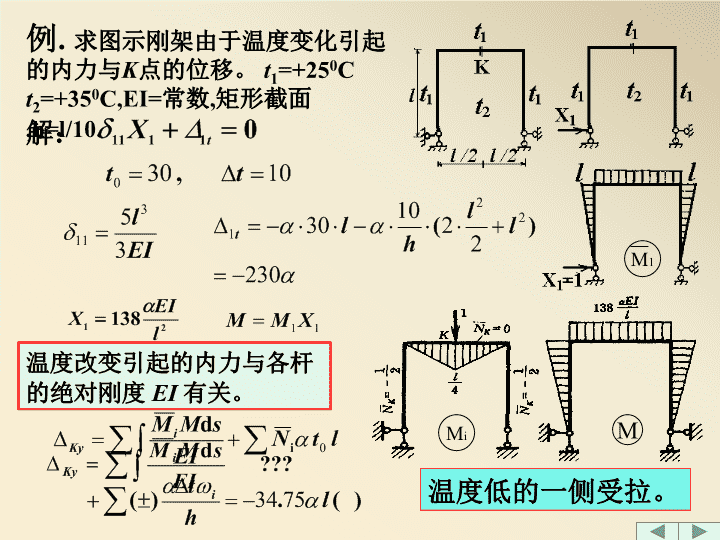

解：例.求图示刚架由于温度变化引起的内力与K点的位移。t1=+250Ct2=+350C,EI=常数,矩形截面,h=l/10.M1M温度改变引起的内力与各杆的绝对刚度EI有关。Mi温度低的一侧受拉。
4.2力法(ForceMethod)一.力法的基本概念二.力法的基本体系与基本未知量三.荷载作用下超静定结构的计算四.对称性(Symmetry)的利用五.温度变化时超静定结构的计算六.支座移动时的超静定结构计算CX1CX1
解：例.求图示梁由于支座移动引起的内力.lEIM1M21M支座移动引起的内力与各杆的绝对刚度EI有关。
练习:写出典型方程,并求出自由项。D1C=b/l几何法:D2C=-b/lD3C=0公式法:1/l1/l0
练习:写出典型方程,并求出自由项。D1C=0D2C=0D3C=0
支座移动时,结构中的位移以及位移条件的校核公式如下:制造误差引起的内力计算:AB杆造长了1cm,如何作弯矩图?A10m10m
