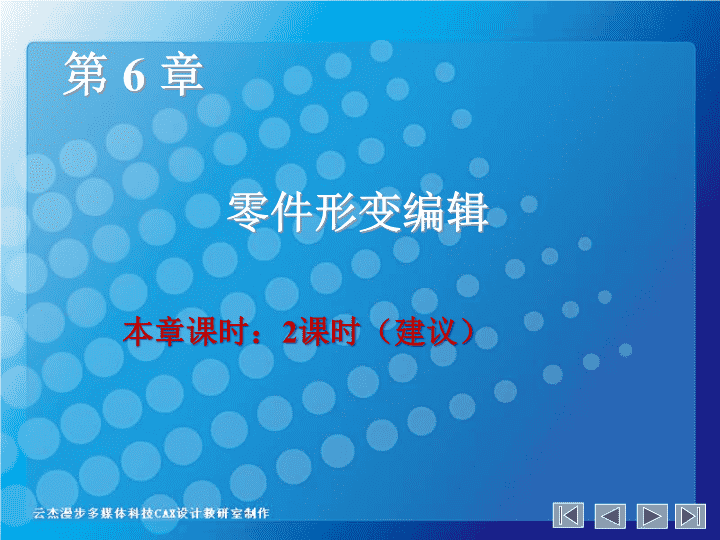

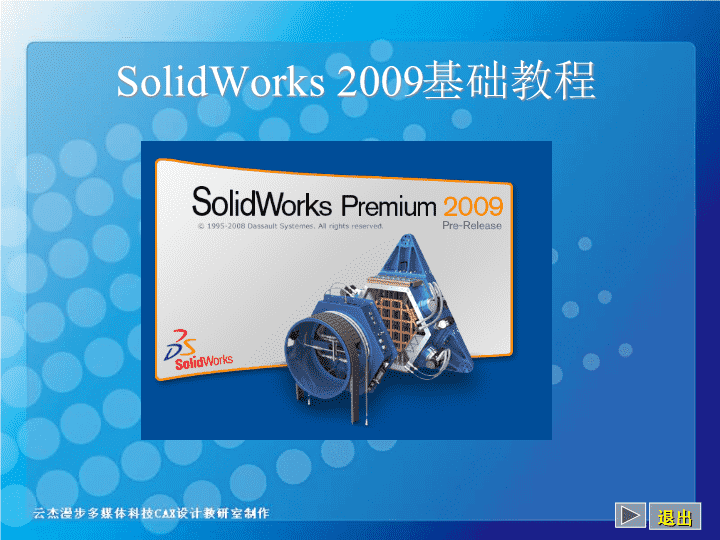

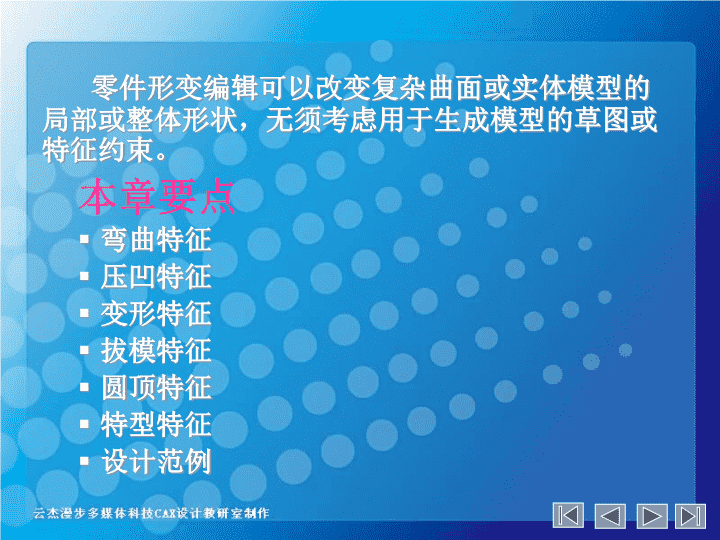

SolidWorks2009基础教程退出 第6章零件形变编辑本章课时：2课时（建议） 零件形变编辑可以改变复杂曲面或实体模型的局部或整体形状，无须考虑用于生成模型的草图或特征约束。本章要点弯曲特征压凹特征变形特征拔模特征圆顶特征特型特征设计范例 6.1弯曲特征折弯选择【插入】│【特征】│【弯曲】菜单命令，打开【弯曲】属性管理器，在【弯曲输入】选项组中，选择【折弯】单选按钮。 6.1弯曲特征扭曲选择【插入】│【特征】│【弯曲】菜单命令，打开【弯曲】属性管理器，在【弯曲输入】选项组中，选择【扭曲】单选按钮。 6.1弯曲特征锥削选择【插入】│【特征】│【弯曲】菜单命令，打开【弯曲】属性管理器，选择【弯曲输入】选项组中的【锥削】单选按钮。 6.1弯曲特征伸展选择【插入】│【特征】│【弯曲】菜单命令，打开【弯曲】属性管理器，选择【弯曲输入】选项组中的【伸展】单选按钮。 6.2压凹特征选择【插入】│【特征】│【压凹】菜单命令，打开【压凹】属性管理器。 6.3变形特征点选择【插入】│【特征】│【变形】菜单命令，弹出【变形】属性管理器。在【变形类型】选项组中，选择【点】单选按钮。 6.3变形特征曲线到曲线选择【插入】│【特征】│【变形】菜单命令，弹出【变形】属性管理器。在【变形类型】选项组中，选择【曲线到曲线】单选按钮。 6.3变形特征曲面推进选择【插入】│【特征】│【变形】菜单命令，弹出【变形】属性管理器。在【变形类型】选项组中，选择【曲面推进】单选按钮。 6.4拔模特征选择【插入】│【特征】│【拔模】菜单命令，打开【拔模】属性管理器。 6.5圆顶特征选择【插入】│【特征】│【圆顶】菜单命令，打开【圆顶】属性管理器。 6.6特型特征选择【插入】│【特征】│【特型】菜单命令，弹出【特型特征】对话框。 6.7设计范例设计范例操作可以参见本书附加光盘的多媒体视频教学。技术支持：北京云杰漫步多媒体科技开发公司课件制作：云杰漫步多媒体科技CAX设计教研室技术论坛：www.yunjiework.com/bbs
