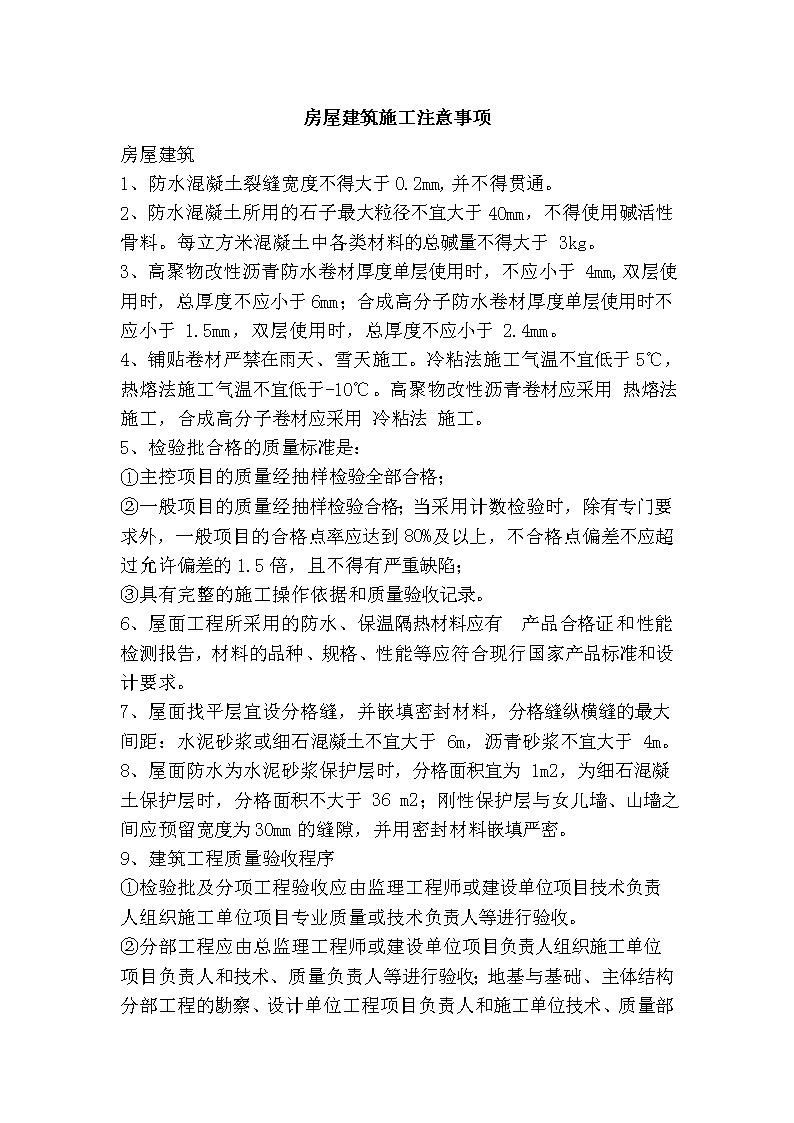

房屋建筑施工注意事项

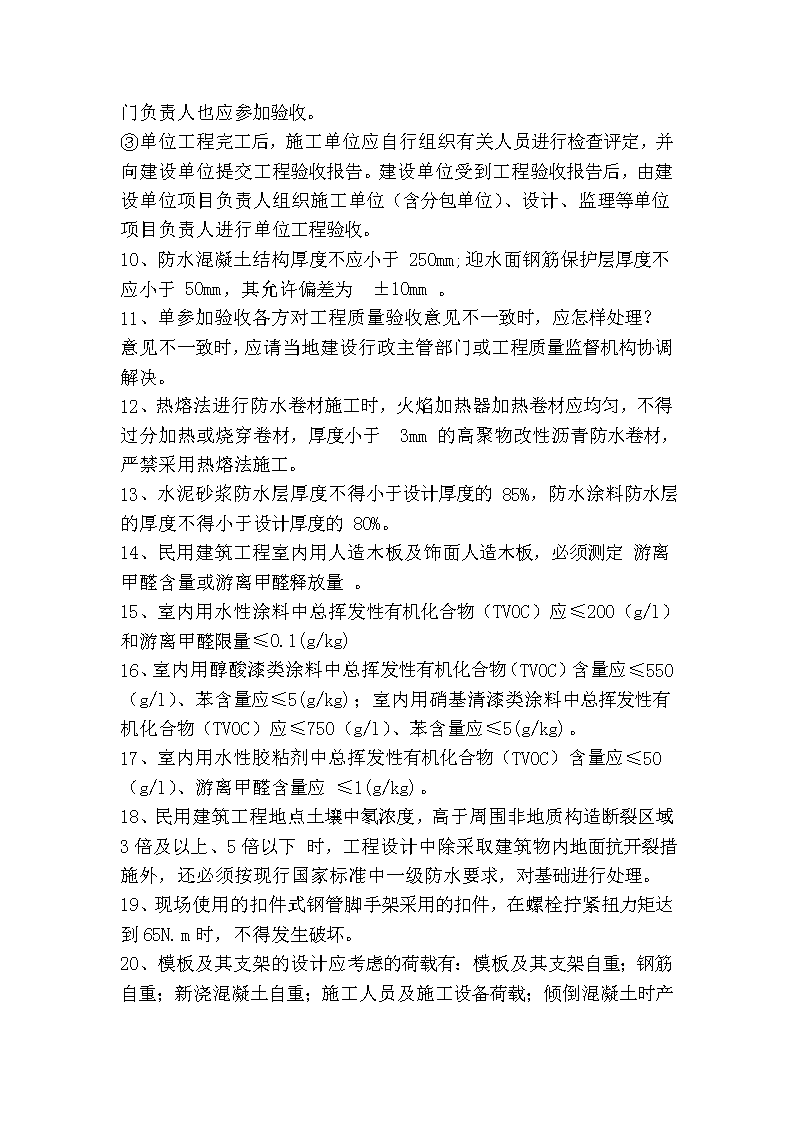

房屋建筑施工注意事项房屋建筑1、防水混凝土裂缝宽度不得大于0.2mm,并不得贯通。2、防水混凝土所用的石子最大粒径不宜大于40mm，不得使用碱活性骨料。每立方米混凝土中各类材料的总碱量不得大于3kg。3、高聚物改性沥青防水卷材厚度单层使用时，不应小于4mm,双层使用时，总厚度不应小于6mm；合成高分子防水卷材厚度单层使用时不应小于1.5mm，双层使用时，总厚度不应小于2.4mm。4、铺贴卷材严禁在雨天、雪天施工。冷粘法施工气温不宜低于5℃，热熔法施工气温不宜低于-10℃。高聚物改性沥青卷材应采用热熔法施工，合成高分子卷材应采用冷粘法施工。5、检验批合格的质量标准是：①主控项目的质量经抽样检验全部合格；②一般项目的质量经抽样检验合格；当采用计数检验时，除有专门要求外，一般项目的合格点率应达到80%及以上，不合格点偏差不应超过允许偏差的1.5倍，且不得有严重缺陷；③具有完整的施工操作依据和质量验收记录。6、屋面工程所采用的防水、保温隔热材料应有产品合格证和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。7、屋面找平层宜设分格缝，并嵌填密封材料，分格缝纵横缝的最大间距：水泥砂浆或细石混凝土不宜大于6m，沥青砂浆不宜大于4m。8、屋面防水为水泥砂浆保护层时，分格面积宜为1m2，为细石混凝土保护层时，分格面积不大于36m2；刚性保护层与女儿墙、山墙之间应预留宽度为30mm的缝隙，并用密封材料嵌填严密。9、建筑工程质量验收程序①检验批及分项工程验收应由监理工程师或建设单位项目技术负责人组织施工单位项目专业质量或技术负责人等进行验收。 ②分部工程应由总监理工程师或建设单位项目负责人组织施工单位项目负责人和技术、质量负责人等进行验收；地基与基础、主体结构分部工程的勘察、设计单位工程项目负责人和施工单位技术、质量部门负责人也应参加验收。③单位工程完工后，施工单位应自行组织有关人员进行检查评定，并向建设单位提交工程验收报告。建设单位受到工程验收报告后，由建设单位项目负责人组织施工单位（含分包单位）、设计、监理等单位项目负责人进行单位工程验收。10、防水混凝土结构厚度不应小于250mm;迎水面钢筋保护层厚度不应小于50mm，其允许偏差为±10mm。11、单参加验收各方对工程质量验收意见不一致时，应怎样处理？意见不一致时，应请当地建设行政主管部门或工程质量监督机构协调解决。12、热熔法进行防水卷材施工时，火焰加热器加热卷材应均匀，不得过分加热或烧穿卷材，厚度小于3mm的高聚物改性沥青防水卷材，严禁采用热熔法施工。13、水泥砂浆防水层厚度不得小于设计厚度的85%，防水涂料防水层的厚度不得小于设计厚度的80%。14、民用建筑工程室内用人造木板及饰面人造木板，必须测定游离甲醛含量或游离甲醛释放量。15、室内用水性涂料中总挥发性有机化合物（TVOC）应≤200（g/l）和游离甲醛限量≤0.1(g/kg)16、室内用醇酸漆类涂料中总挥发性有机化合物（TVOC）含量应≤550（g/l）、苯含量应≤5(g/kg)；室内用硝基清漆类涂料中总挥发性有机化合物（TVOC）应≤750（g/l）、苯含量应≤5(g/kg)。17、室内用水性胶粘剂中总挥发性有机化合物（TVOC）含量应≤50（g/l）、游离甲醛含量应≤1(g/kg)。18、民用建筑工程地点土壤中氡浓度，高于周围非地质构造断裂区域3倍及以上、5倍以下时，工程设计中除采取建筑物内地面抗开裂措施外，还必须按现行国家标准中一级防水要求，对基础进行处理。19、现场使用的扣件式钢管脚手架采用的扣件，在螺栓拧紧扭力矩达到65N.m时，不得发生破坏。 20、模板及其支架的设计应考虑的荷载有：模板及其支架自重；钢筋自重；新浇混凝土自重；施工人员及施工设备荷载；倾倒混凝土时产生的荷载；振捣混凝土时产生的荷载；新浇混凝土对模板的侧压力以及上层结构施工产生的荷载。21、民用建筑工程室内饰面采用的天然花岗岩石材，当总面积大于200时，应对不同产品分别进行放射性指标的复验。22、民用建筑工程室内装修中所采用的某一种人造木板或饰面人造木板面积大于500时，应对不同产品分别进行游离甲醛含量或游离甲醛释放量的复验。23、民用建筑工程验收时，应抽查有代表性的房间室内环境污染物浓度，抽检数量不得少于5%，并不得少于3间。24、民用建筑工程验收时，环境污染物浓度现场检测点应距内墙面不小于0.5m、距楼地面高度0.8-1.5m。检测点应均匀分布，避开通风道和通风口。25、模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。26、对跨度不小于4m的现浇钢筋混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时，起拱高度宜为跨度的1/1000~3/1000。27、钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。28、在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm。29、钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥。预应力混凝土结构中，严禁使用含氯化物的外加剂。30、对采用硅酸盐水泥、普通硅酸盐水泥拌制的混凝土浇水养护的时间不得少于7天；对掺用缓凝剂外加剂或有抗渗要求的混凝土浇水养护的时间不得少于14天。 31、对预应力混凝土结构构件，侧模宜在预应力张拉前拆除，底模不应在结构构件建立预应力前拆除。32、等效养护龄期可取按日平均气温逐日累计达到600℃.d时所对应的龄期，0℃及以下的龄期不计入；等效养护龄期不应小于14d，也不应大于60d。33、当梁柱箍筋采用HPB235级钢筋，在进行加工时要保证弯心半径不小于钢筋直径的2.5倍，弯折角度为135°，平直长度不小于钢筋直径的10倍。34、HPB235级钢筋冷拉调直时，钢筋的冷拉率应不大于4%。HRB335、HRB400级钢筋冷拉调直时，冷拉率不宜大于1%。35、水泥混合砂浆养护室温度控制在20±3℃，湿度为60%--80%。36、墙体竖向钢筋采用搭接连接时，相邻钢筋搭接应相互错开35d，且不小于500mm。37、现场搅拌的混凝土塌落度测定每工作班至少检查4次，预拌混凝土进入施工现场时，对拌合物的质量应逐车验收，对塌落度的测试每工作班不少于4次，且每10车不应少于1次。38、砌筑砖砌体时，砖应提前1-2天浇水湿润。39、240mm厚承重墙的每层墙的最上一批砖应整砖丁砌。40、砖砌体工程的竖向灰缝不得出现透明缝、瞎缝和假缝。41、抗震设防烈度为9度的建筑物，普通砖、多孔砖和空心砖无法浇水湿润时不得使用。42、钢筋机械连接及焊接接头连接区段的长度为35d,且不小于500mm；钢筋绑扎搭接接头连接区段的长度为1.3l1（l1为搭接长度）。43、砌体结构在墙体上留置临时施工洞口，其侧边离交接处墙面不应小于500mm，洞口净宽度不应超过1m。44、搁置预制梁、板的砌体顶面应找平，安装时应座浆。当设计无要求时应采用1：2.5的水泥砂浆。45、开挖槽、坑、沟深度超过1.5m，应根据土质和深度情况按规定放坡；开挖深度超过2.0m，必须在边坡上口设立两道防护栏杆，应密目网封闭；开挖深度超过5m，必须编制专项施工方案，并经企业技术部门负责人审批，企业安全部门监督实施。 46、钢管脚手架应用外径直径48—51mm，壁厚3—3.5mm，无严重锈蚀、弯曲、压扁或裂纹的钢管。木脚手架应用小头有效直径不小于80mm，无腐朽、折裂、枯节的杉杆，脚手杆不得钢木混搭。47、建筑施工企业应当组织专家组进行论证审查的工程有：①深基坑工程开挖深度超过5m（含5m）或地下室三层以上（含三层），或深度虽未超过5m（含5m），但地质条件和周围环境及地下管线极其复杂的工程。②地下暗挖工程地下暗挖及遇有溶洞、暗河、瓦斯、岩爆、涌泥、断层等地质复杂的隧道工程。③高大模板工程水平混凝土构件模板支撑系统高度超过8m，或跨度超过18m，施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支撑系统。④30m及以上高空作业的工程。⑤大江、大河中深水作业的工程。⑥城市房屋拆除爆破和其他土石大爆破工程。48、脚手架施工操作面必须满铺脚手板，离墙面不得大于200mm，不得有空隙和探头板、飞跳板。49、脚手架施工操作面下方净空距离超过3m时，必须设置一道水平安全网。50、脚手架必须按楼层与结构拉结牢固，拉结点垂直距离不得超过4m、水平距离不得超过6m。51、高度为20m以上的高大脚手架应有卸荷措施。52、脚手架必须设置连续剪刀撑保证整体结构不变形，宽度不得超过7根立杆，与水平面夹角应为45-60度。53、结构用里外承重脚手架，使用时荷载不得超过270kg/m2；装修用里外脚手架，使用时荷载不得超过200kg/m2。54、施工用人行马道宽度不小于1m，坡度不大于1：3。55、外墙施工用吊篮升降时必须使用独立的保险绳，绳径不小于12.5mm,,操作人员佩戴好安全带。56、外墙施工用吊篮架长度不得大于6m。 57、物料提升架的提升钢丝绳不得接长使用，钢丝绳端部固定绳卡与绳径匹配，数量不少于4个、间距不小于绳直径的6倍。58、高层建筑物出入口防护棚的长度不小于6m，高度不低于3m。59、抹灰工程应分层进行，当抹灰总厚度大于或等于35mm时，应采取加强措施。当采用加强网时，加强网与各基体的搭接宽度不应小于100mm。60、相同材料、工艺和施工条件的室外抹灰工程每500-1000m2应划分为一个检验批；相同材料、工艺和施工条件的室内抹灰工程每50个自然间应划分为一个检验批。61、室内墙面、柱面和门洞口的阳角应符合设计要求。设计无要求时，应采用1：2水泥砂浆做暗护角，其高度不应低于2m，每侧宽度不应小于50mm。62、有排水要求的部位应作滴水槽，滴水槽因整齐顺直，滴水槽的宽度和深度均不应小于10mm。63、建筑外墙金属窗、塑料窗应进行抗风压性能、空气渗透性能和雨水渗透性能试验。64、建筑外门窗的安装必须牢固，在砌体上安装门窗严禁用射钉固定。65、吊顶工程中，吊杆距主龙骨端部距离不得大于300mm。当吊杆长度大于1.5m时，应设置反支撑。66、玻璃幕墙的玻璃厚度不应小于6mm。全玻幕墙肋玻璃的厚度不应小于12mm。67、点支撑玻璃幕墙应采用带万向头的活动不锈钢爪，钢爪间的中心距离应大于250mm。68、高度大于30m、小于60m的明框玻璃幕墙的垂直度允许误差为15mm。69、石材幕墙的铝合金挂件厚度不应小于4.0mm，不锈钢挂件厚度不应小于3.0mm。70、通常建筑工程共划分为地基与基础、主体结构、建筑装饰装修、建筑屋面、建筑给水、排水及供暖、建筑电气、智能建筑、通风与空调、电梯九个分部工程。 71、护栏玻璃应使用公称厚度大于12mm的钢化玻璃或钢花夹层玻璃，当护栏一侧距楼地面高度为5m时，应使用钢花夹层玻璃。72、钢筋机械连接件的屈服承载力和抗拉承载力的标准之不应小于被连接钢筋的屈服承载力和抗拉承载力标准值的1.1倍。73、大模板叠层平放时，在模板的底部及层间应加垫木，垫木应上下对齐，垫点应保证模板不产生弯曲变形；叠放高度不宜超过2m，当有加固措施时可适当增加高度。74、钢筋连接工程开始前及施工过程中，应对每批进场的每种规格的钢筋进行接头工艺检验。75、大模板在地面堆放时，应采取两块的模板面对面相对放置的方法，且应在模板中间留置不小于600mm的操作距离。76、混凝土氯化物含量要求：1）对于素混凝土，氯化物总含量不得超过水泥重量的2%；2）干燥环境的钢筋混凝土，氯化物总含量不得超过水泥重量的1%；3）潮湿环境的钢筋混凝土，氯化物总含量不得超过水泥重量的0.3%；4）潮湿且环境中有氯离子的钢筋混凝土，氯化物总含量不得超过水泥重量的0.1%；5）预应力钢筋混凝土，氯化物总含量不得超过水泥重量的0.06%。77、对于强度等级大于C60级以上的混凝土，其粗骨料的最大粒径不应大于25mm，针片状颗粒含量不宜大于5.0%，含泥量不应大于0.5%，泥块含量不宜大于0.2%。78、抗渗混凝土进行配合比设计时，抗渗等级应比设计要求提高0.2Mpa。79、抗渗混凝土采用预拌混凝土时，其缓凝时间宜为6～8h。80、水平施工缝选用遇水膨胀止水条7天的膨胀率不应大于最终膨胀率的60%。81、泵送混凝土的垂直向上配管时，地面水平管长度不宜小于垂直管长的四分之一，且不宜小于15m。82、泵送管垂直管下端的弯管，不应作为上部管道的支撑点，宜设置钢支撑承受垂直管重量。且每节管不得少于1个固定点。83、人防工程每个防火分区的允许最大建筑面积不应大于 500m2，当设置有自动灭火系统时，允许最大建筑面积可增加一倍。84、商业营业厅、展览厅等，当设置有火灾自动报警系统和自动灭火系统，且采用A级装修材料时，防火分区允许最大建筑面积不应大于2000m2。85、防火墙上不易开设门、窗、洞口，当需要开设时，应设置能自行关闭的甲级防火门、窗。86、人防工程的耐火等级应为一级。其出入口地面建筑物的耐火等级不应低于二级。87、防火门、防火窗应划分甲、乙、丙三级。其耐火极限：甲级应为1.20h；乙级应为0.90h；丙级应为0.60h。88、人防工程每个防火分区的安全出口数量不应少于两个。89、人防工程公共疏散出口处内、外1.40m范围内不应设置踏步，门必须向疏散方向开启，且不应设置门槛。90、柴油发电机房、直燃机房、锅炉房、变配电室和图书、资料、档案等特藏库房，宜设置二氧化碳等气体灭火系统，不应采用卤代烷1211、1301灭火系统。91、在压实填土的过程中，应分层取样检验土的干密度和含水量，对于基坑每50～100m2应不少于1个检验点；对于基槽每10～20m应不少于1个检验点。92、当一次连续浇注混凝土超过1000m3时，同一配合比的混凝土每200m3取样不得少于1次。93、对采用蒸汽法养护的混凝土结构构件，其混凝土应先随结构构件同条件蒸汽养护，在转入标准条件养护共56天。94、屋面防水等级为一级的工程，其防水层合理使用年限为25年。95、防水找平层干燥程度的简易检验方法：将1m2卷材平坦地干铺在找平层上，静置3~4h后掀开检查，找平层覆盖部位与卷材尚未见水印即可。96、地基加固工程应在正式施工前进行试验段施工，论证设定的施工参数及加固效果。为验证加固效果所进行的载荷试验，其施加载荷应不低于设计荷载的2倍。 97、大模板在地面堆放时，应采取两块大模板板面对板面相对放置的方法，且应在模板中间留置不小于600mm的操作间距；当长期堆放时，应将模板连接成整体。98、吊装大模板必须采用带卡环吊钩。当风力超过5级时应停止吊装作业。99、有见证试验的取样和送检制度规定：单位工程有见证取样和送检次数不得少于试验总次数的30%，试验总数在10次以下的不得少于2次。100、在混凝土强度计算中，当一组试件中强度的最大值和最小值与中间值之差均超过中间值的15%时，则该强度不应作为评定的依据。101、水泥粉煤灰碎石桩的桩顶与基础之间应设置褥垫层，褥垫层厚度宜取150～300mm，当桩径大或桩距大时褥垫层厚度宜取高值。102、褥垫层材料宜用中砂、粗砂、级配砂石或碎石等，最大粒径不宜大于30mm。103、水泥粉煤灰碎石桩地基检验应在桩身强度满足试验荷载条件时，并宜在施工结束28d后进行。试验数量宜为总数的0.5%～1%，且每个单体工程的试验数量不应少于3点。104、桩基桩位放样允许偏差：对于群桩允许偏差为20mm；对于单排桩允许偏差为10mm。105、土方开挖的顺序、方法必须与设计工况相一致，并遵循开槽支撑、先撑后挖、分层开挖、严禁超挖的原则。106、通常所指的三级基坑是指开挖深度小于7m，且周围环境无特别要求的基坑。107、采用轻型动力触探进行基槽检验时，当基槽宽度大于2m时，检验点宜梅花型布置，距离为1.0～1.5m，检验深度为2.1m。108、在预制钢筋混凝土板上铺设地面找平层，当板缝底宽度大于40mm时，应按要求配置钢筋。109、整体楼地面面层施工完后，养护时间不应少于7天，抗压强度应达到5Mpa后，方准上人行走。110、混凝土的冬期临界强度值规定：掺用防冻剂的混凝土，当室外最低气温不低于-15℃时，其临界强度值为4MPa；当室外最低气温不低于-30℃时，其临界强度值为5MPa。 111、楼地面工程中，水泥混凝土面层强度等级不应小于C20；水泥混凝土垫层兼面层强度等级不应小于C15；水泥砂浆面层强度等级不应小于M15。112、楼梯踏步的宽度、高度应符合设计要求，楼层梯段相邻踏步高度不应大于10mm，每踏步两端宽度差不应大于10mm。113、电渣压力焊质量标准：1）凸出的焊包尺寸≥4mm；2）轴线偏移<0.1d；3）弯折角<3度；4）钢筋与电极接触处不得烧伤。114、实木地板面层铺设时，面板与墙之间应留置8～12mm的缝隙。115、实木复合地板面层铺设时，相邻板材接头位置应错开不小于300mm距离，与墙之间应留不小于10mm空隙。116、技术交底记录应包括施工组织设计交底、专项施工方案技术交底、分项工程施工技术交底、“四新”技术交底和设计变更技术交底。117、物资质量证明文件的复印件应与原件内容一致，加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间。118、楼层高度小于或等于5m的建筑物，其采暖、给水及热水供应系统的金属管道立管管卡必须每层设置一个。119、管道穿过墙壁和楼板，应设置金属或塑料套管，安装在楼内的套管，其顶部应高出装饰地面20mm。120、竣工资料整理时，卷内资料一般的排列顺序为封面、目录、资料部分、备考表和封底。121、施工资料组卷应按照专业、系统划分，每一专业、系统再按照资料类别从C1至C7顺序排列。122、卷内资料中不需编写页号的是案卷封面、卷内目录和卷内备考表。123、124、现场镶贴外部饰面砖工程每300m2同类墙体取一组试样，每组3个试件，每一楼层不得小于1组。 125、外门窗进场后要进行的必试项目有抗风压性能、空气渗透性能、雨水渗透性能。126、建设工程竣工验收应当具备下列条件：1）完成建设工程设计和合同约定的各项内容；2）有完整的技术档案和施工管理资料；3）有工程使用的主要建筑材料、建筑构配件和设备的进场试验报告；4）有勘察、设计、施工、工程监理等单位分别签署的质量合格文件；5）有施工单位签署的工程保修书。127、混凝土试块强度统计评定的方法包括统计方法和非统计方法。128、面砖在冬期施工时宜在2%的盐水中浸泡2h，并晾干后使用。129、生活用水系统所涉及的材料必须到到饮用水卫生标准。130、室内消火栓系统安装完成后应取屋顶层试验消火栓和首层取二处消火栓做试射试验。131、散热器组对后，以及整组出厂的散热器在安装之前应作水压试验，试验压力应不小于0.6Mpa。132、以玻璃作为建筑材料的下列建筑工程部位，必须设计使用安全玻璃：1）幕墙；2）各类天棚、吊顶；3）观光电梯；4）室内隔断、倾斜装配窗；5）楼梯、阳台、平台走廊的栏板和中庭内栏板；6）水族馆和游泳池的观察窗、观察孔；7）公共建筑物的出入口、门厅；8）单块大于1.5平方米的窗玻璃和落地窗；9）易遭受撞击、冲击而造成人体伤害的其他部位。133、高强度大六角头螺栓连接副和扭剪型高强度螺栓副出厂时应分别随箱带有扭矩系数和紧固轴力的检验报告。134、永久性普通螺栓紧固应牢固、可靠，外漏丝扣不应少于2扣。135、高强度螺栓不应采用气割扩孔。设计同意后扩孔后的孔径不应超过1.2倍螺栓直径。 136、焊条、焊丝、焊剂和药芯焊丝在使用前，必须按规定进行烘干。烘干后的低氢型焊条在大气中放置时间超过4小时应重新烘干，焊条反复烘干次数不宜超过2次，受潮的焊条不应使用。137、气体保护焊使用的氩气纯度不低于99.95%。138、搭接接头角焊传递轴向力的部件，其搭接接头最小搭接长度应为较薄件厚度的5倍，但不小于25mm。139、高强度螺栓连接应有摩擦面抗滑移系数检验报告及复试报告，并实行有见证取样和送检。140、受力预埋件的锚筋应采用HPB235、HRB335或HRB400级钢筋，严禁采用冷加工钢筋。141、预制构件的吊环埋入混凝土中深度不应小于30d，并应焊接或绑扎在钢筋骨架上。在构件自重标准值作用下，每个吊环按2个截面计算的吊环应力不应大于50N/mm2。142、混凝土为C30时，砂中的泥块含量控制值是≤1.0%。143、钢结构涂料涂装遍数和厚度应符合设计要求，当设计无要求时，涂层干漆膜总厚度，室外应为150μm，室内应为125μm。144、根据计量法规定：任何单位和个人不准在工作岗位上使用无检定合格印、证或者超过检定周期以及检定不合格的计量器具。经纬仪、水准仪的检定周期为1年一检。145、建筑物定位的条件，应当是能唯一确定建筑物位置的几何条件。最常用的定位条件是能唯一确定建筑物1个点的点位与1个边的方向。146、经纬仪是用来测量角度的，型号DJ2的精度为每公里测量中误差不超过±2秒；水准仪是用来测量高度的，型号DZS3精度为每公里测量中误差不超过±3毫米。147、建筑红线桩点为城市规划行政主管部门批准并实地测定的建设用地位置的边界点。校测该点的允许误差为：角度±60、边长1/2500、点位相对误差5㎝。148、新建建筑物高程依据点要求至少2点，高程控制测量应采用附合测法。149、测量精度要求边角匹配，一般建筑物测角精度为±20″，量边精度要求1/10000。 150、比例尺为图上距离与实地距离之比，1/500比例尺要求实地测量精度为5㎝。151、根据建筑资料新规定，房建测量资料一般包括定位表、基槽验线表、平面轴线放线表、平面高程放线表、总标高及垂直度测表，其中须交城市档案馆的为定位表、基槽验线表。152、房建测量轴线控制方法分内控与外控两种方法，使用铅垂仪属于内控方法。153、楼层标高一般利用水准仪与钢尺或塔尺测定。为便于校核，每层应从3处引测，较差控制在±3mm之内。154热熔法：采用火焰加热器热熔型防水卷材底层的热熔胶进行粘结的施工方法。155、倒置式屋面：将保温层设置在防水层上的屋面。156、耐浸蚀系数：系指在浸蚀性水中养护6个月的混凝土试块的抗折强度与在饮用水中养护6个月的混凝土试块的抗折强度之比。157、高强混凝土：强度等级为C60及其以上的混凝土。158、复合地基：部分土体被增强或被置换形成增强体，由增强体和周围地基土共同承担荷载的地基。159、伸出屋面管道根部直径500mm范围内，找平层应抹出高度不小于30mm的圆台。160、防水卷材现场抽样数量：大于1000卷抽5卷，500～1000卷抽4卷，100～499卷抽3卷，100卷以下抽2卷进行外观检查，在外观质量检验合格的卷材中，任取一卷作物理性能检验。161、检查屋面是否渗漏、积水和排水系统是否畅通，应在雨后或持续淋水2h后进行。如果做蓄水检验，蓄水时间不应小于24h。162、挤压聚苯乙烯泡沫塑料类板状保温材料表观密度应不小于32kg/m3,其导热系数应不大于0.03W/（m.K）。163、大体积混凝土是指混凝土结构物实体最小尺寸大于或等于1m，或预计会因水泥水化热引起混凝土内外温差过大而导致裂缝的混凝土。164、吊装大模板必须采用带卡环吊钩。当风力超过5级是应停止吊装作业。 165、使用外挂架时，常温施工时墙体混凝土强度必须达到7.5N/mm2以后方可安装。冬期施工时，墙体混凝土强度必须达到10N/mm2以后方可安装。166、大模板叠层平放的叠放高度不宜超过2.0m，当有加固措施时可适当增加高度。167、地下变形缝处混凝土结构的厚度不应小于300mm。167、用于沉降的变形缝的宽度宜为20～30mm。168、所有的建筑物均应进行施工验槽。169、冬期土方回填时，每层铺土厚度应比常温施工时较少20%～25%。170、接近高压电线的砌体建筑物不得使用含氯盐外加剂的砂浆进行砌筑。171、冬期施工时，模板外和混凝土表面覆盖的保温层，不应采用潮湿状态的材料，也不应将保温材料直接铺在潮湿的混凝土表面上。172、冬期施工时，加热原材料不可以采用加热水泥的方法。173、冬期施工混凝土养护测温规定：在混凝土未达到冬施临界强度之前每2小时测温一次，达到临界强度后，每6小时测温一次。174、掺氯盐防冻剂的抹灰水泥砂浆中，水泥不得采用高铝水泥。175、额定电压交流1.0kV及以下、直流1.5kV及以下的应为低压电器设备、器具和材料。176、接地或接零支线必须单独与接地或接零干线相连接，不得串联相连接。177、钢结构焊工必须经考试合格并取得合格证书，持证焊工必须在其考试合格项目及其认可范围内施焊。178、钢结构焊接时，严禁在接头间隙中填塞焊条头或铁块等杂物。179、设计要求全焊透的焊缝，一级焊缝100%检验，二级焊缝20%检验。180、组合钢模板拼装时两块模板之间拼接缝隙允许误差为2mm。181、钢模板用于高耸建筑施工时，应有防雷击措施。182、在组合钢模板上架设的电线和使用的电动工具，应采用36V的低压电源，或采取其他有效的安全措施。 183、轴心受拉及小偏心受拉杆件的纵向受力钢筋不得采用绑扎搭接接头。184、简支板或连续板下部纵向受力钢筋伸入支座的锚固长度不应小于5d。（d为下部受力钢筋的直径）185、当混凝土板的长边与短边之比小于或等于2.0，板的受力计算应按双向板。186、高强度螺栓连接摩擦面应干燥整洁，不应由飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等，除设计要求外摩擦面不应涂漆。187、对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：1）钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2）钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。188、底模及其支架拆除时的混凝土强度应符合设计要求，当设计无具体要求时，对于跨度在2m
