桩基声测管施工注意事项

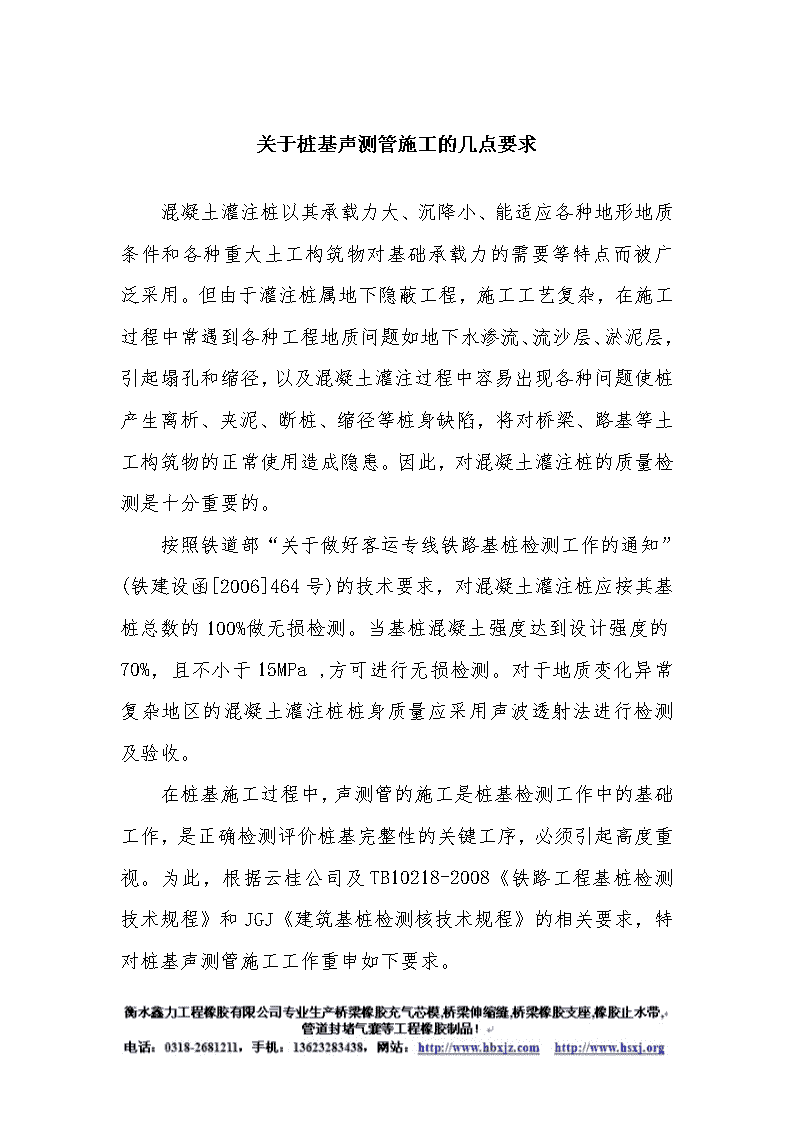

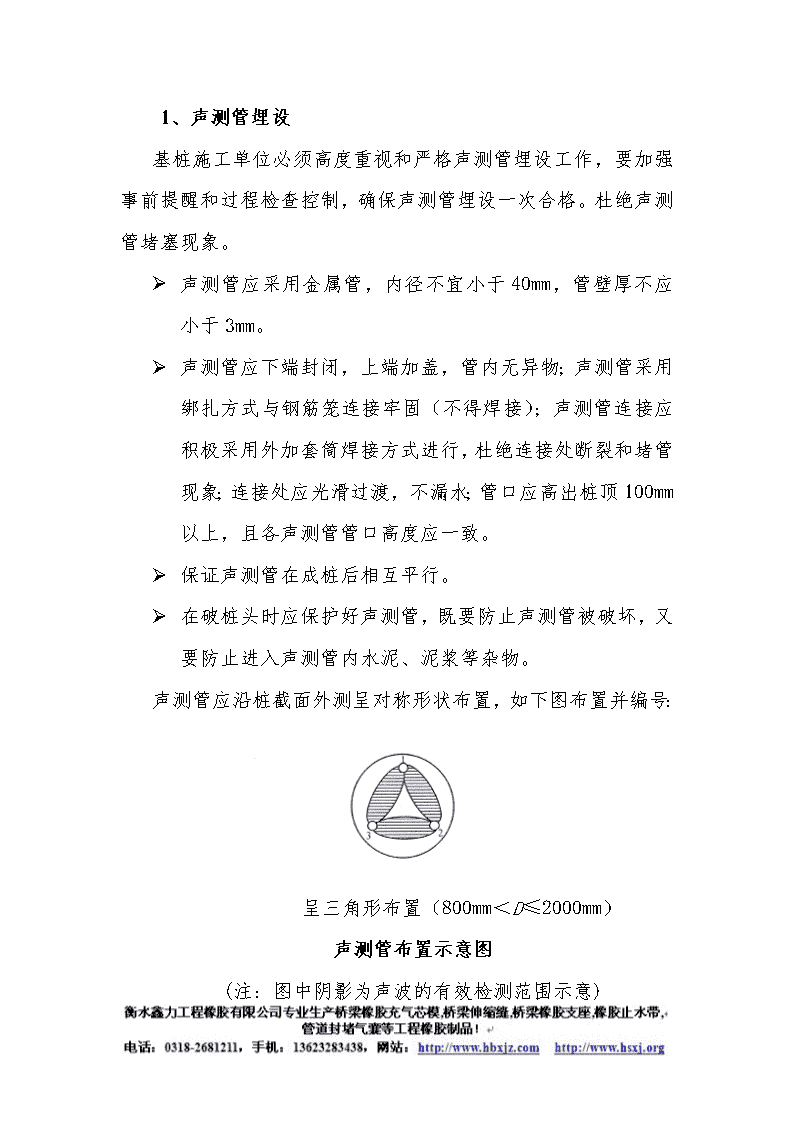

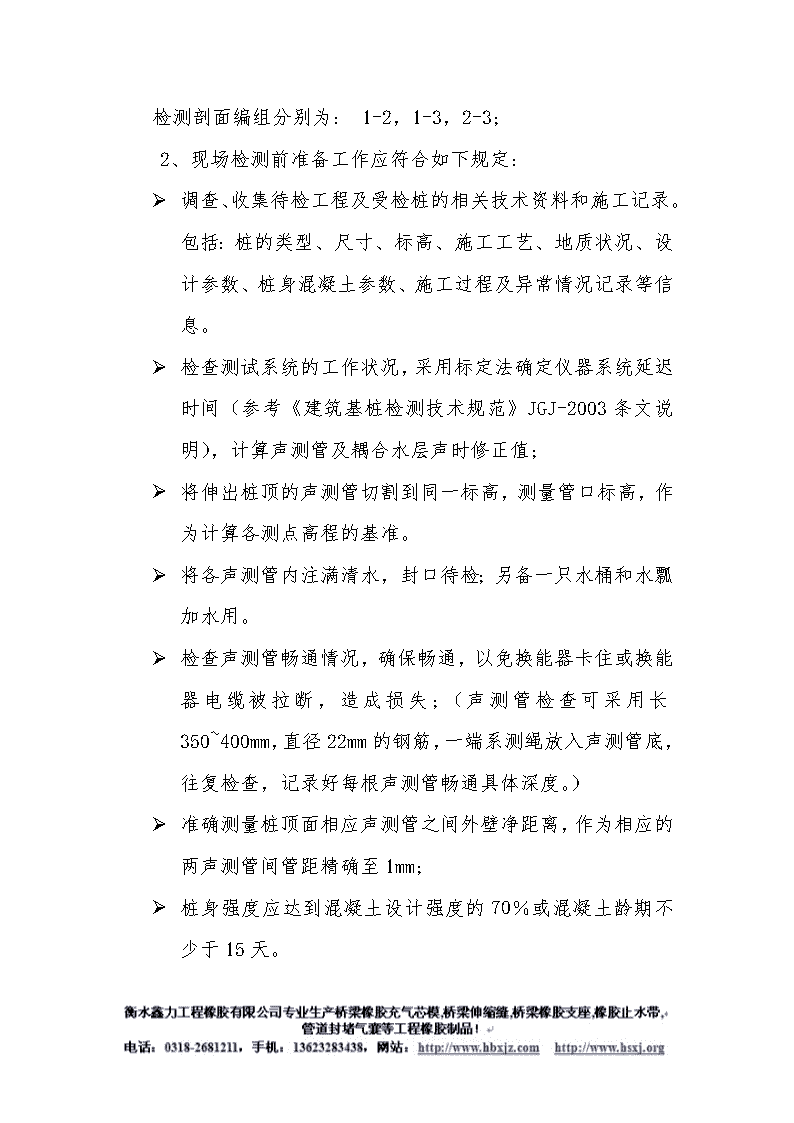

关于桩基声测管施工的几点要求混凝土灌注桩以其承载力大、沉降小、能适应各种地形地质条件和各种重大土工构筑物对基础承载力的需要等特点而被广泛采用。但由于灌注桩属地下隐蔽工程，施工工艺复杂，在施工过程中常遇到各种工程地质问题如地下水渗流、流沙层、淤泥层，引起塌孔和缩径，以及混凝土灌注过程中容易出现各种问题使桩产生离析、夹泥、断桩、缩径等桩身缺陷，将对桥梁、路基等土工构筑物的正常使用造成隐患。因此，对混凝土灌注桩的质量检测是十分重要的。按照铁道部“关于做好客运专线铁路基桩检测工作的通知”(铁建设函[2006]464号)的技术要求，对混凝土灌注桩应按其基桩总数的100%做无损检测。当基桩混凝土强度达到设计强度的70%，且不小于15MPa,方可进行无损检测。对于地质变化异常复杂地区的混凝土灌注桩桩身质量应采用声波透射法进行检测及验收。在桩基施工过程中，声测管的施工是桩基检测工作中的基础工作，是正确检测评价桩基完整性的关键工序，必须引起高度重视。为此，根据云桂公司及TB10218-2008《铁路工程基桩检测技术规程》和JGJ《建筑基桩检测核技术规程》的相关要求，特对桩基声测管施工工作重申如下要求。 1、声测管埋设基桩施工单位必须高度重视和严格声测管埋设工作，要加强事前提醒和过程检查控制，确保声测管埋设一次合格。杜绝声测管堵塞现象。Ø声测管应采用金属管，内径不宜小于40mm，管壁厚不应小于3mm。Ø声测管应下端封闭，上端加盖，管内无异物；声测管采用绑扎方式与钢筋笼连接牢固（不得焊接）；声测管连接应积极采用外加套筒焊接方式进行，杜绝连接处断裂和堵管现象；连接处应光滑过渡，不漏水；管口应高出桩顶100mm以上，且各声测管管口高度应一致。Ø保证声测管在成桩后相互平行。Ø在破桩头时应保护好声测管，既要防止声测管被破坏，又要防止进入声测管内水泥、泥浆等杂物。声测管应沿桩截面外测呈对称形状布置，如下图布置并编号：呈三角形布置（800mm＜D≤2000mm）声测管布置示意图(注：图中阴影为声波的有效检测范围示意) 检测剖面编组分别为：1-2，1-3，2-3；2、现场检测前准备工作应符合如下规定：Ø调查、收集待检工程及受检桩的相关技术资料和施工记录。包括：桩的类型、尺寸、标高、施工工艺、地质状况、设计参数、桩身混凝土参数、施工过程及异常情况记录等信息。Ø检查测试系统的工作状况，采用标定法确定仪器系统延迟时间（参考《建筑基桩检测技术规范》JGJ-2003条文说明），计算声测管及耦合水层声时修正值；Ø将伸出桩顶的声测管切割到同一标高，测量管口标高，作为计算各测点高程的基准。Ø将各声测管内注满清水，封口待检；另备一只水桶和水瓢加水用。Ø检查声测管畅通情况，确保畅通，以免换能器卡住或换能器电缆被拉断，造成损失；（声测管检查可采用长350~400mm，直径22mm的钢筋，一端系测绳放入声测管底，往复检查，记录好每根声测管畅通具体深度。）Ø准确测量桩顶面相应声测管之间外壁净距离，作为相应的两声测管间管距精确至1mm；Ø桩身强度应达到混凝土设计强度的70％或混凝土龄期不少于15天。 中交四航局云桂铁路云南段项目经理部三分部安质部2011-2-12一般是根据桩径及重要程度来设置：桩径在1m以下的，可以只设2根；1m～2m桩径的设3根；桩径2m以上的设4根。可以全部桩基设置，也可以部分桩基设置，比如我们在武汉工地，是全部桩基设置；而现在在宁波一个小立交桥，设计为每个承台下4根桩基，任选2根设置检测管。    关于检测管材质，一般是钢管，在下放钢筋笼时分节焊接，灌水检查是否漏水，最后一节灌水完毕后，加盖封闭好。    也有采用塑料PVC管的，详见今年检测工程师考试《桥梁》专业书；不过我也没有见过。    底端最好与钢筋笼底平齐，特别是嵌岩桩，如果桩底沉渣超标，可以检测出来。〔嘻嘻，如果有人把检测管提到钢筋笼底面10～20cm附近，那你们就要注意了，十有八九是个高手，想作弊啊。。〕 果嵌岩桩桩底检测出来有问题，比较麻烦。有时采用这个办法，在检测管底部预留几个小孔，用胶带缠起来，作为以后高压压浆的通道。不知道到底怎么样，因为我们经手的桩基，检测都还好，所以留了孔也都没有用过。。。。 我在广州做桥梁，桩基检测是业主委托检测单位检测的，费用也是业主出。检测分为动测，声测和钻芯三种。各占比例以当地建委文件为准，现场各种检测方法都占一定比例，以声测为主。动测为补充。声测有问题则必须钻芯。三这之间可以灵活调东动的--如果发现问题的话。。嘿嘿。。至于数量，是按相关文件规定的要求的。我这里是1米以下两根，1米以上3跟。但是为了防备一些管被堵，最好多埋设一根。浇砼时破桩头时要注意别损坏管。 声测管的预埋声测管是灌注桩进行超声检测法时探头进入桩身内部的通道。它是灌注桩超声检测系统的重要组成部分，它在桩内的预埋方式及其在桩的横截面上的布置形式，将直接影响检测结果。因此，需检测的桩应在设计时将声测管的布置和埋置方式标入图纸，在施工时应严格控制埋置的质量，以确保检测工作顺利进行。1、声测管的选择声测管材质的选择，以透声率较大、便于安装及费用较低为原则。声脉冲从发射换能器发出，通过耦合水到达水和声测管管壁的界面，再通过管壁到达声测 管管壁与混凝土的界面，穿过混凝土后又需穿过另一声测管的两个界面而到达接收换能器。因此，声测管形成4个界面，每个界面的声能透过系数可按下式计算： （1）式中： ——某界面的声能透过系数；   ——界面两侧介质的声阻抗率( )发射和接收换能器之间4个界面的总透声系数为 （2）目前常用的管子有钢管、钢质波纹管、塑料管3种。钢管的优点是便于安装，可用电焊焊在钢筋骨架卜，可代替部分钢筋截面，而且由于钢管  刚度较大．埋置后可基本上保持其平 行度和平直度，目前许多大直径灌注桩均采用钢作为声测管。但钢管的价格较贵：钢质波纹管是一种较好的声测管材料，它具有管壁薄、钢材省和抗渗、耐压、强度高、柔性好等特点，通常用于预应力结构中的后张法预留孔道：用做声测管时。可直接绑扎在钢筋骨架  土，接头处可用大一号波纹套接。由于波纹管很轻，因而操作十分方便，但安装时需注意保持其轴线的平直。塑料管的声阻抗率较低，用做声测管具有较大的透声率，通常可用于较小的灌注桩，在大型灌注桩中使用时应慎重-因为大直径桩需灌注大量混凝土，水泥的水化热不易发散：鉴于塑料的热膨胀系数与混凝土的相差悬殊，混凝土凝固后塑料管因温度下降而产生径向和纵向收缩，有可能使之与混凝土局部脱开而造成空气或水的夹缝，在声通路上又增加了更多反射强烈的界面，容易造成误判。声测管的直径，通常比径向换能器的直径大l0mm即可，常用规格是内径50-60mm。管子的壁厚对透声丰的影响很小，所以，原则上对管壁厚度不作限制，但从节省用钢量的角度而言，管壁只要能承受新浇混凝土的侧压力，则越薄越省。2、声测管的埋置数量和布置方式布置声测管的埋置数量及其在桩的横截面卜的布局应考虑检测的控制面积。通常有如图7所示的布置方式，图中的阴影区为检测的控制面积。 一般桩径小于0.6~1m时，沿直径布置两根；桩径为1~2.5m时，布置3根，呈等边三角形；桩径大于2.5m时，布置4根，呈正方形。 3、声测管的安装方法声测管可直接固定在钢筋笼内侧上，如图8-8所示：固定方式可采用焊接或绑扎，管子之间应基本上保持平行-若检测结果需对各测点混凝土的强度做出评估，则不平行度应控制在1‰以下。钢筋笼放入桩孔时应防止扭曲。 管子一般随钢筋笼分段安装，每段之间的接头可采用反螺纹套筒接口或套管焊接方案，如图8所示：若采用波纹管则可利于大一号的波纹管套接，井在套接管的两端用胶布缠绕密封。无论啊卜种接头方案都必须保证在较高的静水压力下不漏浆，接口内壁应保持平整，不应有焊渣、毛刺等凸出物，以免妨碍探头的自如移动，声测管的底部也应密封，安装完毕后应将上口用木塞堵住，以免浇灌混凝土时落人异物，致使孔道堵塞。 图8  声测管的安装方法a)钢管的套接；b)波纹管的套接1-钢筋；2-声测管；3-套接管；4-箍筋；5-密封胶布4、声测管的其他用途声测管除了用作检测通道及取代一部分钢筋截面外，还可作为桩底压浆的管道。试验证明，经桩底浆处理的灌注桩，可大幅度提 高其承载力。同时声测管还可作为事故桩缺陷冲洗与压浆处理的管道，这时需采取措施把需压浆的缺陷部位的管道打穿。--------下面红色部分是赠送的工作总结，不需要的朋友可以编辑删除！谢谢行政管理干部个人总结　　20XX年上半年，在公司的正确领导下，在各科室部门的大力支持下，我按照公司的工作部署和工作要求，严格执行公司的工作方针，围绕中心，突出重点，狠抓落实，注重实效，在自身工作岗位上认真履行职责，做好各项行政管理工作，较好地完成了工作任务，取得了一定的成绩。现将20XX年上半年个人工作情况总结如下：　　一、抓好自身建设，全面提高素质　　我作为一名负责公司行政管理的干部，肩负着公司赋予的重要工作职责，知道自己责任重大，努力按照政治强、业务精、善管理的复合型高素质的要求对待自己，加强政治理论与业务知识学习，把它学深学透，领会在心里，运用到具体实际工作中，以此全面提高自己的政治、业务和管理素质。在实际工作中，我做到公平公正、清正廉洁，爱岗敬业、履行职责，吃苦在前，享乐在后，全力实践“团结、务实、严谨、拼搏、奉献”的时代精神，提高工作效率与工作质量，为职工群众做好表率作用，促进公司整体工作发展。　　二、刻苦勤奋，全面做好行政管理工作 　　行政管理工作范围广，日常事物多，涉及车辆、食堂、安全、卫生等方方面面工作，工作看起来虽然细小，但都与公司的整体工作紧密相关，丝毫不能马虎。为此，我严格要求自己，精益求精、一丝不苟地认真做好各项工作，确保工作质量，让公司领导放心，让职工群众满意。　　(一)加强车辆管理，保障公司用车需求　　我分管公司6辆汽车，按照公司车辆管理要求，认真做好各项工作，确保行车安全。一是抓好驾驶员管理，要求驾驶员必须严格遵守国家法律、交通法规和公司的各项规章制度，认真学习业务知识，提高驾驶技术，按规定参加安全教育和学习，增强法律观念，确保行车安全。二是抓好车辆管理，严格执行派车制度，规范使用车辆派车单，用车结束后，执行车辆归位制度，将车辆停放在规定范围内。同时要求驾驶员做好日常保养维护、清洗工作，每月对车辆安全和技术状况进行一次检查，保持车辆性能良好、卫生整洁;做好出车前和收车后的检查工作，排查车辆存在的安全隐患，坚决不让车辆带病行使。三是做好每月用油统计分析，包括过路费、保养费和车辆公里数工作，制定好下月用油计划，做好车辆保险年审工作，努力减少用车成本，为公司节省资金。四是抓好安全教育，每季度对驾驶员进行一次规章制度、安全行车教育，要求驾驶员在行驶车辆中要时刻保持警惕，做到安全驾驶，防止出现各类安全事故。　　(二)强化安全卫生，防范安全卫生事故　　我作为行政人事部安全员，提高自己的责任意识，强化安全卫生，防范安全卫生事故。一是加强食堂卫生安全，要求食堂把好进货关，不进低劣货，从源头上防范食品卫生安全事故发生;要求食堂搞好每天的清洁卫生工作，定期开展消毒杀菌和灭四害工作，确保食堂卫生整洁，确保职工身体健康。二是加强厂区保安，要求保安员加强厂区巡逻，做好人防、技防工作，提高警惕、细致防范，维护公司正常的生产工作秩序，确保厂区安全，确保公司财产安全。三是加强厂区保洁，要求保洁员做好每天日常卫生保洁工作，保持厂区卫生整洁面貌，提高公司形象;要求保洁员做好厂区绿化工作，加强花草树木的修剪和病虫害防治，旱天要做好浇水工作，防止花草树木枯死，冬天要做好保温工作，预防花草树木遭冻害;使厂区美观，为公司创造良好的生产工作环境。　　(三)做好其他工作，促进公司整体工作发展　　我是兼职驾驶员，保障总部和上级领导接待工作，为做好该项工作，我严格要求自己，加强与公司的联系联络，注意自身的文明礼貌和礼仪修养，认真细致做好工作，确保让总部和上级领导满意。我认真做好保障领导房屋使用工作，为公司管理层享受每人在外租房待遇做好服务工作，按时缴纳水电费，认真检查水电设施，确保公司管理层在外租房能够住好不操心，能够专心致注地为公司做好工作。　　三、培养良好作风，促进工作发展 　　做好行政管理工作，除了业务知识与技能外，更主要的是工作作风。我作为一名行政管理干部，严格要求自己，培养良好作风，以严谨的态度对待工作，承担自己的责任，认真对待每一项工作，负责到底，做好任何工作。对自己做到技能精、作风硬、讲诚信、肯奉献，爱岗敬业，全心全意为为公司做好服务工作。同时加强工作创新，创新是做好工作、取得工作成绩的基础;没有创新，意味思维僵化、工作守旧，不可能促进工作发展，取得工作成绩。为此，我按照公司的工作精神，结合自身岗位职责，做到积极创新，大胆解放思想，大胆变革求新，实现工作突破，促进工作又好又快发展。　　20XX年上半年，我刻苦勤奋、认真努力工作，虽然提高了自己的政治思想觉悟和工作业务水平，完成了工作任务，取得一定成绩，但是与公司领导的要求相比，还是存在一些不足问题，需要继续努力和提高。进入20XX年下半年，我要继续加强学习，努力实践，求真务实，开拓创新，奋发努力，攻坚破难，把各项行政管理工作提高到一个新的水平，确保获得公司领导和职工群众的满意，为公司健康、持续、快速发展，作出自己应有的努力与贡献。事业单位年度考核个人总结　　本年度，在领导的关心、指导和同事们的帮助、支持下，我严格要求自己，勤奋学习，积极进取，努力提高自己的理论和实践水平，较好的完成了各项工作任务，得到了各方面的好评。现将一年来的学习、工作情况简要总结如下：　　1、思想上，严于律己，自觉加强党性锻炼。　　一直以来，我始终坚持学习邓--同志建设中国特色的社会主义理论，关心我国的民主政治进程，在工作生活中注意摄取相关的政治经济政策，注重学习与工作有关的各经济法律法规，注重经济大环境走向。“新闻调查”、“经济半小时”等栏目都是摄取该类知识不错的途径。通过上述学习，使我坚定了中国民主政治的信念，使自身的政治经济理论素养得到了进一步的完善。　一年来，认真学习“三个代表”重要思想，深刻领会其科学内涵。始终坚持运用马克思列宁主义的立场、观点和方法论，坚持正确的世界观、人生观、本文来自小草范文网价值观，并用以指导自己的学习、工作和生活实践。热爱祖国、热爱党、热爱社会主义，坚定共产主义信念，与党组织保持高度一致。　　工作中，认真贯彻执行党的路线、方针、政策，工作积极主动，勤奋努力，不畏艰难，尽职尽责，任劳任怨，在平凡的工作岗位上作出力所能及的贡献。通过认真系统地学习党的基本知识和各种理论著作，进一步夯实了理论基础，提高了党性认识和思想道德素质。　　2、业务上，认真学习业务知识，通过理论学习和日常工作积累使我对工作有了较为深刻的认识。　　工作日变日新，时时需要学习，处处存在挑战。不懂就学，是一切进步取得的前提和基础。在这段时间里我认真学习了业务工作的相关资料，再加上日常工作积累使我对本职工作有了一定的认识，也意识到了做好本职工作的巨大作用。 　　一年来，在指导老师的带领下，多看、多问、多想，主动向领导、向群众请教问题，机关学习会、各种工作会议都是我学习的好机会。此外，认真参加本文来自小草范文网各类培训，一年来参加了公务员初任培训、禁毒尿检培训、电子政务培训，均以优异的成绩通过考核，熟练掌握了业务技能。业务知识的学习使我在工作上迅速成长起来。　　3、工作上，勤奋努力，认真完成工作任务。　　一年来，我始终坚持严格要求自己，勤奋努力，时刻牢记全心全意为人民服务的宗旨，努力作好本职工作。我的工作主要有两大块，一是党政办工作，一是综治办工作。　　(一)党政办工作。　　办公室工作是完全服务性质的工作，既要对外服务，也对内服务，工作中要做到“三勤”即嘴勤、手勤、脚勤。　　在接待群众来访办事时，都能主动询问是否有需要办理的事，遇到办不了的证明材料时能耐心向其解释清楚，或帮其联系驻村干部、经办人，帮其查看档案资料等，本文来自小草范文网使群众能尽快办好手续，树立好政府窗口的形象;在收文发文时，总是用最短的时间把文件送达到各办公室，并及时把领导批阅文件收回归档或传阅到其他办公室，从来没有遗漏掉一份文件。XX年在全行员工忙碌紧张的工作中又临近岁尾。年终是最繁忙的时候，同时也是我们心里最塌实的时候。因为回首这一年的工作，我们会计出纳部的每一名员工都有自已的收获，都没有碌碌无为、荒度时间。尽管职位分工不同，但大家都在尽最大努力为行里的发展做出贡献。时间如梭，转眼间又将跨过一个年度之坎，为了总结经验，发扬成绩，克服不足，现将今年的工作做如下简要回顾和总结：　　今年我在财务部从事出纳工作，主要负责现金收付，票据印章管理，开具发票和银行间的结算业务，刚刚开始工作时我简单的认为出纳工作好像很简单，不过是点点钞票，填填支票，跑跑银行等事务性工作，但是当我真正投入工作，我才知道我对出纳工作的认识和了解是错误的，出纳工作不仅责任重大，而且有不少学问和技术问题，需要理论与实践相结合才能掌握.在平时的工作中我能严格遵守财务规章制度，严格执行现金管理和结算制度，做到日清月结，定期向会计核对现金与帐目，发现现金金额不符，做到及时汇报及时处理，根据会计提供的凭证及时发放工资和其它应发放的经费，坚持财务手续，严格审核有关原始单据，不符要求的一律不付款，严格保管有关印章，空白支票，空白收据，库存现金的完整及安全，及时掌握银行存款余额，不签发空头支票和远期支票，月末关帐后盘点现金流量及银行存款明细，并认真装订当月原始凭证，每月及时传递银行原始单据和各收付单据，配合会计做好各项帐务处理及各地市资金下拨款，严格控制专款专用和银行帐户的使用.　　以上是我今年工作以来的一些体会 和认识，也是我在工作中将理论转化为实践的一个过程，在以后的工作中我将加强学习和掌握财务各项政策法规和业务知识，不断提高自己的业务水平，加强财务安全意识，维护个人安全和公司的利益不受到损失，做好自己的本职工作，和公司全体员工一起共同发展，新的一年意味着新的起点、新的机遇、新的挑战，我决心再接再厉，更上一层楼。回顾一年的工作，自己感到仍有不少不足之处：　　1、只是满足自身任务的完成，工作开拓不够大胆等;　　2、业务素质提高不快，对新的业务知识学的还不够、不透;　　3、本职工作与其他同行相比还有差距，创新意识不强。
