某国际大酒店空调工程施工图设计说明1

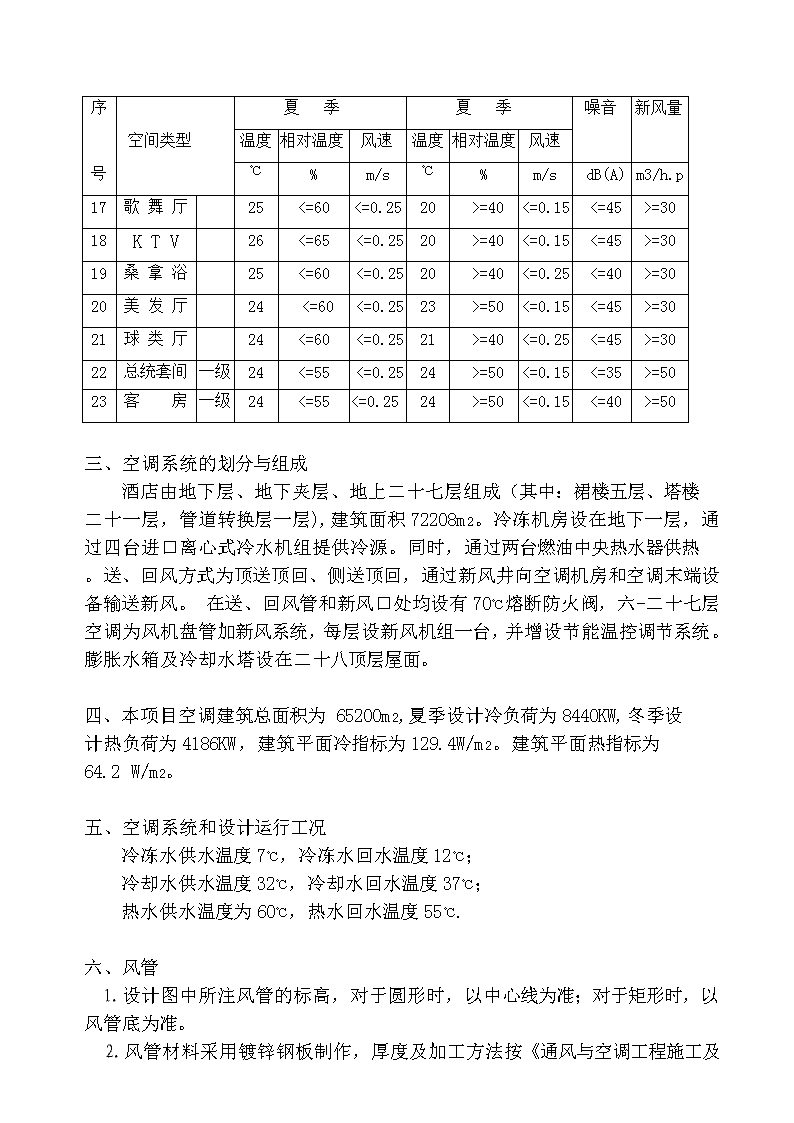

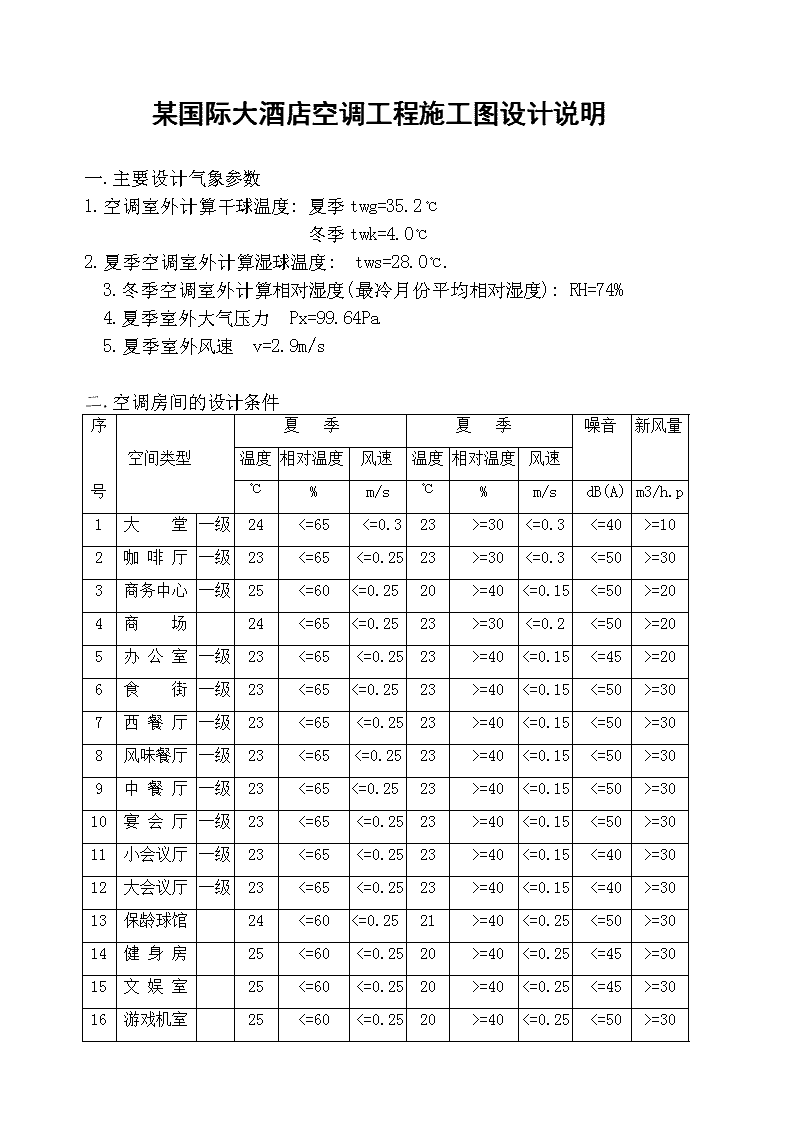

'某国际大酒店空调工程施工图设计说明一.主要设计气象参数1.空调室外计算干球温度:夏季twg=35.2℃冬季twk=4.0℃2.夏季空调室外计算湿球温度:tws=28.0℃.3.冬季空调室外计算相对湿度(最冷月份平均相对湿度):RH=74%4.夏季室外大气压力Px=99.64Pa5.夏季室外风速v=2.9m/s二.空调房间的设计条件序夏季夏季噪音新风量空间类型温度相对温度风速温度相对温度风速号℃%m/s℃%m/sdB(A)m3/h.p1大堂一级24<=65<=0.323>=30<=0.3<=40>=102咖啡厅一级23<=65<=0.2523>=30<=0.3<=50>=303商务中心一级25<=60<=0.2520>=40<=0.15<=50>=204商场24<=65<=0.2523>=30<=0.2<=50>=205办公室一级23<=65<=0.2523>=40<=0.15<=45>=206食街一级23<=65<=0.2523>=40<=0.15<=50>=307西餐厅一级23<=65<=0.2523>=40<=0.15<=50>=308风味餐厅一级23<=65<=0.2523>=40<=0.15<=50>=309中餐厅一级23<=65<=0.2523>=40<=0.15<=50>=3010宴会厅一级23<=65<=0.2523>=40<=0.15<=50>=3011小会议厅一级23<=65<=0.2523>=40<=0.15<=40>=3012大会议厅一级23<=65<=0.2523>=40<=0.15<=40>=3013保龄球馆24<=60<=0.2521>=40<=0.25<=50>=3014健身房25<=60<=0.2520>=40<=0.25<=45>=3015文娱室25<=60<=0.2520>=40<=0.25<=45>=3016游戏机室25<=60<=0.2520>=40<=0.25<=50>=30 序夏季夏季噪音新风量空间类型温度相对温度风速温度相对温度风速号℃%m/s℃%m/sdB(A)m3/h.p17歌舞厅25<=60<=0.2520>=40<=0.15<=45>=3018KTV26<=65<=0.2520>=40<=0.15<=45>=3019桑拿浴25<=60<=0.2520>=40<=0.25<=40>=3020美发厅24<=60<=0.2523>=50<=0.15<=45>=3021球类厅24<=60<=0.2521>=40<=0.25<=45>=3022总统套间一级24<=55<=0.2524>=50<=0.15<=35>=5023客房一级24<=55<=0.2524>=50<=0.15<=40>=50三、空调系统的划分与组成酒店由地下层、地下夹层、地上二十七层组成（其中：裙楼五层、塔楼二十一层，管道转换层一层),建筑面积72208m2。冷冻机房设在地下一层，通过四台进口离心式冷水机组提供冷源。同时，通过两台燃油中央热水器供热。送、回风方式为顶送顶回、侧送顶回，通过新风井向空调机房和空调末端设备输送新风。在送、回风管和新风口处均设有70℃熔断防火阀，六-二十七层空调为风机盘管加新风系统，每层设新风机组一台，并增设节能温控调节系统。膨胀水箱及冷却水塔设在二十八顶层屋面。四、本项目空调建筑总面积为65200m2,夏季设计冷负荷为8440KW,冬季设计热负荷为4186KW，建筑平面冷指标为129.4W/m2。建筑平面热指标为64.2W/m2。五、空调系统和设计运行工况冷冻水供水温度7℃，冷冻水回水温度12℃；冷却水供水温度32℃，冷却水回水温度37℃；热水供水温度为60℃，热水回水温度55℃.六、风管1.设计图中所注风管的标高，对于圆形时，以中心线为准；对于矩形时，以风管底为准。2.风管材料采用镀锌钢板制作，厚度及加工方法按《通风与空调工程施工及 验收规范》（GBJ243082）的规定确定。3.当设计图中未标出测量孔位置时，安装单位应根据调试要求在适当的部位配置测量孔。测量孔的做法按国标T615。4.穿越沉降缝或变形缝处的风管两侧，以及与通风机、风柜进、出口相连处，应设置长度为150mm的人造革软接，软接的接口应牢固，严密，在软接处禁止变径。5.风管上的可拆卸接口，不得设置在墙体或楼板内。6.所有水平或垂直的风管，必须设置必要的支、吊或托架，其构造形式由安装单位在保证牢固、可靠的原则下，根据现场情况选定。详见国标T616。风管支、吊架的间距不超过3m。7.风管支、吊或托架应设置于保温层的外部，并在支、吊架与风管间镶以垫木。垫木厚度与保温层厚度相同，宽度与支、吊架一致，表面平整。同时，应避免在法兰、测量孔和调节阀等零、部件处设置支、吊、托架。8.安装调节阀、蝶阀等调节配件时，必须注意将操作手柄，配置在便于操作的部位。9.安装防火阀和排烟阀时，应先对其外观质量、动作灵活性和可靠性进行检验，确认合格后再行安装。10.防火阀的安装位置必须与设计相符，气流方向务必与阀体上标志的箭头一致，严禁反向。11.防火阀必须单独配置支、吊架。12.敷设在非空调空间里的送、回风管，均以玻璃棉进行保温，厚度为30mm,保温层外部敷以铝箔做保护层，做法见国标T613和87R412。七.制冷机组1.冷源选用“开利”环保型离心式冷水机组共4台。冷源服务的建筑面积为65200m2，装机容量指标为129.4W/m2。2.制冷机的设计运行工况及各项参数型号：19XR600（全环保型）制冷量：2110KW（600冷吨）制冷剂：R134a522kg蒸发器：流量：363m3/h压降：80.3KPa冷凝器：流量：434m3/h压降：64.8KPa电源参数：380V-3Ph-50Hz装机容量：359KW耗电指标；0.658KW/R.T外形尺寸：4290(L)×2055(W)×2190(H)mm 运行重量：10399kg3.制冷机组的清洗、安装、检漏、加油、抽真空、充注制冷剂和调试等事宜，应严格按照制造厂提供的《安装使用说明书》进行；同时，还应遵守《制冷设备安装工程施工及验收规范》（GBJ66-84）和《机械设备安装工程施工及验收规范》（TJ231（五）-78）及其它有关规范、标准中的各项规定。八.燃油中央热水器1.热源选用“具龙”中央热水器共2台，服务建筑面积为65200m2。装机容量指标为64.2W/m2。2.热水器的设计运行工况及各项参数型号：E-180供热量：2093KW热水流量：72M3/h电源参数：380V-3Ph-50Hz/220V-1Ph-50Hz耗电量：4KW（燃气）7.6KW(燃油)燃料消耗：天燃气：230.8NM3/h.城市煤气：536.3NM3/h轻油：187kg/h.重油：204kg/h排烟口径：500mm外形尺寸：3900(L)×1400(W)×2480(H)(mm)运行重量：8326kg3.燃油中央热水器的安装、检漏、加油和调试运行等事宜，应严格按照制造厂提供的《操作、使用说明书》进行。同时，还应遵守有关规事规范标准中的各项标准要求。九.冷水系统1.冷水系统采用闭式机械循环，垂直同程、水平异程布置。2.图中所注管道标高，均以管底为准。3.管材：分别采用加厚镀管、耐高压无缝碳素钢管和优质螺旋焊缝钢管，具体规定如下：管径<=DN32mm时采用丝接，管径>DN32mm时采用焊接。4.水管路系统中的最低点处，应配置DN=150mm泄水管，并配置相同直径的闸阀或蝶阀。在支管最高点处，配置DN=15mm自动排气阀，主管最高处，则配置DN=30mm自动排气阀。风柜等由底部接出的凝结水管应做存水弯，存水高度不少于100mm.5.管道支、吊架的最大跨距，不应超过下表所列出的数值： 公称直径(mm)202532405070支架最大距离（m)222.533480100120150200250300444.56788.56.管道的支、吊、托架的具体形式和设置位置，由安装单位根据现场情况确定，做法参见国标88R420。7.管道的支、吊、托架，必须设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。8.风机盘管的出水管应安装电动两通阀，由房间的温控器控制其开关。9.冷水供、回水管、集水管和阀门等处，均需以玻璃棉管壳（导热系数<=0.06W/m.℃）进行保温。保温层的厚度：当DN<=50mm时，delt=40mm;当DN>50mm时，delt=50mm,保温层外部覆以铝箔保护层。做法见GB87R412。注：当采用带铝箔复合层的管壳时，可以不再做保护层。10.冷水管道穿过墙身和楼板时，保温层不能间断；在墙体或楼板的两侧,应设置夹板，其中间的空间，应以松散保温材料玻璃棉填充。11.与水泵连接的进、出水管上，必须设置减振接头，接头选型详见设计图纸。12.每台水泵的进水管上，应安装闸阀或蝶阀，压力表和Y型过滤器；出水管上，应安装止回阀、闸阀、蝶阀、压力表和带护套的角型水银温度计。13.安装水泵基座减振器时，必须认真找平与校正，务必保证基座四角的静态下沉度基本一致。14.管道安装完工后，应进行水压试验。试验压力为系统顶点工作压力15kg/cm2加0.1MPa，但不得小于0.3MPa，在5min内压降<=20kPa为合格。注：水系统水压试验时，若系统低点压力大于所能承受的压力，应分层进行水压试验。15.试压合格后，应对系统进行反复冲洗，直至排出水中不夹带泥砂、铁屑等杂物，且水色不浑浊时方为合格。在进行冲洗之前，应先拆去过滤器的滤网，待冲洗工作结束后重新装上。管路系统冲洗时，水流不得经过所有设备。十.热水系统1.热媒采用90℃热水,回水温度为70℃，由设置于机房内的板式换热器集中提供，经循环水泵输送至各空调末端设备。2.水路系统设计为两管制，冷水和热水使用管路。 3.换热器选用板式，换热面积为m2。4.换热器及与其相连的供热管道，均以离心玻璃棉进行保温，厚度为70mm保温层外部做铝箔保护层，做法详见GB87R411。十一.油漆1.需保温的冷水管道，在表面除锈后，刷防锈底漆两遍。2.不保温的水管，金属支、吊、托架等，在表面除锈后，刷防锈底漆和色漆各两遍。注：(1)采用镀锌材料时，可以不刷漆。(2)为了省去除锈工序，可采用SRC-A型特带锈防锈除锈底漆。十二.调试和试运行空调制冷系统安装竣工，并经试压、冲洗合格以后，应进行必要的清洁。上述工作全部完成后，即可投入试运行，进行测定与调整，主要内容有：1.单机试运转水泵、风机盘管、空调机组、冷水机组和冷却水塔等设备，应逐台启动投入运行，考核检查其基础、转向、传动、润滑、平衡、温升等项目的牢固性、正确性、灵活性、可靠性和合理性等。2.系统测定与调整(1)检测通风机的风量、风压；(2)按不同的设计工况进行试运行，调整至符合设计参数；(3)风量调整好以后，应将所有风阀固定，并在调节手柄上以油漆刷上标记。3.冷(热)态调试(1)考核并测定加热器、冷却器、热交换器，冷水机组等设备的实际能力；(2)按不同的设计工况进行试运行，调整至符合设计参数；(3)检测和调整室内的温度、湿度，使之符合设计规定数值。4.自控系统调整将各个自控环节逐个投入运行，按设计要求调整设定值，并逐一检查，考核其动作的准确性和可靠性。必须调整至各项控制指标符合设计要求。5.综合调试根据实际气象条件，让系统连续运行不少于24h，并对系统进行全面检查、调整、考核各项指标，以全部达到设计要求为合格。注：以上调试过程，应做好书面记录。十三.其它各项施工要求，应严格遵守《通风与空调工程施工及验收规范》(GBJ243-82)的有关规定。'
