甘州区甘浚镇高家庄塘坝工程初步设计报告

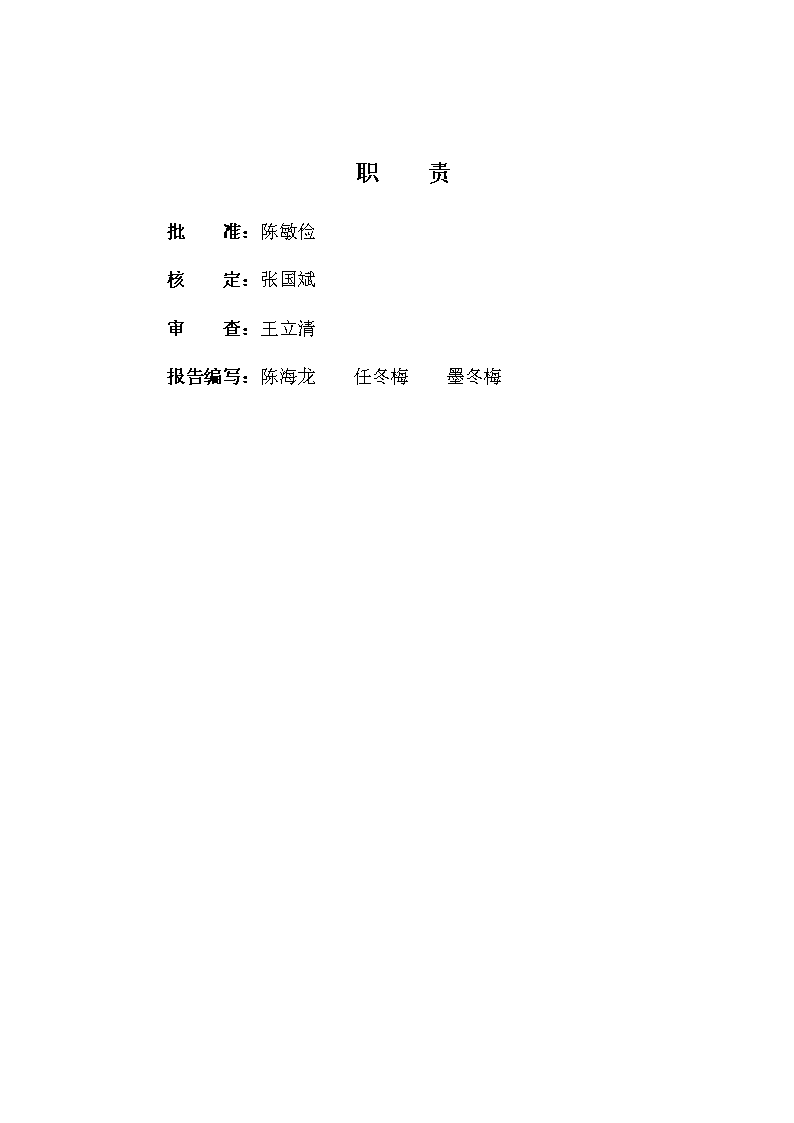

'甘肃省　　张掖市甘州区甘浚镇高家庄塘坝工程初步设计报告张掖市甘州水利水电勘测设计院二O一二年四月 职　　责批　　准：陈敏俭核　　定：张国斌审　　查：王立清报告编写：陈海龙任冬梅　　墨冬梅 目录1综合说明11.1项目概况及背景11.2项目区基本情况11.3工程建设的任务和规模21.4工程建设标准及设计成果31.5工程施工组织设计41.6水土保持与环境影响评价71.7工程管理71.8工程投资概算及资金筹措71.9效益分析及综合评价81.10结论82项目区概况92.1基本情况92.2水文气象92.3工程地质及水文地质142.4经济社会情况162.5水利工程现状及存在的问题173工程建设任务及规模193.1工程建设的必要性193.2现状水资源供需平衡分析203.3工程任务和规模254工程总体布置275工程设计285.1工程设计依据285.2工程等级及标准285.3工程设计295.4主要工程量416机电及金属结构设计426.1设计依据42 6.2金属结构设计426.3主要工程量437工程施工组织设计447.1施工条件447.2施工导流457.3建筑材料457.4主体工程施工467.5施工交通运输477.6施工总布置477.7施工总进度488水土保持设计498.1防治责任范围498.2可能造成的水土流失危害498.3水土保持分区508.4防治措施总体布局508.5监测内容和方法518.6水土保持投资概算529环境保护设计549.1环境现状549.2工程分析及环境影响评价569.3环境保护措施579.4环境管理规划589.5环境保护投资概算619.6综合评价结论6110工程管理6210.1工程建设管理6210.2工程运行管理6310.2.1管理机构及编制6311工程招标6511.1招标范围的确定6511.2招标形式65 11.3招标组织形式6512工程投资概算及资金筹措6712.1工程概况6712.2投资主要指标6712.3编制依据6712.4编制办法6812.5工程投资7012.6概算表7013经济评价和效益分析8113.1工程概况8113.2主要评价依据、方法及参数8113.3经济评价82 1综合说明1.1项目概况及背景甘浚镇高家庄七、八社位于甘州区以西35km处的大磁窑河东岸，南依肃南县，西靠大磁窑河，是甘浚灌区的非黑河灌溉区，区内的唯一灌溉水源为大磁窑河。由于项目区与肃南县共用大磁窑河来水，在1980年1月22日至28日，原张掖地区水利局在甘浚乡主持召开了原张掖县、肃南县相关负责人参加的座谈会，就大磁窑河有关工程建设和分水时间达成了“定时不定量”的80分水方案。受此分水协议限制，高家庄七、八社灌水轮期固定，每个轮期灌水时间为69小时，引水量只与引水时段的来水量有关，不能根据作物需水量确定，所以一直存在区内的750亩农田无法得到适时、适量的科学灌溉的问题。对项目区水资源供需平衡分析，现状水平年项目区可供水总量满足灌溉需求，但因无调蓄工程，弃水较多，水资源浪费严重，在当地修建蓄水工程来调节来水和需水的不一致是十分必要的。为切实解决当地的灌溉问题，受甘州区水务局委托，甘州水利水电勘测设计院在经过对拟建的高家庄塘坝坝址进行了勘察、测绘工作，于2012年3月组织了专业技术人员进行了高家庄塘坝工程的初步设计工作，完成了《甘肃省张掖市甘州区甘浚镇高家庄塘坝工程初步设计报告》。1.2项目区基本情况甘浚镇高家庄隶属于甘浚灌区，高家庄七、八社位于甘州区以西35km处的大磁窑河东岸，南依肃南县，西靠大磁窑河，东距黑河13km，北距高家庄村委会约5km。该区属祁连山前洪积扇，地势西南高、东北低，地面坡度约为1/35，海拔高程介于1755～1698m之间。高家庄七、八社南北长约2km，东西宽约1.8km，总土地面积约5400亩。项目区现有农户60户、总人口260人，以种植业为主，主要种植作物有玉米、小麦、胡麻及豆类等，其中玉米制种约500亩左右，占实种面积的54%。据统计，2011年项目区农民人均年纯收入达到5233元。受地理条件限制，该两社为非黑河灌溉区，其农田灌溉依靠从大磁窑河引水灌溉，引水渠道为大磁窑二支渠，属大磁窑河流域范围。83 1.3工程建设的任务和规模⑴项目区存在的问题①河源来水时空分布不均，不能保证作物适时灌溉。该项目区灌溉唯一水源依靠大磁窑河径流，但由于大磁窑河径流主要依靠降雨和融雪补给，河源来水量在各时段分布不均匀，年内径流量变化很大（最大月平均径流，最小月平均径流）。项目区尚无调蓄工程，现状灌溉制度依据甘州区和肃南县的分水协议制定，灌水轮期固定，实际灌溉引水量只与分配引水时段的来水量有关，不能完全根据作物需水量确定，来水量大于灌溉需水量时，多余水不能引用而泄入河道，来水量小于灌溉需水量时，种植作物因缺水而受旱减产，加之无调蓄工程，导致作物需水时间与实际灌溉时间难以一致，无法保证750亩农田得到适时、适量的科学灌溉。②骨干渠道及田间工程的配套不完善造成水资源的利用率不高。项目区仅有的骨干渠道大磁窑二支二分支0000km建于1986年，年久失修，大部分渠底冲刷破损严重，完好率不足65%，渠道渗漏损失大。同时，由于受地理条件限制，项目区的耕地除部分集中外，其余大部分布置较为分散，田间斗农渠道分布较多，共有00条00km。受投资建设所限，田间工程配套率不高，现有高标准衬砌斗农渠00条00km，衬砌率不足00%，其余田间工程均为土沟输水，灌水效率低下，灌溉水利用系数仅为0.48，造成有限的水资源浪费严重，利用率不高。根据项目区现状水平年存在的主要问题，本次工程的主要任务为新建塘坝一座，用来存蓄不能适时灌溉的弃水，解决项目区水资源时段性短缺和不能适时供给灌溉的问题。⑵工程建设任务及规模现状水平年项目区综合净灌溉定额为420.6m3/亩，灌溉水利用系数为0.48，通过计算，灌溉需水量为65.72万m3，河源可供水量为194.72万m3，平衡分析：现状水平年项目区可供水总量满足灌溉需求，但因无调蓄工程，弃水较多，水资源浪费严重，且五月份缺水4.08万m3，10月份缺水3.62万m3，11月份缺水4.59万m3。拟建塘坝的库容满足设计灌溉面积750亩的一轮灌溉用水。项目区亩均一轮灌溉净用水量为65m3，规划水平年灌溉水利用系数为0.59，则750亩的一轮灌溉用水为8.26万m3，考虑到塘坝的水量损失，按需水量的1%折算，塘坝拟建库容应达到8.36万m3，因此，设计塘坝库容为8.4万m3。引水渠设计流量为2m383 /s，输水洞和输水渠的设计流量均为0.5m3/s。1.4工程建设标准及设计成果1.4.1工程建设标准根据《水利水电工程等级划分及洪水标准》(SL252-2000)，本次设计甘浚镇高家庄塘坝库容为8.4万m3，设计有效灌溉面积2000亩，该工程等别为Ⅴ等小（2）型工程。依据《灌溉与排水工程设计规范》(GB50288-99)的规定，蓄水、引水建筑物及灌溉渠道均按5级设计。经查《中国地震动参数区划图》（2001年版），项目区地震动峰值加速度0.15g，特征周期0.4s，各场区相应基本地震烈度为Ⅶ度。1.4.2工程主要设计成果㈠塘坝工程高家庄塘坝布置在高家庄八社以西约500m，大瓷窑河东岸滩地上。总库容8.4万m3。塘坝工程主要有：进水口、大坝、输水洞三部分组成。⑴大坝根据地形地质资料，大坝宜采用梯形断面碾压式土石坝，设计塘坝坝轴线总长575m，坝顶宽5m，迎水面坡比1:2.5，背水面坡比1:2.0，坝顶高程1708.10m，正常蓄水位1706.94m，上游库底高程1703.25m，下游库底高程1702.14m。大坝防渗采用复合土工膜，复合土工膜防渗体结构由铺膜基面（下垫层）、复合土工膜防渗层、上垫层、防护层共四层组成。设计土工膜铺设深度为上游坝坡法向深度0.5m的位置，下垫层为15cm厚的砂，上垫层为15cm厚的砂和20cm厚的砂砾料，防护层为30cm厚的干砌块石坝坡。⑵进水口进水口布置在塘坝上游上肩，为宽顶溢流堰进水口，分为沉砂池、进水口段、斜坡段、消力池四部分组成。沉砂池设置在进水口前，为矩形断面，池长20m，池宽20m,池深1.2m，厚度0.3m，全断面为C25钢筋砼结构。进水口段长5m，为矩形断面，净宽2.5m，净高0.8m，厚度0.3m83 ，全断面为C25钢筋砼结构。斜坡段为矩形明槽，坡比1:2.5（同塘坝坝坡），明槽净宽2.5m，净深0.8m，设计为C25钢筋砼结构，厚度0.3m。消力池设计长3.0m，净宽2.5m，净深1.0m，设计为C25钢筋砼结构，厚度0.5m。⑶输水洞输水洞布置在下坝，为坝下埋管式，分为进水口、压力洞段、竖井、无压洞段、输水渠五部分组成，洞身长（包括喇叭口和竖井）35m，洞身为矩形断面，净宽0.8m，净高1.2m，全断面为C25钢筋砼结构。八字墙进水口长4.5m，宽由2.5m渐变为0.8m；压力洞身长10m，净宽0.8m，净高1.2m；竖井闸室长4.0m，由平板钢闸门控制，一扇工作闸门和一扇检修闸门；闸后无压洞段长16.5m，与输水渠良好衔接。㈡渠道工程在满足塘坝蓄水，需从大磁窑二支渠末端分水闸新建长250m引水渠；在塘坝下游新建输水渠长610m将水引入高家庄斗渠分水闸；改建星光斗渠380m。本次新建引水渠和改建星光斗渠设计流量采用原渠道设计流量为2.0m3/s；新建输水渠设计流量采用输水洞设计流量0.5m3/s。经计算，设计引水渠道纵坡为1/25，输水渠纵坡为1/300，改建星光斗渠纵坡为1/31。渠道断面均采用弧形坡脚梯形断面，渠道衬砌厚度渠底为12cm，渠坡为从坡10cm渐变到底12cm，岸顶宽度为2.0m(不含封顶)，根据地质勘察资料，本次设计的渠道渠床座落在第四系上更新统（Q3）洪积砂卵砾石层上，厚度大，地下水埋深100m左右，对渠基与建筑物地基无影响，地基稳定可靠。砂卵砾石层为非冻胀性土，因此本工程不需采取防冻胀措施。本次设计新建各类渠系建筑物共5座，其中：水闸3座，车桥2座。1.5工程施工组织设计1.5.1施工条件工程位于甘州区以西35km处的大磁窑河东岸，南依肃南县，西靠大磁窑河，东距黑河15km，该区属祁连山前洪积扇，地势西南高、东北低，地面坡度约为1/35，海拔高程介于1755～1698m之间。施工现场设有简易道路，工程所需外来材料均可有公路运输到现场，施工条件比较方便。在施工现场修建蓄水池蓄水，灌溉期可在大磁窑二支渠二斗取水，其余均由汽车或拖拉机从附近水源抽取运送至施工现场。83 本工程地处张掖市甘浚镇南部区，距离甘浚镇农网系统约4～6km不能保证本工程的施工用电需要，需在施工现场需配置50kw的柴油发电机组，自发电作为电源。1.5.2施工导流根据工程所处地的实际情况，以及适宜施工的季节考虑，塘坝工程在4月下旬到5月底，安排在雨水较少的季节，因此塘坝工程不考虑施工导流。1.5.3天然建筑材料本工程距离黑河西岸35km，黑河是天然的砂石料场,各种砂石料级配合理,储量丰富,物理性能均能满足施工要求,砼粗细骨料可在黑河滩内的料场购买，土工膜支持层所用中细砂道开挖选用，坝体砌筑用大卵石人工在大瓷窑河拣集，坝体填筑料在坝体开挖的砂石料中分选。1.5.4主体工程施工（1）砂砾石开挖、回填工程施工①砂砾石开挖工程采用挖掘机开挖，库区内先用机械揭去草皮及两边的黄土，用载重汽车拉运到库区外附近料场坑槽弃置，运距约0.5-1km，其余砂砾石用于坝体夯填土。先粗挖成型，然后挂线精确整修成型。建筑物土方开挖亦采用人工开挖，严格控制开挖深度及边坡。②砂砾石回填采用74kw推土机推运回填，机械压实。推运距离50m。③砂砾石堤身填筑利用基础开挖出的砂砾石直接上堤，用载重汽车把从塘坝库区内开挖出的砂砾运至坝址处,剔除直径大于40cm的块卵石，石料拉运至坝址处，用推土机将砂石料分层铺设，采用18t～20t振动碾分层压实，每层厚度不大于50cm，碾压3～6次，压实相对密度不低于0.6。（2）混凝土工程施工本工程施工场地较集中，且建筑物工程量小，故采用0.4m383 移动式混凝土拌和机布设于各施工现场进行拌制混凝土。机动斗车配溜槽入仓，插入式振捣器振捣，人工抹面。平均运距0.5km。（3）细粒混凝土砌石工程施工细粒混凝土砌石只用于拦沙槛工程，采用0.4m3混凝土拌和机拌制，细粒混凝土和卵石料由斗车或架子车运至施工点，人工砌筑。（4）土工膜工程施工先在一布一膜复合土工膜下铺设15㎝厚的中细砂作为支持层，干密度不得小于1.4t/m3，均匀误差不可超过10%；再在一布一膜复合土工膜布上铺15㎝厚中砂，然后在上面铺20㎝厚砂砾石作为保护层，在保护层上再砌30㎝干砌石；铺筑土工膜时布在上,膜在下；室外施工宜在5℃以上，风力4级以下并无雨、无雪天气进行；焊接时基底表面应干燥，含水量宜在15%以下，膜面应用干砂布擦干净；铺设一布一膜复合土工膜时，应适当放松，并避免人为硬折和损伤，膜间形成的结点，应为T字型，不得形成十字型。1.5.5施工总体布置本工程为塘坝工程，施工作业面集中，地形较平坦、开阔，交通方便，施工期短，施工总布置应本着有利生产、方便生活、易于管理、节约用地、安全可靠和因地制宜的原则，施工用材料库、生产生活用房，采用集中布置。根据本工程施工战线较长的特点，管理单位、施工营地就近设在大瓷窑河滩内，共布置施工营地3处，营地内生产生活用房、堆料场、小型综合加工厂和零星材料库设在一起，工程共需修建临时房屋150m2，机械维修厂150m2，施工仓库100m2。1.5.6施工总进度根据本项目工程的施工条件及工程规模，并结合灌区的实际情况，对本次设计的工程进度做到如下安排。本项目总工期为2个月，从2011年4月份开始工程前期准备工作，包括临时房屋、施工营地建设、施工道路拓建、砼骨料及垫层采集拉运等，5月30日完成土建主体工程的施工，6月30日进行工程扫尾工作。83 1.6水土保持与环境影响评价（1）工程建设对环境的不利影响主要集中在施工期，运行期对地表水与地下水产生一定的影响，可能会减少局部区域的地下水补给量。（2）工程施工期对水、气、声环境的影响是暂时的，且影响很小。综合分析认为，工程建设是可行的，没有制约工程建设的环境。从本工程用地情况分析，本工程水土保持防治责任范围主要包括主体工程及管理区、取料场和施工工厂及生活区等。工程建设产生水土流失的因素主要是基础开挖、料场、以及机械碾压等造成的地表扰动，植被破坏，引起的水土流失。这些水土流失主要发生在建设期，工程运行期，随着工程各项措施的落实，水土流失将减少。工程永久占地主要是防洪堤占地。工程永久占地主要是塘坝、渠道及建筑物占地。工程开挖土方全部用于大坝填筑，不会产生弃料，不会产生水土流失。施工临时占地包括施工踏压区、生产生活区和施工道路占地。地貌依然以砂砾石为主，该区应在施工结束后，恢复自然原貌。本工程环境保护总投资为6.48万元，水土保持总投资为5.45万元，1.7工程管理本项目由甘州区甘浚水管所成立“甘州区高家庄塘坝工程建设管理处”作为项目法人，全面负责工程的立项、筹资、建设全过程负责。主要管理职责是负责筹集建设资金，落实所需外部配套条件，做好各项前期工作；负责组织工程设计、监理、设备采购和施工的招标工作，审定招标方案，对投标单位的资质进行全面审查，综合评选，择优选择中标单位；负责项目建设及组织验收和办理竣工决算、建后评价等工作。工程完成后拟建高家庄塘坝管理站管理，属甘浚甘浚水管所直接领导。高家庄塘坝管理主要范围包括引水渠、大坝、库区、生产生活区以及工程周边保护区；管理的主要内容包括工程的检查、观测以及工程的养护修理等。1.8工程投资概算及资金筹措高家庄塘坝工程概算总投资306万元，其中：工程部分投资294.0783 万元；移民和环境保护部分投资11.93万元。工程部分投资中，建筑工程投资228.22万元，金属结构设备及安装施7.54万元，工临时工程投资12.45万元，其他费用投资31.87万元，预备费14.00万元。移民和环境保护部分投资中，环境保护工程费6.48万元，水土保持工程费5.45万元。1.9效益分析及综合评价本工程实施后，改善项目区灌溉条件后产生的效益主要为种植效益。项目区现状灌水条件下有250亩面积不能保证灌溉，塘坝建成后，能保证250亩耕地的灌溉。250亩地的灌溉净效益为18.2万元。该工程的实施后，可以节约部分劳动力，节约劳力参与农副产品加工业。年增净效益为13.5万元。以上⑴～⑵项合计，共计增加灌溉净效益31.7万元。本项目经济内部收益率7.52%，高于社会折现率7%；经济净现值为16.22万元，大于零；经济效益费用比为1.03大于1，经济评价指标满足规范要求，因此，本项目在经济上是合理可行的。1.10结论高家庄塘坝布置在高家庄八社以西约500m，大瓷窑河东岸滩地上。主体所占地尽管为荒地，但在肃南县的地界上，因此，工程的建设仍需要甘州区与肃南县协议商定为前提。另一方面，塘坝工程的建成只能解决当地灌溉时间受限制的问题，而当地灌溉水利用率较低的现状仍然存在，为了使塘坝工程蓄节的水量能被有效地利用，建议在塘坝工程建成后，在当地发展节水灌溉工程，切实解决当地水资源短缺的问题。83 2项目区概况2.1基本情况张掖市甘浚灌区地处河西走廊中部，黑河中游左岸，位于甘州区西端，距城区35km处。灌区西南靠祁连山，北靠临泽倪家营乡，东靠四角墩滩，土地面积达345km2。灌区内绿洲与戈壁相间，地势由西南向东北倾斜，海拔高度在1500~1700m之间，属祁连山前冲洪积平原区。甘浚镇高家庄隶属于甘浚灌区，高家庄七、八社位于甘州区以西35km处的大磁窑河东岸，南依肃南县，西靠大磁窑河，东距黑河13km，北距高家庄村委会约5km。该区属祁连山前洪积扇，地势西南高、东北低，地面坡度约为1/35，海拔高程介于1755～1698m之间。高家庄七、八社南北长约2km，东西宽约1.8km，总土地面积约5400亩，现有耕地面积1500亩，实际灌溉面积750亩，该区耕地土层厚度为30～110cm，主要种植作物有玉米、小麦、胡麻及豆类等，其中玉米制种约500亩左右，占实种面积的54%。受地理条件限制，该两社为非黑河灌溉区，其农田灌溉依靠从大磁窑河引水灌溉，引水渠道为大磁窑二支二分支渠，属大磁窑河流域范围。2.2水文气象2.2.1流域概况甘浚高家庄塘坝水源为大磁窑河，属黑河水系的一级支流，发源于祁连山浅山区的肃南裕固族自治县境内拉格梁，南与黑河支流长干河分水，东邻黑河，西邻梨园河，由小瓷窑、盘道、干沟门、大草滩等十余条沟岔汇集而成，源地海拔高程3700m，干流平均坡降39‰，至出山口河长40km，流域面积261.3km2。距张掖城区约40km，地理位置为东经100°06′、北纬38°54′。上游植被稀疏，主要植物有珍珠、合头草、红砂、戈壁针茅等，一般发育不良，总覆盖率约为6.5%。中下游多为土石山，遇有暴雨或大雨水土流失严重。流域内土壤为山地灰棕漠土，土层薄厚不一，局部基岩裸露，含土甚少。83 出山口以下地势较为平坦，西南高东北低，海拔高程在1700m左右，因地处祁连山前冲洪积扇前缘，地表第四系松散土层颗粒较粗，主要为砂砾石和砂壤土组成。砂砾石区域透水性较强，难以保存植物生长所需水分，形成戈壁荒滩，砂壤土区域保水性稍好，靠引水灌溉形成灌区耕地和生态林草地。大瓷窑河位置见图2－1。2.2.2气象项目区大陆性温带干旱气候，冬夏较长，春秋较短，春季多风少雨，冬季较为寒冷。根据张掖市气象站资料统计分析，区内多年平均气温8.6℃，极端最低气温-28℃，最高气温38.5℃，多年平均降水量160mm，多年平均蒸发量2291mm，蒸发量远大于降水量，属典型的内陆干旱气候。年日照总小时数达3106h，年太阳辐射148.12kcal/cm2，属太阳辐射高值区，多年平均冻土深度120cm，年无霜期148d。具有日照时间长，太阳辐射高，昼夜温差大，降雨稀少,蒸发强烈，光热资源丰富的特点，适宜种植多种作物。2.2.3径流2.2.3.1径流特性大瓷窑河径流主要来源于大气降水和冰雪融水形成，径流量年内分配极不均匀。全年可分为4~5月春汛期，由上游冰雪融水和降雨补给；6~9月为夏秋洪水期，以大面积降水补给为主；10~12月为秋季平水期，以地下水补给及河槽储蓄量为主；次年1~3月为冬季枯水期，以地下水补给为主，水量小而稳定。径流年内分配5~9月占全年径流量的比例大约为89%左右。2.2.3.2径流计算大瓷窑河属无实测径流资料地区，年径流量采用以下方法确定：（1）利用多年平均径流深等值线图来推求：从《甘肃省地表水资源》查得大瓷窑河多年平均径流深为50mm，根据W=F×R÷10的公式推求年径流量，式中：W为年径流量（万m3）F为流域面积（km2）R为多年平均径流深（mm）经计算大瓷窑河多年平均径流量为1307万m3。83 (2)利用年径流系数等值线图和流域面雨量推求：从《甘肃省地表水资源》中查得大瓷窑河年径流系数α为0.23，出山口以上流域重心多年平均降水量221mm，图2-1大瓷窑河位置图83 根据W=F×α×P÷10的公式推求年径流量，式中：W为年径流量（万m3）F为流域面积（km2）α为径流系数P为多年平均降水量（mm）经计算大瓷窑河多年平均径流量为1328万m3。(3)利用已有评价成果确定大瓷窑河多年平均径流量根据甘肃省水文总站1984年编制的《甘肃省地表水资源》评价成果，查得大瓷窑河多年平均径流量为1360万m3，资料统计系列是从1956~1979年，本评价成果是水资源评价方面资料翔实、结论可靠、应用广泛的成果。根据以上分析，结合内陆河流域近年来水量偏丰的状况，综合确定大瓷窑河多年平均径流量为1360万m3。2.2.3.3年内分配过程大瓷窑河流域与梨园河流域虽然流域面积相差较大，但大瓷窑河是梨园河的一级支流，径流成因基本一致，均由降水和冰雪融水形成，来水过程相近，两河流降水、径流都集中在5~9月。大瓷窑河无实测径流资料，其年内分配过程以梨园堡水文站实测水文系列资料的年内分配比列进行推算。根据梨园堡水文站1954~2006年（1990~2006年资料为插补延长值）53年系列资料作频率分析，得到梨园堡站不同频率下的年径流量，利用大瓷窑河与梨园河的相似性，移用梨园堡站的CV、CS值，对大瓷窑河年径流量进行频率计算，即得大瓷窑河不同频率的年径流量，频率P＝25%时大瓷窑河径流量为1556万m3，P＝50%时为1336万m3，P＝75%时为1138万m3，大瓷窑河不同频率下年径流量见表2-1。表2-1大瓷窑河不同频率径流量单位：万m3统计参数P（%）CvCs/Cv25507513600.242155613361130从最不利于灌溉的原则出发，在梨园河系列资料中挑选不同频率下的典型年，利用同倍比缩放的方法推算得到梨园河不同频率下径流量年内分配过程，利用大瓷窑河与梨园河的相似性，将梨园河不同频率下的83 径流量年内分配所占比列移用到大瓷窑河，即得大瓷窑河不同频率的年径流量及月分配过程。5~9月径流量占年量的89.5%，当年10月至次年4月径流量占年量的10.5%。7~8月径流量占年量的55%。不同频率下地表径流量月分配见表2-2。根据大磁窑河不同频率下地表径流量月分配见表，可以得出大磁窑河不同频率下地表径流月平均流量表见表2-3频率一月二月三月四月五月六月七月八月九月十月十一月十二月年25%8.4187.7496.86229.24228.3220.9429.1423.9126.639.8223.2611.84155650%6.016.8421.2650.7673.40188.71497.99320.3396.9742.0222.718.95133675%15.287.65915.6115.6030.5796.00280.1380.8215.541.3816.8915.611130表2-2大瓷窑河不同频率下年径流量月分配表单位：(万m3）表2-3大瓷窑河不同频率月平均流量表单位：(m3/s）频率一月二月三月四月五月六月七月八月九月十月十一月十二月25%0.0310.0320.0260.1130.8520.8521.6021.5830.4880.1490.0900.04450%0.0220.0280.0790.1960.2740.7281.8591.1960.3740.1570.0880.03375%0.0570.0320.0580.0600.1140.3701.0461.4220.8310.1540.0650.0582.2.4水文资料可靠性分析大瓷窑河流域除具有康乐雨量站雨量资料外，再无其它实测水文资料，因此，分析计算时，采用临近流域莺落峡、鹦鸽咀水文站降水量和梨园堡水文站径流量相关统计参数推算大瓷窑河流域有关成果。康乐雨量站位于大瓷窑河流域上游，莺落峡和鹦鸽咀水文站虽不在该流域内，但地理位置、气候条件、纬度与大瓷窑中下游较为相近，计算流域面雨量时，采用的康乐雨量站、莺落峡和鹦鸽咀水文站的降水量资料，都具有较好的代表性、一致性和可靠性。83 大瓷窑河流域与梨园河流域虽然流域面积相差较大，但流域特性比较相似，径流成因一致，径流过程相近，因此，方案中大瓷窑流域有关径流量的分析计算成果，根据流域相似性原理，均参照梨园堡水文站相关参数和年径流过程进行推算。梨园堡水文站水文资料系列长，包含了丰、平、枯不同情况，代表性较好；部分资料通过插补延长连续，一致性较好，资料可靠性强。因此，各项计算成果可靠。2.3工程地质及水文地质2.3.1工程地质2.3.1.1区域地质⑴地形地貌高家庄塘坝工程位于甘州区城西35km处甘浚镇境内的祁连山北麓，大磁窑河出山口3km处，南靠祁连山，西北与临泽县相临。工程位于河西走廊凹陷带张掖盆地的南部地带，祁连山前冲洪积扇的扇顶及中部地带。整体地势西南高东北低，西南面以祁连山山前为界，向东北面地势渐低，由山麓的冲洪积扇顶部的砾石戈壁区逐渐过渡到扇中及扇缘地带的细土平原区，地形坡降1/25～1/80，从顶部向扇缘坡度由陡变缓，海拔1414～2200ｍ。地貌类型主要为山麓裙状洪积扇组成的山前倾斜平原，地势平坦，但地表受雨水洪流的冲蚀作用，细部地形较为复杂。⑵地层岩性工程位于祁连山与龙首山之间的河西走廊内，以祁连山和龙首山山前大断裂为界，形成了张掖盆地的基本地貌形态。张掖盆地自中、新生代以来，由于祁连山和龙首山断块上升，盆地相对凹陷，在流水作用下，盆地内沉积了巨厚的新生代地层。据区域地质资料显示，第四系地层厚度一般400-600m，项目区第四系厚度更是厚达900ｍ左右，岩性以砾卵石、砂砾卵石、亚粘土、亚砂土为主。中部和南部为上更新统（Q3）砂砾石，砾卵石层，颗粒粗大，北部为中上更新统（Q3+2）亚砂土，砂砾石，中粗砂等，50m以下分布有（Q2）砂砾石，中细砂，亚沙土等，岩层颗粒由南向北逐渐变细。据物探测量，灌区内第四系厚度400～1000m，有西南厚，东北薄的分布规律，南部厚度800～1000m，中部张肃公路一带大于1000m，北部400～600m。区内第四系分布与岩性特征如表（2-4）。⑶地质构造及地震工程位于祁吕贺兰山字型构造体系一祁吕弧形褶带西翼；河西构造体系。构造格架为临泽、甘州槽地及一系列断裂的组合。槽地位于祁连山与龙首山之间，展布方向为北西向，槽地内极大部分面积覆盖着第四纪沉积物。断裂分布于槽地两侧均为冲断层，走向与槽地展布方向相同。据《中国地震动参数区划图》（GB18306－2001），工程区地震动峰值加速度为0.2g83 ，地震动反应谱特征周期为0.4s。对应地震基本烈度为Ⅷ度。表2-4第四系分布与岩性特征表地层成因分布岩性特征全新统（Q4）冲—洪积（al-Pl）湖—沼积（l-h）风积（eol）各河（沟）谷的现代河床、漫滩及ⅠⅡ级阶地砂砾卵石，阶地上部为亚砂土、亚粘土，厚度2—30m。上更新统（Q3）冲—洪积（al-Pl）洪积（Pl）分布于区内广大平原和河谷Ⅲ、Ⅳ级阶地上部为亚砂土，下部为松散的砂砾卵石。中更新统（Q2）冰水—洪积（fgl-Pl）洪积（Pl）分布于山前台地，伏于盆地30—70m之下。以微胶结的砾卵石，砂砾石为主。下更新统（Q1）冰水—洪积（fgl-Pl）洪积（Pl）出露于南北山前，呈现丘陵台地基座，伏于盆地中上更新统之下。厚层状砾岩、砂砾岩夹砂岩。泥钙质胶结，局部为砂砾卵石，受新构造运动影响地层有一定倾斜。2.3.1.2库、坝区工程地质条件及评价经布置探坑勘探，库区、坝址区地层岩性主要为第四系全新统冲洪积砂卵砾石层，经探坑勘探揭露，该层厚度3～5m，沿河道向下游逐渐变厚，青灰色，结构松散～稍密，卵砾石成份为变质砂岩、硅质岩、石英岩、砾岩等，分选性和磨圆度较差，呈次棱角～次圆状。经取样试验(3组平均值)：颗粒组成为：200～80mm含量14.3％，80～20mm含量48.4％，20～10mm含量13.3％，10～2mm含量10.4％，2～0.5mm含量5.6％，0.5～0.25mm含量4.2％，0.25～0.075mm含量3.5％，＜0.075mm含量0.3％，岩性按颗分定名为卵石混合土，不均匀系数61.6，曲率系数4.97，天然干密度2.04g/cm3，紧密干密度2.16g/cm3，松散干密度1.75g/cm3，相对密度0.35，含泥量1.8％，抗剪强度：非饱和内摩擦角28030′,饱和内摩擦角26031′，渗透系数2×10-1cm/s（类比），具强透水性，临界水力坡降0.35（类比），允许水力坡降0.23。地下水埋深较深，对工程不产生影响。依据上述试验资料确定的地基允许承载力值为250～300kpa，变形模量25Mpa。地层承载性能好，是理想的坝基础持力层，不存在地基稳定和沉降变形问题。2.3.1.3建筑物工程地质条件及评价本次工程的建筑物为进水口和输水洞，进水口布置在塘坝上游上肩，为宽顶溢流堰进水口，输水洞布置在下坝，为坝下埋管式，83 其工程地质条件与库、坝区的地质条件一致。基础承载性能好。2.3.1.4天然建筑材料为降低工程造价，筑坝用天然建筑材料确定在库区内就地取材，其开采运输均方便，运距短，储量与质量均满足要求；块石料可在库区开挖的含漂石砂卵砾石中拣集，储量和质量均满足要求；混凝土粗、细骨料和土工模保护层砂料，选在黑河滩料场，储量与质量均满足要求，平均运距约35km.2.3.2水文地质工程区分布于河西走廊南部区，受构造和地貌条件的制约，含水岩层总的规律是自山前至盆地内部，含水层渐厚，地下水埋藏渐浅，颗粒渐细，由单一的潜水含水层渐变为多层的潜水—承压水含水综合体。项目区内地下水位埋深200～150m。含水层岩性由南向北颗粒逐渐变细，由单一的潜水变成多层结构的潜水—承压水。地下水水位位于工程基础以下，对工程建设无影响。地下水水质良好，矿化度一般小于1g/L，水化学类型属HCO3——SO42——Ca2+—Mg2+型水，对砼无侵蚀作用。2.4经济社会情况项目区现有耕地面积1500亩，实际耕种面积在1000亩左右，灌溉配水面积为750亩。项目区现有60户、260口人。项目区以种植业为主，粮食作物主要有小麦、玉米，经济作物主要有胡麻、玉米制种等。其中玉米制种约500亩左右，占实种面积的54%。近年来国家西部大开发政策使项目区经济产业得到了很大发展，随着农业节水灌溉和节水型社会建设等项目的顺利实施，使项目区水利工程建设力度加大，步伐加快，水利基础设施明显改善，经济保持稳定的发展势头，农业生产获得全面丰收，农村经济得到全面发展，基础设施建设增速显著，人民生活水平不断提高，据统计，2011年项目区农民人均年纯收入达到5233元。83 2.5水利工程现状及存在的问题2.5.1水利工程现状项目区现有甘浚镇高家庄七、八两社，总人口260人，灌溉配水面积为750亩。项目区的灌溉水源为大磁窑河，现有水利工程如下：项目区现有支渠一条，为大磁窑二支二分支，全长1.78km，从大磁窑二支引水。渠道始建于1986年，经过多年运行，渠坡、渠底冲刷破损严重，完好率不足65%；项目区现有斗渠2条，总长3.2km，其中总衬砌1.8km；现有农渠3条，总长3.7km，其中总衬砌1km。除以上渠道外，项目区无其他水源、灌溉工程。受地理条件限制，项目区的一半以上耕地分散，不能集中成片，田间工程除以上斗农渠外，输水均采用田间土沟，因此，灌溉水利用率较低。根据项目区所属的甘浚水管所测算提供，项目区的灌溉水利用系数仅为0.48。2.5.2项目区灌溉现状大瓷窑河出山口建成无坝取水口一处，建成大磁窑总干渠2.8km，大磁窑一支4km，大磁窑二支1.8km，灌溉总面积为5605亩，主要灌溉肃南县东西牛毛村、肃南康乐林场和甘州区甘浚镇五个村的部分农田。根据甘州区、肃南县就大磁窑河达成的“定时不定量”的协议，大瓷窑河灌溉水资源的水权分配方式为：每一灌溉轮期19天，其中肃南5天灌溉水权，甘州区14天灌溉水权（含肃南康乐林场）。甘州区14天灌溉水权期内分配给高家庄七、八社的灌溉时间为69小时（约3天）。各村社灌溉面积及每一轮期灌水时长见表2-5。表2-5大磁窑河受益村社灌溉面积及灌溉轮期内灌水时长表受益单位配水面积（亩）灌水时长所在渠道小时天甘浚镇东寺村13510.000.42大磁窑一支甘浚镇西洞村1538122.505.10大磁窑一支甘浚镇甘浚村96558.332.43大磁窑二支甘浚镇星光村61558.332.43大磁窑二支甘浚镇高家庄村七八社75069.002.88大磁窑二支肃南康乐林场30211.000.46大磁窑二支渠系灌溉1006.900.29大磁窑二支肃南东西牛毛村1200120.005.00合计5605456.0619.0083 因此，高家庄七、八社只能在规定轮期内进行灌溉，灌溉水量由河道来水量大小随机而定，受此分水协议的限制，项目区750亩农田无法得到适时、适量的科学灌溉。2.5.3项目区存在的问题受地理条件，基础设施条件和自然气候条件的制约，项目区还存在以下问题。（1）河源来水不均且无调蓄工程，固定的灌溉轮期造成作物不能保证灌溉。大磁窑河径流集中在每年汛期6～9月份，由于受降水影响，年内径流量变化很大，河源来水量在各时段很不均匀，4—6月来水量占全年总量的24%，7—9月来水量占全年的67%。项目区无调蓄工程，灌水轮期固定，引水量只与引水时段的来水量有关，水大则多灌，水小则少灌，由天气状况而定，不能根据作物需水量确定。这些现状导致750亩农田无法得到适时、适量的科学灌溉，其中，约有250亩农田不能适时保灌。（2）骨干渠道的老化失修以及田间工程的配套不完善造成水资源的利用率不高。项目区仅有的骨干渠道大磁窑二支二分支建于1986年，年久失修，破损严重，完好率不足65%。同时，由于受地理条件限制，项目区的耕地除部分集中外，其余部分较为分散，致使田间配套工程建设受限，田间多为土沟输水，灌水效率低下，灌溉水利用系数仅为0.48，造成原本有限的水资源浪费严重。83 3工程建设任务及规模3.1工程建设的必要性受地理条件限制，项目区灌溉水源完全依靠大磁窑河，无补充水源，由于项目区水资源十分有限，地下水资源因埋藏较深难以开采，所以，水利工程成为当地农业生产和农村经济发展的生命线。该项目区同灌区内黑河灌溉区相比发展较慢，水利基础设施条件相对较差，严重制约了项目区农村经济的协调、健康和可持续发展。因此，必须加快项目区水利建设步伐，在开源没有条件的情况下，实施以节水为中心的小型农田水利工程建设，拟建调蓄工程来解决项目区水资源不能适时、适量配给的问题。⑴该工程的建设是项目区农业生产发展的迫切需要。项目区主要以农业生产为主，近年来，随着惠农政策的实施，基础设施逐步改善，农业科技不断投入，粮食产量逐年增长，农业经济出现了稳步增长的良好势头。但由于项目区水资源十分有限，而现有水利设施破损，水资源渗漏损失大，灌溉水利用系数仅为0.48，致使有限的水资源不能有效利用。同时，项目区无调蓄设施，受到“定时不定量”的分水方案的限制，作物需水时间和需水量与河源来水时间及来水量存在着很大的矛盾，致使750亩农田无法得到适时、适量的科学灌溉，产量由此受到影响，这严重制约着项目区农业生产的发展，因此，该工程的建设将会帮助项目区调蓄用水，使项目区来水和需水不一致的情况，以及水资源的供需矛盾有所改善，是项目区农业生产发展的迫切需要。⑵该工程的建设是实现项目区农业增效、农民增收的重要保障。该工程作为小型农田水利工程，与大中型水利比较而言，承担的社会、经济责任和作用较小，涉及的利益主体关系简单。但是，它直接作用于项目区的农业生产，为农业生产提供直接服务。该工程的建设是项目区提高粮食生产能力的关键，粮食生产能力提高了，带动农民收入的增加，随即促进了项目区农村经济的发展。综上所述，该工程的建设是缓解项目区水资源供需矛盾，提高水的利用率，实现水资源的可持续利用，改善农业生产水利条件，提高农业综合生产能力，全面建设小康社会的支撑和保障通过该工程的建设实施，可以充分利用土地资源，最大限度地发挥灌溉效益，使项目区人民早日脱贫致富。因此，该工程的建设实施83 是十分必要的，也是十分迫切的。3.2水资源供需平衡分析3.2.1水平年现状水平年：2011年规划水平年：2015年3.2.2现状水资源平衡分析3.2.2.1现状可利用水资源量⑴引水分配原则甘州区、肃南县就大磁窑河有关工程建设和分水时间达成的协议：大瓷窑河通过大磁窑总干渠、大磁窑一支、大磁窑二支引水，灌溉总面积为5605亩，主要灌溉肃南县东西牛毛村、肃南康乐林场和甘州区甘浚镇五个村的部分农田。大瓷窑河灌溉水资源的水权分配方式为：每一灌溉轮期19天，其中肃南5天灌溉水权，甘州区14天灌溉水权（含肃南康乐林场）。甘州区14天灌溉水权期内分配给高家庄七、八社的灌溉时间为69小时（为2.875天）。各村社灌溉面积及每一轮期灌水时长见表2-5。该塘坝建成后，引水方式严格按照“定时不定量”的分水方案执行。⑵可供水量高家庄七、八社通过大磁窑二支引水。大磁窑二支设计流量为2m3/s，根据大瓷窑河P=50%来水过程，大磁窑河月平均流量见表2-3，月平均最大流量为1.859m3/s，P=50%情况下，大瓷窑灌区高家庄七、八社片年可供水能力为194.72万m3/a。项目区可供水量年内分配过程见表3-1，可供水量按月分配表见表3-2。3.2.2.2项目区现状需水量项目区人饮工程以实施完成，可满足现状和设计水平年的人畜引水，故项目区现状需水量不考虑人畜需水量，主要为灌溉需水量。⑴主要参数83 ①灌溉设计保证率：项目区属干旱地区，依据《灌溉与排水工程设计规范》GB50288—99规定，灌溉设计保证率拟定为P=50%。②灌溉面积据村社提供资料，现有可耕地面积1500亩左右，实际耕种面积在1000亩左右。据水务部门提供资料：灌溉配水面积为750亩。设计灌溉面积为750亩。表3-1高家庄七、八、社现状水平年可供水量明细表月份灌水轮次时段（日期）时长（h）平均流量（m3/s）可供水量（万m3）备注3月冰冻期4月一轮7日至9日690.24.97灌溉期二轮26日至28日690.24.975月三轮15日至17日690.276.716月四轮3日至5日690.7318.13五轮22日至24日690.7318.137月六轮11日至13日691.8646.20七轮30日至31日481.8632.148月1日211.29.07八轮18日至20日691.229.819月九轮10日至12日690.379.19十轮25日至27日690.379.1910月十一轮14日至16日690.163.9711月十二轮2日至4日690.092.2412月　　　　　冰冻期1月　　　　　2月　　　　　合计　　828　194.72　表3-2高家庄七、八、社现状水平年可供水量按月分配表月份4567891011合计可供水量9.946.7136.2778.3438.8818.383.972.24194.72⑵灌溉制度根据项目区农作物需水量、需水时间、气象因素、自然条件等试验结果以及作物种类、种植比例、灌水方式、引水时间等确定作物的灌溉制度。现状水平年项目区综合净灌溉定额为420.6m3/亩。现状水平年灌溉制度见表3-3。⑶灌溉水利用系数项目区现状水平年灌溉制度比较落后，管理粗放；渠道老化、田间配套程度低、工程效益差。农业灌溉沿用传统的灌溉方式，水的利用效率不高，83 根据项目区所属的水管所测算提供，项目区现状水平年灌溉水利用系数为0.48。⑷项目区现状需水量项目区现状水平年作物灌溉制度及灌溉水利用系数，计算得灌区各水平年作物灌溉需水量见表3－3。表3-3现状水平年项目区灌溉制度表作物名称　种植面积（亩）种植比例(%)灌水次数灌水定额(m3/亩)灌溉定额(m3/亩)起止时间灌水天数(天)起止春麦13518.01704084月7日4月9日2.87518.02625月15日5月17日2.87518.03626月22日6月24日2.87518.04627月30日8月1日2.87518.05629月10日9月12日2.87518.0泡地9011月2日11月4日2.875玉米405541754255月15日5月17日2.875542656月3日6月5日2.875543657月11日7月13日2.875544658月18日8月20日2.875545659月25日9月27日2.87554泡地9010月14日10月16日2.875油料172.5231904384月26日4月28日2.875232625月15日5月17日2.875233626月22日6月24日2.875234627月30日8月1日2.875235629月10日9月12日2.87523泡地10011月2日11月4日2.875其他37.551623385月15日5月17日2.87552626月22日6月24日2.87553627月30日8月1日2.87554629月10日9月12日2.8755泡地9011月2日11月4日2.875合计750100.0　　420.58　　　3.2.2.3项目区现状水资源供需平衡分析项目区现状水平年无调蓄工程，项目区现状水平年P=50%保证率下可供水量和需水量情况及平衡情况见表3-4。83 表3-4高家庄七、八、社现状水平年水资源供需平衡表月份4567891011合计可供水量9.946.7136.2778.3438.8818.383.972.24194.72需水量5.2010.789.948.586.859.947.596.8365.72余缺水量4.73-4.0826.3369.7632.038.44-3.62-4.59129.00由表3-4可以看出，现状水平年项目区可供水总量满足灌溉需求，但因无调蓄工程，弃水较多，水资源浪费严重，且五月份缺水4.08万m3，10月份缺水3.62万m3，11月份缺水4.59万m3。3.2.3规划年水资源平衡分析本次新建塘坝主要是解决作物需水时间和需水量与河源来水时间及来水量存在不一致的问题。拟建塘坝的库容满足设计灌溉面积750亩的一轮灌溉用水。项目区亩均一轮灌溉净用水量为65m3，规划水平年灌溉水利用系数为0.59，则750亩的一轮灌溉用水为8.26万m3，考虑到塘坝的水量损失，按需水量的1%折算，塘坝拟建库容应达到8.36万m3，因此，设计塘坝库容为8.4万m3。3.2.3.1径流调节计算塘坝建成后，项目区灌溉期的可供水量可以得到调节，水资源的供需矛盾基本得到解决，750亩耕地的灌溉用水得到满足，塘坝的径流调节计算见表3-5。由表可看出塘坝建成后，可以解决项目区5、10、11月份缺水的问题。表3-5塘坝的径流调节计算月份引水时段（日期）时长（h）河道来水可供水量（万m3）灌溉用水量来水量-用水量塘坝运行情况塘坝蓄水量塘坝水量损失塘坝扣除损失后的量平均流量（m3/s）径流量（万m3）余水缺水4月1日至6日1440.210.37　　　　　　　　7日至9日690.24.974.971.973.00　蓄水3.000.032.9710日至25日3870.227.86　　　　蓄水3.000.032.9726日至28日690.24.974.973.231.74　蓄水4.740.054.6929日至30日510.23.67　　　　蓄水4.740.054.695月1日至14日3360.2732.66　　　　蓄水4.740.054.6915日至17日690.276.716.7110.78　4.07蓄水0.660.010.6618日至31日3390.2732.95　　　　蓄水0.660.010.6683 6月1日至2日480.7312.61　　　　蓄水0.660.010.663日至5日690.7318.1318.135.4812.65　蓄水8.400.088.326日至21日3870.73101.70　　　　不蓄水8.400.088.3222日至24日690.7318.1318.134.4613.67　不蓄水8.400.088.3225日至30日1470.7338.63　　　　不蓄水8.400.088.327月1日至10日2401.86160.70　　　不蓄水8.400.088.3211日至13日691.8646.2046.205.4840.72　不蓄水8.400.088.3214日至29日3871.86259.14　　　不蓄水8.400.088.3230日至31日481.8632.1432.143.1129.03　不蓄水8.400.088.328月1日211.29.079.071.377.70　不蓄水8.400.088.322日至17日3871.2167.18　　　不蓄水8.400.088.3218日至20691.229.8129.815.4824.33　不蓄水8.400.088.3221日至31日2671.2115.34　　　不蓄水8.400.088.329月1日至9日2160.3728.77　　　　不蓄水8.400.088.3210日至12日690.379.199.194.464.73　不蓄水8.400.088.3213日至24日2910.3738.76　　　　不蓄水8.400.088.3225日至27日690.379.199.195.483.71　不蓄水8.400.088.3228日至30日750.379.99　　　　不蓄水8.400.088.3210月1日至13日3120.1617.97　　　　不蓄水8.400.088.3214日至16日690.163.973.977.59　3.62放水4.780.054.7417日至31日3630.1620.91　　　　不蓄水4.780.054.7411月1日240.090.78　　　　不蓄水4.780.054.742日至4690.092.242.246.83　4.59放水0.190.000.1912月1日至31日744　　　　　　　0.190.000.191月1日至30日720　　　　　　　0.190.000.192月1日至28日672　　　　　　　0.190.000.193月1日至31日744　　　　　　　0.190.000.19合计　897　1274.73194.7265.72　　　　　　3.2.3.2规划年水资源平衡规划年，项目区在种植结构不做调整，继续分水协议的情况下，拟建塘坝在50%的来水频率和下，4月底可蓄满水4.74万m3，满足5月份的灌溉缺水量；6月底可蓄满水8.4万m3，不在蓄水，可满足10、11月份的灌溉缺水量。规划年的水资源供需平衡见表3-6。因此，在规划水平年塘坝建成后，项目区水资源供需平衡。表3-6高家庄七、八、社规划水平年水资源供需平衡表月份4567891011引水量9.946.7136.2778.3438.8818.383.972.24塘坝初始蓄水量　4.740.668.408.408.408.404.78可供水量9.9411.4536.9386.7447.2826.7812.377.0283 需水量5.2010.789.948.586.859.947.596.83余缺水量4.740.6626.9978.1640.4316.844.780.19塘坝月末蓄水量4.740.668.48.48.48.44.780.193.3工程任务和规模3.3.1工程任务根据项目区现状水平年存在的主要问题：无调蓄设施，受到“定时不定量”的分水方案的限制，作物需水时间和需水量与河源来水时间及来水量存在着很大的矛盾，致使750亩农田无法得到适时、适量的科学灌溉，产量由此受到影响。本工程的主要任务为新建塘坝一座，用来存蓄不能适时灌溉的弃水，解决项目区水资源时段性短缺和不能适时供给灌溉的问题。3.3.2工程规模①塘坝设计库容拟建塘坝的库容满足设计灌溉面积750亩的一轮灌溉用水。项目区亩均一轮灌溉净用水量为65m3，规划水平年灌溉水利用系数为0.59，则750亩的一轮灌溉用水为8.26万m3，考虑到塘坝的水量损失，按蓄水量的1%折算，塘坝拟建库容应达到8.36万m3，因此，设计塘坝库容为8.4万m3。②引水渠设计流量从高家庄七、八、社现状水平年可供水量明细表（表3-1）可以看出，现状灌溉最大引水流量为1.86m3/s，塘坝引水渠通过大磁窑二支引水，经查大磁窑二支设计流量为2m3/s，因此本次设计拟建塘坝引水渠设计流量为2m3/s。③输水洞及输水渠设计流量输水洞设计流量按《灌溉与排水工程设计规范》（GB50288—99）提供的公式计算:Qn=qsA/ηn式中:Qn——设计流量(m3/s)qs——设计灌水率(m3/s·万亩)83 As——该渠道灌溉面积（万亩）ηn——灌溉水利用系数根据上述原则，推求得输水洞及输水渠设计流量为0.5m3/s。83 4工程总体布置甘浚镇高家庄渠系规划经过多年的建设，渠、路、林、田布局基本合理，本着尽量少占或不占耕地的原则，渠线仍沿原渠线布置；渠系建筑物尽可能优化合并，把一些能够利用的建筑物，尽可能布置在一起。本次设计工程总体布置为：（1）由于大磁窑河来水不均匀，当地又无调蓄工程，灌水轮期固定，引水量只与引水时段的来水量有关，水大则多灌，水小则少灌，这些现状导致750亩农田无法得到适时、适量的科学灌溉。为提高河道来水利用率，拟在高家庄八社以西约500m，大瓷窑河东岸滩地上修建塘坝1座。（2）在满足塘坝蓄水，需从大磁窑二支渠末端分水闸新建长250m引水渠；在塘坝下游新建输水渠长610m将水引入高家庄斗渠分水闸；改建星光斗渠380m。83 5工程设计5.1工程设计依据⑴《水利水电工程等级划分及洪水标准》(SL252-2000)；⑵《灌溉与排水工程设计规范》(GB50288-99)；⑶《小型水利水电工程碾压式土石坝设计导则》(SL189-96)；⑷《碾压式土石坝设计规范》(SL274-2001)；⑸《土工合成材料应用技术规范》(GB50290-98)；⑹《节水灌溉工程技术规范》(GB/T50363-2006)；⑺《水工混凝土结构设计规范》SL191-2008；⑻《水闸设计规范》SL265-2001；⑼《水工建筑物抗震设计规范》SL203-97、DL5073-2000；⑽《渠系工程抗冻胀设计规范》（SL23－2006）；⑾《水工建筑物抗冰冻设计规范》（SL211-2006）；⑿《水工砼结构设计规范》（SL/191-2008）；⒀《渠道防渗工程技术规范》(SL18-2004)等。5.2工程等级及标准根据《水利水电工程等级划分及洪水标准》(SL252-2000)，本次设计甘浚镇高家庄塘坝库容为8.4万m3，设计有效灌溉面积2000亩，该工程等别为Ⅴ等小（2）型工程。依据《灌溉与排水工程设计规范》(GB50288-99)的规定，蓄水、引水建筑物及灌溉渠道均按5级设计。经查《中国地震动参数区划图》（2001年版），项目区地震动峰值加速度0.15g，特征周期0.4s,各场区相应基本地震烈度为Ⅶ度。83 5.3工程设计5.3.1塘坝工程5.3.1.1设计基本资料①水源：高家庄塘坝水源为大瓷窑河道非灌溉期余水和灌溉期弃水，水量恒定，无泄洪要求。根据对甘浚镇水资源利用情况的调查，除每年5月上旬开始至11月上旬（6个月），水量直接用于现有耕地灌溉外，大部分余水和洪水下在灌溉完成后，水流直接泄入河道。根据计算，蓄水量约为8.4万m3。②特征水位正常蓄水位：1706.94m，对应库容8.4万m3。③多年平均最大风速：v=17.0m/s；最大吹程170m。④引水渠设计流量2.0m3/s，输水洞设计流量0.5m3/s。⑤工程地质高家庄塘坝工程坐落在冲洪积扇之上，地势开阔，地形基本平坦，地层结构简单且稳定，无不良地质构造，坝址地基满足建坝条件。为增加库容并降低工程造价，筑坝用天然建筑材料确定在库区内就地取材，其开采运输均方便，运距短，储量与质量均满足要求。土石料开挖后的库底及周边将成为强透水地基，需作防渗处理，建议防渗材料选用土工合成材料较为合理。库区与坝体的防渗体应连为一体，达到整体而有效防渗的目的。库区与坝体形成后均为块碎石土，棱、尖角颗粒较多，对土工合成材料将会造成一定程度的破坏，故须加强对土工合成材料的保护。建筑物工程地质条件均较好，但须采取可靠的防冻胀处理措施。输水洞及其竖井基础均须坐落于冲洪积块碎石土之内，其地基稳定可靠，基础须置于冻土深度以下。天然建筑材料为就地取材，开采运输均很方便，储量与质量满足工程建设需要。⑥筑坝砂砾石材料试验指标γmax＝2.16g/cm3，γmin＝1.75g/cm3；emax=0.578，emin=0.269。83 5.3.1.2工程布置高家庄塘坝布置在高家庄八社以西约500m，大瓷窑河东岸滩地上。工程主要有：进水口、大坝、输水洞三部分组成。设计塘坝坝轴线总长575m，坝顶宽5m，迎水面坡比1:2.5，背水面坡比1:2.0，坝顶高程1708.10m，正常蓄水位1706.94m，上游库底高程1703.25m，下游库底高程1702.14m，总库容8.4万m3。水位--库容曲线见下图。水位-库容关系曲线1702.001702.501703.001703.501704.001704.501705.001705.501706.001706.501707.001707.500.000.110.451.021.702.413.163.944.755.616.497.428.4库容（万立方米）水位（米）5.3.1.3工程设计㈠塘坝坝体材料该工程坝址附近天然砂石料丰富，且质量良好，而土料土质较差，因此砂砾石是较为理想的筑坝材料，选择砂砾石筑坝是唯一可行的方案。㈡塘坝坝体防渗设计坝体防渗采用壤土防渗与土工膜防渗比较，由于库区、坝址区上部主要为第四系全新统洪积土黄色重粉质砂壤土，厚度0.5～1.5m左右，土层分布不连续、薄厚不等，局部缺失，经现场5组试坑渗水试验测定，该层土的平均渗透系数为5.6×10-4cm/s，属中等透水层，基本不具备防渗功能，不能作为天然防渗铺盖对待，而只能作为一般土料加以利用，同时库区周围15km范围内无防渗土料，故坝体防渗采用土工膜防渗。83 ㈢塘坝设计（1）塘坝横断面设计①坝坡拟定根据计算选定迎水面坝坡设计坡比为1:2.5，背水面设计坡比为1:2.0。②坝顶高程拟定根据水文分析，正常蓄水位1706.94m，多年平均年最大风速为17m/s,吹程170m；在不同工况下各设计水位加安全超高值确定坝顶高程。③计算工况的确定根据《碾压土石坝设计规范》(SL274-2001)规定，结合本工程实际运用情况，确定如下两种工况进行计算。工况Ⅰ：正常蓄水位加正常运用条件的坝顶超高；工况Ⅱ：正常蓄水位加非常运用条件的坝顶超高，再加地震安全加高。④坝顶超高的确定坝顶超高按《碾压式土石坝设计规范》(SL274-2001)规定的下式确定：Y=R+e+A式中：Y——坝顶在静水位以上的超高，m；R——风浪沿着坝坡的最大爬高，m；e——最大风壅水面高度，m；A——安全加高，正常运用情况下取A＝0.5m，非常运用情况下取A＝0.3m，地震涌浪高度取0.5m。风浪沿着坝坡的最大爬高R，按《碾压式土石坝设计规范》(SL274-2001)推荐的公式计算。a.波浪的平均波高和平均波长计算波浪的平均波高Hm和平均波长Lm，按莆田试验站公式计算，其中计算风速：正常运用情况下取多年平均最大风速的1.5倍；非常运用情况下取多年平均最大风速。b.平均波浪爬高计算平均波浪爬高Rm按下式计算式中：m——坝坡迎水面坡度系数；83 K△——坝坡的糙率渗透系数，取K△＝0.75；Kw——经验系数，取Kw＝1.3；c.设计波浪爬高设计波浪爬高R采用累积频率为5％的爬高值，R/Rm的比值按规范确定。d.风壅增水高度e按下式计算：式中：e—计算点的风壅水面高度（m）；K—综合摩阻系数，取K=3.6×10-6；V—设计风速，按计算波浪的风速确定；根据张掖市气象站资料查得，汛期多年平均最大风速为17.0m/s，设计风速为汛期多年平均最大风速的1.5倍；F—由计算点逆风向量到对岸的距离（m）；d—水域的平均水深（m）；β—风向与垂直于堤轴线的法线的夹角（度）。通过对不同运用条件下的坝顶超高计算，再加上相对应的设计水位得到坝顶设计高程，在计算工况下，坝顶高程最大值为1708.02m，则确定坝顶设计高程为1708.10m。计算成果见塘坝坝顶高程计算成果表5-1。⑤坝顶宽度确定根据《小型水利水电工程碾压式土石坝设计规范》(SL274-2001)的规定，坝顶宽度取5～10m，结合当地已建工程，确定高家庄塘坝坝顶宽度为5m。⑥坝体结构设计大坝防渗采用复合土工膜，复合土工膜防渗体结构由铺膜基面（下垫层）、复合土工膜防渗层、上垫层、防护层共四层组成。设计土工膜铺设深度为上游坝坡法向深度0.5m的位置，下垫层为15cm厚的砂，上垫层为15cm厚的砂和20cm厚的砂砾料，防护层为30cm厚的干砌块石坝坡。a.复合土工膜防渗设计n材料选择复合土工膜防渗具有防渗效果好，施工简单等优点。所以本次设计选择PE聚乙稀复合土工膜（两布一膜）作为防渗材料，土工膜型号为SN/PE-10-300-0.5。83 表5-1塘坝坝顶高程计算成果表名　　称下坝工况Ⅰ工况Ⅱ计算风速W(m/s)25.517.0计算吹程D(m)170170水域平均深度Hm(m)4.254.25平均波高hm(m)0.180.12平均波长Lm(m)5.533.55平均波浪爬高Rm(m)0.380.28安全加高A(m)0.50.3风壅高度e(m)0.0030.002地震涌浪高度(m)0.5坝顶超高Y(m)0.8831.082正常蓄水位(m)1706.941706.94计算坝顶高程(m)1707.821708.02坝顶高程(m)1708.101708.10n土工膜厚度的确定根据《水利水电工程土工合成材料应用技术规范》SL/T225-98之规定，堤防和坝防渗土工膜厚度不应小于0.5mm。故本次结合工程实际情况确定复合土工膜设计厚度为0.5mm(膜的厚度)。表5-2两布一膜PE聚乙稀复合土工膜物理力学指标膜厚耐静水压总单位面积质量断裂强力断裂伸长率CBR顶破强力撕破强度剥离强度mmMpag/m2KN/m%KNKNN/cm0.50.830010.030-1001.90.32》6n下部垫层设计83 根据本工程的实际情况，接近膜料的砂砾坝壳料粒径不能太大，铺膜料前需洗坡，使坝坡平整，压实度达到设计要求，然后铺砂15cm厚，经压作为下部垫层。n上部垫层设计复合土工膜的防渗效果取决于施工中和运行过程中塑料膜的完好程度，为了防止人畜践踏、动植物破坏以及上部干砌石防护层施工时造成的破坏，所以需在复合土工膜上铺设垫层以保护保护土工膜。上垫层为厚15cm砂和厚20cm的筛制砂砾料，砂砾料粒径范围为5mm～40mm，要求级配连续。n防护层设计为防止高家庄塘坝水位下降或水流冲刷引起复合土工膜等结构的滑塌等破坏，设计在上垫层上铺设30cm厚的干砌块石作为塘坝内坝坡。干砌块石料粒径不小于25cm。n抗滑槽设计为了加大膜料与下垫层、膜料与保护层之间的摩擦系数，沿坝坡每5m设一抗滑槽，其结构尺寸为深40cm，底宽20cm，口宽40cm。b.筑坝材料设计对于砂砾石，根据规范要求砂砾石是以相对密度为设计控制指标，并且不低于0.75。本工程相对密度采用0.75。根据　　式中：Dr=0.75，　emax=0.578，　emin=0.269（试验指标）γmax＝2.16g/cm3，　　　γmax＝1.75g/cm3（试验指标）；经计算设计孔隙比e=0.346,设计干容重γd=2.04g/cm3。故采用设计干容重γ干＝2.04g/cm3，设计孔隙比0.346，砂砾石相对密度0.75。相应内摩擦角：饱和情况为26°31′，非饱和情况为28°30′；凝聚力饱和情况21Kpa，非饱和情况40Kpa。c.迎水面坝坡砌护设计为了保护上游坝坡免受风浪破坏或塘坝水位急剧下降造成的破坏，进而威胁防渗土工膜的安全，在上游坝坡土工膜砂砾石上垫层上设置30cm厚的干砌块石护坡。d.背水面坝坡砌护设计83 背水面坝坡为1：2砂砾石坝坡。e.坝基清基处理清除坝基表层的腐殖质土、杂草及植物根系，然后进行碎石土夯填。㈣塘坝渗流分析由于本塘坝采用全封闭式防渗措施，即坝坡及库区全部采用复合土工膜防渗，根据已建塘坝，复合土工膜防渗效果较好，基本无渗漏，故本此暂不做渗流分析计算。㈤塘坝稳定计算①大坝整体抗滑稳定计算a.计算目的土坝稳定计算的目的是复核各段坝体在自重、渗透压力、孔隙水压力和其他外荷载作用下，具有足够的稳定性，不致发生通过坝体或坝体与坝基接触面的整体剪切破坏。b.计算参数依据本次地质勘查成果，计算参数见表5-3。表5-3塘坝坝体和坝基物理力学指标表土体分类湿密度(γd)(g/cm3)饱和密度(γd)(g/cm3)浮密度(γd)(g/cm3)强度指标(水上)强度指标(水下)渗透系数(cm/s)Ccu(KPa)￠(。)Ccu(KPa)￠(。)砂砾石2.152.301.304028°30′2126°31′8.6×10-1c.计算方法根据《设计导则》(SL189-96)，塘坝坝坡抗滑稳定计算采用静力稳定计算，静力稳定计算又采用刚体极限平衡法。本坝采用《碾压式土石坝设计规范》(SL274—2001)推荐的瑞典圆弧法，公式如下：式中：W——土条重量；Q、V——分别为水平和垂直地震惯性力；U——作用与土条底面的孔隙压力；83 α——条块重力线与通过此条块底面中心点的半径之间的夹角；b——土条的宽度；c/、ψ/——土条底面的抗剪强度指标；Mc——水平地震惯性力对圆心的力矩；R——圆弧半径。计算方法采用北京理正软件设计研究院有限公司编制的《理正边坡稳定分析软件》（5.11版）中复杂土层土坡稳定计算程序进行坝坡稳定计算。d.计算工况结合塘坝实际，从蓄水到降水的各个时期，受到不同的荷载作用，根椐《小型水利水电工程碾压式土石坝设计导则》(SL189-96)及《水工建筑抗震设计规范》(DL5073-1997)的规定，稳定计算考虑以下几种荷载的组合情况：——正常高水位上、下游坝坡的稳定计算。——正常高水位遇地震上、下游坝坡的稳定计算。塘坝无泄洪及其它原因使库水位产生骤降，故不考虑库水位骤降工况。e.计算参数根据坝体及坝基土料的各项物理力学指标试验资料，确定坝体及坝基土料的各项物理力学指标如表5.3-3。在实际计算中，砂砾石的抗剪强度C值按水上5Kpa水下3Kpa考虑。f.计算结果根据选定的各坝段典型横断面尺寸计算各种情况组合下的上、下游坝坡稳定计算成果见表5-4。表5-4大坝抗滑稳定计算成果汇总表大坝最大坝高典型断面荷　　载　　组　　合上游坝坡稳定安全系数是否稳定下游坝坡稳定安全系数是否稳定允许最小安全系数正常高水位稳定渗流期（1706.94m）1.165稳定1.168稳定1.15正常高水位稳定渗流期遇地震（1706.94m）1.062稳定1.065稳定1.0583 根据以上稳定计算结果可知，对于各坝段上游坝坡和下游坝坡在正常运用及非常运用条件下整体抗滑均是稳定的，但上游坝坡局部砂砾石与土工膜之间可能存在相对滑动，故对前坝坡还要进行保护层稳定计算。②前坝坡保护层抗滑稳定计算前坝坡保护层稳定分析按下式进行计算。K=f/tgα式中：α——坡角，tgα=1/2.5；f——土工膜与保护层及垫层的摩擦系数，f＝0.5K——安全系数；坝坡稳定分析计算成果见表5-5。表5-5上游坝坡土工膜保护层稳定计算成果表坝坡稳定安全系数允许值［K］计算最小值Kmin前坝坡保护层1.251.25抗滑稳定计算结果表明，各坝段计算断面在各种工作状态下的坝坡最小安全系数均大于《规范》规定的要求值，坝体抗滑稳定。㈥进水口设计进水口布置在塘坝上游上肩，为宽顶溢流堰进水口，分为沉砂池、进水口段、斜坡段、消力池四部分组成。沉砂池设置在进水口前，为矩形断面，池长20m，池宽20m,池深1.2m，厚度0.3m，全断面为C25钢筋砼结构。进水口段长5m，为矩形断面，净宽2.5m，净高0.8m，厚度0.3m，全断面为C25钢筋砼结构。斜坡段为矩形明槽，坡比1:2.5（同塘坝坝坡），明槽净宽2.5m，净深0.8m，设计为C25钢筋砼结构，厚度0.3m。消力池设计长3.0m，净宽2.5m，净深1.0m，设计为C25钢筋砼结构，厚度0.5m。㈦输水洞设计①输水洞布置83 输水洞布置在下坝，为坝下埋管式，分为进水口、压力洞段、竖井、无压洞段、输水渠五部分组成，洞身长（包括喇叭口和竖井）35m，洞身为矩形断面，净宽0.8m，净高1.2m，全断面为C25钢筋砼结构。八字墙进水口长4.5m，宽由2.5m渐变为0.8m；压力洞身长10m，净宽0.8m，净高1.2m；竖井闸室长4.0m，由平板钢闸门控制，一扇工作闸门和一扇检修闸门；闸后无压洞段长16.5m，与输水渠良好衔接。②输水洞结构设计根据规范要求，为了便与检查维修，输水洞矩形断面尺寸拟定为净宽0.8m，净高1.2m。输水洞设计水头为4.5m。闸门开启度按闸孔出流公式计算，当水头为4.5m，通过设计流量0.5m3/s时，闸门开启度为0.25m。八字墙进水口长4.5m，宽由2.5m渐变为0.8m；底板用C25钢筋砼浇筑，厚度0.3m，底板高程1702.14m降低为1701.85m，边墙为重力式挡土墙，顶宽0.3m,外边坡1:0.3，为C15细粒砼砌石。压力洞段长10.0m，断面为矩形，净孔尺寸为0.8m×1.2m（宽×高），底板高程1701.85m降低为1701.20m，用C25钢筋砼浇筑，衬砌厚度为0.3m。闸室段长4.0m，断面为矩形，净孔尺寸为0.8m×1.2m（宽×高），用C25钢筋砼浇筑，底板高程1701.20m,底板厚度为0.5m，闸墩厚0.6m，井壁厚0.4m，设有两扇平板钢闸门（工作闸门和检修闸门）控制，闸门尺寸0.8m×1.2m（宽×高），设有两台手电两用螺杆启闭机，启闭力8吨。无压洞段长16.5m，断面为矩形，净孔尺寸为0.8m×1.2m（宽×高），底板高程1701.20m降低为1700.20m，用C25钢筋砼浇筑，衬砌厚度为0.3m。5.3.2渠道工程5.3.2.1渠道建设内容本次设计灌溉渠道设计内容为：①新建引水渠1条长250m，渠系建筑物3座，其中水闸2座，车桥1座。②新建输水渠1条总长610m，渠系建筑物2座，其中水闸1座，车桥1座。③改建星光斗渠总长380m。83 5.3.2.2渠道断面设计本次新建引水渠和改建星光斗渠设计流量采用原渠道设计流量为2.0m3/s；新建输水渠设计流量采用输水洞设计流量0.5m3/s。n纵断面设计渠道纵坡根据现状地形适当进行调整，为保证渠道安全运行，必需同时满足以下两点要求：①为防止冬灌停水后渠内积水冻胀，渠道纵坡均按正坡连接设计；②最大纵坡按渠道最大不冲流速小于5m/s控制。经计算，设计引水渠道纵坡为1/25，输水渠纵坡为1/300，改建星光斗渠纵坡为1/31。n横断面设计①断面形式、衬砌材料、衬砌厚度、衬砌方式的设计由于本次设计的渠道引水流量小、渠道纵坡大，结合实际并参照类似工程，设计选择抗冻胀性能较好的弧形坡脚梯形断面作为本次设计渠道横断面。渠道衬砌厚度渠底为12cm，渠坡为从坡10cm渐变到底12cm；其中C15现浇砼抗冻等级为F100。②水力计算根据设计流量和设计纵坡，渠道断面尺寸按明渠均匀流公式计算确定，即；式中：Q——渠道设计流量（m3/s）A——渠道过水断面面积（m2）R——水力半径（m）C——谢才系数，n——渠床糙率n衬砌材料通过综合比较分析，本次设计采用现浇砼衬砌，设计砼强度等级为C15，抗冻等级为F100，抗渗等级为W4。n衬砌厚度依据《灌溉与排水工程设计规范》(GB50288－99)83 的规定，结合本次渠道规模、纵坡、流量、流速等因素确定。渠道衬砌厚度渠底为12cm，渠坡为从坡10cm渐变到底12cm。n渠道超高《灌溉与排水工程设计规范》规定，渠道衬砌超高值可采用0.3～0.8m，5级渠道可适当减小，但不应小于0.1m。本次设计的干支渠根据渠道流量、流速等确定，超高值采用0.21m～0.39m。本次改建渠道超高值根据设计流量、流速、加大水深等因素确定。成果见设计成果及水利要素表5-6。表5-6渠道横断面设计成果及水力要素表渠道名称桩号设计流量(m3/s)纵坡底宽（m）边坡系数设计水深(m)超高(m)渠深(m)渠口宽(m)流速(m/s)引水渠0+000-0+2502.01/250.610.430.320.752.14.57输水渠0+000-0+6100.51/3000.610.400.400.802.21.28改建渠道0+000-0+3802.01/311.610.450.350.802.24.22n伸缩缝设计为适应渠道温度变形，干、支渠顺水流方向每4m设一道横向伸缩缝，缝型采用矩形，缝宽2.0cm，缝内为下部填充聚乙烯闭孔泡沫板，上部灌注聚氯乙烯胶泥。n岸顶宽度本次设计渠道无交通要求的岸顶宽度为2.0m(不含封顶)，有交通要求的岸顶宽度为4m（不含封顶）。5.3.2.3抗冻胀设计根据地质勘察资料，本次设计的渠道渠床座落在第四系上更新统（Q3）洪积砂卵砾石层上，厚度大，地下水埋深100m左右，对渠基与建筑物地基无影响，地基稳定可靠。砂卵砾石层为非冻胀性土，因此本工程不需采取防冻胀措施。5.3.2.4渠系建筑物设计本次设计新建各类渠系建筑物共1座，其中：水闸1座。①水闸水闸主要为节制分水闸，过闸流量均小于5m3/s，按583 级建筑物设计，节制闸与分水闸联合布置，闸室布置为整体开敝式结构，孔口形式为平底无坎宽顶堰型式。闸室长度按闸室、交通桥和工作桥的构造尺寸及结构计算确立，闸孔口尺寸按水力计算确定，节制闸与分水闸均设置钢闸门控制水位。闸墩、闸底板采用细粒混凝土砌石和混凝土组合结构，背水面为细粒混凝土砌石，迎水面为现浇混凝土，设计混凝土强度等级为C15级，抗冻等级为F100，抗渗等级为W4。详细尺寸见水闸标准设计图。5.4主要工程量本工程计划完成总工程量10.52万m3，其中：土方开挖3.90万m3，土方夯填5.27万m3，中细砂0.9万m3，C15细粒砼砌石43m3，现浇砼工程862m3，完成土工膜铺筑52689m2，干砌石铺筑3436m3，钢筋制安8.1t，完成1.31万个劳动工日。83 6机电及金属结构设计6.1设计依据依据《水利水电工程钢闸门制造安装及验收规范》DL/T5018—94、《水工金属结构焊接通用技术条件》SL36—92、《水利水电工程启闭机制造、安装及验收规范》DL/T5019—94、《水工金属结构防腐蚀规范》SL105-95等规范的规定进行金属结构设计。6.2金属结构设计本项目金属结构主要有2部分组成，一是闸门、启闭机制作与安装，预埋件制作与安装。二是拦污栅制作与安装。6.2.1闸门节制闸、分水闸闸门均采用平面钢闸门控制水流，选用手推螺杆框架式启闭机。钢闸门、闸槽及埋件、启闭机采用定型产品。（1）输水洞闸输水洞进水闸为单孔，孔口尺寸h×b=1.2×0.8m，在工作闸门前设置检修闸门，安装潜孔式平板钢闸门2扇及闸槽预埋件2套；其中:闸门重1.2t，闸槽埋件重0.6t，配8t手电两用螺杆式启闭机2台。（2）引水渠进水闸u进水闸本水闸设计1扇进水闸门，孔口尺寸h×b=1.2×1.0m；闸板设计为平面钢闸门。其中：闸门重0.5t，闸槽埋件重0.3t，配备5t手动螺杆式启闭机1台。u节制闸本水闸设计1扇节制闸门，孔口尺寸h×b=1.2×1.0m。闸板设计为平面钢闸门。其中：闸门重0.5t，闸槽埋件重0.3t，配备3.5t手动螺杆式启闭机1台。83 6.2.2拦污栅本塘坝进水口侧设拦污栅1扇，钢筋与型钢组合结构，设计拦污栅长2.5m，高0.8m。总重0.5t。6.3主要工程量本工程需完成金属结构7.1t，安装启闭机8台。83 7工程施工组织设计7.1施工条件7.1.1工程条件⑴施工交通条件工程位于甘州区以西35km处的大磁窑河东岸，南依肃南县，西靠大磁窑河，东距黑河15km，该区属祁连山前洪积扇，地势西南高、东北低，地面坡度约为1/35，海拔高程介于1755～1698m之间。施工现场设有简易道路，工程所需外来材料均可有公路运输到现场，施工条件比较方便。⑵施工用水、用电及通信条件①施工用水在施工现场修建蓄水池蓄水，灌溉期可在大磁窑二支渠二斗取水，其余均由汽车或拖拉机从附近水源抽取运送至施工现场。②施工用电本工程地处张掖市甘浚镇南部区，距离甘浚镇农网系统约4～6km不能保证本工程的施工用电需要，需在施工现场需配置50kw的柴油发电机组，自发电作为电源。③通信：施工区已通有线电话，施工通讯可利用有线电话和移动电话通讯。7.1.2自然条件（1）水文气象项目区大陆性温带干旱气候，冬夏较长，春秋较短，春季多风少雨，冬季较为寒冷。根据张掖市气象站资料统计分析，区内多年平均气温8.6℃，极端最低气温-28℃，最高气温38.5℃，多年平均降水量160mm，多年平均蒸发量2291mm，蒸发量远大于降水量，属典型的内陆干旱气候。年日照总小时数达3106h，年太阳辐射148.12kcal/cm2，属太阳辐射高值区，多年平均冻土深度120cm，年无霜期148d。具有日照时间长，太阳辐射高，昼夜温差大，降雨稀少,蒸发强烈，光热资源丰富的特点，适宜种植多种作物。（2）水文地质83 工程区分布于河西走廊南部区，受构造和地貌条件的制约，含水岩层总的规律是自山前至盆地内部，含水层渐厚，地下水埋藏渐浅，颗粒渐细，由单一的潜水含水层渐变为多层的潜水—承压水含水综合体。项目区内地下水位埋深200～150m。含水层岩性由南向北颗粒逐渐变细，由单一的潜水变成多层结构的潜水—承压水。地下水水位位于工程基础以下，对工程建设无影响。地下水水质良好，矿化度一般小于1g/L，水化学类型属HCO3——SO42——Ca2+—Mg2+型水，对砼无侵蚀作用。7.2施工导流根据工程所处地的实际情况，以及适宜施工的季节考虑，塘坝工程在4月下旬到5月底，安排在雨水较少的季节，因此塘坝工程不考虑施工导流。7.3建筑材料本工程计划完成总工程量10.52万m3，其中：土方开挖3.90万m3，土方夯填5.27万m3，中细砂0.9万m3，C15细粒砼砌石43m3，现浇砼工程862m3，完成土工膜铺筑52689m2，干砌石铺筑3436m3，钢筋制安8.1t，金属结构3.9t，安装启闭机4台，完成1.31万个劳动工日。7.2.1天然建筑材料本工程距离黑河西岸35km，黑河是天然的砂石料场,各种砂石料级配合理,储量丰富,物理性能均能满足施工要求,砼粗细骨料可在黑河滩内的料场购买，土工膜支持层所用中细砂道开挖选用，坝体砌筑用大卵石人工在大瓷窑河拣集，坝体填筑料在坝体开挖的砂石料中分选。7.2.2外来建筑材料(1)水泥距本工程较近的水泥厂有巨龙市水泥厂，水泥质量可靠。工程所需水泥有巨龙市水泥厂供应，运距为10km。(2)钢筋、钢材从张掖市钢材市场直接采购，运距35km。(3)木材从张掖市钢材市场直接采购，运距35km。83 (4)油料工程所需油料由张掖市石油公司供应，运距35km。7.4主体工程施工7.4.1砂砾石开挖工程采用挖掘机开挖，库区内先用机械揭去草皮及两边的黄土，用载重汽车拉运到库区外附近料场坑槽弃置，运距约0.5-1km，其余砂砾石用于坝体夯填土。先粗挖成型，然后挂线精确整修成型。建筑物土方开挖亦采用人工开挖，严格控制开挖深度及边坡。7.4.2砂砾石基础回填采用74kw推土机推运回填，机械压实。推运距离50m。7.4.3堤身砂砾石填筑利用基础开挖出的砂砾石直接上堤，用载重汽车把从塘坝库区内开挖出的砂砾运至坝址处,剔除直径大于40cm的块卵石，石料拉运至坝址处，用推土机将砂石料分层铺设，采用18t～20t振动碾分层压实，每层厚度不大于50cm，碾压3～6次，压实相对密度不低于0.6。与建筑物连接处采用蛙式打夯机夯实，碾压砂石料料干容重不的小于2.1t/m3。7.4.4土工膜工程先在一布一膜复合土工膜下铺设15㎝厚的中细砂作为支持层，干密度不得小于1.4t/m3，均匀误差不可超过10%；再在一布一膜复合土工膜布上铺15㎝厚中砂，然后在上面铺20㎝厚砂砾石作为保护层，在保护层上再砌30㎝干砌石；铺筑土工膜时布在上,膜在下；室外施工宜在5℃83 以上，风力4级以下并无雨、无雪天气进行；焊接时基底表面应干燥，含水量宜在15%以下，膜面应用干砂布擦干净；铺设一布一膜复合土工膜时，应适当放松，并避免人为硬折和损伤，膜间形成的结点，应为T字型，不得形成十字型。7.4.5砼工程本工程施工场地较集中，且建筑物工程量小，故采用0.4m3移动式混凝土拌和机布设于各施工现场进行拌制混凝土。机动斗车配溜槽入仓，插入式振捣器振捣，人工抹面。平均运距0.5km。7.4.6C15细粒砼砌石工程根据设计要求，夯填好砂砾石垫层，先铺一层C15细粒砼，再将挑选合格的卵石按直水流方向挂标准高线按线逐排砌筑，砌筑时卵石大头向下，小头向上，卵石轴线平行水流方向，卵石之间隔2cm孔隙以保证C15细粒砼灌入，人工捣实。7.5施工交通运输本工程没有特别重、大件运输，对外公路按现有公路标准即可满足工程要求。7.6施工总布置7.6.1布置原则本工程为塘坝工程，施工作业面集中，地形较平坦、开阔，交通方便，施工期短，施工总布置应本着有利生产、方便生活、易于管理、节约用地、安全可靠和因地制宜的原则，施工用材料库、生产生活用房，采用集中布置。7.6.2施工场区规划工程施工生产、生活区集中布置于工地附近，砂石料系统根据需要就近布置。根据本工程施工战线较长的特点，管理单位、施工营地就近设在大瓷窑河83 滩内，营地内生产生活用房、堆料场、小型综合加工厂和零星材料库设在一起，工程共需修建办公、生活建筑50m2，施工仓库80m2。7.6.3土方平衡本工程开挖量总计3.64万m3，回填量总计4.99万m3。开挖量小于回填量，故不需要设弃渣场。7.6.4施工占地本工程主体工程施工区荒地，故没有施工永久占地。临时占地有：生产、生活区等。占地总面积为400m2。7.7施工总进度根据本项目工程的施工条件及工程规模，并结合灌区的实际情况，对本次设计的工程进度做到如下安排。从2011年4月份开始工程前期准备工作，包括临时房屋、施工营地建设、施工道路拓建、砼骨料及垫层采集拉运等，5月30日完成土建主体工程的施工，6月30日进行工程扫尾工作。本项目总工期为2个月，工程计划完成总工程量105610m3，其中：土方开挖39312m3，土方夯填52690m3，C15细粒砼砌石137m3，现浇砼工程893m3，完成土工膜铺筑32584m2，干砌石铺筑3436m3，钢筋制安12.2t，金属结构7.1t，安装启闭机8台。83 8水土保持设计8.1防治责任范围根据“谁开发、谁保护、谁造成水土流失、谁负责治理”的原则，凡在工程建设过程中可能造成水土流失的区域，确定为水土流失防治责任范围，并采取措施对新增水土流失进行治理。根据工程设计，工程永久占地主要是塘坝、渠道及建筑物占地，临时占地包括施工踏压区、料场占地、生产生活区和施工道路占地。从本工程用地情况分析，本工程水土保持防治责任范围主要包括主体工程及管理区、取料场和施工工厂及生活区等。8.2可能造成的水土流失危害本工程在建设中产生弃渣，而且由于塘坝、渠道、建筑物以及各项施工占地等，破坏了地表植被和原地貌，加大了土壤的侵蚀强度。若不采取有效的防护措施，大量的水土流失对区域土地生产力、生态环境、社会环境及河道下游的冲淤变化均产生不利影响，同时严重的水土流失还会成为诱发泥石流、滑坡等重力侵蚀的主要原因。(1)对土地生产力破坏水土流失将使肥沃的表土冲走，造成当地水土资源流失，使区域土壤埋化现状恶化，土壤贫瘠化，土地生产力下降，不利当地农业发展。(2)土壤流失量增加由于工程建设中的基础开挖、场地平整、弃渣堆放、施工占地等，破坏了一定数量的植被，改变了原来的地表形态，使工程地区的土壤侵蚀强度增加，从而增加了土壤的流失量。(3)对生态环境的影响由于工程施工破坏原有植被面积，破坏了原来的景观，减少了植被面积，加重了水土流失，使当地的生态环境遭受一定程度的破坏。83 8.3水土保持分区该工程的水土流失防治分区：工程永久占地主要是塘坝、渠道及建筑物占地，临时占地包括施工踏压区、料场防治区、生产生活区和施工道路占地。工程永久占地主要是塘坝、渠道及建筑物占地。设计塘坝采用土工膜铺筑，砂、砂砾石为为保护层，新建和改建渠道采用现浇混凝土渠坡坡。因塘坝及渠道填筑料以砂卵石为主，且该地区降水量较小，不需采取其它水保措施。工程开挖土方全部用于塘坝及渠道，不会产生弃料，不会产生水土流失。料场防治区：工程所需各类天然建筑材料从黑河成品料场购买，土工膜支持层所用中细砂道开挖选用，坝体砌筑用大卵石人工在大瓷窑河拣集，坝体填筑料在坝体开挖的砂石料中分选，取料后的地貌依然以砂砾石为主，该区应在施工结束后，进行场地回填、平整。该部分费用已在主体工程清场费用中考虑。施工临时占地包括施工踏压区、生产生活区和施工道路占地。地貌依然以荒滩为主，该区应在施工结束后，恢复自然原貌。8.4防治措施总体布局8.4.1防治措施目标和原则首先做好水土流失的预防工作，尽量减少施工过程造成水土流失。根据防洪工程建设影响一条线的特点，处理好局部治理和全线治理、单项治理环境措施和综合治理措施的关系，相互协调，发挥更大的作用。根据《中华人民共和国水土保持法》、《中华人民共和国防洪法》、《中华人民共和国水法》等法律法规及技术规范中的有关规定，结合本项目工程建设土地利用现状，为保证当地生态环境和社会经济的可持续发展，在项目实施过程中，建设项目区除公路永久占地外，对其它临时占地应尽量恢复原有地表植被，对施工期开挖边坡及裸露面要全面处理和绿化，建立有效的水土流失防治体系。8.4.2防治措施总体布局项目区水土流失防治将工程措施与植物措施相结合，做到“点、线、面”83 的结合，形成完整的防治体系。根据不同施工区的特点，建立分区防治措施体系，处理好局部与整体、单项与综合、眼前与长远的关系，争取以投资省、效益好、可操作性强的水土保持防治措施，有效地控制水土流失防治责任范围内的水土流失。8.4.3防治措施水土保持分区防治措施体系由永久占地防治区、料场防治区、临时占地防治区等3个区构成。（1）水土流失预测工程建设产生水土流失的因素主要是开挖、料场、以及机械碾压等造成的地表扰动引起的水土流失。这些水土流失主要发生在建设期，工程运行期，随着工程各项措施的落实，不再存在水土流失。（2）水土流失防治工程永久占地主要是塘坝、渠道及建筑物占地。设计塘坝采用土工膜铺筑，砂、砂砾石为为保护层，新建和改建渠道采用现浇混凝土渠坡坡。因塘坝及渠道填筑料以砂卵石为主，且该地区降水量较小，不需采取其它水保措施。工程开挖土方全部用于塘坝及渠道，不会产生弃料，不会产生水土流失。料场防治区：工程所需堤身填筑料在河漫滩内采集，取料后的地貌依然以砂砾石为主。施工临时占地包括施工踏压区、生产生活区和施工道路占地。地貌依然以砂砾石为主，该区应在施工结束后，恢复自然原貌。8.5监测内容和方法8.5.1监测内容根据项目区具体情况，拟对以下各项水土流失进行监测:（1）对地貌、植被的扰动范围、扰动强度；（2）监测弃土、弃渣流失量；83 （3）噪声监测：噪声监测点设置在与施工区、工厂区临近的生活区，由监理工程师根据具体情况选定。（4）粉尘监测：粉尘监测测点和频率可与噪声相同，或由监理工程师根据具体情况选定。（5）水土流失监测：水土流失监测时段分为施工期和运行期两个时段，运行期监测时段为工程施工结束后3年～5年。施工期主要对开挖场地进行监测，运行期对各治理措施周围地带。8.5.2监测方法降雨强度、降雨量:以收集工程或临近区域气象观测资料为主。林草成活率、植被覆盖度:抽样统计法，以调查、测量为主。弃渣流失量:沟槽法、泥沙观测法。护坡效果及稳定性:巡视、观察法。弃渣坡度、渣体高度:地形测量法。8.6水土保持投资概算根据《水土保持工程概(估)算编制规程》有关规定，结合本工程设计的水土流失防止措施计算水土保持工程投资。经计算，本次治理工程水土保持总投资5.45万元（其中部分工程措施和临时措施在主体工程中已列，在此不再重复计列）。83 表8-1水土保持投资概算表序号工程或费用名称单位数量单价(元)合价（万元）一第一部分工程措施　　　1.801护坡工程　　　1.80　砂砾石开挖m38007.050.56　砂砾石回填m33004.240.13二第二部分林草措施　80138.731.111植物防护工程　　　0.36　植树株　　0.36三第三部分临时工程　300120.361临时防护工程　　　0.18　铺设塑料薄膜m2　　0.162其他临时措施　20080.16四第四部分独立费用　2.161%0.021建设管理费　　　1.802工程建设监理费　　　0.503科研勘测设计费　　　0.504水土流失监测费　　　0.50　一至四部分合计　　　0.30五基本预备费　　　4.14六水土保持补偿费　4.143.00%0.31七总投资　　　1.00　　5.4583 9环境保护设计9.1环境现状9.1.1自然环境（1）流域概况甘浚高家庄塘坝水源为大磁窑河，属黑河水系的一级支流，发源于祁连山浅山区的肃南裕固族自治县境内拉格梁，南与黑河支流长干河分水，东邻黑河，西邻梨园河，由小瓷窑、盘道、干沟门、大草滩等十余条沟岔汇集而成，源地海拔高程3700m，干流平均坡降39‰，至出山口河长40km，流域面积261.3km2。距张掖城区约40km，地理位置为东经100°06′、北纬38°54′。上游植被稀疏，主要植物有珍珠、合头草、红砂、戈壁针茅等，一般发育不良，总覆盖率约为6.5%。中下游多为土石山，遇有暴雨或大雨水土流失严重。流域内土壤为山地灰棕漠土，土层薄厚不一，局部基岩裸露，含土甚少。出山口以下地势较为平坦，西南高东北低，海拔高程在1700m左右，因地处祁连山前冲洪积扇前缘，地表第四系松散土层颗粒较粗，主要为砂砾石和砂壤土组成。砂砾石区域透水性较强，难以保存植物生长所需水分，形成戈壁荒滩，砂壤土区域保水性稍好，靠引水灌溉形成灌区耕地和生态林草地。（2）水文气象项目区大陆性温带干旱气候，冬夏较长，春秋较短，春季多风少雨，冬季较为寒冷。根据张掖市气象站资料统计分析，区内多年平均气温8.6℃，极端最低气温-28℃，最高气温38.5℃，多年平均降水量160mm，多年平均蒸发量2291mm，蒸发量远大于降水量，属典型的内陆干旱气候。年日照总小时数达3106h，年太阳辐射148.12kcal/cm2，属太阳辐射高值区，多年平均冻土深度120cm，年无霜期148d。具有日照时间长，太阳辐射高，昼夜温差大，降雨稀少,蒸发强烈，光热资源丰富的特点，适宜种植多种作物。（3）水文地质83 工程区分布于河西走廊南部区，受构造和地貌条件的制约，含水岩层总的规律是自山前至盆地内部，含水层渐厚，地下水埋藏渐浅，颗粒渐细，由单一的潜水含水层渐变为多层的潜水—承压水含水综合体。项目区内地下水位埋深200～150m。含水层岩性由南向北颗粒逐渐变细，由单一的潜水变成多层结构的潜水—承压水。地下水水位位于工程基础以下，对工程建设无影响。地下水水质良好，矿化度一般小于1g/L，水化学类型属HCO3——SO42——Ca2+—Mg2+型水，对砼无侵蚀作用。（4）植被根据区域水文地质资料分析，植被生长所需的地下水份主要来自于山前冲积扇下潜的地下水出露。由于地形自东南向西北倾斜，直接补给的能力较弱。塘坝工程周围以农田为主，自然植被较少。9.1.2工程环保设计依据和标准㈠法律、法规依据（1）、《中华人民共和国环境保护法》；（2）、《中华人民共和国环境影响环境评价法》；（3）、《中华人民共和国水法》；（4）、《中华人民共和国水土保持法》；（5）、《中华人民共和国水污染防治法》；（6）、《中华人民共和国噪声污染防治法》；（7）、《中华人民共和国大气污染防治法》；（8）、《中华人民共和国草原法》；（9）、《中华人民共和国土地管理法》；（10）、《建设项目环境保护管理条例》；（6）、《中华人民共和国噪声污染防治法》；国家环保总局“环发﹝2001﹞4号”文《关于西部大开发中加强环境保护管理的若干意见》㈡设计标准依据（1）、《地表水环境质量标准》(GB3838-2002)；（2）、《污水综合排放标准》(GB8979-1996)；83 （3）、《生活饮用水卫生标准》(GB5749-85)；（4）、《环境空气质量标准》(GB3095-1996)；（5）、《工业企业厂界噪声标准》(GB12348-90)；（6）、《水利水电工程初步设计环境保护规范》(1992.3)；9.2工程分析及环境影响评价㈠工程分析工程对环境的影响包括施工期和运行期两个方面。工程施工过程中，将产生一定量的生产、生活废水，产生一定量的弃碴，对周围环境产生一定的不利影响。㈡环境影响评价（1）施工活动对周围环境的影响1）对水环境的影响施工期排放污水主要来自施工人员生活污水和生产废水。生产废水主要是施工机械车辆检修冲洗废水、混凝土拌和冲洗废水等。生活污水主要污染物为BOD5、COD、NH3-N、SS等，根据施工组织设计，工程总工期2个月，生活污水排放很小。经处理后排放，对环境影响较小。混凝土拌和废水主要是混凝土拌和罐冲洗产生的废水。混凝土拌和废水的主要污染物是SS和PH。经沉淀处理后，废水中的悬浮物被沉淀下来，虽然PH值依然较高，但因水量不大，对周围环境的影响很小。施工机械及车辆冲洗、检修产生的废水除泥沙含量高外，还含有石油类，要经过隔油、沉淀处理后才能排放。2）对环境空气的影响施工过程中，施工现场及道路所产生的粉尘、飘尘，施工机械车辆排放的废气，会增加空气中的总悬浮颗粒物（TSP）、CO、CO2、SO2、NOX、CnHm等污染物的含量。工程所在区域地形开阔，污染物容易扩散，且施工布置呈线状分布，因此，施工活动对区域空气质量影响很小。在大坝基础开挖过程中将对地表产生扰动，在大风天气，将会增加空气中TSP含量，对大气环境产生一定的不利影响。3）固体废弃物83 施工期产生的固体废弃物主要是生活垃圾。施工区生活垃圾采用掩埋处理方式，可在生活区附近选择低凹地或废弃的取土坑作为垃圾掩埋处理场。4）对声环境的影响施工区在工程施工前，是个寂静区域，噪声背景值较低。工程施工后，噪声源可归纳为两大类，即施工机械噪声和交通噪声。施工机械噪声主要来源于大坝的土方施工和石料筛选、混凝土拌和等，为点源噪声，交通噪声主要是车辆运行时产生的，为线源噪声。5）人群健康影响分析在施工期间，由于施工人员相对集中，居住条件较差，易引起传染病的流行。施工期间易引起的传染病主要有：自然疫源性疾病如流行性出血热，虫媒传染病如疟疾、流行性乙型脑炎和介水传染病如痢疾、肝炎等。应加强卫生防疫工作，保证施工人员的健康。施工期主要集中在4月～6月份，蚊蝇较少，发生虫媒传染病和介水传染病的几率较少，对人群健康影响较小。9.3环境保护措施9.3.1水环境保护措施生活污水处理：加强管理，生活污水不得直接排放，考虑到生活污水量不大，因此采用在生活区附近设置化粪池处理后方能排放。混凝土拌和冲洗废水：混凝土拌和废水悬浮物高外，pH值也较高，经沉淀池沉淀处理后排放到河滩上的低洼处。机械车辆检修冲洗废水：机械车辆检修冲洗废水除悬浮物含量高外，还含有石油类，应对检修场地进行硬化，设置排水渠收集废水，经沉淀池和油水分离器（或隔油板）处理后排放，废油应及时清理，并送往废油回收站回收利用。9.3.2大气污染防治措施施工生活区尽量布置在上风向，进场设备尾气排放必须符合环保标准。9.3.3环境噪声控制措施83 合理进行场地布置，使生活区尽量远离筛分场等高噪声场区；进场设备噪声必须符合环保标准，并加强施工期间的维修与保养；在临近生活区的工厂区，应合理安排工作时间，尽量减少夜间作业；在高噪音环境施工人员实行轮班制，控制作业时间，并配备耳塞等劳保用品。9.3.4生活垃圾处理措施加强施工管理，提高施工人员的环保意识，禁止随意丢弃和倾倒生活垃圾、生产弃渣，特别严禁向河道内倾倒垃圾。在生活区、施工场区等处设置足够的垃圾箱，对垃圾进行定期收集，施工区生活垃圾采用掩埋处理方式。9.3.5人群健康保护措施施工单位应为施工人员提供良好的居住和生活条件，并应与当地卫生医疗部门取得联系，由其负责施工人员的医疗保健和急救及意外事故的现场急救与治疗工作。为保证工程的顺利进行，应加强卫生管理，施工人员进场前进行体检，加强传染病的预防与监测工作。施工区流行性疾病防治具体措施一是在生活营地可采用简便高效的毒饵法，开展有计划有组织的灭鼠、灭蚊蝇活动；二是要选择水质良好的水源，并加强水源地的卫生防护。对饮用水进行消毒；三是应重视疫情监测，及时发现病人，以便及时采取措施，防止疫情蔓延。9.4环境管理规划本工程的环境保护措施与水土保持方案能否真正得到落实，关键在于环境管理规划的制订和实施。9.4.1环境管理目标根据有关环保、水保法规及工程特点，环境管理总目标为：（1）确保本工程符合环境保护法规要求；（2）以适当的环境保护投资充分发挥本工程潜在的效益；（3）环评报告所确认的不利影响要得到缓解或消除；83 （4）水土保持方案能得到具体落实；（5）实现工程建设的环境效益、社会效益与经济效益的统一。9.4.2环境管理机构及其职责（1）环境管理机构的设置在工程建设管理单位设置专职的环境管理人员，安排专业环保、水保人员负责施工中的环境管理与水土保持工作。为保证各项措施有效实施，环境管理员应在工程筹建期设置。（2）环境管理人员职责①贯彻国家及有关部门的环保方针、政策、法规、条例，落实污染防治规划和对工程施工过程中各项环保措施执行情况进行监督检查。结合本工程特点，制定施工区环境管理办法，并指导、监督实施。②代表业主选择有资质的单位签定合同，进行环境监测、环境监理和卫生防疫工作。③做好施工期各种突发性污染事故的预防工作，准备好应急处理措施。④加强对施工人员的环保宣传教育，增强环保意识。⑤定期编制环境简报，及时公布环境保护最新动态，搞好环境保护宣传。9.4.3环境监理为防治施工活动造成的环境污染，保障施工人员的身体健康，保证工程顺利进行，应开展施工区环境监理工作。环境监理工程师职责如下：（1）按国家有关环保法规和工程环保规定，统一管理施工区环境保护工作。（2）监督承包商环保合同条款的执行情况，并负责解释环保条款。对重大环境问题、水土流失问题提出处理意见和报告，通过工程总监理工程师责成有关单位限期纠正。（3）发现并掌握工程施工中的环境问题。对某些环境指标下达监测指令。对监测结果进行分析研究，并提出环境保护改善方案。（4）协调业主和承包商之间的关系，处理合同中有关环保部分的违约事件。根据合同规定，按索赔程序公正的处理好环保方面的双向索赔。83 （5）每日对现场出现的环境问题及处理结果作出记录，每月向环境管理办公室提交月报表，并根据积累的有关资料整理环境监理档案。（6）参加单元工程的竣工验收工作，对已完成的工程责令清理和恢复现场。9.4.4环境监测环境监测结果是环境监理工程师处理环境问题的依据，环境监理工程师只有依据可靠的现场监测资料才能进行科学的决策。因此在开展环境监理工作的同时，必须开展环境监测工作。施工区环境监测主要包括水、噪声、粉尘、水土流失监测等。（1）水质监测监测断面布设：营地生活污水排放口、混凝土冲洗废水沉淀池排水口、机械车辆检修废水排水口。监测内容包括生产废水监测悬浮物、COD、石油类、pH值4项；生活污水监测悬浮物、BOD5、COD3项。监测频率:每季度监测1次，并根据需要进行不定期抽检。（2）噪声监测噪声监测点设置在与施工区、工厂区临近的生活区，由监理工程师根据具体情况选定。（3）粉尘监测粉尘监测测点和频率可与噪声相同，或由监理工程师根据具体情况选定。（4）水土流失监测水土流失监测时段分为施工期和运行期两个时段，运行期监测时段为工程施工结束后3年～5年。施工期主要对开挖场地进行监测，运行期对各治理措施周围地带。监测内容主要包括：流失量、水土流失危害监测、水土保持工程效益的监测。9.5环境保护投资概算根据《水利水电工程环境保护概估算编制规程》（SL359—2006）有关规定，并结合本工程设计的环境保护措施计算环境保护投资。经计算，83 环境保护总投资为6.48万元。其投资情况见表9-1。9.6综合评价结论工程建设对环境的不利影响主要集中在施工,工程施工期对水、气、声环境的影响是暂时的，且影响很小。综合分析认为，工程建设是可行的，没有制约工程建设的环境。表9-1环保投资概算表序号工程费用和名称单位数量单价（元）投资（万元）　第一部分环境保护措施　　　0.24一景观保护及绿化　　　0.241植树　　　0.24　苗木株200120.24　第二部分环境监测措施　　　2.5一监测　　　2.501水质监测点·次501500.752大气监测点·次502001.003噪声监测点·次501500.75　第三部分环境保护仪器设备及安装　　　0　第四部分环境保护临时措施　　　0.36一环境空气质量控制　　　0.361降尘措施　　　0.36　洒水m360060.36　一至四部分合计　　　3.10　第五部分环境保护独立费用　　　2.48一环境保护建设管理费　　　0.681环境管理经费　4%3.100.122环境保护竣工验收费　　　0.503宣传教育费及技术培训费　2%3.100.06二环境监理费　　　0.5三环保科研勘测设计咨询费　　　1.31环境影响评价费　　　0.52环境保护勘测设计费　　　0.53技术咨询费　　　0.3基本预备费　3%　5.580.9环境保护总投资　　　6.48　83 10工程管理10.1工程建设管理10.1.1建设管理机构设置依据水利部、国家发改委有关文件的要求，项目建设管理积极推行项目法人负责制、建设监理制、招投标制和合同制，并严格落实工程质量终身负责制。本项目由甘州区甘浚水管所成立“甘州区高家庄塘坝工程建设管理处”作为项目法人，全面负责工程的立项、筹资、建设全过程负责。主要管理职责是负责筹集建设资金，落实所需外部配套条件，做好各项前期工作；负责组织工程设计、监理、设备采购和施工的招标工作，审定招标方案，对投标单位的资质进行全面审查，综合评选，择优选择中标单位；负责项目建设及组织验收和办理竣工决算、建后评价等工作。10.1.2目标管理本项目实行目标管理责任制。工程招投标结束后，由建管处与中标单位签订工程建设目标责任书，进一步明确建设任务目标责任、工期目标责任、工程质量目标责任和安全事故目标责任。严格按照签订的目标责任书进行进度控制、质量控制和资金控制，加强工程建设目标管理，确保工程按期完成建设任务，并争创优良工程。10.1.3资金管理83 项目建设资金要严格按照财务制度进行管理。建管处对项目资金实行专户储存，专人专帐管理、专款专用，严肃财经纪律，严格按项目资金使用范围列支。项目资金的财务管理要采取统一的管理模式，工程款必须由施工单位申报、监理单位审核、业主单位复核后才能支付。财政局和审计局对要定期对项目资金使用情况和工程建设情况进行跟踪检查和审计监督，加大资金使用的监督力度，确保资金的安全运行，使有限的资金发挥最大效益。10.1.4质量和进度管理根据该工程工期短，的特点，计划对规划设计、工序质量、分项工程质量、分部工程质量、单位工程质量、竣工验收等全过程建立质量保证体系。首先，工程建设实行招标投标制，对服务单位进行资质审查，择优选择施工、监理、等服务单位。确保工程质量达到设计要求和规范标准。其次，对建设过程中的各类技术文件、报告或报表严格审查，确保工程按施工组织设计中确定的最优线路实施，保证工程进度要求。同时，随时对各分部分项工程进行检测，减少环节，发现问题及时处理，避免质检与施工脱节，严防扯皮、拖延造成进度失去控制的不良现象发生。10.2工程运行管理10.2.1管理机构及编制⑴管理机构工程建成后拟建高家庄塘坝管理站负责塘坝的运行管理，甘浚水管所直接领导，属甘州区水务局二级下属单位。⑵人员编制根据水利部颁发《水利工程管理单位定岗标准》的规定，拟建的高家庄塘坝管理站定员级别为6级，初步确定水库管理站人员编制为5人。10.2.2工程的检查观测工程运行状态时工程观测尤为重要，掌握工程变化规律，为正确运行管理提供科学依据。对工程的薄弱环节，重要部位，容易发生问题的部位，要做定期检查，对于不正常迹象，分析原因，采取措施，防止事故的发生，保证工程安全运行。各建筑物的检查要求如下：⑴进行水质监测，防止库水污染；⑵83 大坝水位的观测：主要观测上下游水位的变化，坝前淤积，坝面位移，渗漏量等。注意大坝的裂缝、塌坑、滑坡及隆起现象的观测。⑶砼建筑物：针对工程不同部位，观测裂缝情况，渗漏、剥蚀、冲刷、磨损、气蚀及脱碱现象，观测伸缩缝、垫层反滤层物有无流失等问题。⑷闸门、启闭机、闸门框架及面板的变形、门槽的堵塞、止水是否完整、有无老化现象。启闭机运转是否灵活，有无不正常的振动，机电保护设施是否完整。10.2.3工程的养护维修对大坝及附属建筑物，以及大坝安全所需的相关设备应经常维修，使其处于安全和完整的工作状态，搞好养护修理，消除工程缺陷。对水库管理人员进行经常性的培训，加强业务学习，提高管理人员的整体素质，提高水库管理水平，使水库管理逐步走向制度化、规范化、科学化。83 11工程招标11.1招标范围的确定高家庄塘坝工程建设内容主要有大坝工程、输水洞和引、输水渠道工程三个部分。根据工程建设的主要内容和工程建设的具体情况，确定招标范如下：1、勘察设计部分不进行招标。2、工程监理采用公开招标的方式。3、土建工程施工按照工程位置的不同，拟划分为2个标段采用公开招标。①大坝工程为第一标段。②引水渠及输水洞工程为第二标段。4、工程中使用的复合土工膜应进行公开招标。5、金属结构制安工程作为一个标段进行公开招标。11.2招标形式在招投标过程中要遵循公开、公平、公正和诚实信用的原则，任何单位和个人不得以任何方式非法干预招投标活动，严禁无资质证书的单位承揽施工任务。项目法人要严格按照水利工程建设管理程序和建设法规组织工程建设，依据批复的建设规模、内容、标准和要求严格资金管理，实行项目法人负责、监理单位控制、施工单位保证和政府监督相结合的质量管理体制，建立建设工程质量领导人责任制和终身责任制，确保工程建没质量。工程监理招标与施工招标每个标段应有相应资质的工程监理单位、施工单位不少于3家。11.3招标组织形式83 依据国家发展计划委员会《工程建设项目自行招标试行办法》，该项目法人具有健全的职能机构，有固定、专业较齐全的技术、经济和管理方面的人员，同时具有一定的水利工程建设管理经验与较强的组织协调能力，具备项目法人组成应具备的条件，本工程采取自行招标的组织形式。工程招标文件，由业主委托有资质的设计单位或有同等能力的工程咨询公司进行编制，业主按有关规定自己组织招标。招标的基本形式详见表11-1。招标情况明细表表11-1　招标范围招标组织形式招标方式不采用招标方式招标概算金额（万元）备注全部招标部分招标自行招标委托招标公开招标邀请招标勘察　　　　　　√　　设计　　　　　　√　　建筑工程√　√　√　　　　安装工程√　√　√　　　　监理√　√　　√　　　主要材料√　√　√　　　　情况说明：建安工程及复合土工膜为公开招标形式，由业主自行招标。工程监理采用公开招标的方式。83 12工程投资概算及资金筹措12.1工程概况工程位于甘州区以西35km处的大磁窑河东岸，南依肃南县，西靠大磁窑河，东距黑河15km，受益于张掖市甘州区甘浚镇高家庄七、八社，受益灌溉面积750亩，灌区内交通便利，通讯快捷方便。本工程属Ⅳ等小（Ⅱ）型工程。渠道及建筑物均按5级设计。本工程新建塘坝一座；修建进水口、输水洞各1座；新建引水渠1条，长0.25km；新建输水渠1条，长0.61km；改建斗渠0.38km；修建建筑物1座。需完成总工程量105151m3，其中：土方开挖39039m3，土方夯填52689m3，中细砂9052m3，C15细粒砼砌石43m3，现浇砼工程862m3，完成土工膜铺筑52689m2，干砌石铺筑3436m3，钢筋制安8.1t，金属结构3.9t，安装启闭机4台。12.2投资主要指标塘坝工程工程概算总投资306万元，其中：工程部分投资294.07万元；移民和环境保护部分投资11.93万元。工程部分投资中，建筑工程投资228.22万元，金属结构设备及安装施7.54万元，工临时工程投资12.45万元，其他费用投资31.87万元，预备费14.00万元。移民和环境保护部分投资中，环境保护工程费6.48万元，水土保持工程费5.45万元。12.3编制依据依据《水利水电工程等级划分及洪水标准》（SL252-2000）规定，本工程属小（Ⅱ）型工程，工程投资计费标准按小型工程计取。定额依据为省水利厅甘水发[2009]424号文颁发的《甘肃省水利水电工程概（估）算编制规定》和省水利厅甘水规发[1996]41号文颁发的《甘肃省水利水电工程施工机械台班费定额》。编制概算价格水平年为2012年第一季度。83 12.4编制办法12.4.1基础单价⑴人工预算单价按甘水发[2009]424号文规定进行计算，经计算人工预算单价为：土方工程31.03元/工日，石方工程33.02元/工日，砼及安装工程35.02元/工日。（2）材料预算价格主要材料预算价格依据张掖市2010年第一季度市场价格水平。主要材料预算价格为：柴油：9372.09元/t汽油：10207.46元/t水泥：338.44元/t钢筋：4635.74元/t型钢：4943.24元/t碎（卵）石：54元/m3砂子：49.00元/m3块石：40.00元/m3以上价格全部为工地价格。⑶风、水、电单价经分析计算：风价：采用6m3的空压机供风，风价为0.32元/m3。水价：根据施工组织设计选定的供水方式，水价为2.57元/m3。电价：采用工地自发电的供电方式，电价为2.42元/kwh。12.4.2费率标准⑴其它直接费：计算基础为直接费，建筑工程费率为4.5%，安装工程费率为5.5%。⑵间接费：按人工费的百分率计算，土方工程取16%，石方工程取20%，砼工程取46%，金属结构安装工程取52%，其他工程取39%。⑶计划利润：83 按直接费与间接费之和的7%计算。⑷税金：按直接费、间接费与计划利润之和的3.22%计算。12.4.3其它费用⑴建设管理费:⑴建设管理费:按定员人数6人，工期0.5年，每人按28328元/年计算。工程管理经常费，按建设单位人员经常费之和的15%计取。（2）工程建设监理费按国家发改委发改价格[2007]670号文《建设工程监理与相关服务收费管理规定》计算。（3）科研勘测设计费按照国家计委、建设部计价【2002】10号文关于发布《工程勘察设计收费管理规定》的通知和国家发展和改革委、建设部发改价格【2006】1352号文关于印发《水利、水电、电力建设项目前期工作工程勘察收费暂行规定》的通知计算。（4）其他费用工程保险费，按一至四部分工程投资的0.45%计算；12.4.4预备费基本预备费按一至五部分投资合计的5%计算，价差预备费不计列。12.4.5移民和环境保护部分投资概算本工程移民安置补偿投资、水土保持工程及环境保护工程费，按有关专业处室提供的投资列入。83 12.5工程投资按照以上编制规定和编制依据，以及设计提供的工程量计算，高家庄塘坝工程概算总投资306万元，其中：工程部分投资294.07万元；移民和环境保护部分投资11.93万元。工程部分投资中，建筑工程投资228.22万元，金属结构设备及安装施7.54万元，工临时工程投资12.45万元，其他费用投资31.87万元，预备费14.00万元。移民和环境保护部分投资中，环境保护工程费6.48万元，水土保持工程费5.45万元。12.6概算表1、工程总概算表表12-12、总概算表表12-23、建筑工程概算表表12-34、金属结构设备及安装工程概算表表12-45、临时工程概算表表12-56、其他费用概算表表12-67、建筑工程单价汇总表表12-78、主要材料预算价格汇总表表12-89、施工机械台班费汇总表表12-910、主体工程工程量汇总表表12-1011、劳动工日汇总表表12-1183 表12-1工程总概算表单位：万元序号工程或费用名称建安工程费设备购置费其他费用合计占一至五部分投资额(%)Ⅰ工程部分投资　　　294.07　　第一部分建筑工程228.22　　228.220.81一塘坝工程198.42　　198.42　二渠道工程29.80　　29.80　　第三部分金属结构设备及安装工程0.547.00　7.540.03　钢闸门制作及安装0.463.89　4.35　　启闭机制作及安装0.083.11　3.19　　第四部分临时工程12.45　　12.450.04一施工交通工程0.07　　0.07　二施工房屋建筑工程3.10　　3.10　三其它临时工程9.28　　9.28　　第五部分其他费用　　31.8731.870.11一建设管理费　　18.7218.72　二勘察设计费　　12.0612.06　三其他费用　　1.091.09　　第一至五部分合计　　　280.081.00　预备费　　　14.00　　基本预备费5.00%　　14.00　　静态总投资　　　294.07　　总投资　　　294.07　Ⅱ移民和环境部分投资　　　11.93　一工程占压投资　　　0.00　二环境保护工程费　　　6.48　三水土保持工程费　　　5.45　Ⅲ总计　　　306.00　83 总概算表表12-2单位:万元序号工程或费用名称建安工程费设备购置费其他费用合计占一至五部分投资额(%)　第一部分建筑工程228.22228.220.81一塘坝工程198.42198.42二渠道工程29.8029.80　第三部分金属结构设备及安装工程0.547.007.540.03　钢闸门制作及安装0.463.894.35　启闭机制作及安装0.083.113.19　第四部分临时工程12.4512.450.04一施工交通工程0.070.07二施工房屋建筑工程3.103.10三其它临时工程9.289.28　第五部分其他费用31.8731.870.11一建设管理费18.7218.72二勘察设计费12.0612.06三其他费用1.091.09　第一至五部分合计280.081.00　预备费14.00　基本预备费5.00%14.00　静态总投资294.07　总投资294.07　　　　　　　83 建筑工程概算表表12-3-1序号工程或费用名称单位数量单价(元)合计(万元)　第一部分建筑工程　　　228.22一塘坝工程座1　198.42㈠塘坝座1　179.271砂砾石开挖m3363947.0525.662坝体砂砾石填筑（外运）m3281011.103.123坝体砂砾石填筑m3363944.4116.054库底覆盖层挖填m3107254.244.555上下垫层（中细砂）铺设m3905228.5525.846砂砾石垫层m3194032.476.307干砌石护坡m33436138.7347.678PE聚乙稀复合土工膜（一布一膜，膜厚0.5mm）m23074016.2950.08㈡进水口座1　15.301砂砾石开挖m36107.050.432砂砾石回填m31884.240.083C25钢筋砼m3183586.9610.744钢筋制安t5.497102.723.905聚乙烯闭孔泡沫板伸缩缝m22054.190.116聚氯乙烯胶泥m22196.920.04㈢输水洞座1　3.851砂砾石开挖m3987.050.072砂砾石回填m3294.240.013C25钢筋砼m341586.962.414C15细粒砼砌石m38.0242.000.195钢筋制安t1.207102.720.856聚乙烯闭孔泡沫板伸缩缝m24554.190.247聚氯乙烯胶泥m24196.920.08二渠道工程km1.240　29.80㈠新建引水渠km0.25　5.231砂砾石开挖m33407.050.242砂砾石回填m31054.240.043C15现浇砼渠道m387.4364.263.184聚乙烯闭孔泡沫板伸缩缝m224054.191.3083 建筑工程概算表表12-3-2序号工程或费用名称单位数量单价(元)合计(万元)5聚氯乙烯胶泥m224196.920.47㈡新建输水渠km0.61　13.371砂砾石开挖m39107.050.642砂砾石回填m33084.240.133C15现浇砼渠道m3220364.268.014聚乙烯闭孔泡沫板伸缩缝m262254.193.375聚氯乙烯胶泥m262196.921.22㈢改建星光斗渠km0.380　8.341砂砾石开挖m35627.050.402砂砾石回填m31904.240.083C15现浇砼渠道m3137364.264.994聚乙烯闭孔泡沫板伸缩缝m238854.192.105聚氯乙烯胶泥m239196.920.77㈣建筑物工程座1　2.86　水闸工程座1　2.86　土方开挖m31257.050.09　砌体拆除m33090.610.27　C15细粒砼砌石m335242.000.85　现浇C15砼m311386.190.42　C25钢筋砼m34586.960.21　钢筋制安t1.37102.720.92　聚乙烯闭孔泡沫板伸缩缝m21354.190.07　聚氯乙烯胶泥m21.5196.920.03表12-4金属结构设备及安装工程概算表编号设备名称及规格单位数量单价（元）合计（元）设备费安装费设备费安装费　第三部分金属结构设备及安装　　　　7.000.54一闸门设备及安装　　　　3.890.461闸门制作及安装t2.20930012002.050.262栏杆制作及安装t1.20880012001.060.143拦污栅制作及安装t0.501080012000.540.06　小计　　　　3.650.46　运杂费6.5%　　0.24　二启闭设备及安装　4　　3.110.08　3.5T启闭机台246002000.920.04　8T启闭机台2100002002.000.04　小计　　　　2.920.08　运杂费　6.5%　　0.19　83 临时工程概算表表12-5　序号工程或费用名称单位数量单价(元)合计(万元)　第三部分临时工程　　　12.45一施工交通工程　　　0.071临时施工道路km0.235000.07二施工房屋建筑工程　　　3.101办公、生活建筑m2503001.502施工仓库m2802001.60三其他临时工程％2324.0%9.28其他费用概算表表12-6　序号工程或费用名称数量单价(元)合计(万元)　第四部分其他费用　　31.87一建设管理费　　18.721建设单位人员经常费60.5年×28328元/(人.年)8.502工程管理经常费8.5035.00%2.983工程建设监理费241.213.00%7.24二工程勘察设计费241.215.00%12.06三其他费用　　1.091工程保险费241.210.45%1.0983 建筑工程单价汇总表表12-7单位：元序号项目名称单位单价其中人工费材料费机械费使用费其他费用其他直接费间接费利润税金1机械砂砾石开挖1m37.050.34　4.670.650.250.470.450.222机械砂砾石回填1m34.240.13　2.940.330.150.280.270.133机械坝体碾压运距（100米）1m311.101.10　7.040.760.400.740.700.354机械坝体碾压运距1m34.410.97　2.130.440.160.300.280.145砂砾石保护层铺筑1m332.471.300.0024.310.441.172.182.061.016细粒土铺筑1m328.550.9720.001.500.441.031.921.810.897土工膜铺设1m316.291.3212.240.980.190.660.510.260.138干砌卵石护底1m3132.6745.5748.4011.610.654.789.118.414.149干砌卵石护坡1m3138.7349.7948.4011.610.874.989.968.794.3310C15细粒砼砌石1m3242.0082.12102.558.420.878.7316.4215.347.5511现浇C15砼1m3386.1972.91167.4056.036.1813.6133.5424.4812.0512现浇C25砼1m3586.96228.22228.2251.491.6218.846.2635.0517.2513现浇C15砼明渠1m3364.2671.83156.7654.371.0312.7833.0423.0911.3614钢筋制作与安装1t7102.72588.344799.97427.5779.20265.28270.63450.17221.5715聚乙烯塑料板伸缩缝1m254.1912.5028.670.020.261.875.753.431.6916聚氯乙烯胶泥伸缩缝1m2196.9215.59147.930.030.217.377.1712.486.1417浆砌石拆除1m390.6165.71　　0.222.9713.145.742.8318土方夯填1m211.468.210.03　0.110.381.640.730.3683 主要材料预算价格汇总表表12-8序号名称及规格单位预算价格(元)原价(元)运杂费(元)采保费(元)一水泥　　　　　　425#普通硅酸盐水泥t338.44320.0010.198.25二钢材t　　　　　钢筋t4635.744500.0022.67113.07　型钢t4943.244800.0022.67120.57三木材　　　　　　圆木m31742.161680.0019.6742.49　板枋木m32329.492253.0019.6756.82四油料　　　　　　汽油t10207.469920.0038.50248.96　柴油t9372.099105.0038.50228.59五其它材料　　　　　　钢模及卡扣件kg6.156.00　0.15　铁丝kg4.924.80　0.12　铁件kg5.135.00　0.13　木柴kg1.201.20　　　沥青kg2.052.00　0.05　电焊条kg7.187.00　0.18　铁钉kg4.924.80　0.12　钢钎kg6.666.50　0.16　胶泥kg4.314.20　0.11　雷管只1.231.20　0.03　导火线m0.820.80　0.02　油毡m22.672.60　0.07　炸药kg8.208.00　0.2　红砖千块303.00250.0053.00　83 施工机械台班费汇总表表12-9单位：元序号名称及规格台班费其　　　中第一类费用第二类费用一土石方机械　装载机2m31085.1759.1791025.99　挖掘机1m3947.58202.745744.83　蛙式打夯机2.8kw118.414.807113.60　推土机59kw538.9956.58482.41　推土机74kw717.50132.00585.50　羊脚碾5-7t8.408.400.00　羊脚碾12-18t20.8220.820.00　振动碾13-14t88.9388.93　拖拉机11kw114.9711.88103.09　拖拉机74kw780.1782.20697.97　拖拉机59kw642.0856.58585.50　压路机366.3743.29323.09二运输机械　载重汽车5t409.4768.23341.24　载重汽车10t586.83151.28435.55　自卸汽车5t497.4385.34412.09　自卸汽车3.5t422.7469.94352.80　动力翻斗车1.0t110.179.55100.62　架子车2.712.71三砼机械　砼搅拌机0.4m3223.4232.38191.04　平板振捣器2.2kw36.147.1029.04　插入式振捣器2.2kw38.579.5329.04　变频振捣器4.5kw76.1320.4755.66　风(砂)水枪336.582.32334.26四辅助设备　潜水泵7kw132.0914.79117.30　离心水泵30kw405.0011.63393.37　空压机9m3/min918.3342.29876.04　柴油发电机30kw535.7624.00511.76　柴油发电机40kw679.0536.08642.97　柴油发电机50kw773.1745.85727.32五加工机械　直流电焊机16KVA　钢筋弯曲机φ6--40mm412.335.77406.56　钢筋切断机10kw125.866.14119.72　钢筋调直机126.266.54119.7283 表12-10主体工程工程量汇总表序号项目名称砂砾石开挖(m3)砂砾石回填(m3)坝体填筑(m3)中细砂(m3)砼、砌石拆除(m3)C15细粒砼砌石(m3)混凝土(m3)干砌石(m3)一塘坝工程3710212882392049052　84073436（一）塘坝3639412665392049052　　1833436（二）进水口610188　　　　183　（三）输水洞9829　　　841　二渠道工程1937603003035455　（一）新建引水渠340105　　　　87　（二）新建输水渠910308　　　　220　（三）改建土渠562190　　　　137　（四）建筑物工程1250　　303511　　水闸工程125　　　303511　　合计390391348539204905230438623436表12-11-1劳动工日汇总表序号工程或费用名称单位工程量定额劳动工日（工日）　第一部分建筑工程　　　13090.03一塘坝工程km1.0　9633.90（一）塘坝km1.0　8588.551砂砾石开挖m336394.00.01396.692坝体砂砾石填筑（外运）m32810.00.04100.043坝体砂砾石填筑m336394.00.031142.774库底覆盖层挖填m310725.00.00446.125上下垫层（中细砂）铺设m310725.00.03336.776砂砾石垫层m31940.00.0481.297干砌石护坡m23436.01.515181.498PE聚乙稀复合土工膜（一布一膜，膜厚0.5mm）m230740.00.041303.38（二）进水口座1　825.451砂砾石开挖m3610.00.016.652砂砾石回填m3188.00.0040.813C25钢筋砼m3183.03.92717.734钢筋制安m35.516.8092.235聚乙烯闭孔泡沫板伸缩缝m320.00.367.146聚氯乙烯胶泥m22.00.450.89㈢输水洞座1.0　219.901砂砾石开挖m398.00.0111.072砂砾石回填m329.00.000.1283 表12-11-2劳动工日汇总表序号工程或费用名称单位工程量定额劳动工日（工日）3C25钢筋砼m341.03.92160.804C15细粒砼砌石m38.02.4919.905钢筋制安m31.216.8020.166聚乙烯闭孔泡沫板伸缩缝m245.00.3616.077聚氯乙烯胶泥m24.00.451.78二渠道工程km1　3456.13㈠新建引水渠m30.25　279.781砂砾石开挖m33400.0113.712砂砾石回填m31050.0040.453C15现浇砼渠道m3872.05179.264聚乙烯闭孔泡沫板伸缩缝m22400.3685.685聚氯乙烯胶泥m2240.4510.68㈡新建输水渠km0.61　2535.041砂砾石开挖m39100.0119.922砂砾石回填m33080.0041.323C15现浇砼渠道m32202.05451.224聚乙烯闭孔泡沫板伸缩缝m26220.361036.295聚氯乙烯胶泥m2620.451036.29㈢改建星光斗渠m30　443.821砂砾石开挖m35620.016.132砂砾石回填m31900.000.82　C15现浇砼渠道m31372.05280.99　聚乙烯闭孔泡沫板伸缩缝m23880.36138.52　聚氯乙烯胶泥m2390.4517.36㈣建筑物工程m31　197.49　水闸工程m31　197.49　土方开挖m31250.011.36　砌体拆除m3301.9959.70　C15细粒砼砌石m3352.4987.05　现浇C15砼m3112.0822.90　钢筋制安t1.316.8021.84　聚乙烯闭孔泡沫板伸缩缝m2130.364.64　聚氯乙烯胶泥m220.450.0083 13经济评价和效益分析13.1工程概况甘浚镇高家庄七、八社为非黑河灌溉区，其农田灌溉依靠从大磁窑河引水灌溉，属大磁窑河流域范围。项目区水源单一，无调蓄设施，受到“定时不定量”的分水方案的限制，作物需水时间和需水量与河源来水时间及来水量存在着很大的矛盾，致使750亩农田无法得到适时、适量的科学灌溉，产量由此受到影响。为解决项目区水资源时段性短缺和不能适时供给灌溉的问题，新建塘坝一座，设计库容8.4万m3。13.2主要评价依据、方法及参数13.2.1主要评价依据及原则（1）评价依据经济评价的主要依据：国家计委和建设部2006年颁布的《建设项目经济评价方法与参数（第三版）》（以下简称《方法与参数》）、水利部1994年发布的《水利建设项目经济评价规范（SL72-94）》（以下简称《规范》）等。（2）评价原则①本项目为小型塘坝工程，塘坝效益主要为调蓄灌溉，无其它财务收入，为社会公益性质的水利建设项目，所以本项目主要做国民经济评价，不做财务评价。②以国民经济评价动态指标为主，静态指标为辅。③社会折现率采用7%计算。13.2.2主要参数（1）计算期及折现率根据工程的建设安排，计算期取31年，其中建设期为1年，正常运用期为30年。计算基准点选在工程建设期的第一年年初，各项费用和效益均按年末发生。83 折现率：按照《规范》规定，本工程属于社会公益性的水利建设项目，采用7%的社会折现率进行评价。（2）价格水平计算采用2012年第1季度价格。13.3经济评价13.3.1费用计算（1）固定资产投资根据投资概算结果，本工程静态总投资306万元。国民经济评价投资为306万元。（2）年运行费工程年运行费按国民经济评价投资的2%概算，正常运行期年运行费为6.12万元。13.3.2效益计算①种植效益本工程实施后，改善项目区灌溉条件后产生的效益主要为种植效益。项目区现状灌水条件下有250亩面积不能保证灌溉，塘坝建成后，能保证250亩耕地的灌溉。按照2011年度灌溉制度中各种作物种植比例及其单位产量计算总产值，各种作物种植成本按60%计算，扣除作物种植成本所得效益为种植净效益。项目区750亩灌溉面积项目实施前效益计算见表13-1，项目实施后效益计算见表13-2。根据计算结果,种植业新增净效益为18.2万元。⑵新增农副产品生产能力该工程的实施后，可以节约部分劳动力，节约劳力参与农副产品加工业。年增净效益为13.5万元。以上⑴～⑵项合计，共计增加灌溉净效益31.7万元。83 表13-1高家庄七、八社250亩灌溉面积项目实施前效益计算表作物名称种植种植单产单价总产量总产值种植成本(万元)净效益比例面积（kg）（元）（kg）(万元)(万元)（%）(亩)　　　　　小麦1845147366151.981.190.79玉米59147.52243.63304011.897.1374.76油料2357.577244427.510.636.37564.25合计100250　　44082.524.514.79.8表13-2高家庄七、八社250亩灌溉面积项目实施前效益计算表作物名称种植种植单产单价总产量总产值种植成本(万元)净效益比例面积（kg）（元）（kg）(万元)(万元)（%）(亩)　　　　　小麦18454203189005.673.42.27玉米59147.56403.69440033.9820.3913.59油料2357.5220241265030.3618.2212.14合计100250　　12595070.0142.012813.3.3经济评价成果经分析该项目投入与产出数值，计算国民经济评价主要指标见下表。国民经济评价指标表序号项目单位指标评价1经济效益费用比1.03>12经济内部收益率%7.52>7%3经济净现值万元16.22>04动态投资回收年限年26含建设期1年本项目经济内部收益率7.52%，高于社会折现率7%；经济净现值为16.22万元，大于零；经济效益费用比为1.03大于1，经济评价指标满足规范要求，因此，本项目在经济上是合理可行的。83'
