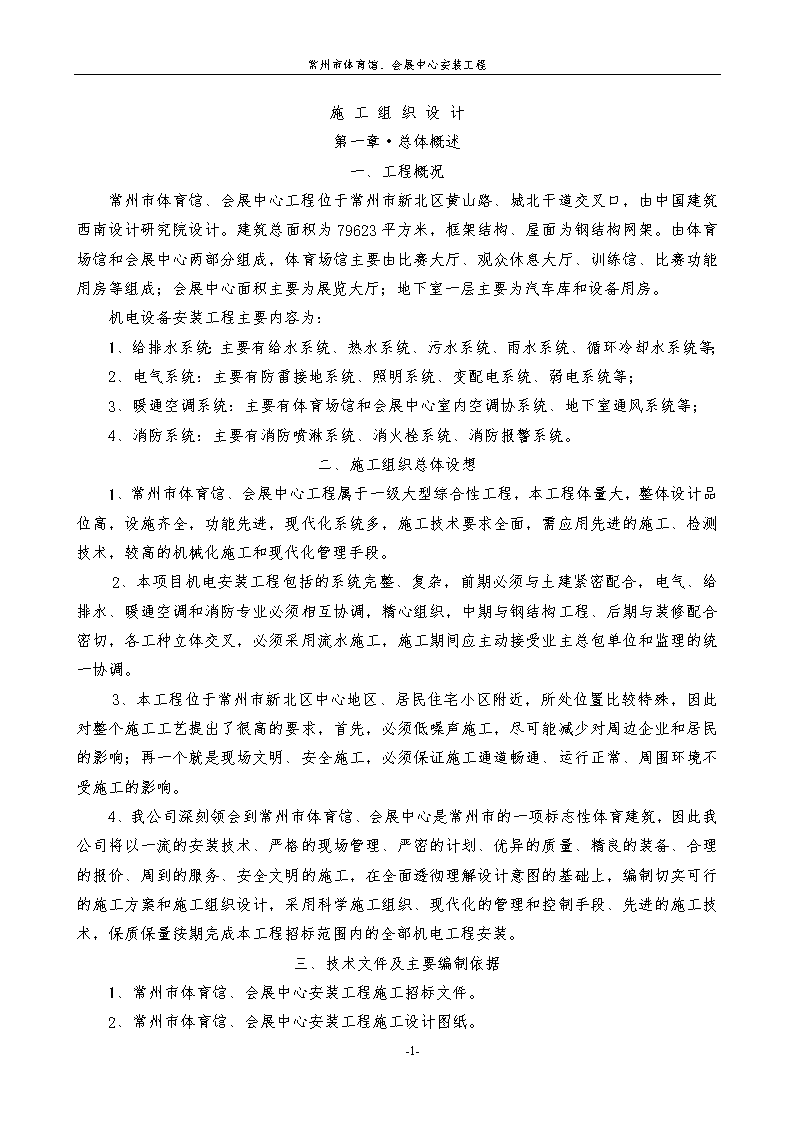

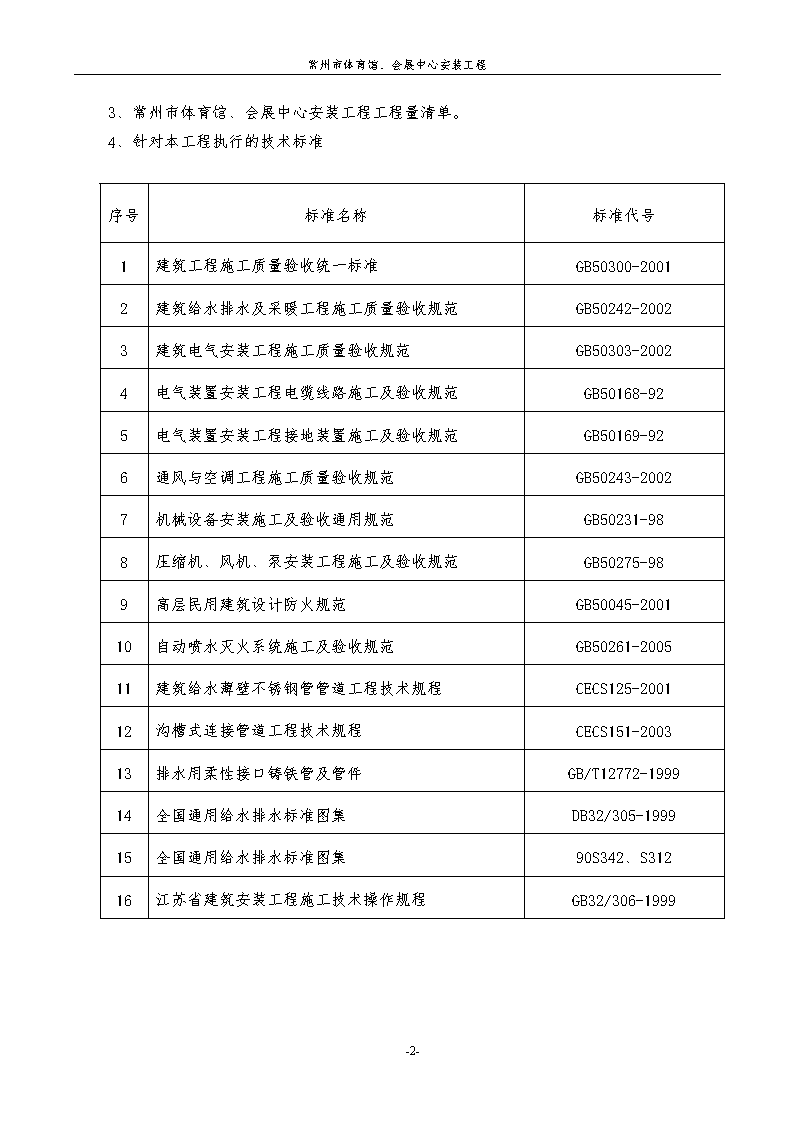

常州市体育馆、会展中心安装工程施工组织设计第一章·总体概述一、工程概况常州市体育馆、会展中心工程位于常州市新北区黄山路、城北干道交叉口，由中国建筑西南设计研究院设计。建筑总面积为79623平方米，框架结构、屋面为钢结构网架。由体育场馆和会展中心两部分组成，体育场馆主要由比赛大厅、观众休息大厅、训练馆、比赛功能用房等组成；会展中心面积主要为展览大厅；地下室一层主要为汽车库和设备用房。机电设备安装工程主要内容为：1、给排水系统：主要有给水系统、热水系统、污水系统、雨水系统、循环冷却水系统等；2、电气系统：主要有防雷接地系统、照明系统、变配电系统、弱电系统等；3、暖通空调系统：主要有体育场馆和会展中心室内空调协系统、地下室通风系统等；4、消防系统：主要有消防喷淋系统、消火栓系统、消防报警系统。二、施工组织总体设想1、常州市体育馆、会展中心工程属于一级大型综合性工程，本工程体量大，整体设计品位高，设施齐全，功能先进，现代化系统多，施工技术要求全面，需应用先进的施工、检测技术，较高的机械化施工和现代化管理手段。2、本项目机电安装工程包括的系统完整、复杂，前期必须与土建紧密配合，电气、给排水、暖通空调和消防专业必须相互协调，精心组织，中期与钢结构工程、后期与装修配合密切，各工种立体交叉，必须采用流水施工，施工期间应主动接受业主总包单位和监理的统一协调。3、本工程位于常州市新北区中心地区、居民住宅小区附近，所处位置比较特殊，因此对整个施工工艺提出了很高的要求，首先，必须低噪声施工，尽可能减少对周边企业和居民的影响；再一个就是现场文明、安全施工，必须保证施工通道畅通、运行正常、周围环境不受施工的影响。4、我公司深刻领会到常州市体育馆、会展中心是常州市的一项标志性体育建筑，因此我公司将以一流的安装技术、严格的现场管理、严密的计划、优异的质量、精良的装备、合理的报价、周到的服务、安全文明的施工，在全面透彻理解设计意图的基础上，编制切实可行的施工方案和施工组织设计，采用科学施工组织、现代化的管理和控制手段、先进的施工技术，保质保量按期完成本工程招标范围内的全部机电工程安装。三、技术文件及主要编制依据1、常州市体育馆、会展中心安装工程施工招标文件。2、常州市体育馆、会展中心安装工程施工设计图纸。-70- 常州市体育馆、会展中心安装工程3、常州市体育馆、会展中心安装工程工程量清单。4、针对本工程执行的技术标准序号标准名称标准代号1建筑工程施工质量验收统一标准GB50300-20012建筑给水排水及采暖工程施工质量验收规范GB50242-20023建筑电气安装工程施工质量验收规范GB50303-20024电气装置安装工程电缆线路施工及验收规范GB50168-925电气装置安装工程接地装置施工及验收规范GB50169-926通风与空调工程施工质量验收规范GB50243-20027机械设备安装施工及验收通用规范GB50231-988压缩机、风机、泵安装工程施工及验收规范GB50275-989高层民用建筑设计防火规范GB50045-200110自动喷水灭火系统施工及验收规范GB50261-200511建筑给水薄壁不锈钢管管道工程技术规程CECS125-200112沟槽式连接管道工程技术规程CECS151-200313排水用柔性接口铸铁管及管件GB/T12772-199914全国通用给水排水标准图集DB32/305-199915全国通用给水排水标准图集90S342、S31216江苏省建筑安装工程施工技术操作规程GB32/306-1999-70- 常州市体育馆、会展中心安装工程第二章·施工总体布置一、工程总体准备计划⒈为确保安装分项工程“一次验收合格”目标的实现，我们将认真服从业主和现场监理工程师的协调管理，保证水、电、空调和消防各专业在工程总体进度计划的指导下协调施工，最终完成我们在投标文件中承诺的各项目标。⒉调配充足的劳动力和施工机具配合主体工程的预留预埋，确保在墙体粉刷前完成全部墙体的配管工作，保证安装预留预埋工作不影响工程总体进度。⒊土建地下室完成后开始进行地上部分施工时，就根据土建进度进行地下室及各楼层水电工程的毛坯管线的施工，并进行地下室及各楼层管道施工，主体封顶后二个月内各楼面（除钢结构屋面部分）吊顶内的毛坯管线施工基本结束。⒋土建地下室粉刷结束、设备基础完成、安装现场场地清理干净后开始进行安装工程的全面施工。⒌配电箱、灯具、开关、插座、卫生设备、空调风口及消防设备器具等的安装必须根据工程装潢进度，在具备安装条件的情况下进行，以符合成品保护的要求。⒍安装调试阶段公司将成立有给排水、电气、空调及消防专业人员配备齐全的调试小组，在25天内完成调试工作，留10天进行整改。⒎安装过程中将根据业主和工程的需要，对其他安装专业做好配合和支持工作，确保工程同步交工验收。⒏竣工验收前将由项目部组织进行全面的质量内部预检，对发现的问题组织力量在预定的时间内完成整改，确保一次性通过工程总体竣工验收。二、施工准备计划⒈前期准备计划⑴本公司中标后将立即组织成立本工程施工项目部。⑵由本工程施工项目部进行临设搭建，同时做好现场施工临时用电箱、电源线的安装敷设及触保器、安全带、安全帽等用具的安全检测工作。保证员工进场后，生产生活设施满足各项要求。⑶根据本工程的特点和总施工进度计划要求，落实和完成工程施工的技术、劳动力、主要设备材料、施工机具等各项准备工作。⑷项目部及施工人员进驻施工现场。⒉技术准备计划⑴施工图到位后，技术部门尽快组织技术人员熟悉图低，组织图纸会审，进行技术交底。⑵施工图到位后，要尽快备齐与本工程有关的规范，规定、标准图及各种工艺文件、各-70- 常州市体育馆、会展中心安装工程种设备的安装图和说明书。⑶尽快编制好施工预算、工程材料、设备用量计划、加工计划、施工机械设备进场计划、劳动力需用量计划、并做好工料分析。⑷各专业技术人员提供各专业施工方案，报业主及监理工程师审批。⑸对全体人员进行施工前安全交底，对部分工序、安装关键分项进行技术交底。与作业班组签订安全施工，文明施工责任书。⑹提交开工报告报业主及监理工程师审批。三、劳动力准备计划本工程的工作量较大、工期紧、质量要求高，所需各种操作人员较全面。为了保证该工程高速、优质地完成，应充分做好劳动力的准备工作。1.所有操作人员由公司统一抽调，施工项目部统一管理；2.公司和施工项目部将根据工程需要，选择具有丰富安装工程施工经验的技术工人，按照不同专业组成四个施工队，具体为：电气施工队、消防施工队、给排水施工队和通风空调施工队；3.以上划分是按照专业系统划分的，如遇系统之间出现区域性劳动力不平衡时，现场可根据具体情况进行局部调整；4.各施工队可根据进度及总体安排，分成若干施工班组，以充分发挥技术特长和专业施工水平；5.对各分项工程各阶段的劳动力进行宏观控制、统筹安排。对各工种劳动力按施工进度表中劳动力需用量，随时调配以满足施工需要；6.对特殊工种操作人员提前做好培训工作，必须做到持证上岗。四、工程材料、设备准备计划1.工程材料、设备准备计划是根据工程总体进度计划所规定需用材料编制的，项目部预算员根据施工图预算和单位工程材料汇总表，提前提出需用计划；2.根据工程实际进度情况需要，工程各专业施工技术人员按月提出工程材料设备、周转材料及零星材料需用计划；3.公司材料采购供应部按照工程项目部下月工程材料、设备及零星材料需用计划，提前一周保质保量做好备料工作；4.公司材料采购供应部根据工程项目部要求的材料、设备进场的数量要求、品种要求和时间要求，提前安排好运输车辆，及时将计划要求的材料、设备提供至工程现场；5.工程项目部根据公司材料采购供应部安排的材料、设备进场时间，及时安排好材料库房和堆放场地，保证进场材料、设备的储存和堆放。-70- 常州市体育馆、会展中心安装工程五、施工机械设备准备计划由于工程施工时间紧，机械设备应满足工程施工需用，只有配齐施工所需的各种机械设备，才能保证按时或提前完成施工任务。1.项目部专业施工技术人员从工程的实际需要出发，在开工前编制各专业施工机械设备需用计划；2.公司设备管理部根据项目部施工机械设备需用计划，提前做好施工机械设备的品种配备和数量配备工作；3.公司设备管理部安排设备维修人员，做好施工机械设备进场前的维修保养，以保证施工机械的如期正常工作；4.为确保工程不受施工机械设备的因素而影响工程的连续施工，公司设备管理部必须保证施工机械设备有一定的储备量，以确保工程突击施工的需要。-70- 常州市体育馆、会展中心安装工程第三章·施工进度计划及控制措施一、工程工期目标本工程工期为681天，且满足土建总承包工期目标。如延误工期按招标文件中施工合同35、违约条款35.2条执行。二、施工进度保证措施本工程属高级体育、会场设施建筑，工作量相对较大，设施齐全，需各工种交叉作业，施工技术要求高，保证施工进度计划实施是确保工程保质保量按期完成的关键，也是施工项目管理的中心任务，为此，我公司将采取以下措施：㈠组织保证措施本工程确定为本公司的重点创优施工项目，配备优秀的项目经理，组织全过程的施工管理，全面协调各施工要素，确保计划执行的严密性。1、检查各层次施工进度计划，形成严密的计划保证体系。施工中有多种施工计划：土建总进度计划、安装总进度计划、分项工程施工进度计划，这些计划均是围绕一个总任务编制的，在坚持总工期不变的前提下，检查各项计划是否层层分解，互相衔接，组成一个计划实施的保证体系，给计划任务书，施工任务书的方式逐级下达，以保证实施。2、采取科学的计划管理，确保工期目标的实施。在工程施工过程中，存在着许多动态的因素，需不断地调整、解决，在公司将实行检查上周、实施本周、计划下周的三周滚动计划管理办法，本办法将计划、实施、检查、调整集于一体，是管理工作的具体化、细量化，通过严格的组织管理，确保总计划的实现。㈡劳动力配置及保证措施根据工程施工进度的计划和预算工日的分析，确定施工阶段的劳动力配置。1、配备好足够数量的劳动力是保证施工进度的重要环节。我公司施工人员众多，技术素质较高，可确保提供充足的劳动力投入本工程施工。2、组织好劳动力的后备力量。工程施工中不可避免地会受到一些外部因素的影响，如设计变更、材料设备供应不及时、土建施工脱期、装饰方案不及时等因素，影响安装工程施工进度。此时，需采取增加劳动力、延长工作时间等措施把非我方因素造成的时间损失抢回来。为此，我公司在保证劳动力正常配置的条件下，再准备15-25人左右的后备力量，必要时可随时投入施工。㈢材料供应保证措施施工材料供应是保证工程顺利进行的又一重要环节。材料管理好坏会对工程质量、工程成本产生直接影响。为此，需采取如下的措施：1、配合业主做好甲供材料供应-70- 常州市体育馆、会展中心安装工程⑴及时准确地提供业主分阶段要料计划。⑵做好甲供材料的检测、交接、验收工作。⑶配合业主做好甲供设备的开箱、检查、验收工作。⑷做好甲供设备和材料的保管工作。⑸做好材料代供工作，帮助业主解决因人手不足所造成的供应困难。在业主选定厂家及价格的前提下协助业主进行业务联系和办理有关手续。⑹根据工程进度计划，提出甲供材料到货计划。2、做好乙供材料的供应⑴按工程施工进度计划及预算材料分析，及时编制供料计划。⑵加强采购成本的控制，做到货比三家，择优采购，保证材料的质量和数量。⑶加强对采购材料的检验，杜绝劣质材料进库。⑷加强对进库材料的保管，严格领料制度。㈣施工机具配备保证措施1、按进度计划分阶段调配机具进场，既确保施工需要，又不闲置。2、凡进场机具事先均进行维修和保养，确保进场机具完好无损。3、根据工程需要添置部份新机具，做好新机具的采购、验收工作。4、对使用中的机具定期组织保养，对产生故障的机具及时安排维修，并准备一些备用机具供抢进度和机具损坏时用，对消耗性配件如板牙、钻头、焊钳、割咀、砂轮片等作一定数量的储备，以供随时更换。㈤施工协调保证措施工程施工中存在着多种因素的协调工作，既有项目部内部的，同时也有项目部外部的协调。1、项目内部关系协调由项目经理进行内部供求关系的协调，诸如劳动力、材料、机械设备、动力等，求得项目的资源保证，从而使物尽其用，按施工进度计划进行有条不紊的施工。2、外部协调重点协调总包单位、设计单位、建设单位、监理单位及其它专业施工单位。采取积极主动的态度在平等的基础上进行协调。㈥技术保证措施1、做好施工技术的管理工作，在确保工程质量前提下，注重施工技术对施工进度的保证指导作用。2、做好施工中各分部分项的技术核定工作。-70- 常州市体育馆、会展中心安装工程3、组织图纸内部会审，落实设计变更。4、做好技术交底工作。㈦检查控制保证措施1、每日检查当天施工进度完成情况，及时了解施工动态。2、每周安排施工进度的汇报和分析，及时提出建议和要求，以便及时协调和调整。3、每月组织一次全面检查，并进行分析总结。向业主和监理及总包单位汇报检查分析的结果。㈧其他保证措施1、实行班组结算，体现多劳多得和经济效益相结合的分配原则，调动全体施工人员的积极性，保证工程顺利施工。2、开展劳动竞赛，活跃现场工作气氛，鼓励士气。3、安排好职工生活，保持良好的生活环境，使职工安心工作。4、做好安全、消防、文明施工工作，创造一个较好的工作环境。5、做好治安保卫工作，预防治安案件的发生，排除干扰，保持安定的局面，让职工专心施工。三、附表资料1、施工总进度计划表（见本章附表-1）2、分项工程进度计划表（见本章附表-2.1、2.2、2.3）3、主要材料、设备进场计划（见本章附表-3）4、主要机械设备配置计划（见本章附表-4）5、主要检测工具配置计划（见本章附表-5）6、劳动力配置计划（见本章附表-6）-70- 常州市体育馆、会展中心安装工程附表-3主要材料、设备进场计划序号名称单位数量进场时间一、电气系统1镀锌钢管米1229开工第30天分批进场2镀锌紧定电线管米29069开工第120天分批进场3型钢T21.9开工第120天分批进场4电缆桥架米2245开工第120天分批进场5各类电线米193543开工第380天分批进场6各类电缆米29287开工第420天分批进场7封闭式母线米209开工第420天分批进场8配电箱台427开工第600天分阶段进场9金属线槽米4380开工第350天分批进场10开关套544开工第450天分批进场11插座套2224开工第450天分批进场12各类灯具套4791开工第500天分批进场二、消防系统1镀锌钢管米36461开工第30天分批进场2阀门只650开工第30天分批进场3镀锌紧定电线管米35759开工第120天分批进场4桥架米2235开工第120天分批进场5电线米119429开工第380天分批进场6控制电缆米7733开工第380天分批进场7烟、温探测器只969开工第460天分批进场8模块只578开工第460天分批进场9消防报警设备台12开工第460天一次进场10消火栓台286开工第500天分批进场11消防水泵结合器台8开工第520天一次进场12水喷淋头只7137开工第550天分批进场-70- 常州市体育馆、会展中心安装工程三、给排水系统1铸铁排水管米1117开工第30天分批进场2塑料排水管米3896开工第150天分批进场3无缝钢管米38开工第460天一次进场4钢板卷管米106开工第460天分批进场5焊接钢管米910开工第350天分批进场6不锈钢管米4640开工第300天分批进场7型钢T1.25开工第300天一次进场8压力雨水管米181开工第160天分批进场9阀门只278开工第300天分批进场10水泵台49开工第520天分批进场11卫生洁具套861开工第550天分批进场12水箱台2开工第520天一次进场四、暖通系统1焊接钢管米2898开工第160天分批进场2镀锌钢管米2438开工第280天分批进场3型钢T157.5开工第150天分批进场4阀门只278开工第160天分批进场5镀锌钢板M238175开工第150天分批进场6各类风管调节阀只1218开工第280天分批进场7风机盘管台85开工第280天分批进场8空调水泵台21开工第500天一次进场9通风机台72开工第500天分批进场10冷水机组台4开工第550天一次进场11空调机组台56开工第520天分批进场12分、集水器台7开工第600天一次进场13各类风口只7411开工第520天分批进场-70- 常州市体育馆、会展中心安装工程附表-4主要施工机具配置计划机具名称规格单位数量备注电动套丝机电线管套丝机台钻弯管机型材切割机交流电焊机交流电焊机直流电焊机摇臂钻床车床卷板机液压折弯机折方机剪板机法兰卷园机风管法兰成型胎具平咬口机联合角咬口机弯头咬口机汽车式起重机配电箱低压电调设备通风空调调试设备6”、4”2”12-163”400300-500A160AAX300-1Z3040C630、C616020*2000Y-1001.5*200013*25000.5-1.5mm0.5-1.5mm0.5-1.5mm8-16t40-120A台台台台台台台台台台台台台台台台台台台台只套套8886686412111112352116111KW、0.75KW0.5KW0.6KW0.6KW0.6KW21KVA7KW10KW在加工车间在加工车间在加工车间在加工车间在加工车间在加工车间在加工车间在加工车间在加工车间在加工车间在加工车间-70- 常州市体育馆、会展中心安装工程附表-5主要检测工具配置计划机具名称规格单位数量备注接地电阻测试仪只2绝缘电阻测试仪500-1000V只2钳形电流表500A只2万用表500型只3标准压力表0-4Mpa块4压力表0-4Mpa块4U型测压计只1温度计支2水准仪台2经纬仪台1转速表只1钢直尺150-1000mm把5钢卷尺2-5m把30风速仪台1计时表只1游标卡尺把2-70- 常州市体育馆、会展中心安装工程附表-6本项目劳动力配置计划工种各阶段人数持证情况备注配合阶段安装阶段竣工阶段电工15756主要操作人员持证管道工16658主要操作人员持证通风工6604主要操作人员持证电焊工6153主要操作人员持证起重工3主要操作人员持证保温工202主要操作人员持证油漆工102主要操作人员持证辅助工9453合计5229328-70- 常州市体育馆、会展中心安装工程第四章·质量目标及保证措施一、工程质量目标根据工程招标文件要求，我公司确定本工程质量管理目标为：符合国家施工质量验收规范达到合格并确保获江苏省优质“扬子杯”，争创“鲁班奖”。未达到上述质量标准，按招标文件中施工合同35、违约条款35.2条执行。二、工程质量保证体系项目经理安全员材料员质检员施工员技术负责人预算员施工班组三、工程质量保证措施㈠质量保证组织措施1、统一思想，坚定目标，齐心协力，共创优质。⑴工程质量争创优质是业主的需要，是国家建设的需求，是企业生存与发展所必需的，任何一个企业都有责任有义务创优达标。⑵参加本工程建设的项目经理部和公司领导均应对工程创优质负责，对管理人员和操作工人进行质量创优达标教育并在施工现场加强创优达标宣传使参建的每一个人都把自己的工作和工程创优结合起来，只有这样工程创优目标才能实现。⑶坚持管生产必须管质量的原则，领导干部亲自抓，坚持“百年大计，质量第一”的方针，从思想上牢固树立工程创优的目标。2、创优达标的基本要求：⑴工程质量必须达到国家现行的《建筑安装工程质量检验评定统一标准》规定的“合格”等级。-70- 常州市体育馆、会展中心安装工程⑵提高分项工程一次成优率，要求达到80%以上。㈡材料、设备质量控制1、所有用于工程上的材料、成品、半成品、设备均需具有合格证书或质保书，随货交材料部门归档保存，作质量资料依据，材料部门应对规格、数量、质量进行验收，验收合格后方可接收入库.并做好储存、堆放、保管工作。2、严禁使用不合格的材料、成品、半成品及设备。3、凡按规定需要抽样检验的材料，应遵守先检验后使用的原则。4、施工中的残料、余料等应及时退库，报废物应有明显标志，分别堆放统一处理。㈢质量保证管理措施1、本工程将严格推行工程质量保证体系的控制和管理，严格执行IS09002《质量管理和质量保证》系列标准，并严格按验评标准进行检查。2、明确项目经理部各级管理人员的岗位责任制，层层把关.牢固树立“百年大计，质量第一”的思想，确保工程质量创优目标的实现。本工程对施工全过程实行工序质量预控，将质量问题解决在施工过程中，坚持跟踪检查，提高施工一次成优率，以工序质量保证最终工程质量，对每一个分项工程将按照质检点控制图进行分级检查。3、以工艺质量确保工程质量，最大限度的提高机械化施工工艺，减少手工操作。4、严格图纸交底及技术交底制度，未经图纸会审及技术交底，任何人不许开工。5、严格实行“三检制”，自检、互检、专检逐层检验，责任到人，严格按质保体系的检查点及检查表格规定的内容，认真检查、填写，经检查上道工序不合格者，未经整改合格下道工序不许施工。6、坚持质量一票否决权，定期召开工程质量分析会，劳务作业层要开展质量创优竞赛活动，设立流动红旗，按月进行评比，并与班组的经济收入挂钩。7、在施工班组建立QC活动小组，动用PDCA循环解决施工现场出现的质量问题，提高职工的整体质量意识，推行全面质量管理。8、加大工厂预制化力度，设置通风予制场和管道加工场，配合全套加工机械，实行工厂化、预制化、标准化生产，加工后检查合格，运往施工现场进行安装，确保系统工程的质量。9、加强材料采购供应的管理，对于所供的任何材料零件等都必须具有产品合格证书或质量保证书，并按规范要求进行抽样检查，经检验合格后方可使用，对采购三无产品者，一经发现，将按有关规定进行严肃处理。10、加强施工工艺计量是工程质量的定量检测方法。按各分项工程质量检验评定标准中规定的要求配备计量器具，并要各专业施工工序中定点检查阶段进行定量检测。-70- 常州市体育馆、会展中心安装工程㈣质量保证技术措施1、工序质量控制措施⑴分项工程中各工序之间加强监督和复核，上道工序不合格，下道工序严禁开工。⑵重点工序和质检站规定检验程序的中间检验规定，必须纳入工序检验管理中去，并经监理或质监站检验认可方可转下道工序。2、工程质量交接验收制度凡上下工序或前后分项的不同施工作业单位，必须做好交接验收，并办理双方签证手续.3、分项工程验收规定按施工段划分的分项工程的交验方式是班组自检®互检®专检®监理、质检站核验评定。四、质量事故应急预案㈠纠正和预防措施通过纠正和预防措施的实施，消除实际存在或潜在的不合格原因，防止不合格的再发生，使质量符合规定要求。1、项目部负责本工程的纠正和预防措施的实施与管理，并负责一般不合格产品的纠正和预防措施的实施及对完成效果进行跟踪，检查和验证。2、在质量检查中发现重复出现的一般不合格产品由分公司质量安全科组织有关人员分析原因，责任部门制定纠正措施，经分公司分管质量工作领导审批后组织实施。3、分公司质量安全科负责跟踪检查，并将纠正措施完成情况报监理部和质量管理办公室，严重不合格项目和物资报监理部和材料管理部。4、根据工程的实际情况，让步接收情况及施工中容易出的质量问题，进行汇总和分析，对存在的不合格的潜在原因制定预防措施。5、当实施效果未满足规定的要求时，由原责任部门负责制定和修改纠正和预防措施，直到实施效果符合要求为止。㈡不合格品控制措施工程项目的不合格品，包括不合格物资，不合格项目。1、工程项目实施中发现物资材料不合格，由材料员填写不合格品控制记录，报项目经理和施工员，并按公司物资管理制度有关规定进行标识、隔离处理。2、施工过程中出现不合格项目，由施工员填写不合格品控制记录，一般不合格项目报项目经理组织评审处理并制订预防措施，由原施工班组进返工或返修，质量员检查合格，方或进行下一道工序的施工。-70- 常州市体育馆、会展中心安装工程3、严重不合格项目报工程技术科、质量安全科和主任工程师，由质量安全科组织评审处理并制订预防措施，由原施工班组进行返工或反修，质量安全科组织复验合格并报公司监理部验证确认后，方可继续施工。㈢安装成品保护措施1、各专业交叉施工时，应相互配合，相互保护，任何人不得踏踩已安装好的产品，特别是已保温的管道和风管。2、所有精密仪器、仪表元件、灯具、面板、洁具配件的安装均应在具备封闭条件后，方可开始安装以免丢失和损坏。3、严格按照防护和交付工作程序，加强职工产品保护的意识教育，对于违反产品保护措施的职工经教育无效果者，本公司将按规定给予一定的经济处罚，直至清除出场。-70- 常州市体育馆、会展中心安装工程第五章·安全、文明、环保措施一、安全施工保证措施㈠安全施工管理目标：确保安全生产无重大伤亡事故，争创安全事故频率为零。㈡安全施工保证体系项目经理管道专业安全员通风专业安全员设备专业安全员安全负责人电气专业安全员施工班组㈢安全施工保证措施1、严格贯彻执行“安全第一，预防为主”的安全生产方针，严格遵守国家有关政策、法令，严格执行《建筑施工安全检查标准》（JGJ59-99）。坚决执行公司各项安全管理制度。2、项目经理、施工管理人员、班（组）长、工人，逐级建立安全生产责任制度。项目部设专职安全质量检查员，班（组）设兼职安全员，做到分工明确，责任到人。3、安全生产教育制度：⑴凡进入施工现场人员必须进行安全意识、安全操作规程、安全常识方面的教育，讲授人身保护设施使用方法，同时进行与施工有关联的特定危害与安全设备的培训，包括正确的施工方法和正确使用所要求的安全设施，以增加全员的自我保护意识，使全体作业人员自觉、认真、严格地按规程施工。培训教育时间不少于4小时，并做好培训内容、地点、时间、人数、次数方面的记录。⑵对进场作业人员还必须进行安全规章制度方面的教育，使全员自觉遵守项目施工现场的各项安全规章制度。⑶-70- 常州市体育馆、会展中心安装工程施工人员在作业前根据现场具体情况及不同技术专业进行施工组织设计、施工方案、作业指导书中的安全技术措施相对应的安全技术交底，使每位作业人员心中有数、在安全技术指导下施工。⑷开展特殊时期教育。冬、雨季节变化等特殊季节，对每位现场施工人员进行安全交底，搞好特殊季节的安全施工生产。4、安全技术措施制度：⑴在编制施工计划和施工方法的同时，要编制安全措施，改善劳动条件、防止事故。⑵无安全措施和技术交底时，不得进行施工。并根据现场变化，随时修订安全措施。⑶安全措施项目：安全技术、消防保卫、冬雨季施工等。以上措施由安检员贯彻层层交底，直到班组，落实到人。5、安全生产检查制度：⑴分公司每月一次、项目部半月一次、班组每日一次检查（三检制）。检查时领导带队，组织有关人员参加，发现问题填写安全、质量大检查记录表（一式三份），分公司、项目部各一份，含有改进人、改进日期、监察人等内容。重大问题须发安全通知书和指令书，并采取对策表，将安全问题纳入全面质量管理中的PDCA循环。⑵接受业主、总包、现场监理、上级有关部门及安监站对本工程安全生产定期或不定期指导、监督和检查。6、安全生产奖罚制度：⑴施工现场设置安全奖励基金，对那些完成安全管理指标的先进班组或个人，实行精神和物质奖励。⑵安全管理部门每月将按照施工现场安全综合考评情况对施工现场管理混乱、安全事故隐患严重、文明卫生条件差的班组或个人，视情节给予必要的处罚。7、消防防火管理措施⑴建立健全消防组织，消防工作做到五同时：同计划、同检查、同布置、同总结、同评比。专职消防人员时常进行现场巡回检查，如有特殊情况及时和有关部门联系，并向项目部汇报。⑵严格执行现场用火制度，电气焊用火前先办理用火手续，并设有专人看火，看火人员应备有足够的消防用具。同时电、气焊工要经常检查电气焊工具是否漏气、漏电，预防易燃易爆等不安全因素的产生。遇五级风以上时，禁止使用明火作业。烧焊时应控制火花范围，确定灭火后方能离开。⑶严格执行乙炔氧气使用的各项制度，施工中对乙炔氧气管道不得任意撞击和拆改，用火时应远离乙炔氧气，如不可避免时主动与有关部门协商，采取可靠的安全措施后方能用火。⑷-70- 常州市体育馆、会展中心安装工程仓库、料场配备足够的消防器材，执行24小时的消防值班制度，对易燃材料实行集中管理，并设有明显标志，严禁在消防栓周围堆放设备材料，以确保消防设施道路的畅通。⑸易燃易爆的材料信号堆放时，注意远离工地的办公区和生活区，并备有相应的消防设施和通道。⑹施工人员严格执行现场消防制度及上级有关规定。7、现场保卫管理措施⑴选好库区、料场位置，仓库门窗要坚固、严密，门锁插销要齐全。料工离库上锁，库房建立严格的管理制度。⑵仓库管理人员要加强责任心，办事认真，收发料具时要坚持认真登记、清点等制度。⑶库房电源必须设在外面，下班后断电，库门一律往外开。⑷贵重器材和设备指定专人保管，严格领用、借用、交接手续。⑸各种设备安装就位前，安装好门窗，设警卫人员看管，加强防范工作避免造成零件丢失。⑹设备安装调试完毕后，派专人看管、养护，保证整个工程的交工运转。⑺设备调试完毕后，及时关闭调试用电，并将设备及随机管道、主要工艺管道中的调试用水、用气排放干净，以免发生意外。⑻班组工具、量具有专人负责，下班后锁入工具箱内，不随便乱放。工具房门窗要牢固，防止工具丢失。⑼自觉遵守现场出入制度，出入现场主动出示证件。二、文明施工保证措施㈠文明施工管理目标：实行文明生产标准化施工，创建省文明工地。㈡文明施工保证措施1、项目经理部应定期开展“创文明工地”宣传活动实行标准化施工，使参加本项目施工的所有人员从思想上认识到文明施工的重要性和必要性。2、项目部全体参建人员应严格按公司规定，戴不同颜色的安全帽。3、主要道口必须设置明显的标牌，标明工程各称，施工单位和工程负责人等内容。4、施工现场的布置必须严格按施工现场平面布置图进行，严禁乱拖乱拉。5、进出施工现场应按公司文明管理规定佩戴胸卡，项目部主要管理人员在施工现场要佩戴证明其身份的胸卡。6、施工现场的材料堆放应按其规格、型号的不同分别堆放整齐，并应避开主要通道。7、成立现场文明施工班组，协助施工班组进行现场清理工作，及时回收边角料及杂物，并做好产品保护措施和检查工作。-70- 常州市体育馆、会展中心安装工程8、大力提倡文明礼貌，杜绝打架斗殴现象，一经发生将当事人立即清除出场。9、施工区域设置适当的卫生设施，严禁随地便溺，一经发现除给予经济罚款外，立即清除出场。10、施工用设备应定期维修保养，现场排列整齐美观。11、最大限度的降低施工噪音，降低对施工周围环境的干扰。12、临时设施区域干净卫生，建立卫生值日制度，公用场所定专人负责清理卫生，清除杂物、垃圾。13、茶水炉和茶水桶做到有盖加锁配杯子，有消毒设备。三、安全事故应急处理预案本着对安全事故“三不放过”的原则，工程现场成立事故应急抢险领导小组，项目主管领导应亲自组织处理各种不同程度的事故。1、安全设计制度：主要针对施工中薄弱环节进行详细的安全设计，预防事故的发生。2、安全操作挂牌制度，施工现场按不同施工要求实行挂牌标志。3、安全讲话制度：即“三讲制”，班前、班中、班后进行安全讲话，由班长或兼职安全员执行。并检查个人劳保用品的穿戴是否齐全，是否符合要求，查找安全隐患，避免安全事故的发生。4、安全活动日制度：本工程每星期开展一次安全活动，项目部组织召开安全例会，听取安全汇报，通报安全情况，分析近期的安全状况，布置下期的安全工作，针对出现的安全隐患采取预防措施，并做好记录。任何其它活动不得挤占安全活动的时间。5、施工区域安全标志设置：⑴危险作业区域应用红白小旗围起来以示警戒。⑵洞口、临边等危险区域张挂警示标志，以示提醒。6、特殊工种持证上岗制度：对电工、电焊工、起重工等特殊作业人员，必须经过本工种的安全技术培训，经考试合格，持有劳动部门核发的操作许可证后，方可持证上岗，严禁无证操作。7、应急物资配备：消毒用品、急救物品、急救药品、担架、止血袋等。8、高处坠落事故应急预案⑴项目部领导人员在事故发生后，应立即在第一时间赶到事故现场，组织事故抢救和维护现场秩序。⑵迅速将受伤人员小心拖离事故现场，移至安全地方，并对事故现场进行拍照记录。⑶立即对受伤人员口部、鼻腔的血块、分泌物等异物进行清除，保持呼吸畅通。⑷-70- 常州市体育馆、会展中心安装工程检查受伤人员受伤情况，对外部伤口立即采取清创、止血措施，包扎好伤口；对有骨折、脱臼等情况的受伤人员可采取简单的固定处理。⑸在处理受伤人员的同时，立即安排交通工具或拨打120急救电话将受伤人员送往就近医院进行抢救。⑹在事故抢险的同时，立即向上级主管部门、有关机构汇报事故发生情况。9、火灾事故应急预案⑴项目部事故应急抢险领导小组人员在接到火情报告后，应立即在第一时间赶到事故现场，组织现场义务消防人员利用现场灭火器材进行扑救，维护好现场秩序。⑵立即拨打119火警电话，疏散开通消防通道，以便消防车进入现场进行灭火。⑶火灾事故抢险应遵照“先控制、后灭火；先重点部位、后一般部位；先救人、后灭火”的原则进行。①立即通知有关人员切断电源，隔离火源。②对重要部位进行扑救，对一般部位进行隔离，抢救重要物资。③立即组织现场救护小组对火灾事故受伤人员进行抢救。⑷火灾发生后，应迅速对火灾源进行分析判断，对电气或化学物品等引起的不得用水进行扑救的火灾源，应采取相应的扑救措施，以免引发更大灾情。⑸在事故抢险的同时，立即向上级主管部门、有关机构汇报事故发生情况四、施工现场环境保护措施本工程位于常州市新北区繁华地段，四周不仅有主干道，还有居民住宅区。现场项目部必须加强对施工现场综合管理工作，确保文明施工，维护工地正常的施工秩序，尽量减少对周边环境的影响，保证工程建设的顺利进行。具体措施如下：1、在施工场区与邻近建筑、道路用砖墙隔离，减少噪声和施工作业扬尘对周边环境的影响。2、合理安排施工场地，将易产生噪声的施工作业区安排在尽量远离居民住宅楼的地方，并且施工现场不搭建风管车间，风管及支架制作在场外进行，成型后再运至工地，现场尽可能减少噪声源。3、合理安排施工运输线路，车辆在应选择人流较为稀少的场区出入口进出，进入施工现场后必须停在指定区域，不得乱停影响交通，保证道路畅通；减小对周围环境的影响。4、尽可能采用低噪声的施工机械。5、对无法避免产生噪音的机械设备，进场前应认真进行维护保养，经公司设备部门专业人员验收合格后，方可进入现场。施工中应定期检查，班前加润滑油，确保机械性能良好。在主要噪音音源部位采用吸音材料进行半封闭隔音，减轻噪音。-70- 常州市体育馆、会展中心安装工程6、进入施工现场前对施工人员进行文明施工教育，严禁吸烟，不得大声喧哗，并且施工现场不安排工人住宿，减少生活污染和生活噪声，保证周边环境整洁。7、合理安排施工作息时间，除必须连续的工序外杜绝夜间施工，避免影响周围居民休息。8、本工程安装中要耗用大量钢材，避免钢材在工地现场卸货时引起的施工噪音。每天及时清除施工垃圾。高处施工垃圾集中后通过井架运至地面，严禁由高处向下抛掷。9、大型设备的场内搬运，将单独编制方案，必须做到不妨碍场内交通，保证道路畅通。10、项目部将制定专项管理措施，使每个施工人员做到文明施工，凡违章者将受到经济罚款处理，情节严重者调离本工地，我公司将主动接受业主及社会监督。-70- 常州市体育馆、会展中心安装工程第六章·施工方案及保证措施一、管道分项工程施工方案及保证措施1、施工准备⑴施工前认真熟悉图纸和相应的规范，进行图纸会审。仔细阅读并理解设计说明中关于管道的所有内容，与图纸内容有无冲突之处，系统流程图与平面、剖面图有无不符之处，设计要求与现行的施工规范有无差别等。熟悉管道的分布、走向、坡度、标高，并主动与结构、装饰、通风、给排水、电气专业核对空间使用情况，及时提出存在的问题并做好图纸会审记录。⑵编制施工进度计划、材料进场计划及作业指导书，⑶对施工班组进行施工技术交底,方式是书面交底和口头交底，使班组明确施工任务、工期、质量要求及操作工艺。交底可根据进度进行多次，随时指导班组最好地完成安装任务。⑷根据现场情况配置机械设备，计量器具及劳动力计划。2、材料准备及验收：材料采购、进场、检验及保管程序如下：⑴对进场材料进行严格检查，必须符合设计要求。⑵材料在使用前按设计要求核对其规格、材质、型号，材料必须有制造厂的合格证明书或质保书，材料在进场前提供样品交总包及业主、监理审批。⑶材料的运输、入库、保管过程中，实施严格的控制措施，每道工序均有交接制度。⑷由于本工程涉及材料种类多，因此材料入库后要进行标识和分类、分规格堆放及管理，同时采取防止变形、防止受潮霉变等措施，对材料出库验证并办理相关的领用手续。⑸材料出库后，在施工现场妥善保管，存放地点安全可靠，如材料堆放的场地可能产生积水，在下面必须垫上枕木，室外堆放的材料必须用塑料布遮挡严实，避免受日晒雨淋。材料堆放要求整齐，并挂上标识牌。材料使用前进行严格检查，包括外形检查，附着物的清除。⑹由于本工程具有体量大、系统多的特点，因此工程中使用的各种材料都应实现挂牌标识建档制度，根据材料的使用专业、材料材质、物理化学性质、规格型号及生产厂家建立材料档案，使材料从进货到使用部位的确定都具有可追溯性，以保证本工程材料合理、规范的使用。⑺管道在验收及使用前进行外观检查，其表面符合下列要求：a、无裂纹、缩孔、夹渣、重皮等缺陷；b、无超过壁厚负偏差的锈蚀、凹陷及其他机械损伤；c、有材质证明或标记。⑻阀门的型号、规格符合图纸及设计要求，安装前从每批中抽查10%进行强度试验和严密性试验，在主干管上起截断作用的阀门逐个进行试验。同时阀门的操作机构必须开启灵活。-70- 常州市体育馆、会展中心安装工程a、阀门及配件要有出厂组件清单，检查组件是否完好无缺，且有制造厂的合格证；外观上无加工缺陷及损伤，有清晰的铭牌及标志。b、报警阀、水力警铃、水流指示器要有水流方向的标志。c、水力警铃的铃锤应转动灵活，手动旋转轻巧，无阻滞现象。d、报警阀和控制阀的阀瓣组件及操作机构要清洗检查，且动作灵活可靠，无卡涩现象。e、信号阀在接通专用电源情况下，能从信号显示装置上，得知阀门的开关状态及开启程度。⑼喷头的检验a、应由国家级检测中心检测合格，并有检测报告。b、喷头的型号、规格符合设计要求。c、喷头的色标必须明显，且符合规定的色标温级。d、喷头的商标、型号、公称动作温度、制造厂及生产日期等标志齐全，并有出厂合格证。e、喷头外观无缺陷及损伤现象。f、螺纹密封面应完整、光滑、无伤痕，缺丝或断丝现象，其尺寸偏差应符合标准。⒊预留、预埋⑴孔洞预留其艺流程：绘制留洞图各专业汇总、审验会签模具制作放线标识复核确认模具定位配合施工在管道安装工作开始前，熟悉设计图纸，根据图纸绘制管道留洞图，并同其它专业共同复核留洞图的正确性，如发现有专业交叉，管道“打架”现象发生，应及早做设计变更，以保证管道预埋工作准确、连续的实施。⑵套管预埋：a.室内立管及卫生用具的给排水管在穿过楼板时应配合土建施工预留孔洞，管道穿过墙壁时应加套管，套管内径比管道外径大2号，在套管两端和中间空隙处填以不燃性纤维隔绝材料。穿楼板套管高出楼面20mm，卫生间套管高出地面50mm,下与楼板底平；穿墙套管则两端与墙的最终完成面平齐。设计要求套管大小如下表：-70- 常州市体育馆、会展中心安装工程管道直径1520253240506580100不保温管道253245577689108159219保温管道108133159159219219273273273b.管道穿越防护墙（楼板）及管道进出口处、集水坑侧墙进水管、消防水池放空管穿墙处均设置刚性防水套管；消防水池水泵吸水管穿墙处设置柔性防水套管。c.穿墙套管在土建砌筑时及时套入，位置准确。过混凝土现浇板的管道，在混凝土浇筑前安置好套管且用铁丝将套管与钢筋固定牢，在套管内放入松散材料，防止混凝土进入套管内。d.套管或木盒子预留好后，在土建浇注楼板时派专人看护，以防止木盒、套管移位或堵塞。e.套管两端平齐，毛刺清理干净，内壁要做防腐。f.保温管道在穿墙时所埋设的套管应考虑管道的保温层厚度。g.同时管道与套管的接缝处应用防火材料填充，以免火灾发生时火苗通过套管来扩散。⒋管道预制为了提高施工效率，加快施工进度，保证施工质量，在熟悉图纸及现场的基础上，根据工程进度计划的要求组织安排，在预制场地集中进行预制。本工程集中预制的管道有：水泵房内各设备配管；消防管道(连接喷淋头部位支管)；干管施工中与管件焊接部位要尽量以活口形式在地面预制。⑴预制程序场地安排材料出库弯曲切断套丝或加工现场测量划线下料除锈和第一遍防腐组装及点固焊接完善修理编号、保管⑵预制前先按设计图纸设计的管线，确定可行的具体的预制件品种及长度；预制的半成品要标注清楚编号，分批分类存放，运输和安装过程中要注意保护预制件，以便对号安装正确。-70- 常州市体育馆、会展中心安装工程⑶管道切割管道切割采用砂轮切割机、管道割刀及管道截断器，切割时，切割机后面设一防护罩，以防切割时产生的火花、飞溅物污染周围环境或引起火灾。所有管道的切割口面做到与管子中心线垂直，以保证管子的同心度。切割后清除管口毛刺、铁屑。避免由于毛刺的原因，造成长时间运行后管道堵塞。为克服管材不圆，方便插管和避免在插管时管材割伤密封圈，不锈钢管断管后的管材必须用整形工具逐一将切口进行整形。材料的切割下料，具体见下表：序号管材切割工具1无缝钢管砂轮切割机或氧气--乙炔2卡压式不锈钢管砂轮切割机或钢锯3镀锌钢管管道截断器或砂轮切割机4各种铸铁管管道截断器或砂轮切割机5各种塑料管手工钢锯或专用切割工具⑷采用螺纹连接的管道丝扣加工全部采用套丝机自动进行。管道套丝时，要将管道的另一端放在三脚托架上（高度可调,确保管道水平）。托架与管道接触面处，放胶皮做隔离垫，通过这种方式，保证管道的保护层不受破坏，管口端丝套好后，要妥善堆放好，安装过程中要注意轻拿轻放，不能破坏丝扣。⑸在管道上直接开孔焊接分支管道时，切口的部位须用校核过的样板画定，用氧气-乙炔割矩切割，完毕后要用锉刀或砂轮磨光机打磨掉氧化皮和熔渣，使端面平整。⑹为了尽量减少固定焊口的焊接数量，将钢管及管件地面预制成管道组成件，管道组成件预制的深度以方便运输和吊装为宜。⒌管道放线⑴放线程序：计量器具校核核对施工图标识支吊架位置尺寸测量管道定位、弹线支架定位、弹线⑵-70- 常州市体育馆、会展中心安装工程管道放线由总管到干管，再到支管进行放线定位。放线前，逐层、逐区域进行细部会审，使各管线互不交叉，同时留出保温、绝热及其它操作空间。对吊顶下的喷头要与灯具、风口、探头等统筹考虑，合理布局，且得到业主和设计单位的认可。⑶管道在室内安装以建筑轴线定位，同时又以墙、柱、梁为依托。定位时，按施工图确定的走向和轴线位置，在墙（柱）上弹线，画出管道安装的定位坡度线，在机房、地沟内，并行多种管道，定位难度大，采用打钢钎拉钢线的方法，将各并行管道的位置、标高确定下来，以便于下一步支架的制作和安装，定位坡度线以管线的管底标高作为管道坡度的基准。⑷对立管放线时，打穿各楼层总立管预留孔洞，自上而下吊线坠，弹出总立管安装的垂直中心线，作为总立管定位与安装的基准线。⑸放线时，对支吊架的设置位置也要认真考虑，特别是喷淋管道的防晃支架设置，要尽可能利用柱子或混凝土墙、梁体边，依托柱或墙做防晃支架。⒍管道支吊架的制作与安装管道支架的选择考虑管路敷设空间的结构情况、管内流通的介质种类、管道重量、热位移补偿、设备接口不受力、管道减震、保温空间及垫木厚度等因素选择固定支架、滑动支架及吊架。⑴支架的位置确定A、固定支架的安装位置原则上按施工图纸。在管路需要固定，在任何方向都不准有位移的位置设置，如伸缩器的一端。B、钢管水管活动支架最大安装间距(m)根据现场条件参考下表确定：公称直径1520253240506580100125150200250300400不保温2.53.03.54.04.55.06.06.06.57.08.09.09.09.09.0保温1.52.02.02.53.03.04.04.04.55.06.07.08.08.08.0C.管道穿越墙体时，从墙面两侧各向外量出1M，以确定墙两侧的两个活动支架位置；D.管道转弯处的支撑要特别予以重视，自管道转弯的墙角，补偿器拐角各向外量过1m，定位活动支架。E.在穿墙、转弯处活动支架定位后，剩余的长度里，按不超过最大间距的原则，尽量均匀地设置活动支架；F．不锈钢管道的支架不得采用普通碳钢型材。⑵支架的安装A.支架构件预制加工-70- 常州市体育馆、会展中心安装工程下料前，先将型钢调直。下料时尽量采用砂轮切割机切割型钢，现场用气割切断时，应将切口用砂轮将氧化层磨光，切口表面应垂直。用台钻钻孔，不得使用氧乙炔焰吹割孔；煨制要圆滑均匀。各种支吊架要无毛刺、豁口、漏焊等缺陷，支架制作或安装后要及时刷漆防腐。支架的形式按设计要求进行加工，其标高须使管道安装后的标高与设计相符。B.现场安装a.要根据管道支架位置充分考虑管线的坡度，排水横管除注明者，坡度如下:DN200DN150DN100DN75DN500.0080.0100.0200.0250.035b.管道安装时要及时调整支、吊架。支、吊架位置要准确，安装平整牢固，与管子接触紧密。固定支架必须安装在设计规定的位置上，不得任意移动。c.在支架上固定管道，采用U型管卡。制作固定管卡时，卡圈必须与管子外径紧密吻合、紧固件大小与管径匹配，拧紧固定螺母后，管子要牢固不动。d.无热位移的管道，其吊杆垂直安装。有热位移的管道，吊点设在位移的相反方向，按位移值的1/2偏位安装。e.管道安装过程中使用临时支、吊架时，不得与正式支、吊架位置冲突，做好标记，并在管道安装完毕后予以拆除。f.大管径管道上的阀门单独设支架支撑。g.保温管道与支架之间要用经过防腐处理的木衬垫隔开，木垫厚度同保温层厚度。⑶消防管道支架形式及技术要求管道防震支架的形式：双向和四方向支架A、双向支架——横向和纵向抵抗对管轴的纵向和横向的不同力，主要用在主管和管径大于或等于2-1/2”的支管。B、四方向防震支架抗水平平面内的各个方向的不同的力；主要用在立管和纵横向都受力的地方。安装防震支架的要求a.在离立管顶端小于或等于0.6m的地方设置四向防震支架。b.立管需要软接时，支架应设置在软接的上部。c.在长度大于等于1.8m的立管上设置四向防震支架，支架应设置在管道两端拐角处0.6m以内。-70- 常州市体育馆、会展中心安装工程d.水平方向发生变化的且长度超过1.8m的纵向或横向水平干管上设置纵向或横向防震支架。e.在管道的末端1.8m以内设置横向支架，在管道的末端12.2m以内设置纵向支架。C.横向支架：a.管径大于或等于2-1/2”且长度大于或等于6.1m的支管上。b.大于或等于12.2m的管子在其拐角或端头1.8m以内设置最后一个支架。D.纵向支架a.管径大于或等于2-1/2“且长度大于或等于7.6m的支管上。b.大于或等于24.4m的管子在其拐角或端头12.2m以内设置最后一个支架。E.固定支架在喷淋管的末端及管道每隔9m设置固定支架，型号小于2-1/2”的支管不需设置固定支架。⒎管道安装⑴编制质量计划，推行样板制。室内管道安装前，项目负责人要组织有关专业工长认真编制质量设计，提出质量目标和进行工序质量控制的具体要求，确保室内管道安装工程质量。对于标准房间、厨房、卫生间等要配合土建做好样板间或样板系统，待样板检查验收达标后再全面进行管道安装。图中未注明定位尺寸及标高的管道应尽量贴梁、柱施工。⑵各种管道安装前都要将管口及管内管外的污垢、砂子、沥青、铁锈等杂物染除干净，金属管道要将表面浮锈清除干净，然后再刷底漆一道。⑶对于各种不同用途、不同介质的管道，工长要协同班组搞好安装前的总体布局施工交底工作，几个不同班组同时作业时做法要统一。安装时要考虑到导管、立管、支管及设备之间的位置与相互关系。⑷各种管道的设置一般不应穿过沉降缝和伸缩缝，特别是排水管道。对所有穿越建筑伸缩缝的管道均应进行处理，要采用柔性连接。⑸暗装于管井、地沟、吊顶内和埋地等隐蔽安装的各种管道，在隐蔽前，给水、消防管道必须做强度和严密性试验；排水、雨水管道必须做灌水、通水试验。卫生间、盥洗间、厨房等上层布有管道的房间，在吊顶或顶棚抹灰前，上层地面必须做蓄水试验。24小时内楼板及管道四周和板墙交接处不渗不漏，否则，不准进入下道工序施工。⑹未注明位置的给水排水立管应尽量靠近墙边角，卫生间未注明标高的给水排水横管应尽量贴楼板、梁底敷设。⑺-70- 常州市体育馆、会展中心安装工程坡度：管道安装时要挂线找坡，要依据管子坡度的要求确定其下料尺寸。安装坡向正确，给水、热水管道的坡度其正负偏差不得超过设计要求坡度值的1/3，坡度要均匀一致，不得倒坡，也不宜过大而影响观感效果。管道按标准坡度安装好后要及时固定。土建与安装应相配合，不能在管道上悬挂或铺设架板，放置材料和站人，不能随意搬动管道等，以免破坏管道坡度，室内管道的坡度应符合下表要求：管道名称标准坡度最小坡度生活热水供应管道0.0030.002给水管道、消防管道的坡度为0.002-0.005坡向泄水装置⑻管道的对口焊缝和弯曲部位不得焊接支管，对于焊缝与分支管边缘的距离不应小于50mm；弯曲部位不得有焊缝；接口焊缝距起弯点必须大于50mm；接口焊缝距管道支、吊架边缘应不小于50mm；分支管边缘与固定主管的支架边缘的间距不小于50mm；支管中心到变径管边缘的间距为：主管管径≤50mm时，间距不小于200mm；主管管径≥70mm时，间距不小于300mm；主管与支管焊接，支管管端要加工成马鞍形，插入主管的管孔中应和主管内壁平齐，主管上开孔尺寸略大于支管外径，主管上开孔尺寸不得小于支管内径而将支管对接在主管表面。⑼管材经检验合格后，然后按照管道的预制加工单线图，进行管道的下料、预制和套丝加工；同时按管道的坐标、标高、走向，进行管道的支（吊）架预制加工、安装；待已加工预制的管道检验合格后，即可投入管道安装。⑽管道的加工预制：管道的加工预制应集中在加工棚内，并根据施工图和经现场测绘后绘制的单线图进行预制加工；严格控制加工预制质量，不定期的对已加工的管道进行抽样检验与试压检验，发现问题及时整改调正，确保管道预制加工、安装的质量处于受控状态。⑾管道与阀门、设备连接；管道与设备连接时，宜采用短管先进行法兰连接，定位焊接成型后经镀锌加工再安装到位，然后再与系统管道连接。⑿水泵安装完毕后进行配管安装。管道不能与泵体强行组合连接，并且管道重量不能附加在泵体上，泵的进、出水管要设置支架。进水管变经处宜用偏心大小头，并且还应有沿水流方向连续上升的坡度接入泵入口。泵进、出口设可曲挠橡胶接头，以达到减震要求。⒀喷淋管路施工的保证a.喷头和支管若与风管、灯具、探测头、扩音喇叭及建筑隔断发生矛盾时，可视情况作适当调整，但必须符合本建筑中危险等级防火要求。b.为了确保预制质量，对丝接的管件质量从严把关，不合格品严禁使用，在预制好后，还要检查三通、弯头的方向是否在同一方向上，而且其中心线连线要和管道中心线平行，如有歪斜（或偏差），属于管件内螺纹质量问题，要重新更换，属于组装紧固未到位的，要进行重新处理，最终保证将来与装修配合安装喷头立支管时不致有歪斜或喷头不在同一条直线上的现象。横向成线（即在同一根管路喷头成一线的管路）相对比较容易做到。就是在如下图所示的一段喷淋支管示意图中，管件-70- 常州市体育馆、会展中心安装工程1、3、4的上表面A、B、C要相互平行（或重合），同时A、B、C三个面的沿管轴的X轴线须与管道中心线平行。c.对纵向成线的喷淋管路进行安装：首先对喷淋主管进行安装，安装时确保成一直线主管的同心度，随时对管路进行校直，确保直线。支管的安装在主管试压合格后进行支管安装，对纵向在一条直线的喷头连接管路进行统一下料、统一套丝、统一安装，而后再复核喷头是否成一线，如不成一线则及时调整，同时确保施工的质量。d.对管段进行编号，统一下料、统一套丝、统一安装，而且先施工的最靠近主管的同一编号管段的三通口进行拉线，对有偏差的三通口的管段进行调整，偏差太大者，管道重新下料，以确保每一个喷淋头均在一直线上。然后再进行下一编号的管段及连接件的安装，要求同前。同时管道的支吊架的安装也做到纵向、横向成线。⒁喷头短管的施工a.喷淋头的安装位置在满足规范要求的同时还应满足装饰的要求，因此为确保喷头最后安装位置的准确性，喷淋就位管的下料应根据喷淋头的平面位置及安装高度确定。喷头的定位准确是施工的关键，喷头的平面位置通过装饰给出的基准线在地面弹出；喷头的安装高度以丝口不露出装饰面为准，因此接下喷头的下降管的变径底部在吊顶完成面上10mm左右。b.管道必须按照设计与工艺要求,设置支吊架与固定支架,垂直总管道,必须在管道安装部位的底部楼板处,设置管道的承重固定支架.c.消防系统管道打压试验和管道冲洗工作施工完毕后，应按照设计要求，做好管道的色漆和色标，并且做好配合系统调试验收工作。d.热水及蒸汽直管超过20m，加不锈钢伸缩节。应严格固定支架与活动支架的设置。e.冷热水系统分别设置集中脱气装置，水管上翻或下翻应尽可能用45度接管，如有90度上翻，高点处加自动放气阀。8.各种材质的管道安装工艺：⑴无缝钢管(焊接钢管)管道安装①本工程无缝钢管、焊接钢管、连接方式采用焊接，采用手工电弧焊连接。②焊条采用E4303Φ2.5～Φ3.2焊条，烘干温度100℃～150℃，恒温1.5h。③焊接采用V型坡口，坡口用机械加工或砂轮机打磨，做到光滑、平整。对坡口两侧20mm范围内将油污、铁锈和水份去除，且露出金属光泽。④焊件组对点固焊时，选用的焊接材料及工艺保证与正式焊接要求相同，焊接中注意引弧和收弧质量，收弧处确保弧坑填满，防止弧坑裂纹，多层焊做到层间接头错开。每条焊缝尽可能做到一次焊完，因故被迫中断时，及时采取防裂措施，确认无裂纹后方可继续施焊。焊接过程中必须做好自检、互检工作。⑤钢管焊接工艺参数见下表。-70- 常州市体育馆、会展中心安装工程壁厚(mm)焊接方法焊接层数焊接材料电源种类或极性焊接电流(A)电弧电压(V)焊接速度(cm/min)型号规格φmm3~4.5手工电弧焊打底层E43032.5交流或直流正接60-8020-226-8盖面层2.570-9020-226-85~7打底层2.560-8020-226-8盖面层3.290-11021-237-108~9打底层2.565-8520-226-8填充层3.290-11021-237-10盖面层3.290-11021-238-12⑥焊缝表面的焊渣必须清理干净，先进行外观质量检查，是否有气孔、裂纹、夹杂等焊接缺陷，如有应进行返修，并做好焊缝返修记录，用焊缝检验尺作外形尺寸的检验。⑦管道对接焊缝与支吊架边缘之间的距离不小于50mm，同一直管段上，相邻两焊缝间距如下表：管道公称直径D≥150mm＜150mm焊缝间距≥150mm≥D尽量避免在焊缝及其边缘上开孔。当不可避免时，对开孔直径1.5倍范围内的焊缝进行无损检验，确认焊缝合格后放可开孔。⑧参与本工程施工的焊工均应为持证焊工。⑵镀锌钢管管道安装本工程采用镀锌管道DN≤80采用丝扣连接,DN≥100采用卡箍连接。①镀锌钢管安装时不得过火调直。丝接时其三通、四通、弯头、活接头、补芯等也必须使用镀锌管件。②管道螺纹连接采用电动套丝机进行加工，加工次数为1-3次不等，螺纹的加工做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总长度不得超过螺纹长度的10%。③螺纹连接时，填料采用白厚漆麻丝或生料带、一次拧紧，不得回拧，紧后留有螺纹2-3圈。④-70- 常州市体育馆、会展中心安装工程管道连接后，把挤到螺纹外面的填料清理干净，填料不得挤入管腔，以免阻塞管路，同时对裸露的螺纹进行防腐处理。管螺纹长度和扣数要求见下表：序号公称直径短螺纹长螺纹毫米寸长度（毫米）螺纹扣数长度（毫米）螺纹扣数1151/214850282203/416955303251188602643211/4209652854011/22210703065022411753376521/2271285378803301310044910043615⑤沟槽式机械卡箍配管热镀锌管DN≥100的采用卡箍连接施工方法，做法如下：A.卡箍式配管系统的安装采用专用开槽机，B.卡箍为环管道自动定心式，卡箍环绕并压定垫圈，克服管道内部压力。卡箍内缘嵌入管道端部的环形沟槽之中，从而保证被连接的两根管道在卡箍之中固定。挠性卡箍嵌入管道时有一定间隙，管道连接后产生一定的偏角和位移。钢性卡箍直接锁紧管道无间隙，安装后不产生挠度。卡箍使用球墨铸铁或铸钢铸造也可采用其他材质C.垫圈的密封方式为“C”型乙丙橡胶圈，可形成三重密封。密封的原理为垫圈静态时抓住管道末端表面形成初次密封；接着卡箍锁紧时垫圈受到卡箍内空间的限制，被动压制在管道末端表面，形成二次密封；三次密封为管道内流体进入“C”型圈内腔，反作用于垫圈唇边，从而使得垫圈唇边与管壁紧密配合无间隙，及管道内流体压力越大，密封性能越好。D.螺栓及螺母为卡箍专用，螺栓颈部为方形结构，防止旋紧螺母时打滑，螺母为垫片式，安装无须另加垫片。E.本配管技术采用卡箍同时还要有与卡箍配合使用的沟槽式管件，包括弯头、变弯头、正三通、斜三通、Y型三通、变三通、大小头、十字通、法兰等。⑶柔性抗震铸铁排水管安装本工程排水系统为柔性抗震铸铁排水管，采用柔性连接：⑴-70- 常州市体育馆、会展中心安装工程管材、配件应有质量保证书，必要时对管材进行复检，合格后方可使用，尤其要检查橡胶密封圈和活套法兰，看是否和管材配套，对于损坏或磨损的，不得使用。⑵对有裂纹、砂眼和夹渣的铸铁管管段，应切除后使用。柔性接口铸铁管切断采用人力钢锯断管或砂轮切割机断管。施工时应清除承插口连接处和法兰密封面的污垢、砂粒、疤块。⑶安装时先在柔性接口铸铁管插口上画好安装线，取承插口端部的间隙5~10mm，在插口外壁上画好安装线，安装线所在的平面应与管子的轴线垂直。⑷在插入管材端口先套上活套法兰，橡胶密封圈。胶圈外边缘线与安装线对齐。⑸管材插入承口后，稍拨出2~3mm，留作对口间隙，并检查管件方位和轴线准直。⑹将橡胶密封圈推移至承口，平整妥贴，在推进过程中，尽量保证入管的轴线与承口管的轴线在同一轴线上。⑺将活套法兰平推至承口法兰处，穿入螺栓，紧固连接法兰，使胶圈被挤压至承口密封面圆周齐平，使胶圈均匀受力，法兰紧固方法与钢法兰紧固方法相同。⑻使用的橡胶密封圈和活套法兰必须是和铸铁管配套的产品。⑼柔性接口铸铁管立管安装时，要与土建密切配合，吊装立管时，可在管件的承口位置绑上铁丝吊在楼板或管井支架上，调整好坡度和垂直度后，再按上述方法进行柔性接头连接，在调整管道垂直度时，要注意不得使柔性接头内的橡胶圈“绞扭”，并使管道插口端部与承口保持2~3mm间隙。⑽柔性接口铸铁管水平管道安装时，先将水平管安装尺寸测量好，按正确尺寸和安装的难易程度在地面进行预制（若水平管过长或吊装有困难时可分段预制和吊装）。预制时用螺栓将活套法兰与承口法兰初步联接，不必拧紧，吊时吊点应位于柔性接头两侧与柔性两侧相距300mm。按图纸及规范要求设置好管卡后，吊装水平管。将水平管上的三通口或弯头的方向及坡度调整好，然后，按插口的安装线顺排水方向依次将柔性接头上紧，最后与排水立管固定。⑾水平管道与立管的连接，应采用45°三通或45°四通和斜三通或斜四通。立管与出口管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。⑿管路支吊架规格、间距按图纸及规范要求，吊架安装必须按设计坡度确定其位置，一般支吊架应设置在管道承口大头处。⒀立管支架安装必须在一条线上，以保证压紧的橡胶密封圈受力均匀。⑷卡压式不锈钢管安装不锈钢管断管后整圆后，首先将密封圈套入管材中（不得割伤密封圈）；然后再将管材插入管件内且到底；最后将密封圈完全装入管材与管件之间的间隙内，且密封圈外端与管件端口距离应≥1㎜。卡压前上下模块擦上少量润滑油，上下模块必须成对更换。卡压工具钳口的记号面与管件外端口对齐或管件端面露出钳口端面≤0～1㎜时进行卡压，卡压到位后稳压≥3秒后再卸压。-70- 常州市体育馆、会展中心安装工程⑸阀门及其他附件安装①安装前按设计要求，检查其种类、规格、型号及质量，阀杆不得弯曲，按规定对阀门进行试压，检验是否泄漏。阀门进场后先随机抽取10%作阀门打压试验，如全部合格则其余免检，否则应扩大试验面，当不合格率达到50%以上时，阀门全部退货。②阀门安装的位置除施工图注明尺寸以外，一般就现场情况，做到不妨碍设备的操作和维修，同时也便于阀门自身的拆装和检修。③水平管道上的阀门安装位置尽量保证手轮朝上或者倾斜45°或者水平安装，不得朝下安装。④选用的法兰盘的厚度、螺栓孔数、水线加工、有关直径等几何尺寸应符合管道工作压力的相应要求。⑤法兰与管道焊接连接时，插入法兰盘的管子端部距法兰盘内端面为管壁厚度的1.3～1.5倍，便于焊接。焊接法兰时，保证管子与法兰端面垂直，用法兰靠尺从相隔90度两个方向度量，里外施焊。⑥法兰连接的管道应注意：法兰应垂直于管道中心线，其表面应相互平行。热水供应管道的法兰衬垫，易采用橡胶石棉垫；给排水管道的法兰衬垫，宜采用橡胶垫。法兰的衬垫不得突入管内，其外圆到法兰螺栓孔为宜。法兰中间不得放置斜面垫或几个衬垫。⑦连接法兰的螺栓、螺杆突出螺母长度不宜大于螺杆直径的1/2。螺栓同法兰配套，安装方向一致，扭力对称均匀；法兰平面同管轴线垂直，偏差不得超标，并不得用扭螺栓的方法调整。⑧法兰阀门、软接头、过滤器等法兰配件、与管道一起安装时，可将一端管道上的法兰焊好，并将法兰紧固好，一起吊装；另一端法兰为活口，待两边管道法兰调整好，再将法兰盘与管道点焊定位，并取下焊好再将管道法兰与阀门法兰进行连接。⑨阀门等法兰盘与钢管法兰盘平行，一般误差应小于2mm，法兰螺栓应对称上紧，选择适合介质参数的垫片置于两法兰盘的中心密合面上，注意放正，然后沿对角先上紧螺栓，最后全面上紧所有螺栓。⑩大型阀门吊装时，应将绳索栓在阀体上，不准将绳索系在阀杆、手轮上。安装阀门时注意介质的流向，截止阀及止回阀不允许反装。螺纹式阀门，要保持螺纹完整，按介质不同涂以密封填料物，拧紧后螺纹应有3扣的预留量，以保证阀体不致拧变形或损坏。紧靠阀门的出口端装有活接，以便拆修。过滤器：安装时要将清扫部位朝下，并要便于拆卸。管路上的温度计、压力表等仪表取源部件的开孔和焊接在管道试压前进行。温度计、压力表安装要便于观测、便于操作及维修。-70- 常州市体育馆、会展中心安装工程9.消防箱和喷淋系统组件的安装⑴消火栓箱安装消火栓箱子的有关要求：金属消火栓箱不得用气焊开孔。暗装于墙内的消火栓箱子要预先留出洞口，待墙面摸底灰前将箱体装好，要找正装平，箱子四周边框要突出墙面10-20mm。不带框的消火栓箱子，箱口与墙面平齐，箱门安好后正好突出墙面。为了控制好出墙尺寸，箱子安装前，土建应配合在箱子安装处两边贴饼，安装单位以次为控制基线安装消火栓箱子。全暗装在240mm墙内的箱子背后应加设铅丝网片，以保证抹灰后不空不裂。箱子安装要确保位置准确，四周用水泥砂浆填塞牢固，并经有关人员核对无误后，方可开始抹灰。⑵消火栓的安装：安装前应对消火栓逐个进行水压试验，试验不合格的不准安装。安装要在管道试压冲洗完成后进行。消火栓安装一般要求栓口朝外，中心距地面高度为1.10米，距箱侧为140mm，距箱后内表面为100mm，箱内水带、喷枪要挂置整齐、无杂物，箱门开启灵活、方便，内外油漆光泽好，表面无碰损、起皮和污染现象。⑶喷淋立支管安装时，要充分考虑与通风专业风管风口、电气专业灯具和广播设备等统一布局。要密切注意装饰单位的施工进度，做好与装饰单位的协调配合，对立支管安装后的试压工作，考虑两种准备，一是装饰的吊顶与龙骨之间的施工间隙长，我们采取立支管安装完毕，即进行水压试验，试验结束，再配合装饰安装喷头；另一是装饰的工序之间间隔时间很短，则采取立支管安装结束，即配合装饰安装喷头，每个区域安装结束，用气压进行试验，试验合格，方可系统试验。⑷喷头安装在系统试压、冲洗合格后进行；喷头安装时，不能对喷头进行拆装、改动，严禁给喷头加任何装饰性涂层。吊顶上的喷洒头须在顶棚安装前安装，并做好隐蔽记录，特别是装修时要做好成品保护。吊顶下喷洒头须等顶棚施工完毕后方可安装，安装时注意型号使用正确，喷头安装使用专用扳手，丝接填料用聚氟乙烯生料带，以防污染吊顶，吊顶下的喷头须配有直径DN65mm可调式镀铬黄铜盖板，安装高度低于2.1m时，加保护套。当有的框架、溅水盘产生变形，应采用规格、型号相同的喷头更换喷头安装时，溅水盘高于附近梁底，宽度小于1.2m通风管道腹面或短墙、隔壁顶时，喷头与这些障碍物距离及安装方向应符合下表规定：喷头向上安装喷头向下安装喷头与梁边的距离a(cm)溅水盘高于梁底距离b(cm)喷头与梁边的距离a(cm)溅水盘高于梁底距离b(cm)30～602.5204.060～755.04010.0-70- 常州市体育馆、会展中心安装工程75～907.56820.090～105108030.0105～1201510041.5120～1351812046.0135～1502314046.0150～1682816046.0168～1833618046.0喷头距离墙的水平和最小垂直距离:喷头与梁边的距离(cm)1522.53037.5456075≥90距墙顶最小垂直距离b(cm)7.510.015.020.023.631.333.645.0当通风管道宽度大于1.2m时，喷头安装在其腹面以下部位。各种不同规格的喷头均应有一定数量的备用品，其数量不应小于安装总数的1%，且每种备用喷头不应少于10个。⑸报警阀应逐个进行渗漏试验，试验压力为工作压力的2倍，试验时间5min,阀瓣处应无渗漏。报警阀组的安装应先安装水源控制阀、报警阀，然后再进行报警阀组辅助管道的连接。水源控制阀、报警阀与配水干管的连接，应使水流方向一致。报警阀组的安装位置应符合设计要求。⑹水流指示器的安装应在系统试压、冲洗合格后进行，水流指示器的规格、型号应符号设计要求；水流指示器应安装在水平管道上侧，其动作方向应和水流方向一致；安装后的水流指示器浆片、膜片应动作灵活，不应与管壁发生碰擦。⑺排气阀的安装应在管网系统试压、冲洗合格后进行，排气阀应安装在配水干管顶部、配水管的末端，且应确保无渗漏。⑻信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不应少于300mm。末端试水装置安装在系统管网末端或分区管网末端。⑼消防水泵接合器安装组装时按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。止回阀的安装方向保证使消防用水能从消防水泵接合器进入系统。地下消防水泵接合器的安装，保证进水口与井盖底面的距离不大于0.4m，且不小于井盖的半径。管道穿过井壁时，管道与井壁间的间隙采用粘土填塞密实，并采用M7.5级水泥砂浆抹面，抹面厚度不小于50mm。-70- 常州市体育馆、会展中心安装工程10.卫生器具的安装本工程方案按施工条件复杂情况下考虑。卫生间所有管道均暗装。⑴通用规定A.在选好卫生设备及给、排水附件的型号，明确安装尺寸后，正确预留卫生间的给、排水管口位置，便于卫生设备安装时镶接管道。B.卫生设备安装前，对瓷质器具、铜质附件进行检查，不得有结疤、裂纹、砂眼等现象，外观光滑，各个连接口与管道部件的直径吻合，承插接口处插入长度合适。C.地漏安装配合地砖施工时进行，其余卫生设备在墙、地饰面施工完后进行安装。D.卫生设备的搬运应轻拿轻放，防止碰伤。堆放平稳整齐，地面洁净无积水。铜质附件应保存于干燥洁净的库房。E.瓷质卫生器具安装时，应防止损伤瓷面。用金属螺栓、木螺钉紧固于瓷面时，应有软垫片（铅板垫片、硬胶垫圈或石棉垫圈）。拧紧时不得用力过猛。F.卫生设备在墙、地面上的固定，应符合如下要求：a.预埋螺栓，用于低水箱的，采用M10×150六角精螺栓。用于坐便器、小便斗固定和洗涤盆、洗面盆支架固定的，采用M6×100六角精螺栓。b.木螺钉拧紧，应采用ф6×75木螺钉，在墙或地面上埋设木块或塑料胀管。c.在混凝土墙面或地面上用膨胀螺栓固定卫生器具，可用与预埋螺栓同规格的膨胀螺栓。d.在空心砖墙面上固定卫生器具可用穿墙长螺栓，或将局部空心墙改砌实心墙，用预埋螺栓或木螺钉固定卫生设备。e.在轻质墙面上固定卫生器具时，可在轻质墙内预置一木构架。f.墙内预埋木块，应符合如下要求：木块须作防腐处理，在90~95℃热煤焦油中浸1~4h，然后在40~45℃温煤焦油中保持1～2h，捞出沥干。木块应里大外小，两端头有0.1斜坡砌于墙内或埋于混凝土地（墙）内。木块预埋时，应凹进墙面10mm，木砖中心点钉一元钉，以便寻找。g卫生设备用支、托架稳固的，金属支托架应防腐良好，埋设平整牢固，与瓷质器具接触应紧密。因瓷质器具不平整，可在支托架上垫木片或橡胶板，垫片须与支托架紧固。h卫生设备的安装，必须平稳牢固，用水平尺找平，垂直度的偏差不得超过3mm。瓷质器具安装时，因地面不平或因器具不平整，与墙、地面接触处有缝隙，缝宽在3mm以内时可用玻璃胶抹缝。缝宽较大时应用形状似的木片嵌塞后，抹玻璃胶，抹缝应平整。i卫生设备的塑料或铜质附件安装，应符合如下要求：-70- 常州市体育馆、会展中心安装工程与瓷质器具直接接触的排水栓、水龙头、阀门、瓷闷头等，在接触面处应抹玻璃胶，使缝隙严密无渗漏。锁紧螺母（根母）与瓷具接触处的橡胶垫片，应平整无皱折、凹纹和凸块，孔径合适。若因瓷面不平，胶垫片不能密封时，可在瓷面用玻璃胶或密封膏涂抹后垫片和根母。压盖螺母内的胶圈或麻丝箍，应放正位置后上紧。墙面和地面管子根部的装饰罩应用密封胶填埋。排水栓安装时，应与盆底相平或略低于盆底，旋紧时不得强行旋动排水栓，应旋动锁紧螺母。塑料和铜质部件，安装时不得用管子钳夹持，有六角或八角形棱角面的，应用扳手夹持旋动，无棱角面的应制作专用工具夹持旋动。j大便器、小便器等排水口与排水支管管口暗接的，应在排水支管管口打胶，接口间隙应无渗漏。暗接口也可用玻璃胶，但不得用水泥砂浆和纯水泥浆作暗接口填料。k卫生器具的冷、热水给水阀门和水龙头，必须面向使用人的右冷左热习惯安装。连接给水配件小铜管，位置、形状均须左右对称一致。⑵技术要求A.卫生器具安装高度和位置按规范及施工图执行，允许偏差±10mm。成排卫生设备安装，高度和间距应一致，允许偏差±5mm。B.卫生器具的给水配件安装，如设计无规定高度，按国标执行。C.连接卫生器具的排水管管径和最小坡度，按设计要求。D.卫生器具安装后，认真作好成品保护，在竣工验收前不得损坏和使用，并应符合如下要求：盆安装后，应用木板全封闭保护；地漏等敞口器具安装后，应加临时堵头；其余卫生器具安装后，应包扎保护。⑶洗脸盆的安装A.台式洗脸盆分有沿和无沿两种，按如下要求进行：有沿洗脸盆的沿口应置于台面上，无沿洗脸盆的沿口应紧靠台面底。台面高度一般均为800mm。洗脸盆由型钢制作的台面构件支托，安装洗脸盆前应检测台面构架的洗脸盆支托梁高度，安装洗脸盆时盆底可加橡胶垫片找平，无沿盆应有限位固定。有沿洗脸盆与台面接合处，应用YJ密封膏抹缝，沿口四周不得渗漏。B.洗脸盆给水附件安装单冷水的水龙头位于盆中心线墙面，高出盆沿200mm；冷、热水龙头中心距150mm；暗管安装时，冷、热水龙头平齐。-70- 常州市体育馆、会展中心安装工程C.洗脸盆排水附件安装a：洗脸盆排水栓下安装存水弯的，应符合如下要求：“P”型存水弯出水口高度为400mm，与墙体暗设排水管连接。“S”型存水弯出水口与地面预留排水管口连接，预留的排水管口中心距墙70mm。墙、地面预留的排水管口，高出墙、地面20mm存水弯出水管插入排水管口后，用带胶圈的压盖螺母拧紧在排水管上，外用装饰罩罩住墙、地面。b：洗脸盆排水栓下不安装存水弯的成排洗脸盆，排水管安装应符合如下要求：排水横管高为450mm，管径不小于DN50，并应有排水管最小坡度。排水横管始端应安装三通和丝堵。成组安装洗脸盆不得超过6个。存水弯出水口与墙、地面管口连接根部不用装饰罩。普通洗脸盆存水弯与明装排水管连接时，存水弯出水管可直接插入排水管内40～60mm，用麻丝箍或胶圈填嵌管隙，用油灰密封。⑷大便器的安装藏墙暗装式低冲洗水箱坐便器、低水箱坐便器和蹲式大便器的安装。A.坐便器排水预留管口位置偏差时，坐便器应以预留排水管口定位。坐便器中心线应垂直墙面。坐便器找正找平后，划好螺孔位置。B.坐便器排污口与排水管口的连接：坐便器为地面暗接口，地面预留的排水管口DN100应高出地面10mm。排水管口距背墙尺寸，应根据不同型号的坐便器确定。C.蹲式大便器的安装应在装饰地面施工时安装，安装结束后对成品予以保护。D.连体式坐便器的排污口带有连接法兰，预留的排水管口应低于地面20mm，将连接法兰对正排水管口找平后，在地面上划好法兰的螺栓孔位置，栽好木桩或塑料胀管，连体式坐便器稳固于连接法兰上，排污口接合处用橡胶垫和两个M10螺栓将坐便器固定于连接法兰上。⑸壁挂式小便器安装，应符合如下要求：A.墙面应埋置螺栓和挂钩，螺栓的位置，根据不同型号的产品实样尺寸定位。B.壁挂式小便器水封出水口有连接法兰，安装时应拆下连接法兰，将连接法兰先拧在墙内暗管的内螺纹管件上，调整好连接法兰凹入墙面的尺寸。C.小便器挂墙后，出水口与连接法兰用胶垫密封，用螺栓将小便器与连接法兰紧固。D.壁挂式小便器墙内暗管应为DN50，管件口在墙面内45mm，左右。暗管管口为小便器中心线位置，高510mm。⑹地漏安装在该室地面最低处，蓖子顶面应低于地面-70- 常州市体育馆、会展中心安装工程5mm；为正确控制高程，应在室内地面面砖施工时配合安装地漏；地漏安装后应封堵，防止建筑垃圾进入排水管；地漏蓖子应拆下保管，待交工验收时装上，防止丢失。11.管道冲洗、试验及消毒本节包括给水管道试压、冲洗及排水管道灌水试漏、通球和通水试验，生活饮用水消毒。⑴给水管道冲洗、试压A.管道冲洗由于生活给水系统管道分支多，末端截面积小，将分段进行冲洗。冲洗前，将管道系统内的止回阀阀芯等拆除，待冲洗合格后重新安上。冲洗时，以系统达到最大压力和流量进行，直至出口处的水色和透明度与入口处目测一致。B.管道试压管道试压前，按图纸进行仔细核对，确认管道安装无误，支、吊架安装正确、紧固可靠。系统的最高点设置放空装置，最低点设置排污装置，对不能参与试压的设备加以隔离。系统试验过程中安排专人仔细检查系统，发现问题及时处理。系统试压合格后，及时排除管内积水，拆除盲板、堵头等，将系统恢复。⑵给水水管道的冲洗消毒水箱进行了打扫和清洁后，用市政自来水进行冲洗，10-`30分钟后检查水色，当水箱排出无污物,冲洗水内不含杂质时，进行消毒处理。将漂白粉搅拌使之溶解。随同管内充水一起加入管段，浸泡24小时，放水冲洗，当水的浓度和细菌含量经请市有关部门取样检验，符合《生活饮用水水标准》即为合格。⑶排水管道的灌水试漏、通球和通水试验A.排水管道灌水试漏试验管道灌水试漏采用球囊法；根据不同的卫生器具，确定灌水高度及水面位置；将胶囊由检查口慢慢放入预定深度；由检查口注水于管道中，直至符合规范要求水位为止。如试验过程中发现有漏点存在，须处理漏点，直至试验合格为止。B.管道通球试验通球试验程序由上而下进行，以不堵为合格。胶球从排水管立管顶端投入，并注入一定的水量于管内，使球能顺利流出为合格。C.管道通水试验在管道的通球试验合格后，作管道通水试验，将设计给水系统的三分之一配水点同时开放，管道排水畅通且无渗漏为合格。12.管道保温-70- 常州市体育馆、会展中心安装工程保温通过墙及楼板处时，应保证连续不断。水管上的各种阀门及法兰处的保温应能单独拆，配件连接需紧，特别要做好弯头、三通、阀门的保温。⑴保温的施工程序保温工序属隐蔽工作，在管路已试压合格，有关书面检测记录完成后才能开始。主要施工程序：施工准备防腐质量复核材料准备预制下料保温防护刷防火漆检查记录刷标识漆⑵主要施工方法及技术要求A.施工准备熟悉图纸，考察管道及附件的现场安装情况（标高、数量、规格），提出用料计划，准备机具、梯子、预制平台、模板和胎具。B.为保证保温质量和美观，对弯头、三通、阀门、附件要进行组合件保温，按不同的管径制作模板，材料可选用橡胶板或石棉板，最好能达到预制成型、现场组装，避免现场试做，浪费物料且不能保证质量。⑶保温施工A.管件保温时要展开下料，弯头用虾米弯，缝隙填实，一般组合块不能少于3个。B.对于海绵材料，如为套管式，将保温管纵向切开，并包在管子上，在切开的两面刷上两用胶水（一般由生产厂家提供）等胶水干后，将切开的两面用力粘牢。注意横缝密实整齐，平整一致，纵向缝错开。若用板材，用锋利的刀下料，在管道上刷胶水，将板裹上并用力粘紧，再在保温两头涂胶水，两段之间的连接缝再包妥当。T三通保温要斜削或视实际情况自由切开，用胶水接紧。阀门除将手柄露在外面外，阀体保温，法兰面之间板材要分体，缝隙粘紧，这样在检修时就不用毁坏大量保温材料。过滤器向下的滤芯外部要做活体保温，同样以利于拆卸的方便。水管穿楼板和外墙处套管内也要保温，而且要保证密实不露。管道与设备的接头处也必须保温良好，严密无缝隙。-70- 常州市体育馆、会展中心安装工程安装分步完成，要观察外观和用手扯动检查，以粘贴牢固，拼缝错开，填嵌饱满、密实，填缝整齐一致，纵向缝错开为要求。⑷检验及成品保护检验保温厚度时用钢针刺入保温层并用尺量检查，要求偏差范围在-0.05δ～0.18δ；表面平整度用塞尺靠尺检查，偏差不超过5mm。对因后续施工影响造成局部不合格的要进行补修，作好保温检查、验收记录。操作人员不能站在绝热材料上操作或行走，梯子、操作台的数量要保证使用。同时不得外专业人员踩踏保温层。⑸根据设计要求，在保温的外表面刷防火漆及标识流向的箭头和介质种类色环。13.管道防腐油漆⑴作业条件A.一般应在管道试压合格后进行油漆、防腐作业。管道在施工准备时，集中预先进行油漆、防腐作业，应将管子两端留出接口端。油漆或防腐作业，须前一道干燥后进行后一道，严格按作业程序执行。B.进行上述作业时，必须在环境温度5℃以上、相对湿度在85%以下的自然条件下进行，低于5℃时应采取防冻措施。露天作业应避开雨、雾天或采取防雨、雾措施。作业时应防止煤烟、灰尘、水汽等影响工程质量。作业场地和库房应有防火设施。C.在涂刷底漆前，必须清除涂刷表面的灰尘、污垢、锈斑、焊渣等物。管子受霜、露潮湿时，应采取干燥措施。⑵油漆A．一般管道在涂刷底漆前，应进行除锈。人工除锈用砂布或钢丝刷除去表面浮锈，再用布擦净。机械除锈用电动旋转的圆钢丝刷刷除管内浮锈或圆环钢丝刷刷除管外浮锈，再用布擦净。B．管道除锈后应及时刷涂底漆，以防止再次氧化。C．油漆开桶后必须搅拌均匀，漆皮和粒状物，应用120目的钢丝网过滤。油漆稀释应根据油漆种类和涂刷方式选用不同稀释剂。油漆不用时应将桶盖密封或封盖漆面。漆桶用完后，盛其它油漆时，应将桶壁附着的油漆除净。漆刷不用时应浸于水中，再使用时甩干。D．手工涂刷应往复、纵横交叉进行，保持涂层均匀。E．刷油时，要用纸或塑料布遮盖墙面、地面和卫生器具等部位，做好保护，以防污染；要备好绵纱、汽油，以便污染时及时擦拭干净。F．刷油后要均匀一致，不透底、颜色和光泽好，不漏刷、无流坠、不显刷印、附着好、不起皮、无污染现象，特别要求阀门红、黑分明，管后、散热器后，支架、吊架等处不得漏刷油漆。-70- 常州市体育馆、会展中心安装工程G．由于施工周期长，造成管子等设备返锈、起皮的必须重新除锈、刷油。由于施工污染的管道和设备要清除污染后重新刷油。⑶防腐：埋地金属管道要特别注意按设计要求做好防腐工作，铸铁管可涂刷二道沥青漆，钢管要按规范要求进行加强防腐。14.标识⑴按设计及业主要求对管道或管道保温表面进行全管涂漆或涂色环，进行文字标⑵热水管等必须在适当位置标出流向箭头，所有阀门均用红漆标明“开、关”方向位置。⑶标识牌要求防水粘接牢固，位置明显，内容详细，流向箭头清晰。二、电气分项工程施工方案及保证措施1.电气配管⑴钢管配管前必须把管子按每段所需长度切断，使用型钢切割机利用纤维增强砂轮片切割时，操作时要用力均匀平稳，不能用力过猛，以免过载或砂轮崩裂；用割管器切管时，切断处易产生管内缩，缩小后的管口要用绞刀或锉刀刮光；用细齿锯切管室，要注意使锯条保持垂直，避免切断处出现马蹄口，当出现马蹄口后，应重新切断，严禁用电气焊气割钢管。⑵钢管互相连接或管子与器具或盒（箱）连接时，均需在管子端部套丝，由于钢管丝扣连接部位不同，管端套丝长度也不尽相同，用在接线盒配电箱连接处的套丝长度不宜小于外径的1.5倍，用在管子与管子相连接的部位时的套丝长度不得小于管接头长度的1/2加2～4扣，需倒丝连接时，连接管的端套丝长度不应小于接管接头长度加2～4扣，套完丝扣后，随即清理管口，将管子端面毛刺处理光，使管口保持光滑。⑶在弯管过程中要注意弯曲方向和管子焊缝之间的关系，焊缝一般宜放在管子弯曲方向的正侧面交角处的45°线上，手用弯管器适用于弯50mm以下的管子，弯管器应根据管子直径选用，不得以大代小，更不能以小代大，在弯曲管路中间的90°弧型弯曲时，应先使用8号线或薄钢板做好样板，以便在弯管的同时进行对照检查，弯管的过程中还要注意移动弯管器的距离不能一次过大，用力也不能太猛。电动或液压弯管机适用于50mm以上的管子，将划好的管子放入弯管机胎具内，使管子的起弯点对准弯管机的起弯点，然后拧紧夹具，弯管时当弯曲角度大于所需要角度1°～2°时停止，将弯管机退回起点，用样板测量弯曲半径和弯曲角度，应注意的是所弯的管外径一定要与弯管模具配合贴紧，否则管子会产生凹瘪现象，模具应按线管弯曲半径的要求进行选择，眼睛在管路弯曲处采用冲压弯和用气焊加热拿弯管。⑷-70- 常州市体育馆、会展中心安装工程钢管敷设前应进行除锈和防腐，管内壁除锈，可用圆形钢丝刷，两头各绑一根钢丝，来回拉动钢丝刷，把管内铁锈清楚干净，管子外壁可用钢丝刷除锈。黑钢管内外壁应涂樟丹油一道，除埋入混凝土内的黑钢管外壁不需防腐处理外，埋入砖墙内的黑钢管刷樟丹油一道，直埋于土层内的黑钢管应刷二度沥青漆。⑸暗配钢管与盒（箱）连接可采用焊接连接，管口宜高出盒（箱）内壁3～5mm，可以用Φ6钢筋一端与钢管横向焊牢，另一端焊在盒（箱）的棱边上，焊后应补涂防腐漆。钢管与钢管连接间用螺纹连接时，管端连接长度不应小于接头的1/2；俩捏后，螺纹宜外露2～3扣。螺纹连接应使用全丝扣管接头，两管拧进管接长度不可小于管接头长度的1/2。套管连接时，套管长度宜为管外径的1.5～3倍，管与管的对口处应位于套管中心，套管两端满焊，焊缝应牢固严密。钢管管径在80mm及其以上时，可将两连接管端打喇叭口再进行管与管之间采用对口焊接的方法进行焊接连接。⑹管路系统应接地良、可靠，要在管接头两端及管与盒（箱）连接处用相同圆钢或扁钢焊接好跨接接地线，使整个管路可靠地连成一个导电的整体，管接头两端跨接线焊接长度大于跨接线直径的6倍，跨接线直径应根据钢管管径来选择，见下表接地跨接线规格选择表公称直径（mm）跨接线（mm）电线管钢管圆钢扁钢≤32≤25Φ64032Φ85040～50Φ1070～8070～80Φ1225×4⑺配管管路通过建筑物变形缝时，要在其两侧各埋设接线盒（箱），做补偿装置，接线盒（箱）相邻面穿一短管，短管一端与盒（箱）固定，另一端应能活动自如，此端盒（箱）上开长孔不应小于管外径的2倍。对变形缝中的伸缩缝和抗震缝，由于缝下基础没有断开，施工中配管应尽量在基础内水平能过，避免在墙体上设置补偿装置。钢管暗配配管管路在蹦国建筑物变形缝五无法设置接线盒（箱）时，可外套钢保护管，保护管内径不宜小于配管管径的2倍，保护管中间应断开，以便适应建筑物的变形。⑻-70- 常州市体育馆、会展中心安装工程混凝土柱内埋设的管路和灯头盒与开关插座盒，应将管与盒连接好，在正面模板支好后将管盒与模板固定牢固，把管路沿主筋内侧布置，且与主筋绑扎在一起，间距不应大于1m，在管与盒处不应大于30mm。与墙体连接的短管伸出不要过长。混凝土梁内多根管竖穿梁时，管子应在梁受力较小部位的轴线上并列敷设，管与管之间距离不应小于25mm，顶部露出管口应用塑料护口堵塞严密。混凝土墙施工时，应在绑扎钢筋后进行定位，然后把管路与钢筋固定好，将盒与模板固定牢，应随时焊好接地跨接线。混凝土钢筋绑扎后敷设管、和、4，预埋在混凝土楼板内的管子外径不能超过混凝土厚度的1/2；并列附设的管子间距不应小于25mm。⑼空心砖墙内敷设钢管，应在墙体砌筑前，根据图鉴放出的各种线，确定好由下引上来的梁内短管，至墙体盒（箱）一段管路的长度，管子加工后与盒（箱）连接好，再与下部的梁内短管相连接，根据墙身尺寸线安排好盒（箱）口突出墙面的位置。⑽混凝土墙管子敷设，在已确定好的盒（箱）四周钻孔，沿管路走向在两边弹线，用剔槽连接管路敷设。墙体剔槽宽度不宜大于管外径加15mm，槽深不应小于管外径加15mm，管外皮距砌体表面不应小于15mm，用不小于M10水泥砂浆抹面保护。⑾预埋的箱盒紧贴横板并用粗草纸等垫物浸水后塞好，预埋的管子的管口加以可靠的临时风度，以防砂浆进入。⑿明配管在敷设前应按设计图纸或标准图，加工好各种支架、吊架、包箍等金属支持件。下料时应用钢锯锯割或用型钢切割机下料，严禁用电、气焊切割。钻孔时应使用手电钻或台钻钻孔，不应用气焊或用电焊吹孔。吊支架间距应符合规范要求。按规程做好管子、箱盒的接地跨接线及防腐刷漆。⒉电气配线⑴在配线之前，向监理进行材料报验，得到同意后方可施工。所敷导线必须符合设计要求，应有合格证、绝缘、耐压、截面在入库前，应逐一检查并做好记录。管内查线应在土建地坪及粉刷工程结束后进行。⑵在管内穿入导线前，还应进行一次扫管，清除管内残留的积水及杂物，有利于管内清洁、干燥，并便于更换导线，清扫管路管路可以用压缩空气，吹入已敷设的管路中，也可在钢丝上绑上破布，来回拉几次，将管内杂物和水分擦净。特别是对弯头较多或管路较长的钢管，为减少导线与管壁摩擦，应随后向管内吹入滑石粉，以便穿入线。⑶配线采用多相导线时，其相线的颜色应易于区分，相线与零线的颜色应不同。同建筑物内的导线相色选择应统一。不同相线应使用不同颜色的导线。⑷常规Y、G、R三相分别为黄、绿、红，N线为淡蓝色，PE线（BVR型）为黄绿线。⑸在管内穿线时应注意，为保持三相平衡，减少磁滞损耗，同一交流回路的导线必须穿于同一钢管内。⑹不同系统、不同电压等级、不同电流类别的线路，不能穿在同一管内。同类照明的几个回路可以穿入同一根管子内，但管内导线的总数不应多于8根。不能有接头或扭结，导线的接头，应在界限盒内焊接或用端子连接，对于小截面单芯导线连接时，可缠绕连接，缠绕匝数应在5匝以上。绝缘包扎时应用塑料绝缘胶带包扎，布线时要按照图纸，严格做好线标，以防脱落，用透明胶带将异形码管粘在导线的两端。⑺-70- 常州市体育馆、会展中心安装工程导线敷设后要对每回路的导线用500V兆欧测量绝缘电阻，其对地绝缘电阻值不小于0.5MΩ，并做好记录。⒊桥架安装⑴按施工图纸设计要求安装好，桥架的支吊架采用膨胀螺丝固定，碉支架的间距应不大于2m。桥架的安装标高及走向应符合设计要求，安装应横平竖直，其水平和垂直偏差不应大于长度的2/1000，消防耐火线槽的切断或开孔应使用机械，不得气割，切口及孔口应锉光滑，连接螺丝一律圆弧在内，向外伸出，以免损伤电线、电缆。桥架应可靠接地。⑵桥架按施工图或产品技术要求安装，注意保护涂锌层、烤漆层，切割桥架严禁气割，应采用镀锌螺栓固定，严禁使用电焊、气焊。线槽拼装、各零件的搭配。规格、型号应相符，不能搞错。消防耐火线槽安装在室外应加保护盖板，并应考虑冰雪荷载和风荷载。选择桥架的宽度应留20%～30%的空位，以备增添电缆需要。桥架应可靠接地，其接地干线可沿桥架边敷设，直线段固定间距为1.5米，转弯处应增设固定点；桥架有数层时，接地干线可架设在顶层的桥架边上，并每隔6m与下面各层跨接一次。或每节桥架之间采用跨接线可靠连接，并于端点与接地干线相连。⑶桥架的订货应配合供货商到施工现场实地测绘，以减少在现场改制，尤其是弯通、三通、大小头等零组件要正确。⒋配电箱安装⑴预埋配电箱箱体前应先做好准备工作。配电箱运到现场后应进行外观检查和检查产品合格证。由于配电箱箱体预埋和进行箱内盘面安装接线的间隔周期较长。当箱盖（门）能与箱体解体的，应将箱盖和盘面解体，并做好标记，以防盘内电器元件以及箱盖损坏或油漆剥落，并按其安装位置和先后顺序分别存放好，待安装时对号入座。⑵预埋配电箱体内，应按需要打掉箱体敲落孔的压片，当箱体敲落孔数量不足或孔径与配管管径不相吻合时，可使用开孔机开孔。箱体自行靠孔或扩孔后，箱体孔径应适宜，切口处整洁、光滑、间距正确，箱体不应被损坏变形。配电箱严禁用电、气焊开孔或扩孔，箱体上不应开长孔，也不允许在箱体侧面开孔。⑶在砌体墙砌筑达到配电箱安装高度，就设置箱体，箱体的宽度与墙体厚度的比例关系正确，箱体不应倒置。放置箱体时，要根据箱体的结构形式和墙面装饰厚度来确定突出的墙面的尺寸。⑷预埋和配电箱体应横平竖直，在箱体放置后要用靠尺板找好箱体垂直度符合规定，箱体高度为500mm以下时，不应大于1.5mm；箱体高度为500mm以上时，不应大于3mm。⑸配电箱箱体跨度超过500mm及以上时，箱顶部应增设过梁，使梁体不受压。箱体宽度超过500mm及以上时，箱顶部安装混凝土过梁，两端伸出箱体不应小于250mm。⑹-70- 常州市体育馆、会展中心安装工程在240mm墙上安装配电箱时，要将箱背后凹进墙内不小于20mm，在主体完成后室内抹灰前，配电箱的后壁要用10mm厚石棉板或钢丝直径为2mm孔洞为10mm*10mm的钢丝网钉牢，再用1：2水泥砂浆抹好，以防墙面开裂。钢管与配电箱进行螺纹连接时，应先将管口端部套丝，拧入锁螺母，然后插入箱体内，再拧上锁紧螺母，露出2～3扣的螺纹长度，拧上护圈帽。钢管与配电箱焊接连接时，不宜把管与箱体直接焊接，可在入箱管端部适当位置上用两根圆钢在钢管管端两侧横向焊接配管插入箱体敲落孔后、，管口露出箱体长度为3～5mm，把圆钢焊接在箱体的棱边上，可做为接地线。明装配电箱应在室内装饰工程结束后安装，可以采用金属膨胀螺栓的方法进行安装。配电箱面板四周边缘应紧贴墙面，不能缩进抹灰层内，也不得突出抹灰层。⑺明装配电箱的固定应符合下列规定：A、配电箱严禁用木螺丝固定；B、挂试配电箱应采用预埋螺栓或膨胀螺丝直接固定在建筑物表面上，也可通过羽毛钢支架或膨胀螺丝固定支架后，再将配电箱固定在钢支架上；C、落地式配电箱宜采用型钢基础，螺栓固定；D、所有的固定螺栓，必须采用镀锌螺栓；E、配电箱应在室内装饰工程结束后安装，配电箱面板四周边缘应紧贴墙面，不能多缩进抹灰层内，也不得突出抹灰层。⑻端子箱安装应牢固，封闭良好，并应能防潮、防尘。安装位置应便于检查，成列安装时，排列整齐。⑼配电箱接线完毕后，应清扫配电箱内的杂物和擦除污垢，并应将熔丝拆下，妥善保管，待正式送电前测定好绝缘电阻后方可装上。⑽室外配电箱的正门应朝向便于检修和维护的方向开启。⒌电缆敷设⑴电缆敷设前检查电缆消防耐火线槽、电缆保护管，做到内壁、孔口光滑，防腐良好，弯曲处能满足电缆要求的最小弯曲半径，检查电缆的型号、电压等级、截面积是否与设计相符，有无合格证件等。电缆不得有扭拧、铠装压扁、护层断裂和表面划伤等缺陷，并进行绝缘试验，低压电缆用1KV兆欧表摇测绝缘，合格后方可使用。⑵电缆的搬运及支架架设：A、电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上的箭头指示方向滚动，以免电缆松弛。B、电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴上方。⑶直埋电缆敷设-70- 常州市体育馆、会展中心安装工程A、清除钩内杂物，铺完底沙或细土。B、电缆敷设电缆敷设可用人力拉引或机械牵引，采用机械牵引可用电动绞磨或托撬（旱船法）。电缆敷设时，应注意电缆弯曲半径应符合规范要求。电缆在沟内敷设应适量的蛇型弯，电缆的两端、中间的接头、电缆井内、过管处、垂直位差处均应留有适当的余度。C、铺砂盖砖：电缆敷设完毕、应请建筑单位、监理单位和施工单位的质量检查部门共同进行隐蔽工程验收。隐蔽工程验收合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度超过电缆两侧5cm。使用电缆盖板时，盖板应指向受电方向。D、回填土前，再作依次隐蔽工程检查，合格后，应及时回填土并进行夯实。⑷电缆沿支架、桥架敷设：A、水平敷设敷设方法可用人力或机械牵引。电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。同等级电压的电缆沿支架敷设时，水平净距不得小于35mm。B、垂直敷设。垂直敷设，有条件的最好自上而下敷设。土建未拆吊车前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防设措施。自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。沿支架敷设时，支架距离不得大于1.5米，沿桥架或托盘敷设时，每层最少加装两道卡固支架，敷设时，应放一根立即卡固一根。电缆穿过楼板时，应装套管，敷设完后应将套管用防火涂料封堵严密。⑸电缆敷设质量要求A、桥架内电缆敷设应符合下列规定：大于45°倾斜敷设的电缆每隔2m处设固定点；电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理；-70- 常州市体育馆、会展中心安装工程电缆敷设排列整齐，水平敷设的电缆，首尾两端，转弯两侧及每隔5～10m处设固定点；敷设于垂直桥架内的饿电缆固定点间距，不大于表1的规定。电缆固定点的间距（mm）电缆种类固定点的间距电力电缆全塑型1500除全塑型外的电缆1500控制电缆1000B、电缆的首端、末端和分支处应设标志牌。C、电缆在支架上敷设，转弯处的最小允许弯曲半径符合表2的规定。电缆最小允许弯曲半径序号电缆种类最小允许弯曲半径1无铅包钢铠护套的橡皮绝缘电力电缆10D2有钢铠护套的橡皮绝缘电力电缆20D3聚氯乙烯绝缘电力电缆10D4交联聚氯乙烯绝缘电力电缆15D5多芯控制电缆10D注：D为电缆外径⑹电缆敷设固定应符合下列规定：A、垂直敷设或大于45°倾斜敷设的电缆在每个支架上固定；B、交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；C、电缆排列整齐，少交叉；当设计无要求时，电缆支持点间距，不大于表的规定：电缆支持点间距（mm）电缆种类敷设方式水平垂直电力电缆全塑型4001000除全塑型外的电缆8001500控制电缆8001000D、当设计无要求时，电缆与管道的最小净距，符合表的规定，且敷设在易燃易爆气体管道和热力管道的下方，与管道的最小净距见下表：-70- 常州市体育馆、会展中心安装工程管道类别平行净距（m）交叉净距（m）一般工艺管道0.40.3易燃易爆气体管道0.50.5热力管道有保温层0.50.3无保温层1.00.5⒍照明灯具的安装灯具安装必须和土建、装饰单位密切配合，预留灯具位置，同时和消防报警系统感烟探测器安装、通风空调系统风口安装统筹考虑，合理布置，并画出详细布置图，进行会签。由装饰单位预留的孔洞，在预留好后与安装单位办理交接，确认预留孔洞的尺寸及相对位置，必须满足安装要求。·施工程序施工准备→检查灯具→灯具支吊架制作安装→灯具安装→通电试亮·施工准备⑴材料要求A.各种型号规格的灯具及开关、插座必须符合设计要求和国家标准规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有的灯具和开关、插座均应有产品合格证。所需灯具已到齐。所需辅料已准备充足。B.安装灯具所需的支吊架必须根据灯具的重量选用相应规格的镀锌材料。⑵施工机具配备齐全，已对各班组进行过技术交底。⑶对应区域的吊顶已安装完毕，无吊顶区已粉刷完毕。·各类灯具的施工方法⑴嵌入式灯具安装按照设计图纸，配合装饰工程的吊顶施工确定灯位。如为成排灯具，应先拉好灯位中心线、十字线定位。成排安装的灯具，中心线允许偏差为5mm。在吊顶板上开灯位孔洞时，应先在灯具中心点位置钻一小洞，再根据灯具边框尺寸，扩大吊顶板眼孔，使灯具边框能盖好吊顶孔洞。轻型灯具直接固定在吊顶龙骨上，超过3kg的灯具需要设置灯具吊杆，吊杆采用φ8的镀锌圆钢丝杆。⑵吸顶式安装根据设计图确定出灯具的位置，将灯具紧贴建筑物顶板表面，使灯体完全遮盖住灯头盒，并用胀管螺栓将灯具予以固定。在电源线进入灯具进线孔处应套上塑料胶管以保护导线。如果灯具安装在吊顶上，则用自攻螺栓将灯体固定在龙骨上。⑶花灯的安装-70- 常州市体育馆、会展中心安装工程固定花灯的吊钩，其圆钢直径不小于灯具吊挂销、钩的直径，且不小于6毫米。对大型花灯、吊装花灯的固定及悬吊装置按灯具重量的2倍做过载试验。安装在重要场所的大型灯具的玻璃罩，按设计要求采取防止碎裂后向下溅落的措施。⑷钢构架上灯具安装根据现场灯具安装位置的钢构架形式加工制作灯具支架，如钢构架为“工”字型或“[”型钢，则在型钢上打孔，采用螺栓固定灯具支架；如果钢构架为柱状，灯具支架的安装采用抱箍的形式固定。⑸3kg以上的灯具，必须有专门的支吊架，且支吊架安装牢固可靠。导线进入照明器具的绝缘保护良好，不伤线芯，连接牢固紧密且留有适当余量。⑹投光灯的安装：投光灯的底座及支架固定牢固，枢轴沿需要的方向拧紧固定。⑺照明器具与管的连接：硬、软管与照明器具连为一体，如照明装置和电线管不匹配，则须现场加工。⑻灯具通电试亮灯具安装完毕且各条支路的绝缘电阻摇测合格后，方能进行通电试亮工作，通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序是否相对应，如发现问题必须先断电，然后查找原因进行修复。通电连续运行24小时，所有灯具均开启，且每2小时记录运行状态1次，连续试运行时间内无故障，即可进行交工验收。⒎开关、插座安装墙面粉刷、壁纸及油漆等内装饰工作完成后，再进行开关、插座的安装。施工中间协调开关、插座、温控器、及消防器具等集中安装的相对间距，避免同一空间同类器具的杂乱。施工程序清理接线盒→开关、插座接线→开关、插座安装施工方法⑴清理用小刷子轻轻将接线盒内残存的灰块、杂物清出盒外，再用湿布将盒内灰尘擦净。⑵接线开关接线：灯具（或风机盘管等电器）的相线必须经开关控制。同一场所的开关必须开关方向一致。插座接线：面对插座，插座的左边孔接零线、右边孔接相线、上面的孔接地线，即左“零”右“相”上“地”。同一场所的三相插座，接线的相序一致。接地或接零线在插座间不串联连接。如下图所示：-70- 常州市体育馆、会展中心安装工程插座接线示意图LNLNPELNPEL3L2L1⒏消防报警与联动装置施工要点⑴不同系统、不同电源等级、不同电流类别的线路，不应穿在同一管内，或线槽的同一槽孔内，导线在管内或线槽内，不应存接头或扭结。⑵探测器、报警按钮、消防控制设备等在安装前要妥善保管，并应采取防尘、防潮、防腐蚀措施。⑶消防值班室控制台为落地式，地面采用架空地板。火灾重复显示盘，手动报警按钮1.3M,控制模块随设备高度,对讲电话分机时距地面1.5M,输入模块随设备高度,双切换盒安装在相应的控制柜柜内部,声光报警器距地2.2M;探测器吸顶;烟气采样报警控制器距地1.5M;采样管沿吊顶敷设;重要设备的线路由采样口通过软管接入设备内部。⑷摄像机吊顶安装,球形机吸顶安装,双监探测器为2.5M壁装。⑸有线电视前端箱距地2M，插座距地0.5M,壁装扬声器2.5M,其它为吸顶安装。⑹楼层配线架落地,HUB距地1.5M,插座0.6M,除一层外,其它各层水平布线均沿下一层吊顶内敷设。三、空调通风分项工程施工方案及保证措施⒈要点通风空调工程，是现代建设施工的重要体现，是保证环境舒适、宁静、空气清新的主要实施，同时也是投资效益、设计效果的表现和检验，本工程中通风工程主要为地下人防内的通风系统。⒉主要施工方法-70- 常州市体育馆、会展中心安装工程空调设备安装施工程序垫铁配制地脚细栓孔检查处理基础测量放线验收设备开箱检查垫铁设置设备就位粗平设备清洗试压调整设备精平联轴器找正找平交工验收系统调整试运转单机调整试车⒊技术准备A.技术人员熟悉施工图纸，通过设计交底和各专业之间的论证，对建筑结构和电气、管道施工图中管道走向、坐标、标高与通风管道之间跨越交叉情况绘制管线布置图，对有冲突的地方会同各专业协商解决。B.组织施工班组进行技术交底，将安全及技术要求对工人进行明确交待。C.根据现场实测书记和施工图纸，绘制各系统风管管段和管件加工详图。D.依据制作详图，结合规范及设计要求，计算出各种材料需用量。⒋材料准备A.选择业主认可的优质产品进行定货。B.材料到场后会同监理单位共同验收，所有材料应具有出厂合格证，应有质量鉴定文件，并检验厚度及尺寸的偏差是否在国家允许范围内。所选用的各部分材料应符合设计及施工验收规范的要求。C.材料验收过程中除厚度和质量必须得到保证外，最重要的就是垂直度，因为垂直度影响到风管的连接质量，并有可能影响到风管的漏风。D.材料验收合格后，要选择合格的对方场地，排列整齐，并作好相应的标识。E.根据各班组的使用量下发给班组使用。⒌风管及部件的制作本工程风管连接采用法兰连接形式,风管采用的板材厚度及连接方法按下表采用：风管直径D或长边尺寸b（mm）钢板厚度（mm）圆形风管矩形风管D(b)≤3200.50.5-70- 常州市体育馆、会展中心安装工程320＜D(b)≤4500.60.6450＜D(b)≤6300.750.6630＜D(b)≤10000.750.751000＜D(b)≤12501.01.01.01250＜D(b)≤20001.21.02000＜D(b)≤40001.2领料⑴风管的制作（法兰连接）A风管制作的主要工序：编号标识检验展开下料剪切倒角咬口制作风管折方方法兰下料打眼冲孔划线下料焊接圆法兰卷圆找平找正翻边成品油漆打孔打眼铆法兰成型B、现场风管采用流水线法施工，并在主要区域铺设橡胶板或石棉板。（金属板材储箱、画线台、剪板机、咬口机、卷板机、折方机、压口机、风管的组配场地和成品风管库房）。为加大风管预制深度及保证风管制作的质量。风管的剪板、咬口及折方全部使用机械加工。C、对于中低压系统，根据设计及规范要求并结合我们以往工程的施工经验，对风管的咬口形式做如下选择：风管板材的拼接咬口和圆形风管的闭合咬口采用单咬口，矩形风管或配件的四角组合采用联合角咬口，园形风管组合采用立咬口。咬口宽度和留量根据板材厚度定，具体尺寸见下面表：风管咬口宽度表（mm）钢板厚度平咬口宽B角咬口宽B0.7以下6～86～70.7～0.828～107～80.9～1.210～129～10D、-70- 常州市体育馆、会展中心安装工程风管咬口缝结合要紧密，咬缝宽度要均匀，操作时，用力均匀，不宜过重，不能出现有半咬口或胀裂现象。E、矩形风管弯头采用内外弧形弯头，以减少风系统的局部阻力。F、风管加固。矩形风管边长大于630mm、保温风管边长大于800mm时，并且风管管段长度大于1250mm时或低压风管单边平面积大于1.2m2、中、高压风管大于1.0m2，均应对风管进行加固。对边长小于或等于800mm的风管可采用楞筋加固，楞筋的形式见右图。对于中压系统的风管，必须采用加固框或大边加角钢进行加固。G、法兰加工。矩形风管法兰加工采用现场制作模具法加工，圆形风管法兰采用法兰卷圆机加工。法兰制作时，平面度的允许偏差为2mm。矩形法兰两对角线之差不应大于3mm。风管与法兰连接的翻边应平整、宽度应一致，不得小于6mm，且不得有开裂与孔洞。a、矩形风管法兰加工。法兰的角钢下料时应注意使焊成后的法兰内径不能小于风管的外径。下料调直后放在相应的模具上卡紧固定、焊接、打眼。属中低压系统，按规范规定，法兰螺栓孔及铆钉孔间距要小于或等于150mm，法兰四角处开设螺孔。法兰螺孔间距必须均匀，同规格法兰要具有互换性。b、圆形法兰加工。先将整根角钢或扁钢放在法兰卷圆机上按所需法兰直径调整机械的可调零件，卷成螺旋状然后取下；将卷好后的型钢划线割开，逐个放在平台上找平找正；调整后的法兰进行焊接、冲孔；H、在连接法兰铆钉时，必须使铆钉中心线垂直于板面，让铆钉头把板材压紧，使板缝密合并且保证铆钉排列整齐、均匀。I、风管与法兰连接的翻边宽度不小于6mm，翻边均匀平整，紧贴法兰。翻边不得遮住螺孔，四角必须铲平，不能出现豁口，以免漏风。J、风管制作完毕后，组织专人对其外观、尺寸等参数进行检查，严防不合格品流入下道工序。检查合格后，清理干净，按系统分别编号并妥善保管。⒍风管及部件的安装风管安装前，应与其它专业相互沟通，仔细核对图纸，防止风管安装在电气照明、消防喷头、烟感探头等下方，阻碍上述设备的功能使用。如发生上述情况应及时与设计部门联系，协商解决。⑴确定标高。按照设计图纸并参照土建基准线找出风管标高。⑵支吊架制作A、标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。风管支吊架的制作严格按照通风图集《风管支吊架》T616用料规格和做法制作。B、在制作支吊架前，首先要对型钢进行矫正。小型钢一般采用冷矫正，较大的型钢须加热到900℃左右后进行热矫正。矫正的顺序为，先矫正扭曲、后矫正弯曲。-70- 常州市体育馆、会展中心安装工程C、型钢的切断和打孔。型钢的切断使用砂轮切割机切割，使用台钻钻孔。支架的焊缝必须饱满，保证具有足够的承载能力。D、圆风管抱箍的圆弧应与风管圆弧一致。E、全牙吊杆根据风管的安装标高适当截取。露丝不能过长，以丝扣末端不超出托架最低点为准。⑶支吊架安装A、本工程支吊架的固定采用以下几种方法：①膨胀螺栓法。本方法适用于规格较小的风管支吊架的固定。本工程支吊架固定大多数采用此法，通过在楼板、梁柱上打膨胀螺栓固定支吊架。②焊接法。本方法适用于风管规格大，使用膨胀螺栓固定不能满足强度时，采用预埋件焊接固定支吊架。B、支吊架安装前，按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上；双吊杆按托架的螺孔间距或风管的中心线对称安装。C、对风管管线较长，风管排列整齐的部位，安装支吊架时，先把两端的支吊架安好，再以两端的支吊架为基准，用拉线法找出中间支架的标高进行安装。同时，在适当位置设置防晃支架。D、支吊架的预埋件或膨胀螺栓埋入部分不得油漆，并要除净油污。E、支吊架不得安装在风口、阀门、检查孔等处，以免影响操作。吊架不得直接吊在风管法兰上。F、支吊架的间距按设计要求进行，每隔3米设支吊架一个，风管垂直安装时，间距不大于4m，但每根立管的固定件不少于2个。保温风管支吊架必须在横担上衬垫外刷防火漆的硬木垫，木垫的厚度以风管保温的厚度为准。⑷风管及部件安装前，清除内外杂物及污垢并保持清洁。安装风管时，为安装方便，在条件允许的情况下，尽量在地面上进行连接，一般接至10～12m长左右。⑸风管吊装采用倒链将风管吊装到支架上，对大空间的部位，采用专用液压升降车及万向轮平台对风管进行安装。对施工空间较狭窄的地方，采用风管分节安装法，将风管分节用绳索或倒链拉到组装式万向轮平台上，然后抬到支架上对正逐节安装。在连接风管时须注意不得将可拆卸的接口装设在墙或楼板内。组装式万向轮平台的使用，可以保证便捷、安全、快速地安装风管。⑹风管法兰垫料按系统进行选用，根据以往施工经验。空调、通风风管可采用闭孔海绵或橡胶板，排烟系统风管采用石棉橡胶板作为法兰垫料。以上法兰垫料具有密封性能好、不透气、不产尘等优点，同时施工也较为方便。⑺-70- 常州市体育馆、会展中心安装工程法兰垫片厚度一般为3～5mm，垫片要与法兰齐平，不得凸入管内，以免增大空气流动阻力，减少风管的有效面积。⑻紧固法兰螺栓时，用力要均匀，螺母方向一致。风管立管法兰穿螺栓，要从上往下穿，以保护螺纹不被水泥砂浆等破坏。⑼穿越沉降缝风管之间连接及风管与设备连接的柔性短管采用外刷防火漆的帆布制作。在风管与设备连接柔性短管前，风管与设备接口必须已经对正，不得用柔性软管来作变径、偏心。安装柔性短管时应注意松紧要适当，不得扭曲。⑽在安装防火阀前，拆除易熔片。待阀体安装后，检查其弹簧及传动机构是否完好并安装易熔片。防火阀、消音器按正确的方向安装且单独设置支吊架。风管安装完毕后或在暂停施工时，在敞口端用塑料薄膜封堵，以防杂物进入。⒎风管严密性检测中低压风管，在进行风管严密性检测前，必须先根据图纸的设计参数将中压系统风管和低压系统风管分开。低压风管进行漏光检测，风管的抽检率为5%，且抽检不得少于一个系统；中压系统风管除进行漏光检测外，对系统风管进行漏风量测试，抽检率为20%。风管漏风量测试详见空调调试方案。采用漏光法检测系统，低压系统风管每10米接缝，漏光点不得超过2处，且100米接缝平均不大于16处；对中压风管每10米接缝，漏光点不得超过1处，且100米接缝平均不大于8处为合格。⑴本工程通风工程风管在安装完成后，对风管采用漏光法对风管严密程度进行检测。抽检率为5%。⑵采用100W带保护罩的低压照明灯作漏光检测的光源。白天检测时，光源置于风管外侧；晚上检测时，光源置于风管内侧。⑶检测光源沿被检测部位与接缝作缓慢移动，在另一侧进行观察。当发现有光线射出，则说明查到明显漏风部位，并做好记录。⑷系统风管采用分段检测、汇总分析的方法。⑸漏光检测中如发现条缝形漏光，则需视不同的漏光部位分别进行处理。如是法兰处，则用拧紧螺栓、更换密封垫方法；如是咬缝处，则用密封胶密封等方法。如咬缝漏光严重，则重新制作安装该段风管，并重新作漏光测试。⒏风管保温⑴保温材料下料要准确，切割面要平齐，在裁料时要使水平垂直面搭接处以短面两头顶在大面上。保温材料-70- 常州市体育馆、会展中心安装工程敷设平整、密实，板材拼接处用铝箔自粘胶带粘接，粘胶带的宽度不得小于50mm，粘接时必须注意板材表面是否干净，如有灰尘、油污，必须用干净纱布擦干净，确保粘胶带粘接牢固，注意粘胶带不得出现脱落和胀裂的现象。采用发泡橡塑保温板保温时，风管表面应清理干净，涂抹专用粘接剂时应均匀，不宜涂抹得过多或者有漏涂的现象发生，粘接时应将保温板赶平压实，避免保温板与风管之间夹杂有空气，影响保温效果。⑵保温材料纵向接缝尽量不要设在风管和设备底面。⑶保温钉用801阻燃胶粘贴于风管外壁。粘接保温钉前要将风管壁上的尘土、油污擦净，将粘接剂分别涂抹在管壁和保温钉的粘接面上，稍后再将其粘上。待粘接剂达到强度时（用力拽保温钉，不脱落），方可进行保温板的施工。⑷矩形风管保温钉的分布要均匀，其间距见下面表。为降低工程造价，结合实际受力情况，风管侧面和顶面可适当减少保温钉的数量，但每平方米保温钉的数量为侧面不低于10个，顶面不低于8个。风管保温钉粘接示意图保温钉间距（mm）ABCD75250100250⑸采用夹筋铝箔离心(超细)玻璃棉保温板时，为防止保温棉脱落，应在适当位置加设绑扎带，绑扎用塑料打包带捆扎，间距为1m，同时在风管的四角垫折边的镀锌铁皮加以保护，防止绑扎带勒入保温棉中。⒐风口及部件安装⑴风阀安装A.本工程风管系统主要有多叶调节阀、蝶阀等各类风阀，在安装前应检查框架结构是否牢固，调节、制动、定位等装置应准确灵活。B.根据风管法兰螺栓孔尺寸在风阀的法兰上打孔。C.风阀的安装与风管相同，在安装时只要把阀的法兰与风管或设备上的法兰对正，加上密封垫上紧螺丝，使其连接牢固及紧密即可。D.应注意风阀安装部位，使阀件的操纵位置便于操作。E.安装时要注意风阀的气流方向，不得装反，应按风阀外壳标注的方向安装。F.防火阀是通用空调系统的安全装置，要保证在火灾时起到关闭和停机的作用。防火阀有水平、垂直、左式和右式之分，定货和安装时应根据设计要求进行，防止弄错。为防止防火阀易熔片脱落，易熔片应在系统安装后，系统试运转之前再行安装。G.为了方便更换和检查防火门的易熔片，还应根据设计，在靠近防火阀的风管段上设置检查门。⑵风口安装-70- 常州市体育馆、会展中心安装工程A.各类风口按扎应横平、竖直、表面平整。露于室内部分应与室内线条平行，各种散流器的风口面应与顶棚平行。B.本工程选用的妥思旋流风口带有转动装置，安装后应保持原有的灵活程度。C.风口到货后，对照图纸核对封口规格尺寸，按系统分开堆放，做好标示，以免安装时弄错。D.风口安装前要仔细检查，特别是有调节、旋转部分的风口要检查活动件是否轻便灵活，叶片是否平直，开启百叶是否能开关自如。E.风口安装口也应对风口活动件再次进行检查，防止在搬运和安装过程中产生变形，影响风口的调节功能。⒑成品保护在整个施工过程中都应对原材料及施工成品，半成品进行积极保护，通风工程主要注意以下几点：应整齐叠放在宽敞干燥的库房内，下垫防潮木板。风管成品应按系统编号码放整齐，搬运、装卸应轻拿轻放，防止损坏。交叉作业较多加工程，严禁以安装完的风管作为支、吊、托架，不允许将其它支、吊架焊在或挂在风管法兰和风管支、吊架上，更不能在风管上站人。⒒通风设备安装⑴基础验收根据设计图纸及验收规范，对基础进行全面检查，包括基础的标高、尺寸、平面位置、表面质量、预埋件或预埋螺栓孔是否符合要求。按施工图纸的基础中心线、标高线放出实际基准线，基础实际轴线允许偏差±20mm，标高允许偏差为0至-20mm。在基础灌浆的地方铲麻面，放置垫铁的地方铲平，并将地脚螺栓孔中的杂物清理干净，且盖好。验收过程中应填写“设备基础验收记录”。⑵开箱检查所有的设备到货后，都要会同建设单位和设备供货部门进行开箱检查。首先检查设备的包装外观有无损害、受潮，并根据设计图纸对设备的名称、规格、型号作出进一步明确。确认无误后，把包装箱的尘土打扫干净，再用起针器或撬棍（注意不要碰到设备）进行开拆，并注意周围环境，谨防箱板倒下碰伤周围设备或人员。同时根据扎箱清单和技术文件，清点设备全部部件、附件、备件、专用工具及技术资料（出厂合格证、说明书、图纸等）是否齐全，对设备各部件、附件等作外观检查，有无出厂缺陷、运输过程中有无受损，并据此填制“开箱检查记录”，同时需有关人员会签。开箱后的设备应注意妥善保管。⑶技术准备-70- 常州市体育馆、会展中心安装工程设备开箱后，对设备的有关说明文件中技术资料进行认真研究，为设备的运输、就位、按扎作技术准备。首先要明确设备的重量、外形尺寸、规定的起吊点、允许的倾斜度等设备的相关要求及某些特殊要求，其次根据设备的安装位置，选择运输吊装机械，确定设备的运输路线，并对运输路线中的道路、地面、楼地板等作静、动荷载分析，以确定是否需要加固、填充、夯实等处理措施。对运输吊装设备的选择应遵循安全性、技术先进性、使用可靠性、节约性原则。最后根据以上作的技术分析形成完整的运输吊装方案，并经讨论修改，有关方面审批形成定案。⑷机械、人力、物资准备根据运输吊装方案进行机械、人力、物资准备，首先对拟进场的大型机械进行核实，如采用的是代替型号，应明确其性能全面优于方案中采用的型号，如有必要需重新论证分析。同时对过场的设备进行性能检查，如对起重设备的吊钩进行磁粉探伤等。具有专业经验的操作数量的吊装工也是设备运输吊装的重要保证，不能用普工或其他技术工种代替。同时在进行设备运输吊装前应对有关的人员进行培训教育，包括技术交底、安全教育等。物资需用计划根据方案作出后，物资部门根据计划进行调用或购买，并对其检查，如吊链有无裂纹，缆绳有无断丝等。⑸设备的安装a.根据《制冷设备安装工程施工及验收规范》等，检查设备基础的水平度、中心线、标高、地脚螺栓孔的距离等。并在地脚位置安放硬橡胶板，厚度10mm为宜。b.设备就位后，进行找正找平，其纵、横向水平度允许偏差均为0.5‰。①风机安装风机直接安装在底座上，用撬杠把风机拨正，用垫铁把风机垫平，然后灌浆。同时注意风机的气流方向。减振器安装时，应注意各组减振器承受荷载的压缩量应均匀，如不均匀，应通过移动减振器适当的位置来调节。风机吊装时，使用的弹簧吊架要符合要求。安装在墙懂内的风机，要注意配合土建预留墙洞，并预埋挡板框和支架。②水泵安装安装前检查泵叶轮是否有阻滞、卡住现象，声音是否正常。泵安装的纵、横向不水平度不得超过0.1‰；测量时，要以加工面为基准。与泵连接的接管设置单独的支架，与水泵连接前，管路必须进行清洁干净；密封面和螺纹不能有损坏；相互连接的法兰端面或螺纹轴心必须平行、对中，不得借法兰螺栓或管接头强行连接。-70- 常州市体育馆、会展中心安装工程管路与泵连接后，如在管路上进行焊接和气割，必须拆下管路或采取必要措施，防止焊渣进入泵内损坏水泵。③风机盘管的安装风机盘管的就位前，应按照设计要求对风机盘管的型号和接管方向进行复核，确认无误后才能安装。对于暗装的风机盘管，在安装工程中应与室内装饰工作密切配合，防止在施工中损坏装饰的顶棚或墙面。⒓系统的测试与调试⑴准备工作熟悉空调系统设计图纸和有关技术文件，室内、外空气计算参数，风量、冷热负荷、恒温精度要求等，弄清送（回）风系统、供冷和供热系统、自动调节系统的全过程。绘制通风空调系统的透视示意图。调试人员会同设计、施工和建设单位深入现场，查清空调系统安装质量不合格的地方，查清施工与设计不符的地方，记录在缺陷明细表中，限期修改完。备好调试所需的仪器仪表和必要工具，消除缺陷明细表中的各种毛病。电源、水源、冷、热源准备就绪后，即可按计划进行运转和调试。⑵通风空调系统运转前的检查核对通风机、电动机的型号、规格是否与设计相符。检查地脚螺栓是否拧紧、减振台座是否平，皮带轮或联轴器是否找正。检查轴承处是否有足够的润滑油，加注润滑油的种类和数量应符合设备技术文件的规定。检查电机及有接地要求的风机、风管接地线连接是否可靠。检查风机调节阀门，开启应灵活、定位装置可靠。风机启动可连续运转，运转应不少于两个小时。⑶通风空调系统的风量测定与调整按工程实际情况，绘制系统单线透视图、应标明风管尺寸，测点截面位置，送（回）风口的位置，同时标明设计风量、风速、截面面积及风口外框面积。开风机之前，将风道和风口本身的调节阀门，放在全开位置，三通调节阀门放在中间位置，空气处理室中的各种调节门也应放在实际运行位置。开启风机进行风量测定与调整，先粗测总风量是否满足设计风量要求，作到心中有数，有利于下步调试工作。系统风量测定与调整，干管和支管的风量可用皮托管、微压计仪器进行测试。对送（回）风系统调整采用“流量等比分配法”或“基准风口调整法”等，从系统的最远最不利的环路开始，逐步调向通风机。-70- 常州市体育馆、会展中心安装工程风口风量测试可用热电风速仪、叶轮风速仪或转杯风速仪、用定点法或匀速移动法测出平均风速、计算出风量。测试次数不少于3～5次。系统风量调整平衡后，应达到：风口的风量、新风量、排风量，回风量的实测值与设计风量的允许值不大于10%。新风量与回风量之和应近似等于总的送风量，或各送风量之和。总的送风量应略大于回风量与排风量之和。系统风量测试调整时应注意的问题：测定点截面位置选择应在气流比较均匀稳定的地方，一般选在产生局部阻力之后4～5倍管径（或风管长边尺寸）以及局部阻力之前约1.5～2倍管径（或风管长边尺寸）的直风管段上。在矩形风管内测定平均风速时，应将风管测定截面划分若干个相等的小截面使其尽可能接近于正方形；在圆形风管内测定平均风速时，应根据管径大小，将截面分成若干个面积相等的同心圆环，每个圆环应测量四个点。没有调节阀的风道，如果要调节风量，可在风道法兰处临时加插板进行调节，风量调好后，插板留在其中并密封不漏。⑷根据接线图纸，对控制盘下端子的接线（或接管）进行核对。⑸根据控制原理图和盘内接线图，对上端子的盘内接线进行核对。⑹自动调节系统及检测仪表联动校验自动调节系统在未正式投入联动之前，应进行模拟试验，以校验系统的运作是否正确，是否符合设计要求，无误时，可投入自动调节运行。自动调节系统投入运行后，应查明影响系统调节品质的因素，进行系统正常运行效果的分析，并判断能否达至预期的效果。自动调节系统各环节的运行调整，应使空调系统的“露点”、二次加热器和室温的各控制点经常保持所规定的空气参数，符合设计精度要求。⑺空调系统综合效果测定确定经过空调器处理后的空气参数和空调房间工作区的空气参数。空调系统连续运转时间，一般舒适性空调系统不得少于8小时。⑻资料整理编制交工调试报告通风或空调工程概况。电气设备及自动调节系统设备的单体试验及检测、信号，联锁保护装置的试验和调整数据。空调处理性能测定结果。-70- 常州市体育馆、会展中心安装工程系统风量调整结果。房间气流组织调试结果。综合效果测定结果。对空调系统做出结论性的评价和分析。-70- 常州市体育馆、会展中心安装工程第七章·主要材料、设备采购、供应、保管的保证措施一、主要材料、设备采购保证措施工程质量的优劣，除了施工的原因外，材料质量是一项非常重要的因素，因此把好材料采购关，是保证材料质量乃至工程质量的重要环节。1.材料设备采购管理流程：向业主反馈信息（甲定乙供材）签订供货合同确定供应厂家市场调研、询价、比价计划编制2.根据工程报价预算，编制详尽的材料计划（包括材料、设备型号、规格、数量、品牌、质量等级、技术要求等）。3.根据编制好的材料计划，进行市场调研，采取货比三家的原则，同类材料比质量，同质材料比价格，同质同价材料比供货厂家信誉来选定供货厂家。4.对于招标文件、工程量清单规定的甲定乙供材料，应将调研结果和初步选定的不少于3-5家供货商名单递交业主，由业主会同监理审核确认。二、主要材料、设备供应保证措施1.材料设备供应管理流程：供货厂家验货检验结果交业主、监理审核、复验检验后不合格材料退供货厂家进现场材料仓库现场检验运至工程现场2.对已加工完成的由公司质检人员去供货厂家进行初步验收。3.对进场材料进行严格的抽样检查，核对其型号、规格、材质，必须符合设计要求和国家标准，同时核对其数量是否正确，对检验不合格的产品退回供货厂家。4.将材料检验报告递交业主、监理审核和复验，进场材料经业主、监理审核认可后，方能进入现场材料仓库。三、主要材料、设备保管保证措施-70- 常州市体育馆、会展中心安装工程1.由于本工程涉及材料种类多，因此材料入库后要进行标识和分类、分规格、分品种堆放及管理，同时采取防止变形、防止受潮霉变等措施，对材料进、出库验证并办理相关的领用手续。2.对易受潮的材料应架空存放，并采取相应的防潮措施；对易损坏的产品（如卫生洁具、灯具等），应辟出专门区域存放，防止损坏；室外堆放的材料必须用塑料布遮挡严实，避免受日晒雨淋。材料堆放要求整齐，并挂上标识牌。材料使用前进行严格检查，包括外形检查，附着物的清除。3.所有材料必须有制造厂的合格证明书或质保书，材料在进场后应保存好合格证明书或质保书。4.材料的入库、保管及领用过程中，实施严格的控制措施，每道过程均应办理交接制度。5.材料出库后，在施工现场妥善保管，存放地点安全可靠，防止损坏和失窃。6.由于本工程具有体量大、系统多的特点，因此工程中使用的各种材料都应实现挂牌标识建档制度，根据材料的使用专业、材料材质、物理化学性质、规格型号及生产厂家建立材料档案，使材料从进货到使用部位的确定都具有可追溯性，以保证本工程材料合理、规范的使用。-70- 常州市体育馆、会展中心安装工程第九章·与建设单位、总承包管理单位、其他专业施工单位等的配合、协调一、与建设单位的配合、协调我们通过对本工程招标文件和施工图的学习、熟悉以及现场勘察后，结合本公司的施工实力和技术优势，制定与建设单位配合、协调措施如下：1.我公司将坚决服从业主、现场监理工程师的管理，严格执行业主有关本工程的指令、决议和方案，做好本专业工程范围的工作。2.严格执行业主有关对本工程工期、质量目标的管理，工程进度严格服从总计划681天的大目标；质量确保江苏省优质“扬子杯”、争创“鲁班奖”。3.按照总工期目标的要求，及时准确地编制好安装工程施工进度计划、设备材料清单，协助业主做好图纸交底、方案认证等工作。4.根据进度要求，及时向业主提供详细的设备、材料的进场计划，配合好业主对设备、材料的调研工作。5.在施工过程中，认真进行工程降本增效的研究和分析，对国内外新型材料的应用，主要设备的性能价格比等，及时向业主提供信息和建议，为业主降低工程投资。6.配合业主办理好工程施工过程的各项手续，不影响工程如期正常进行，同时主动、积极为业主做好其他方面的各项服务工作。7.做好安全、文明施工工作，创安全无事故工程和省级文明工地，为项目争光添彩。二、与总承包管理单位的配合、协调1.我公司将密切配合施工总承包单位做好工程的各项管理工作，满足总承包施工进度总进度计划，服从施工总承包管理单位对工程质量、进度、安全、文明等方面的管理。2.积极参加总承包单位召开的工程协调会，严格按总承包单位提供的总进度计划进行资源调配、施工安排，确保工期顺利实现。3.在施工中，及时与总承包管理单位进行协调、沟通，及时、主动与总承包管理单位对照土建施工图预埋位置，避免预埋后造成返工，保护好土建工程成品。4.遵守总承包单位的有关工程现场的各项管理制度，本着有利工程大目标的原则，一切为工程顺利竣工携手协作。5.工程开工后，尽快向总承包管理单位提供安装预留、预埋方案，在征得总承包管理单位认可后方安排施工人员进行预留、预埋工作。进行预留、预埋时多与总承包单位技术人员协商、联系，确保预留、预埋高标准、严要求。6.在作业时严格与总承包管理单位落实土建标高，确保安装位置正确；进行大型设备运输吊装作业时，应与土建施工并密切配合，不影响土建正常施工。7.在墙、地面上作业施工时，必须正确使用专用切割、开孔设备，-70- 常州市体育馆、会展中心安装工程不得随意开槽打孔，以免影响土建结构、墙体。8.保护好总承包管理单位得垂直运输设备和安全护栏，确保安全作业。9.配合总承包管理单位做好卫生管理、环境保护和文明工地创建工作，。三、与其他专业施工单位等的配合、协调1.在与其他专业施工单位配合施工时，相互做好工序安排，在做好隐蔽工程验收的基础上交付其他专业施工单位，保护好其他专业施工单位的工程成品。2.在编制工程计划时，及时与其他专业施工单位进行沟通、联系，以利配合实施，提高工效，保证质量。3.在配合装饰施工时，认真、提前核对装饰工程施工图和安装器具的布局方案，以保证管线敷设准确、到位；安装末端设备时做好对装潢饰面的保护，不影响装饰整体效果。4.与钢结构、智能化、综合布线、电梯等专业安装单位应密切配合、及时协调，确保各专业工程与安装工程的衔接，并在调试过程中与其他专业单位充分协调好相互间的工作配合。-70- 常州市体育馆、会展中心安装工程第九章·合理化建议一、电气系统吊顶部分电线管暗敷改明敷的合理化建议本工程电气系统设计中电线管吊顶部分采用暗配施工，根据我公司在以往类似工程施工的经验，建议作如下改进：由于工程施工过程中存在较多的不确定因素，建议将工程中吊顶区域内的电气管线改为吊顶内以明配方式进行施工。其优点主要有以下几个方面：1、由于吊顶部分电线管改为明配施工，为今后系统使用可能出现的电气设备、器具位置变动的调整提供了可以灵活变动的条件；2、暗敷改为明敷后，将可以避免后期工种交叉作业中可能出现的电线管被电动工具损坏而引起电气管路报废的后果，同时也可避免工程中经常发生的电气管路因外部异物进入堵塞管路而造成管路报废的情况；3、由于暗敷改为明敷后，可以减少由于上述两点原因造成的材料浪费，以及为以上原因所引起的重新敷设管路、修补等人工费用的增加和工期延误等损失，从而达到节约成本、提高工效的目的。二、关于墙、地面开孔、刨槽的合理化建议建议墙体、楼板打孔采用机械开孔，墙体开槽采用机械开槽，以利于保证施工现场的清洁卫生，保证工程质量，同时为土建粉刷创造有利条件。三、关于管道主管采用机械化开孔的合理化建议建议卡箍连接管道的支管采用在主管上机械开孔，用三通卡接件连接的方式代替三通管件，由于三通卡接件价格低于三通管件，可为业主降低工程造价。-70-
