浒东村苏通饭店西侧驳岸修复工程施工组织设计

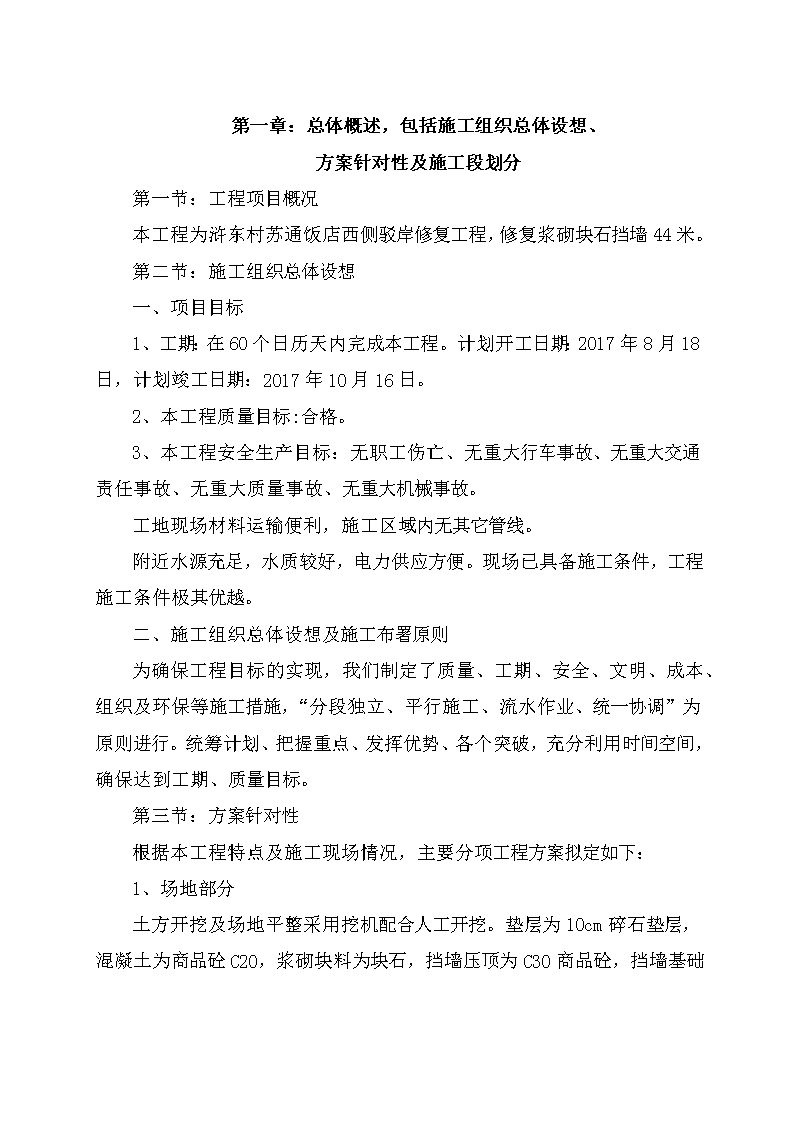

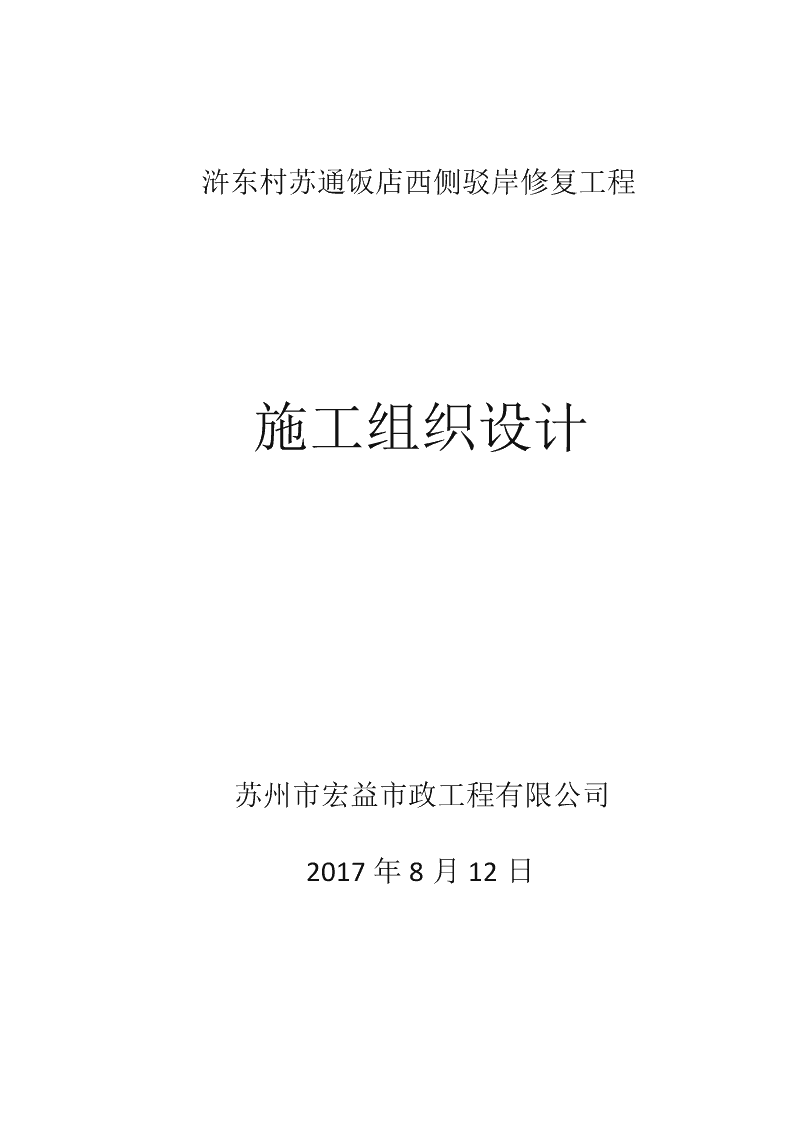

浒东村苏通饭店西侧驳岸修复工程施工组织设计苏州市宏益市政工程有限公司2017年8月12日 目录第一章、总体概况,施工组织总体设想、方案针对性及施工段划分；第二章、施工现场平面布置；第三章、施工进度计划和各阶段进度的保证措施；第四章、各分部分项工程的施工方案及质量保证措施；第五章、安全文明施工及环境保护措施；第六章、项目管理班子的人员配备；第七章、劳动力、机械设备和材料投入计划；第八章、关键技术、工艺及工程项目实施的重点、难点和解决方案；第九章、季节性气候施工、已有设施、管线的加固、保护等特殊情况下的施工措施；第十章、新技术、新产品、新工艺、新材料的应用说明。 第一章：总体概述，包括施工组织总体设想、方案针对性及施工段划分第一节：工程项目概况本工程为浒东村苏通饭店西侧驳岸修复工程，修复浆砌块石挡墙44米。第二节：施工组织总体设想一、项目目标1、工期：在60个日历天内完成本工程。计划开工日期：2017年8月18日，计划竣工日期：2017年10月16日。2、本工程质量目标:合格。3、本工程安全生产目标：无职工伤亡、无重大行车事故、无重大交通责任事故、无重大质量事故、无重大机械事故。工地现场材料运输便利，施工区域内无其它管线。附近水源充足，水质较好，电力供应方便。现场已具备施工条件，工程施工条件极其优越。二、施工组织总体设想及施工布署原则为确保工程目标的实现，我们制定了质量、工期、安全、文明、成本、组织及环保等施工措施，“分段独立、平行施工、流水作业、统一协调”为原则进行。统筹计划、把握重点、发挥优势、各个突破，充分利用时间空间，确保达到工期、质量目标。第三节：方案针对性根据本工程特点及施工现场情况，主要分项工程方案拟定如下：1、场地部分土方开挖及场地平整采用挖机配合人工开挖。垫层为10cm碎石垫层，混凝土为商品砼C20，浆砌块料为块石，挡墙压顶为C30商品砼，挡墙基础 采用尾径Φ120mm，单桩长4m，按600mm*600mm间距呈矩形布置。第四节：施工阶段划分本工程总工期为60日历天，为合理安排、有效控制，确保按期、保质完成任务。将总工期划分为四个阶段性工期目标来控制。第五节：原材料检验与试验本工程中所有原材料、混凝土、砂浆试验均送检测机构检测，合格后方可应用于本工程或进行下道工序施工。对不合格原材料作退场处理，对不合格的混凝土制品则拆除后重做。第二章：施工现场平面布置第一节：施工现场平面布置一、施工临时搭设布置经现场勘查，考虑将施工现场指挥部布置在对工程统筹容易并且面积足够大小的空地上；项目经理部构成包括：项目经理部现场办公室、监理工程师现场办公室、现场试验室以及机械材料堆置场地等。指挥总部临时设施一览表序号名称面积单位备注一办公、生活设施1项目经理部现场办公室40M22监理工程师现场办公室20M23会议室60M24民工宿舍240M25食堂40M26厕所20M2二施工场地 1材料堆场500M22机械设备场地200M23配电间20M21、材料机械堆放布置(1)、材料布置现场设置砂石料堆场、砂浆机等。工程用混凝土为商品混凝土。(2)、机械布置为了便于管理指挥和施工方便，机械停置场地布置在现场项目部附近。2、污水和垃圾处理(1)、施工现场项目部设置排水边沟，设立污水沉淀池，将排污系统的位置以图纸形式报监理工程师，同时应征得环保部门的同意。(2)、把施工和生活产生的污水排入污水沉淀池，经沉淀后就近排入市政污水管系统或环保部门允许排放的地方，严禁随处排放污水。(3)、对办公室、工地范围内的生活垃圾及时进行清理，每天有专人收集和处理垃圾。3、急救设施和防火工作工程施工期间，在施工现场指挥部设置必备的急救和卫生设施，认真地为全部施工人员提供必要地急救和医药服务。并负责按照有关规定在现场采取合格的防火与消防措施，配备足够的消防器材。4、施工临时水电布置(1)、施工用电本工程属线性结构，为减少施工成本及便于现场管理，在各施工点用电采用10KW发电机，现场配备10KW发电机五台。在营地位置则采用供电系统 用电，同时为保证施工期间施工的正常进行，现场备用一台50kw发电机供停电时使用。供电系统在施工现场周围的社区供电系统处接入，接入处设配电间，并设总电表。(2)、施工用水根据本工程特点，营地中的施工用水主要采用自来水，各施工点（特别是牵引式顶管、泥水平衡顶管的施工点用水，则采用河水）。自来水取水点利用施工现场现有的供水系统，接入的水管前设置总水表，施工场地内支管设分水表。5、临时道路已具备。6.施工总体平面布置如下： 施工平面布置图会议室搅拌机碎石砂宿舍项目经理部监理部食堂宿舍宿舍宿舍厕所配电间 第三章：施工进度计划和各阶段进度的保证措施第一节、施工进度计划表：序号施工内容时间（总工期60日历天）510152025303540455055601施工准备2017.8.18-2017.8.222土方开挖2017.8.23-2017.9.73打桩2017.9.8-2017.9.174垫层2017.9.18-2017.9.235砌筑挡墙2017.9.25-2017.10.126退场2017.10.13-2017.10.16 第二节：各阶段工期保证措施按业主对本工程中工期的规定，制定切实有效的施工方案，全力以赴，确保工期，制订以下工期保证措施：1、成立保证工期的组织机构，从源头上保证工期。组织机构详见下页附图。配备足够的劳动力及施工机械设备，所配备的机械设备已考虑了定额含量，并留有余地。下面是项目组织机构图：项目经理项目副经理财务员资料员材料员安全员技术负责人施工员打桩组砌筑组土方组 2、明确阶段目标，保证阶段计划和总进度计划的完成。并根据网络计划总计划表，分析各阶段目标、任务及重点。由项目经理掌握总进度计划外，要求各施工人员均要明白进度计划，落实至每一施工工序。对关键线路上工作，更要严格认真执行，关键时刻要组织加班加点突击，同时确保工程质量。3、加强对该工程的领导和管理，健全施工协调制度(1)、项目部人员由公司具有多年丰富施工经验的骨干组成，并选择有实力的施工队伍施工。(2)、推行“项目法”施工，实行目标管理，建立岗位责任制，搞好内部经济承包，奖罚分明。(3)、健全施工协调制度，采取如施工班组完工制度、项目经理统一指挥制度、安全质量检查制度、领导现场办公制度等。这些行之有效的协调制度，继续完善执行。4、加强工地施工技术管理确保工期运行网络技术，对整个工程进行系统化、科学化、规范化管理。严格按照基建基本程序组织施工，我公司在历年的施工经历中，已摸索和制订了一套行之有效的管理制度。(1)、施工准备阶段：以组织现场调查为核心，做好各项开工前的技术准备工作。认真核对施工图。组织各专业技术人员，熟悉设计图纸，核对图纸之间有无矛盾、错漏，与现场情况是否一致。组织有关人员编制实施性施工组织设计，并及时送工地监理工程师审批后实施。做好技术、安全交底各岗前培训。(2)、施工阶段： 以技术指导和技术攻关为核心，及时协调解决施工中出现的各种技术问题。加强与监理工程师、业主及设计部门的联系，听取他们对施工的意见和要求。督促检查有关人员及时做好原始记录的记载和整理。及时组织攻克施工中的技术难关。及时指导规范施工，制止违章作业。严格掌握施工顺序。5、重视工程质量，严格自检，做到验收一次通过，以加快施工进度降低成本的双重目的。6、做好材料供应和适当储备，以保证工程使用。7、预先落实季节性施工准备，做到有备无患。第四章：各分部分项工程的施工方案及质量保证措施本工程驳岸修复主要的方法采用打圆木桩加固地基，用浆砌块石砌筑挡墙。本工程的所有原材料、半成品均需送常熟市检测机构检测，合格后方可应用于本工程。对不合格的材料作退场处理。第一节：具体施工方案：1、基坑开挖在基坑开挖前，对施工部位依据基坑开挖尺寸，撒好灰线。并向机械司机详细交底。机械挖土，应确保基底土壤结构不被扰动和破坏，开挖时应在设计基底高程以上保留20cm左右一层不挖，用人工清底。人工清挖时，应认真控制高程和宽度，并保护基底土壤结构不受破坏。2.浆砌块石挡墙基础:（1）.基础加固，采用尾径120mm，单桩长4m，间距600*600mm 的圆木桩按矩形布置。（2）.碎石垫层，垫层厚度10CM，摊铺均匀，经监理验收合格后进行下一工序垫层混凝土施工。（3）.模板施工侧面端头采用钢模板，钢模应先涂钢模油，安装侧模防止模板移位，端头模板支撑必须牢固、位置正确。控制好混凝土保护层。模板立模拼装完毕后，进行侧向弯曲、垂直度等检查，经质检监理同意后才能进行下道工序的施工工作。（4）、浇捣施工中严格控制坍落度，不得任意加水，不得有离析现象，超过初凝时间的混凝土，不得使用（加缓凝减水剂后可适当延长）。浇捣用插入式和平板式同时振捣，保证混凝土浇捣的密实，并减少侧面气泡的产生。浇捣混凝土时，应注意以下几点：a、振捣器拔出时速度要慢，以免产生空洞；b、振动时应把握尺度，防止漏振和过振，以彻底捣实混凝土，但时间不能太久，以至造成离析。不允许在模板内利用振捣器使混凝土长距离流动式运送混凝土；c、使用插入式振捣器不能达到的地方，应避免碰撞模板、钢筋及预d、模板角落以及振捣器不能达到的地方，应辅以插钎插捣，以保证混凝土表面平滑和密实；e、混凝土捣实后24小时之间，不得受到振动；f、浇捣过程中应密切注意模板变形及漏浆，有此现象发生应立即纠正；g、模板拆除：混凝土达到一定强度后，才能拆除模板。 3.挡墙砌筑，（1）、根据图纸要求，做好测量放线工作，调协水准基点桩和立好皮数杆。有坡度要求的砌体，立好坡度门架。 （2）、基础块石表面人工整平后，放好轴线、边线、其他尺寸位置线，并复核标高。 （3）、 毛石应按实要数量堆放于砌墙部位附近；规格和数量在砌筑前组织人员集中加工，按不同规格分类堆放、堆码，以备使用。 （4）、选择好施工机械，包括垂直运输、水平运输、和料石安装等小型机械，尽量减轻人工搬运的笨重体力劳动，以提高工效。 （5）、 砌筑砂浆应由现场施工员根据配合比要求确定水泥、砂投入量。(6).石块后灌浆的做法。灰缝宽度一般制在20～30mm左右，铺灰厚度40～50mm。(7).砌筑时，石块上下皮应互相错缝，内外交错搭砌，避免出现重缝、干缝、空缝和孔洞，同时应注意摆放石块，以免砌体承重后发生错位、劈裂、外鼓等现象。(8)、如砌筑时毛石的形状和大小不一，难以每皮砌平，亦可采取不分皮砌法，每隔一定高度大体砌平。（9）、为增强墙身的横向力，毛石每0.7㎡面至少应设置拉结石，并应均匀分布，相互错开，在同皮内的中距不应大于2m。搭接长度不应小于15cm.（10） 、在转角及交接处应用较大和较规整的垛石相互搭砌，并同时砌筑，必要时设置钢筋结条。如不能同时砌筑，应留阶梯形斜槎，其高度不应超过1.2m不得留锯齿形直槎。（11）.毛石每日砌筑高度不应超过1.2m，正常气温下，停歇4h后可继续垒砌。每砌3～4层应大致找平一次，中途停工时，石块缝隙内应填满砂浆，但该层上表面须待继续砌筑时再铺砂浆。砌至设计高度时，应使用平整的大石块压顶并用水泥砂浆全面找平。（12）、料石的砌筑方法与混凝土砌块基本相同，砌筑形式有全顺、丁顺叠砌丁顺组砌等方式，第一皮及每个楼层的最上一皮丁砌。组砌前应按石料及灰缝平均厚度计算层数，立皮数杆。砌筑时，上下皮应错缝搭接；砌体转角交接处，石块应相互搭接。料石宜用“铺浆法”砌浆，铺浆厚度20～30mm，垂直缝填满砂浆并插捣至溢出为止。灰缝厚度为10～20mm。如在墙转角或交接处石块搭砌有困难时，则应每隔1.0～1.5m高度设置钢筋网或钢筋拉结条。（13）石墙勾缝应保持砌合的自然缝，一般采用平缝或凸缝。勾缝前应先剔缝，将灰浆刮深20～30mm，墙面用水湿润，再用1：1.5～3.0水泥砂浆勾缝。缝条应均匀一致，深浅相同，十字、丁字形搭接处应平整通顺。第二节、施工方法1、测量人员通过仪器进行放线确定好浆砌石施工范围。2、基础桩顶部先铺好一层10cm碎石垫层。在铺筑好一层400mm厚度C20素混凝土垫层，施工时由上游往下游层层砌筑。3、浆砌过程按设计要求高程放置DE100U PVC泄水管，孔距2~3m。4、浆砌块石防浪墙沉降缝宽15mm，沉降缝设置应保证与码头面同一块简支板置于同一段挡土墙上。沉降缝用沥青麻絮分隔，缝内满填1：2的水泥砂浆，外侧采用防水腻子密实。5、墙体砌筑完成，要进行沉降位移观测一段时间，待数据稳定后，再进行混凝土压顶施工。第三节、施工要求1、砌筑砂浆必须保证正温度,零度以下天气不能施工。2、砂浆要随伴随用，搅拌时间应比常温时增加0.5-1倍。3、砌筑完成部分用保温材料覆盖,气温低于5°时,不能洒水养护。外露面湿润,养护时间不应小于14d，在砌体未达到要求强度之前,不得在其上任意放重物或修凿石块,以免砌体受震动破坏。第四节：质量保证措施本工程质量目标合格。为保证本工程目标的实现，拟采取如下措施：1、建立完善的质量保证体系，强化质量意识，树立质量是企业生命的思想。2、本工程严格按项目法进行施工管理，采取切实有效的措施，不断提高质量管理水平，搞好质量管理的基础工作，保证质量体系的有效运行。3、项目部根据质量目标，编制质量保证计划，落实职责到人，同时制定奖罚办法，调动各级人员的积极性，从而使质量目标得以实现。 4、实行质量岗位责任制，奖优罚劣。各分项工程，各道工序，定人、定岗、定责。建立定期质量评比制度，奖优罚劣。5、认真执行三检制度，加强重要结构、重要部位的质量检查，认真执行工程项目监理规定；施工过程中严格执行质量自检，以抓好工序质量，要做到每道工序未经质量部门检验、监理工程师验收不得进行下道工序，从而使分项、分部、单位工程和整个建设项目的工程质量得到保证。6、贯彻全面质量管理，对重点工序、重点环节质量情况要经常进行分析、总结。7、实行“样板先行”，按规范要求每项工程开工前，首先安排“试验段”，根据试验结果制定切实有效的施工方案，指导全面施工。8、为保证采购的原材料、成品及半成品满足工程质量要求，严格审查供料方资质，所有使用的材料必须符合设计要求，原材料及成品、半成品进入现场要提供合格证及相关试验报告，对于进入现场的材料进行产品标识、状态标识、并及时送往有相应资质的试验室做材料复试。主要材料要经监理工程师确认后方可进场。9、施工中严格执行持证上岗制度，项目经理、总工、施工员、质检人员、测量、试验人员及特殊工种均要取得上岗证，严禁无证上岗。10、工程实行专业化施工，成立专业施工队伍，并在施工前进行专业知识、技术操作的培训。第五章：安全文明施工及环境保护措施第一节：安全施工保证措施一、安全施工目标 本工程安全生产目标：无职工死亡、无重大行车事故、无重大交通责任事故、无重大质量事故、无重大机械事故。二、安全管理措施1、组织保证(1)、认真执行党和国家关于安全生产方针、政策、法规和规定，把安全第一的思想落实到施工全过程。(2)、项目经理、安全员、施工班长、设备员、技术员组成现场安全管理小组，负责安全管理，安全生产工作。工地设立专职安全员，负责全现场日常检查和隐患整改工作。(3)、发挥各级监察人员的作用，全面、全过程的督促和检查各种安全规章和措施的落实情况，杜绝违章指挥和违章蛮干，防患未然，把不安全因素消灭在萌芽状态。(4)、在工程施工过程中，要做到“三个坚持”“四个加强”“四个一样”。2、工作保证贯彻实施国家有关安全规范、标准，依据公司有关的安全体系文件，在“人员、机具、材料、现场、检验”五个方面把好安全管理关。具体措施如下：(1)、施工现场入口处等有关地点设置安全警示标志。进入施工现场道路处设立机动车辆限速标志。(2)、现场临时用电按规定架设和维护，设置触电保护器，各种电器开关需加箱上锁，由专职电工负责管理。(3)、电工等特殊操作人员凭证上岗。（4）雨天施工注意排水和采取防滑措施。(5 )、工程开始前，对施工区域内的周围环境、地下管线、地质情况进行全面考虑和详细了解，在施工中采取相应措施进行处理，防止事故发生。(7)、在各个施工作业面内用施工护栏沿路边向外1米处摆放并固定，夜晚增设红色警示灯。(8)、成立工地安全生产小组，负责工地安全生产的教育，宣传及日常工地安全检查，做好防火、防盗、防事故工作的布置和检查工作。3、制度保证(1)、根据本工程特点，按照公司安全体系文件的规定和要求，建立健全可靠的安全监督体系，安全生产岗位责任制，贯彻“安全第一，预防为主”的安全生产方针，对施工全过程全方位进行安全监控。(2)、认真落实安全生产岗位责任制，明确各级施工、管理人员的安全职责，做到分工、责任双落实。(3)、实行项目定期安全例会制度，由项目经理组织项目安全小组定期进行安全小结，每次例会应作好记录，并有整改方案与记录。(4)、建立安全自检、互检、交接检（“三检”）制度。工作中、工作前、工作后有检查要求及文字记录。第二节:文明施工保证措施现场文明施工的好坏直接关系至施工企业的形象，表现施工队伍素质的一个重要方面.1、文明施工管理措施 项目设立专职文明施工监察员负责日常的文明施工管理工作。以项目经理为首，组成文明施工领导小组。对工地文明施工情况，实行每日巡视，每周小检，每月大检，及时发现问题，解决问题。定期对职工进行文明施工教育，各工种进场工作前的入场教育中应强调文明施工的内容，在各种安全技术交底中都应有文明施工的具体要求。2、文明施工保证措施(1)、路边醒目处安置施工标牌，注明工程名称、建筑规模、建设、设计、监理、施工单位名称以及各单位负责人姓名、开、竣工日期等。(2)、现场各种宣传标牌设置齐全，标牌设计要求正规美观，内容清楚，增强施工人员的荣誉和责任感，另一方面形成巨大的社会影响。(3)、合理规划生产、生活区和场内道路，严格按施工组织设计规划指定的地点和方法堆码材料、停放设备，并做好标识，搭设临建，防止乱堆、乱占、乱搭，保证整个场地布置规范整齐。(4)、工地食堂内外整洁，炊事用具必须干净，无腐烂变质食物，确保饮食卫生。(5)、在各交叉路口和有行人通过的地方进行围挡，以防止非施工人员误入施工现场。(6)、全体人员佩戴工作牌，统一着装上岗，做好经常性文明施工教育工作，并成立工地文明生产小组。第三节：环境保护措施本工程进场后做好全面规划，对环保工作综合治理，并与当地环保部门取得联系，按环保规定，做好施工现场的环境保护工作，具体措施如下：1、成立环保小组，建立项目部、施工班组分级管理，负责检查、监督各项环保工作的落实。 2、项目部根据《环境管理系列标准》建立环境监控体系，不断反馈监控信息，采取整改措施。3、组织好材料场外运输，防止带来交通公害。4、对职工进行环保教育，使人人心中都明确环保工作的重大意义，积极主动参与环保工作，自觉遵守环保的各项规章制度。5、设专人负责现场清洁卫生，同时对场外紧靠现场的地段，也应组织人员清扫，对工程建设创造一个清洁、文明的环境。6、为确保作业人员及周围居民具有良好的工作与生活环境，施工现场必须设置洒水车。7、施工期间，场内施工污水和雨水有组织排入，防止施工污水直接排入河道，污染河流、破坏生态环境。第六章：项目管理班子的人员配备在项目经理统一指挥下负责工程的全面管理工作。本工程配备项目经理一名，项目副经理一名，技术负责人一名，安全员一名，质量检查员一名，施工员一名，材料员一名，资料员一名，其它现场管理人员若干（视工程进度情况加减人员）。项目部主要成员均为经验丰富的一线管理人员，具有良好的技术素质和管理能力。序号岗位名称配备人员数量备注1项目经理12项目副经理13技术负责人14安全员15质量检查员16施工员2 7材料员18资料员1第七章：劳动力、机械设备和材料投入计划第一节：劳动力投入计划如果我公司能够中标，将组织基本队伍进场，立即开展前期准备工作。在整个施工过程中，结合施工实际及各阶段项目实施情况，对进场人员进行动态管理。第二节：施工机械设备进场计划根据本工程工艺特点，选择所需合理的施工机械设备，结合施工实际进度及各阶段项目实施情况分批井场。在施工过程中，对进场的施工机械设备进行动态管理，既有利于提高设备的合理性和使用效率，又有利于给现场留出作业空间，创造一个文明有序的施工现场。本工程的施工机械设备将全部有我公司本部发至施工现场。序号机械名称型号单位数量进退场日期1挖掘机PC200-6台6按需调入2砂浆机台2按需调入3打桩机1按需调入5洒水车东风5T辆1按需调入6搅拌机350L/500l台2按需调入7发电机组50KW套1按需调入8全站仪台1按需调入9水准仪DS3台3按需调入10木工设备套1按需调入 第三节：材料进场计划本工程使用的材料主要由承包方负责采购、运输、验收、保管及使用。为了确保工程材料供应满足进度要求，我们将立即组织专业人员进行工程材料的采购和进场贮备工作。根据本工程所处地理位置，对大宗地方材料利用场外租用货场堆放，使用时汽运至施工现场。现场设临时材料堆场，堆放按期使用的钢筋、水泥、砂石等。第八章：关键施工技术、工艺及工程项目实施的重点、难点和解决方案针对本工程施工招标范围的施工内容，我公司对招标文件、施工图纸和和业主提供的其他相关文件进行了认真、细致的分析和研究。施工的关键技术主要有挡墙砌筑。施工技术全是成熟的技术，所以无难点。重点注意以下工艺。第九章：季节性气候施工、已有设施、管线的加固、保护等特殊情况下的施工措施第一节：雨季施工措施1、基坑开挖必须根据天气形势及施工能力确定开挖段。对施工现场的电杆无论是永久还是临时的都要进行仔细检查，不牢固的要加扫地杆加固。基坑上口应设防护栏杆，防止行人滑入坑内造成伤亡事故。遇雨应停止混凝土的施工操作，并将已浇注成活混凝土的及时苫盖。3、用于回填用土必须集中堆放、暂存并拍实覆盖。4、降雨时，应停止各项单位工程施工。第二节：对已有设施的保护措施 本施工段无重要管线。第三节：汛期及台风季节施工防护措施1、密切留意大气预报及水文预测报告，合理安排立序，防止台风暴雨影响施工安全。2、备足防风防汛人员、设备及物资，如挖掘机、装载机、自卸汽车。大功率潜水泵、彩条布。编织袋等。第十章：新技术、新产品、新工艺、新材料的应用说明，推广现代化管理的方法，提高建筑施工企业水平，有利于提高工程质量，加快施工进度。通过现代化管理体制，使施工、经济、质量、环保等各方面有实际的效益。
