分分钟看懂施工图纸上一大堆的符号

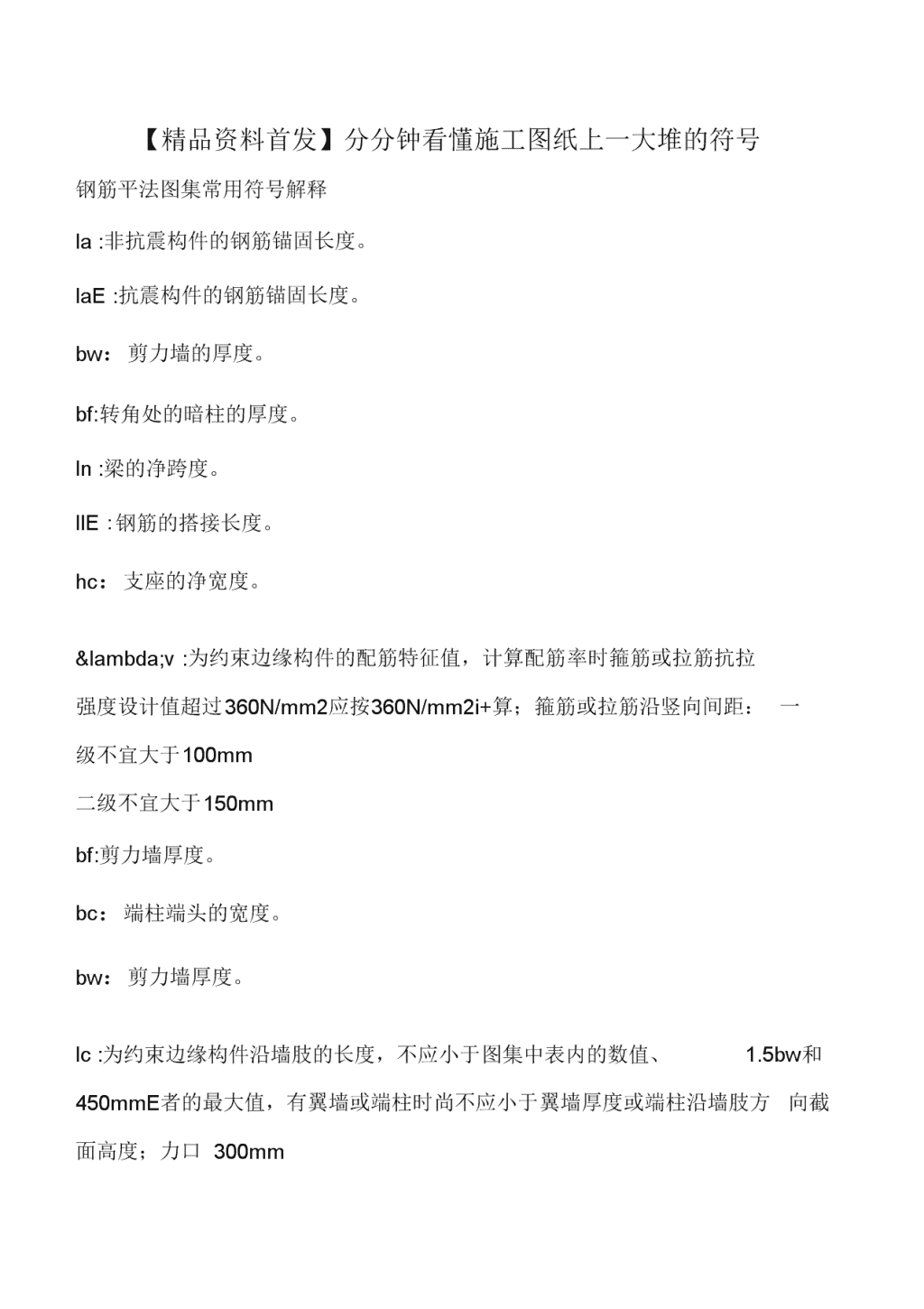

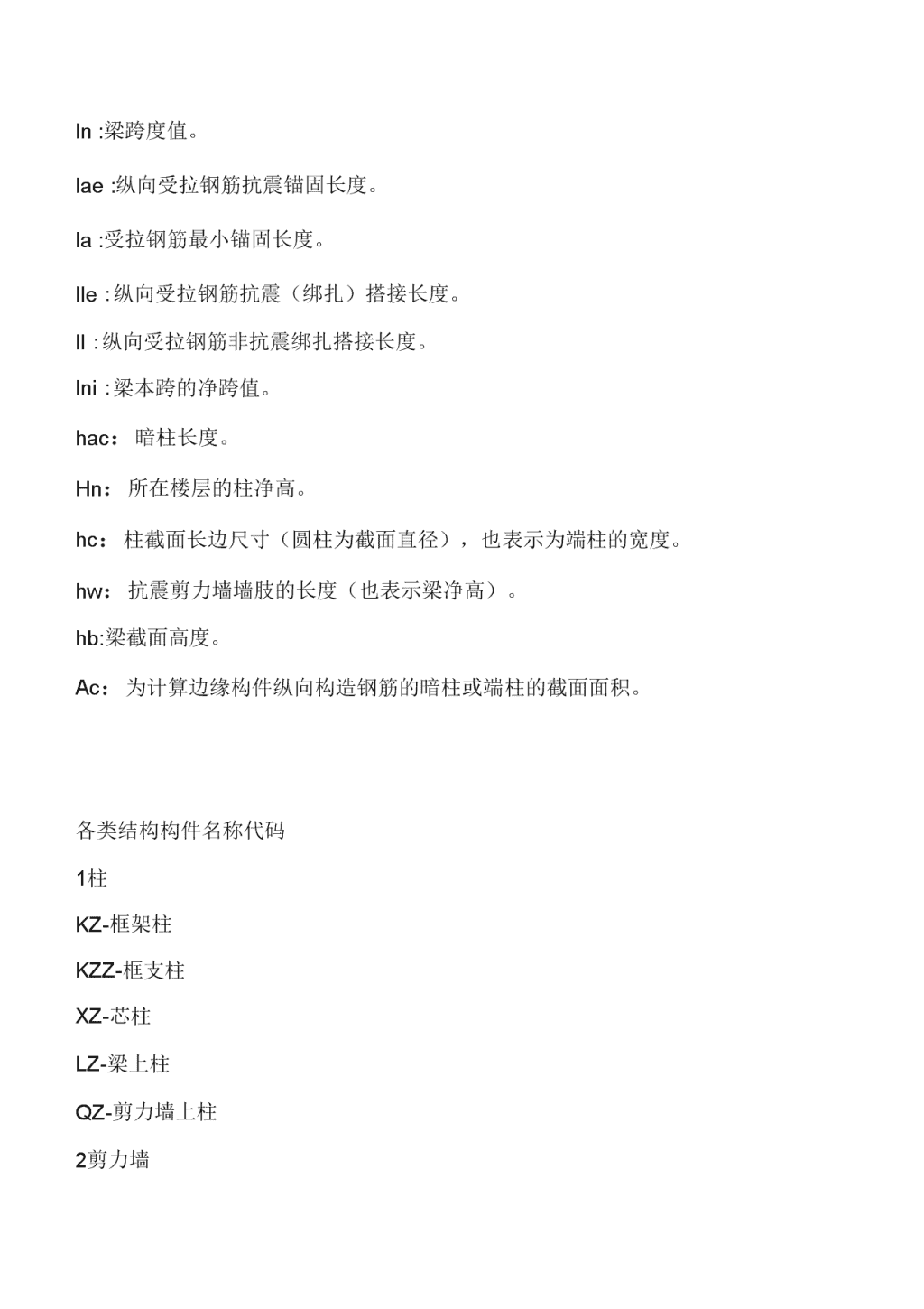

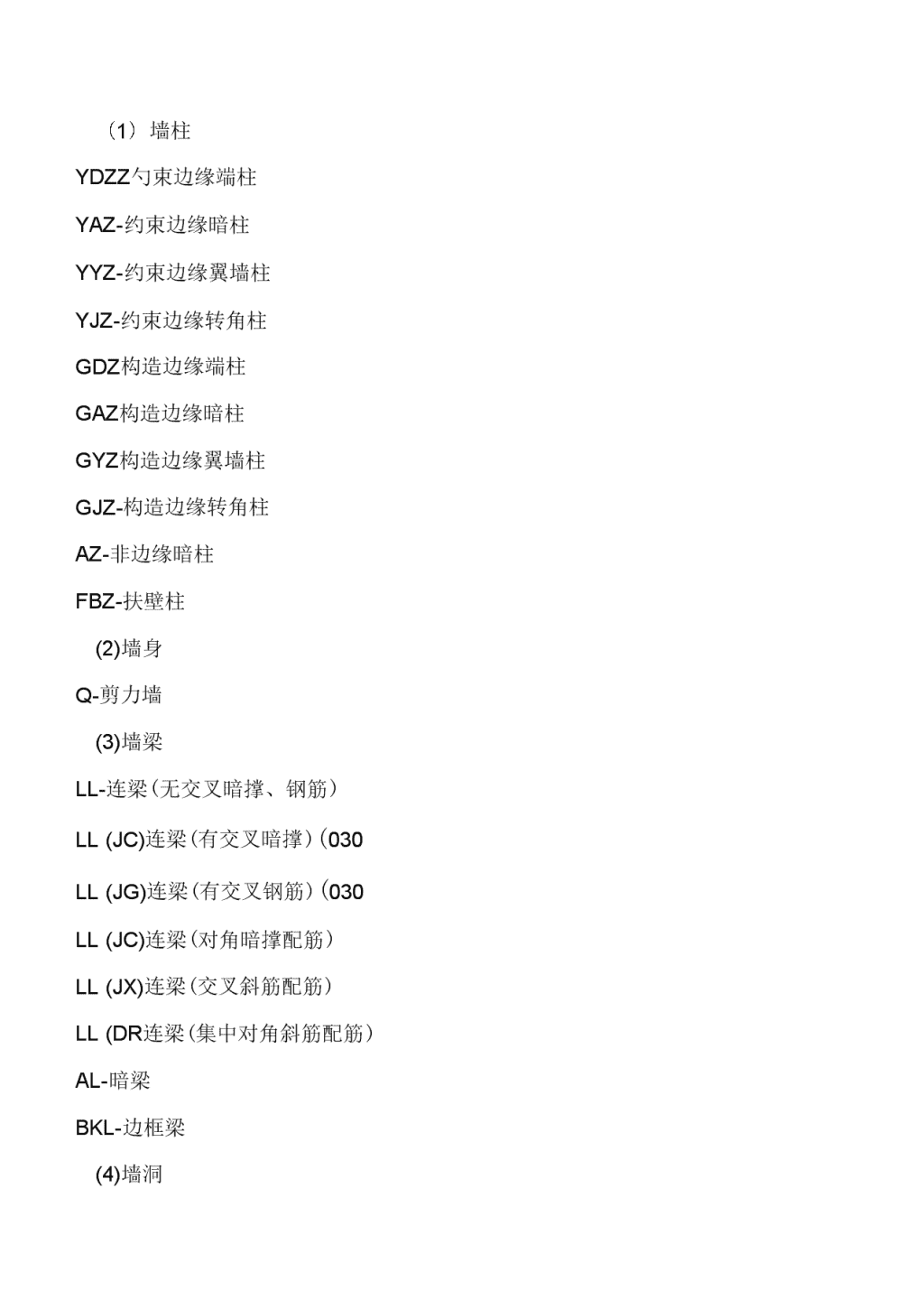

'【精品资料首发】分分钟看懂施工图纸上一大堆的符号钢筋平法图集常用符号解释la:非抗震构件的钢筋锚固长度。laE:抗震构件的钢筋锚固长度。bw：剪力墙的厚度。bf:转角处的暗柱的厚度。ln:梁的净跨度。llE:钢筋的搭接长度。hc：支座的净宽度。λv:为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2应按360N/mm2i+算；箍筋或拉筋沿竖向间距：一级不宜大于100mm二级不宜大于150mmbf:剪力墙厚度。bc：端柱端头的宽度。bw：剪力墙厚度。lc:为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mmE者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；力口300mm ln:梁跨度值。lae:纵向受拉钢筋抗震锚固长度。la:受拉钢筋最小锚固长度。lle:纵向受拉钢筋抗震（绑扎）搭接长度。ll:纵向受拉钢筋非抗震绑扎搭接长度。lni:梁本跨的净跨值。hac：暗柱长度。Hn：所在楼层的柱净高。hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。hw：抗震剪力墙墙肢的长度（也表示梁净高）。hb:梁截面高度。Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。各类结构构件名称代码1柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2剪力墙 （1）墙柱YDZZ勺束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ构造边缘端柱GAZ构造边缘暗柱GYZ构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱(2)墙身Q-剪力墙(3)墙梁LL-连梁(无交叉暗撑、钢筋)LL(JC)连梁(有交叉暗撑)(030LL(JG)连梁(有交叉钢筋)(030LL(JC)连梁(对角暗撑配筋)LL(JX)连梁(交叉斜筋配筋)LL(DR连梁(集中对角斜筋配筋)AL-暗梁BKL-边框梁(4)墙洞 JD-矩形洞口YD-圆形洞口3梁KL-楼层框架梁WKL屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ外包式柱脚MZJ-埋入式柱脚JK-基坑 HJD-后浇带7楼板LB-楼面板WB屋面板YXB-延伸悬挑板XB-纯悬挑板8板带ZSB-柱上板带KZB-跨中板带9楼板相关构造类型JQD-B筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋 Rb-抗冲切弯起筋10独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11条形基础梁JL-基础梁JQL-基础圈梁12条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13独立承台CTj-独立承台阶形CTp-独立承台坡形14承台梁CTL-承台梁15基础连梁JLL-基础连梁16地下框架梁DKL-地下框架梁17基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带 SZD-上柱墩XZD-下柱墩JK-基坑（沟）结语：任何一个人，都要必须养成自学的习惯，即使是今天在学校的学生,也要养成自学的习惯，因为迟早总要离开学校的！自学，就是一种独立学习,独立思考的能力。行路，还是要靠行路人自己。努力学习，勤奋工作，让青春更加光彩。本文由王敏老师编辑整理，感谢大家的支持！'
