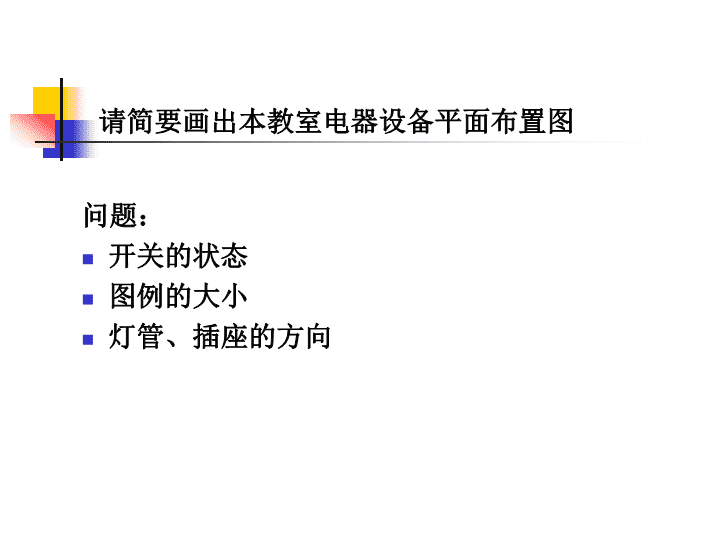

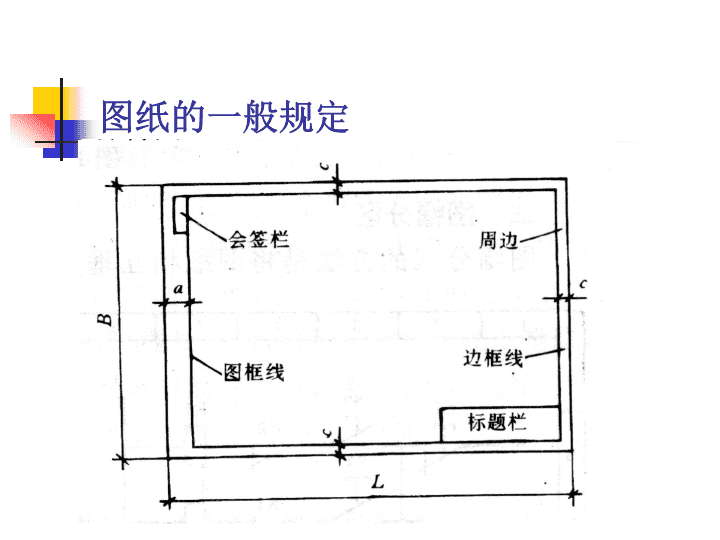

'建筑电气设计施工图纸绘制基本知识 图纸的一般规定 请简要画出本教室电器设备平面布置图问题:开关的状态图例的大小灯管、插座的方向 一、电气符号 (一)电气图用图形符号的绘制与使用 1、图形符号应按无电压、无外力作用时的原始状态绘制。2、图形符号可根据图面布置的需要缩小或放大,但各个符号之间及符号本身的比例应保持不变,同一张图纸上的图形符号的大小应一致,线条的粗细应一致。3、图形符号的方位不是强制的,在不改变符号含义的前提下,可根据图面布置的需要旋转或成镜像放置,但文字和指示方向不得到置,旋转方位是900的倍数。(一)电气图用图形符号的绘制与使用(记录) (二)文字符号(记录)新的文字符号国家标准为GB7159-87《电气技术中的文字符号制订通则》。使新的文字符号在国内和国外具有通用性。电气文字符号在电气工程图中,标注在电气设备、装置和元器件上或其近旁,用以标明电气设备、装置和元器件的名称、功能、状态和特征。文字符号一般由基本文字符号、辅助文字符号和数字符号组成。 1、基本文字符号单字母符号是按拉丁字母将电气设备、装置和元器件划分为23个大类(其中I、O、J不用),每一大类用一个专用单字母符号表示,单字母符号应优先采用。如M表示电动机,K表示接触器、继电器大类,T表示变压器。双字母符号是有一个表示种类的单字母符号与一个表示功能的字母组成。其组合形式应以表示种类的单字母符号在前,表示功能的字母在后的次序列出。例TA表示电流互感器,其中T表示变压器类,A表示电流;KT表示时间继电器,其中K表示继电器类,T表示时间;MS表示同步电动机,其中M表示电动机类,S表示同步。一般应优先采用单字母符号,只有当单字母符号不能满足要求,需要将大类进一步划分,才采用双字母符号,以便更详细、更具体地表示电气设备、装置和元器件。 辅助文字符号是用以表示电气设备、装置和元器件以及线路的功能、状态和特征。如GN表示绿色,ASY表示异步。辅助文字符号一般是放在基本文字符号后边,合成新的文字符号。若辅助文字符号由两个以上字母组成时,一般只允许用其第一个字母与单字母符号进行组合。如RD为红色,H表示信号灯,则红色信号灯用HRD表示。辅助文字符号也可以单独使用,如“ON”表示闭合。2、辅助文字符号 使用中应优先采用规定的单字母符号、双字母符号和辅助文字符号,如果辅助文字符号不够使用,可以补充标准中未列出的文字符号,但不能违反文字符号编制原则。例如保护接地与中性线共用英文为Protectiveearthingneutral,文字符号取每个单词的第一个字母,即PEN。3、补充文字符号 (三)项目代号项目代号是由拉丁字母、阿拉伯数字、特定的前缀符号等并按照一定的规律组成。一个完整的项目代号由4个代号段组成。即高层代号、位置代号、种类代号、端子代号。在每个代号段之前还有一个前缀符号,作为代号段的特征标记。 二、电气图的绘制方法1、用于线路的表示法(1)多线表示法元件之间的连线是按照导线的实际走向一根一根的分别画出。 (2)单线表示法各元件之间走向一致的连接导线可用一条线表示,即图上的一根线实际代表一束线。 (3)组合表示法单线表示法和多线表示法可以组合使用。 2、用于元件的表示法(1)集中表示法集中表示法也叫整体表示法,是把一个电器的各个元件集中在一起绘制。集中表示法绘制的图整体性较强,电器元件之间的相互关系比较直观,集中表示法适用于简单的电气图。 (2)分开表示法分开表示法也称为展开表示法,是把一个电器的各个部分在图中按作用、功能分开布置,而它们之间的关系用文字代号来表示。一个复杂的电路图,用分开表示法能得到一个清晰的图面,易于阅读,便于了解整套装置的动作顺序和工作原理。 3、用于简图的布局方法(1)功能布局法功能布局法是指在图中,元件符号的位置,只考虑元件之间的功能关系,而不考虑实际位置的一种布局方法。系统图、电路图都采用此方法。(2)位置布局法位置布局法是指在图中,元件符号的位置按该元件的实际位置在图中布局。平面图、安装接线图就是采用这种布局法。 4、中断表示法当电路图很复杂,需要几张图纸才能绘出,那么对于连接到另一张图纸上的连接线,应在中断处注明图号、张次、图幅分区代号等标记。 三、建筑电气工程图的阅读方法1、电气工程图的特点(1)简图是电气工程图的主要形式,它是用图形符号或简化外形表示系统或设备之间相互关系的图。电气系统图、平面图、安装接线图、原理图都是简图。(2)图形符号、文字符号和项目代号是构成电气工程图的基本要素。一个电气系统通常由许多元件等组成,在电气工程图中并不按比例绘出它们的外形尺寸,而是采用图形符号表示。并用符号、安装代号来说明电气装置、设备和线路的安装位置、相互关系和敷设方法等。 (3)电气系统主要是由电气元件和电气连接线构成,所以电气元件和电气连接线是电气工程图描述的主要内容。(4)位置布局法和功能布局法是电气工程图中两种最基本的布局方法。 (5)电气设备和线路在平面图中用图例表示,其空间位置不用立面图表示,而是在平面图上标注安装标高或用施工说明来表示。 2、电气工程图的阅读(1)首先要看图纸的目录、图例、施工说明和设备材料明细表。(2)要熟悉国家统一的图形符号、文字符号和项目代号。(3)要了解图纸所用的标准。GB中国,BS英国,ANSI美国,IEC国际电工委员会。部级:JG建筑工业,SDJ水电工业标准。(4)电气工程图是用来准备材料、组织施工、指导施工。必须了解安装施工图册和国家规范。(5)各种电气图结合起来,注意看图顺序。(6)电气施工要与土建工程及其他工程配合进行。 3、阅读建筑电气工程图的一般程序(1)看标题栏及图纸目录(2)看总说明(3)看系统图(4)看电路图和接线图(5)看平面布置图(6)看安装大样图(详图)(7)看设备材料表 (1)看标题栏及图纸目录了解工程名称项目内容、设计日期等。 (2)看总说明了解工程总体概况及设计依据,了解图纸中未能表达清楚的各有关事项。如供电电源的来源、电压等级、线路敷设方式,设备安装高度及安装方式,补充使用的非国标图形符号,施工时应注意的事项等。 (3)看系统图看系统图的目的是了解系统的基本组成,主要电气设备、元件等连接关系及它们的规格、。型号、参数等,掌握该系统的基本情况。各分项工程的图纸中都包含有系统图。如变配电工程的供电系统图,电力工程的电力系统图,电气照明工程的照明系统图以及电缆电视系统图等。 (4)看电路图和接线图了解各系统中用电设备的电气自动控制原理,用来指导设备的安装和控制系统的调试工作。在进行控制系统的配线和调校工作中,还可配合阅读接线图和端子图进行。 (5)看平面布置图平面布置图是建筑电气工程图纸中的重要图纸之一,是用来表示设备安装位置,线路敷设部位、敷设方法、及所用导线型号、规格、数量、管径大小等,是安装施工、编制工程预算的主要依据图纸,必须熟读。如变配电所设备安装平面图(还应有剖面图),电力平面图,照明平面图,防雷、接地平面图等。 (7)看设备材料表设备材料表给我们提供了该工程所使用的设备、材料的型号、规格和数量,是编制购置主要设备、材料计划的重要依据之一。 阅读图纸的顺序没有统一的规定,可以根据需要,自己灵活掌握,并应有所侧重。为更好地利用图纸指导施工,使之安装质量符合要求,阅读图纸时,还应配合阅读有关施工及检验规范、质量检验评定标准以及全国通用电气装置标注图集,以详细了解安装技术要求及具体安装方法等。 参观信息大楼:找到照明、动力配电箱安装位置简要画出实际配电箱简图实际配电箱与施工图的系统图比较通过上述比较,你认为作为设计人员应对施工提出哪些技术参数?参照教材,简要画出配电房设备平面布置图参照教材,简要画出水泵房设备平面布置图'
