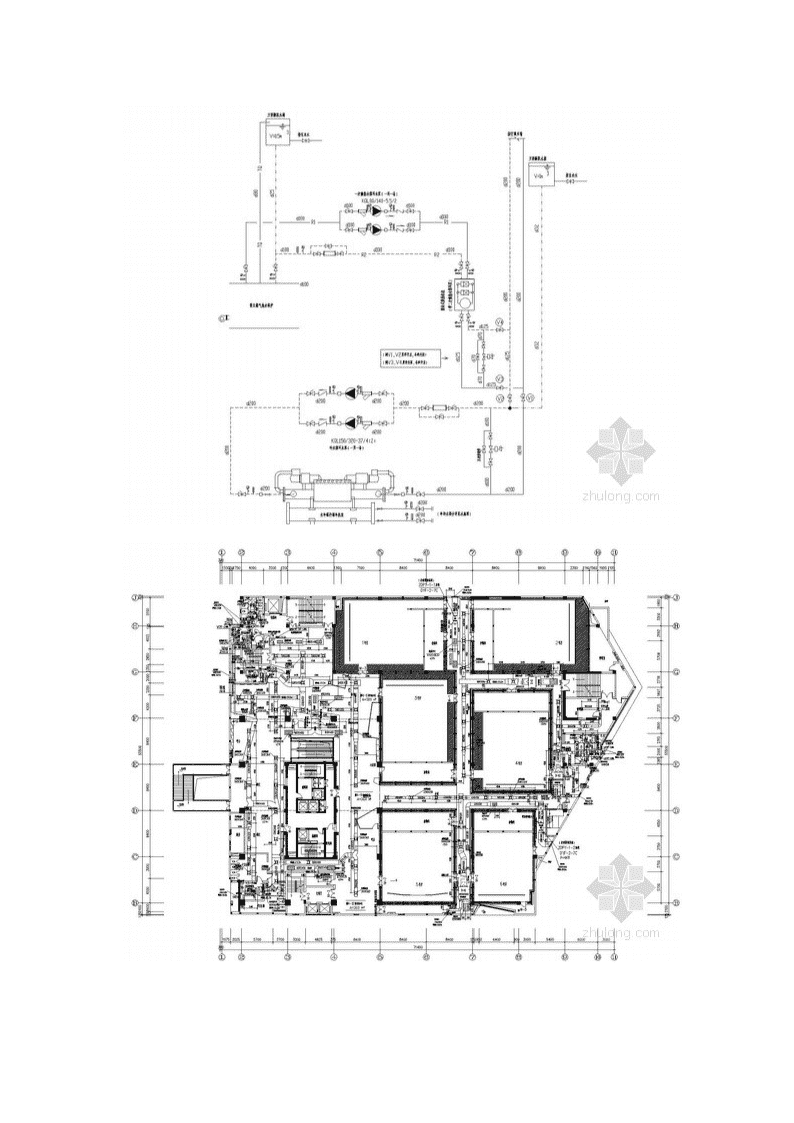

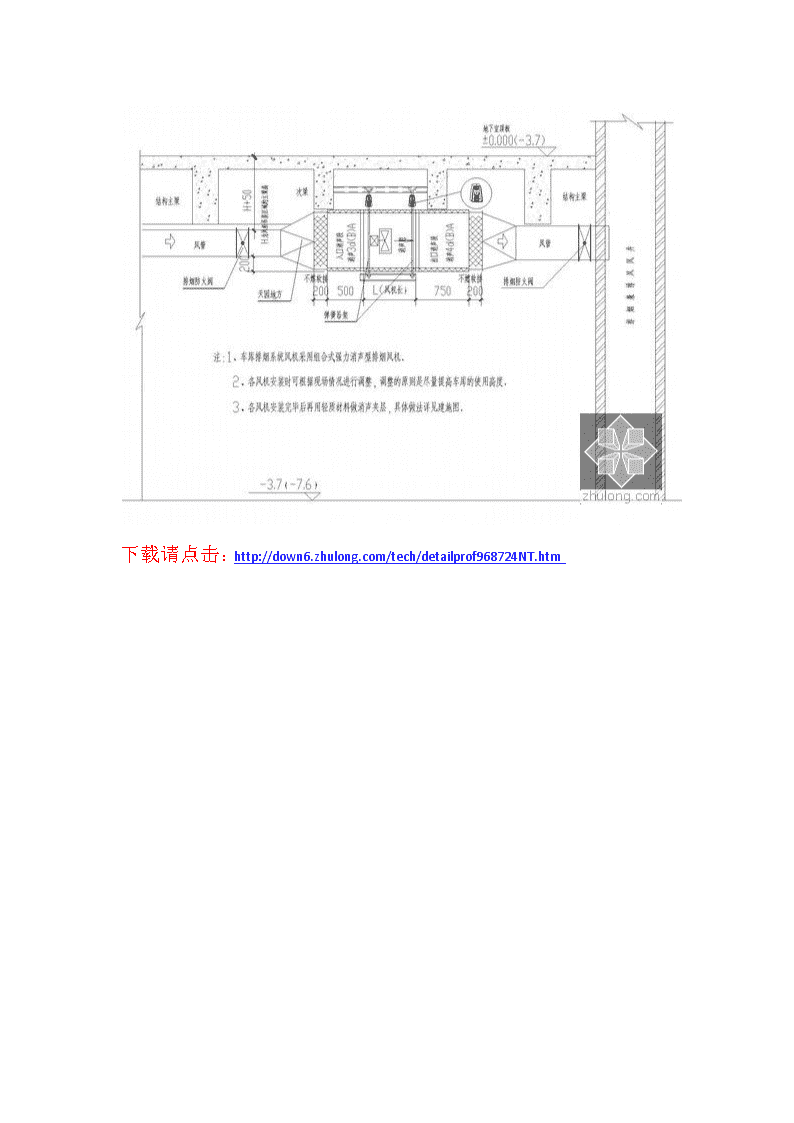

'[武汉]电影院空调通风设计施工图纸下载请点击：http://down6.zhulong.com/tech/detailprof968724NT.htm稿件为武汉某商业综合楼中电影院空调通风设计施工图纸；该楼由一座28层的塔楼和一座四层的裙房组成，地下二层。四层电影院部分设冷暖型中央空调系统。夏天空调冷源采用水冷螺杆制冷机组，冬天采暖热源为燃气热水锅炉提供的 85/60°C热水，热水经换热机组交换后成60°C/50°C的热水供使用。四层电影院设机械排烟系统。影厅1~6#每个为一独立防烟分区每个影厅设一台排烟风机；位于影厅区的过道，每层为一个防烟分区，每个防烟分区设两台排烟风机。影院大厅分为三个防烟分区，设两套排烟系统，影院大厅排烟补风共用一~三层卖场的补风系统。设计内容：四层（电影院）空调通风机械排烟系统设计；制冷机房、锅炉房设计。编制于2009年，图纸共10张。下载请点击：http://down6.zhulong.com/tech/detailprof968724NT.htm
下载请点击：http://down6.zhulong.com/tech/detailprof968724NT.htm'
