施工图纸上一大堆的符号,1分钟让您都看懂!

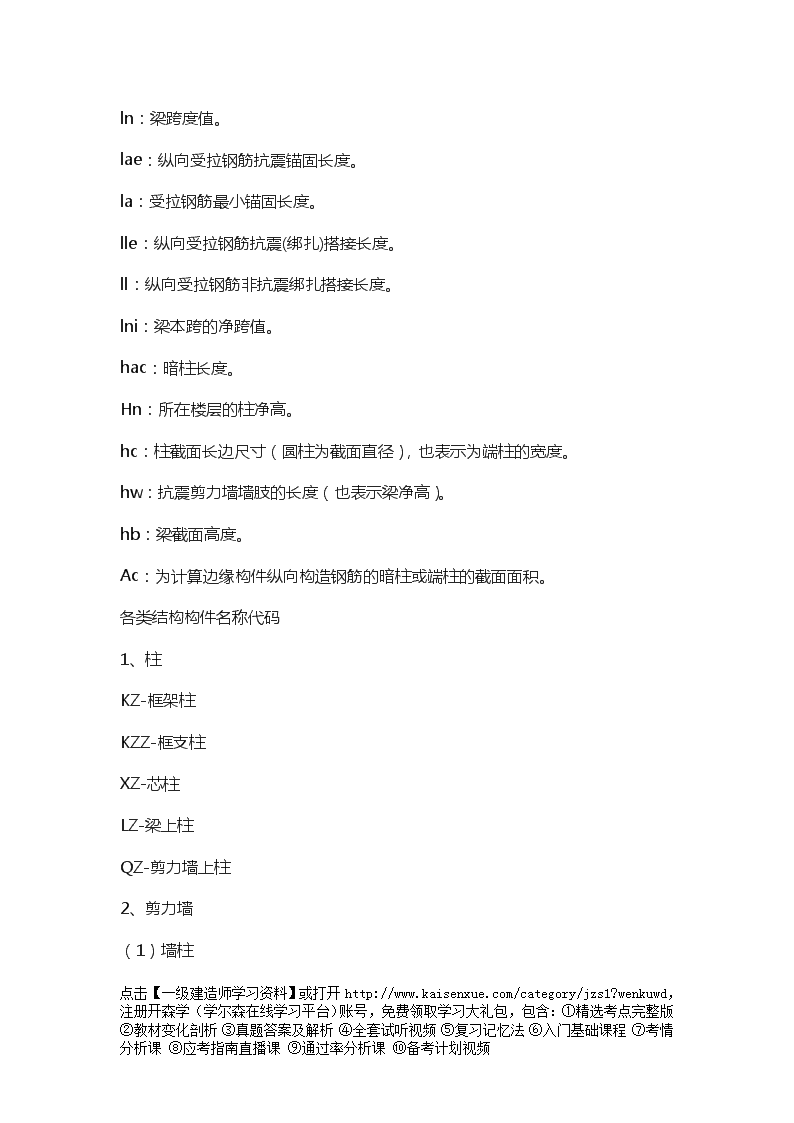

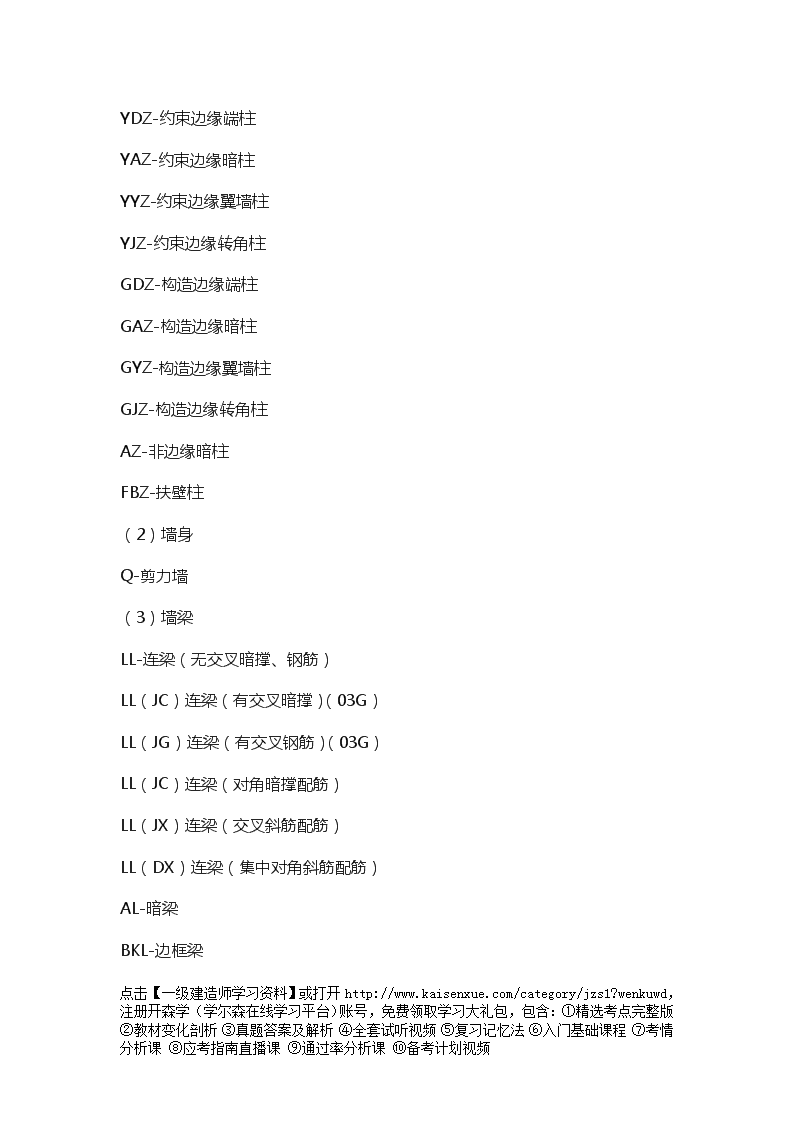

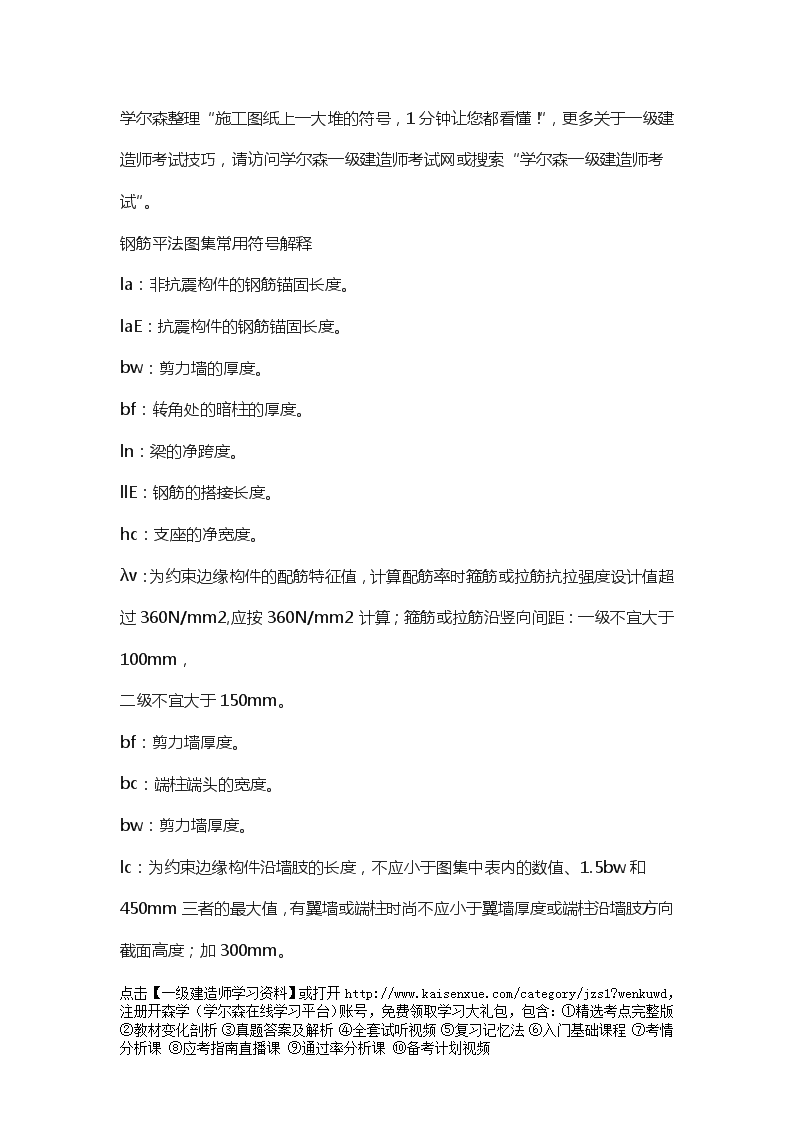

'学尔森整理“施工图纸上一大堆的符号，1分钟让您都看懂！”，更多关于一级建造师考试技巧，请访问学尔森一级建造师考试网或搜索“学尔森一级建造师考试”。钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度。laE：抗震构件的钢筋锚固长度。bw：剪力墙的厚度。bf：转角处的暗柱的厚度。ln：梁的净跨度。llE：钢筋的搭接长度。hc：支座的净宽度。λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。bf：剪力墙厚度。bc：端柱端头的宽度。bw：剪力墙厚度。lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。点击【一级建造师学习资料】或打开http://www.kaisenxue.com/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版②教材变化剖析③真题答案及解析④全套试听视频⑤复习记忆法⑥入门基础课程⑦考情分析课⑧应考指南直播课⑨通过率分析课⑩备考计划视频 ln：梁跨度值。lae：纵向受拉钢筋抗震锚固长度。la：受拉钢筋最小锚固长度。lle：纵向受拉钢筋抗震(绑扎)搭接长度。ll：纵向受拉钢筋非抗震绑扎搭接长度。lni：梁本跨的净跨值。hac：暗柱长度。Hn：所在楼层的柱净高。hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。hw：抗震剪力墙墙肢的长度（也表示梁净高）。hb：梁截面高度。Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。各类结构构件名称代码1、柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙（1）墙柱点击【一级建造师学习资料】或打开http://www.kaisenxue.com/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版②教材变化剖析③真题答案及解析④全套试听视频⑤复习记忆法⑥入门基础课程⑦考情分析课⑧应考指南直播课⑨通过率分析课⑩备考计划视频 YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁点击【一级建造师学习资料】或打开http://www.kaisenxue.com/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版②教材变化剖析③真题答案及解析④全套试听视频⑤复习记忆法⑥入门基础课程⑦考情分析课⑧应考指南直播课⑨通过率分析课⑩备考计划视频 （4）墙洞JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩点击【一级建造师学习资料】或打开http://www.kaisenxue.com/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版②教材变化剖析③真题答案及解析④全套试听视频⑤复习记忆法⑥入门基础课程⑦考情分析课⑧应考指南直播课⑨通过率分析课⑩备考计划视频 WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐点击【一级建造师学习资料】或打开http://www.kaisenxue.com/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版②教材变化剖析③真题答案及解析④全套试听视频⑤复习记忆法⑥入门基础课程⑦考情分析课⑧应考指南直播课⑨通过率分析课⑩备考计划视频 Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp-独立承台坡形14、承台梁CTL-承台梁点击【一级建造师学习资料】或打开http://www.kaisenxue.com/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版②教材变化剖析③真题答案及解析④全套试听视频⑤复习记忆法⑥入门基础课程⑦考情分析课⑧应考指南直播课⑨通过率分析课⑩备考计划视频 15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁17基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑（沟）点击【一级建造师学习资料】或打开http://www.kaisenxue.com/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版②教材变化剖析③真题答案及解析④全套试听视频⑤复习记忆法⑥入门基础课程⑦考情分析课⑧应考指南直播课⑨通过率分析课⑩备考计划视频'
