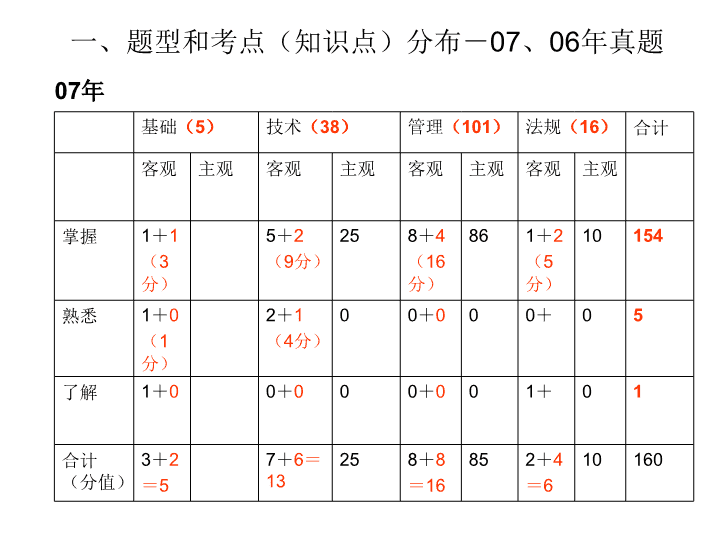

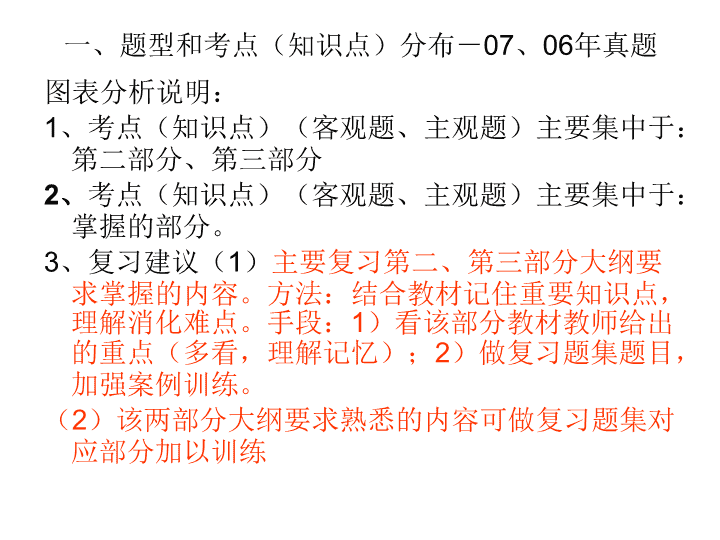

水利水电工程管理与实务精讲 一、题型和考点（知识点）分布－07、06年真题07年基础（5）技术（38）管理（101）法规（16）合计客观主观客观主观客观主观客观主观掌握1＋1（3分）5＋2（9分）258＋4（16分）861＋2（5分）10154熟悉1＋0（1分）2＋1（4分）00＋000＋05了解1＋00＋000＋001＋01合计（分值）3＋2＝57＋6＝13258＋8＝16852＋4＝610160 一、题型和考点（知识点）分布－07、06年真题图表分析说明：1、考点（知识点）（客观题、主观题）主要集中于：第二部分、第三部分2、考点（知识点）（客观题、主观题）主要集中于：掌握的部分。3、复习建议（1）主要复习第二、第三部分大纲要求掌握的内容。方法：结合教材记住重要知识点，理解消化难点。手段：1）看该部分教材教师给出的重点（多看，理解记忆）；2）做复习题集题目，加强案例训练。（2）该两部分大纲要求熟悉的内容可做复习题集对应部分加以训练 二、客观题知识点分布及复习建议－紧紧围绕大纲细目找考点标准分值40分。（一）直接考核的客观题详细阅读题干，理出考核点，利用知识点做出选择。要点：熟记知识点（见基础课程讲座）（二）采用背景资料的客观题给出背景资料，依据背景资料给出题干。这类题的考核点在于对知识点的运用。要点：熟记知识点，并注意知识点的运用要求。万变不离其宗－知识点 二、客观题知识点分布及复习建议－紧紧围绕大纲细目找考点1、直接考核知识点－记忆准确例：1．以渗透系数自大到小排列顺序正确的是（　　）。　A．黏土>砂壤土>粉砂>细砂　　B．黏土>砂壤土>细砂>粉砂　　C．细砂>粉砂>砂壤土>黏土　　D．粉砂>细砂>砂壤土>黏土题干考核点：渗透系数自大到小，C2．在流量较大的平原河道上修建混凝土坝枢纽时，宜采用的导流方式是（　　）。A．明渠导流　　B．分期导流　　C．隧洞导流　　D．涵管导流题干考核点：平原河道、混凝土坝：B3．在抛投块料截流的方法中，需架设栈桥的是（　　）。A．平堵　　B．立堵　　C．上堵　　D．进占堵题干考核点：架设栈桥：A4．固结灌浆浆液稠度的控制程序是（　　）。A．先稀后浓再稀　　B．先浓后稀再浓　　C．先稀后浓　　D．先浓后稀题干考核点：浆液稠度的控制程序：C（知识点重现：九个比级，细微裂隙先灌饱） 二、客观题知识点分布及复习建议－紧紧围绕大纲细目找考点1、直接考核知识点－记忆准确例：5、在规划土石坝施工料场时，实际可开采总量与坝体填筑量之比最大的材料是（　　）。　　A．土料　　B．石料　　C．反滤料　　D．砂砾料题干考核点：可开采总量与坝体填筑量之比最大：C．反滤料6．混凝土天然骨料加工以（　　）为主。A．破碎和清洗　　B．破碎和筛分　　C．筛分和清洗　　D．筛分和堆放题干考核点：天然骨料加工：C．筛分和清洗7．某水轮机型号为HL220-LJ-200，其中“220”表示（　　）。A．转轮型号B．工作水头　　C．主轴型号　　D．转轮标称直径题干考核点：HL220-LJ-200－含义教材P122：混流转轮型号220，立轴金属蜗壳，转轮直径200cm。类似题目：DS3（大地测量，水准仪，3－仪器精度：往返高差中数的偶然中误差为正负3mm），DJ07等等8．水闸的排水反滤设施一般布置在（　　）部位。A．上游铺盖　B．下游海漫　C．闸室底板D．下游护坦（消力池）题干考核点：排水反滤：知识再现：水闸组成、上防下排：D． 例题分析9．依开挖方法和开挖难易程度，将土分为（　　）级。　　A．4　　B．5　　C．6　　D．7题干考核点：土的分级：A10．根据《水电建设工程质量管理暂行办法》，负责组织调查较大事故的单位是（　　）。　　A．质量监督机构　　B．项目法人　　C．监理单位D．项目主管部门题干考核点：负责组织调查较大事故的单位：D。教材P184：延伸知识点：质量事故分类（分类依据，具体分类指标）；质量事故报告（报告时间、报告内容）；质量事故调查（组织、调查内容）；11、水电工程施工过程中的工程变更指令可由（　　）发出。　　A．项目法人　　B．质量监督机构　　C．项目主管部门　　D．设计单位题干考核点：水电工程，工程变更指令：A．项目法人，复习延伸：有关变更的知识点12、在水电站竖井施工中，围岩稳定性较差时宜（　　）。A．上段开挖，下段衬砌　　B．下段开挖，上段衬砌　　C．分段开挖，分段衬砌　　D．全段开挖，全段衬砌题干考核点：围岩稳定性较差，分析作答：C．分段开挖，分段衬砌 例题分析（二）采用背景资料的客观题－知识点运用某水库枢纽工程主要由大坝及泄水闸等组成。大坝为壤土均质坝。该大坝施工承包商首先根据设计要求就近选择某一料场，该料场土料黏粒含量较高，含水量较适中。在施工过程中，料场土料含水量因天气等各种原因发生变化，比施工最优含水量偏高，承包商及时地采取了一些措施，使其满足上坝要求。1、下列不适用于该大坝填筑作业的压实机械有（）。DA羊角碾B气胎碾C夯板D振动平碾2、该大坝填筑压实标准采用（）控制。CA．含水量B．粒径C．干密度D．相对密实度 例题分析（二）采用背景资料的客观题－知识点运用3、大坝填筑的压实参数不包括（）A．碾压机具的重量B．含水量C．碾压遍数D．土块大小4．料场含水量偏高，为满足上坝要求，承包商可能采取的措施不包括（）。CA．对土料反晒处理B．改善排水条件C．分块筑畦埂D．采取防雨措施5、质量监督机构对工程项目实施监督，在性质上属于（）。AA．强制性的行政监督管理B．中介组织对工程建设的监督管理C．项目法人的委托管理D．监理的委托管理6、在施工过程中，行灯应使用（）V以下的低压照明。BA．220B．36C．110D．127、《强制性条文》（电力工程部分）规定，负温下填筑范围内的坝基在冻结前应处理好，并预先填筑（）m松土层，以防坝基冻结。AA1～2B2C0.2mD0.5 三、案例题知识点分布及典型题型分析（一）案例考核点分布第一施工技术部分1、施工导流方式P41~43导流方法及其适用性2、围堰施工技术P45土石围堰的施工，土石围堰的接头处理，土石围堰的拆除3、施工截流不同截流方法及其适用性P49，减少截流难度的技术措施P504、土石坝施工（1）土石坝施工机械配置P75;（2）土石坝填筑施工方法（土石坝施工接头处理）P76；（3）土石坝施工质量控制P785、混凝土坝施工（1）混凝土运输设备和运输方案P86(2)浇筑施工过程P95、混凝土浇筑前的准备作业P95、入仓铺料P96；（3）大体积混凝土的温度控制P98（4）混凝土坝质量控制P996、水闸主体结构施工方法P111（看）7、水利水电工程施工用电要求P123、高空作业安全P125、爆破作业安全要求P127、水利水电工程工地运输要求P129 三、案例题知识点分布及典型题型分析（一）案例考核点分布第二水利水电工程项目管理实务部分1、质量：质量事故（分类、事故报告内容、事故调查管理权限、事故处理原则、质量缺陷备案内容）P182～P186，水电质量事故（P213）；质量等级评定（单元工程达不到评定标准的处理、分部工程评定标准、单位工程评定标准）－质量评定按照新规程－水利水电工程施工质量检验与评定规程（SL176－2007），参考二级教材：09版P150～158；水利水电工程验收－采用新规“水利水电建设工程验收规程”（SL223－2008），参考二级教材采用新规参考二级教材：09版P172～179。2、进度：横道图绘制、网络图绘制、关键线路确定、进度分析（结合施工管理掌握）3、费用：支付（预付款、保留金扣留与支付、进度款、索赔款项）（条款P173）；变更费用（P175）；建筑工程单价编制（P268，结合索赔或变更单价）4、合同、招投标、监理（合同条款、招投标规定、监理有关规定）5、安全：安全技术P123、水利施工单位安全生产应急救援P196、水利水电工程生产安全事故调查处理P198、水利工程安全事故发生后报告内容P199；强制性条文有关规定（看）6、施工组织设计（施工单位编制施工组织设计的内容、编制程序）（P244），施工总平面布置（施工总布置分区P248，施工总平面布置的内容P250）7、文明工地P201 三、案例题知识点分布及典型题型分析（二）典型案例分析1施工技术及施工组织设计回答主要知识点例1：见教材P291案例1F420160－1P291。（混凝土坝施工技术）例2：某水库枢纽工程主要由大坝及泄水闸等组成。大坝为壤土均质坝，最大坝高15．5m，坝长1135m。该大坝施工承包商首先根据设计要求就近选择某一料场，该料场土料黏粒含量较高，含水量较适中。在施工过程中，料场土料含水量因天气等各种原因发生变化，比施工最优含水量偏高，承包商及时地采取了一些措施，使其满足上坝要求。（土石坝施工技术）问题：(1)适用于该大坝填筑作业的压实机械有。A．羊脚碾B．振动平碾C．气胎碾D．夯板E．振动羊脚碾(2)该大坝填筑压实标准应采用什么控制?填筑压实参数主要包括哪些?(3)料场含水量偏高，为满足上坝要求，此时可采取哪些措施?(4)坝面压实后的黏性土料干密度的检测采用测定。参考答案：（1）选A、C、D、E。(2)由于该大坝为壤土均质坝，对于黏粒偏高的壤土，填筑压实标准应采取干密度来控制。土料填筑压实参数主要包括碾压机具的重量、含水量、碾压遍数及铺土厚度等。(3)具体措施主要有：改善料场的排水条件和采取防雨措施；含水量偏高的土料进行翻晒处理，或采取轮换掌子面的办法；采用机械烘干法烘干等。(4)采用环刀测定。 典型案例分析例3：06真题（施工组织设计、进度、安全）某水利枢纽加固改造工程包括以下工程项目：　　（1）浅孔节制闸加固。主要内容包括：底板及闸墩加固、公路桥及以上部分拆除重建等。浅孔闸设计洪水位29.5m；　　（2）新建深孔节制闸。主要内容包括：闸室、公路桥、新挖上、下游河道等。深孔闸位于浅孔闸右侧（地面高程35.0m左右）；　　（3）新建一座船闸。主要内容包括：闸室、公路桥、新挖上、下游航道等；　　（4）上、下游围堰填筑；　　（5）上、下游围堰拆除。　　按工程施工需要，枢纽加固改造工程布置有混凝土拌和系统、钢筋加工厂、木工加工厂、预制构件厂、机修车问、地磅房、油料库、生活区、停车场等。枢纽布置示意图如下图所示。示意图中①、②、③、④、⑤为临时设施（包括混凝土拌合系统、地磅房、油料库、生活区、预制构件厂）代号。有关施工基本要求有：　　（1）施工导流采用深孔闸与浅孔闸互为导流。深孔闸在浅孔闸施工期内能满足非汛期十年一遇的导流标准。枢纽所处河道的汛期为每年的6、7、8三个月。　　（2）在施工期间，连接河道两岸村镇的县级公路不能中断交通。施工前通过枢纽工程的县级公路的线路为A→B→H→F→G。　　（3）工程2004年3月开工，2005年12月底完工，合同工期22个月。　　（4）2005年汛期枢纽工程基本具备设计排洪条件。 典型案例分析例3：06真题（施工组织设计、进度、安全） 典型案例分析例3：06真题（施工组织设计、进度、安全）问题　　1．按照合理布置的原则，指出示意图中代号①、②、③、④、⑤所对应的临时设施的名称。　　2．指出枢纽加固改造工程项目中哪些是控制枢纽工程加固改造工期的关键项目，并简要说明合理的工程项目建设安排顺序。　　3．指出新建深孔闸（完工前）、浅孔闸加固（施工期）、新建船闸（2005年8月）这三个施工阶段两岸的交通路线。　　4．工程施工期间，应在示意图中的哪些地点和设施附近设置安全警示标志? 典型案例分析例3：06真题（施工组织设计、进度、安全）答案简析：1．（10分）　　①：地磅房（2分）②：混凝土拌和系统（2分）③：油料库（2分）④：预制构件厂（2分）　　⑤：生活区（2分）　　2．（10分）　　新建深孔闸（含新挖上、下游河道）、上下游围堰填筑、浅孔闸加固、上下游围堰拆除（4分）。　　第一步施工新建深孔闸（含新挖上下游河道）（1分），使之在2004年汛后尽早具备导流条件；　　第二步随后实施上下游围堰填筑；（1分）　　第三步再实施浅孔闸加固工作；（1分）　　第四步实施上下游围堰拆除，2005年汛前枢纽工程基本具备设计排洪条件（2分）。　　新建船闸（含新挖上下游航道）均无度汛要求，可作为深、浅孔闸工程的调剂工作面（1分）。　　3．（6分）　　新建深孔闸阶段（完工前）：　　A→B→C→D→H→F→G（2分）　　浅孔闸加固阶段（施工期）：　　A→B→C→I→H→D→E→F→G（2分）　　新建船闸2005年8月份：　　A→B→C→I→H→F→G（2分）　　4．（4分）　　施工现场入口处：A点附近、E点附近、F点附近（答对2处1分）　　船闸基坑入口、J点附近、深孔闸基坑入口K点附近、浅孔闸基坑入口L点附近（答对2处1分）　　油料库处（1分）　　木工加工厂（1分） 2进度管理进度计划补充讲解双代号网络图基本知识、绘制、时间参数计算、关键线路、分析 双代号网络图双代号网络图的绘制及时间参数计算图（1）双代号网络图1）绘制工作明细表（序号、工作、持续时间、逻辑关系（紧前或紧后关系））2）依据逻辑关系绘制草图（按紧前关系为例）a.若某工作有且仅有一项紧前工作，则从其紧前工作的结束节点直接引出该工作；b.若某工作有多项紧前工作，则从其紧前工作的结束节点各引出一项虚工作，使得这些虚工作交于一个节点，从该节点引出该工作。3）草图整理，简化多余的虚工作4）网络编号（2）时间参数计算，采用图上作业法 （3）双代号网络图示例已知工作的明细表如表所示，绘制双代号网络图并计算各种时间参数。工作紧前工作历时（天）a_2b_5ca3da1eb,d6fc,d2 2进度管理例题1（06真题）背景资料：某水利工程经监理工程师批准的施工网络进度计划如下图（单位：天）。 2进度管理例题1（06真题）合同约定：如工程工期提前，奖励标准为10000元/天；如工程工规延误，支付违约金标准为10000元/天。　　当工程施工按计划进行到第110天末时，因承包人的施工设备故障造成E工作中断施工。为保证工程顺利完成，有关人员提出以下施工调整方案：　　方案一：修复设备。设备修复后E工作继续进行，修复时间是20天；　　方案二：调剂设备。B工作所用的设备能满足E工作的需要，故使用B工作的设备完成E工作未完成工作量，其它工作均按计划进行；　　方案三：租赁设备。租赁设备的运输安装调试时间为10天。设备正式使用期间支付租赁费用，其标准为350元/天。 2进度管理例题1（06真题）问题1．计算施工网络进度计划的工期以及E工作的总时差，并指出施工网络进度计划的关键线路。2．若各项工作均按最早开始时间施工，简要分析采用哪个施工调整方案较合理。3．根据分析比较后采用的施工调整方案，绘制调整后的施工网络进度计划并用双箭线标注关键线路（网络进度计划中应将E工作分解为E1和E2，其中E1表示已完成工作，E2表示未完成工作）。 2进度管理例题1（06真题）解析：1．（6分）　　计划工期为450天（2分），E工作的总时差为15天（2分），关键线路为A→C→D→H→K（或①→③→④→⑥→⑦→⑧）（2分）。　　2．（8分）　　分析：方案一，设备修复时闻20天，E工作的总时差为l5天，影响工期5天，且增加费用（1×5）=5万元。（2分）　　方案二，B工作第125天末结束，E工作将推迟l5天完成，但不超过E工作的总时差（或计划工期仍为450天，不影响工期），不增加费用（2分）。　　方案三，租赁设备安装调试l0天，不超过E的总时差（或不影响工期），但增加费143750元（350元/天×125天=43750元）。（2分）　　三个方案综合比较，方案二合理（2分）。 2进度管理例题1（06真题）解析：评分标准：②→④→⑦，③→④箭线、节点编号正确（2分），　　E1、E2名称、工作时间正确（2分）　　关键线路之-①→③→④→⑦→⑧→⑨（或B→E→H→K）（1分）　　关键线路之二①→②→⑤→⑦→⑧→⑨（或A→C→D→H→K）（1分） 2进度管理例题2见教材293案例1F420160－2（1）回答要简介，针对问题－责任归属（2）1）分析由于业主原因及不可抗力造成的事项，将这些事项（工作）的工期延长；2）重新计算计划工期T2；3）T2与原计划工期之差即为顺延的工期（3）1）确定应该由业主补偿的事件；2）按合同约定计算补偿费用（4）1）计算实际工期（题目已给出）；2）计算调整后的计划工期（第二问已算出）；3）调整计划工期和实际工期之差即为工期提前或滞后的计算基础，依据合同规定计算工期奖励或罚金 3费用管理例1：06真题背景资料根据《水利水电土建工程施工合同条件》（G1-2000-0208），发包人与承包人签订重力坝第Ⅱ标段混凝土浇筑工程施工合同。合同有如下约定：（1）合同中混凝土工程量为20万m3，单价为300元/m3，合同工期10个月。（2）工程开工前，按合同价的10％支付工程预付款，自开工后的第1个月起按当月工程进度款的20％逐月扣回，扣完为止。（3）保留金从开工后第1个月起按当月工程进度款的5％逐月扣留；（4）当实际完成工程量超过合同工程量的15％时，对超过部分进行调价，调价系数为0.9。　　施工期各月计划工程量和实际完成工程量如下表（单位：万m3）。 3费用管理例1：06真题问题1．计算第5个月的工程进度款、预付款扣回额、保留金扣留额、发包人当月应支付的工程款（单位：万元，有小数点的，保留小数点后两位，下同）。　　2．计算第10个月的工程进度款、预付款扣回额、保留金扣留额、发包人当月应支付的工程款。　　3．在第11个月进行工程完工结算时，计算承包人应得的工程款总额以及发包人应支付的工程款总额。时间（月）12345678910计划工程量1.51.52.02.02.03.03.02.02.01.0实际完成工程量1.51.52.52.53.03.53.53.02.01.0 3费用管理例1解析：1．（9分）（1）工程进度款额：3.0×300=900万元（2分）（2）预付款扣回额：　　①本月以前已扣回预付款额为：　　（1.5+1.5+2.5+2.5）×300×20％=480万元　　②到本月预付款余额为：工程预付款总额为20×300×10％=600万元，本月需扣回600-480=120万元。　　而本月进度款的20％为900×0.2=180万元，已超过需扣回的预付款。故本月实际应扣120万元的预付款。（3分）（3）保留金扣留额：900×5％=45万元（2分）（4）发包人当月应支付的工程款为：900-120-45=735万元（2分）2．（6分）　　（1）工程进度款额：　　到第10个月末，累计实际完成工程量为24万m3，合同工程量的1.15倍为20×1.15=23万m3，超过合同工程量15％的部分1万m3。故本月工程进度款为：1×300×0.9=270万元（3分）　　（2）预付款扣回额：0万元（1分）　　（3）保留金扣留金额：270×5％=11．50万元（1分）　　（4）发包人当月应支付的工程款额：270-13.5=256.50万元（1分）3．（5分）　　承包人应得的工程款总额为：23×300+1×300×0.9=7170万元（3分）　　发包人应支付的工程款总额为：7170-7170×5％=6811.50万元（2分） 3费用管理例2见教材P300：1F420190-1 4质量管理例题1：见教材295案例1F420170－1例题2：见教材296案例1F420170－25合同管理及招投标例题1：见教材P307案例1F420200－26安全管理例题1：见教材P298案例1F420180－1例题2：见教材P298案例1F420180－2 4质量管理（1）质量评定：例题1：见教材P186案例2F320000－7例题2：见word文档（费用支付案例1）（2）质量事故：例题1：见教材P186案例2F320000－65合同管理及招投标例题1：见教材P184案例2F320000－5例题2：见word文档6安全管理例题1：见word文档例题2：见教材P188案例2F320000－8 此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢
