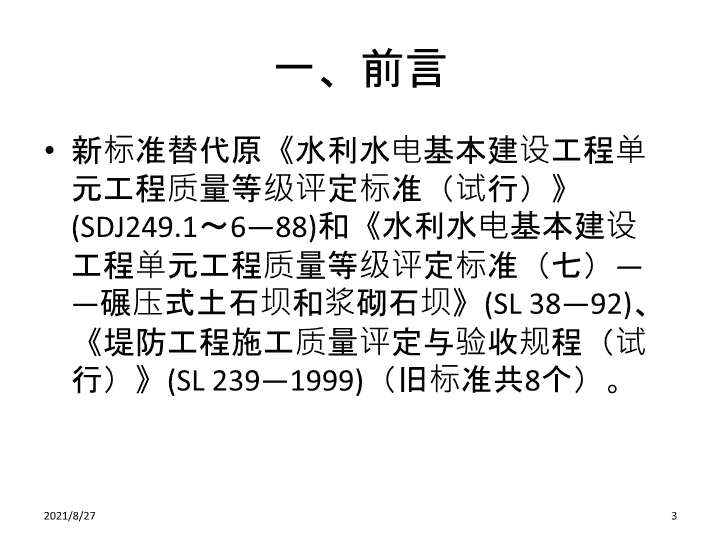

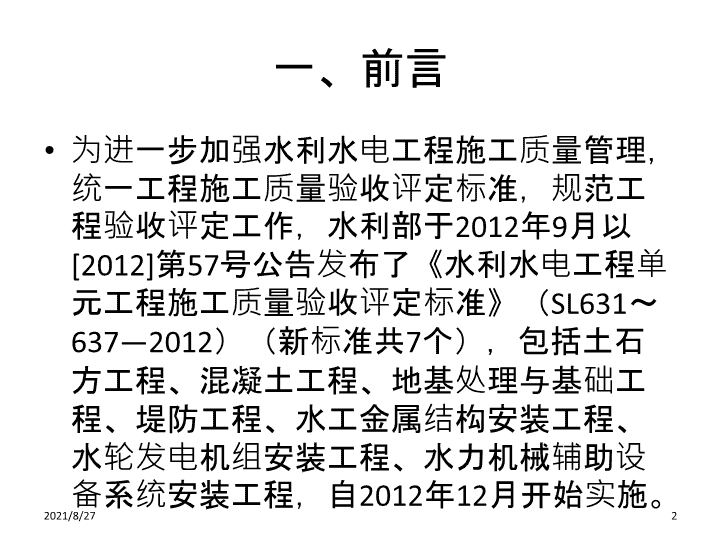

水利水电工程施工质量验收评定表格填表培训讲义2021/8/271 一、前言为进一步加强水利水电工程施工质量管理，统一工程施工质量验收评定标准，规范工程验收评定工作，水利部于2012年9月以[2012]第57号公告发布了《水利水电工程单元工程施工质量验收评定标准》（SL631～637—2012）（新标准共7个），包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自2012年12月开始实施。2021/8/272 一、前言新标准替代原《水利水电基本建设工程单元工程质量等级评定标准（试行）》(SDJ249.1～6—88)和《水利水电基本建设工程单元工程质量等级评定标准（七）——碾压式土石坝和浆砌石坝》(SL38—92)、《堤防工程施工质量评定与验收规程（试行）》(SL239—1999)（旧标准共8个）。2021/8/273 三、适用标准水利水电工程施工质量评定表格适用的规范为：1、《水利水电工程施工质量检验与评定规程》（SL176-2007）；该标准规定了水利水单工程项目划分、施工质量检验、施工质量评定等内容，是水利水电工程项目、单位工程、分部工程质量评定的根本性文件。以下介绍的（SL631-637）7个标准是水利水电工程项目单元工程项目划分、质量评定的依据性文件2021/8/274 三、适用标准2、《水利水电工程单元工程施工质量验收评定标准-土石方工程》（SL631-2012）；3、《混凝土工程单元工程施工质量验收评定标准》（SL632-2012）4、《地基处理与基础工程》（SL633-2012）5、《水利水电工程单元工程施工质量验收评定标准-堤防工程》（SL634-2012）6、《水利水电工程单元工程施工质量验收评定标准-水工金属结构安装工程》（SL635-2012）7、《水利水电工程单元工程施工质量验收评定标准水轮发电机组安装工程》（SL636-2012）8、《水利水电工程单元工程施工质量验收评定标准水力机械辅助设备系统安装工程》（SL637-2012）2021/8/275 二、项目划分为了便于项目实施过程中的质量管理以及水利水电工程质量检验与评定应进行项目划分，按照项目划分后的划分单元进行质量评定。水利水电工程项目划分的名称：项目按级划分为单位工程、分部工程、单元(工序)工程等三级（实际质量评定为四级）。水利水电工程中永久性房屋(管理设施用房)、专用公路、专用铁路等工程项目，可按相关行业标准划分和确定项目名称。2021/8/276 二、项目划分水利水电工程项目划分原则水利水电工程项目划分应结合工程结构特点、施工部署及施工合同要求进行。划分结果应有利于保证施工质量以及施工质量管理。特别要强调的是，项目划分要便于水利工程质量评定表格的填写和各阶段的质量评定。2021/8/277 二、项目划分水利水电工程项目划分原则1、单位工程项目划分应按下列原则确定枢纽工程一般以每座独立的建筑物为一个单位工程。当工程规模大时可将一个建筑物中具有独立施工条件的一部分划分为一个单位工程。堤防工程按招标标段或工程结构划分单位工程。规模较大的交叉联结建筑物及管理设施以每座独立的建筑物为一个单位工程。引水(渠道)工程按招标标段或工程结构划分单位工程。大、中型引水(渠道)建筑物以每座独立的建筑物为一个单位工程。除险加固工程按招标标段或加固内容并结合工程量划分单位工程。2021/8/278 二、项目划分2、分部工程项目划分应按下列原则确定枢纽工程土建部分按设计的主要组成部分划分金属结构及启闭机安装工程和机电设备安装工程按组合功能划分。堤防工程按长度或功能划分。引水(渠道)工程中的河(渠)道按施工部署或长度划分。大、中型建筑物按设计主要组成部分划分。除险加固工程按加固内容或部位划分。5同一单位工程中各个分部工程的工程量(或投资)不宜相差太大每个单位工程中的分部工程数目不宜少于5个。2021/8/279 二、项目划分3、单元工程划分原则按照（SL631-637-2012单元工程施工质量验收评定标准的规定进行划分。同一分部工程中各单元工程的工程量(或投资)不宜相差太大。《单元工程评定标准》中未涉及的单元工程可依据设计结构、施工部署或质量考核要求划分的层、块、段进行划分。2021/8/2710 二、项目划分项目划分程序：项目划分的主体是项目参建单位。由项目法人组织监理、设计及施工等单位进行工程项目划分，并确定主要单位工程、主要分部工程、重要隐蔽单元工程和关键部位单元工程。项目法人在主体工程开工前将项目划分表及说明书面报质量监督机构确认。2021/8/2711 二、项目划分工程质量监督机构收到项目划分书面报告后应在14个工作日内项目划分进行确认并将确认结果书面通知项目法人。工程实施过程中需对单位工程、主要分部工程、重要隐蔽单元工程和关键部位单元工程的项目划分进行调整时，项目法人应重新报送工程质量监督机构进行确认。项目最后的质量评定数量要和质量监督部门各阶段的批复确认相对应。2021/8/2712 四、水利水电工程施工质量评定表为贯彻新的《水利水电工程单元工程施工质量验收评定标准》（SL631～637—2012），辽宁省水利工程质量监督中心站，依据新标准编制了《水利水电工程施工质量验收评定表及填表说明》（绿皮书），替代原依据《水利水电基本建设工程单元工程质量等级评定标准（试行）》(SDJ249.1～6—88)和《水利水电基本建设工程单元工程质量等级评定标准（七）——碾压式土石坝和浆砌石坝》(SL38—92)、《堤防工程施工质量评定与验收规程（试行）》(SL239—1999)由水利部建管司和水利部质量监督总站编制的《水利水电贯彻施工质量评定表填表说明与示例（试行）》（红皮书）。为帮助广大工程技术人员学习领会和准确执行新标准，规范填写工程内业施工质量评定表，新表格有电子版或刻录成光盘，下载使用十分便捷。2021/8/2713 四、水利水电工程施工质量评定表新版的《水利水电工程施工质量验收评定表及填表说明》（绿皮书）全部表格共分三部分，总计463个表。《水利水电贯彻施工质量评定表填表说明与示例（试行）》（红皮书）全部表格公分9个部分，总计246个表。新版的表格共分为三个部分。第一部分为工程项目、单位、分部工程质量评定表，共计17个表（电子版文件为表0），包含单位工程质量等级核定前需填写的8个附表。2021/8/2714 四、水利水电工程施工质量评定表第二部分为单元（工序）质量评定表，计435个表（电子版文件为表1～7）。其中：表1.土石方工程50个表（电子版文件为表1），表2.混凝土工程60个表（电子版文件为表2），表3.地基处理与基础工程52个表（电子版文件为表3），表4.堤防工程58个表（电子版文件为表4），表5.水工金属结构安装工程50个表（电子版文件为表5），表6.水轮发电机组安装工程121个表（电子版文件为表6），表7.水力机械辅助设备系统安装工程44个表（电子版文件为表7），并逐个编写了填表说明。2021/8/2715 四、水利水电工程施工质量评定表第二部分为单元工程（工序）质量评定表，共计435个表（电子版文件为表1～7）。其中：表1.土石方工程50个表（电子版文件为表1）；表2.混凝土工程60个表（电子版文件为表2）；表3.地基处理与基础工程52个表（电子版文件为表3）；表4.堤防工程58个表（电子版文件为表4）；表5.水工金属结构安装工程50个表（电子版文件为表5）；表6.水轮发电机组安装工程121个表（电子版文件为表6）；表7.水力机械辅助设备系统安装工程44个表（电子版文件为表7）。并逐个编写了填表说明。2021/8/2716 四、水利水电工程施工质量评定表第三部分为质量检测与质量评定备查资料表，共计11个表（电子版文件为表8），包含见证取样表等。堤防工程中浆砌石护坡、混凝土预制块护坡、现浇混凝土护坡、模袋混凝土护坡、灌砌石护坡单元工程由不划分工序单元工程变为划分工序单元工程，工序表相应增加20个。2021/8/2717 四、水利水电工程施工质量评定表工程项目中如有新标准尚未涉及的单元工程时，其质量标准及评定表，由项目法人组织监理、设计及施工单位根据设计要求和设备生产厂商的技术说明书，制定施工、安装的质量验收评定标准，并按照本《水利水电工程施工质量验收评定表》中的统一格式（表头、表身、表尾）制定相应质量验收评定表，报省级质量监督机构核备。永久性房屋、专用公路、铁路等非水利工程建设项目的施工质量验收评定按相应行业标准执行。2021/8/2718 四、水利水电工程施工质量评定表表格类别以及层次：1、被查类表格：如“三检制”表格、中间产品检查表等；（实物评定、检试验）2、工序施工质量验收评定表；（施工活动以及实物评定）3、单元工程施工质量评定表；（施工活动以及实物评定）4、分部工程施工质量评定表；（统计评定）5、建筑物外观质量评定表；（建筑物实体评定）6、单位工程质量评定表；（统计评定）7、工程项目施工质量评定表。（综合统计评定）2021/8/2719 五、表格填写表格内容施工单位填写要素1、表格名称、表格编号；2、项目、单位工程、分部工程名称；3、工序、单元工程名称、部位；（位置、桩号、高程）工序、单元工程验收前，施工单位完成了“三检制”，并附表格。4、施工单位名称；（写全名）5、施工时间；时间要年、月、日齐全6、工程量；7、质量评定时间；（各层次表格质量评定时间要符合施工逻辑，有现场评定和时候评定之分）8、施工参数实施执行比对情况；2021/8/2720 五、表格填写表格内容施工单位填写要素9、设计参数；10、现场检试验数据；（按照规范规定的检试验内容和频次进行检试验）11、质量评定；（检试验结果与设计参数和监理批准的施工参数进行比对）12、施工单位自评意见以及时间；（时间要年、月、日齐全）13、监理单位核定意见以及时间；14、项目法人认定意见以及认定时间；15、质量监督部门核备、核定意见以及时间。2021/8/2721 五、表格填写填表基本规定《水利水电工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要凭证，是工程验收的备查资料。工程竣工验收后，《评定表》作为档案资料长期保存。因此，按档案管理有关要求对《评定表》的填写作如下基本规定：（1）单元（工序）工程完工后，在规定时间内及时评定其质量等级，并按现场检验结果，客观真实地填写《评定表》。（2）现场检验应遵守随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合《新标准》和相关标准的规定。2021/8/2722 五、表格填写填表基本规定（3）若手工填写，应使用蓝色或黑色墨水钢笔，字迹应工整、清晰；若计算机打印，输入内容的字体应与表格固定内容不同，以示区别，字号可以相同或相近，匀称为宜。质量意见和质量结论及签字部分（包括日期）不可打印。（4）验收评定表与备查资料的制备规格采用国际标准A4（210mm×297mm）。（5）数字要使用阿拉伯数字（1，2，3，…，9，0），单位使用法定计量单位，并以规定的符号表示（如m，kg，m³，…）。数据与数据之间用逗号（，）隔开，小数点要用圆点（．）。合格率用百分数表示，小数点后保留1位，如果恰为整数，则小数点后以0表示。2021/8/2723 五、表格填写（6）手工填写修改错误时，将错误部分用斜线划掉，再在右上方填写正确的文字或数字。禁止使用改正液、橡皮擦、刀片刮等不标准方法。（7）表头填写：单位工程、分部工程、单元工程名称，按项目划分确定的名称填写。单元工程部位可用桩号、高程、到轴线（中心线）距离表示，原则是使该单元从空间（三维）上受控，必要时附图示意。“施工单位”栏要填写与项目法人签订承包合同的施工单位全称。2021/8/2724 五、表格填写填表基本规定（8）“质量标准”栏中，凡有“符合设计要求”者，应注明设计要求的具体内容，如内容较多可附页说明；凡有“符合规范要求”者，应标出所执行的规范名称和编号。凡在“质量标准”栏中只作定性（即没有定量标准）描述的检验项目，则在检查（检测）结果记录中亦作定性描述，不参与质量结论中的合格率计算。（9）检查（检验、检测）记录应真实、准确，设计值按施工图填写，实测值填写实际检测数据（可打印），而不是偏差值。当实测数据较多时，可填写实测组数、实测值范围（最大值至最小值）和合格数，但实测值原始记录应作表格附件备查。2021/8/2725 五、表格填写填表基本规定（10）监理工程师复核质量等级时，如对施工单位填写的质量检验资料或质量等级有不同意见，可写入“质量等级”栏内或另附页说明，并在“质量等级”栏内填写出核定的质量等级。（11）所有签字人员必须是与项目具有合同关系的人员，且由本人按照身份证上的姓名签字（不得由他人代签），同时填写日期，单元（工序）工程由施工单位负责终验的人员签字。2021/8/2726 五、表格填写填表基本规定（12）施工单位自评意见、监理单位复核意见栏中，加盖公章为该单位现场派出机构（如项目经理部）的公章。（13）未涉及到的备查资料表格，如地基处理与基础工程的灌浆记录，水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程的安装记录表格等，由项目法人组织监理、设计及施工单位根据设在工程开工前报质量监督机构核备。2021/8/2727 六、质量评定水利水电工程施工质量等级分为“合格”、“优良”两级。合格等级是必须达到的等级，政府验收时，只按“合格”确定工程质量等级。优良等级是为工程项目质量创优或执行合同约定而设置。合格标准是工程验收标准。不合格工程必须进行处理且达到合格标准后，才能进行后续工程施工或验收。2021/8/2728 六、质量评定水利水电工程施工质量等级评定的主要依据有：1、国家及相关行业技术标准；2《单元工程评定标准》，水利水电工程单元（工序）工程质量评定目前执行的标准是（SL631--637）；3经批准的设计文件、施工图纸、金属结构设计图样与技术条件、设计修改通知书、厂家提供的设备安装说明书及有关技术文件；4、工程承发包合同中约定的技术标准；5、工程施工期及试运行期的试验和观测分析成果。2021/8/2729 六、质量评定1、单元（工序）工程质量评定：1.1单元（工序）工程施工质量合格标准应按照《单元工程评定标准》（SL631--637）或合同约定的合格标准执行1.2单元工程施工质量优良标准应按照《单元工程评定标准》以及合同约定的优良标准执行。全部返工重做的单元工程，经检验达到优良标准时，可评为优良等级。2021/8/2730 六、质量评定2、分部工程质量评定2.1分部工程施工质量同时满足下列标准时，其质量评为合格：1）所含单元工程的质量全部合格。质量事故及质量缺陷已按要求处理，并经检验合格；2）原材料、中间产品及混凝土（砂浆）试件质量全部合格，金属结构及启闭机制造质量合格，机电产品质量合格。2.2分部工程施工质量同时满足下列标准时，其质量评为优良：1所含单元工程质量全部合格,其中70%以上达到优良等级，重要隐蔽单元工程和关键部位单元工程质量优良率达90％以上，且未发生过质量事故；2中间产品质量全部合格，混凝土（砂浆）试件质量达到优良等级（当试件组数小于30时，试件质量合格），原材料质量、金属结构及启闭机制造质量合格，机电产品质量合格。2021/8/2731 六、质量评定3、单位工程质量评定3.1单位工程施工质量同时满足下列标准时，其质量评为合格：1所含分部工程质量全部合格；2质量事故已按要求进行处理；3工程外观质量得分率达到70%以上；4单位工程施工质量检验与评定资料基本齐全；5工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。2021/8/2732 六、质量评定3、单位工程质量评定3.2单位工程施工质量同时满足下列标准时，其质量评为优良：1所含分部工程质量全部合格，其中70%以上达到优良等级，主要分部工程质量全部优良，且施工中未发生过较大质量事故；2质量事故已按要求进行处理；3外观质量得分率达到85%以上；4单位工程施工质量检验与评定资料齐全；5工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。2021/8/2733 六、质量评定4、工程项目质量评定4.1工程项目施工质量同时满足下列标准时，其质量评为合格：1单位工程质量全部合格；2工程施工期及试运行期，各单位工程观测资料分析结果均符合国家和行业技术标准以及合同约定的标准要求。4.2工程项目施工质量同时满足下列标准时，其质量评为优良：1单位工程质量全部合格，其中70%以上单位工程质量达到优良等级，且主要单位工程质量全部优良。2工程施工期及试运行期，各单位工程观测资料分析结果均符合国家和行业技术标准以及合同约定的标准要求。2021/8/2734 六、质量评定5、工程外观质量评定：外观质量评定在分部工程、单位工程或工程项目质量评定进行评定。利水电工程外观质量评定办法，按工程类型分为：枢纽工程、堤防工程、引水（渠道）工程、其他工程等四类。规范中外观质量评定表列出的某些项目，如实际工程中无该项内容，应在相应检查、检测栏内用斜线“/”表示；工程中有附录中未列出的外观质量项目时，应根据工程情况和有关技术标准进行补充。其质量标准及标准分由项目法人组织监理、设计、施工等单位研究确定后报工程质量监督机构核备。2021/8/2735 六、质量评定质量评定工作的组织与管理1、单元（工序）工程质量在施工单位自评后，应报监理单位复核，由监理工程师核定质量等级并签证认可。2、重要隐蔽单元工程及关键部位单元工程质量经施工单位自评合格、监理单位抽检后，由项目法人（或委托监理）、监理、设计、施工、工程运行管理（施工阶段已经有时）等单位组成联合小组，共同检查核定其质量等级并填写签证表，报工程质量监督机构核备。重要隐蔽单元工程（关键部位单元工程）质量等级要填写签证表。3、分部工程质量，在施工单位自评后，由监理单位复核，项目法人认定。分部工程验收的质量结论由项目法人报工程质量监督机构核备。大型枢纽工程主要建筑物的分部工程验收的质量结论由项目法人报工程质量监督机构核定。3、单位工程质量，施工单位自评后，由监理单位复核，项目法人认定。单位工程验收的质量结论由项目法人报工程质量监督机构核定。4、工程项目质量，单位工程质量评定后，由监理单位进行统计并评定工程项目质量等级，经项目法人认定后，报工程质量监督机构核定。2021/8/2736 七、工程表格资料整编《水利水电工程施工质量验收评定表》是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要凭证，是工程验收的备查资料。工程竣工验收后，《水利水电工程施工质量验收评定表》作为档案资料长期保存。因此，按档案管理有关要求对《水利水电工程施工质量验收评定表》进行认真填写并加以有序整理，是管理水利建设工程资料的保证。2021/8/2737 七、工程表格资料整编1、工序质量评定表：支持性表格：完工验收报验表；“三检制”表格；原材料检、试验表格；中间产品检试验表格；现场试验表格；2、单元工程质量评定表：支持性表格：完工验收报验表；“三检制”表格；原材料检、试验表格；中间产品检试验表格；现场试验表格；工序质量评定表；2021/8/2738 七、工程表格资料整编3、分部工程质量评定表：支持性表格：全部单元工程质量评定表，外观质量评定表；观测资料；如果该分部工程独立组织了完工验收，验收鉴定书应附该分部工程质量评定表；4、单位工程质量评定表：支持性表格：全部分部工程质量评定表；外观质量评定表；观测资料；如果该单位工程独立组织了完工验收，验收鉴定书应附该单位工程质量评定表；2021/8/2739 七、工程表格资料整编5、工程项目质量评定表：支持性表格：全部单位工程质量评定表；建筑物外观质量评定表；观测资料；试运行资料；技术预验收或完工验收，验收鉴定书应附该项目工程质量评定表；2021/8/2740 七、工程表格资料整编资料整编应该从最基础的单元/工序工程开始，资料编号应该从工程项目开始，做到按序、按类整编，要做到目录索引清楚，查找便捷。2021/8/2741 谢谢 此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢2021/8/2743
