路堑挖方技术交底

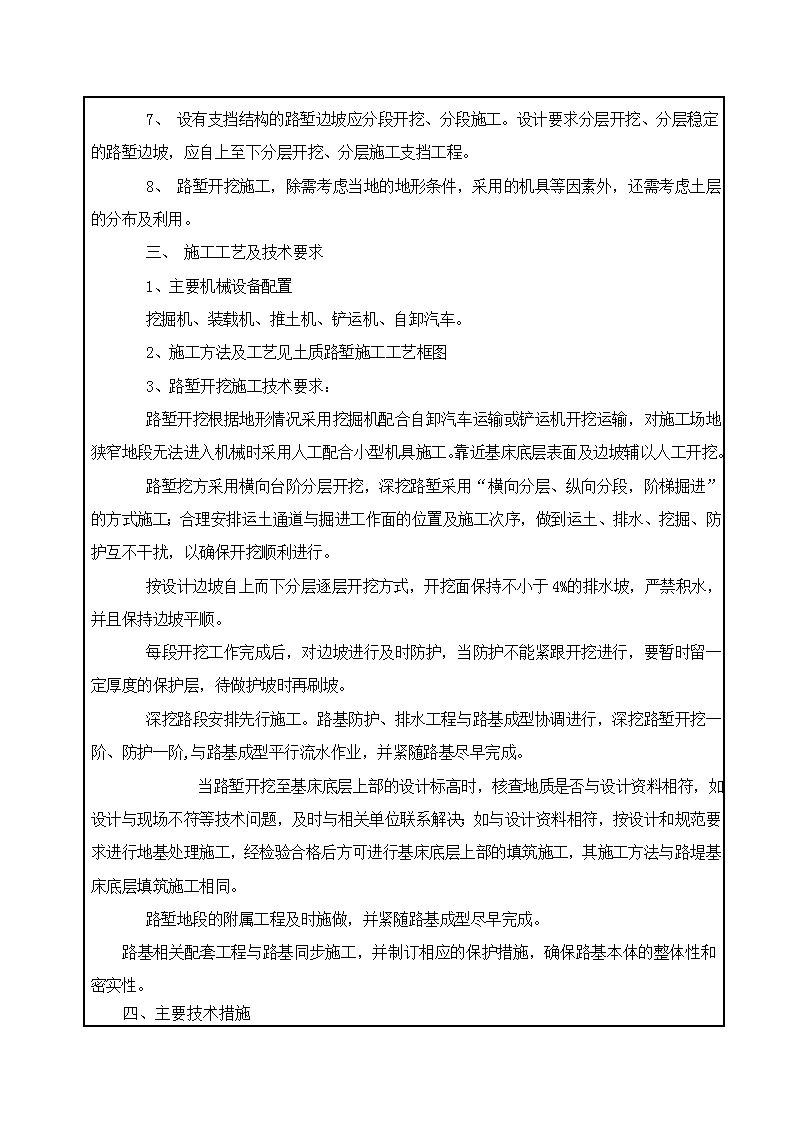

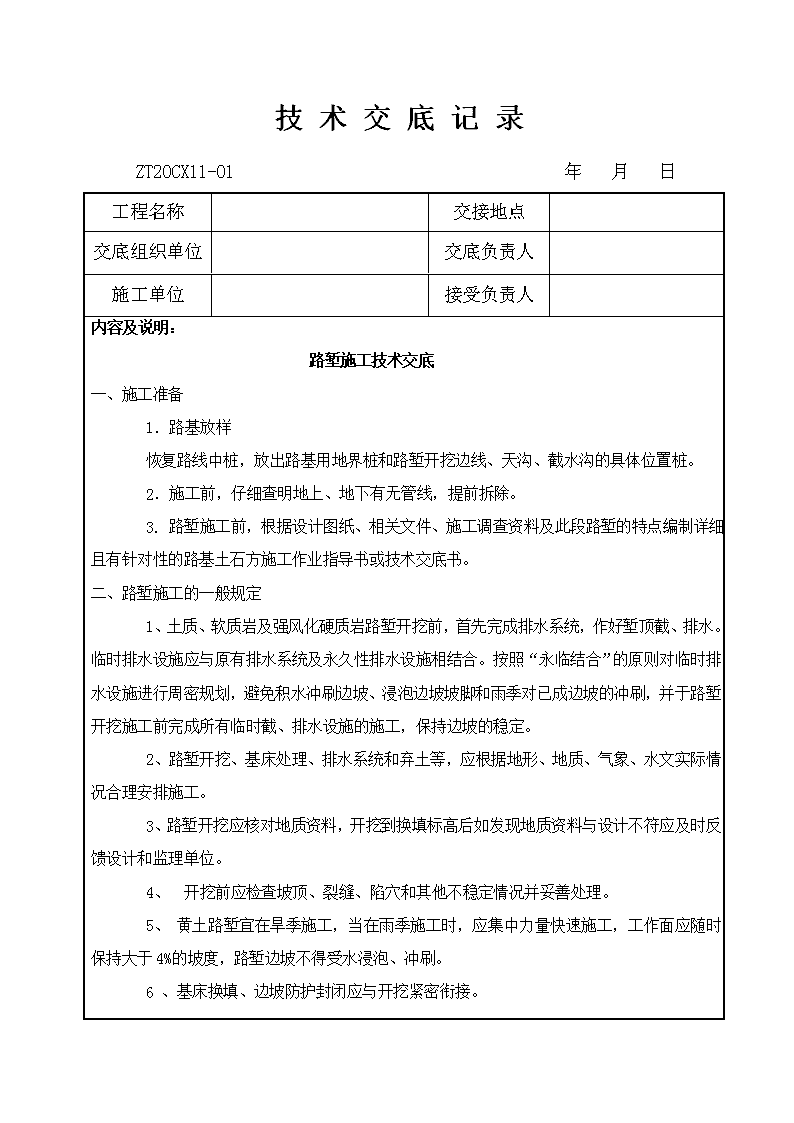

技术交底记录ZT20CX11-01年月日工程名称交接地点交底组织单位交底负责人施工单位接受负责人内容及说明：路堑施工技术交底一、施工准备1．路基放样恢复路线中桩，放出路基用地界桩和路堑开挖边线、天沟、截水沟的具体位置桩。2．施工前，仔细查明地上、地下有无管线，提前拆除。3.路堑施工前，根据设计图纸、相关文件、施工调查资料及此段路堑的特点编制详细且有针对性的路基土石方施工作业指导书或技术交底书。二、路堑施工的一般规定1、土质、软质岩及强风化硬质岩路堑开挖前，首先完成排水系统，作好堑顶截、排水。临时排水设施应与原有排水系统及永久性排水设施相结合。按照“永临结合”的原则对临时排水设施进行周密规划，避免积水冲刷边坡、浸泡边坡坡脚和雨季对已成边坡的冲刷，并于路堑开挖施工前完成所有临时截、排水设施的施工，保持边坡的稳定。2、路堑开挖、基床处理、排水系统和弃土等，应根据地形、地质、气象、水文实际情况合理安排施工。3、路堑开挖应核对地质资料，开挖到换填标高后如发现地质资料与设计不符应及时反馈设计和监理单位。4、开挖前应检查坡顶、裂缝、陷穴和其他不稳定情况并妥善处理。5、黄土路堑宜在旱季施工，当在雨季施工时，应集中力量快速施工，工作面应随时保持大于4%的坡度，路堑边坡不得受水浸泡、冲刷。6、基床换填、边坡防护封闭应与开挖紧密衔接。 7、设有支挡结构的路堑边坡应分段开挖、分段施工。设计要求分层开挖、分层稳定的路堑边坡，应自上至下分层开挖、分层施工支挡工程。8、路堑开挖施工，除需考虑当地的地形条件，采用的机具等因素外，还需考虑土层的分布及利用。三、施工工艺及技术要求1、主要机械设备配置挖掘机、装载机、推土机、铲运机、自卸汽车。2、施工方法及工艺见土质路堑施工工艺框图3、路堑开挖施工技术要求：路堑开挖根据地形情况采用挖掘机配合自卸汽车运输或铲运机开挖运输，对施工场地狭窄地段无法进入机械时采用人工配合小型机具施工。靠近基床底层表面及边坡辅以人工开挖。路堑挖方采用横向台阶分层开挖，深挖路堑采用“横向分层、纵向分段，阶梯掘进”的方式施工；合理安排运土通道与掘进工作面的位置及施工次序，做到运土、排水、挖掘、防护互不干扰，以确保开挖顺利进行。按设计边坡自上而下分层逐层开挖方式，开挖面保持不小于4%的排水坡，严禁积水，并且保持边坡平顺。每段开挖工作完成后，对边坡进行及时防护，当防护不能紧跟开挖进行，要暂时留一定厚度的保护层，待做护坡时再刷坡。深挖路段安排先行施工。路基防护、排水工程与路基成型协调进行，深挖路堑开挖一阶、防护一阶,与路基成型平行流水作业，并紧随路基尽早完成。当路堑开挖至基床底层上部的设计标高时，核查地质是否与设计资料相符，如设计与现场不符等技术问题，及时与相关单位联系解决；如与设计资料相符，按设计和规范要求进行地基处理施工，经检验合格后方可进行基床底层上部的填筑施工，其施工方法与路堤基床底层填筑施工相同。路堑地段的附属工程及时施做，并紧随路基成型尽早完成。路基相关配套工程与路基同步施工，并制订相应的保护措施，确保路基本体的整体性和密实性。四、主要技术措施 1、技术措施⑴路堑开挖前，首先进行排水设施施工。作好天沟、截水沟，并做好防渗工作，保证边坡稳定。⑵开挖过程中经常检查边坡位置，防止边坡部位超挖和欠挖；边坡部位预留厚度不小于20cm土层，采用人工配合机械进行边坡修整，并紧跟开挖进行；施工中及时测量，开挖至边坡平台时，预留不小于20cm保护土层，待人工施做平台及其上截水沟时开挖，表面做成向外侧4%的排水坡。⑶防护紧跟开挖，随挖随护。刷坡修整随时检查堑坡坡度，避免二次刷坡造成不必要的浪费。坡面坑穴、凹槽中的杂物清理后，嵌补平整。⑶当开挖接近路堑换填底面设计标高时，及时测量开挖面标高，当路堑开挖至基床底层上部的设计标高时，核查地质是否与设计资料相符，如设计与现场不符等技术问题，及时与相关单位联系解决；如与设计资料相符，按设计和规范要求进行地基处理施工。⑸弃土场设置应符合国家及地方环保要求。弃土至弃土场后，用推土机推平后，大致碾压平整，使之整齐、美观、稳定，周围砌筑防护设施，确保弃土堆周围及其上排水畅通，不对周围的建筑物、水源及其它任何设施产生干扰或损坏。五、注意事项1、对坡面中出现的坑穴、凹槽杂物进行清理，嵌补平整。路堑较高时按设计做出平台位置，路堑平台做成一定坡度，确保不积水。2、黄土路堑坡顶至相当于边坡高度再加5m距离内的地面坑洼进行填平，以确保路堑边坡的稳定。3、施工中保持坡面平整，严禁乱挖。若路堑边坡有变形迹象，不可随便刷方，立即研究对策、采取措施。六、路堑施工质量控制与检测1、认真按照要求的质量检测项目、频率进行检验和控制。2、路堑开挖过程中始终保持排水系统畅通。3、路堑基床换填宽度、深度必须满足设计要求。4、边坡坡面应平整且稳定无隐患，局部凹凸差不大于15cm 。边坡防护封闭无变形、开裂。检验数量：沿线路纵向每100m抽样检验5处。检验方法：观察、尺量。5、刷坡修整随时检查堑坡坡度，路堑开挖边坡坡率不得偏陡。检验数量：沿线路纵向每50m单侧边坡抽样检验8点（上、下部各4点）。检验方法：吊线尺量计算或坡度尺量。筑防护设施，确保弃土堆周围及其上排水畅通，不对周围的建筑物、水源及其它任何设施产生干扰或损坏。五、注意事项1、对坡面中出现的坑穴、凹槽杂物进行清理，嵌补平整。路堑较高时按设计做出平台位置，路堑平台做成一定坡度，确保不积水。2、黄土路堑坡顶至相当于边坡高度再加5m距离内的地面坑洼进行填平，以确保路堑边坡的稳定。3、施工中保持坡面平整，严禁乱挖。若路堑边坡有变形迹象，不可随便刷方，立即研究对策、采取措施。六、路堑施工质量控制与检测1、认真按照要求的质量检测项目、频率进行检验和控制。2、路堑开挖过程中始终保持排水系统畅通。3、路堑基床换填宽度、深度必须满足设计要求。4、边坡坡面应平整且稳定无隐患，局部凹凸差不大于15cm。边坡防护封闭无变形、开裂。检验数量：沿线路纵向每100m抽样检验5处。检验方法：观察、尺量。5、刷坡修整随时检查堑坡坡度，路堑开挖边坡坡率不得偏陡。检验数量：沿线路纵向每50m单侧边坡抽样检验8点（上、下部各4点）。检验方法：吊线尺量计算或坡度尺量。土质路堑施工工艺框图分段分层开挖弃土堆土运往拌和场横向分层基床底层填筑施工场地排水坡度控制纵向分段堆场设置台阶划分坡面防护坡面修整开挖天沟、截水沟，并铺砌清理地表施工准备开挖方案确定中、边桩测设按设计要求进行地基处理达到基床底层顶面以下设计标高后，进行地基核查不合格合格 6.路堑开挖至设计标高后，应核对路基面和边坡的水文地质和工程地质情况，当与设计不符时，应提出变更设计。检验数量：全部检验；当与设计不符时，勘察设计单位现场确认。检验方法：对照设计文件核对并详细记录。7.路堑边坡变坡点位置、边坡及侧沟平台位置、宽度允许偏差下表控制。路堑边坡变坡点位置、边坡及侧沟平台的允许偏差序号检验项目允许偏差检验数量检验方法 1变坡点位置±100mm沿线路纵向每100m单侧边坡各抽样检验6点水准仪测或尺量2平台位置±100mm水准仪测或尺量3平台宽度±50mm尺量注：变坡点按路肩以上高度计，平台位置以平台顶面标高计。编制：复核：签发：
