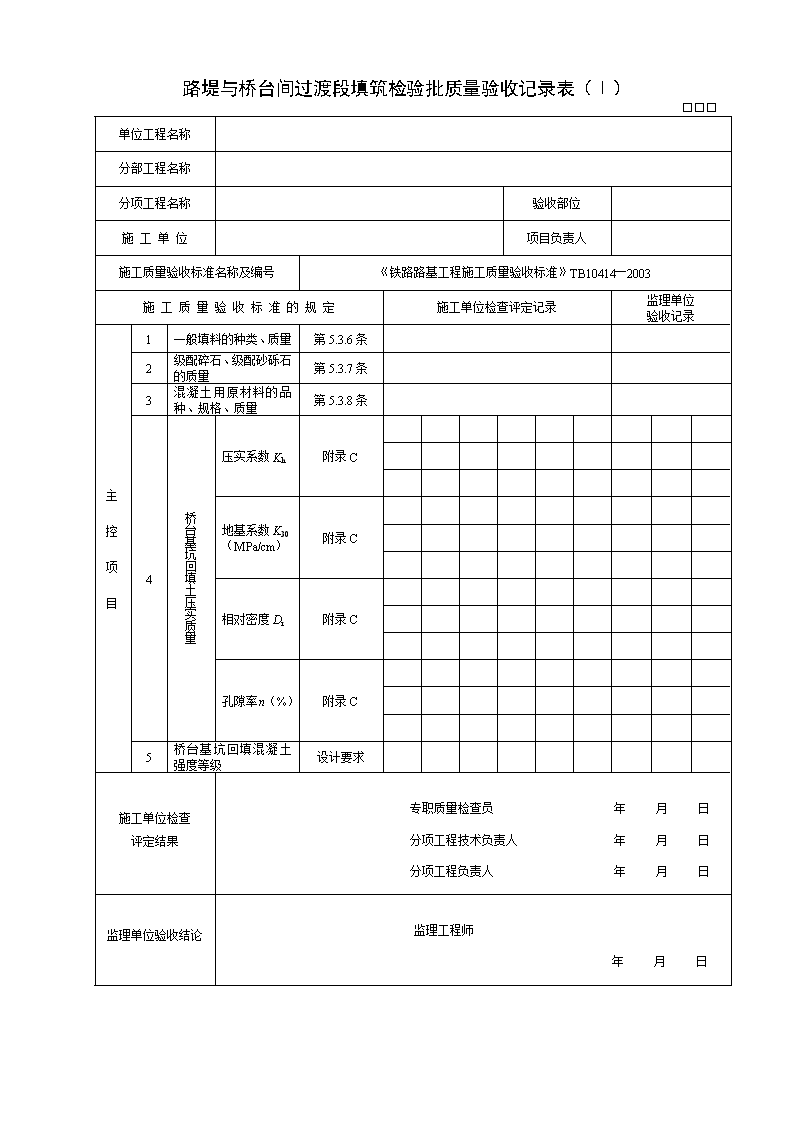

路堤与桥台间过渡段填筑检验批质量验收记录表（Ⅰ）□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路路基工程施工质量验收标准》TB10414─2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1一般填料的种类、质量第5.3.6条2级配碎石、级配砂砾石的质量第5.3.7条3混凝土用原材料的品种、规格、质量第5.3.8条4桥台基坑回填土压实质量压实系数Kh附录C地基系数K30（MPa/cm）附录C相对密度Dr附录C孔隙率n（%）附录C5桥台基坑回填混凝土强度等级设计要求施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日 说明主控项目1．过渡段一般填料的种类、质量应符合设计要求。填筑前应对取土场填料进行取样检验；填筑时应对运至现场的填料进行抽样检验。当填料土质发生变化或更换取土场时应重新进行检验。检验数量：施工单位对填料的检验项目、检验数量应符合下表的规定。监理单位应检查试验结果，在每填筑50000m3时平行检验一组。填料的检验项目、检验数量填料种类颗粒级配相对密度液、塑限击实试验大于5mm颗粒的单位体积重大于20mm颗粒的单位体积重大于40mm颗粒的单位体积重细粒土及粉砂、粘砂——5000～10000m35000～10000m35000m3—5000m3粗粒土（除粉砂、粘砂外）10000m310000m3——10000m3—10000m3碎石类土10000m310000m3—5000～10000m3—10000m3—块石类土10000m3——————注：①　表列数字为进行一次试验的填料体积。②大于5mm、20mm、40mm颗粒的单位体积重系进行密度校正计算时应做的试验。检验方法：应符合《铁路工程土工试验规程》（TB10102）的有关规定。2．级配碎石、级配砂砾石的质量应符合设计要求。检验数量：施工单位在填筑前应对级配碎石、级配砂砾石填料抽样检验，填料的检验项目、检验数量应符合下表的规定。监理单位对颗粒分析、磨耗率、有机质含量每填筑50000m3平行检验1组，其余项目每填筑10000m3平行检验1组，且每个桥台过渡段不少于1组。路堤与桥台过渡段级配碎石、级配砂砾石检验项目、检验数量颗粒分析磨耗量有机质含量颗粒级配击实试验大于5mm颗粒的单位体积重10000m310000m310000m32000m32000m32000m3注：表列数字为进行一次试验的填料数量。检验方法：应符合《铁路工程土工试验规程》（TB10102）的有关规定。3．桥台基坑回填混凝土所用砂、碎石、水泥等材料的品种、规格、质量应符合设计要求，其进场检验应符合《铁路路基工程施工质量验收标准》（TB10414─2003）附录E的有关规定。4．桥台基坑回填土应分层填筑、压实，其压实质量应符合《铁路路基工程施工质量验收标准》（TB10414─2003）附录C的规定。检验数量：施工单位每个桥台每检测层检查2点。监理单位每两检测层见证检验1点。检验方法：应符合本标准下表的规定。压实质量检测方法填料类别检测方法各种土类K30平板载荷仪细粒土和砂类土中的黏砂土、粉砂土环刀法、核子密度仪粗粒土、细粒土灌砂法、气囊法粗粒土、细粒土、碎石类、最大粒径小于60mm的块石类土灌水法5．桥台基坑回填混凝土的强度等级应符合设计要求。检验数量：施工单位每100m3混凝土应取试件1组，不足100m3时亦应制取1组试件。监理单位按施工单位检查数量的20%见证检验或10%平行检验，且不少于1组。检验方法：混凝土试件作抗压试验。 路堤与桥台间过渡段填筑检验批质量验收记录表（Ⅱ）□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路路基工程施工质量验收标准》TB10414─2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1填料分层摊铺压实厚度和压实工艺第5.3.11条2基床以下路堤压实质量压实系数Kh附录C地基系数K30（MPa/cm）附录C相对密度Dr附录C孔隙率n（%）附录C基床底层压实质量压实系数Kh附录B地基系数K30（MPa/cm）附录B相对密度Dr附录B孔隙率n（%）附录B压实质量基床表层压实系数Kh附录B地基系数K30（MPa/cm）附录B相对密度Dr附录B孔隙率n（%）附录B一般项目1过渡段顶面允许偏差高程±50mm2中线至边缘距±50mm3宽度不小于设计值4横坡±0.5%5平整度土质：30mm石质：100mm施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明 主控项目1．分层摊铺压实厚度应符合压实工艺性试验确定的厚度和压实工艺要求。检验数量：施工单位每个桥台每检测层检查2点。监理单位每两检测层见证检验1点。检验方法：观察、尺量。2．过渡段基床表层、基床底层及基床以下路堤的填筑压实质量应分别符合下表的规定。基床以下路堤和基床底层、基床表层填筑层压实标准层位填料类别压实指标细粒土、黏砂土、粉砂土细砂、中砂粗砂、砾砂砾石类碎石类块石类混合料Ⅰ级Ⅱ级Ⅰ级Ⅱ级Ⅰ级Ⅱ级Ⅰ级Ⅱ级Ⅰ级Ⅱ级基床以下路堤（浸水部分、桥涵缺口）、基床底层压实系数Kh0.910.89————————地基系数K30（MPa/cm）0.90.81.00.81.21.01.21.01.51.2相对密度Dr——0.750.7——————孔隙率n（%）————33353335——基床表层压实系数Kh—0.91————————地基系数K30（MPa/cm）—0.9—1.01.51.21.51.2——相对密度Dr———0.75——————孔隙率n（%）————28332833——注：①Kh为重型击实试验的压实系数。②K30为30cm直径荷载板试验得出的地基系数，一般取下沉量为0.125cm时的荷载强度。检验数量：施工单位每个桥台每检测层检查2点。监理单位每两检测层见证检验1点。检验方法：根据填料的类别，按下表规定的方法检验。压实质量检测方法填料类别检测方法各种土类K30平板载荷仪细粒土和砂类土中的黏砂土、粉砂土环刀法、核子密度仪粗粒土、细粒土灌砂法、气囊法粗粒土、细粒土、碎石类、最大粒径小于60mm的块石类土灌水法一般项目1．路堤与桥台间过渡段的顶面高程、中线至边缘距离、宽度、横坡、平整度允许偏差及检验方法应符合下表的规定。顶面高程、中线至边缘距离、宽度、横坡、平整度允许偏差及检验方法序号项目允许偏差施工单位检验数量检验方法1高程±50mm每100m等间距检查3个断面（每个断面左、中、右各1点）水准仪测量2中线至边缘距离±50mm每100m等间距检查3个断面（每个断面左、右各1点）尺量3宽度不小于设计值每100m等间距检查3个断面尺量4横坡±0.5%每100m等间距检查3个断面尺量5平整度土质路堤顶面：30mm填石路堤顶面：100mm每100m等间距检查6点2.5m直尺量测
