隧道工程施工质量验收表格手册

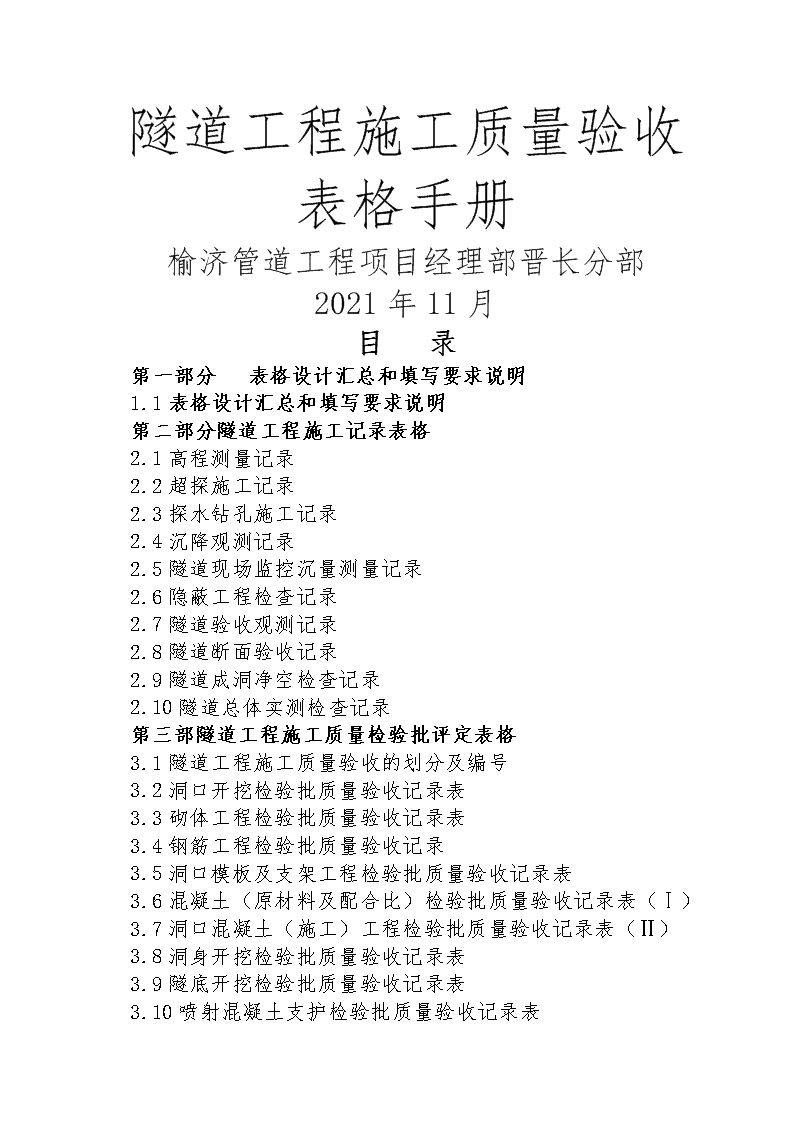

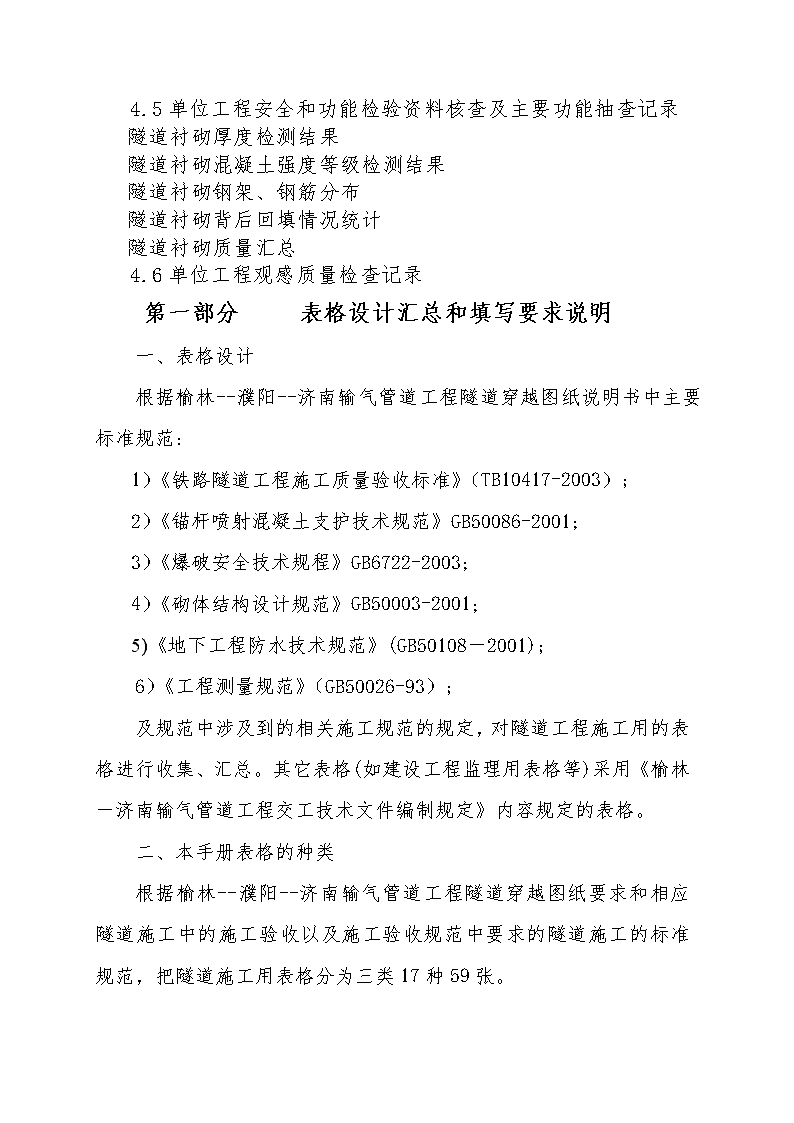

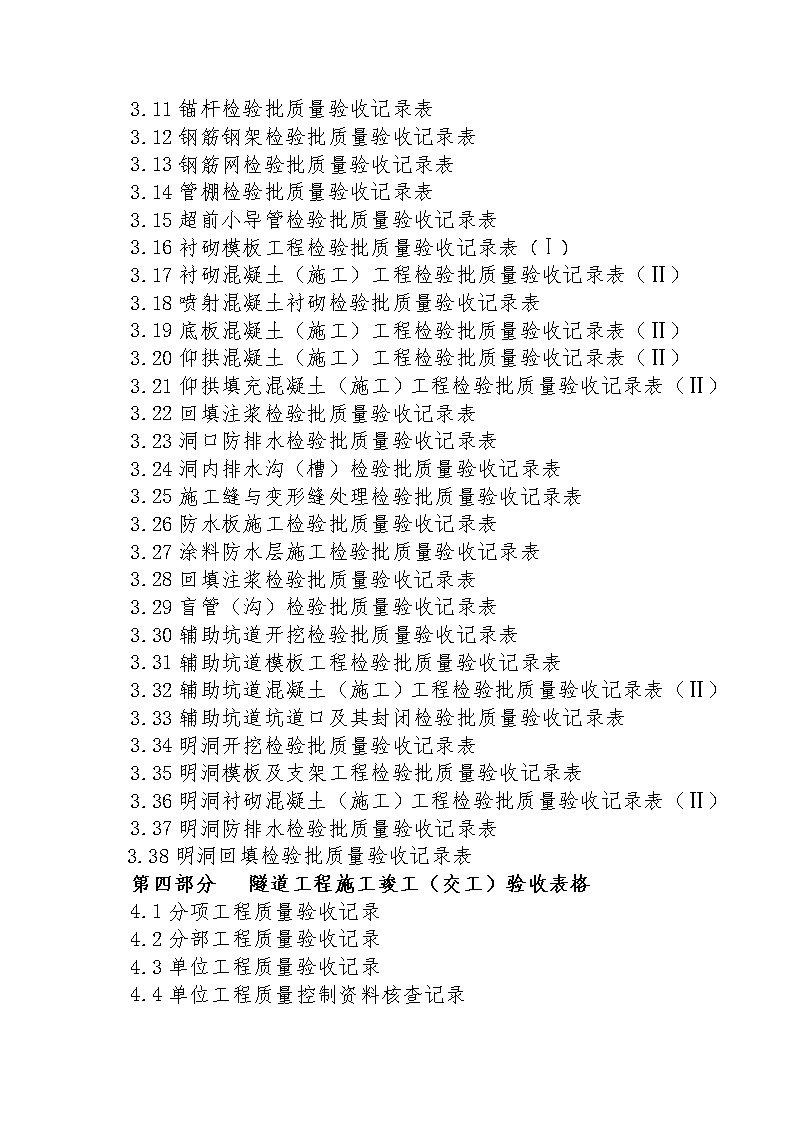

隧道工程施工质量验收表格手册榆济管道工程项目经理部晋长分部2021年11月目录第一部分表格设计汇总和填写要求说明1.1表格设计汇总和填写要求说明第二部分隧道工程施工记录表格2.1高程测量记录2.2超探施工记录2.3探水钻孔施工记录2.4沉降观测记录2.5隧道现场监控沉量测量记录2.6隐蔽工程检查记录2.7隧道验收观测记录2.8隧道断面验收记录2.9隧道成洞净空检查记录2.10隧道总体实测检查记录第三部隧道工程施工质量检验批评定表格3.1隧道工程施工质量验收的划分及编号3.2洞口开挖检验批质量验收记录表3.3砌体工程检验批质量验收记录表3.4钢筋工程检验批质量验收记录3.5洞口模板及支架工程检验批质量验收记录表3.6混凝土（原材料及配合比）检验批质量验收记录表（Ⅰ）3.7洞口混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.8洞身开挖检验批质量验收记录表3.9隧底开挖检验批质量验收记录表3.10喷射混凝土支护检验批质量验收记录表 3.11锚杆检验批质量验收记录表3.12钢筋钢架检验批质量验收记录表3.13钢筋网检验批质量验收记录表3.14管棚检验批质量验收记录表3.15超前小导管检验批质量验收记录表3.16衬砌模板工程检验批质量验收记录表（Ⅰ）3.17衬砌混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.18喷射混凝土衬砌检验批质量验收记录表3.19底板混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.20仰拱混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.21仰拱填充混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.22回填注浆检验批质量验收记录表3.23洞口防排水检验批质量验收记录表3.24洞内排水沟（槽）检验批质量验收记录表3.25施工缝与变形缝处理检验批质量验收记录表3.26防水板施工检验批质量验收记录表3.27涂料防水层施工检验批质量验收记录表3.28回填注浆检验批质量验收记录表3.29盲管（沟）检验批质量验收记录表3.30辅助坑道开挖检验批质量验收记录表3.31辅助坑道模板工程检验批质量验收记录表3.32辅助坑道混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.33辅助坑道坑道口及其封闭检验批质量验收记录表3.34明洞开挖检验批质量验收记录表3.35明洞模板及支架工程检验批质量验收记录表3.36明洞衬砌混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.37明洞防排水检验批质量验收记录表3.38明洞回填检验批质量验收记录表第四部分隧道工程施工竣工（交工）验收表格4.1分项工程质量验收记录4.2分部工程质量验收记录4.3单位工程质量验收记录4.4单位工程质量控制资料核查记录 4.5单位工程安全和功能检验资料核查及主要功能抽查记录隧道衬砌厚度检测结果隧道衬砌混凝土强度等级检测结果隧道衬砌钢架、钢筋分布隧道衬砌背后回填情况统计隧道衬砌质量汇总4.6单位工程观感质量检查记录第一部分表格设计汇总和填写要求说明一、表格设计根据榆林--濮阳--济南输气管道工程隧道穿越图纸说明书中主要标准规范：1）《铁路隧道工程施工质量验收标准》（TB10417-2003）;2）《锚杆喷射混凝土支护技术规范》GB50086-2001；3）《爆破安全技术规程》GB6722-2003；4）《砌体结构设计规范》GB50003-2001；5)《地下工程防水技术规范》(GB50108－2001);6）《工程测量规范》（GB50026-93）;及规范中涉及到的相关施工规范的规定，对隧道工程施工用的表格进行收集、汇总。其它表格(如建设工程监理用表格等)采用《榆林－济南输气管道工程交工技术文件编制规定》内容规定的表格。二、本手册表格的种类根据榆林--濮阳--济南输气管道工程隧道穿越图纸要求和相应隧道施工中的施工验收以及施工验收规范中要求的隧道施工的标准规范，把隧道施工用表格分为三类17种59张。 第一类，施工记录表格，是指承包人对分项工程施工并经专业监理工程师确认的信息记录的表格。共计10种10张。第二类，质量检验评定表，是指承包人和项目监理机构按照《铁路隧道工程施工质量验收标准》（TB10417-2003）、《锚杆喷射混凝土支护技术规范》GB50086-2001分别对工程质量自检和抽检，进行评定所记录的相关信息的表格。共计1种38张。第三类，竣工（交工）验收表格，是指业主组织承包人和项目监理机构等有关单位进行交工验收，项目立项批准单位组织所有参建单位进行竣工验收记录项目评价信息的表格。共计6种11张。三、表格样式组成表格分表头、正文两部分。表头部分为固定格式，正文部分为可调部分，具体要求是：1）表头部分含：单位工程；分部工程；分项工程、验收部位；施工单位、项目负责人；施工质量验收标准名称及编号。2）正文部分是除表头以外的部分。四、表格样式的幅面、纸张、字体要求，表格填写的要求详见《榆林－济南输气管道工程交工技术文件编制规定》的相关要求。五、隧道工程单位工程划分及编码隧道工程在《榆林－济南输气管道工程交工技术文件编制规定》“第一部分交工技术文件编制、整理、归档规定”(四)工程项目划分与资料编号原则单项工程划分及编码为07，YJ表示工程的“榆”“济”两个汉语拚音字头。 本隧道工程建设项目划分编码采用13位制，命名及分配如下：单项工程编码单位工程编码分部工程编码分项工程编码检验批编码YJ-07-XX-XX-XX-XXX工程项目代码榆林-济南输气管道工程隧道工程单位工程划分及编码单位工程编码单位工程名称备注YJ-07-01黄河穿越隧道工程YJ-07-02薛公岭隧道工程YJ-07-03里庄隧道工程YJ-07-04后百曹隧道工程新增隧道YJ-07-05贾家隧道工程新增隧道YJ-07-07青龙山隧道工程新增隧道YJ-07-07牛抱泉山隧道工程新增隧道YJ-07-08龙门隧道工程新增隧道YJ-07-09苇水隧道工程YJ-07-10遮峪隧道工程YJ-07-11骡断岭隧道工程YJ-07-12老爷庙隧道工程第二部分隧道工程施工记录表格高程测量记录单位工程名称工程编号测量仪器测量时间年月日部位、线路、桩号设计标高实测误差附图及说明 检查结论：施工单位监理单位测量员：质量检查员：技术负责人：年月日监理工程师：年月日 超探施工记录单位工程名称工程编号超探设备工程部位操作人超探方法或附图检查意见记录人年月日质量检查员年月日技术负责人年月日现场监理年月日 探水钻孔施工记录单位工程名称工程编号钻机型号工程部位成孔方法操作人孔径实际倾角日期回次进尺岩芯长度(m/个)总进尺(m)地质情况描述备注记录人年月日质量检查员年月日技术负责人年月日现场监理年月日 沉降观测记录单位工程名称工程编号施工单位施工合同编号观测部位沉降观测日期自年月日起至年月日起观测点布置简图：水准点编号位置高程观测点观测日期实测高程本期沉降量(m)总沉降量(m)说明施工单位监理单位测量人：质量检查员：技术负责人：年月日专业监理工程师：总监理工程师：年月日 隧道现场监控沉量测量记录工程名称工程编号.埋设日期年月日开挖日期年月日初读数日期年月日测点编号测点号附注记要测量值日期时间检查验收意见：年月日施工技术负责人：年月日监理工程师：年月日质量检查员：年月日 隐蔽工程检查记录工程名称工程编号工程部位记录地点记录内容∶隐蔽内容相关证明材料规格型号材质单编号检验报告编号规格型号材质单编号检验报告编号检查验收意见：年月日施工技术负责人年月日监理工程师年月日质量检查员年月日项目(分)部年月日 隧道验收观测记录工程名称工程编号观测部位施工单位序号观测点观测日期本期沉隆量总沉降量说　　明　观测人检查意见：记录人年月日质量检查员年月日技术负责人年月日现场监理年月日 隧道断面验收记录单位工程名称工程编号施工单位工程部位设计断面尺寸序号宽偏差高偏差备注记录人：年月日质量检查员：年月日技术负责人：年月日现场监理：年月日项目(分部)：年月日 隧道成洞净空检查记录工程名称工程编号施工日期衬砌检查里程围岩级别检查日期序号检查部位允许值检查频率实测值设计值（m）偏差（cm）距中线的平距（m）高程（m）半径或隧道半宽度（m）11点（拱顶点）不小于设计2232ˊ4353ˊ6474ˊ8595ˊ10底板左侧11底板右侧12隧道底中线设计高程附注：附草图（或照片）、检查验收意见：年月日施工技术负责人年月日监理工程师年月日质量检查员年月日项目(分部)年月日 隧道总体实测检查记录工程名称工程编号桩号及部位施工日期年月日检验日期年月日序号检查项目规定值或允许偏差检查方法与频率检验结果1隧道宽度（mm）不小于设计值每20m（曲线）或50m（直线）用尺量一个断面宽度2隧道净高（mm）不小于设计值每20m（曲线）或50m（直线）用尺量一个断面，每断面量3点3隧道轴线偏位（mm）20每20m（曲线）或50m（直线）用经纬仪检查一处4边坡﹑仰坡不小于设计值用坡度板检查外观要求1﹑洞内排水沟不淤积﹑不堵塞﹑拱部边边墙不滴水﹑不冒水﹑不渗水。2﹑砼无裂缝﹑不露筋﹑蜂窝麻面面积不超过该面积的1%。实际检查验收意见：年月日施工技术负责人年月日专业监理工程师年月日质量检查员年月日项目(分部)年月日 第三部分隧道工程施工质量检验评定表格隧道工程施工质量验收的划分及编号隧道工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。单位工程应按一个完整工程或一个相当规模的施工范围划分，并按下列原则确实：1一座隧道宜作为一个单位工程，长隧道和特长隧道可按施工标段划分为若干单位工程。2独立明洞（或棚洞）可作为一个单位工程。分部工程应按一个完整部位或主要结构及施工阶段划分；分项工程应按工种、工序、材料、施工工艺等划分；检验批可根据施工及质量控制和验收需要按施工段或部位等划分。隧道工程的分部工程、分项工程和检验批的具体划分及编号应符合下列各表的规定。隧道分部工程、分项工程、检验批划分及编号（隧道单位工程编号YJ07□□）分部工程分项工程检验批规模检验批编号检验批表格所在页码01洞口工程01开挖每个洞口YJ07□□0101□□□02砌体每个砌筑段YJ07□□0102□□□03钢筋每个安装段YJ07□□0103□□□04洞门模板每个安装段YJ07□□0104□□□05混凝土每个浇注段YJ07□□0105□□□02洞身开挖01洞身开挖每个开挖循环YJ07□□0201□□□02粉喷桩每个基坑YJ07□□0202□□□03支护01喷射混凝土每个喷射段YJ07□□0301□□□02锚杆每个安装段YJ07□□0302□□□03钢筋网每个安装段YJ07□□0303□□□04钢架每榀YJ07□□0304□□□05管棚每环YJ07□□0305□□□07超前小导管每环YJ07□□0307□□□0401衬砌模板每个安装段YJ07□□0401□□□ 衬砌02钢筋每个安装段YJ07□□0402□□□03混凝土每个浇注段YJ07□□0403□□□04喷射混凝土每个喷射段YJ07□□0404□□□续表分部工程分项工程检验批规模检验批编号检验批表格所在页码04衬砌05底板每个浇注段YJ07□□0405□□□07仰拱每个浇注段YJ07□□0407□□□07仰拱填每个浇注段YJ07□□0407□□□08回填注浆每个注浆段YJ07□□0408□□□05防水和排水01洞口防排水每个洞口YJ07□□0501□□□02洞内排水沟（槽）20mYJ07□□0502□□□03施工缝与变形缝处理每处YJ07□□0503□□□04防水板防水每个铺设段YJ07□□0504□□□05涂料防水层防水500m2YJ07□□0505□□□07注浆防水每个作业循环YJ07□□0507□□□07盲管（沟）每个衬砌浇筑段YJ07□□0507□□□07辅助坑道及附属洞室01开挖每个开挖循环YJ07□□0701□□□02喷射混凝土每个喷射段YJ07□□0702□□□03锚杆每个安装段YJ07□□0703□□□04钢筋网每个安装段YJ07□□0704□□□05钢架每榀YJ07□□0705□□□07管棚每环YJ07□□0707□□□07超前小导管每环YJ07□□0707□□□08钢筋每个安装段YJ07□□0708□□□09模板每个安装段YJ07□□0709□□□10混凝土每个浇注段YJ07□□0710□□□11坑道口及其封闭每个口YJ07□□0711□□□07附属设施01运营通风土建工程每处YJ07□□0701□□□02消防每处YJ07□□0702□□□03电缆槽100mYJ07□□0703□□□08明洞工程01明洞开挖每个开挖循环YJ07□□0801□□□02模板每个安装段YJ07□□0802□□□03钢筋每个安装段YJ07□□0803□□□04混凝土每个浇注段YJ07□□0804□□□ 05明洞防排水每施工段YJ07□□0805□□□07回填每个施工段YJ07□□0807□□□洞口开挖检验批质量验收记录表YJ07□□0101□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1开挖尺寸边坡第3.2.1条仰坡2基底地基承载力端墙第3.2.2条翼墙挡土墙一般项目1洞门排水沟位置第3.2.3条深度坡度洞门截水沟位置深度坡度施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日 说明主控项目1．隧道门边坡、仰坡开挖范围及尺寸应符合设计要求。检验数量：施工单位、监理单位全验。检验方法：查对设计图，观察、尺量。2．隧道门端墙、翼墙、挡土墙基底的地基承载力必须符合设计要求。检验数量：施工单位每个洞口检测不少于3处，当洞口处岩土体不均匀应适当增加检测点。监理单位见证检测不少于1处。检验方法：施工单位采用静力触探试验或标准贯入试验检测，必要时采用载荷试验检测。监理单位检查全部检测报告并进行见证检测。一般项目1．隧道门排水沟、截水沟的开挖位置、深度、坡度应符合设计要求。检验数量：施工单位每个洞口检查不少于10点。检验方法：施工单位观察、水准测量、尺量。砌体工程检验批质量验收记录表YJ07□□0102□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1水泥第3.2.1条2外加剂第3.2..2条3料石、砌块强度等级第3.2..3条4砂浆用砂第3.2.4条5砂浆用水第3.2.5条6料石类别、规格、质量第3.2.6条7砂浆配合比第3.2.7条8砂浆强度等级第3.2.8条9砌缝宽度、位置、砌筑方式第3.2.9条10砌体养护第3.2.10条一般项目1沉降缝、泄水孔、第3.2.11条2砌体表面质量第3.2.12条3允许偏差（mm）底、顶面高程片石基础±25墙±15料石砌块基础±25墙±15砌体厚度片石基础 墙料石砌块基础墙平整度料石砌块墙10施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．水泥质量必须符合《铁路隧道工程施工质量验收标准》（TB10417—2003）第7.3.1条的规定。2．外加剂质量必须符合《铁路隧道工程施工质量验收标准》（TB10417—2003）第7.3.4条的规定。3．砌体工程所用石材和混凝土砌块的强度等级必须符合设计要求，石材的其他品质指标尚应符合下列规定：（1）在最冷月平均气温低于－15℃或－5℃～－15℃的地区使用的石材，其抗冻性指标应分别符合冻融循环25次或15次的要求，且表面无破坏迹象；（2）浸水和潮湿地区主体工程的石材软化系数不得小于0.8。检验数量：石材：同产地的石材至少抽取一组试件进行强度检验。最冷月平均气温低于－5℃和浸水潮湿地区，应各增加一组抗冻性指标和软化系数检验的试件。砌块：同生产条件，且连续生产的砌块，其混凝土抗压强度检验数量应符合《铁路隧道工程施工质量验收标准》（TB10417—2003）第7.3.9条的规定。施工单位全部检验，监理单位见证取样检测或平行检验次数为施工单位检验次数的20%或10%，但至少一次。检验方法：施工单位进行石材强度、抗冻性、软化系数和砌块强度试验。监理单位检查试验报告并进行见证取样检测或平行检验。4．砂浆用砂应按批进行检验，其颗粒级配、细度模数和坚固性指标应符合国家现行标准《普通混凝土用砂质量标准及检验方法》（JGJ52）的规定，含泥量不宜大于5%，泥块含量应符合铁道部现行《铁路混凝土与砌体工程施工质量验收标准》（TB10424）附录B的规定。检验数量：同一产地、同一品种、同一规格且连续进场的细骨料，每400m3或600t为一批，不足400m3或600t也按一批计。施工单位每批抽检一次。监理单位见证取样检测次数为施工单位抽检次数的20%，但至少一次。检验方法：施工单位观察、试验。监理单位检查进场试验报告并进行见证取样检测。5．拌制砂浆宜采用饮用水，当采用其他水源时，水质必须符合现行国家标准《混凝土拌合用水标准》（JGJ63）的规定。检验数量：同水源施工单位试验检查不应少于一次，监理单位见证试验。检验方法：施工单位做水质分析试验，监理单位检查试验报告，见证试验。6．洞口工程砌筑所用材料应符合设计要求。石料类别、规格和质量要求应符合《铁路混凝土与砌体工程施工质量验收标准》（TB10424—2003）附录B的规定。检验数量：施工单位、监理单位全部检查。检验方法：观察和尺量。7．洞口工程砌筑所用砂浆的配合比必须根据原材料性能、砂浆的技术条件和设计要求进行配合比设计，并通过试配试验调整后确定。砂浆配合比设计、试件制作、养护及抗压强度取值应符合《铁路混凝土与砌体工程施工质量验收标准》（TB10424—2003）附录E的规定。检验数量：施工单位对同类型、同强度等级的砂浆至少进行一次砂浆配合比设计。监理单位全部检查。检验方法：施工单位进行配合比选定试验。监理单位检查配合比选定单。8．洞口工程砌筑所用砂浆的强度等级必须符合设计要求。用于检查砂浆强度的试件应在搅拌机出料口随机抽样制作。检验数量：同类型、同强度等级每100m3砌体为一批，不足100m3也按一批计。施工单位每批检验一次。监理单位见证取样检测或平行检验次数为施工单位检验次数的20%或10%，但至少一次。检验方法：施工单位进行砂浆强度试验。监理单位检查砂浆强度试验报告并进行见证取样检测或平行检验。9．洞口工程砂浆砌体砌缝宽度、位置和砌筑方式应符合《铁路隧道工程施工质量验收标准》（TB10417—2003）第3.2.9条的规定。10．砌体砌筑完毕应及时覆盖，并经常洒水保持湿润，常温下养护期不得小于7d。检验数量：施工单位、监理单位全部检查。检验方法：观察。一般项目 1．沉降缝、泄水孔位置和数量应符合设计要求。检验数量：施工单位全部检查。检验方法：观察、尺量和计数检查。2．洞口工程砌体表面应砂浆饱满、砌缝整齐。宽度和错缝距离符合规定，无脱落和裂纹。沉降缝整齐垂直，上下贯通。泄水孔坡度向外，无堵塞现象。检验数量：施工单位全部检查。检验方法：观察和尺量。3．砌体尺寸的允许偏差和检验方法应符合下表的规定。砌体尺寸的允许偏差和检验方法序号项目允许偏差（mm）检验方法检验数量基础墙1底、顶面高程片石±25±15测量不少于5处施工单位全部检查料石、砌块±25±152砌体厚度片石+300+200尺量不少于5处料石、砌块+150+1003表面平整度料石、砌块——102m靠尺和楔型塞尺检查，不少于3处钢筋工程检验批质量验收记录YJ07□□0103□□□YJ07□□0402□□□YJ0□□60705□□□YJ07□□0803□□□YJ070708□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1钢筋材质第3.3.1条2钢筋品种、级别、规格、数量第3.3.2条3钢筋品种、级别、规格、数量第3.3.3条4钢筋接头质量第3.3.4条5钢筋加工第3.3.5条一般项目1钢筋接头设置第3.3.7条2钢筋外观质量第3.3.9条3钢筋加工允许偏差（mm）受力钢筋全长L≤5000±10L>5000±20弯起筋弯折位置20箍筋内净尺寸±54钢筋安装允许偏差（mm）双排钢筋上下排间距±15同排受力筋水平间距拱部±10边墙±20分布钢筋间距±20 箍筋间距±20钢筋保护层厚度施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．钢筋进场时，必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013）和《钢筋混凝土用热轧带肋钢筋》（GB1499）等的规定和设计要求。检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢筋，每60t为一批，不足60t也按一批计。施工单位每批抽检一次。监理单位见证取样检测或平行检验，抽检次数为施工单位抽检次数的20%或10%，但至少一次。检验方法：施工单位检查每批质量证明文件和进行试验。监理单位检查全部质量证明文件和试验报告，并进行见证取样检测或平行检验。2．钢筋品种、级别、规格和数量必须符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察，钢尺检查。3．钢筋的连接方式必须符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察。4．钢筋接头的技术条件和外观质量应符合现行铁道行业标准《铁路混凝土与砌体工程施工质量验收标准》（TB10424—2003）附录A的规定。钢筋焊接接头，应按批抽取试件作力学性能检验，其质量必须符合现行国家标准《钢筋焊接及验收规程》（JGJ18）的规定和设计要求。承受静力荷载为主的直径为28～32mm带肋钢筋采用冷挤压套筒连接接头，应按批抽取试件作力学性能检验，其质量必须符合现行国家标准《带肋钢筋套筒挤压连接技术规程》（JGJ108）的规定和设计要求。检验数量：焊接接头和冷挤压套筒连接接头的力学性能检验以同级别、同规格、同接头型式和同一焊工完成的每200个接头为一批，不足200个也按一批计。施工单位每批抽检一次。监理单位见证检测次数为施工单位抽检次数的20%，但至少一次。检验方法：钢筋接头外观质量检验，施工单位、监理单位观察和尺量。焊接接头、冷挤压套筒连接力学性能检验，施工单位作拉伸试验，闪光对焊接头增作冷弯试验。监理单位检查力学性能试验报告并进行见证取样检测。5．钢筋的加工应符合设计要求。当设计未提出要求时，应符合下列规定：（1）受拉热轧光圆钢筋的末端应作180°弯钩，其弯曲直径dm不得小于钢筋直径的2.5倍，钩端应留有不小于钢筋直径3倍的直线段。（2）受拉热轧光圆和带肋钢筋的末端，当设计要求采用直角形弯钩时，直钩的弯曲直径dm不得小于钢筋直径的5倍，钩端应留有不小于钢筋直径3倍的直线段。（3）弯起钢筋应弯成平滑的曲线，其弯曲半径不得小于钢筋直径的10倍（光圆钢筋）或12倍（带肋钢筋）。（4）用光圆钢筋制成的箍筋，其末端应作不小于90°的弯钩，有抗震等特殊要求的结构应作135°或180°的弯钩；弯钩的弯曲直径应大于受力钢筋直径，且不得小于箍筋直径的2.5倍；弯钩端直线段的长度，一般结构不得小于箍筋直径的5倍，有抗震等特殊要求的结构，不得小于箍筋直径的10倍。检验数量：施工单位按钢筋编号各抽检10%，且各不少于3件。监理单位平行检验数量为施工单位抽检数量的10%，且各不少于一件。检验方法：尺量。一般项目1．钢筋加工允许偏差应符合下表的规定：钢筋加工允许偏差（mm）序号名称允许偏差（mm）检验方法检验数量L≤5000L＞50001受力钢筋顺长度方向的全长±10±20尺量施工单位按钢筋编号各抽检10%，且各不少于3件2弯起钢筋的弯折位置203箍筋内净尺寸±52．钢筋接头应设置在承受应力较小处，并应分散布置。配置在“同一截面”内受力钢筋接头的截面面积，占受力钢筋总截面积的百分率应符合设计要求。当设计无要求时应符合下列规定：（1）焊（连）接接头在受拉区不得大于50%，轴心受拉构件不得大于25%；（2）绑扎接头在构件的受拉区，不得大于25%，在受压区不得大于50%；（3）钢筋接头应避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的10倍；（4）在同一根钢筋上应少设接头。“同一截面” 内，同一根钢筋上不得超过一个接头。注：两焊（连）接接头在钢筋直径的35倍范围且不小于500mm以内、两绑扎接头在1.3倍搭接长度范围且不小于500mm以内，均视为“同一截面”。检验数量：全部检查。检验方法：观察和尺量。3．安装及保护层厚度允许偏差应符合设计要求和下表规定。钢筋安装及保护层厚度允许偏差（mm）序号名称允许偏差检验方法检验数量1双排钢筋，上排钢筋与下排钢筋间距±15尺量两端、中间各一处施工单位全部检查2同一排中受力钢筋水平间距拱部±10边墙±203分布钢筋间距±20尺量连续3处4箍筋间距±205钢筋保护层厚度尺量两端、中间各2处4．钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。检验数量：施工单位全部检查。检验方法：观察。洞口模板及支架工程检验批质量验收记录表YJ07□□0104□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1模板及支架材料质量、结构形式第3.5.1条2模板安装要求第3.5.2条3承重模板及支架拆除第3.5.3条一般项目1非承重模板拆除第3.5.6条2允许偏差（mm）模板轴线偏移15模板表面平整度5相邻模板高低差2底、顶面高程±103预留孔洞中心线位置10尺寸预埋件中心线位置3 施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．模板及支（拱）架的材料质量及结构必须符合施工工艺设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察和尺量。2．模板安装必须稳固牢靠，接缝严密，不得漏浆。模板与混凝土的接触面必须清理干净并涂刷隔离剂。浇筑混凝土前，模板内的积水和杂物应清理干净。检验数量：施工单位、监理单位全部检查。检验方法：对照模板工艺设计资料，观察检查。3．隧道门端墙、翼墙模板及支架拆除时，除设计有特殊规定外，混凝土强度必须达到设计强度的75%。检验数量：施工单位、监理单位全部检查。检验方法：施工单位拆模前进行一组同条件养护试件强度试验。监理单位检查强度试验报告或见证试验。一般项目1．模板安装允许偏差应符合下表的规定。模板安装允许偏差和检验方法序号项目允许偏差（mm）检验方法检验数量1基础轴线偏移15尺量，每边不少于2处施工单位全部检查2模板表面平整度52m靠尺，不少于3处3相邻两模板表面高低差2尺量4底、顶面高程±10测量，不少于6处检验数量：施工单位全部检查。2．预埋件和预留孔洞的留置应符合下表的规定。预埋件和预留孔洞的允许偏差和检验方法序号项目允许偏差（mm）检验方法检验数量1预留孔洞中心线位置10尺量施工单位全部检查尺寸尺量不少于2处2预埋件中心线位置3尺量3．拆除截水沟、排水沟等非承重结构模板时，混凝土强度应保证其表面及棱角不受损伤。 检验数量：施工单位全部检查。检验方法：观察。混凝土（原材料及配合比）检验批质量验收记录表（Ⅰ）YJ07□□0105□□□YJ07□□0403□□□YJ07□□0405□□□YJ07□□0407□□□YJ07□□0407□□□YJ07□□0708□□□YJ07□□0804□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1水泥第3.6.1条2细骨料第3.6.2条3粗骨料第3.6.3条4外加剂第3.6.4条5掺和料第3.6.5条6碱活性骨料总碱含量第3.6.6条7拌合用水第3.6.7条8配合比设计第3.6.8条一般项目1坍落度第3.6.13条2原材料称量允许偏差水泥掺合料水外加剂工厂和搅拌站±1%工地±2%细骨料粗骨料工厂和搅拌站±2%工地±3%施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师 年月日说明主控项目1．水泥进场时，必须按批对其品种、级别、包装或散装仓号、出厂日期等进行验收，并对其强度、凝结时间、安定性进行试验，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定。当在使用中对水泥质量有怀疑或水泥出厂日期超过3个月（快硬硅酸盐水泥逾一个月）时，必须再次进行强度试验，并按试验结果使用。钢筋混凝土结构严禁使用含氯化物的水泥。当使用具有潜在碱活性骨料时，应要求厂方提供水泥中碱含量值，并选用碱含量符合要求的水泥。耐腐蚀混凝土应对所用的水泥的矿物成分进行分析。检验数量：同生产厂家、同等级、同品种、同批号且连续进场的水泥，散装水泥每500t为一批，袋装水泥每200t为一批，当不足上述数量时，也按一批计，施工单位每批抽样不少于一次。耐腐蚀混凝土所用的水泥的矿物成分开工前检查一次。监理单位平行检验或见证取样检测，抽检次数为施工单位抽检次数的10%或20%，但至少一次。检验方法：施工单位检查产品合格证、出厂检验报告并进行强度、凝结时间、安定性试验。监理单位检查全部产品合格证、出厂检验报告、进场试验报告并进行平行检验或见证取样检测。2．拌制混凝土所用的细骨料，应按批进行检验，其颗粒级配、细度模数和坚固性指标应符合国家现行标准《普通混凝土用砂质量标准及检验方法》（JGJ52）的规定，含泥量、泥块含量应符合铁道部现行《铁路混凝土与砌体工程施工质量验收标准》（TB10424）附录B的规定。抗渗混凝土宜采用中砂，其含泥量不应大于2%。检验数量：同一产地、同一品种、同一规格且连续进场的细骨料，每400m3或600t为一批，不足400m3或600t也按一批计。施工单位每批抽检一次。监理单位见证取样检测次数为施工单位抽检次数的20%，但至少一次。检验方法：施工单位观察、试验。监理单位检查进场试验报告并进行见证取样检测。3．拌制混凝土所用的粗骨料，应按批进行检验，其颗粒级配、压碎指标值、针片状颗粒含量应符合现行铁道行业标准《铁路混凝土与砌体工程施工质量验收标准》（TB10424）附录C的规定。抗渗混凝土宜采用连续级配，其最大粒径不应大于40mm，含泥量不应大于2%，泥块含量不应大于0.25%。耐腐蚀混凝土粗骨料不得受当地腐蚀介质污染，并应符合现行铁道行业标准《铁路混凝土与砌体工程施工质量验收标准》（TB10424）附录C对C30及以上混凝土的规定，其坚固性指标不得大于8％；最大粒径不得大于40mm。检验数量与检验方法同细骨料。4．混凝土外加剂进场时，必须按批对减水率、凝结时间差、抗压强度比进行检验，其质量必须符合《混凝土外加剂》（GB8076）、《混凝土外加剂应用技术规范》（GB50119）等现行国家标准和其它有关环境保护的规定。检验数量：同一生产厂家、同一批号、同一品种、同一出厂日期且连续进场的外加剂，每50t为一批，不足50t时，也按一批计。施工单位每批抽检一次。监理单位见证取样检测次数为施工单位抽检次数的20%，但至少一次。检验方法：施工单位检查产品合格证、出厂检验报告并进行试验。监理单位检查全部产品合格证、出厂检验报告、进场试验报告并进行见证取样检测。5．混凝土掺用的矿物掺合料，应按批对细度、含水率、需水量比、抗压强度比进行检验，其质量应符合《用于水泥和混凝土中的粉煤灰》（GBl596）和《用于水泥和混凝土中的粒化高炉矿碴粉》（GB／T18046）等现行国家标准的规定。检验数量：同一品种、同一等级且连续进场的矿物掺合料，每200t为一批，当不足200t时，也按一批计。施工单位每批抽检一次。监理单位见证取样检测次数为施工单位抽检次数的20%，但至少一次。检验方法：施工单位检查产品合格证、出厂检验报告并进行试验。监理单位检查全部产品合格证、出厂检验报告和进场试验报告并进行见证取样检测。6．当使用具有潜在碱活性骨料时，混凝土中的总碱含量应符合现行铁道行业标准《铁路混凝土工程预防碱－骨料反应技术条件》（TB/T30504）的规定和设计要求。检验数量：施工单位对每一混凝土配合比进行一次总碱含量计算。监理单位全部检查。检验方法：施工单位计算。监理单位检查计算单。7．拌制混凝土宜采用饮用水，当采用其他水源时，水质必须符合现行国家标准《混凝土拌合用水标准》（JGJ63）的规定。耐腐蚀混凝土应对环境水的性质进行测定。检验数量：同水源施工单位试验检查不应少于一次，监理单位见证试验。耐腐蚀混凝土施工单位应在开工前及施工过程中各检查一次，监理单位见证试验。检验方法：施工单位做水质分析试验，监理单位检查试验报告，见证试验。8．混凝土配合比应根据原材料性能、混凝土的技术条件和设计要求，按照国家现行标准《普通混凝土配合比设计规程》（JGJ55）的有关规定，通过试拌调整后确定。对于抗渗等级为P6及以上的混凝土，抗渗试验时，其抗渗压力应比设计要求提高0.2MPa，水灰比不应大于0.60。当对抗冻性、抗腐蚀性有特殊要求时，应按设计要求进行配合比设计并进行抗冻性及抗腐蚀性试验，其技术参数必须符合设计和国家现行有关规范要求。检验数量：施工单位对同强度等级、同性能混凝土进行一次混凝土配合比设计。监理单位全部检查。检验方法：施工单位进行配合比选定试验。监理单位检查配合比选定单。一般项目1．混凝土拌合物的坍落度应符合设计配合比要求。检验数量：施工单位每工作班不少于一次。检验方法：坍落度试验。2．混凝土原材料每盘称量的允许偏差应符合《铁路隧道工程施工质量验收标准》（TB10417—2003）第7.3.18条规定。检验数量：施工单位每工作班抽查不少于一次。检验方法：复称。 洞口混凝土（施工）工程检验批质量验收记录表（Ⅱ）YJ07□□0105□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1混凝土强度等级第3.6.9条2施工缝、变形缝的位置和处理第3.6.10条3混凝土运输、浇筑、间歇时间第3.6.11条4混凝土养护第3.6.12条一般项目1施工配合比第3.6.14条2泄水孔位置、数量第3.6.16条4隧道门混凝土表面质量第3.6.17条5允许偏差（mm）端墙翼墙结构外形尺寸基础轴线偏差15表面平整度5高程±10结构厚度－10施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目 1．混凝土强度等级必须符合设计要求，混凝土强度试件应在混凝土的浇筑地点随机抽样制作。试件的取样与留置必须符合下列规定：（1）每拌制100盘且不超过100m3的同一配合比混凝土，取样不得少于一次；（2）每工作班拌制的同一配合比混凝土不足100盘时，取样不得少于一次；（3）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。检验数量：施工单位全部检查。监理单位见证取样检测或平行检验的次数分别为施工单位检查次数的20%和10%，但至少一次。检验方法：施工单位进行混凝土抗压强度试验。监理单位检查混凝土强度试验报告并进行见证取样检测或平行检验。2．施工缝、变形缝的位置和处理应符合设计和施工技术方案的要求。检验数量：施工单位、监理单位全部检查。检验方法：观察和尺量。3．混凝土的运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝前将上一层混凝土浇筑完毕。当底层混凝土初凝后浇筑上一层混凝土时，应按施工缝进行处理。检查数量：施工单位、监理单位全部检查。检查方法：观察，检查施工记录。4．混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施，并应符合下列规定：（1）应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护。（2）混凝土浇水养护的时间：对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；对掺用缓凝型外加剂或有抗渗等要求的混凝土，不得少于14d。（3）浇水次数应能保持混凝土处于湿润状态；混凝土养护用水应与拌合用水相同。（4）采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并应保持塑料布内有凝结水。（5）混凝土强度达到1.2MPa前，不得在其上踩踏或安装模板及支架。（6）当日平均气温低于5℃时，不得浇水。检验数量：施工单位、监理单位全部检查。检验方法：观察。一般项目1．混凝土拌制前，应测定砂、石含水率，并根据测试结果和理论配合比调整材料用量，提出施工配合比。检验数量：施工单位每工作班不应少于一次。检验方法：砂、石含水率测试。2．泄水孔位置、数量应符合设计要求。检验数量：施工单位全部检查。检验方法：观察、尺量和计数检查。3．隧道门表面应密实平整、颜色均匀，不得有露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角等缺陷。检验数量：施工单位全部检查。检验方法：观察。4．道门端墙、翼墙结构外形尺寸允许偏差应符合下表的规定。隧道门端墙、翼墙结构几何尺寸允许偏差序号项目允许偏差（mm）检验方法检验数量1基础轴线偏差15测量，每边不少于2处施工单位全部检查2表面平整度52m靠尺，不少于3处3高程±10测量，不少于2处4结构厚度－10钻孔检查或尺量，不少于2处洞身开挖检验批质量验收记录表YJ07□□0201□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录 主控项目1开挖中线和高程第条2开挖方法3欠挖第5.2.2条一般项目1炮眼痕迹保存率第5.2.3条2开挖断面允许超挖值（cm）拱部Ⅰ级围岩平均线性超挖10最大超挖20Ⅱ~Ⅳ级围岩平均线性超挖15最大超挖25Ⅴ~Ⅵ级围岩平均线性超挖10最大超挖15边墙平均线性超挖10施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．隧道开挖断面的中线、高程必须符合设计要求。检验数量：施工单位每一开挖循环检查一次，监理单位抽查。检验方法：激光断面仪、全站仪、经纬仪、水准仪测量。2．隧道开挖方法应符合监理单位（建设单位）批复的施工组织设计。检验数量：工法转换时施工单位、监理单位全部检查。检验方法：查对施工组织设计、观察。3．隧道不应欠挖。当围岩完整、石质坚硬时，方允许岩石个别突出部分（每1m2不大于0.1m2）侵入衬砌，整体式衬砌应小于10cm，其它衬砌不应大于5cm。拱脚和墙脚以上1m内断面严禁欠挖。检验数量：施工单位、监理单位每一开挖循环检查一次。 检验方法：施工单位采用激光断面仪、全站仪、经纬仪量测周边轮廓断面，绘断面图与设计断面核对。监理单位现场核对开挖断面，必要时采用仪器测量。一般项目1．光面爆破或预裂爆破的炮眼痕迹保存率，硬岩应大于等于80%，中硬岩应大于等于60%，并在开挖轮廓面上均匀分布。检验数量：每一爆破开挖循环检查一次。检验方法：查钻爆设计方案，观察、目测炮眼痕迹保存率。2．隧道开挖断面允许超挖值应符合下表的规定。隧道开挖断面允许超挖值（cm）围岩级别开挖部位III～IVV、VI检验数量检验方法拱部平均线性超挖10平均线性超挖15平均线性超挖10每一开挖循环检查一个断面激光断面仪、全站仪测量周边轮廓线，绘断面图与设计断面核对最大超挖值20最大超挖值25最大超挖值15边墙平均10平均10平均10注：①平均线性超挖值=超挖横断面积/爆破设计开挖断面周长（不包括隧底）；②最大超挖值：指最大超挖处至设计开挖轮廓切线距离；③炮眼深度大于3m时，允许超挖值可根据实际情况另行规定。隧底开挖检验批质量验收记录表YJ07□□0202□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1欠挖第5.2.1条2边墙基础与隧底清理第5.2.2条3基底加强处理第5.2.3条一般项目1水沟开挖第5.2.4条2隧底允许最大平均超挖值第5.2.5条 施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．隧底开挖底部高程应符合设计要求。隧底范围岩石局部突出每平方米内不应大于0.1m２，侵入断面不大于5cm。检验数量：施工单位每一开挖循环检查一次，监理单位按20%比例抽验。检验方法：仪器量测。2．边墙基础及隧底地质情况应满足设计要求，基底内无积水浮渣。检验数量：施工单位、监理单位每一开挖循环检查一次。检验方法：查工程检查证，观察。3．当基底需要进行加强处理时，应符合设计要求。检验数量：施工单位、监理单位每处检查一次。检验方法：施工单位、监理单位按相关地基处理国家及行业施工质量验收标准进行检查验收。一般项目1．水沟应与边墙基础同时开挖，且一次成型。边墙基础高程应符合设计要求。检验数量：每一开挖循环检查一次。检验方法：仪器测量、观察。2．隧底轮廓符合设计要求，隧底允许最大平均超挖值为10cm。检验数量：每一开挖循环检查一次。检验方法：仪器测量。喷射混凝土支护检验批质量验收记录表YJ07□□0301□□□YJ07□□0702□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003 施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1水泥第6.2.1条2细骨料第条3粗骨料第6.2.3条4外加剂第6.2.4条5拌合用水第6.2.5条6配合比设计第6.2.6条7喷射混凝土强度第6.2.7条8喷射混凝土厚度第6.2.8条9钢纤维质量第6.2.9条10养护第6.2.10条一般项目1喷射方式、喷射工艺第6.2.11条2坍落度第6.2.12条3施工配合比第条4外观质量第6.2.15条5允许偏差水泥±2%粗、细骨料±3%水、外加剂±2%施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．喷射混凝土应优先采用硅酸盐水泥、普通硅酸盐水泥。水泥进场时，必须按批对其品种、级别、包装或散装仓号、出厂日期等进行验收，并对其强度、凝结时间、安定性进行试验，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定。当在使用中对水泥质量有怀疑或水泥出厂日期超过3个月（快硬硅酸盐水泥逾一个月）时，必须再次进行强度试验，并按试验结果使用。检验数量和检验方法见《铁路隧道工程施工质量验收标准》（TB10417—2003）第6.2.1条的规定。2．喷射混凝土所用的细骨料，应按批进行检验，其颗粒级配、坚固性指标应符合国家现行标准《普通混凝土用砂质量标准及检验方法》（JGJ52）的规定，细度模数应大于2.5，泥块含量应符合铁道部现行《铁路混凝土与砌体工程施工质量验收标准》（TB10424）附录B的规定，含泥量不应大于3%。检验数量：同一产地、同一品种、同一规格且连续进场的细骨料，每400m3或600t为一批，不足400m3或600t也按一批计。施工单位每批抽检一次。监理单位见证取样检测，抽检次数为施工单位抽检次数的20%，但至少一次。检验方法：施工单位现场取样试验。监理单位检查全部试验报告，见证取样检测。3．喷射混凝土所用的粗骨料，应按批进行检验，其颗粒级配、压碎指标值、针片状颗粒含量应符合 现行铁道行业标准《铁路混凝土与砌体工程施工质量验收标准》（TB10424）附录C的规定。粗骨料最大粒径不宜大于16mm，并宜采用连续粒级，含泥量不应大于1%。检验数量和检验方法同细骨料。4．混凝土外加剂进场时，必须按批对减水率、凝结时间差、抗压强度比进行检验，其质量必须符合《混凝土外加剂》（GB8076）、《混凝土外加剂应用技术规范》（GB50119）等现行国家标准和其它有关环境保护的规定。检验数量和检验方法见《铁路隧道工程施工质量验收标准》TB10417—2003第7.3.4条的规定。5．拌合用水宜采用饮用水，当采用其他水源时，水质必须符合现行国家标准《混凝土拌合用水标准》（JGJ63）的规定。检验数量：同水源施工单位试验检查不应少于一次，监理单位见证试验。检验方法：施工单位做水质分析试验，监理单位检查试验报告，见证试验。6．喷射混凝土的配合比设计应根据原材料性能、混凝土的技术条件和设计要求进行，并应符合下列规定：灰骨比宜为1：4~1：5，水灰比宜为0.40~0.50，砂率宜为45%~60%，水泥用量不宜小于400kg/m3。检验数量：施工单位对同强度等级、同性能喷混凝土进行一次混凝土配合比设计。监理单位全部检查。检验方法：施工单位进行配合比选定试验。监理单位检查配合比选定单。7．喷射混凝土的强度必须符合设计要求。用于检查喷混凝土强度的试件，可采用喷大板切割法。当不具备切割条件时也可采用边长为150mm的立方体无底试模，在其内喷射混凝土制作试件。试件成型的喷射方向应与边墙相同。当对强度有怀疑时，可在混凝土喷射地点采用凿方切割法或钻芯取样法随机抽取制作试件做抗压试验。检验数量：施工单位每一作业循环检验一次，每个断面至少在拱部和边墙各留置一组检验试件。监理单位见证取样检测或平行检验，检查次数分别为施工单位检查次数的20%和10%。检验方法：施工单位进行混凝土强度试验。监理单位检查混凝土强度试验报告并进行见证取样检测或平行检验。8．喷射混凝土的厚度应符合下列要求：平均厚度大于设计厚度；检查点数的60%及以上大于设计厚度；最小厚度不小于设计厚度的1/2，且不小于3cm。检验数量：施工单位每一作业循环检查一个断面，每个断面应从拱顶起，每间隔2m布设一个检查点检查喷混凝土的厚度。监理单位见证检查或按20%比例抽查。检验方法：施工单位、监理单位检查控制喷层厚度的标志或凿孔测量厚度。9．钢纤维喷射混凝土中的钢纤维宜采用普通碳素钢制成，并满足下列要求：钢纤维的品种、规格、性能应符合设计要求；钢纤维抗拉强度不得小于380MPa，并不得有油渍和明显的锈蚀。检验数量：同一生产厂家、同一批号、同一品种、同一出厂日期且连续进场的钢纤维原材料，按每5t为一批，当不足5t时，也按一批计。施工单位每批抽检一次。监理单位按20%的比例见证取样检测。检验方法：施工单位检查产品合格证、出厂检验报告并进行试验。监理单位检查全部产品合格证、出厂检验报告、试验报告并进行规定比例的见证取样检测。10．喷射混凝土后应进行初期养护，避免受低温、干燥、急剧温度变化等影响。检验数量：施工单位、监理单位全验。检验方法：观察。一般项目1．混凝土的喷射方式符合设计要求，施工时应分段、分片，由下而上，依次进行。混合料应随拌随喷，喷层厚度符合设计要求。检验数量：施工单位每一作业循环检查一个断面。检验方法：观察。2．喷射混凝土拌合物的坍落度应符合设计配合比要求。检验数量：施工单位每工作班不少于一次。检验方法：坍落度试验。3．喷射混凝土拌制前，应测定砂、石含水率，并根据测试结果和理论配合比调整材料用量，提出施工配合比。检验数量：施工单位每工作班不应少于一次。检验方法：砂、石含水率测试。4．喷射混凝土原材料每盘称量的偏差应符合《铁路隧道工程施工质量验收标准》（TB10417—2003）第6．2．14条的规定。5．喷混凝土表面应平顺，无裂缝及掉渣现象，锚杆头及钢筋无外露。检验数量：施工单位全验。检验方法：观察。锚杆检验批质量验收记录表□□YJ07□□0302□□□YJ07□□0703□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1锚杆材料质量第6.2.1条 2锚杆类型、规格、性能第6.2.2条3锚杆安装数量第6.2.3条4浆液配比与砂浆强度第6.2.4条5锚杆孔灌浆效果第6.2.5条一般项目1锚杆孔位置、方向、垫板第6.2.6条2锚杆用钢筋外观质量第6.2.8条3安装允许偏差（mm）锚杆孔距±150锚杆孔深±50施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．锚杆用钢筋进场时，必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013）和《钢筋混凝土用热轧带肋钢筋》（GB1499）等的规定和设计要求。检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢筋，每60t为一批，不足60t也按一批计。施工单位每批抽检一次。监理单位见证取样检测或平行检验，抽检次数为施工单位抽检次数的20%或10%，但至少一次。检验方法：施工单位检查每批质量证明文件和进行试验。监理单位检查全部质量证明文件和试验报告，并进行见证取样检测或平行检验。2．半成品、成品锚杆的类型、规格、性能等应符合设计要求和国家、行业有关技术标准的规定。检查数量：施工单位按进场的批次，每批次随机抽样3%进行检验。监理单位按20%的比例见证取样检测。检验方法：施工单位检查产品合格证、出厂检验报告并进行试验。监理单位检查全部产品合格证、出厂检验报告、试验报告并进行规定比例的见证取样检测。 3．锚杆安装的数量必须符合设计要求。检验数量：施工单位、监理单位现场逐根清点。检验方法：现场目测检查。4．砂浆锚杆采用的砂浆强度等级、配合比应符合设计要求。检查数量：施工单位每一作业段检查一次。监理单位按20%的比例见证取样检测。检验方法：施工单位进行配合比设计，做砂浆强度试验。监理单位检查配合比设计和试验报告，进行见证取样检测。5．锚杆孔内灌注砂浆应饱满密实。检验数量：施工单位全验，监理单位按20%的比例进行现场观察检查。检验方法：查施工记录、观察。一般项目1．锚杆孔应保持直线，一般情况下应保持与隧道衬砌法线方向垂直。当隧道内岩层结构面出露明显时，锚杆孔宜与岩层主要结构面垂直，锚杆垫板应与基面密贴。检验数量：施工单位全部检查。检验方法：观察2．锚杆安装允许偏差应符合下列规定：（1）锚杆孔距允许偏差为±150mm；（2）锚杆孔深允许偏差为±50mm。检验数量：施工单位按5%的比例随机抽样检查。检验方法：现场尺量。3．锚杆用钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。检验数量：施工单位全部检查。检验方法：观察。钢筋网检验批质量验收记录表YJ07□□0303□□□YJ07□□0704□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1钢筋网材料质量第7.3.1条2钢筋类型、规格、性能第6.3.2条3钢筋网制作第6.3.3条一般项目1钢筋网固定第6.3.5条 2钢筋网施工工艺第6.3.6条3钢筋外观质量第6.3.8条4允许偏差（mm）网格尺寸±105搭接长度±50施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．钢筋网用钢筋进场时，必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013）等的规定和设计要求。检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢筋，每60t为一批，不足60t也按一批计。施工单位每批抽检一次。监理单位见证取样检测或平行检验，抽检次数为施工单位抽检次数的20%或10%，但至少一次。检验方法：施工单位检查每批质量证明文件和进行试验。监理单位检查全部质量证明文件和试验报告，并进行见证取样检测或平行检验。2．钢筋网所使用的钢筋的类型、规格、性能等应符合设计要求和国家、行业有关技术标准的规定。检验数量：施工单位、监理单位全部检查。检验方法：观察，钢尺检查。3．钢筋网的制作应符合设计要求。检验数量：施工单位每批检验一次，随机抽样5片。监理单位抽检1片。检验方法、观察、尺量。一般项目1．钢筋网应与隧道断面形状相适应并与锚杆或其他固定装置联结牢固。检验数量：施工单位每批检验一次。检验方法：观察。 2．钢筋网宜在喷射一层混凝土后铺挂。采用双层钢筋网时，第二层钢筋网应在第一层钢筋网被混凝土覆盖及混凝土终凝后进行铺设。检验数量：施工单位每批检验一次。检验方法：观察、施工记录。3．筋应冷拉调直后使用，钢筋表面不得有裂纹、油污、颗粒状或片状锈蚀。检验数量：施工单位每批检验一次。检验方法：观察。4．钢筋网的网格间距应符合设计要求，网格尺寸允许偏差为±10mm。检验数量：施工单位每批检验一次，随机抽样5片。检验方法：尺量。5．钢筋网搭接长度应为1～2个网孔，允许偏差为±50mm。检验数量：施工单位每批检验一次，随机抽样5片。检验方法：尺量。钢架检验批质量验收记录表YJ07□□0304□□□YJ07□□0705□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1钢架材料质量第6.5.1条2材料品种、级别、规格、数量第条3钢架的弯制及结构尺寸第6.5.3条4钢架安装位置、接头连接、纵向拉杆第6.5.4条5钢架缝隙回填第6.5.5条一般项目1钢架材料外观质量第6.5.6条2钢架落底接长和钢架间连接第6.5.7条3钢架安装允许偏差（mm）间距±100横向偏差±50高程偏差±50垂直度偏差±2º保护层厚度－5 施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．钢筋进场时，必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013）和《钢筋混凝土用热轧带肋钢筋》（GB1499）等的规定和设计要求。型钢材料进场检验必须按批抽取试件作力学性能和工艺性能试验，其质量必须符合现行国家标准《碳素结构钢》（GB700）、《热扎普通工字钢》（YB（T）56）等的规定和设计要求。检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢筋，每60t为一批，不足60t也按一批计。施工单位每批抽检一次。监理单位见证取样检测或平行检验，抽检次数为施工单位抽检次数的20%或10%，但至少一次。检验方法：施工单位检查每批质量证明文件和进行试验。监理单位检查全部质量证明文件和试验报告，并进行见证取样检测或平行检验。2．制作钢架的钢材品种、级别、规格和数量必须符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察，钢尺检查。3．格栅钢架钢筋的弯制和末端的弯钩及型钢钢架的弯制应符合设计要求。钢架的结构尺寸应符合设计要求。检验数量：施工单位每批检验一次，每批随机抽样不得少于3榀。监理单位抽样检验，且不少于一榀。检验方法：观察、尺量。4．钢架安装的位置、接头连接、纵向拉杆应符合设计要求，钢架安装不得侵入二次衬砌断面，脚底不得有虚碴。检验数量：施工单位、监理单位全部检验。检验方法：观察、测量、尺量。5．沿钢架外缘每隔2m必须用钢楔或混凝土预制块与围岩顶紧，钢架与围岩间的间隙应采用喷射混凝土喷填密实。检验数量：施工单位、监理单位全部检查。检验方法：观察。一般项目1．钢筋、型钢、钢轨等材料应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。检验数量：施工单位安装前全部检查。检验方法：观察。2．钢架的落底接长和钢架间的连接应符合设计要求。检验数量：施工单位全部检查。检验方法：观察。 3．钢架安装允许偏差应符合下列要求：（1）钢架间距允许偏差为±100mm；（2）钢架横向允许偏差为±50mm；（3）高程偏差允许偏差为±50mm；（4）垂直度偏差允许偏差为±2°。（5）钢架保护层厚度允许偏差为－5mm。检验数量：施工单位每榀钢架检查一次。检验方法：查对工程检查证、尺量。管棚检验批质量验收记录表YJ07□□0305□□□YJ07□□0707□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1钢管材料质量第6.6.1条2钢管品种、级别、规格、数量第条3管棚接长第6.6.3条一般项目1浆液强度、配合比及注浆效果第条2管棚施工允许偏差（mm）钻孔外插角1º孔距±150孔深±50施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日 监理单位验收结论监理工程师年月日说明主控项目1．钢管进场时，必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合现行国家标准的规定和设计要求。检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢管，每60t为一批，不足60t也按一批计。施工单位每批抽检一次。监理单位见证取样检测或平行检验，抽检次数为施工单位抽检次数的20%或10%，但至少一次。检验方法：施工单位检查每批质量证明文件和进行试验。监理单位检查全部质量证明文件和试验报告，并进行见证取样检测或平行检验。2．管棚搭接长度应符合设计要求。检查数量：施工单位全部检查，监理单位每排抽查不得少于三根。检验方法：观察、尺量。3．管棚所用钢管的品种、级别、规格和数量必须符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察，钢尺检查。一般项目1．注浆浆液强度和配合比应符合设计要求，且浆液应充满钢管及周围的空隙。检验数量：施工单位全部检查。检验方法：查施工记录的注浆量和注浆压力，观察。2．钻孔的孔位、外插角、孔径施工允许偏差应符合下表的规定：管棚施工允许偏差项目钻孔外插角孔距（mm）孔深（mm）检验数量检验方法管棚1°±150±50施工单位全部检查仪器测量、尺量超前小导管检验批质量验收记录表YJ0□□60305□□□YJ07□□0707□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1小导管材料质量第6.7.1条 2小导管品种、级别、规格和数量第条3小导管与支撑结构连接第6.7.3条4小导管纵向搭接长度第6.7.4条一般项目1小导管注浆浆液强度、配合比、注浆效果第条2小导管施工允许偏差（mm）钻孔外插角2º孔距±50孔深施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．钢管进场时，必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合现行国家标准的规定和设计要求。检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢管，每60t为一批，不足60t也按一批计。施工单位每批抽检一次。监理单位见证取样检测或平行检验，抽检次数为施工单位抽检次数的20%或10%，但至少一次。检验方法：施工单位检查每批质量证明文件和进行试验。监理单位检查全部质量证明文件和试验报告，并进行见证取样检测或平行检验。2．超前小导管所用钢管的品种、级别、规格和数量必须符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察，钢尺检查。3．超前小导管与支撑结构的连接应符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察。 4．超前小导管的纵向搭接长度应符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察、尺量。一般项目1．超前小导管注浆浆液强度和配合比应符合设计要求，且浆液必须充满钢管及周围的空隙。检验数量：施工单位全部检查。检验方法：查施工记录的注浆量和注浆压力，观察。2．超前小导管施工允许偏差应符合下表的规定：超前小导管施工允许偏差项目超前小导管外插角孔间距（mm）孔深（mm）检验数量检验方法小导管20±50施工单位每环抽查三根仪器测量、尺量衬砌模板工程检验批质量验收记录表YJ07□□0401□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1模板台车、移动台架要求第条2模板安装要求第条3衬砌承重模板及支架拆除第条一般项目1非承重模板及支架拆除第条2模板安装允许偏差（mm）边墙脚±15起拱线±10拱顶模板表面平整度5相邻段表面高低差±103允许偏差（mm）预留孔洞中心线位置10尺寸预埋件中心线位置3施工单位 检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．隧道衬砌模板台车、移动台架必须按照隧道内净空尺寸进行设计与制造，钢结构及钢模必须具有足够的强度、刚度和稳定性，能承受所浇筑混凝土的重力、侧压力及施工荷载。衬砌模板台车、移动台架必须经验收合格后方可投入使用。检验数量：施工单位、监理单位检查每台衬砌模板台车、移动台架。检验方法：查设计资料，产品验收合格证明，现场验收。2．模板安装必须稳固牢靠，接缝严密，不得漏浆。模板与混凝土的接触面必须清理干净并涂刷隔离剂。浇筑混凝土前，模板内的积水和杂物应清理干净。检验数量：施工单位、监理单位每一浇筑段检查一次。检验方法：观察。3．承重围岩压力较大的拱墙模板拆除时，封顶和封口混凝土的强度应达到设计强度100%；承重围岩压力较小的拱墙模板拆除时，封顶和封口混凝土的强度应达到设计强度70%。检验数量：施工单位、监理单位每一浇筑段拆模时检查一次。检验方法：施工单位拆模前进行一组同条件养护试件强度试验。监理单位见证试验。一般项目1．拆除二次衬砌、不承受外荷载整体式衬砌拱墙、仰拱、底板等非承重模板时，混凝土强度不得低于2.5MPa，并应保证其表面及棱角不受损伤。检验数量：施工单位全部检查。检验方法：观察。2．模板安装允许偏差和检验方法应符合下表的规定。模板安装允许偏差序号项目允许偏差（mm）检验方法检验数量1边墙脚±15尺量施工单位全部检查2起拱线±10尺量3拱顶+100水准测量4模板表面平整度52m靠尺和塞尺5相邻浇筑段表面高低差±10尺量3．预埋件和预留孔洞的留置应符合设计要求，允许偏差应符合下表的规定。 预埋件和预留孔洞的允许偏差和检验方法序号项目允许偏差（mm）检验方法检验数量1预留孔洞中心线位置10尺量施工单位全部检查尺寸+1002预埋件中心线位置3尺量衬砌混凝土（施工）工程检验批质量验收记录表（Ⅱ）YJ07□□0403□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1混凝土强度等级第7.3.9条2衬砌厚度第7.3.10条3超挖回填第条4施工缝处理第条5混凝土运输浇注要求第7.3.13条6混凝土养护第7.3.14条7特殊混凝土试件留置第7.3.15条一般项目1施工配合比第7.3.17条2进水孔、泄水孔、泄水槽第7.3.19条3混凝土外观第7.3.21条4允许偏差（mm）混凝土外形尺寸平面位置±10垂直度（‰）2拱部高程+300平整度±15施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日 监理单位验收结论监理工程师年月日说明主控项目1．混凝土强度等级必须符合设计要求，混凝土强度试件应在混凝土的浇筑地点随机抽样制作。试件的取样与留置必须符合下列规定：（1）每拌制100盘且不超过100m3的同一配合比混凝土，取样不得少于一次；（2）每工作班拌制的同一配合比混凝土不足100盘时，取样不得少于一次；（3）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。检验数量：施工单位全部检查。监理单位见证取样检测或平行检验的次数分别为施工单位检查次数的20%和10%，但至少一次。检验方法：施工单位进行混凝土抗压强度试验。监理单位检查混凝土强度试验报告，见证取样检测或平行检验。2．隧道衬砌的厚度必须符合设计要求。检验数量：施工单位、监理单位每一灌筑段检查一个断面，采用无损检测方法时，测线布置应符合铁道行业标准《铁路隧道衬砌质量无损检测规程》的规定。检验方法：施工单位测量净断面并与开挖轮廓比较，必要时可采用钻孔抽样或无损检测方法检查衬砌厚度，钻空检查每个断面应从拱顶沿两侧不少于5点，监理单位见证检查。3．隧道超挖回填必须符合设计要求。边墙基底应无虚碴杂物及淤泥，边墙基础的扩大部分及仰拱的拱座应结合边墙同时灌筑。检验数量：施工单位、监理单位全部检查。检验方法：施工单位现场观察检查。监理单位旁站监理。4．施工缝、变形缝的位置和处理应符合设计和施工技术方案的要求。检验数量：施工单位、监理单位全部检查。检验方法：观察和尺量。5．混凝土的运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝前将上一层混凝土浇筑完毕。当底层混凝土初凝后浇筑上一层混凝土时，应按施工缝进行处理。检查数量：施工单位、监理单位全部检查。检查方法：观察，检查施工记录。6．混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施，并应符合下列规定：（1）应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护。（2）混凝土浇水养护的时间：对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；对掺用缓凝型外加剂或有抗渗等要求的混凝土，不得少于14d。（3）浇水次数应能保持混凝土处于湿润状态；混凝土养护用水应与拌合用水相同。（4）采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并应保持塑料布内有凝结水。（5）混凝土强度达到1.2MPa前，不得在其上踩踏或安装模板及支架。（6）当日平均气温低于5℃时，不得浇水。检验数量：施工单位、监理单位全部检查。检验方法：观察。7．抗渗混凝土、耐腐蚀混凝土除应按规定留置强度检查试件外，尚应留置抗渗检查试件并进行试验评定：（1）每250m3混凝土应制作抗渗检查试件1次（6个）；不足250m3时，亦应制作抗渗检查试件1次。当使用的材料、配合比或施工工艺变化时，均应另行制作抗渗检查试件1次。（2）混凝土抗渗等级应按现行国家标准《普通混凝土长期性能和耐久性能试验方法》（GBJ82）进行试验评定，其结果应符合设计要求。检验数量：施工单位全部检查。监理单位见证取样检测次数为施工单位检查次数的20%，但至少一次。检验方法：施工单位进行强度试验和抗渗试验。监理单位检查混凝土强度和抗渗试验报告并进行见证取样检测。一般项目1．混凝土拌制前，应测定砂、石含水率，并根据测试结果和理论配合比调整材料用量，提出施工配合比。检验数量：施工单位每工作班不应少于一次。检验方法：砂、石含水率测试。2．预留泄水孔槽位置、数量应符合设计要求。检验数量：施工单位全部检查。检验方法：观察、尺量和计数检查。3．混凝土结构外形尺寸允许偏差和检验方法应符合下表的规定。结构外形尺寸允许偏差（mm）序号项目边墙拱部检验方法检验数量1平面位置±10尺量施工单位每一浇筑段检查一个断面2垂直度（‰）2尺量3高程+300水准测量4结构平整度15152m靠尺和塞尺 注：平面位置以隧道设计中线为准进行测量。4．混凝土结构表面应密实平整、颜色均匀，不得有露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角等缺陷。检验数量：施工单位全部检查。检验方法：观察。喷射混凝土衬砌检验批质量验收记录表YJ07□□0404□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1水泥第7.5.1条2细骨料第7.5.2条3粗骨料第7.5.3条4外加剂第7.5.4条5拌合用水第7.5.5条6配合比设计第7.5.6条7喷射混凝土强度第7.5.7条8喷射混凝土厚度第7.5.8条9钢纤维质量第7.5.9条10养护第7.5.10条11喷射混凝土衬砌回填第7.5.11条一般项目1喷射方式、喷射工艺第7.5.12条2坍落度第7.5.13条3施工配合比第7.5.14条4外观质量第7.5.17条5允许偏差水泥±2%粗、细骨料±3%水、外加剂±2%6尺寸允许偏差（mm）平面位置±10垂直度5‰高程平整度边墙35拱部50施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日 说明主控项目1．喷射混凝土用水泥应符合《铁路隧道工程施工质量验收标准》（TB10417—2003）第条的规定。2．喷射混凝土所用的细骨料，应按批进行检验，其颗粒级配、坚固性指标应符合国家现行标准《普通混凝土用砂质量标准及检验方法》（JGJ52）的规定，细度模数应大于2.5，泥块含量应符合铁道部现行《铁路混凝土与砌体工程施工质量验收标准》（TB10424）附录B的规定，含泥量不应大于3%。检验数量：同一产地、同一品种、同一规格且连续进场的细骨料，每400m3或600t为一批，不足400m3或600t也按一批计。施工单位每批抽检一次。监理单位见证取样检测，抽检次数为施工单位抽检次数的20%，但至少一次。检验方法：施工单位现场取样试验。监理单位检查全部试验报告，见证取样检测。3．喷射混凝土所用的粗骨料，应按批进行检验，其颗粒级配、压碎指标值、针片状颗粒含量应符合现行铁道行业标准《铁路混凝土与砌体工程施工质量验收标准》（TB10424—2003）附录C的规定。粗骨料最大粒径不宜大于16mm，并宜采用连续粒级，含泥量不应大于1%。检验数量和检验方法同细骨料。4．混凝土外加剂进场时，必须按批对减水率、凝结时间差、抗压强度比进行检验，其质量必须符合《混凝土外加剂》（GB8076）、《混凝土外加剂应用技术规范》（GB50119）等现行国家标准和其它有关环境保护的规定。检验数量和检验方法见《铁路隧道工程施工质量验收标准》（TB10417—2003）第7.3.4条的规定。5．喷射混凝土拌合用水应符合《铁路隧道工程施工质量验收标准》（TB10417—2003）第条的规定。6．喷射混凝土的配合比设计应根据原材料性能、混凝土的技术条件和设计要求进行，并应符合下列规定：灰骨比宜为1：4~1：5，水灰比宜为0.40~0.50，砂率宜为45%~60%，水泥用量不宜小于400kg/m3。检验数量：施工单位对同强度等级、同性能喷混凝土进行一次混凝土配合比设计。监理单位全部检查。检验方法：施工单位进行配合比选定试验。监理单位检查配合比选定单。7．喷射混凝土的强度必须符合设计要求。用于检查喷混凝土强度的试件，可采用喷大板切割法。当不具备切割条件时也可采用边长为150mm的立方体无底试模，在其内喷射混凝土制作试件。试件成型的喷射方向应与边墙相同。当对强度有怀疑时，可在混凝土喷射地点采用凿方切割法或钻芯取样法随机抽取制作试件做抗压试验。检验数量：施工单位每一作业循环检验一次，每个断面至少在拱部和边墙各留置一组检验试件。监理单位见证取样检测或平行检验，检查次数分别为施工单位检查次数的20%和10%。检验方法：施工单位进行混凝土强度试验。监理单位检查混凝土强度试验报告并进行见证取样检测或平行检验。8．喷射混凝土的厚度应符合下列要求：平均厚度大于设计厚度；检查点数的60%及以上大于设计厚度；最小厚度不小于设计厚度的1/2，且不小于3cm。检验数量：施工单位每一作业循环检查一个断面，每个断面应从拱顶起，每间隔2m布设一个检查点检查喷混凝土的厚度。监理单位见证检查或按20%比例抽查。检验方法：施工单位、监理单位检查控制喷层厚度的标志或凿孔测量厚度。9．钢纤维的品种、规格、性能应符合设计要求；钢纤维抗拉强度不得小于380MPa，并不得有油渍和明显的锈蚀。检验数量：同一生产厂家、同一批号、同一品种、同一出厂日期且连续进场的钢纤维原材料，按每5t为一批，当不足5t时，也按一批计。施工单位每批抽检一次。监理单位按20%的比例见证取样检测。检验方法：施工单位检查产品合格证、出厂检验报告并进行试验。监理单位检查全部产品合格证、出厂检验报告、试验报告并进行规定比例的见证取样检测。10．喷射混凝土后应进行初期养护，避免受低温、干燥、急剧温度变化等影响。检验数量：施工单位、监理单位全验。检验方法：观察。11．喷射混凝土衬砌超挖回填必须符合设计要求，边墙基底应无虚碴杂物及淤泥。检验数量：施工单位、监理单位全部检查。检验方法：施工单位现场观察检查，监理单位旁站。一般项目1．混凝土喷射方式符合设计要求，施工时应分段、分片由下而上，依次进行。混合料应随拌随喷，喷层厚度符合设计要求。检验数量：施工单位每一作业循环检查一个断面。检验方法：观察。2．喷射混凝土拌合物的坍落度应符合设计配合比要求。检验数量：施工单位每工作班不少于一次。检验方法：坍落度试验。3．喷射混凝土拌制前，应测定砂、石含水率，并根据测试结果和理论配合比调整材料用量，提出施工配合比。检验数量：施工单位每工作班不应少于一次。检验方法：砂、石含水率测试。4．喷射混凝土原材料每盘称量的偏差应符合《铁路隧道工程施工质量验收标准》（TB10417—2003）第6．2．14条的规定。5．喷射混凝土衬砌结构外形尺寸允许偏差应符合下表的规定。喷射混凝土衬砌结构外形尺寸允许偏差（mm）序号项目边墙拱部检验方法检验数量1平面位置±10尺量施工单位每一作业循环检查一个断面2垂直度（‰）5尺量3高程+50，－10水准测量4结构平整度35502m靠尺和塞尺注：平面位置以隧道设计中线为准进行测量。6．喷射混凝土表面应平顺，无裂缝及掉渣现象，锚杆头及钢筋无外露。检验数量：施工单位全验。检验方法：观察。 底板混凝土（施工）工程检验批质量验收记录表（Ⅱ）YJ07□□0405□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1底板混凝土强度等级第条2底板厚度第条3基底处理与超挖回填第条4施工缝、变形缝位置及处理第条5混凝土运输浇注要求第条6混凝土养护第条一般项目1施工配合比第条2预留泄水孔槽位置、数量第条3底板坡面第条施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目 1．混凝土强度等级必须符合设计要求，混凝土强度试件应在混凝土的浇筑地点随机抽样制作。试件的取样与留置必须符合下列规定：（1）每拌制100盘且不超过100m3的同一配合比混凝土，取样不得少于一次；（2）每工作班拌制的同一配合比混凝土不足100盘时，取样不得少于一次；（3）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。检验数量：施工单位全部检查。监理单位见证取样检测或平行检验的次数分别为施工单位检查次数的20%和10%，但至少一次。检验方法：施工单位进行混凝土抗压强度试验。监理单位检查混凝土强度试验报告，见证取样检测或平行检验。2．底板厚度应符合设计要求。检验数量：施工单位每一灌筑段检查一个断面，监理单位见证检查。检验方法：查对设计图、观察、尺量。3．施作底板混凝土前必须清除隧底虚碴、杂物和积水，当隧底有超挖时，超挖部分必须按设计要求及时回填。检验数量：施工单位、监理单位全验。检验方法：施工单位现场观察检查。监理单位旁站监理。4．施工缝、变形缝的位置和处理应符合设计和施工技术方案的要求。检验数量：施工单位、监理单位全部检查。检验方法：观察和尺量。5．底板混凝土的运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑。检查数量：施工单位、监理单位全部检查。检查方法：观察检查。6．混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施，并应符合下列规定：（1）应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护。（2）混凝土浇水养护的时间：对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；对掺用缓凝型外加剂或有抗渗等要求的混凝土，不得少于14d。（3）浇水次数应能保持混凝土处于湿润状态；混凝土养护用水应与拌合用水相同。（4）采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并应保持塑料布内有凝结水。（5）混凝土强度达到1.2MPa前，不得在其上踩踏或安装模板及支架。（6）当日平均气温低于5℃时，不得浇水。检验数量：施工单位、监理单位全部检查。检验方法：观察。一般项目1．混凝土拌制前，应测定砂、石含水率，并根据测试结果和理论配合比调整材料用量，提出施工配合比。检验数量：施工单位每工作班不应少于一次。检验方法：砂、石含水率测试。2．预留泄水孔槽位置、数量应符合设计要求。检验数量：施工单位全部检查。检验方法：观察、尺量和计数检查。3．底板坡面应平顺，确保水流畅通。检验数量：施工单位全部检查。检验方法：观察。仰拱混凝土（施工）工程检验批质量验收记录表（Ⅱ）YJ07□□0407□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人 施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1混凝土强度等级第条2仰拱厚度及各部尺寸第条3拱座与边墙及水沟的连接第条4基底处理与超挖回填第条5施工缝、变形缝位置及处理第条6混凝土运输浇注要求第条7混凝土养护第条一般项目1施工配合比第条2预留泄水孔槽位置、数量第条3仰拱表面要求第条4仰拱施工要求第条5施工缝、变形缝第条6表面质量（mm）高程混凝土±15喷射混凝土±20平整度混凝土±20喷射混凝土±50施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．混凝土强度等级必须符合设计要求，混凝土强度试件应在混凝土的浇筑地点随机抽样制作。试件的取样与留置必须符合下列规定：（1）每拌制100盘且不超过100m3的同一配合比混凝土，取样不得少于一次；（2）每工作班拌制的同一配合比混凝土不足100盘时，取样不得少于一次；（3）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。检验数量：施工单位全部检查。监理单位见证取样检测或平行检验的次数分别为施工单位检查次数的20%和10%，但至少一次。 检验方法：施工单位进行混凝土抗压强度试验。监理单位检查混凝土强度试验报告，见证取样检测或平行检验。2．仰拱厚度及各部尺寸应符合设计要求。检验数量：施工单位每一灌筑段检查一个断面，监理单位见证检查。检验方法：查对设计图、观察、尺量。3．仰拱拱座与边墙及水沟连接面结合应符合设计。检验数量：施工单位每一灌筑段检查一次，监理单位见证检查。检验方法：查对施工记录，观察4．施作仰拱混凝土前应清除隧底虚碴、杂物和积水，超挖部分应采用同级混凝土回填。检验数量：施工单位、监理单位全部检查。检验方法：施工单位现场观察检查。监理单位旁站监理。5．施工缝、变形缝的位置和处理应符合设计和施工技术方案的要求。检验数量：施工单位、监理单位全部检查。检验方法：观察和尺量。6．混凝土的运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑。检查数量：施工单位、监理单位全部检查。检查方法：观察。7．混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施，并应符合下列规定：（1）应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护。（2）混凝土浇水养护的时间：对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；对掺用缓凝型外加剂或有抗渗等要求的混凝土，不得少于14d。（3）浇水次数应能保持混凝土处于湿润状态；混凝土养护用水应与拌合用水相同。（4）采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并应保持塑料布内有凝结水。（5）混凝土强度达到1.2MPa前，不得在其上踩踏或安装模板及支架。（6）当日平均气温低于5℃时，不得浇水。检验数量：施工单位、监理单位全部检查。检验方法：观察。一般项目1．混凝土拌制前，应测定砂、石含水率，并根据测试结果和理论配合比调整材料用量，提出施工配合比。检验数量：施工单位每工作班不应少于一次。检验方法：砂、石含水率测试。2．预留泄水孔槽位置、数量应符合设计要求。检验数量：施工单位全部检查。检验方法：观察、尺量和计数检查。3．仰拱表面应平顺，确保水流畅通。检验数量：施工单位全部检查。检验方法：观察。4．检验方法：观察。仰拱应及时施作，与开挖面的距离不得超过3倍衬砌浇筑段的距离。检验数量：施工单位每一灌筑段检查一次。检验方法：观察，尺量。5．仰拱高程允许偏差模筑混凝土为±15mm，喷射混凝土为±20mm；表面平整度允许偏差模筑混凝土为20mm，喷射混凝土为50mm。检验数量：施工单位每一灌筑段检查一个断面。检验方法：水准测量、靠尺和塞尺测量。仰拱填充混凝土（施工）工程检验批质量验收记录表（Ⅱ）YJ07□□0407□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录 主控项目1仰拱填充混凝土强度等级第条2仰拱填充基底处理第条3混凝土运输、浇筑、间歇时间第条4混凝土表面高程第条5混凝土养护第条一般项目1施工配合比第条2泄水孔位置、数量第条3仰拱填充坡面质量第条施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．混凝土强度等级必须符合设计要求，混凝土强度试件应在混凝土的浇筑地点随机抽样制作。试件的取样与留置必须符合下列规定：（1）每拌制100盘且不超过100m3的同一配合比混凝土，取样不得少于一次；（2）每工作班拌制的同一配合比混凝土不足100盘时，取样不得少于一次；（3）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。检验数量：施工单位全部检查。监理单位见证取样检测或平行检验的次数分别为施工单位检查次数的20%和10%，但至少一次。检验方法：施工单位进行混凝土抗压强度试验。监理单位检查混凝土强度试验报告，见证取样检测或平行检验。2．仰拱填充混凝土灌注前应清除仰拱表面的杂物和积水。表面处理应满足设计要求。检验数量：施工单位、监理单位全部检查。检验方法：施工单位、监理单位现场观察检查。3．混凝土的运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑。 检查数量：施工单位、监理单位全部检查。检查方法：观察。4．仰拱填充混凝土表面高程符合设计要求。检验数量：施工单位每一灌筑段检查一次，监理单位抽查。检验方法：水准测量。5．混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施，并应符合下列规定：（1）应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护。（2）混凝土浇水养护的时间：对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；对掺用缓凝型外加剂或有抗渗等要求的混凝土，不得少于14d。（3）浇水次数应能保持混凝土处于湿润状态；混凝土养护用水应与拌合用水相同。（4）采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并应保持塑料布内有凝结水。（5）混凝土强度达到1.2MPa前，不得在其上踩踏或安装模板及支架。（6）当日平均气温低于5℃时，不得浇水。检验数量：施工单位、监理单位全部检查。检验方法：观察。一般项目1．混凝土拌制前，应测定砂、石含水率，并根据测试结果和理论配合比调整材料用量，提出施工配合比。检验数量：施工单位每工作班不应少于一次。检验方法：砂、石含水率测试。2．预留泄水孔位置、数量应符合设计要求。检验数量：施工单位全部检查。检验方法：观察、尺量和计数检查。3．仰拱填充表面坡度应符合设计要求，坡面应平顺，确保水流畅通。检验数量：施工单位全部检查。检验方法：观察。回填注浆检验批质量验收记录表YJ07□□0408□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1注浆材料第7.9.1条 2浆液配合比第7.9.2条3注浆效果第7.9.3条一般项目1注浆压力和进浆量第7.9.4条2注浆孔数量、布置、间距、孔深第7.9.5条3回填注浆范围第7.9.6条4注浆施工要求第7.9.7条施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．隧道衬砌背后注浆选用的注浆材料质量应符合设计要求。检验数量：施工单位每批检验一次，监理单位按20%比例见证检验。检验方法：施工单位做注浆材料性能试验，监理单位检查试验报告、见证检验。2．浆液配合比应符合设计要求。检验数量：施工单位每100m2检查一次，监理单位按20%比例抽查。检验方法：施工单位进行配合比选定试验。监理单位检查试验报告、见证试验。3．隧道衬砌背后注浆必须保证回填密实。检验数量：施工单位每100m2检验一次，监理单位按20%比例抽查。检验方法：施工单位可采用无损检测、钻孔取芯、压水（空气）等检测验证注浆回填密实情况，每个断面应从拱顶沿两侧不少于5点，监理单位进行见证检测。一般项目1．注浆压力、注浆量应符合设计要求。检验数量：施工单位全验。检验方法：现场观察统计。2．注浆孔的数量、布置、间距、孔深应符合设计要求。 检验数量：施工单位全验。检验方法：现场观察、尺量。3．注浆范围符合实际要求。检验数量：施工单位全验。检验方法：观察。4．回填注浆应在衬砌混凝土强度达到设计强度的70%后进行。检验数量：施工单位全验。检验方法：观察。洞口防排水检验批质量验收记录表YJ07□□0501□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1洞内外排水系统连接第条2排水沟、截水沟的位置与结构型式第条3地表水处理第条4水沟沟底处理第条一般项目1排水沟、截水沟排水效果第条2断面尺寸排水沟第条截水沟施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日 监理单位验收结论监理工程师年月日说明主控项目1．隧道、明洞、辅助坑道等洞内排水系统与洞外排水系统的连接必须符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：查对设计图、现场观察。2．隧道、明洞、辅助坑道的洞口边坡排水沟、仰坡坡顶截水沟结构型式和位置应符合设计要求，并结合永久排水系统及早修建。检验数量：施工单位、监理单位全部检查。检验方法：查对设计图、现场观察。3．隧道覆盖层较薄和地层渗透性强的洞顶地表水处理，应符合下列规定：（1）洞口附近和浅埋地段洞顶地表平整，不积水；（2）坑洼、钻孔、探坑等应回填不透水土壤，并分层夯实；（3）黄土陷穴和岩溶孔洞等特殊地质的处理应符合设计要求；（4）洞顶原有排水沟槽良好，水流畅通；（5）顶高压水池应有防渗措施，水池溢水有疏导设施。检验数量：施工单位、监理单位全部检查。检验方法：查对设计图、施工方案、观察。4．浆砌水沟砌缝砂浆应饱满；不铺砌水沟的缝隙应填塞密实，在填土上的水沟基底土应夯实。检验数量：施工单位、监理单位全部检查。检验方法：观察。一般项目1．排水沟、截水沟排水顺畅，无淤积阻塞。检验数量：施工单位全部检查。检验方法：观察。2．洞口边坡、仰坡的排水沟和截水沟断面尺寸应符合设计要求。检验数量：施工单位每条沟至少检查一个断面。检验方法：观察、尺量。洞内排水沟（槽）检验批质量验收记录表YJ07□□0502□□□单位工程名称分部工程名称分项工程名称验收部位 施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1水沟布置与结构型式、沟底高程、纵向坡度设计要求2底板和仰拱填充表面坡度设计要求3进水孔、泄水孔、泄水槽的位置和间距设计要求4水沟盖板规格、尺寸、强度及外观质量设计要求5排水系统排水效果第8.2.5条一般项目1水沟盖板铺设质量第8.2.7条2水沟断面尺寸第8.2.8条施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．洞内水沟布置、结构型式、沟底高程、纵向坡度应符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察、仪器量测、尺量。2．底板和仰拱填充表面坡度应符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察。3．进水孔、泄水孔、泄水槽的位置和间距符合设计要求。 检验数量：施工单位、监理单位全部检查。检验方法：观察、尺量。4．水沟盖板的规格、尺寸、强度及外观质量符合设计要求。检验数量：施工单位检查10%、监理单位按施工单位检查数量的20%比例抽查。检验方法：观察、尺量。5．盲管（沟）、暗沟、泄水槽及其中配置的集水钻孔、排水孔（槽）和水沟组成的排水系统排水效果良好。洞内排水顺畅，无淤积阻塞，进水孔、泄水槽、泄水孔畅通。检验数量：施工单位、监理单位全部检查。检验方法：观察。一般项目1．水沟盖板应铺设齐全平稳顺直。检验数量：施工单位全部检查。检验方法：观察。2．水沟断面尺寸符合设计要求。检验数量：施工单位全部检查。检验方法：观察。施工缝与变形缝处理检验批质量验收记录表YJ07□□0503□□□YJ07□□0807□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1止水条、止水带的品种、规格、性能及质量第8.3.1条2施工缝位置第8.3.2条3变形缝位置、宽度、构造型式第8.3.3条4施工缝防水施工工艺要求第8.3.4条5变形缝防水施工工艺要求第8.3.5条6施工缝、变形缝防水效果第8.3.6条 一般项目1施工缝、变形缝施工要求第8.3.7条2施工缝、变形缝表面质量第8.3.8条施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．施工缝、变形缝所用止水条、止水带等材料的品种、规格、性能等应符合设计要求。检验数量：品种、规格施工单位、监理单位全部检查，性能施工单位按批取样试验，监理单位按20%比例见证检测。检验方法：施工单位检查产品合格证、出厂检验报告并进行有关性能试验。监理单位检查全部产品合格证、出厂检验报告、进场试验报告并进行见证取样检测。2．隧道衬砌混凝土施工缝预留应符下列规定：（1）边墙水平施工缝不宜留在剪力与弯矩最大处或底板与边墙的交接处，拱墙结合的水平施工缝宜留在起拱线以下300mm。（2）垂直施工缝应避开地下水和裂隙水较多的地段，并宜与变形缝相结合。检验数量：施工单位、监理单位全部检查。检验方法：观察。3．变形缝位置、宽度、构造型式等必须符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察、尺量。4．施工缝的防水施工应符合下列规定：（1）后浇筑混凝土应在先浇筑的混凝土终凝后方可进行。浇筑前应对原有混凝土表面进行清洗，清除浮浆保持湿润并铺30～50mm厚的1∶1水泥砂浆。（2）遇水膨胀止水条安装前应检查是否受潮膨胀；（3）采用塑料、橡胶、金属止水条时，应采取有效措施确保位置准确、固定牢靠；检验数量：施工单位、监理单位全部检查。检验方法：观察。5．变形缝的防水施工应符合下列规定：（1）止水带接头连接符合设计要求，接缝平整、牢固，不得有裂口和脱胶现象；（2）中埋式止水带应和变形缝中心线重合，止水带不得穿孔；（3）混凝土浇筑前应校正止水带位置，保持其位置准确、平直。 检验数量：施工单位、监理单位全部检查。检验方法：观察。6．施工缝、变形缝等细部构造做法必须符合设计要求，表面不得有渗漏。检验数量：施工单位、监理单位全部检查。检验方法：观察和尺量。一般项目1．施工缝、变形缝填塞前，缝内应清扫干净，保持干燥，不得有杂物和积水。检验数量：施工单位全部检查。检验方法：观察。2．施工缝、变形缝的表面质量应达到缝宽均匀、缝身竖直，环向贯通，填塞密实，外表光洁。检验数量：施工单位全部检查。检验方法：观察。防水板施工检验批质量验收记录表YJ07□□0504□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1防水板及复合材料的材质、性能、规格第条2防水板焊接质量第条3防水板铺设范围和铺挂方式第条一般项目1铺挂防水层对基面要求第条2焊缝外观质量第条3防水层铺挂要求第条4焊缝宽度第条搭接宽度允许偏差－10mm施工单位检查评定结果 专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．防水板、土工复合材料的材质、性能、规格必须设计要求。检验数量：施工单位按进场批次检验，监理单位按20%比例见证检验。检验方法：施工单位进行试验，监理单位检查产品合格证、试验报告，见证检验。2．防水板必须按设计要求进行搭接，搭接应牢固，不得有渗漏。检验数量：抽查焊缝数量的5%，并不得少于3条焊缝。检验方法：施工单位采用采用双焊缝间充气检查，监理单位见证检查。3．防水板铺设范围及铺挂方式应符合设计要求。铺设时防水板应留有一定的余量，挂吊点设置的数量应合理。检验数量：施工单位、监理单位全部检验。检验方法：查隐蔽工程验收记、观察。一般项目1．铺设防水板的基面应坚实、平整、圆顺，无漏水现象；阴阳角处应做成圆弧形。检验数量：施工单位全部检验。检验方法：查隐蔽工程验收记、观察。2．防水板焊缝无漏焊、假焊、焊焦、焊穿等现象：检验数量：施工单位全部检验。检验方法：查隐蔽工程验收记、观察。3．防水板的铺设应与基层固定牢固，不得有绷紧和破损现象。检验数量：施工单位全部检验。检验方法：查隐蔽工程验收记、观察。4．防水板的搭接宽度不应小于10cm，允许偏差为－10mm；焊缝宽度不应小于2cm。检查数量：抽查焊缝总数的5%，并不得少于3条。检查方法：观察和尺量检查。涂料防水层施工检验批质量验收记录表YJ07□□0505□□□单位工程名称分部工程名称 分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1防水层材料要求第条2防水层材料配合比第条3防水层厚度第条4细部处理第条一般项目1防水层施工基底要求第条2防水层涂刷要求第条3保护层要求第条施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．涂料防水层所用的材料必须符合设计要求。检验数量：施工单位按进场批次检验，监理单位按20%比例见证检验。检验方法：施工单位进行试验，监理单位检查产品合格证、试验报告，见证检验。2．涂料防水材料应按设计要求进行配合设计。检验数量：施工单位、监理单位全部检查。检验方法：施工单位进行配合比试验，监理单位检查配合比试验单、见证试验。 3．涂料防水层施工时应按设计要求进行多遍涂刷，涂料防水层的平均厚度应符合设计要求，最小厚度不得小于设计厚度的80%。检验数量：每100m2抽查一处，每处10m2，且不少于3处。检验方法：施工单位采用针测法或割取20mm×20mm实样用卡尺测量，监理单位查检测报告，见证检查。4．涂料防水层及其转角处、变形缝等细部做法应符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：查隐蔽工程验收记录、观察。一般项目1．涂料防水层的基层应牢固，基面应洁净、平整。基层阴阳角应做成园弧形。检验数量：施工单位全部检查。检验方法：查隐蔽工程验收记录、观察。2．涂料防水层应与基层粘结牢固，表面平整、涂刷均匀，不得有流淌、皱折、鼓泡等缺陷。检验数量：施工单位全部检查。检验方法：查隐蔽工程验收记录、观察。3．涂料防水层的保护层应符合设计要求，保护层应与防水层粘结牢固结合紧密。检验数量：施工单位、监理单位全部检查。检验方法：查隐蔽工程验收记录、观察。回填注浆检验批质量验收记录表YJ07□□0507□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1注浆材料质量第条2浆液配合比第条3注浆效果第条一般项目1注浆压力和进浆量第条2注浆孔数量、布置、间距、孔深第条 3注浆防水范围第条4注浆对地表的影响第条5注浆施工要求第条施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．注浆防水选用的注浆材料质量应符合设计要求。检验数量：施工单位按进场批次检验，监理单位按20%比例见证检验。检验方法：施工单位进行试验，监理单位检查产品合格证、试验报告，见证检验。2．浆液配合比设计应符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：施工单位进行配合比试验，监理单位检查配合比试验单、见证试验。3．注浆效果必须符合设计要求。检验数量：每100m2抽查一处，每处10m2，且不少于3处。检验方法：施工单位采用钻孔取芯、压水（或空气）等方法检查，监理单位查检查报告，见证检查。一般项目1．注浆压力、注浆量、注浆时间等注浆参数应符合设计要求。检验数量：施工单位全部检查。检验方法：现场观察。2．注浆孔数量、布置、间距、孔深应符合设计要求。检验数量：施工单位全部检查。检验方法：尺量，观察。3．注浆对地表的影响应符合设计要求。检验数量：施工单位全部检查。检验方法：尺量，观察。4．注浆应符合下列规定：（1）超前预注浆后的漏水量应小于设计值，浆液固结体达到设计强度后方可开挖；（2）初期支护衬砌背后注浆应在初期支护强度达到100%后进行。检验数量：施工单位全部检查。 检验方法：观察，查施工记录。盲管（沟）检验批质量验收记录表YJ07□□0507□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1盲管（沟）材料质量第条2反滤层沙石粒径和含泥量第条3盲管（沟）布置第条4盲管（沟）施工要求第条5盲管（沟）综合排水效果第条一般项目1盲管（沟）构造第条2盲管（沟）成型尺寸第条施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明 主控项目1．盲管（沟）材料质量应符合设计要求。检验数量：施工单位按进场批次检验，监理单位按20%比例见证检验。检验方法：施工单位进行试验，监理单位检查产品合格证、试验报告，见证检验。2．反滤层的砂、石粒径和含泥量必须符合设计要求。检验数量：施工单位按进场批次检验，监理单位按20%比例见证检验。检验方法：施工单位进行试验，监理单位检查砂、石试验报告，见证检验。3．盲管（沟）的布置应符合设计要求。检验数量：施工单位、监理单位全检。检验方法：观察检查。4．衬砌背后设置的排水盲管（沟）或暗沟、隧底设置的中心排水盲沟应根据坑道的渗水情况，配合衬砌一次施工，施工中应防止混凝土或压浆浆液浸入盲管（沟）或暗沟内堵塞水路。检验数量：施工单位、监理单位全部检查。检验方法：观察。5．盲管（沟）的综合排水效果应符合设计要求。检验数量：施工单位、监理单位全检。检验方法：观察检查。一般项目1．盲管（沟）的构造应符合设计要求。检验数量：施工单位全检。检验方法：观察检查。2．盲管（沟）的成型尺寸和坡度应符合设计要求。检验数量：施工单位全检。检验方法：观察检查。辅助坑道开挖检验批质量验收记录表YJ07□□0701□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1辅助坑道开挖断面的中线和高程设计要求 2附属洞室位置第条一般项目1辅助坑道开挖断面尺寸第条2附属洞室开挖断面尺寸第条3辅助坑道开挖断面欠挖第条超挖施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．辅助坑道开挖断面的中线、高程必须符合设计要求。检验数量：施工单位、监理单位每一开挖循环检查一次。检验方法：仪器量测，尺量。2．附属洞室的位置必须符合设计要求。检验数量：施工单位、监理单位每一洞室检查一次。检验方法：仪器量测，尺量。一般项目1．辅助坑道开挖断面尺寸应符合设计要求。检验数量：施工单位每一开挖循环检查一个断面。检验方法：查对设计图，现场检查、测量。2．附属洞室开挖断面尺寸应符合设计要求。检验数量：施工单位每一开挖循环检查一个断面。检验方法：查对设计图，现场检查、测量。3．辅助坑道开挖断面超挖和欠挖应符合设计要求。检验数量：施工单位每一开挖循环检查一个断面。 检验方法：查对设计图，现场检查、测量。辅助坑道模板工程检验批质量验收记录表YJ07□□0709□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1模板台车、移动台架要求第条2模板安装要求第条3衬砌承重模板、支架拆除第条一般项目1非承重模板及支架拆除第条2模板安装允许偏差（mm）边墙脚±15起拱线±10拱顶模板表面平整度5相邻段表面高低差±10施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明 主控项目1．辅助坑道及附属洞室模板必须按照结构尺寸进行设计与加工，模板必须具有足够的强度、刚度和稳定性，能承受所浇筑混凝土的重力、侧压力及施工荷载。检验数量：施工单位、监理单位全部检查。检验方法：查设计资料，产品验收合格证明，现场验收。2．模板安装必须稳固牢靠，接缝严密，不得漏浆。模板与混凝土的接触面必须清理干净并涂刷隔离剂。浇筑混凝土前，模板内的积水和杂物应清理干净。检验数量：施工单位、监理单位每一浇筑段检查一次。检验方法：观察。3．承重围岩压力较大的辅助坑道模板拆除时，混凝土的强度应达到设计强度100%；承重围岩压力较小的模板拆除时，混凝土的强度应达到设计强度70%。检验数量：施工单位、监理单位每一浇筑段拆模时检查一次。检验方法：施工单位拆模前进行一组同条件养护试件强度试验。监理单位见证试验。一般项目1．拆除不承受外荷载的非承重模板时，混凝土强度不得低于2.5MPa，并应保证其表面及棱角不受损伤。检验数量：施工单位全部检查。检验方法：观察。2．模板安装允许偏差和检验方法、检验数量应符合下表的规定。模板安装允许偏差和检验方法序号项目允许偏差（mm）检验方法检验数量1边墙脚±15尺量施工单位全部检查2起拱线±10尺量3拱顶+100水准测量4模板表面平整度52m靠尺和塞尺5相邻浇筑段表面高低差±10尺量辅助坑道混凝土（施工）工程检验批质量验收记录表（Ⅱ）YJ07□□07010□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录 主控项目1混凝土强度等级第7.3.9条2辅助坑道基底处理第9.8.4条3辅助坑道与附属洞室结构厚度第9.8.5条4混凝土运输、浇注、间歇时间第7.3.13条5混凝土养护第7.3.14条一般项目1施工配合比第7.3.17条2辅助坑道混凝土表面质量第7.3.21条施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．辅助坑道及附属洞室模板必须按照结构尺寸进行设计与加工，模板必须具有足够的强度、刚度和稳定性，能承受所浇筑混凝土的重力、侧压力及施工荷载。检验数量：施工单位、监理单位全部检查。检验方法：查设计资料，产品验收合格证明，现场验收。2．模板安装必须稳固牢靠，接缝严密，不得漏浆。模板与混凝土的接触面必须清理干净并涂刷隔离剂。浇筑混凝土前，模板内的积水和杂物应清理干净。检验数量：施工单位、监理单位每一浇筑段检查一次。检验方法：观察。3．承重围岩压力较大的辅助坑道模板拆除时，混凝土的强度应达到设计强度100%；承重围岩压力较小的模板拆除时，混凝土的强度应达到设计强度70%；检验数量：施工单位、监理单位每一浇筑段拆模时检查一次。检验方法：施工单位拆模前进行一组同条件养护试件强度试验。监理单位见证试验。一般项目1．拆除不承受外荷载的非承重模板时，混凝土强度不得低于2.5MPa，并应保证其表面及棱角不受损伤。 检验数量：施工单位全部检查。检验方法：观察。2．模板安装允许偏差、检验方法、检验数量应符合下表的规定。模板安装允许偏差序号项目允许偏差（mm）检验方法检验数量1边墙脚±15尺量施工单位全部检查2起拱线±10尺量3拱顶+100水准测量4模板表面平整度52m靠尺和塞尺5相邻浇筑段表面高低差±10尺量辅助坑道坑道口及其封闭检验批质量验收记录表YJ07□□07011□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1坑道口边坡、仰坡开挖第条2横洞、平行导坑洞门与洞口段衬砌第条3竖井与斜井锁口圈、井口段衬砌、马头门结构型式及断面第条一般项目1辅助坑道洞、井口封闭第条2辅助坑道与正洞连接处的封闭第条施工单位检查评定结果 专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．坑道口边坡、仰坡开挖必须符合设计要求并及时恢复地表植被，保持水土。检验数量：施工单位、监理单位每个坑道口检查一次。检验方法：观察。2．横洞、平行导坑洞门，斜井、竖井的锁口圈（包括井盖）、井口段的衬砌、马头门构造形式及断面必须符合设计要求。检验数量：施工单位每个洞门（锁口圈）检查一次。检验方法：观察。一般项目1．横洞、平行导坑洞口，斜井、竖井井口的封闭应符合设计要求。检验数量：施工单位每个洞（井）口检查一次。检验方法：观察。2．横洞、平行导坑、斜井、竖井与隧道连接处的封闭应符合设计要求。检验数量：施工单位每个洞（井）口检查一次。检验方法：观察。明洞开挖检验批质量验收记录表YJ07□□0801□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1开挖方法和开挖范围第11.2.1条 2明洞开挖中线和高程第11.2.2条3明洞边墙地质情况、地基载力第11.2.3条4明洞基底清理第11.2.4条一般项目1地基加固第11.2.5条2明洞边墙与基底允许超欠挖第11.2.6条施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．明洞开挖方法与开挖范围应符合监理单位（建设单位）批复的施工组织设计。检验数量：施工单位、监理单位全部检查。检验方法：查对施工组织设计，现场观察。2．明洞开挖断面的中线、高程应符合设计要求。检验数量：施工单位每一开挖循环检查一次，监理单位抽查。检验方法：仪器测量。3．明洞边墙基础地质情况和地基承载力应满足设计要求。检验数量：每一开挖循环检查一次，施工单位检测不少于5处，监理单位见证检测不少于1处。检验方法：施工单位现场观察、静力触探或标准贯入检测。监理单位现场观察、检查检测报告和见证检测。4．明洞边墙基础、基底内应无积水、虚渣及杂物。检验数量：施工单位、监理单位全部检查。检验方法：观察。一般项目1．当基底需要进行加强处理时，应符合设计要求。检验数量：施工单位全部检查。 检验方法：按国家及行业地基处理相关施工质量验收标准进行检查验收。2．明洞边墙与基底允许超欠挖应满足设计要求。检验数量：施工单位全部检查。检验方法：仪器测量。明洞模板及支架工程检验批质量验收记录表YJ07□□0802□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1明洞模板及支架质量第11.2.1条2明洞模板安装要求第11.2.2条3承重模板及支架拆除第11.2.3条一般项目1非承重模板拆除第11.2.4条2允许偏差（mm）边墙脚±15起拱线±10拱顶模板表面平整度5相邻浇筑段表面高低差±103预留孔洞中心线位置10尺寸预埋件中心线位置3施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师 年月日说明主控项目1．明洞衬砌模板台车、移动台架必须按照隧道内净空尺寸进行设计与制造，钢结构及钢模必须具有足够的强度、刚度和稳定性，能承受所浇筑混凝土的重力、侧压力及施工荷载。衬砌模板台车、移动台架必须经验收合格后方可投入使用。检验数量：施工单位、监理单位每环检查一次。检验方法：查设计资料，产品验收合格证明，现场观察和测量检查明洞模板安装必须稳固牢靠，接缝严密，不得漏浆。2．模板与混凝土的接触面必须清理干净并涂刷隔离剂。浇筑混凝土前，模板内的积水和杂物应清理干净。检验数量：施工单位、监理单位每环检查一次。检验方法：观察。3．拱圈混凝土强度应达到混凝土设计强度的75%且拱顶回填高度达到0．7m时方可拆除明洞拱架。检验数量：施工单位每次拆模前检查一组同条件养护试件，监理单位按20%比例见证试验。检验方法：施工单位进行同条件养护试件强度试验。监理单位检查强度试验报告或见证试验。一般项目1．明洞结构非承重模板拆除时，混凝土强度不得低于2.5Mpa，并保证其表面及棱角不受损伤。检验数量：施工单位全部检查。检验方法：观察。2．模板安装允许偏差和检验方法应符合下表的规定。模板安装允许偏差序号项目允许偏差（mm）检验方法检验数量1边墙脚±15尺量施工单位全部检查2起拱线±10尺量3拱顶水准测量4模板表面平整度52m靠尺和塞尺5相邻浇筑段表面高低差±10尺量3．预埋件和预留孔洞的留置应符合设计要求。允许偏差应符合下表的规定。预埋件和预留孔洞的允许偏差和检验方法序号项目允许偏差（mm）检验方法检验数量1预留孔洞中心线位置10尺量施工单位全部检查尺寸2预埋件中心线位置3尺量明洞衬砌混凝土（施工）工程检验批质量验收记录表（Ⅱ）YJ07□□0804□□□单位工程名称分部工程名称 分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1混凝土强度等级第7.3.9条2明洞边墙拱圈衬砌厚度第11.5.4条3超挖回填第11.5.5条4施工缝、变形缝处理第11.5.6条5混凝土运输浇注要求第7.3.13条6混凝土养护第7.3.14条一般项目1施工配合比第7.3.17条2进水孔、泄水孔、泄水槽第7.3.19条3混凝土外观第条4允许偏差（mm）混凝土外形尺寸平面位置±10垂直度（‰）2拱部高程平整度±15施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．混凝土强度等级必须符合设计要求，混凝土强度试件应在混凝土的浇筑地点随机抽样制作。试件的取样与留置必须符合下列规定：（1）每拌制100盘且不超过100m3的同一配合比混凝土，取样不得少于一次；（2）每工作班拌制的同一配合比混凝土不足100盘时，取样不得少于一次；（3）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。检验数量：施工单位全部检查。监理单位见证取样检测或平行检验的次数分别为施工单位检查次数的20%和10%，但至少一次。检验方法：施工单位进行混凝土抗压强度试验。监理单位检查混凝土强度试验报告并进行见证取样检测或平行检验。 2．明洞边墙、拱圈混凝土的厚度必须符合设计要求。检验数量：施工单位、监理单位每一灌筑段检查一个断面，采用无损检测方法时，测线布置应符合铁道行业标准《铁路隧道衬砌质量无损检测规程》的规定。检验方法：施工单位测量检查，必要时可采用钻孔抽样或无损检测方法检查衬砌厚度，钻空检查每个断面应从拱顶沿两侧不少于5点，监理单位见证检查。3．灌注边墙混凝土时，边墙超挖部分必须按设计要求及时回填。边墙基底应无虚碴杂物及淤泥。检验数量：施工单位、监理单位全部检查。检验方法：施工单位现场观察检查。监理单位旁站监理。4．施工缝、变形缝的位置和处理应符合设计和施工技术方案的要求。检验数量：施工单位、监理单位全部检查。检验方法：观察和尺量。5．混凝土的运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝前将上一层混凝土浇筑完毕。当底层混凝土初凝后浇筑上一层混凝土时，应按施工缝进行处理。检查数量：施工单位、监理单位全部检查。检查方法：观察，检查施工记录。6．混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施，并应符合下列规定：（1）应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护；（2）混凝土浇水养护的时间：对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；对掺用缓凝型外加剂或有抗渗等要求的混凝土，不得少于14d；（3）浇水次数应能保持混凝土处于湿润状态；混凝土养护用水应与拌合用水相同；（4）采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并应保持塑料布内有凝结水；（5）混凝土强度达到1.2MPa前，不得在其上踩踏或安装模板及支架；（6）当日平均气温低于5℃时，不得浇水。检验数量：施工单位、监理单位全部检查。检验方法：观察。一般项目1．混凝土拌制前，应测定砂、石含水率，并根据测试结果和理论配合比调整材料用量，提出施工配合比。检验数量：施工单位每工作班不应少于一次。检验方法：砂、石含水率测试。2．预留泄水孔槽位置、数量应符合设计要求。检验数量：施工单位全部检查。检验方法：观察、尺量和计数检查。3．混凝土结构表面应密实平整、颜色均匀，不得有露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角等缺陷。检验数量：施工单位全部检查。检验方法：观察。4．混凝土结构外形尺寸允许偏差和检验方法应符合下表的规定。结构外形尺寸允许偏差（mm）序号项目边墙拱部检验方法检验数量1平面位置±10尺量施工单位每一浇筑段检查一个断面2垂直度（‰）2尺量3高程水准测量4结构平整度15152m靠尺和塞尺注：平面位置以隧道设计中线为准进行测量。明洞防排水检验批质量验收记录表YJ07□□0805□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位 验收记录主控项目1明洞顶部、内墙及洞门背防水型式第条2卷材防水层及配套材料质量第条3砂浆防水层配合比设计第条4卷材防水层细部做法第条5综合排水效果第条一般项目1防水层基底条件第条2卷材防水层接缝要求第条3卷材防水层保护层要求第条4砂浆防水层施工要求第条5砂浆防水层养护要求第条6拱背黏土隔水层要求第条7卷材防水层搭接宽度允许偏差（mm）10施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．明洞顶部、内墙及洞门墙背防水型式应符合设计要求，采用涂料防水层防水时应符合本标准8.6节的规定。检验数量：施工单位、监理单位全部检查。检验方法：检查产品合格证、试验报告和观察。2．卷材防水层所用的卷材及主要配套材料质量必须符合设计要求。检验数量：施工单位按材料进场批次抽样检验，监理单位按20%比例见证取样检测。检验方法：施工单位检查产品出厂合格证，做材料主要性能试验；监理单位检查产品出厂合格证，试验检测报告。3．水泥砂浆防水层（含聚合物水泥砂浆、掺外加剂或掺合料水泥砂浆）应根据原材料性能和设计要求进行配合比设计。 检验数量：施工单位、监理单位全部检查。检验方法：查水泥砂浆配合比设计及工程试验报告单。4．卷材防水层及其转角处、变形缝等细部做法应符合设计要求。检查数量：施工单位、监理单位全部检查。检查方法：查隐蔽工程验收记录、观察。5．明洞设置的截水沟、排水沟、纵向盲沟、盲管等排水设施的位置、结构尺寸应符合设计要求，排水系统顺畅，无淤积阻塞。检验数量：施工单位、监理单位每一检验批检查一次。检验方法：查对设计图、尺量、观察。一般项目1．卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象。基层阴阳角处应做成圆弧形。检查数量：施工单位全部检查。检查方法：查隐蔽工程验收记录、观察。2．卷材防水层的搭接缝应粘（焊）接牢固，严密，不得有皱折、翘边和鼓包等缺陷。检查数量：施工单位全部检查。检查方法：查隐蔽工程验收记录、观察。3．卷材防水层的保护层应符合设计要求，保护层应与防水层粘结牢固，结合紧密，厚度均匀一致。检查数量：施工单位全部检查。　检查方法：观察。4．防水卷材铺贴时，两幅卷材短边和长边的搭接宽度均不小于100mm，采用双层卷材的接缝应错开1∕2～1∕3幅宽，且二幅卷材不得垂直铺贴。卷材铺贴后不得有滑移、翘边、起泡、损伤等现象。卷材防水层搭接宽度允许偏差为10mm。检查数量：施工单位每100m2抽查一处，每处10m2，且不得少于3处。检查方法：观察，尺量。5．水泥砂浆防水层应按设计要求分层铺抺，各层应紧密贴合连续施工。检验数量：施工单位全部检查。检验方法：查施工记录，观察。6．水泥砂浆防水层终凝后应及时进行养护，养护时间不得少于14d，养护期间应保持湿润。检验数量：施工单位全部检查。检验方法：查施工记录，观察。7．明洞拱背的粘土隔水层与边、仰坡应搭接良好。检验数量：施工单位全部检查。检验方法：观察。明洞回填检验批质量验收记录表YJ07□□0807□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人 施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1墙背回填要求第条2拱顶回填高度第条坡度回填材料一般项目1墙背排水设施施工要求第11.8.3条2回填分层厚度及施工要求第条施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日说明主控项目1．墙背回填应符合下列规定：（1）自墙顶起坡开挖时，墙背超挖回填应用与边墙强度等级相同的混凝土一次灌筑，超挖较大部位应用浆砌片石回填。（2）自墙底起坡开挖，或在已成路堑增建明洞或偏压及单压式明洞靠山侧墙背回填应符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：查对设计图、工程检查证、施工记录，观察。2．洞顶回填高度、坡度、回填材料应符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：查对设计图、工程检验证、观察。一般项目1．墙背回填时应与墙后排水设施同时施工，并保证能使渗水顺畅排出。 检验数量：施工单位全部检查。检验方法：查施工记录，观察。2．拱背回填应对称分层夯实，每层厚度不宜大于0.3m，其两侧回填的土面高差不得大于0.5m。检验数量：施工单位全部检查。检验方法：观察。 第四部分隧道工程施工竣工（交工）验收表格分项工程质量验收记录单位工程名称分部工程名称检验批数施工单位项目负责人序号检验批单位施工单位检查评定结果监理单位验收结论1234567891011说明：施工单位检查评定结果 分项工程技术负责人年月日监理单位验收结论监理工程师年月日分部工程质量验收记录单位工程名称施工单位项目负责人项目技术负责人项目质量负责人序号分项工程名称检验批数施工单位检查评定结果监理单位验收结论12345678910质量控制资料安全功能检验（检测）报告验收单位施工单位项目负责人年月日勘察设计单位项目负责人年月日 监理单位监理工程师年月日注：1衬砌分部工程验收时，设计单位项目负责人应参加；2质量控制资料核查、安全检查和功能抽查项目应按“单位工程质量控制资料核查记录”、“单位工程安全和功能检验资料核查及主要功能抽查记录”单位工程质量验收记录单位工程名称开工日期竣工日期施工单位项目负责人项目技术负责人项目质量负责人序号项目验收记录验收结论1分部工程共分部经查，符合标准规定及设计要求分部2质量控制资料核查共项经查，符全要求项不符合规范要求项3安全和主要使用功能核查及抽查结果共核查、抽查项符全要求项不符合要求项4观感质量验收共核查、抽查项评定为合格的项评定为差的项5综合验收结论验收单位施工单位监理单位勘察设计单位建设单位 （公章）单位负责人年月日（公章）总监理工程师年月日（公章）项目负责人年月日（公章）项目负责人年月日单位工程质量控制资料核查记录工程名称施工单位序号资料名称份数核查意见核查人1图会审、设计变更、洽谈记录纸2工程定位没量、放线记录3原材料出厂合格证及进场检（试）验报告4施工试验报告5成品及半成品出厂合格证或试验报告6隐藏工程验收记录7施工记录8工程质量事故及事故调查处理资料9施工现场质量管理检查记录10分项、分部工程质量验收记录11新材料、新工艺施工记录12监控量测资料13 结论：施工单位项目负责人：总监理工程师：年月日年月日注：核查人为验收组的监理单位人员单位工程安全和功能检验资料核查及主要功能抽查记录工程名称施工单位序号安全和功能检查记录份数核查意见核查、抽查人1衬砌混凝土强度同条件养护试件试验报告2衬砌混凝土强度无损检测记录3衬砌混凝土厚度无损检测记录4喷射混凝土衬砌强度厚度无损检测记录5衬砌背后回填密实度检测记录6衬砌渗水情况检查记录7隧道道内轮廓检测记录8910111213 1415结论：施工单位项目负责人总监理工程师建设单位项目负责人年月日年月日年月日注：1核查、抽查项目由验收组协商确定；2核查、抽查人为验收组的监理单位人员 隧道衬砌厚度检测结果序号里程范围长度（m）拱顶衬砌厚度（cm）左拱腰衬砌厚度（cm）右拱腰衬砌厚度（cm）左边墙衬砌厚度（cm）右边墙衬砌厚度（cm）仰供衬砌厚度（cm）设计实测设计实测设计实测设计实测设计实测设计实测　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　检测日期：检测人：复核人：注：1里程范围可以隧道进口为零；2三线隧道可根据测线数量增加相应的栏目。 隧道衬砌混凝土强度等级检测结果序号里程范围测点位置龄期（d）纵波速度vp（m/s）混凝土强度等级设计强度值（MPa）备注　　拱顶　　　　　左边墙　　　　左拱腰　　　　右边墙　　　　右拱腰　　　　仰拱　　　　检测日期：检测人：复核人：注：1里程范围可以隧道进口为零。 隧道衬砌钢架、钢筋分布序号里程范围衬砌钢架、钢筋分布备注拱顶左边墙左拱腰右边墙右拱腰　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　检测日期：检测人：复核人：注：1里程范围可以隧道进口为零；2三线隧道可根据测线数量增加相应的栏目。 隧道衬砌背后回填情况统计序号里程范围位置回填情况备注密实不密实空洞　　拱顶　　　　左边墙　　　　左拱腰　　　　右边墙　　　　右拱腰　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　检测日期：检测人：复核人：注：1里程范围可以隧道进口为零；2三线隧道可根据测线数量增加相应的栏目。 隧道衬砌质量汇总序号里程范围位置衬砌质量描述备注厚度强度等级回填密实度内部缺陷钢筋分布　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　检测日期：检测人：复核人：注：1里程范围可以隧道进口为零；2钻孔验证可在备注栏内说明。 单位工程观感质量检查记录单位工程名称施工单位序号项目名称质量状况质量评定合格差1洞门端墙翼墙仰坡排水设施名牌2洞身拱部边墙隧底沟槽盖板3防排水效果衬砌沟槽结论：施工单位项目负责人总监理工程师建设单位项目负责人年月日年月日年月日注：观感质量评定为“差”的项目应返修
