对隧道工程的认识

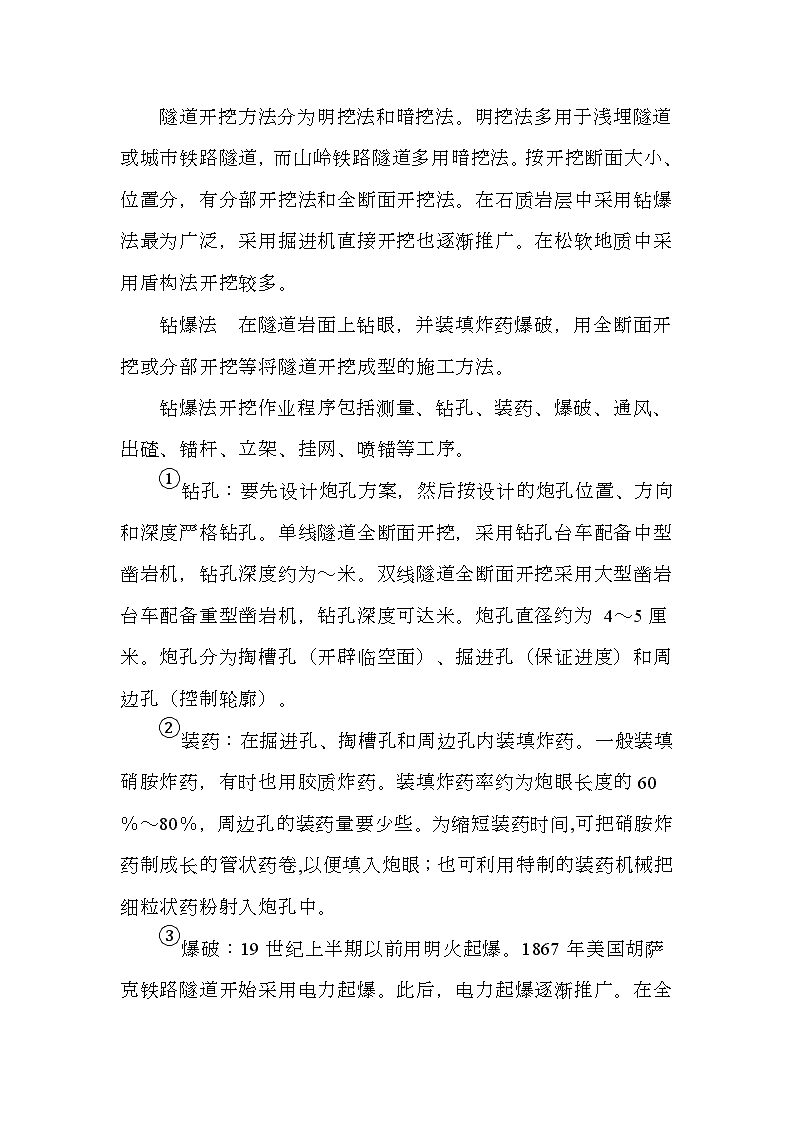

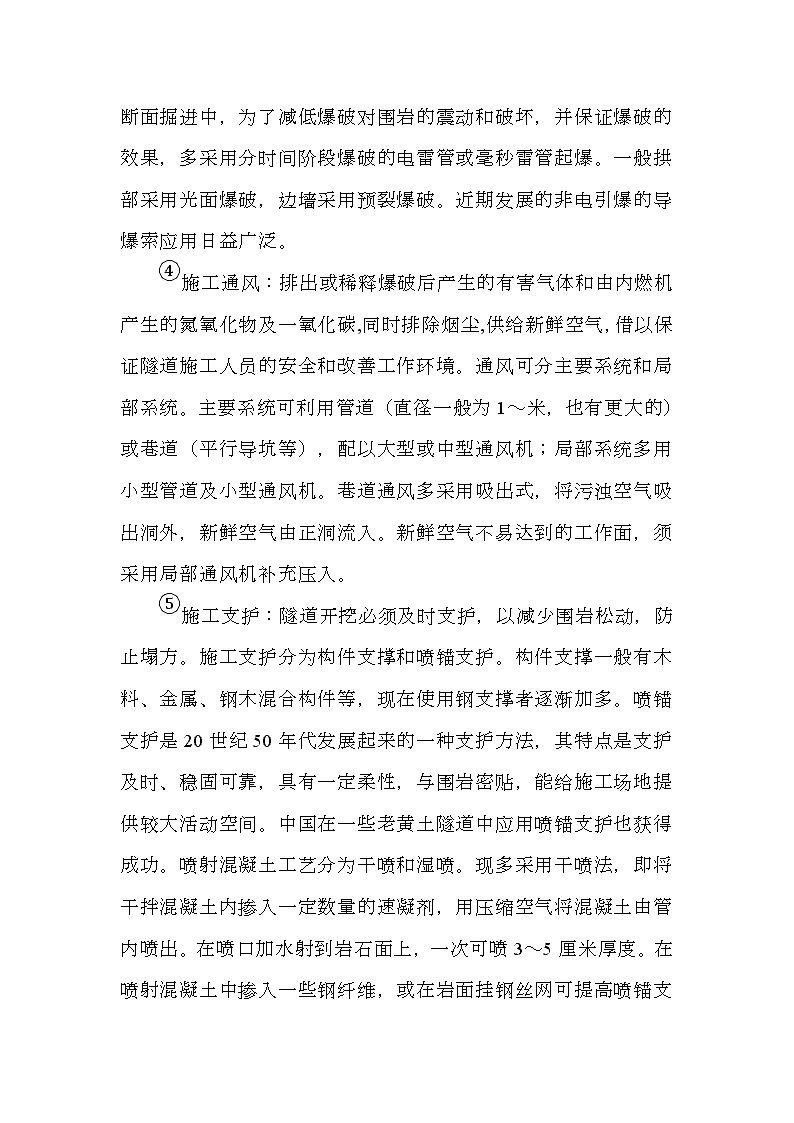

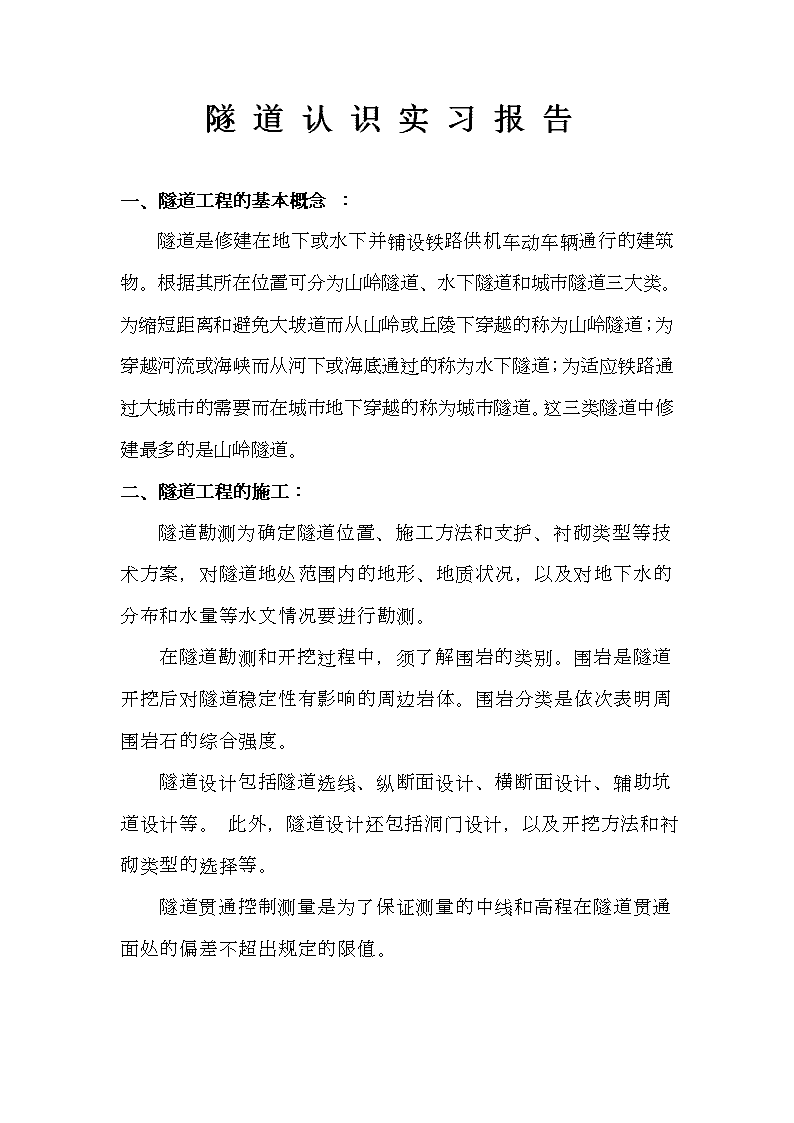

隧道认识实习报告一、隧道工程的基本概念：隧道是修建在地下或水下并铺设铁路供机车动车辆通行的建筑物。根据其所在位置可分为山岭隧道、水下隧道和城市隧道三大类。为缩短距离和避免大坡道而从山岭或丘陵下穿越的称为山岭隧道；为穿越河流或海峡而从河下或海底通过的称为水下隧道；为适应铁路通过大城市的需要而在城市地下穿越的称为城市隧道。这三类隧道中修建最多的是山岭隧道。二、隧道工程的施工：隧道勘测为确定隧道位置、施工方法和支护、衬砌类型等技术方案，对隧道地处范围内的地形、地质状况，以及对地下水的分布和水量等水文情况要进行勘测。　　在隧道勘测和开挖过程中，须了解围岩的类别。围岩是隧道开挖后对隧道稳定性有影响的周边岩体。围岩分类是依次表明周围岩石的综合强度。　　隧道设计包括隧道选线、纵断面设计、横断面设计、辅助坑道设计等。此外，隧道设计还包括洞门设计，以及开挖方法和衬砌类型的选择等。　　隧道贯通控制测量是为了保证测量的中线和高程在隧道贯通面处的偏差不超出规定的限值。 　　隧道开挖方法分为明挖法和暗挖法。明挖法多用于浅埋隧道或城市铁路隧道，而山岭铁路隧道多用暗挖法。按开挖断面大小、位置分，有分部开挖法和全断面开挖法。在石质岩层中采用钻爆法最为广泛，采用掘进机直接开挖也逐渐推广。在松软地质中采用盾构法开挖较多。　　钻爆法　在隧道岩面上钻眼，并装填炸药爆破，用全断面开挖或分部开挖等将隧道开挖成型的施工方法。　　钻爆法开挖作业程序包括测量、钻孔、装药、爆破、通风、出碴、锚杆、立架、挂网、喷锚等工序。　　①钻孔：要先设计炮孔方案，然后按设计的炮孔位置、方向和深度严格钻孔。单线隧道全断面开挖，采用钻孔台车配备中型凿岩机，钻孔深度约为～米。双线隧道全断面开挖采用大型凿岩台车配备重型凿岩机，钻孔深度可达米。炮孔直径约为4～5厘米。炮孔分为掏槽孔（开辟临空面）、掘进孔（保证进度）和周边孔（控制轮廓）。　　②装药：在掘进孔、掏槽孔和周边孔内装填炸药。一般装填硝胺炸药，有时也用胶质炸药。装填炸药率约为炮眼长度的60％～80％，周边孔的装药量要少些。为缩短装药时间,可把硝胺炸药制成长的管状药卷,以便填入炮眼；也可利用特制的装药机械把细粒状药粉射入炮孔中。 　　③爆破：19世纪上半期以前用明火起爆。1867年美国胡萨克铁路隧道开始采用电力起爆。此后，电力起爆逐渐推广。在全断面掘进中，为了减低爆破对围岩的震动和破坏，并保证爆破的效果，多采用分时间阶段爆破的电雷管或毫秒雷管起爆。一般拱部采用光面爆破，边墙采用预裂爆破。近期发展的非电引爆的导爆索应用日益广泛。　　④施工通风：排出或稀释爆破后产生的有害气体和由内燃机产生的氮氧化物及一氧化碳,同时排除烟尘,供给新鲜空气，借以保证隧道施工人员的安全和改善工作环境。通风可分主要系统和局部系统。主要系统可利用管道（直径一般为1～米，也有更大的）或巷道（平行导坑等），配以大型或中型通风机；局部系统多用小型管道及小型通风机。巷道通风多采用吸出式，将污浊空气吸出洞外，新鲜空气由正洞流入。新鲜空气不易达到的工作面，须采用局部通风机补充压入。 　　⑤施工支护：隧道开挖必须及时支护，以减少围岩松动，防止塌方。施工支护分为构件支撑和喷锚支护。构件支撑一般有木料、金属、钢木混合构件等，现在使用钢支撑者逐渐加多。喷锚支护是20世纪50年代发展起来的一种支护方法，其特点是支护及时、稳固可靠，具有一定柔性，与围岩密贴，能给施工场地提供较大活动空间。中国在一些老黄土隧道中应用喷锚支护也获得成功。喷射混凝土工艺分为干喷和湿喷。现多采用干喷法，即将干拌混凝土内掺入一定数量的速凝剂，用压缩空气将混凝土由管内喷出。在喷口加水射到岩石面上，一次可喷3～5厘米厚度。在喷射混凝土中掺入一些钢纤维，或在岩面挂钢丝网可提高喷锚支护的强度。钢锚杆安设在岩层面上的钻孔内,其长度和间距视围岩性质而定,一般长度为2～5米，通常用树胶和水泥浆沿杆体全长锚固。在岩层较好地段仅喷混凝土即可得到足够的支护强度。在围岩坚硬稳定的地段也可不加支撑。在软弱围岩地段喷锚可以联合使用，锚杆应加长，以加强支护力。　　⑥装碴与运输：在开挖作业中，装碴机可采用多种类型，如后翻式、装载式、扒斗式、蟹爪式和大铲斗内燃装载机等。运输机车有内燃牵引车、电瓶车等，运输车辆有大斗车、槽式列车、梭式矿车及大型自卸汽车等。运输线分有轨和无轨两种。　　由钻孔直到出碴完毕称为一个开挖循环。根据中国的经验，在单线全断面开挖中24小时能作两个循环，每个循环能进米深度，每日单口进度可达7米。然而在开挖中难免遇到断层或松软石质以及涌水等，不易保持每日的预计循环，所以每月单口实际进度多低于200米。中国成昆线蜜蜂箐单线隧道单口最高月进度曾达到200米。日本大清水双线隧道单口最高月进度曾达到160米。开挖循环作业的特点是一个工序接一个工序必须逐项按时完成，否则前一工序推迟就会影响下一工序，因而拖长全部时间。其中最主要的工序为钻孔及出碴，所用时间占全部作业时间比例较大。　　钻爆法开挖采用的方法有全断面开挖法和分部开挖法。 　　①全断面开挖法：一次开挖成型的方法。一般采用带有凿岩机的台车钻孔，用毫秒爆破，喷锚支护。还要有大型装碴运输机械和通风设备。全断面开挖法又演变为半断面法。半断面法是弧形上半部领先，下半部隔一段距离施工。　　②分部开挖法：先用小断面超前开挖导坑,然后,将导坑扩大到半断面或全断面的开挖方法。这种方法主要优点是可采用轻型机械施工，多开工作面，各工序间拉开一定的安全距离。缺点是工序多,有干扰,用人多。根据导坑在隧道断面的位置分为：上导坑法、中央导坑法、下导坑法以及由上下导坑互相配合的各种方法，另有把全断面纵向分为台阶进行开挖，而各层台阶距离较短的台阶法。 　　上导坑法适用于软弱岩层、衬砌顺序是先拱后墙，曾于1872～1881年为圣哥达隧道采用。中国短隧道一般用这种方法。中央导坑法是导坑开挖后向四周打辐射炮眼爆破出全断面或先扩大上半部。20世纪初美洲曾用这种方法，20年代美国新喀斯喀特隧道也用这种方法。下导坑法即下导坑领先的方法。其中包括：a.上下导坑法，利用领先的下导坑向上预打漏斗孔，便于开展上导坑等多工序平行作业。衬砌顺序多用先拱后墙，遇围岩较好时亦可改为先墙后拱。b.漏斗棚架法，适用于坚硬地层，以下导坑掘进领先，由下而上分层开挖，设棚架，先衬砌边墙后砌拱。1961～1966年在中国成昆线关村坝铁路隧道应用,1964年复工后取得平均单口月成洞152米的进度。c.蘑菇形法，同漏斗棚架法类似，也设棚架，但先衬砌拱部后砌边墙。1971～1973年在枝柳线彭莫山单线隧道应用,取得平均单口月成洞132米的进度。d.侧壁导坑法，两个下导坑领先，环形开挖，最后挖掉中心土体，衬砌顺序为先墙后拱，多用于围岩很差的双线隧道。也有采用上导坑领先及两个下导坑成品字形的。更多相关题目：　　全断面开挖法和分部开挖法是钻爆法开挖常用的方法，但隧道施工很复杂，时常遇到各种困难情况，如大断层、流沙、膨胀地层、溶洞、大量涌水等，尚需采取相应措施。　　盾构法是采用盾构作为施工机具的隧道施工方法。1825年在伦敦泰晤士河水下隧道首先试用盾构，并获得成功。此后，松软地质多采用盾构法开挖。盾构是一种圆形钢结构开挖机械，其前端为切口环，中间为支撑环，后端为盾尾。开挖时，切口环首先切入地层并能掩护工人安全地工作;支撑环是承受荷载的主要部分,其中安设多台推进盾构的千斤顶及其他机械；盾尾随着上述两部分前进，保护工人安装铸铁管片或钢筋混凝土管片。盾构法适用于松软地层，施工安全，对地层扰动少，控制围岩周边准确，极少超挖。日本丹那铁路隧道曾采用盾构法施工。 　　在整个隧道断面上，用连续掘进的联动机施工的方法。早在19世纪50年代初，美国胡萨克隧道就试用过掘进机，但未成功。直到20世纪50年代以后才逐渐发展起来。掘进机是一种用强力切割地层的圆形钢结构机械，有多种类型。普通型的掘进机的前端是一个金属圆盘，以强大的旋转和推进力驱动旋转，圆盘上装有数十把特制刀具，切割地层，圆盘周边装有若干铲斗将切割的碎石倾入皮带运输机，自后部运出。机身中部有数对可伸缩的支撑机构，当刀具切割地层时，它先外伸撑紧在周围岩壁上，以平衡强大的扭矩和推力。掘进机法的优点是对围岩扰动少,控制断面准确，无超挖,速度快，操作人员少。　　隧道衬砌是隧道开挖后，为使围岩稳定，确保运营安全，需按一定轮廓尺寸建造一层具有足够强度的支护结构，这种隧道支护结构称为隧道衬砌。常用的衬砌种类有就地灌注混凝土类、预制块拼装、喷锚或单喷混凝土、复合式衬砌。复合式衬砌是在喷锚或单喷支护之后，再就地灌注一层混凝土，形成喷锚支护同混凝土衬砌结合的复合式衬砌结构。如遇有水地段可在两层支护间加挂一层塑料板或做其他防水层。　　在隧道工程中，喷锚支护有可能取代构件支撑。喷锚支护的主要优点是支护及时,安全可靠,并能大量节约木材和钢材。欧洲一些国家在较弱地层的大断面爆破后，采用长锚杆结合喷混凝土做支护，已获得成功。中国亦曾在老黄土隧道开挖中使用喷锚支护。自喷锚支护发展后，对较弱岩层也可进行全断面开挖，以全断面开挖取代分部开挖。　　在岩石地层中采用全断面开挖及喷混凝土衬砌，其质量好坏首先取决于光面爆破。运用新奥法原理，考虑围岩自身承载能力，可在坑道爆破后尽早采用单喷或喷锚作初期支护，随即连续量测位移，判定围岩基本稳定时间，再进行二次支护，这样可以建成较经济的衬砌结构。 现代高度竞争的地下采矿与隧道工程要求成本集约，安全开凿与岩石加固等程序步骤。采矿的机器设备必须安全可靠，并紧密跟随工业持续提高的生产力与飞速发展的经济步伐。掘进机开挖法正在不断研究改进，并生产出各种新机械,其应用有广阔前景。液压凿岩机不断更新完善,使隧道开挖进度大大提高。光电测量仪器和激光导向设备的使用，使长隧道施工精确程度有所提高。目前，航空勘测、遥感技术、物探技术、岩层中应力应变的量测技术、电子计算机技术等的广泛应用，使隧道勘测设计技术水平也有很大提高。精确爆破技术，水平钻探技术和预灌浆技术的不断提高，有可能提高隧道开挖过程的安全性，并能保证隧道工程的质量。上面提到的认识，基本上都是“老生常谈”，实际上也是今后隧道工程中需要解决的关键问题。这个人物降落在大家的肩上，在大家“与山斗。与水斗。其乐无穷”的战斗中，在推进隧道工程技术发展和进步的过程中，我作为一个“摇旗呐喊的小卒”，为大家喝彩！
