项目一：认识公路隧道隧道工程图识读

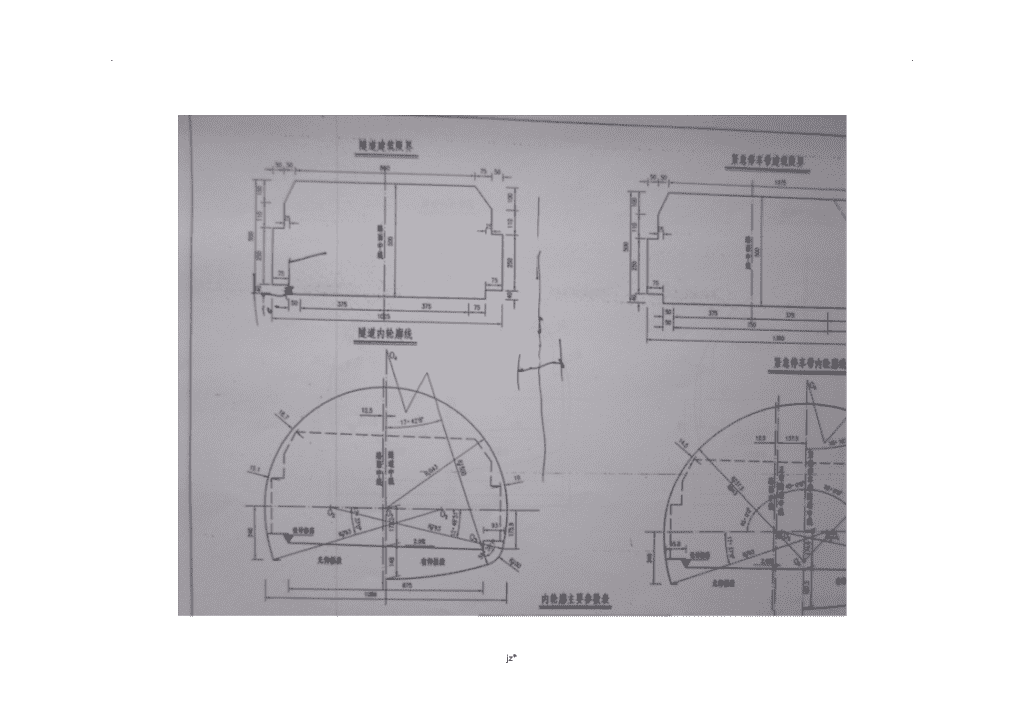

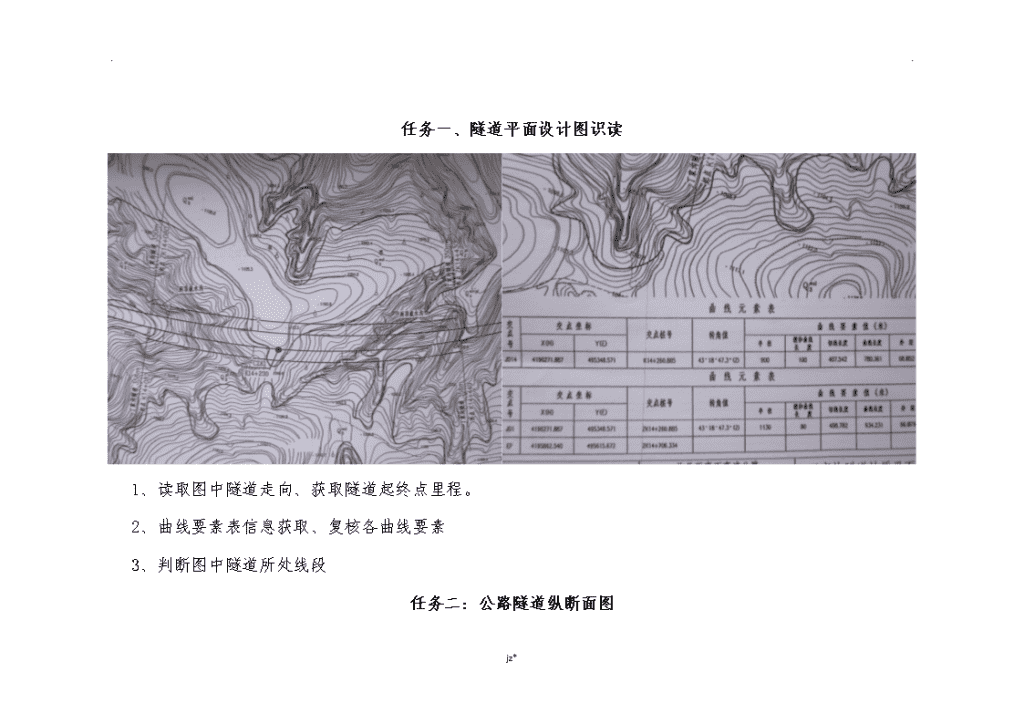

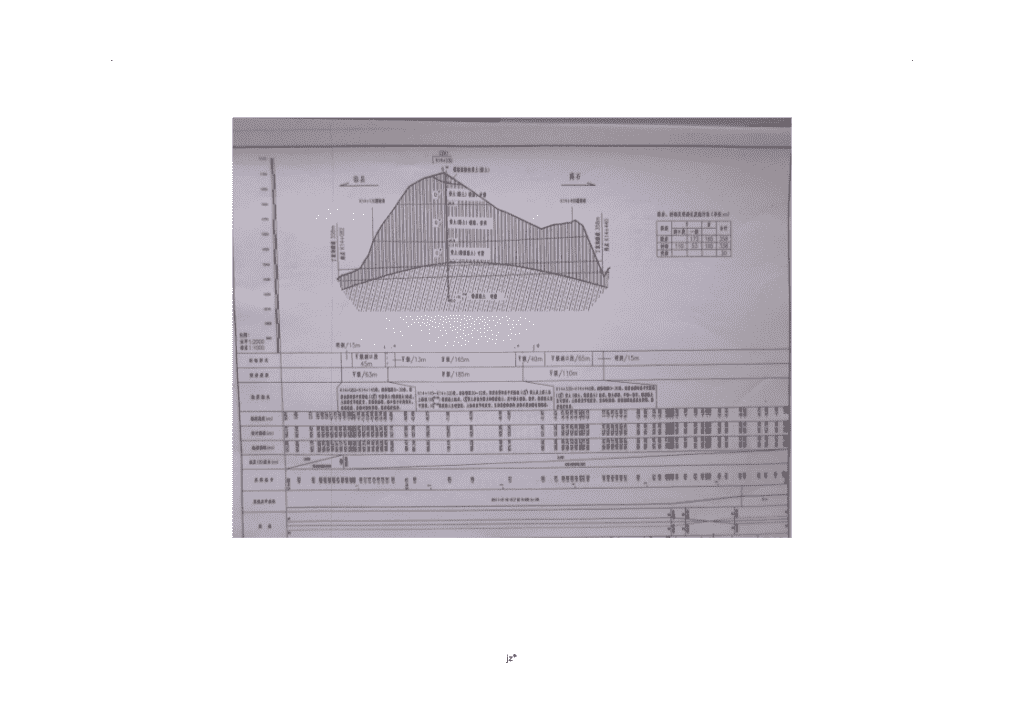

..任务一、隧道平面设计图识读1、读取图中隧道走向、获取隧道起终点里程。2、曲线要素表信息获取、复核各曲线要素3、判断图中隧道所处线段任务二：公路隧道纵断面图jz* ..jz* ..jz* ..里程高程比例、纵断面设计图包含信息、重点掌握高程设计线的位置假设某天掌子面里程K14+398根据图中设计信息计算开挖放样拱顶设计高程jz* ..任务三：公路隧道建筑限界1、公路建筑限界包括内容2、公路净空与建筑限界关系3、思考图中隧道路面中心线与隧道中心线为什么不重合？jz* ..任务三：公路隧道洞口工程构造识读一、对照两张图找出公路隧道洞口工程以下工程洞口开挖、洞口防排水、洞门工程、明洞、边、仰坡、截水沟二、早进洞、晚出洞思想接长明洞三、明洞设计思路四、洞门：位于隧道出入口处，用来保护洞口土体和边坡稳定，排除仰坡流下的水。它由端墙、翼墙及端墙背部的排水系统所组成。隧道长度：洞门量端墙间距离L=1350m判断隧道属于哪种隧道jz* ..五、边、仰坡防护图中采用的方式六、当洞口可能出现地层滑坡、崩塌、偏压时，应采取以下相应的预防措施：(1)滑坡可采取地表锚杆、深基桩、挡墙、土袋或石笼等加固措施。(2)崩塌可采取喷射混凝土、地表锚杆、锚索、防落石棚、化学药液注浆加固等措施。(3)偏压可采取平衡压重填土、护坡挡墙或对偏压上方地层挖切等措施，以减轻偏压力。(4)开挖中对地层动态应进展监控量测，检查各种处理措施的可靠性。练习：图中明洞的长度、明暗结合处里程桩号思考题：为什么要设置明洞？任务五：认识公路隧道衬砌构造初期支护工程：锚杆、拱架、钢筋网jz* ..任务六：认识公路隧道排水构造jz* ..jz* ..1、识别施工防排水、构造防排水jz*
