横琴新区长湾隧道工程--临时用电监理细则.doc

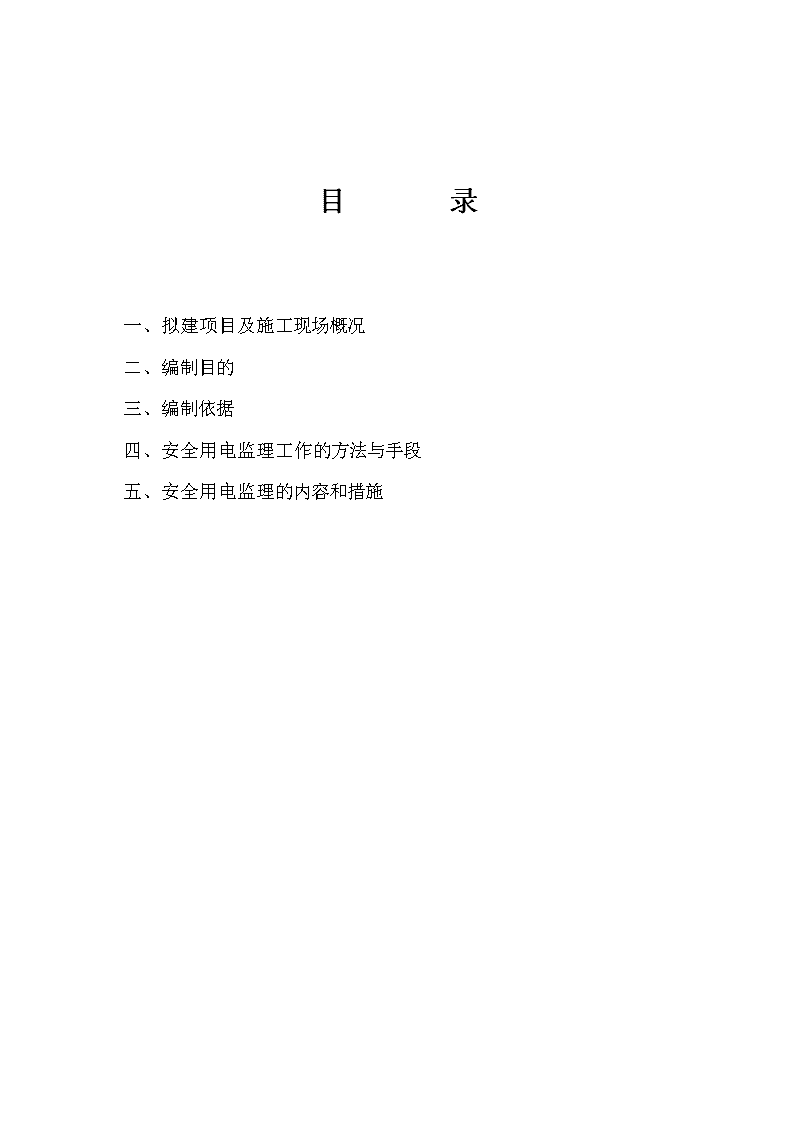

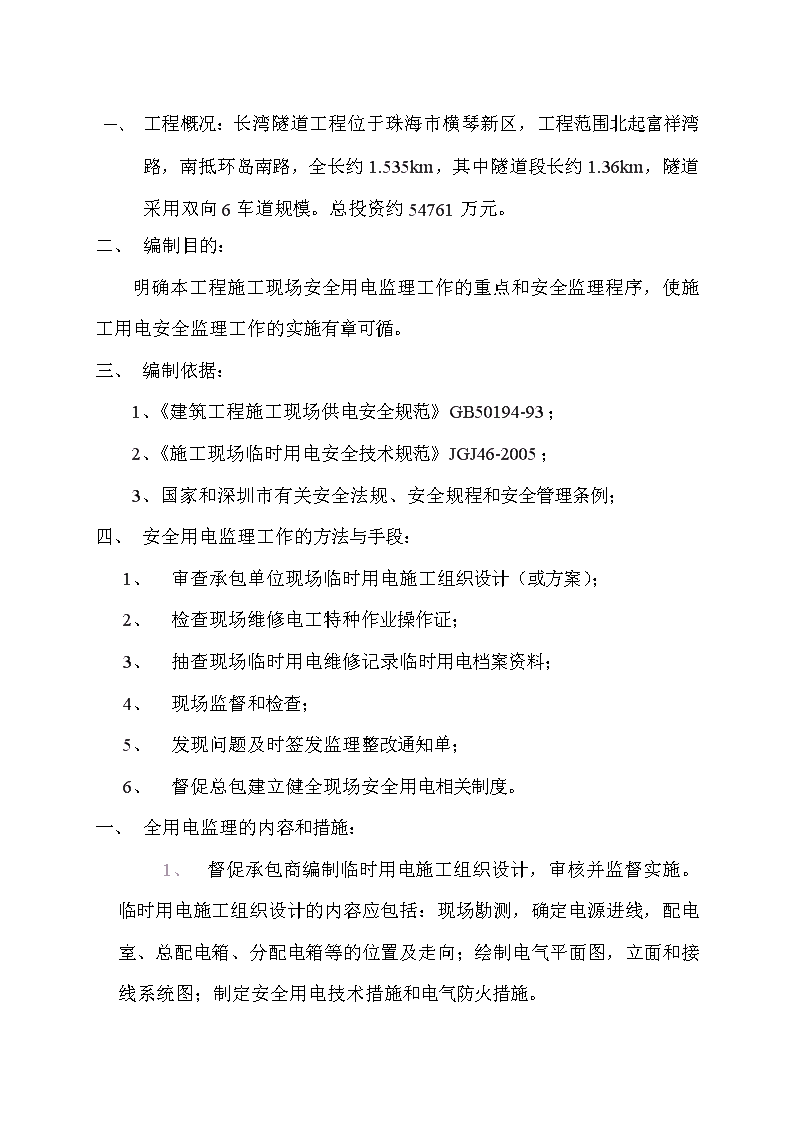

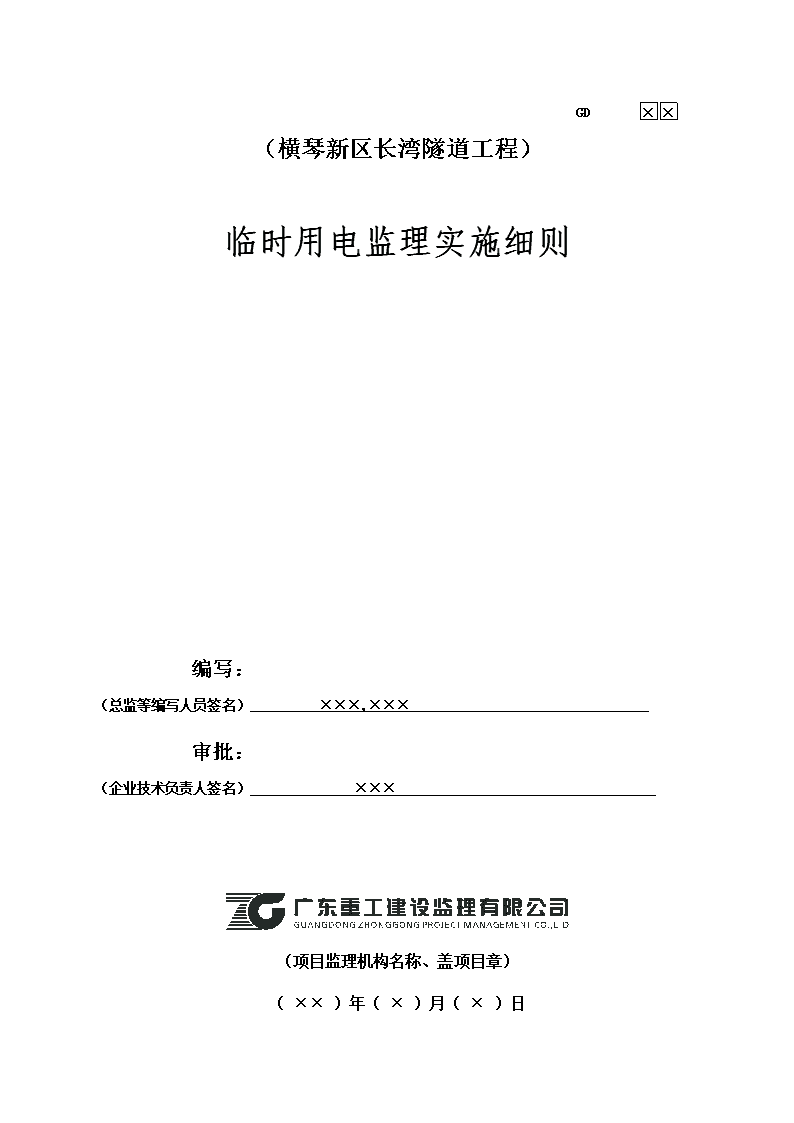

××GD（横琴新区长湾隧道工程）临时用电监理实施细则编写：（总监等编写人员签名）×××,×××审批：（企业技术负责人签名）×××（项目监理机构名称、盖项目章）（××）年（×）月（×）日 目录一、拟建项目及施工现场概况二、编制目的三、编制依据四、安全用电监理工作的方法与手段五、安全用电监理的内容和措施 一、工程概况：长湾隧道工程位于珠海市横琴新区，工程范围北起富祥湾路，南抵环岛南路，全长约1.535km，其中隧道段长约1.36km，隧道采用双向6 车道规模。总投资约54761万元。二、编制目的：明确本工程施工现场安全用电监理工作的重点和安全监理程序，使施工用电安全监理工作的实施有章可循。三、编制依据：1、《建筑工程施工现场供电安全规范》GB50194-93；2、《施工现场临时用电安全技术规范》JGJ46-2005；3、国家和深圳市有关安全法规、安全规程和安全管理条例；四、安全用电监理工作的方法与手段：1、审查承包单位现场临时用电施工组织设计（或方案）；2、检查现场维修电工特种作业操作证；3、抽查现场临时用电维修记录临时用电档案资料；4、现场监督和检查；5、发现问题及时签发监理整改通知单；6、督促总包建立健全现场安全用电相关制度。一、全用电监理的内容和措施：1、督促承包商编制临时用电施工组织设计，审核并监督实施。临时用电施工组织设计的内容应包括：现场勘测，确定电源进线，配电室、总配电箱、分配电箱等的位置及走向；绘制电气平面图，立面和接线系统图；制定安全用电技术措施和电气防火措施。 1、开工前检查及经常性的抽查安装、维修电工特种作业操作证。没有操作证的人员不得从事安装、维修或拆除临时用电工程，必须由电工完成。电工等级应同工程的难易程度和技术复杂性相适应。2、坚持对现场临时用电定期和不定期监督检查制度。对配电室或总配电箱的主要用电设备接地电阻检测和复查等采用旁站监理；对一般性配电线路、配电箱及用电设备完好情况等进行经常性巡视，发现问题，及时以书面形式要求整改。3、督促承包商做好在建工程与外电线路的安全距离，并悬挂醒目的警告标志牌。4、督促承包商做好现场临时用电及设备电接地工作。本施工现场变压器采用中心点直接接地，其临电线路必须采用TN-S接零保护系统（即三相五线制）。电气设备的金属外壳必须与专用保护零线连接。专用保护零线应由变压器工作接地线、配电室的零线引出。5、保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求。保护零线架空敷设的固定间距大于12m时，保护零线必须选择不小于10mm2的绝缘铜线。与电气设备相连的保护零线应为截面不小于2.5mm2的绝缘多股铜线。保护零线的统一标志为绿/黄双色。6、参与验收或复查现场变压器或发电机的工作接地电阻值(其值不得大于4Ω)；督促并检查施工单位完成保护零线在配电室或总配电箱处、配电线路中间处和末端处作重复接地，其接地电阻值不大于10Ω。7、 检查现场临时配电室。配电室应结合现场合理选置，配电室内配电屏等的布置应符合《施工现场临时用电安全技术规范》相关规定；配电屏应装设短路、过负荷保护装置和漏电保护器，各配电线路应编号，并应标明用途标记。配电屏（盘）或配电线路维修时，应悬挂停电标志牌。停、送电必须由专人负责。1、检查现场临时发电机组电源与外电电源联锁装置是否完好齐全，严禁与外电并列运行。2、检查施工现场配电线路。现场严禁使用裸导线，绝缘导线必须架空敷设，架空线必须设在专用电杆上，严禁架设在脚手架上。架空线导线截面的选择应满足机械强度、载流量、线路末端电压降的要求，单相线路的零线截面与相线截面相同，三相五线制的工作零线和保护零线截面不应小于相线截面的50%。3、对配电箱及开关箱的设置检查。总配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电。配电箱、开关箱的材质应合格，室外配电箱必须设防雨罩且上锁。动力配电箱与照明配电箱再好分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。分配电箱与开关箱的距离不得超过30m，开关箱与其控制的用电设备的水平距离不宜超过3m。配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。配电箱内开关电器应安装牢固，不得歪斜和松动。配电箱、开关箱内接线不得松动，箱内工作零线、保护接零线应通过接线端子板连接，接零端子与保护接零端子分开。配电箱、开关箱的金属外壳必须接地。4、检查配电箱、开关箱电器装置，破损、不合格的电器不准使用。 1、总配电箱内应设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或总自动开关和分路自动开关）以及漏电保护器。若漏电保护器同时具备过负荷和短路保护功能，则可不设分路自动开关。2、分配电箱应装设总隔离开关和分路隔离开关以及总熔断器和分路熔断（或总自动开关和分路自动开关）。3、每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关电器直接控制二台及二台以上用电设备。开关箱内必须装设漏电开关。漏电开关应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，其额定漏电动作电流和额定漏电动作时间应符合规范规定。同时总配电箱和开关箱中两级漏电开关的额定漏电动作电流和额定漏电动作时间应具有分级分段保护的功能。4、手动开关电器只许用于直接控制照明电路和容量不大于5.5KW的动力电路。容量5.5KW的动力电路应采用自动开关电器或降压起动装置控制。5、对现场临时用电使用与维护的监理。要求现场所有配电箱门锁齐全。配电箱、开关箱均应标明其名称、用途，并作出回路标记，维修由专人负责。监理坚持每天对施工现场临时用电进行一次检查与经常性的巡查相结合，发现问题及时督促施工单位整改。6、对建筑机械和手动电动工具的监理。督促施工在选购电动建筑机械和手持电动工具应符合相应的国家标准、专业标准和安全技术规程；并有产品合格证和说明书。电动机工具应有专人检查和保养。 对夜间施工塔式起重机，应安装正对工作面的投光灯并应在塔顶和臂架端部装设防撞红色信号灯。外用电梯轿厢内、外均应安装紧急停止开关；升降机的上、下极限位置应设置限位开关。电焊机应放置在在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。交流焊机变压器的一次侧电源线长度应不大于5m，二次电缆的长度应不大于30m，进线处必须设置防护罩。手动动电动工具的负荷线必须采用橡皮护套铜芯软电缆，并不得有接头。1、对临时用电档案管理的监理。临时用电工程应定期检查，现场施工用电必须建立安全技术档案，安全技术档案应由现场的电气技术人员负责建立与管理。要求施工单位每次电工维修应作好记录，并分时段归档。监理在每半月检查现场临时用电的同时也检查安全用电档案，发现现问题，及时要求施工单位改正。
