模块9--桥涵及隧道工程图的绘制-道路工程CAD教学ppt课件.pptx

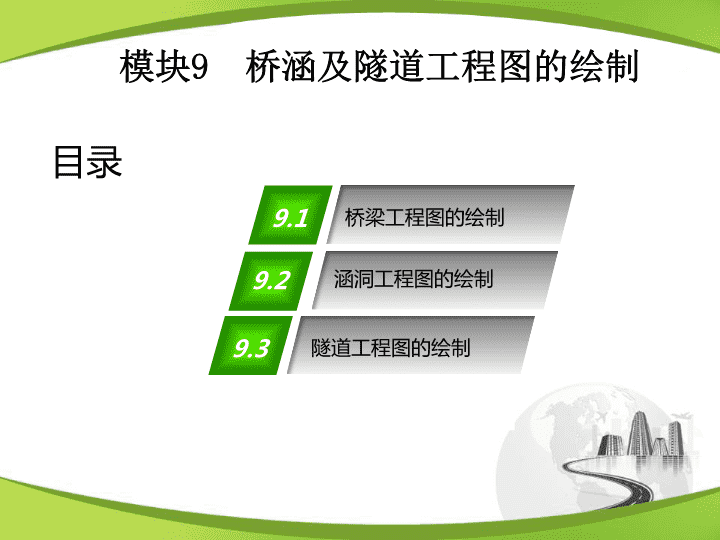

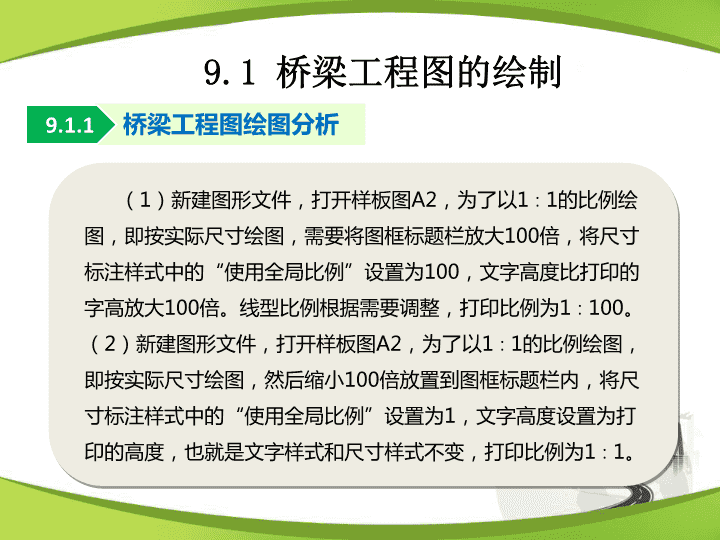

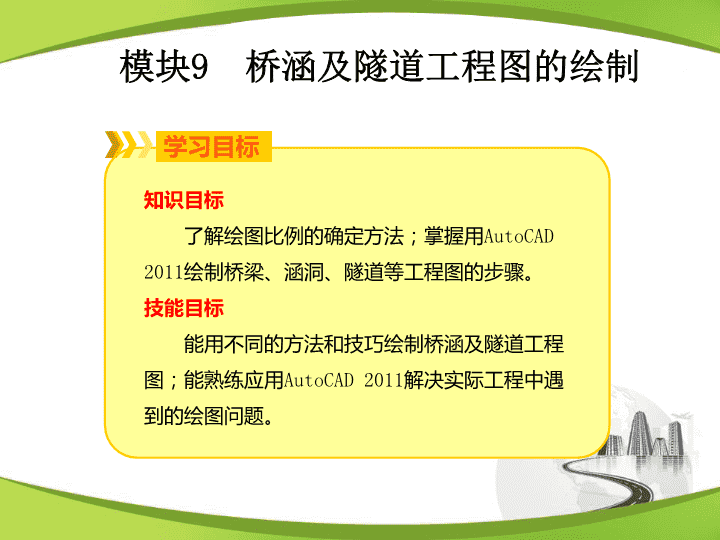

目录模块9桥涵及隧道工程图的绘制9.1桥梁工程图的绘制9.2涵洞工程图的绘制9.3隧道工程图的绘制 学习目标知识目标了解绘图比例的确定方法；掌握用AutoCAD2011绘制桥梁、涵洞、隧道等工程图的步骤。技能目标能用不同的方法和技巧绘制桥涵及隧道工程图；能熟练应用AutoCAD2011解决实际工程中遇到的绘图问题。模块9桥涵及隧道工程图的绘制 9.1桥梁工程图的绘制桥梁工程图绘图分析9.1.1（1）新建图形文件，打开样板图A2，为了以1∶1的比例绘图，即按实际尺寸绘图，需要将图框标题栏放大100倍，将尺寸标注样式中的“使用全局比例”设置为100，文字高度比打印的字高放大100倍。线型比例根据需要调整，打印比例为1∶100。（2）新建图形文件，打开样板图A2，为了以1∶1的比例绘图，即按实际尺寸绘图，然后缩小100倍放置到图框标题栏内，将尺寸标注样式中的“使用全局比例”设置为1，文字高度设置为打印的高度，也就是文字样式和尺寸样式不变，打印比例为1∶1。 9.1桥梁工程图的绘制桥体总体布置图 9.1桥梁工程图的绘制桥梁工程图绘制步骤9.1.2桥梁侧面图的绘制步骤1.（1）调用样板图或建立图层、文字样式和尺寸样式。（2）打开“正交模式”，用偏移中心线等方法画定位线。（3）画空心板。画定位线画空心板 9.1桥梁工程图的绘制图9-6画T形主梁板图9-7T形截面的尺寸（4）画T形主梁板。打开“正交模式”，输入相对坐标值等，画T形截面的一半，尺寸如图9-7所示。镜像生成另一半，复制另两个T形截面，并删除最右边T形截面的右半部分，然后将所画图形移到要求位置。 9.1桥梁工程图的绘制图9-8画人行道和护拦（5）用“捕捉自”命令确定矩形的第一角点，画人行道和护栏。（6）用“偏移”“修剪”和“圆”等命令，画桥墩立柱和墩帽。图9-9画桥墩立柱和墩帽 9.1桥梁工程图的绘制（7）同样画另一个墩帽，复制生成另一个桥墩立柱。图9-10画另一侧的桥墩立柱和墩帽 9.1桥梁工程图的绘制（8）用“拉伸”命令将立柱拉伸一定长度，画立柱断裂面图9-11画立柱断裂面 9.1桥梁工程图的绘制桥梁立面图的绘制步骤2.(1)画水平构造线。图9-12画水平构造线 9.1桥梁工程图的绘制(2)修剪图线图9-13修剪图线 9.1桥梁工程图的绘制画桥墩立柱和墩帽（立面图）(3)打开“正交模式”，复制桥墩立柱。根据“高平齐”画水平构造线，用“延伸”“修剪”命令画墩帽。 9.1桥梁工程图的绘制(4)镜像桥墩立柱和墩帽图9-15镜像桥墩立柱和墩帽 9.1桥梁工程图的绘制(5)设“粗实线”图层为当前图层，输入主要点的相对坐标值，画样条曲线和右侧两桥墩立柱之间的直线a。画样条曲线和直线a 9.1桥梁工程图的绘制调整中心线长度(6)设“中心线”图层为当前图层，用“拉伸”命令调整中心线长度。 9.1桥梁工程图的绘制桥梁平面图的绘制步骤3.（1）拉长水平线交开始画的水平构造线于A点，过A点画一条45°直线，设“中心线”图层为当前图层，确定圆的位置。画中心线 9.1桥梁工程图的绘制（2）在确定为圆的位置画圆，并镜像图形。画圆并镜像 9.1桥梁工程图的绘制（3）根据“长对正，高平齐，宽相等”的规律绘制平面图中的其他细节。绘制平面图中的细节 9.1桥梁工程图的绘制（4）设“细实线”图层为当前图层，在平面图和立面图中绘制示坡线，画填充图案（名称分别为SOLID和ANSI31、CONC），对比例分别做相应的调整。绘制平面图中的其他细节 9.1桥梁工程图的绘制桥梁总体布置图的比例调整和尺寸标注4.（4）建立文字样式，标注文字和附注，标注标高符号。（3）标注尺寸。（2）建立标注尺寸样式。（1）在桥梁总体布置图中，立面图和平面图的比例为1∶100，而侧面图为1∶50，比例不一样。 图9-24标注尺寸图9-25钢筋混凝土圆管涵洞9.1桥梁工程图的绘制 9.2涵洞工程图的绘制涵洞是埋在路基下的建筑物，用来排泄少量水流或通过行人和车辆。涵洞按其断面形状和结构形式分成拱涵、盖板箱涵和圆涵等。钢筋混凝土圆管涵洞 9.2涵洞工程图的绘制涵洞工程图绘图分析9.2.1（1）（2）（3）正面图平面图侧面图 9.2涵洞工程图的绘制涵洞工程图绘制步骤9.2.2（1）调用样板图或建立图层、文字样式和尺寸样式。（2）画洞身。设“中心线”图层为当前图层，打开“正交模式”，画中心线；捕捉交点画一条45°构造线；捕捉中心线的交点画圆，画铅垂构造线；分别设“中实线”“虚线”图层为当前图层画水平构造线，如图所示。画洞身 9.2涵洞工程图的绘制图9-27修剪、删除图线图9-28画端墙（3）修剪、删除图线。（4）用“对象捕捉追踪”和“正交模式”画端墙，倒角尺寸为5×5。 9.2涵洞工程图的绘制图9-29画构造线图9-30修剪、镜像图形（5）为了画端墙平面图，捕捉交点画构造线。（6）修剪、镜像，完成绘制。 9.2涵洞工程图的绘制图9-31画截水墙和墙基（7）用“正交模式”“偏移”“对象捕捉追踪”“修剪”及修改图层等命令，画截水墙和墙基。（8）画端墙与洞身的交线，修改洞身的部分线型。图9-32画墙与洞身的交线 9.2涵洞工程图的绘制图9-33画其他图线修剪图线、调整中心线的长度（9）用“偏移”“对象捕捉追踪”和“构造线”等命令画其他图线，如图所示。（10）修剪图线，调整中心线的长度。 9.2涵洞工程图的绘制（10）修剪图线，调整中心线的长度，如图9-34所示。（11）用“复制”和“打断”命令，使圆的不可见部分变为虚线。（12）画填充边界，如图9-35所示。（13）画填充图案。素土夯实，名称为EARTH，比例为5，角度为45°；防潮层，名称为NET，比例为4；混凝土，名称为ARCONC，比例为0.1；钢筋，名称为ANSI31，比例为3；块石，名称为ARB816，比例为0.08；毛石，名称为GRAVEL，比例为3。画锥体护坡，删除填充边界，填充效果如图9-36所示。 9.2涵洞工程图的绘制（14）用点的定距等分和图块画示坡线，如图9-37所示。（15）建立文字样式，填写文字注释等，如图9-38所示。（16）标注尺寸，标注锥体护坡比例，填写附注说明等，完成作图，如图所示。 9.2涵洞工程图的绘制图9-38标注文字 图9-39端墙式隧道洞门图9.3隧道工程图的绘制 9.3隧道工程图的绘制隧道工程图绘图分析9.3.1正面图1.正面图是沿线路方向对隧道门进行投射而得到的图形，在正面图中可以表示出洞门衬砌的形状和主要尺寸、端墙的高度和长度、端墙与洞门衬砌的相互位置，以及端墙顶水沟的坡度。从整体上看，该图左右对称，因此可以只绘制一半，用“镜像”命令绘制另一半。拱圈的绘制是隧道工程图的难点，它不同于拱桥和涵洞的拱圈，它是由三段弧构成的，所以应首先确定三个圆心再画三段弧。 9.3隧道工程图的绘制平面图2.平面图仅画出洞门外露部分的投影，从平面图中可以看出洞门墙顶帽的宽度、洞顶排水沟的构造及洞门口外两条边沟的位置。因为端墙向后倾斜，所以平面图与正面图是类似形，在绘制过程中一定注意“长对正”。 9.3隧道工程图的绘制Ⅰ—Ⅰ剖面图3.Ⅰ—Ⅰ剖面图是沿着隧道中心线剖切而得的，从图中可以看出洞门墙的倾斜坡度（10∶1）、洞门墙的厚度、排水沟的断面形状、拱圈的厚度及材料的断面符号等。在绘制过程中一定要注意“高平齐”。 9.3隧道工程图的绘制隧道工程图绘制步骤9.3.2（1）新建图形文件。打开样板图A3，为了以1∶1比例绘图，将图框标题栏放大10倍，尺寸标注样式中的“使用全局比例”设置为10，文字高度比实际放大5倍。线型比例根据需要调整。（2）布图。图面布置是一项十分重要的步骤，因为如果没有合理的布图，有可能会使后来的绘图工作无法进行。所以，应先绘制正面图和平面图的中心线，从而确定两图位置，然后确定三段弧的圆心。（3）绘制拱圈。首先根据三个圆心绘制三段弧，然后绘制直边墙。 9.3隧道工程图的绘制图9-40确定三段弧的圆心图9-41绘制三段弧和直边墙 9.3隧道工程图的绘制（4）绘制端墙的三面投影，注意投影规律绘制端墙的三面投影提示注意：洞内不是水平的。 9.3隧道工程图的绘制图9-43绘制平面图中的排水沟和Ⅰ—Ⅰ剖面图（5）绘制平面图中的排水沟和Ⅰ—Ⅰ剖面图。 9.3隧道工程图的绘制绘制示坡线和填充混凝土图案（6）绘制示坡线和填充混凝土图案，注意调整填充比例。 一般而言，使用AutoCAD2011画工程图的方法有许多种，大部分方法大同小异。使用AutoCAD2011画图时，其步骤与手工画图大致相同，但又有所差异。使用AutoCAD2011画图与手工画图的主要区别有以下几点。（1）使用AutoCAD2011画图时，图纸可以看作无穷大，因此，可以真实尺寸画图。也就是说，与手工画图相比，省去了比例变换的麻烦。（2）与手工画图相比，使用AutoCAD2011画图虽然在画图时省去了比例变换的麻烦，但如何确定文字、尺寸标注、图框和图标的尺寸大小是个问题。为此，可以使用如下方法，即根据出图比例和出图时的要求来确定文字、尺寸标注、图框和图标的尺寸。经验技巧9.3隧道工程图的绘制 为了使用户在画图框和图标时无须进行比例变换（但对尺寸标注仍需进行比例变换），AutoCAD2011还专门提供了一个布局空间(图纸空间)。也就是说，用户可以先在模型空间里以真实尺寸绘制图形并标注尺寸，然后进入图纸空间，在图纸空间里以1∶1的比例绘制图框和标题栏等。当然，我们也可以完全模拟手工画图的方法，在画图时进行比例变换，这样就不必再对文字、尺寸标注、图框和标题栏的尺寸进行比例变换了。但是，这种方法比较麻烦。经验技巧9.3隧道工程图的绘制 POWEPOINT适用于商务主题及相关类别演示
