隧道工程工程.docx

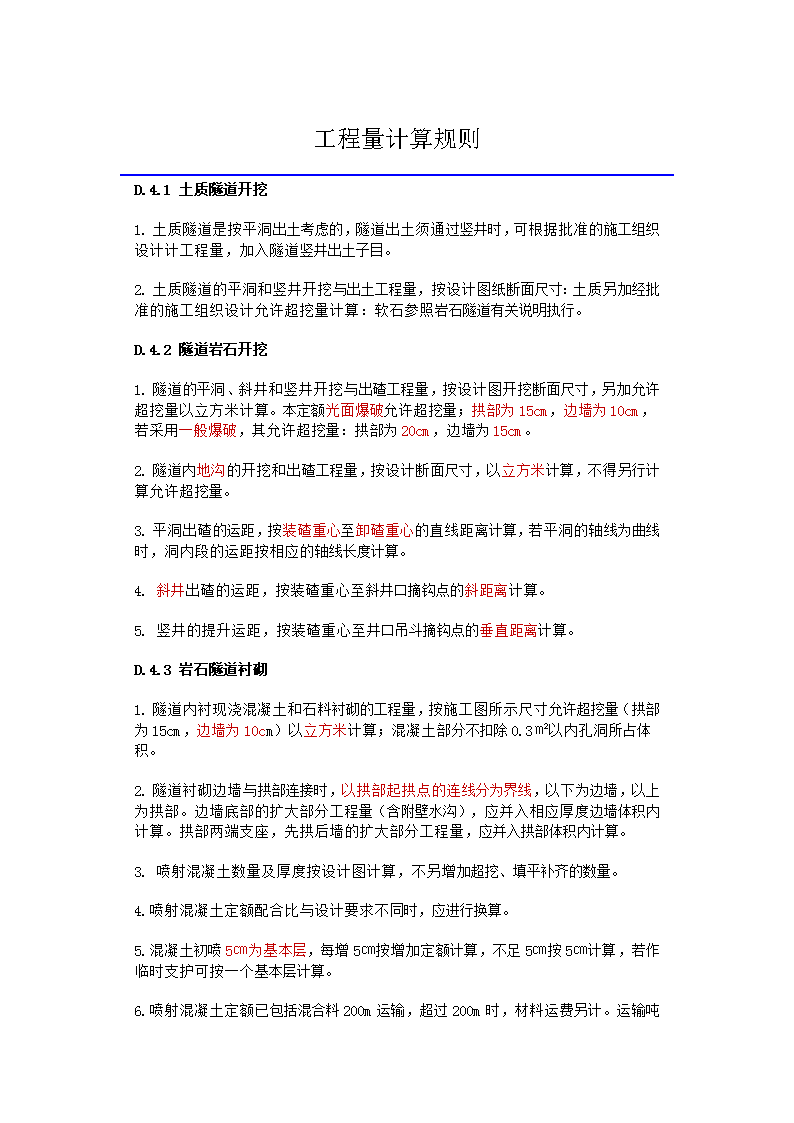

　工程量计算规则D.4.1土质隧道开挖1.土质隧道是按平洞出土考虑的，隧道出土须通过竖井时，可根据批准的施工组织设计计工程量，加入隧道竖井出土子目。2.土质隧道的平洞和竖井开挖与出土工程量，按设计图纸断面尺寸：土质另加经批准的施工组织设计允许超挖量计算：软石参照岩石隧道有关说明执行。D.4.2隧道岩石开挖1.隧道的平洞、斜井和竖井开挖与出碴工程量，按设计图开挖断面尺寸，另加允许超挖量以立方米计算。本定额光面爆破允许超挖量；拱部为15cm，边墙为10cm，若采用一般爆破，其允许超挖量：拱部为20cm，边墙为15cm。2.隧道内地沟的开挖和出碴工程量，按设计断面尺寸，以立方米计算，不得另行计算允许超挖量。3.平洞出碴的运距，按装碴重心至卸碴重心的直线距离计算，若平洞的轴线为曲线时，洞内段的运距按相应的轴线长度计算。4.斜井出碴的运距，按装碴重心至斜井口摘钩点的斜距离计算。5.竖井的提升运距，按装碴重心至井口吊斗摘钩点的垂直距离计算。D.4.3岩石隧道衬砌1.隧道内衬现浇混凝土和石料衬砌的工程量，按施工图所示尺寸允许超挖量（拱部为15cm，边墙为10cm）以立方米计算；混凝土部分不扣除0.3㎡以内孔洞所占体积。2.隧道衬砌边墙与拱部连接时，以拱部起拱点的连线分为界线，以下为边墙，以上为拱部。边墙底部的扩大部分工程量（含附壁水沟），应并入相应厚度边墙体积内计算。拱部两端支座，先拱后墙的扩大部分工程量，应并入拱部体积内计算。3.喷射混凝土数量及厚度按设计图计算，不另增加超挖、填平补齐的数量。4.喷射混凝土定额配合比与设计要求不同时，应进行换算。5.混凝土初喷5㎝为基本层，每增5㎝按增加定额计算，不足5㎝按5㎝计算，若作临时支护可按一个基本层计算。6.喷射混凝土定额已包括混合料200m运输，超过200m时，材料运费另计。运输吨 位按初喷5㎝拱部26t/100㎡,边墙23t/100㎡；每增厚5㎝拱部16t/100㎡，边墙14t/100㎡。7.喷射平台工程量，按实际搭设平台的最外立杆（或最外平杆）之间的水平投影面积以平方米计算。D.4.4盾构掘进1.按掘进过程中的施工阶段划分：（1）负环段掘进：从拼装后靠管片起至盾尾离开出洞井内壁止。（2）出洞段掘进：从盾尾离开出洞井内壁至盾尾离开出洞井内壁40m止。（3）正常段掘进：从出洞段掘进结束至进洞段掘进开始的全段掘进。（4）进洞段掘进：按盾购切口距进洞井外壁5倍盾构直径的长度计算。2.掘进定额中盾构机按摊销考虑，若遇下列情况时，可将定额中盾构掘进机台班内的折旧费和大修理扣除，保留其他费作为盾构使用费台班进入定额，盾构掘进机费用按不同情况另行计算。（1）顶端封闭采用垂直顶升方法施工的给排水隧道。（2）单位工程掘进长度≤800m的隧道。（3）采用进口或其他类型盾构机掘进的隧道。（4）由建设单位提供盾构机掘进的隧道。3.衬砌压浆量根据盾尾间隙，由施工组织设计确定。4.柔性接缝环适合于盾构工作井洞门与园隧道接缝处理，长度按管片中心圆周长计算。5.预制混凝土管片工程量按实际体积加1％损耗计算，管片试拼装以每100环管片拼装1组（3环）计算。D.4.5管节顶升及旁通管1.复合管片不分直径，管节不分大小，均执行本定额。2.顶升车架及顶升设备的安拆，以每顶升一组出口为安拆一次计算。顶升车架制作费按顶升一组摊销50％计算。 3.顶升管节外壁如需压浆时，则套用分块压浆定额计算。4.垂直顶升节试拼装工程量按所需顶升的管节数计算。D.4.6隧道沉井1.沉井工程的井点布置及工程量，按批准的施工组织设计计算，套用相应定额子目。2.基坑开挖的底部尺寸，按沉井外壁每侧加宽2m计算，套用有关的基坑挖土定额。3.沉井基坑砂垫层及刃脚基础垫层工程量，按批准的施工组织设计计算。4.刃脚的计算高度，从刃脚踏面至井壁外凸口计算，如沉井井壁没有外凸口时，则从刃脚踏面至底板顶面为准。底板下的地梁并入底板计算。框架梁的工程量包括切入井壁部分的体积。井壁、隔壁或底板混凝土中，不扣除单孔面积0.3㎡以内的孔洞所占体积。5.沉井下沉的土方工程量，按沉井外壁所围的面积乘以下沉深度（预制时刃脚底面至下沉后设计刃脚底面的高度），并分别乘以土方回淤系数计算。回淤系数：排水下沉深度大与10m为1.05；不排水下沉深度大于15m为1.02。6.沉井触变泥浆的工程量；按刃脚外凸口的水平面积乘以高度计算。7.沉井砂石料填心、混凝土封底的工程量，按设计图纸或批准的施工组织设计计算。8.钢封门安、拆工程量，按施工图用量计算。钢封门制作费另计，拆除后应回收70％的主材原值。D.4.7地下连续墙1.地下连续墙成槽土方量按连续墙设计长度、宽度和槽深（加超深0.5m）计算.混凝土浇注量同连续墙成槽土方量。2.锁口管及清底置换以段为单位（段指槽壁单元槽段），锁口管吊拔按连续强段书加1段计算，定额中已包括锁口管的摊销费用。D.4.8混凝土结构1.现浇混凝土工程量按施工图计算，不扣除单孔面积0.3㎡以内的孔洞所占体积。2.有梁板的柱高，自柱基础顶面至梁、板顶面计算，梁高以设计高度为准。梁与柱交接，梁长算至柱侧面（即柱间净长）。3.结构定额中未列预埋件费用，可另行计算。 4.隧道路面沉降缝、变形缝套用"道路工程"相应定额，其人工、机械乘以1.1系数。5.地基注浆加固分钻孔和注浆分列子目，已按各种深度综合取定，注浆工程量按加固土体的体积计算。6.监测点布置分为地表和地下二部分，其中地表测孔深度与定额不同时可内插计算。工程量由施工组织设计确定。7.监控测试以一个施工区或内监控三项或六项测定内容划分步距，以组日为计量单位，监测时间由施工组织设计确定。8.金属构件的工程量按设计图纸的主材（型钢、钢板、方、圆钢等）的重量以吨计算，不扣除孔眼、缺角、切肢、切边的重量。圆形和多边形的钢板按作方形计算。9.钢支撑由活络头、固定头和本体组成，本体按固定头单价计算。　说明一般说明1.本章定额包括土质隧道、岩石隧道开挖与出碴、岩石隧道衬砌、盾构法掘进、管节顶升及旁通管、隧道沉井、地下连续墙、混凝土结构，共8节434个子目。2.本章定额适用于城镇管辖范围内新建和扩建的各种车行隧道、人行隧道、给排水隧道及电缆（公用事业）隧道等工程。3.岩石隧道，次坚石岩石类别为VII至VIII级，强度系数f=4~8。普坚石岩石类别IX至X级，f=8~12。特坚石类别为XI至XII级，f=12~18。f﹤4及f＞18未编本估价表定额，如实际发生，可另编入补充定额。软土隧道的围护土层指沿海地区细颗粒的软土冲击土层，按土壤分类包括粘土、亚粘土、淤泥质亚粘土、淤泥质粘土、亚砂土、粉砂土和细砂。4.本章定额除岩石隧道井下掘进按每工日七小时，软土隧道盾构掘进、垂直顶升按每工日六小时外，其他均按每工日八小时工作制计算。5.隧道掘进下井津贴未列入定额，各地可根据定额用工和当地劳动保护标准，计算下井特殊津贴费。6.本章定额中的现浇混凝土工程，岩石隧道采用现场拌制混凝土，软土隧道采用商品混凝土，预制混凝土构件采用厂拌 混凝土。若实际采用混凝土与定额不同时，应进行换算。7.岩石隧道洞内其他工程，采用其他章节或其他专业定额的项目，其人工、机械乘以1.2系数。D.4.1土质隧道开挖1.土质隧道开挖（含各种管沟、洞室），普通土类别分为I~III级，强度分为f=0.6~1.0；硬土类别为IV~V级f=1~2；软石类别为VI级；f=2~4。2.土质隧道出土定额中，土质类别已经综合取定，土质不同时不予调整。D.4.2隧道岩石开挖1.平洞全断面开挖4㎡以内和斜井、竖井全断面开挖5㎡以内的最小断面不得小于2㎡；如果实际施工中，断面小于2㎡和平洞全断面开挖的断面大于100㎡，斜井全断面大于20㎡，竖井全断面开挖面积大于25㎡时，应另作补充定额。2.平洞全断面开挖的坡度在5°以内；斜井全断面开挖坡度在15°~30°范围内。平洞开挖与出碴定额，适用于独头开挖和出碴长度在500m内的隧道。斜井和竖井开挖与出碴定额，适用于长度在50m内的隧道。洞内地沟开挖定额，只适用于洞内独立开挖的地沟，非独立开挖地沟不得执行本定额。3.开挖定额均按光面爆破制定，如采用一般爆破开挖时，其开挖定额应乘以系数0.935。4.平洞各断面开挖的施工方法，斜井的上行和下行开挖，竖井的正井和反井开挖，均已综合考虑，施工方法不同时，不得换算。5.爆破材料仓库的选址由公安部门确定，两公里内爆破材料的领退运输用工已包括在定额内，超过两公里时，其运输费用另行计算。6.出碴定额中，岩石类别已综合取定，石质不同时不予调整。7.平洞出碴"人力、机械装碴，轻轨斗车运输"子目中，重车上坡，坡度在2.5％以内的工效降低素已综合在定额内，实际在2.5％以内不同坡度，不做换算。8.斜井出碴定额，是按向上出碴制定的，若采用向下出碴时，仍执行本定额，若从斜井底通过平洞出碴时，其平洞段的运输应执行相应的平洞出碴定额。9.斜井与竖井出碴定额，均包括洞口外50m内的人工推斗车运输，若出洞口后运距超过50m，运输方式也与本运输方式相同时，超过部分可执行平洞出碴、轻轨斗车运输，每增加50m运距的定额，若出洞后，改变了运输方式，应执行相应的运输定额。 10.本定额是按无地下水制定的（不含施工湿式作业积水），如果施工出现地下水时，积水的排水费和施工的防水措施费，另行计算。11.隧道施工中出现塌方和溶洞时，由于塌方和溶洞造成损失（含停工、窝工）及处理塌方和溶洞发生的费用，另行计算。12.隧道工程洞口的明槽开挖执行土石方工程的相应开挖定额。13.各开挖子目，是按电力起爆编制的，若采用火雷管导火索起爆时，可按如下规定换算：电雷管换为火雷管，数量不变，将子目中的两种胶质线扣除，换为导火索，导火索的长度按每个雷管2.12m计算。D.4.3岩石隧道衬砌1.现浇混凝土及钢筋混凝土边墙，拱部均考虑了施工操作平台，竖井采用的脚手架，已综合考虑在定额内，不另行计算。喷射混凝土定额中未考虑喷射操作平台费用，如施工中需搭设操作平台时，执行喷射平台定额。2.混凝土及钢筋混凝土边墙、拱部衬砌，已综合了先拱后墙、先墙后拱的衬砌比例，因素不同时，不另行计算。边墙如为弧形时，其弧形段每10m衬砌体积按定额增加人工1.3工日。3.料石砌拱部，不分拱跨大小和拱体厚度均执行本定额。4.隧道内衬施工时，凡处理地震、涌水、流砂、坍塌等特殊情况所采取的必要措施，必须做好签证和隐蔽验收手续，所增加的人工、材料、机械等费用，另行计算。5.锚杆按φ22计算，若实际不同时，定额人工、机械按表4-1中的系数调整，锚杆按净重计算不加损耗。表4-1锚杆重量调整系数表锚杆直径φ28φ25φ22φ20φ18φ16调整系数0.620.7811.211.491.89D.4.4盾构掘进1.本定额适用于采用国产盾构掘进机，在地面沉降达到中等程度（盾构在砖砌建筑物下穿越时允许发生结构裂缝）的软土地区隧道施工。2.盾构及车架安装是指现场吊装及试运行，适用于φ7000mm以内的隧道施工，拆除是指拆卸装车。φ7000mm以上盾构及车架安拆按 实计算。盾构及车架场外运输费按实另计。3.盾构掘进机选型，应根据地质报告，隧道复土层厚度、地表沉降量要求及掘进机技术技能等条件，由批准的施工组织设计确定。4.盾构掘进在穿越不同区域土层时，根据地质报告确定的盾构正掘面含砂性土的比例，按表4-2系数调整该区的人工、机械费。（不含盾构的折旧及大修费用）表4-2盾构掘进穿越不同区域土层系数调整表盾构正掘面土质隧道横截面含砂性土比例调整系数一般软粘土≤25％1.0粘土夹层砂25％~50％1.2砂性土（干式出土盾构掘进）＞50％1.5砂性土（水力出土盾构掘进）＞50％1.35.盾构掘进在穿越密集建筑群。古文物建筑或堤防、重要管线时，对地表升降有特殊要求者，按表4-3系数调整该区域的掘进人工、机械费（不含盾构的折旧及大修理费）。表4-3盾构掘进穿越建筑群系数调整表盾构直径（mm）允许地表升降量（mm）±250±200±150±100φ≥70001.01.11.2φ﹤70001.01.2注：（1）允许地表升降量是指复土层厚度大于1倍盾构直径处的轴线上方地表升降量。（2）如第4、5条所列两种情况同时发生时，调整系数相加后减1计算。6.采用干式出土掘进，其土方以吊出井口装车止。采用水力出土掘进，其排放的泥浆水以送至沉淀池止，水力出土所需的地面部分取水、排水及土方外运费用另计。水力出土掘进用水按取自然水源考虑，不计水费，若采用其他水源需计算水费时可另计。7.盾构掘进定额中已综合考虑了管片的宽度和成环块数等因素，执行定额时不得调整。8. 盾构掘进定额中含贯通测量费用，不包括设置平面控制网、高程控制网、过江水准及方向、高程传递等测量，如发生时费用另计。9.预制混凝土管片采用高精度钢摸和高标号混凝土，定额中已含钢摸摊销费，管片预制场地费另计，管片长外运输费另计。D.4.5管节顶升及旁通管1.本定额适用于管节外壁断面小于4㎡、每座顶升高度小于10m的不出土垂直顶升。2.预制管节制作混凝土上已包括内模摊销费及管节制成后的外壁涂料。管节中的钢筋已归入顶升钢壳制作的子目中。3.阴极保护安装不包括恒电位仪、阳极、参比电极的原值。4.滩地揭顶盖只适用于滩地水深不超过0.5m的区域，本定额未包括进出水口的围护工程，发生时可套用相应定额计算。D.4.6隧道沉井1.本定额适用于软土隧道工程中采用沉井方法施工的盾构工作井及暗埋段连续沉井。2.沉井定额按矩形和圆形综合取定，无论采用何种形状的沉井，定额不作调整。3.定额中列有几种沉井下沉方法。套用何种沉井下沉定额由批准的施工组织设计确定。挖土下沉不包括土方外运费，水力出土不包括砌筑集水坑及排泥水处理。4.水力机械出土下沉及钻吸法吸泥下沉等子目均包括井内、外管路及附属设备的费用。D.4.7地下连续墙1.本定额适用于在粘土、砂土及冲填土等软土层地下连续墙工程，以及采用大型支撑围护的基坑土方工程。2.地下连续墙成槽的护壁泥浆采用比重为1.055的普通泥浆。若需取用重晶石浆可按不同比重泥浆单价进行调整。护壁泥浆使用后的废浆处理另行计算。3.大型支撑基坑开挖定额适用于地下连续墙、混凝土板桩、钢板桩等作围护的跨度大于8m的深基坑开挖。定额中已包括湿土排水，若需采用井点降水或支撑安拆需打拔中心稳定桩等，其费用另行计算。4.大型支撑基坑开挖由于场地狭小只能单面施工时，挖土机械按表4-3调整： 表4-3宽度两边停机施工单边停机施工基坑宽15m内15t25t基坑宽15m外25t40tD.4.8混凝土结构1.本定额适用于地下铁道车站、隧道暗埋段、引道段沉井内部结构、隧道内路面及现浇内衬混凝土工程。2.定额中混凝土浇捣未含脚手架费用。3.圆形隧道路面以大型槽型板做底模，如采用其他形式定额允许调整。4.隧道内衬施工未包括各种滑模、台车及操作平台费用，可另行计算。5.本定额按软土地层建筑地下构筑物时采用的地基加固方法和监测手段进行编制。地基加固是控制地表沉降，提高土体承载力，降低土体渗透系数的一个手段。适用于深基坑底部稳定、隧道暗挖法施工和其他建筑物基础加固等。监测是地下构筑物建造时，反映施工对周围建筑群影响程度的测试手段。本定额适用于建设单位确认需要监测的工程项目，包括监测点布置和监测二部分，监测单位需及时向建设单位提供可靠的测试数据，工程结束后监测数据立案成册。6.分层注浆加固定额浆体材料（水泥、粉煤灰、外加剂等）用量按设计含量计算，若设计未提供含量要求时，按批准的施工组织设计计算。检测手段只提供注浆前后N值之变化。7.地基加固定额中不包括泥浆处理和微型桩的钢筋费用，为配合土体快速排水需打砂井的费用另计。8.本定额适用于软土层隧道施工中的钢管片、复合管片钢壳及盾构工作井布置、隧道内施工用的金属支架、安全通道、钢闸墙、垂直顶升的金属构件以及隧道明挖法施工中大型支撑等加工制作。9.本定额参考价仅适用于施工单位加工制作，需外加工者按实结算。10.定额中钢支撑按φ600mm考虑，采用12mm钢板卷管焊接而成，若采用成品钢管时定额不作调整。11.钢管片制作已包括台座摊销费，侧面环板燕尾精加工不包括在内。12.复合管片钢壳包括台模摊销费，钢筋在复合管片混凝土浇捣子目内。13.垂直顶升管节钢骨价已包括法兰、钢筋和靠模摊销费。 14.构件制作均按焊接计算，不包括安装螺栓在内。
