隧道工程施工方案二.doc

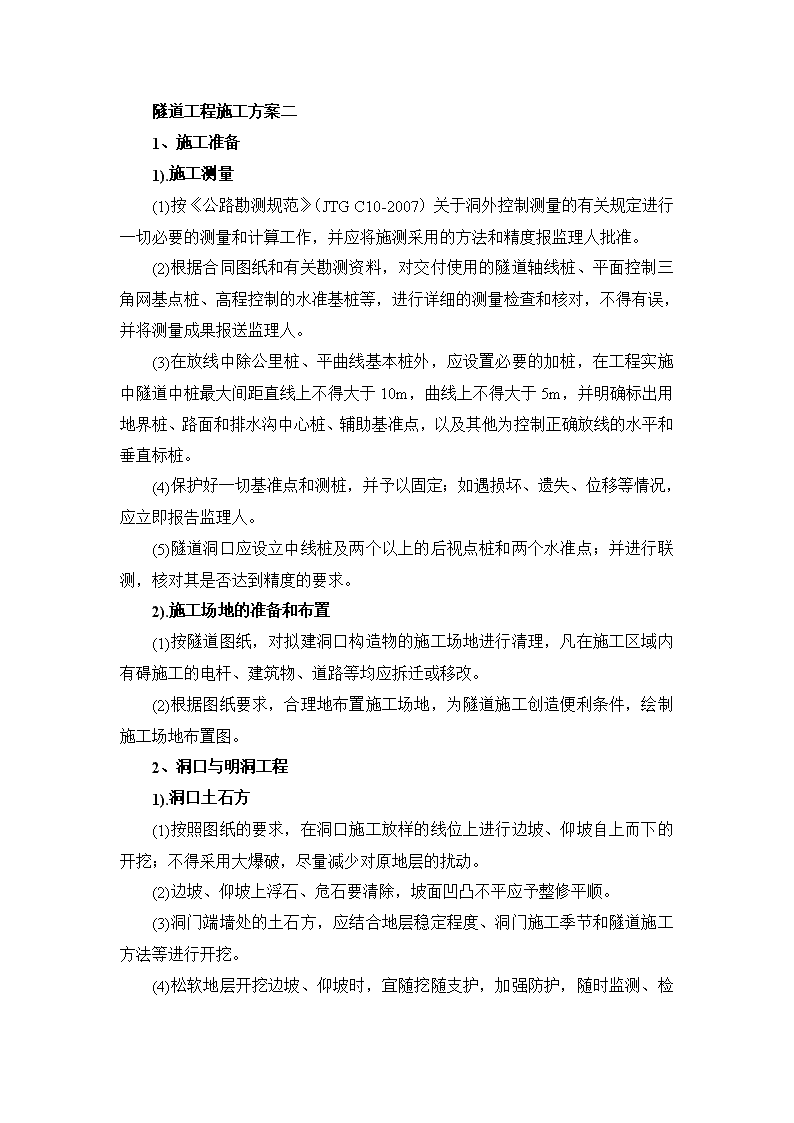

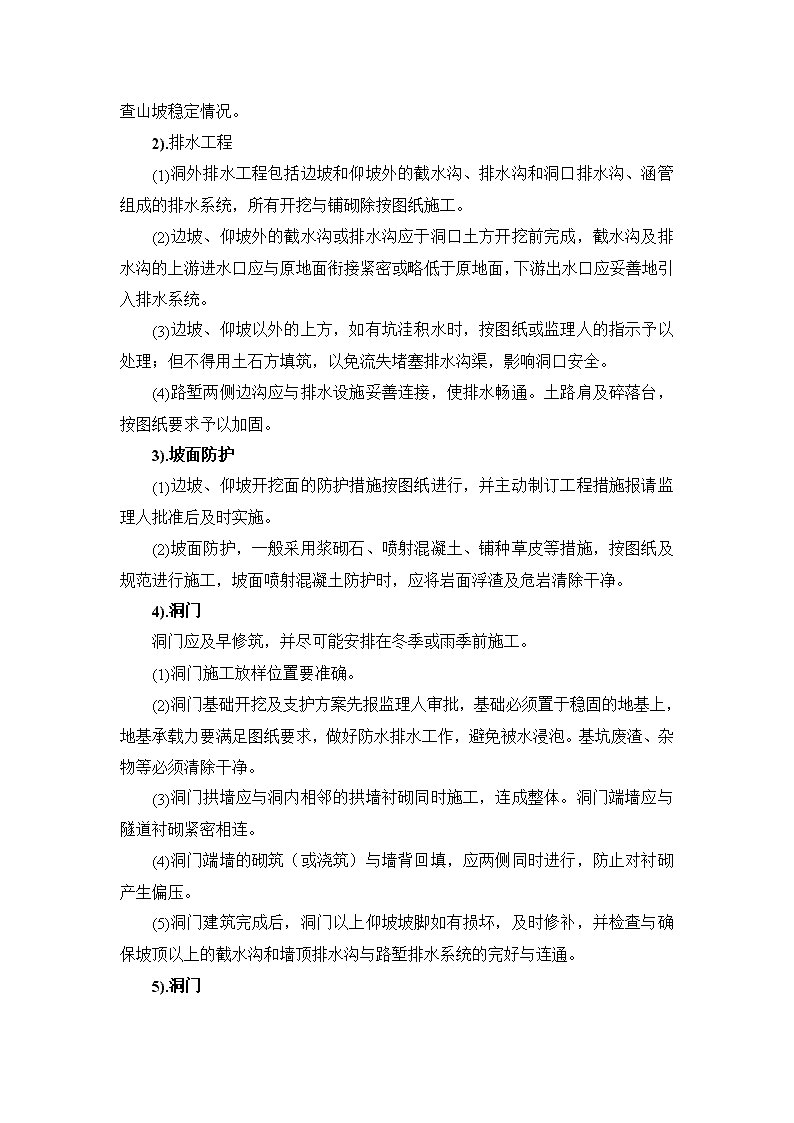

隧道工程施工方案二1、施工准备1).施工测量(1)按《公路勘测规范》（JTGC10-2007）关于洞外控制测量的有关规定进行一切必要的测量和计算工作，并应将施测采用的方法和精度报监理人批准。(2)根据合同图纸和有关勘测资料，对交付使用的隧道轴线桩、平面控制三角网基点桩、高程控制的水准基桩等，进行详细的测量检查和核对，不得有误，并将测量成果报送监理人。(3)在放线中除公里桩、平曲线基本桩外，应设置必要的加桩，在工程实施中隧道中桩最大间距直线上不得大于10m，曲线上不得大于5m，并明确标出用地界桩、路面和排水沟中心桩、辅助基准点，以及其他为控制正确放线的水平和垂直标桩。(4)保护好一切基准点和测桩，并予以固定；如遇损坏、遗失、位移等情况，应立即报告监理人。(5)隧道洞口应设立中线桩及两个以上的后视点桩和两个水准点；并进行联测，核对其是否达到精度的要求。2).施工场地的准备和布置(1)按隧道图纸，对拟建洞口构造物的施工场地进行清理，凡在施工区域内有碍施工的电杆、建筑物、道路等均应拆迁或移改。(2)根据图纸要求，合理地布置施工场地，为隧道施工创造便利条件，绘制施工场地布置图。2、洞口与明洞工程1).洞口土石方(1)按照图纸的要求，在洞口施工放样的线位上进行边坡、仰坡自上而下的开挖；不得采用大爆破，尽量减少对原地层的扰动。(2)边坡、仰坡上浮石、危石要清除，坡面凹凸不平应予整修平顺。(3)洞门端墙处的土石方，应结合地层稳定程度、洞门施工季节和隧道施工方法等进行开挖。(4) 松软地层开挖边坡、仰坡时，宜随挖随支护，加强防护，随时监测、检查山坡稳定情况。2).排水工程(1)洞外排水工程包括边坡和仰坡外的截水沟、排水沟和洞口排水沟、涵管组成的排水系统，所有开挖与铺砌除按图纸施工。(2)边坡、仰坡外的截水沟或排水沟应于洞口土方开挖前完成，截水沟及排水沟的上游进水口应与原地面衔接紧密或略低于原地面，下游出水口应妥善地引入排水系统。(3)边坡、仰坡以外的上方，如有坑洼积水时，按图纸或监理人的指示予以处理；但不得用土石方填筑，以免流失堵塞排水沟渠，影响洞口安全。(4)路堑两侧边沟应与排水设施妥善连接，使排水畅通。土路肩及碎落台，按图纸要求予以加固。3).坡面防护(1)边坡、仰坡开挖面的防护措施按图纸进行，并主动制订工程措施报请监理人批准后及时实施。(2)坡面防护，一般采用浆砌石、喷射混凝土、铺种草皮等措施，按图纸及规范进行施工，坡面喷射混凝土防护时，应将岩面浮渣及危岩清除干净。4).洞门洞门应及早修筑，并尽可能安排在冬季或雨季前施工。(1)洞门施工放样位置要准确。(2)洞门基础开挖及支护方案先报监理人审批，基础必须置于稳固的地基上，地基承载力要满足图纸要求，做好防水排水工作，避免被水浸泡。基坑废渣、杂物等必须清除干净。(3)洞门拱墙应与洞内相邻的拱墙衬砌同时施工，连成整体。洞门端墙应与隧道衬砌紧密相连。(4)洞门端墙的砌筑（或浇筑）与墙背回填，应两侧同时进行，防止对衬砌产生偏压。(5)洞门建筑完成后，洞门以上仰坡坡脚如有损坏，及时修补，并检查与确保坡顶以上的截水沟和墙顶排水沟与路堑排水系统的完好与连通。5).洞门 (1)明洞地段土石方的开挖a.根据地形、地质条件、边坡及仰坡的稳定程度和图纸要求，提出施工方法、施工步骤、作业时间以及防护措施，报监理人审查批准。b.明洞开挖采用拱上明挖拱下暗挖法。c.土石方开挖，按顺序进行，边坡开挖严格控制爆破药量。d.在松软地层开挖边坡、仰坡时，宜随挖随支护。e.明洞开挖前，想做好洞顶的防水、排水设施，防止地面水冲刷而导致边坡、仰坡落石、塌方。f.明洞不宜在雨季施工，如确需在雨季施工时，要加强对山坡稳定情况的监测、检查。(2)衬砌a.拱圈按图纸要求制作挡头板、外模、支架、支柱，并设防止渗漏、跑浆和走模的施工措施。b.浇筑拱圈混凝土时，应连续进行，不得中断，并采取防雨措施。c.起拱线以下暗挖时，在拱圈混凝土达到设计强度后进行，并保证拱圈安全和稳定的措施。3、洞身开挖1）.台阶法开挖进洞前20m暗挖段采用台阶法施工，上台阶采用风钻打眼，下台阶采用台车钻眼，非电毫秒雷管光面爆破。开挖时，上下台阶每循环进尺不大于1.5m，上台阶长度保持5m，以利于初期支护施工及向下。隧道进口段采用四臂压台车钻眼，出口段采用三臂凿岩台车钻眼，非电毫秒雷管光面爆破，由于洞身为I、II、III类围岩，开挖后及时施作初期支护。开挖钻眼深度4.3m，每循环进尺为4.0m。2）.出渣及运输隧道出渣及运输按照无轨运输模式进行组织，装渣采用侧卸装载机装渣，大吨位自卸汽车运输。4、支护支护施工程序： 开挖面处理初喷砼打设径向锚杆注浆复喷砼至设计检查验收。1）.中空注浆锚杆施工锚杆采用手持风钻钻孔，人工安装。锚杆杆体选用Φ25cm中空锚杆，梅花型布置。锚杆长3.0m,环向间距120cm,径向间距120cm。锚杆采用风钻顶入，并设好孔口注浆塞。注浆采作单液注浆泵，注浆时，按照先稀后浓的原则进行分级注浆，浆液配合比按规范要求进行。2）.湿喷砼采用湿式喷射机人工喷射，砼标号为C20，宜采用中砂，其细度模量宜大于2.5,碎石粒径不宜大于15mm，采用525#普通硅酸盐水泥。水灰比0.4-0.5，且添加速凝剂，以达到早强和少回弹的目的。一次喷射厚度控制为6cm以上，第二层喷射在初喷砼终凝以后进行。喷射砼分段、分片自下而上顺序进行，每段长度不超过6m，喷砼前先清理喷射面，使用高压风、水冲洗岩面，发现松动的石块等及时清除，然后采用湿喷机进行喷射砼作业，喷射时，喷嘴正对受喷面作均匀顺时方向螺旋转动，螺旋直径20-30cm，以使砼射密实。喷嘴与受喷面尽量保持垂直，同时与受喷面保持一定的距离，其距离取0.8-1.0m。当岩面有较大坑洼时，先凹处找平。喷射时在砼内插入长度大于设计长度60mm的铁丝，每1-2m一根，作为检验喷层厚度用。后一层喷射在前层砼终凝后进行，新喷射的按规定洒水养护。5、连拱隧道施工注意事项连拱隧道施工工艺除按前述各小节的规定及图纸要求外，尚应注意以下各点：(1)连拱隧道的施工，应坚持“弱爆破、短进尺、少扰动、强支护、勤量测、紧封闭”的原则。(2)围岩爆破的方式，宜采用控制爆破（光面爆破和预裂爆破）。为了在爆破时控制围岩的扰动，应放小炮，爆破的装药量应予严格控制。(3)连拱隧道若采用三导坑开挖，先中导坑开挖并浇筑中隔墙，再开挖侧导坑，先墙后拱施工。(4)中导坑开挖决定着洞身开挖的方向，也是对洞身岩层情况的先行探察，为主洞的开挖积累资料和摸索情况，指导主洞的施工，是隧洞开挖的关键。 (5)中导坑贯通后，浇筑中隔墙混凝土。墙顶处的防排水处理，按图纸要求，做好排水设施的施工，以保证防排水设施能充分发挥其效用，排水畅通，不渗不漏。(6)主洞上拱部的开挖，在中隔墙混凝土浇筑完毕并达到强度要求后进行，应慎重施工。为了平衡初期支护左（右）侧拱圈的推力，上拱部开挖前，应在中隔墙右（左）侧导坑空隙处用钢管设置横向水平支撑，或采取其他措施，支顶中隔墙，防止中隔墙受到左（右）侧拱圈的推力后产生变形。(7)连拱隧道的施工，不宜左右两洞齐头并进，同时开挖、衬砌，宜先左（右）洞，后右（左）洞；再左（右）洞、继而右（左）洞的逐步推进，如此往复循环的依次进行，最终完成连拱隧道的开挖衬砌。左右两洞的作业面距离视围岩情况及承包人的经验确定，一般不应小于10m。(8)左（右）侧隧洞模注衬砌完成后，须滞后一定时间（滞后时间的长短可通过试验来确定），以便模注混凝土达到一定的强度，而后始可进行右（左）侧隧洞的开挖和衬砌。(9)连拱隧道，对中墙的地基承载力要求较高，承载力不能满足要求时，应采取提高地基承载力的措施，譬如高压加固注浆等。(10)仰拱施工宜尽可能在侧墙完成之后，二次衬砌施工之前进行，以早日封闭成环，发挥相应的作用，防止侧压力将侧墙推裂。仰拱开挖前，应采取措施防止边墙内挤。可设置横撑或其他有效方法，设置横撑时，横撑间距不宜过大，拆除横撑时，须待仰拱混凝土强度达到设计强度的70%以上始可进行。(11)隧道开挖的监控量测，应按图纸规定的项目以及测点布置和观察量测要求认真执行。(12)量测元件的安设及初读的时间，应在爆破后24h内并在下一次爆破之前完成。(13)隧道开挖的初期支护，应配合开挖，紧随开挖面及时施工，以减少围岩的暴露时间，控制围岩变形和防止围岩松弛，确保施工安全。(14)施工时，要做好洞内排水系统，严禁积水。软岩地段施工排水沟不得沿墙基脚设置，宜距墙基脚适当距离，以防止水沟渗水软化墙基底围岩而降低其强度。
