工程质量监理-第六章隧道工程质量监理

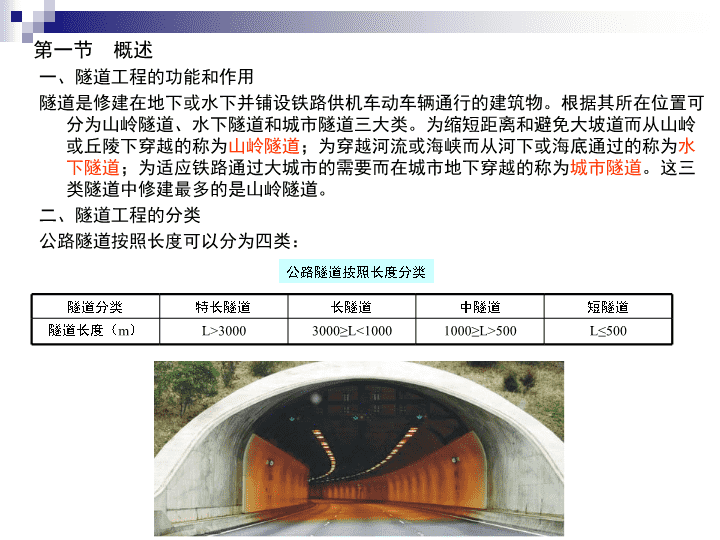

工程质量监理徐慧智stedu@126.com 第六章隧道工程质量监理 第一节概述一、隧道工程的功能和作用隧道是修建在地下或水下并铺设铁路供机车动车辆通行的建筑物。根据其所在位置可分为山岭隧道、水下隧道和城市隧道三大类。为缩短距离和避免大坡道而从山岭或丘陵下穿越的称为山岭隧道；为穿越河流或海峡而从河下或海底通过的称为水下隧道；为适应铁路通过大城市的需要而在城市地下穿越的称为城市隧道。这三类隧道中修建最多的是山岭隧道。二、隧道工程的分类公路隧道按照长度可以分为四类：隧道分类特长隧道长隧道中隧道短隧道隧道长度（m）L>30003000≥L<10001000≥L>500L≤500公路隧道按照长度分类 三、隧道工程施工准备阶段的质量监理1、深入工地现场，做好调查工作1）预测隧道对地下和地上建筑物的影响2）了解施工现场布置与洞口相邻工程、弃渣方案、农田水利、征地的关系3）了解周边建筑物、道路工程、水利工程和电力、电讯等设施的迁改情况和数量4）调查和测试水源、水质并制定供水方案2、熟悉设计文件1）了解隧道的选线和定线过程，掌握工程的重点和难点2）复查隧道工程对环境影响较大的地形、地貌、工程地质和水文条件是否符合实际3）核对隧道平面、纵断面设计4）核对门洞位置、式样、衬砌类型是否和周边环境相适应5）核对设计文件确定的施工工法、技术措施与施工条件是否相符合6）核对洞外排水系统和设施的布置是否和周边环境相一致3、审核、检查承包人的准备工作1）审核机械、人员、施工临时场所的情况2）检查施工总平面图3）检查审核承包人的施工方案和施工组织设计4）检查测量用的水准点和基准点5）检查原材料情况6）检查承包人的质量保证体系是否建立、健全 第二节隧道工程施工质量监理一、控制测量检查1）承包人应该按照《公路隧道勘测规范》（JTJ063-85）洞外控制测量的有关规定进行测量，测量结果报送监理工程师审批2）承包人根据设计文件，会同设计单位交接和复查测量隧道的测量点，并报送监理工程师审批3）隧道洞口应该设置中线桩及两个以上的后视桩，并设置两个水准点4）监理工程师应该对承包人的检测结果进行检查二、洞口工程质量监理要点1）尽量在雨季前施工2）保持边坡稳定3）洞门基础开挖及支护方案报监理工程师审批4）洞门处和洞口处的衬砌拱墙需要同步施工5）洞门端墙的施工应两侧同步进行6）洞口装饰应按照图纸进行7）截水沟和排水沟应该先于土石方开挖前完成8）进洞前将土石方等工程完成，避免与洞内施工干扰 三、洞身工程质量监理要点1、洞身开挖1）洞身开挖方法一般为新奥法和矿山法2）洞身开挖质量控制（1）承包人应该选择最适合隧道具体情况的施工方法，报监理工程师审批（2）采用爆破法，应该尽量减少对周围岩石的扰动（3）爆破后应专人清理（4）注意施工安全，注意防止瓦斯（5）严格控制开挖断面，不应欠挖。只有强度超过30MPa的情况下，局部岩体容许进入轮廓（6）注意煤层和溶洞的采空区和空洞新奥法：奥地利人L.v.Rabcewicz根据本国多年隧道施工经验总结出的一种施工法。特点是采用光面爆破；以锚喷作一次支护，必要时加钢拱支架；根据围岩地压及变形实测数据，再合理进行二次支护；对软岩强调封底。矿山法：指的是用开挖地下坑道的作业方式修建隧道的施工方法。矿山法是一种传统的施工方法。它的基本原理是，隧道开挖后受爆破影响，造成岩体破裂形成松弛状态，随时都有可能坍落。基于这种松弛荷载理论依据，其施工方法是按分部顺序采取分割式一块一块的开挖，并要求边挖边撑以求安全，所以支撑复杂，木料耗用多。 2、施工支护1）施工支护应该和开挖配合进行，保证施工安全2）优先选用锚杆、喷射混凝土或者锚喷联合作为临时支护3）支护应该经常检查4）检查锚杆的材料、型号、规格、质量以及性能是否和设计相符合5）喷射混凝土首次厚度不应小于5cm。终凝后2小时，应喷水养护，养护时间一般不小于7天3、衬砌工程衬砌指的是为防止围岩变形或坍塌，沿隧道洞身周边用钢筋混凝土等材料修建的永久性支护结构。1）隧道衬砌施工断面尺寸、净空大小均需要符合图纸和测量需求2）施工前做好排水设施3）拱架、墙架、模板宜采用金属结构4）衬砌材料的规格和要求，应满足设计规定5）注意衬砌背后回填的密实性6）加强衬砌的养护，10-20小时之后需要进行养护，需要连续养护7-14天7）衬砌达到设计强度之后方可拆除拱架、墙架、模板8）衬砌装修 四、防水与排水1、施工防水和排水1）地表防水、排水（1）修好排水沟，做好洞口排水（2）地表深坑、钻孔等部位应该用不透水材料和土壤填塞，分成夯实（3）设置截水沟（4）如果洞外路堑向隧道内为下坡时，可将路基边沟挖成反坡2）洞内防水、排水（1）洞内施工应该修建临时排水沟（2）反坡排水应该采用机械设备（3）渗水面积过大，可钻孔将水集中排到排水沟中（4）水位高于洞顶时，需要设置防渗和防溢设施2、结构防水、排水1）基本要求（1）平面尺寸符合设计规范（2）水沟坡面平整平顺（3）衬砌背后或者隧道底部设置盲沟，应该以坚硬、不宜风化的石子构成 2）排水设施应配合衬砌结构实施，并符合下述要求（1）侧沟和侧墙应该连接紧密（2）侧沟进水孔应该低于路面高度（3）积水井应该与侧沟、路面同步实施（4）采用先拱后墙方法灌注拱脚混凝土，应预留过水通道（5）利用中心水沟排水时，需要在墙底预埋管沟（6）横向排水设施在纵向应该顺直（7）如果存在裂隙水，增加侧沟和中心水沟的深度3）衬砌背后灌注水泥浆时，应符合如下要求（1）衬砌强度达到70%时，方可背后注浆（2）每个20米作为一个注浆单元，注浆部位应该用砌片石填筑（3）注浆孔宜采用梅花形布置（4）注浆顺序应该从下至上，从水少至水多（5）初次注浆压力为0.3-0.5MPa，检查注浆压力位0.6-1.0MPa，但是最大压力不得大于1.2MPa（6）做好注浆位置编号先拱后墙：也称支承顶拱法。在稳定性较差的松软岩层中，为了施工安全，先开挖拱部断面并即砌筑顶拱，以支护顶部围岩，然后在顶拱保护下开挖下部断面和砌筑边墙。 4）复合式衬砌的防水（1）防水在初衬完成，二衬施工前完成（2）喷射混凝土层不得有锚杆头等突出物（3）防水层可按环敷设（4）防水层接头处应该进行处理（5）开挖作业不得破坏已经形成的防水层（6）防水层为隐蔽工程，做好施工记录五、隧道路面六、附属施工工程1、设备洞、横通道及消防洞2、装饰工程3、运营管理设施七、隧道工程检验评定标准按照《公路工程质量检验评定标准》（JTGF80/1-2004）执行 第三节隧道工程常见质量问题与防治一、洞口坍塌1、质量问题及现象2、原因分析土质情况强度不足雨水影响3、预防措施1）隧道开挖进洞前尽早完成洞口排水系统，要求从上之下逐层开挖，不得掏挖2）对周边的不良土壤进行改良或者清除3）不得采用深眼大爆破开挖二、洞口段洞顶出现偏压由于不均匀受力产生的洞口变形三、塌方及冒顶事故四、喷射混凝土质量问题五、衬砌混凝土开裂、拱顶下沉六、衬砌后隧道洞顶、洞壁渗水及路面冒水 Thanks!本节课结束
