隧道工程定额注意事项

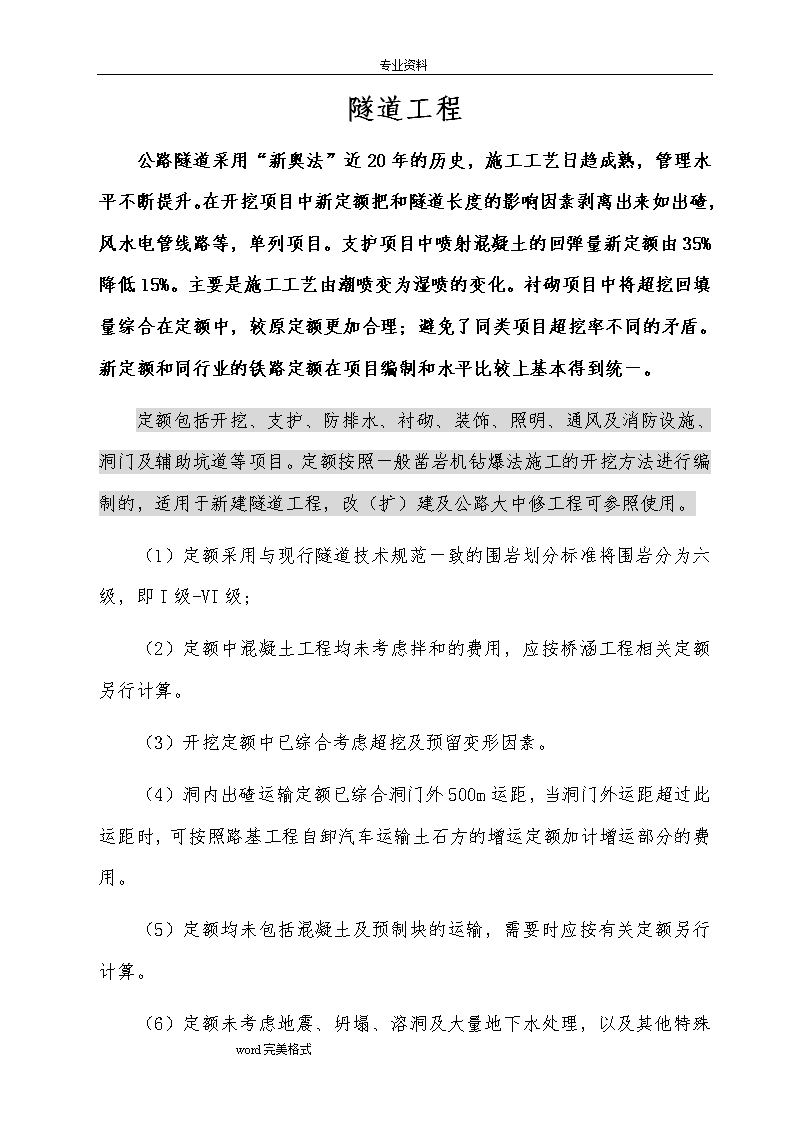

专业资料隧道工程公路隧道采用“新奥法”近20年的历史，施工工艺日趋成熟，管理水平不断提升。在开挖项目中新定额把和隧道长度的影响因素剥离出来如出碴，风水电管线路等，单列项目。支护项目中喷射混凝土的回弹量新定额由35%降低15%。主要是施工工艺由潮喷变为湿喷的变化。衬砌项目中将超挖回填量综合在定额中，较原定额更加合理；避免了同类项目超挖率不同的矛盾。新定额和同行业的铁路定额在项目编制和水平比较上基本得到统一。定额包括开挖、支护、防排水、衬砌、装饰、照明、通风及消防设施、洞门及辅助坑道等项目。定额按照一般凿岩机钻爆法施工的开挖方法进行编制的，适用于新建隧道工程，改（扩）建及公路大中修工程可参照使用。（1）定额采用与现行隧道技术规范一致的围岩划分标准将围岩分为六级，即I级-VI级；（2）定额中混凝土工程均未考虑拌和的费用，应按桥涵工程相关定额另行计算。（3）开挖定额中已综合考虑超挖及预留变形因素。（4）洞内出碴运输定额已综合洞门外500m运距，当洞门外运距超过此运距时，可按照路基工程自卸汽车运输土石方的增运定额加计增运部分的费用。（5）定额均未包括混凝土及预制块的运输，需要时应按有关定额另行计算。（6）word完美格式 专业资料定额未考虑地震、坍塌、溶洞及大量地下水处理，以及其他特殊情况所需的费用，需要时可根据设计另行计算。（1）定额未考虑施工时所需进行的监控量测以及超前地质预报的费用，监控量测的费用已在《公路基本建设工程概算、预算编制办法》的施工辅助费中综合考虑，使用定额时不得另行计算，超前地质预报的费用可根据需要另行计算。（2）隧道工程项目采用其他章节定额的规定：①洞门挖基、仰坡及天沟开挖、明洞明挖土石方及明洞顶防水层等，应使用其他章节有关定额。②洞内工程项目如需采用其他章节的有关项目时，所采用定额的人工工日、机械台班数量及小型机具使用费，应乘以1.26的系数。3.2洞身工程3.2.1开挖1.人工开挖、机械开挖轻轨斗车运输项目系按上导洞、扩大、马口开挖编制的，也综合了下导洞扇形扩大开挖方法，并综合了木支撑和出碴、通风及临时管线的工料机消耗。2、正洞机械开挖自卸汽车运输定额系按开挖、出碴运输分别编制，不同工程部位（即拱部、边墙，仰拱、底板、沟槽、洞室）均使用本定额。施工通风及高压风水管和照明电线路单独编制定额项目。3、连拱隧道中导洞、侧导洞开挖和中隔墙衬砌是按连拱隧道施工方法编制的，除此以外的其他部位的开挖、衬砌、支护可套用本章节其他定额。word完美格式 专业资料开挖（正洞、斜井、竖井、出碴）工程量按设计断面（成洞断面加衬砌断面）计算，包含洞身及所有附属洞室的数量，定额中已考虑超挖因素，不得将超挖数量计入工程量。4、正洞内开挖、出碴运输、通风管线路等与隧道相关的项目，按隧长≤1000、≤2000、≤3000、≤4000编制。定额中是按不同隧道长度编制的项目，均只编制到隧道长度在4000m以内。当隧道长度超过4000m时，按以下规定计算：（1）当隧道＞4000m时：正洞开挖，以隧长≤4000m定额为基础，与隧长＞4000m以上每增加1000m定额叠加使用。（2）正洞出碴运输①通过隧道进出口开挖正洞，以换算隧长套用相应的出碴定额。换算隧长计算公式为：换算隧长=全隧道长度-通过辅助坑道开挖正洞的长度当换算隧长＞4000m时，以隧长≤4000m定额为基础，与隧长＞4000m以上每增加1000m定额叠加使用。②通过斜井开挖正洞，出碴运输按正洞和斜井两段分别计算，二者叠加使用，正洞内运输，当开挖长度≤1000m时，套用隧道长度1000m以内的出碴定额，当开挖长度＞1000m时，以换算隧长套用相应的出碴定额。换算隧长计算公式为：换算隧长=2×通过辅助坑道开挖正洞的长度。（3）正洞出碴运输按围岩级别编制，洞外出碴距离按500mword完美格式 专业资料以内编制，若超过时，超过部分可按路基工程中“自卸汽车配合装载机运土、石方”项目的增运定额计算。（4）通风、管线路定额，按正洞隧道长度综合编制，当隧长＞4000m时，以隧长≤4000m为基础，与隧长＞4000m每增1000m定额叠加使用。5、辅助坑道辅助坑道中含斜井、竖井项目。斜井按开挖、出碴、通风及管线路分别编制；竖井项目定额中已综合了出碴、通风及管线路。斜井相关定额项目系按斜井长度800m以内综合编制，已含斜井建成后，通过斜井进行正洞作业时，斜井内通风及管线路的摊销部分。斜井出碴定额适用于自卸汽车出碴；斜井支护按正洞相关定额计算。6、工程量计算规则（1）定额所指隧道长度均指隧道进出口（不含与隧道相连的明洞）洞门端墙墙面之间的距离，即两端端墙面与路面的交线同路线中线交点间的距离。双线隧道按上、下行隧道长度的平均值计算。（2）开挖、出碴工程量按设计断面数量（成洞断面加衬砌断面）计算，定额中已考虑超挖因素，不得将超挖数量计入工程量。（3）现浇混凝土衬砌工程量均按设计断面衬砌数量计算，包含洞身及所有附属洞室的衬砌数量。定额中已综合因超挖及预留变形需回填的混凝土数量，不得将上诉因素的工程量计入计价工程量中。（4）喷射混凝土工程量按设计厚度乘以喷射面积计算，喷射面积按设计外轮廓线计算。word完美格式 专业资料（5）锚杆工程量为锚杆、垫板及螺母等材料重量之和；中空注浆锚杆，自行式锚杆的工程量按锚杆设计长度计算。（6）斜井洞内通风、风水管照明及管线路的工程量按斜井设计长度计算。（7）洞内通风、风水管照明及管线路的工程量按隧道设计长度计算。（8）拱顶压浆的工程数量按设计数量计算，设计时可按每延长米0.25m³综合考虑。（9）止水带（条）、盲沟、透水管的工程数量，均按设计数量计算。（10）防水板、明洞防水层的工程数量按设计敷设面积计算。3.2.2洞门工程1、隧道和明洞洞门，均采用第二节洞门工程定额。2、洞门墙工程量为主墙和翼墙等圬工体积之和。仰坡、截水沟等应按有关定额另行计算。3.本节定额的工程量均按设计工程数量计算。3.2.3支护支护定额按超前支护、喷射混凝土、锚杆、钢筋网、格栅钢架、型钢钢架分别编制。其中喷射混凝土定额消耗中已计入混凝土的回弹量；钢纤维混凝土中钢纤维掺入量按喷射混凝土重量的3%掺入。当设计采用的钢纤维比例与本定额不符或采用其他材料时，可抽换。1、钢支撑word完美格式 专业资料格栅钢架、型钢钢架均按永久性支护编制，如作为临时支护使用时，应按规定计取回收。定额中已综合连接钢筋的数量。格栅钢架、型钢钢架工程数量按钢架的设计重量计算；连接钢筋的数量不得作为工程量计算。1、锚杆锚杆增列了中空注浆锚杆和自钻式锚杆。砂浆锚杆工程量为锚杆、垫板及螺母等材料重量之和；中空注浆锚杆、自钻式锚杆的工程量按锚杆设计长度计算。2、管棚、小导管管棚按套拱、管棚分别编制，管棚按管径划分子目，当设计管径与定额不同时，可调整定额中钢管的消耗量，管棚、小导管的工程量按设计钢管长度计算。3、喷射混凝土喷射混凝土按混凝土、钢纤维混凝土分别编制。施工工艺按潮喷编制，定额中已包含岩面不平及回弹损耗。喷射混凝土工程量按设计厚度乘以喷射面积计算，喷射面积按设计外轮廓线计算。预算定额P193第5条和概算定额中P235第5条的3%更改为35公斤/m3。4、衬砌（1word完美格式 专业资料）衬砌项目按现浇混凝土衬砌、石料、混凝土预制块衬砌分别编制。衬砌项目不分工程部位（即拱部、边墙、仰拱、底板、沟槽、洞室）均使用本定额；定额中已综合考虑超挖回填因素；当设计采用的混凝土强度等级与本定额不符时或采用特殊混凝土时，可根据具体情况对混凝土配合比进行抽换。（2）现浇混凝土衬砌包括整体台车衬砌、钢拱架衬砌、中隔墙、仰拱、仰拱拱上混凝土及运输。整体台车衬砌、钢拱架衬砌定额综合了因超挖、预留变形等因素增加的回填数量。现浇混凝土衬砌项目中混凝土运输单独编制，混凝土运输按工程现场平均运距计算。本章混凝土运输定额仅适用于洞内混凝土运输，洞外运输应按桥涵工程有关定额计算。（3）现浇混凝土衬砌中浇筑、运输的工程数量均按设计断面衬砌数量计算；包含洞身及所有附属洞室衬砌数量。定额中已综合因超挖及预留变形需回填的混凝土数量，不得将上述因素的工程量计入设计数量中。3.3防排水1、防排水项目中当设计采用的防水板、止水带、透水管材料规格与防排水定额中采用的规格不符时，可以抽换。2、防水板、止水带、盲沟、透水管等工程数量，均按设计数量计算。3、横向塑料排水管每处为单洞两侧的工程数量；纵向弹簧管按隧道纵向每侧铺设长度之和计算；环向盲沟以隧道横断面敷设长度计算。4、洞内施工排水洞内排水定额仅适用于反坡排水，排水量按≤10m3/h编制，超过此排水量时，抽水机台班按下表中的系数调整：word完美格式 专业资料涌水量（m3/h）≤10≤15≤20调整系数1.001.201.35注意：当排水量超过20m³/h时，根据采取治水措施后的排水量采用上表系数调整。洞内施工中一般排水已综合在定额中。正洞内排水系按全隧道长度综合编制，当隧道长度超过4000m时，以隧道长度4000m以内定额为基础，与隧道长度4000m以上每增加1000m定额叠加使用。3.4通风、消防及照明设施1、定额中不含通风机、消火栓、消防水泵接合器、水流指示器、电气信号装置、气压水罐、泡沫比例混合器、自动报警系统装置、防火门等的购置费用，应按规定列入预算第二部分“设备及工具、器具购置费”中。2、通风机预埋件按设计所示为完成通风机安装而需预埋的一切金属构件的重量计算工程数量，包括钢拱架、通风机拱部钢筋、通风机支座及各部分连接件等。3、洞内预埋件工程量按设计预埋件的敷设长度计算，定额中已综合了预留导线的数量。4、照明设施为隧道运营所需的洞内永久性设施。定额中的洞口段包括引入段、适应段、过渡段和出口段，其他段均为基本段。定额中不包括洞外线路，需要时应另行计算。属于设备的变压器、发电设备等，其购置费用应列入预算第二部分“设备及工具、器具购置费”中。3.5常用通风和消防设备word完美格式 专业资料项目型号功率kw重量kg厂家离心风机G4-68No1482.282823甘肃省天水三勤通风设备厂G4-68No1656.5436829-26-12.5D451790上虞聚英风机有限公司9-26-16D25046604-2*79-18E6p-250至8p-155191-6098浙江上风实业有限公司4-2*79-20E8p-250至8p-305765-6772轴流风机3SZ-100三级隧道轴流风机2850天津市通风机厂3SZ-11235903SZ-12547403SZ-14067403SZ-16092102DT-100动叶可调隧道对旋轴流风机35002DT-11244302DT-12549802DT-1608260单级离心水泵XBD5/25-100-200L22245上海熊猫XBD5/25-100-250L37345多级离心水泵XBD10/25-100L751359XBD12/25-100L离心式深水泵100QJ2-127/231.519厦门海源100QJ2-187/352.223真空泵2BE1253-075890武汉伯斯特泵阀制造有限公司2BE1303-01151400word完美格式
