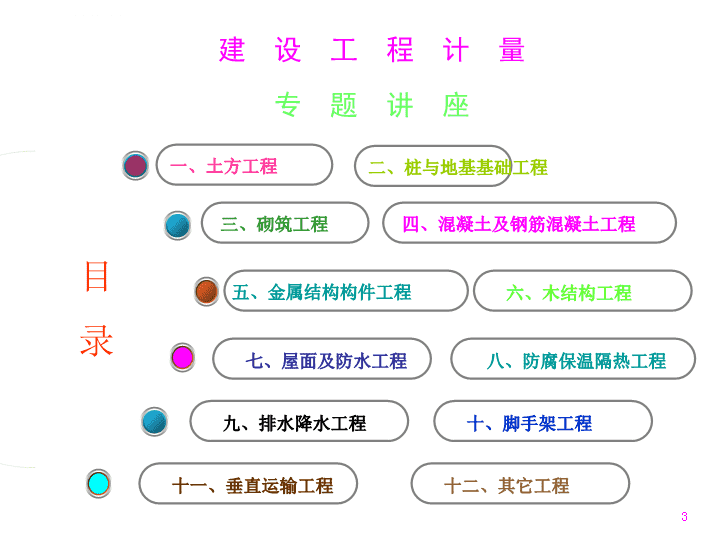

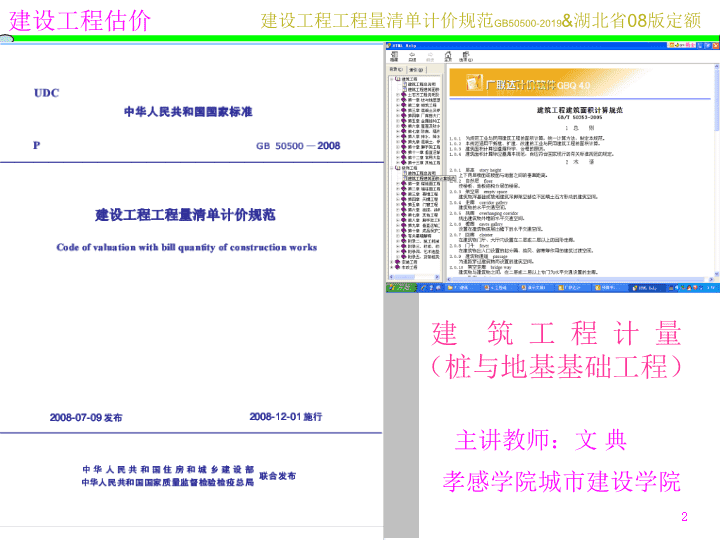

桩基础工程1主讲教师：文典孝感学院城市建设学院2019.10.28建筑工程计量 2建　筑工程计量（桩与地基基础工程）主讲教师：文典孝感学院城市建设学院建设工程估价建设工程工程量清单计价规范GB50500-2019&湖北省08版定额 一、土方工程六、木结构工程五、金属结构构件工程目录三、砌筑工程二、桩与地基基础工程四、混凝土及钢筋混凝土工程建　设　工　程　计　量专　题　讲　座3七、屋面及防水工程八、防腐保温隔热工程九、排水降水工程十、脚手架工程十一、垂直运输工程十二、其它工程 建设工程计量一、基本内容简介二、定额计价计量规则三、工程量清单计价计量规则四、工程案例4一、基本内容简介：1.桩的种类及分类（现浇桩、预制桩，各种材料的桩，各种工艺的桩）2.桩的施工工艺过程现浇(现场灌注)桩：成孔、（护壁）、吊装钢筋笼子（可能焊接）、浇注混凝土、凿桩头，然后做桩承台预制桩：制桩、运输、打桩、接桩、送桩、凿桩头，然后做桩承台3.现场灌注桩桩的成孔方法（打孔、冲孔、钻孔、挖孔）4.地下连续墙5.锚杆支护6.土钉支护桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例5项目编码项目名称项目特征计量单位工程量计算规则工程内容010201901预制钢筋混凝土桩1.土壤级别2.单桩长度、根数3.桩截面4.板桩面积5.管桩填充材料种类6.桩倾斜度7.混凝土强度等级8.防护材料种类m/根按设计图示尺寸以桩长（包括桩尖）计算1.桩制作、运输2.打桩、试验桩、斜桩3.送桩4.管桩填充材料、刷防护材料5.清理、运输010201902接桩1.桩截面2.接头长度3.接桩材料个/m按设计图示规定以接头数量（板桩按桩头长度）计算1.桩制作、运输2.接桩、材料运输A.2桩与地基基础工程A.2.1混凝土桩。工程量清单项目设置及工程量计算规则,应按表A.2.1的规定执行。表A.2.1混凝土桩(编码:010202)桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例6表A.2.1混凝土桩(编码:010202)项目编码项目名称项目特征计量单位工程量计算规则工程内容010201903混凝土灌注桩1.土壤级别2.单桩长度、根数3.桩截面4.成孔立法5.混凝土强度等级m/根按设计图示尺寸以桩长（包括桩尖）或根数计算1.成孔固壁2.混凝土制作、运输、灌注、振动、养护3.泥浆池及沟槽砌筑拆除4.泥浆制作、运输5.清理、运输桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例7A.2.2其他桩。工程量清单项目设置及工程量计算规则,应按表A.2.2的规定执行。表A.2.2其他桩(编码:010201)项目编码项目名称项目特征计量单位工程量计算规则工程内容010202019沙石灌注桩1.土壤级别2.桩长3.桩截面4.成孔立法5.沙石级配m按设计图示尺寸以桩长（包括桩尖）计算1.成孔2.沙石运输3.填充4.振实010202019灰土挤密桩1.土壤级别2.桩长3.桩截面4.成孔立法5.灰土级配1.成孔2.灰土拌和运输3.填充4.夯实桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例8表A.2.2其他桩(编码:010201)项目编码项目名称项目特征计量单位工程量计算规则工程内容010202019旋喷桩1.桩长2.桩截面3.水泥强度等级按设计图示尺寸以桩长（包括桩尖）计算1.成孔2.水泥浆制作运输3.水泥浆旋喷010202019喷粉桩1.桩长2.桩截面3.粉体种类4.水泥强度等级5.石灰粉要求1.成孔2.粉体运输3.喷粉固化桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例9A.2.3地基与边坡处理。工程量清单项目设置及工程量计算规则,应按表A.2.3的规定执行。表A.2.3地基与边坡处理(编码:010203)项目编码项目名称项目特征计量单位工程量计算规则工程内容010203001地下连续墙1.墙体厚度2.成槽深度3.混凝土强度等级m3按设计图示墙中心线长乘以厚度乘以槽深以体积计算1.挖土成槽、余土运输2.导墙制作安装3.锁口管吊拔4.浇筑混凝土连续墙5.材料运输010203002振冲灌注碎石1.振冲深度2.成孔直径3.碎石级配按设计图示孔深乘以孔截面积以体积计算1.成孔2.碎石运输3.灌注、振实桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例10项目编码项目名称项目特征计量单位工程量计算规则工程内容010203003地基强夯1.夯击能量2.夯击遍数3.地耐力要求4.夯填材料种类m2按设计图示尺寸以面积计算1.铺夯填材料2.强夯3.夯填材料运输010203004锚杆支护1.锚孔直径2.锚孔平均深度3.锚固方法、浆液种类4.支护厚度材料种类5.混凝土强度等级6.砂浆强度等级按设计图示尺寸以支护面积计算1.钻孔2.浆液制作、运输、压浆3.张拉锚固4.混凝土制作、运输、喷射、养护5.砂浆制作、喷射、运输010203005土钉支护1.支护厚度材料种类2.混凝土强度等级3.砂浆强度等级按设计图示尺寸以支护面积计算1.钉土钉2.挂网3.混凝土制作、运输、喷射、养护4.砂浆制作、喷射、运输桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例11工程量计算规则一、打（压）预制钢筋混凝土桩(1)打预制钢筋混凝土桩的体积，按设计桩长(不扣除桩尖)乘以桩截面面积计算。管桩的空心体积应扣除。如管桩的空心部分按设计要求灌注混凝土或其他填充材料时，应另行计算。(2)液压静力压方桩的体积按设计桩长(不扣除桩尖)乘以桩截面面积计算。(3)液压静力压管桩按设计桩长(不扣除桩尖)乘以桩截面面积计算。桩头灌芯按设计尺寸以灌注实体积计算。二、送桩：按桩截面面积乘以送桩长度(即自设计桩顶面至设计室外地坪面另加0.5m)计算。三、接桩：电焊接桩按设计接头，以个计算；硫磺胶泥接桩按桩断面乘以接头个数以平方米计算。桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例12四、打孔灌注桩(1)砂桩、碎石桩、砂石桩的体积，按设计规定的桩长(不扣除桩尖)乘以钢管管箍外径截面面积计算。(2)打孔前先埋入预制混凝土桩尖再灌注混凝土者，桩尖按第三章混凝土及钢筋混凝土工程有关规定以立方米计算。打孔灌注桩、振动沉管灌注桩按设计桩长(自桩尖顶面至桩设计顶面高度)增加0.25m，乘以钢管管箍外径截面面积计算。(3)复打桩体积按灌注桩设计桩长增加空段长度(自设计室外地面至设计桩顶距离)乘以钢管管箍外径截面面积计算，套相应的复打定额子目。复打前的工程量按（2）款计算，套用打孔灌注桩相应子目。五、钻孔灌注桩(1)按设计桩长(包括桩尖)增加0.25m，乘以设计断面面积计算。(2)泥浆池建造、拆除及泥浆运输工程量均按钻孔体积以立方米计算。桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例13六、人工挖孔桩(混凝土护壁)按设计桩芯加混凝土护壁的横断面面积乘挖孔深度以立方米计算(设计桩为圆柱体或分段圆台体)。如设计混凝土强度等级及种类与定额不同时可以换算。挖孔深度与设计桩长不同时，另行计算。七、人工挖孔桩(红砖护壁，不含桩芯)按设计桩芯加红砖护壁的横断面面积乘以挖孔深度以挖土体积计算(设计桩为圆柱体或分段圆台体)。八、红砖护壁内浇混凝土桩芯按设计混凝土桩芯的横断面面积乘以桩芯设计长度以立方米计算，混凝土桩芯如设计强度等级及种类与定额不同时可以换算。九、人工挖孔桩的入岩增加费，按设计入岩部分的体积计算，竣工结算时，按实调整。桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例14十、夯扩桩单桩体积为：[设计桩长＋(夯扩投料长度—0.2×夯扩次数)×0.88]＋0.25m乘以外钢管管箍外径截面面积以立方米计算。夯扩投料长度为夯扩次数的投料累计长度。十一、粉喷桩按设计桩长乘以设计断面面积计算。十二、粉喷桩复喷按设计复喷桩长乘以设计断面面积计算。十三、灰土挤密桩按设计桩长(不扣除桩尖)乘以钢管下端最大外径截面面积计算。十四、高压旋喷水泥桩按设计长度以延长米计算，空孔部分另行计算。桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例15十五、现浇混凝土导墙按图示尺寸实体体积以立方米计算，不扣除构件内钢筋、预埋铁件及墙中0.3m2内的孔洞所占的体积，现浇混凝土模板的制作、安拆按施工措施技术项目有关规定执行。十六、地下连续墙体积按设计长度×宽度×槽深(+超深0.5m)以立方米计算。十七、锁口管和清底置换以段为单位(段指槽壁单元槽段)，锁口管吊拔按连续墙段数+1段计算，定额中已包括锁口管的摊销费用。十八、SMW工法地下连续隔渗墙工程量按下式计算:墙长×桩直径×墙深×1.1345(折算系数)。十九、锚杆护壁计算：(1)锚杆钻孔不分孔径按入土长度以延长米计算；入岩增加费不分孔径按入岩长度以延长米计算。(2)喷射混凝土工程量按设计图纸以平方米计算，定额中未包括搭设平台的费用。(3)护坡砂浆土钉按设计图纸以吨计算。桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例16二十、深层水泥搅拌桩按桩径截面面积乘桩长计算。桩长按设计桩顶标高至桩底长度另加0.50m计算；若设计桩顶标高至设计室外地坪小于0.5m或已达设计室外地坪时，另加长度应小于0.5m或不计。空搅部分的长度按设计桩顶标高至设计室外地坪的长度减去另加长度计算。二十一、钢桩尖按设计图示尺寸以重量计算。二十二、压力灌浆微型桩按设计区分不同直径按主杆桩体长度计算。桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例17桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例18桩与地基基础工程 建设工程计量一、基本内容简介二、工程量清单计价计量规则三、定额计价计量规则四、工程案例19螺旋箍筋长度式中：H—圆形构件的高度h—螺距D—圆形构件的直径2*40—二个保护层厚桩与地基基础工程
