东城墙景观绿化工程广场铺装施工方案

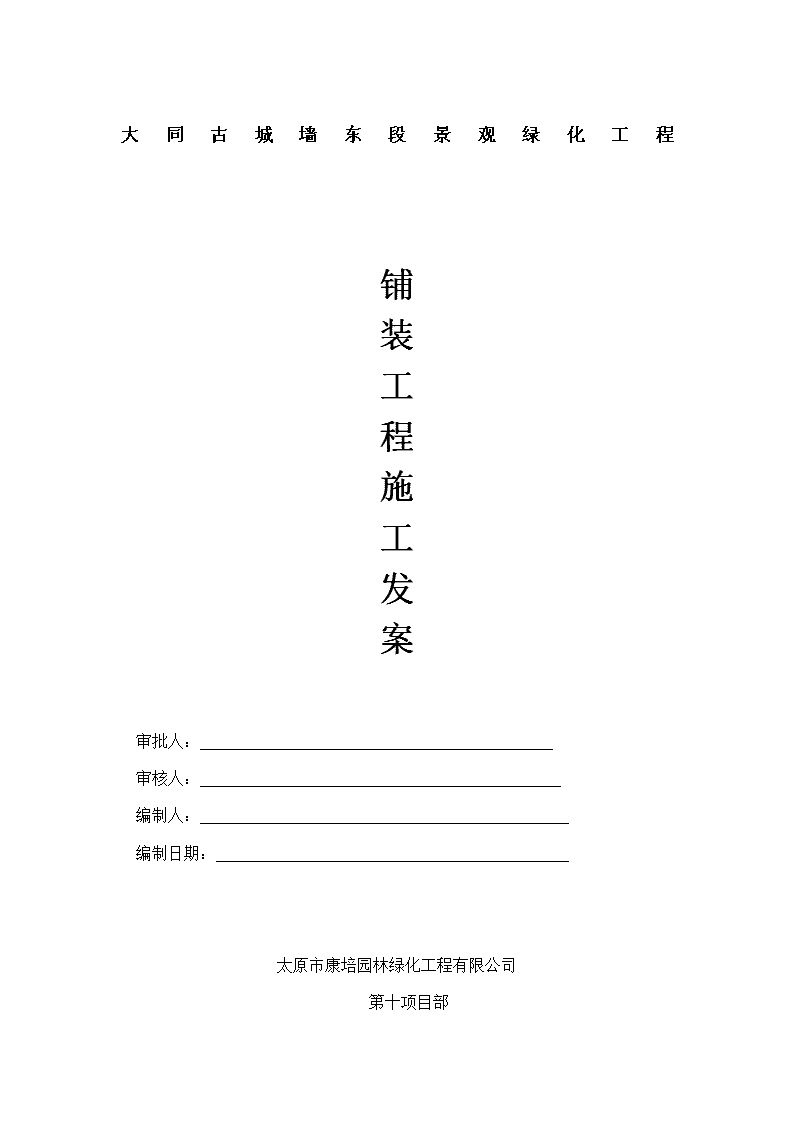

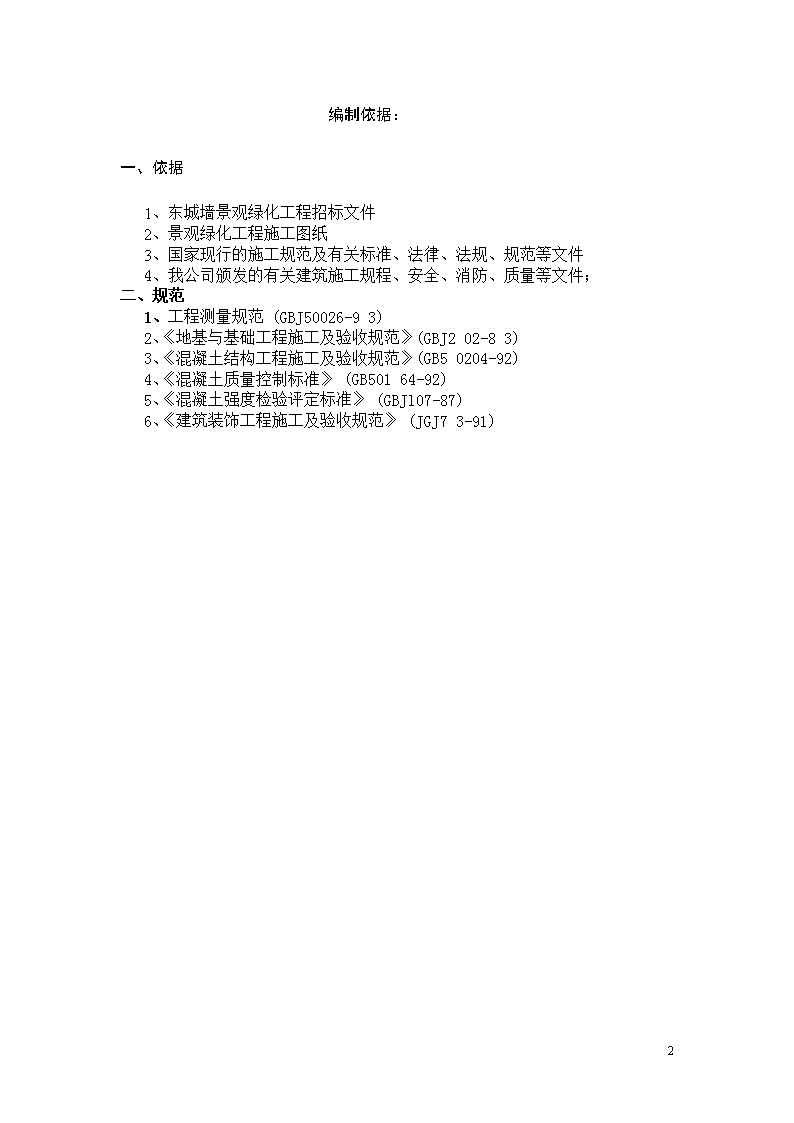

大同古城墙东段景观绿化工程铺装工程施工发案审批人：审核人：编制人：编制日期：太原市康培园林绿化工程有限公司第十项目部6 编制依据：一、依据1、东城墙景观绿化工程招标文件2、景观绿化工程施工图纸3、国家现行的施工规范及有关标准、法律、法规、规范等文件4、我公司颁发的有关建筑施工规程、安全、消防、质量等文件；二、规范1、工程测量规范(GBJ50026-93)2、《地基与基础工程施工及验收规范》(GBJ202-83)3、《混凝土结构工程施工及验收规范》(GB50204-92)4、《混凝土质量控制标准》(GB50164-92)5、《混凝土强度检验评定标准》(GBJl07-87)6、《建筑装饰工程施工及验收规范》(JGJ73-91)6 广场和园路铺装工程主要施工方法工程基本情况：园林铺地工程主要包括广场铺装和园路铺装两大部分，园林铺装工程的好坏直接关系到整个园林工程的效果。为此，我们要加强施工力量、加强施工质量监督，严格按照施工规范实施。在整个广场和园路铺装工程中，重点设置垫层的密实度和面层的标高二个质量控制点。（一）、工艺流程素土夯实→灰土垫层→C10砼垫层→清理基层→弹线→铺结合层→铺面层→擦缝（二）、施工准备1、技术交底进行施工图交底，认真阅读施工图，对照施工技术规范及质验标准，制订相应技术措施，检查落实班组的施工准备情况，做到施工质量、进度的事前控制。然后将施工技术方案报请监理工程师审批方可施工。2、材料准备园林铺地工程中，由于工程量大，形状变化多，需事先对铺装广场的实际尺寸进行放样，确定边角的方案及广场与园路交接处的过渡方案，然后再确定各种石材的数量。在进料时要把好材料的规格尺寸，机械强度和色泽一致的质量关。因为在实际施工中，往往会遇到上列问题。3、场地放样、定标高按照广场设计图所绘的施工坐标方格网，将所有坐标点测设到场地上并打桩定点。然后以坐标桩点为准，根据广场设计图，在场地地面上放出场地的边线，主要地面设施的范围线和挖方区、填方区之间的零点线。然后定出坐标桩点标高，注意尽量采用共同基准点。4、地形复核6 对照广场竖向设计图，复核场地地形。各坐标点、控制点的自然地坪标高数据，有缺漏的要在现场测量补上。（三）、地面施工1、挖方与填方施工根据设计的标高进行挖填土方。填方时应当先深后浅、先分层填实深处，按施工规范每填一层就夯实一层。挖方时挖出的适宜栽植的肥沃土壤，要临时堆放在广场边，通知监理业主处理。2、场地平整与找坡挖填方工程基本完成后，对挖填出的新地面进行整理。要铲平地面，使地面平整度限制在0.05米内。根据各坐标桩标明的该点填挖高度和设计的坡度数据，对场地进行找坡，保证场地内各处地面都基本达到设计的坡度。根据场地旁存在建筑、园路、管线等因素，确定边缘地带的竖向连接方式，调整连接点的地面标高。还要确认地面排水口的位置，调整排水沟管底部标高，使广场地面与周边地平的连接更自然，排水、通道等方面的矛盾降到最低。3、素土夯实素土夯实是重要的质量控制工作，首先应清除腐植土，清除日后地面下陷隐患。（1）、基础开挖时，机械开挖应预留10—20cm的余土使用人工挖掘。（2）、当挖掘过深时，不能用土或细石等回填。（3）、夯实:当挖土达到设计标高后，可用打夯机进行素土夯实，达到设计要求素土夯实的密实度。当夯实过程中如果打夯机的夯头印迹基本看不出时，用环刀法进行密实度测试。如果密实度尚未达到设计要求，应不断夯实，直到达到设计要求为止。4、三七灰土采用人工摊铺，机械拌合，机械碾压的方法法同素土夯实。5、稳定层的浇筑必须控制厚度和强度，按施工图做好砼强度试块检测工作。（1）、在完成的基层上定点放线，每10m6 为一点，根据设计标高，园路的边线放中间桩和边桩。并在园路整体边线处放置施工挡板。挡板的高度应在稳定层以上，但不要太高，并在挡板划好标高线。（2）、复核、检查和确认园路边线和各设计标高点的正确无误后，可进入下道工序。（3）、在浇筑混凝土稳定层前，在干燥的基层上洒一层水或1：3砂浆。（4）、按设计的材料比例配制砼试块，然后浇筑、捣实混凝土，并用直尺将顶面刮平，顶面调整至设计标高。施工中要注意做出路面的横坡和纵坡。（5）、混凝土面层施工完成后，应及时开始养护，并及时对砼基层进行伸缩缝的切割，切割时应注意与道路面层铺设尺寸的吻合，然后考虑园路和广场面层的铺装。可用湿的稻草、湿砂及塑料薄膜覆盖在路面上进行养护。6、路牙安装在砼垫层上安置路牙，先应检查轴线标高是否符合设计要求，并校对。圆弧处可采用20-40CM长度的路牙拼接，以便利于圆弧的顺滑，严格控制路牙顶面的标高，接缝处留缝均匀。外侧细石混凝土浇注紧密牢固。嵌缝清晰，侧角均匀，美观。路牙基础宜与地床同时填挖辗压，以保证有整体的均匀密实性。；路牙安装要平稳牢固，其背后要应用灰土夯实。7、面层（玄武岩、青白石）的铺装（1）、面层铺装是园路和广场铺装的又一个重要的质量控制点，必须控制好标高，结合层的密实度及铺装后的养护。（2）、在完成的稳定层上放样，根据设计标高和位置打好横向桩和纵向桩，纵向线每隔板块宽度1条，横向线按施工进展向下移，移动距离为板块的长度。（3）、在稳定层上扫净后，洒上一层水，略干后先将1：3的干硬性水泥砂浆在稳定层上平铺上一层，厚度为2cm厚作结合层用，铺好后抹平。（4）、再在上面薄薄的浇一层水泥浆，然后按设计的图案铺好，注意留缝间隙按设计要求保持一致，面层每拼好一块，就用平直的木板垫在顶面，以橡皮锤在多处振击（或垫上木板，锤击打在木板上）使所有的石板的顶面均保持在一个平面上，这样可使园路铺装十分平整。（5）、路面铺好后，再用干燥的水泥粉撒在路面上并扫入砌块缝隙中，使缝隙填满，最后将多余的灰砂清扫干净。以后，石板下面的水泥砂浆慢慢硬化，使板与下面稳定层紧密结合在一起。（6）、施工完后，应多次浇水进行养护。6 8、铺装面伸缩缝处理，具体根据施工图的要求。（四）、质量标准1、饰面石材板的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，要有产品合格证。2、表面平整、洁净；纹理清晰通顺，颜色均匀一致；非整板部位安排适宜，阴阳角处的板压向正确。3、缝格均匀，板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。4、突出物周围的板采取整板套割，尺寸准确，边缘吻合整齐、平顺。（五）、成品防护措施铺装完后严禁早期上人走动，表面覆盖锯末、席子、编织袋等予以保护。（六）、应注意的质量问题1、面板颜色不一：主要是石材质量较差，施工时没有进行试拼和认真的挑选。2、线角不直、缝格不匀、不直：主要是施工前没有认真按照图纸尺寸，核对结构施工的实际尺寸，以及分段分块弹线不细，拉线不直和吊线校正检查不勤等原因所造成。3、打胶、嵌缝不细：这与渗漏和美观有非常密切的关系，尤其要注意不同材料交接处、伸缩缝等交接处。首先操作人员必须认真坚持有人检查与无人检查一个样，其次管理人员要一步一个脚印，每步完成后都要进行认真细致的检查验收。（七）、质量记录本工艺标准应具备以下质量记录：1、广场砖、花岗石等出厂合格证。2、本分项工程质量验评表。6
