结构力学课件：极限荷载-2

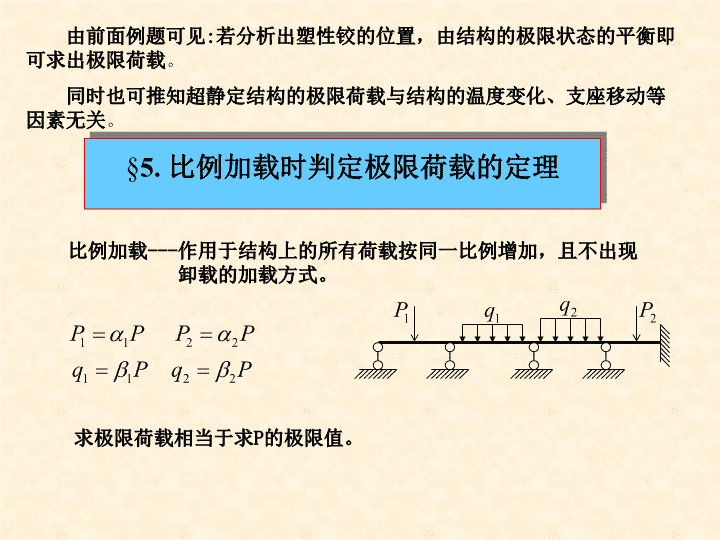

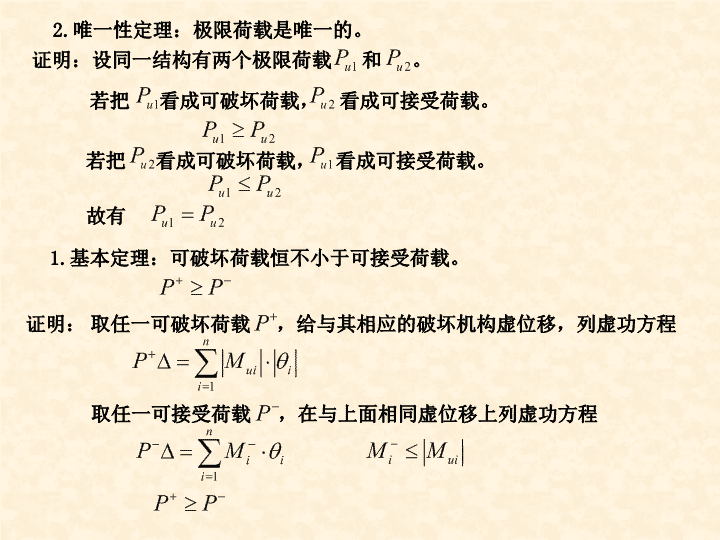

由前面例题可见:若分析出塑性铰的位置，由结构的极限状态的平衡即可求出极限荷载。同时也可推知超静定结构的极限荷载与结构的温度变化、支座移动等因素无关。5.比例加载时判定极限荷载的定理比例加载---作用于结构上的所有荷载按同一比例增加，且不出现卸载的加载方式。求极限荷载相当于求P的极限值。 结构处于极限状态时，应同时满足下面三个条件：1.单向机构条件；2.内力局限条件；3.平衡条件。可破坏荷载---同时满足单向机构条件和平衡条件的荷载。可接受荷载---同时满足内力局限条件和平衡条件的荷载。极限荷载既是可破坏荷载又是可接受荷载。1.基本定理：可破坏荷载恒不小于可接受荷载。比例加载时关于极限荷载的定理：证明：取任一可破坏荷载，给与其相应的破坏机构虚位移，列虚功方程取任一可接受荷载，在与上面相同虚位移上列虚功方程 1.基本定理：可破坏荷载恒不小于可接受荷载。证明：取任一可破坏荷载，给与其相应的破坏机构虚位移，列虚功方程取任一可接受荷载，在与上面相同虚位移上列虚功方程2.唯一性定理：极限荷载是唯一的。证明：设同一结构有两个极限荷载和。若把看成可破坏荷载，看成可接受荷载。若把看成可破坏荷载，看成可接受荷载。故有 3.上限定理（极小定理）：极限荷载是所有可破坏荷载中最小的。证明：由于极限荷载是可接受荷载，由基本定理2.唯一性定理：极限荷载是唯一的。证明：设同一结构有两个极限荷载和。若把看成可破坏荷载，看成可接受荷载。若把看成可破坏荷载，看成可接受荷载。故有4.下限定理（极大定理）：极限荷载是所有可接受荷载中最大的。证明：由于极限荷载是可破坏荷载，由基本定理 列出所有可能的破坏机构，用平衡条件求出这些破坏机构对应的可破坏荷载，其中最小者既是极限荷载。定理的应用：穷举法：每次任选一种破坏机构，由平衡条件求出相应的可破坏荷载，再检验是否满足内力局限性条件；若满足，该可破坏荷载既为极限荷载；若不满足，另选一个破坏机构继续运算。试算法：极小定理的应用唯一性定理的应用例：求图示等截面梁的极限荷载。极限弯矩为Mu。Pl/3l/3Pl/3解：1.用穷举法求解共有三种可能的破坏机构 Pl/3l/3Pl/3例：求图示等截面梁的极限荷载。极限弯矩为Mu。解：1.用穷举法求解共有三种可能的破坏机构：（1）A、B出现塑性铰（2）A、C出现塑性铰（3）B、C出现塑性铰 例：求图示等截面梁的极限荷载。极限弯矩为Mu。PP解：（1）选A、B出现塑性铰形成的破坏机构2.用试算法求解由作出的弯矩图可见，C截面不满足内力局限性条件。（2）选A、C出现塑性铰形成的破坏机构由作出的弯矩图可见，满足内力局限性条件。 例:求图示等截面梁的极限荷载.已知梁的极限弯矩为Mu。l解:用上限定理（极小定理）计算。 6.连续梁的极限荷载连续梁的破坏机构一跨单独破坏相邻跨联合破坏不会出现在各跨等截面、荷载方向相同条件下，破坏机构只能在各跨内独立形成。 例：求图示连续梁的极限荷载。各跨分别是等截面的,AB、BC跨的极限弯矩为Mu，CD跨的极限弯矩为3Mu。解：先分别求出各跨独自破坏时的可破坏荷载.（1）AB跨破坏时0.8PPPq=P/aaaaaa2a0.8PPPq=P/a（2）BC跨破坏时0.8PPPq=P/a（3）CD跨破坏时有三种情况： 例：求图示连续梁的极限荷载。各跨分别是等截面的,AB、BC跨的极限弯矩为Mu，CD跨的极限弯矩为3Mu。0.8PPPq=P/aaaaaa2a0.8PPPq=P/a解：先分别求出各跨独自破坏时的可破坏荷载.（1）AB跨破坏时（2）BC跨破坏时（3）CD跨破坏时有三种情况0.8PPPq=P/a0.8PPPq=P/a
