聚乙烯燃气管道(pe管)工程施工注意事项.doc

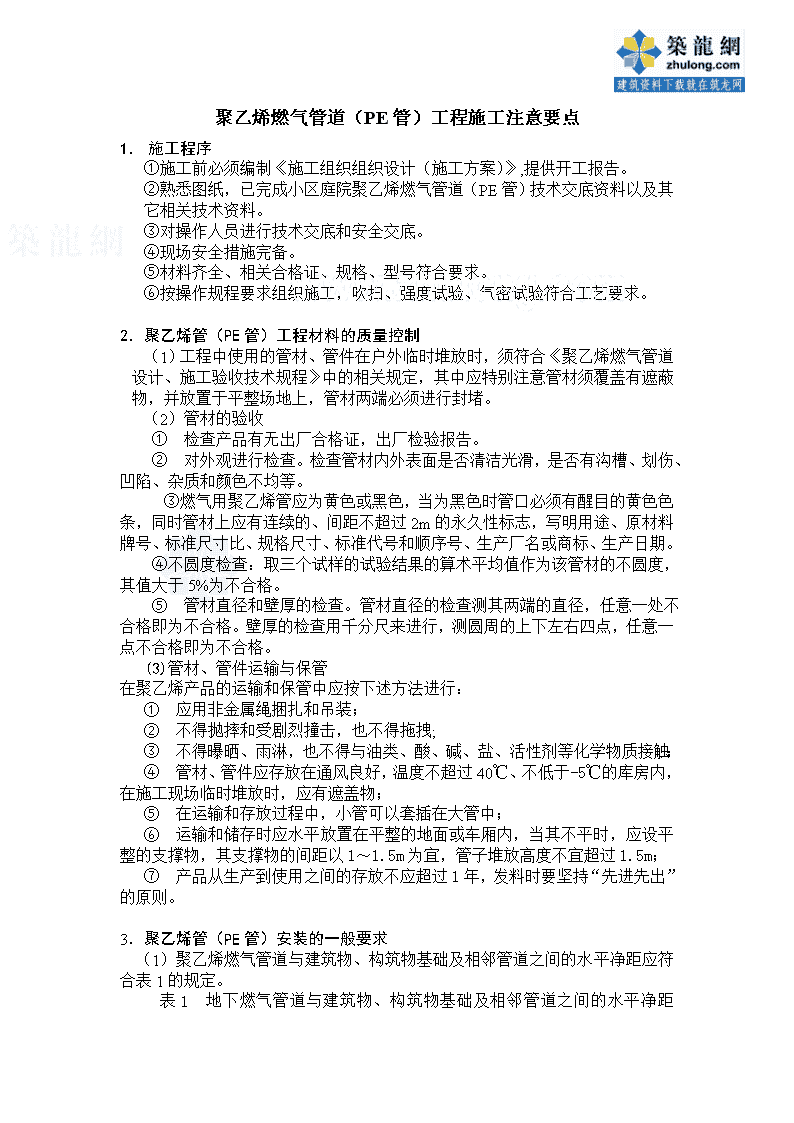

聚乙烯燃气管道（PE管）工程施工注意要点1．施工程序①施工前必须编制《施工组织组织设计（施工方案）》,提供开工报告。②熟悉图纸，已完成小区庭院聚乙烯燃气管道（PE管）技术交底资料以及其它相关技术资料。③对操作人员进行技术交底和安全交底。④现场安全措施完备。⑤材料齐全、相关合格证、规格、型号符合要求。⑥按操作规程要求组织施工，吹扫、强度试验、气密试验符合工艺要求。2．聚乙烯管（PE管）工程材料的质量控制（1）工程中使用的管材、管件在户外临时堆放时，须符合《聚乙烯燃气管道设计、施工验收技术规程》中的相关规定，其中应特别注意管材须覆盖有遮蔽物，并放置于平整场地上，管材两端必须进行封堵。（2）管材的验收①检查产品有无出厂合格证，出厂检验报告。②对外观进行检查。检查管材内外表面是否清洁光滑，是否有沟槽、划伤、凹陷、杂质和颜色不均等。③燃气用聚乙烯管应为黄色或黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过2m的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。④不圆度检查：取三个试样的试验结果的算术平均值作为该管材的不圆度，其值大于5%为不合格。⑤管材直径和壁厚的检查。管材直径的检查测其两端的直径，任意一处不合格即为不合格。壁厚的检查用千分尺来进行，测圆周的上下左右四点，任意一点不合格即为不合格。(3)管材、管件运输与保管在聚乙烯产品的运输和保管中应按下述方法进行：①应用非金属绳捆扎和吊装；②不得抛摔和受剧烈撞击，也不得拖拽;③不得曝晒、雨淋，也不得与油类、酸、碱、盐、活性剂等化学物质接触；④管材、管件应存放在通风良好，温度不超过40℃、不低于-5℃的库房内，在施工现场临时堆放时，应有遮盖物；⑤在运输和存放过程中，小管可以套插在大管中；⑥运输和储存时应水平放置在平整的地面或车厢内，当其不平时，应设平整的支撑物，其支撑物的间距以1～1.5m为宜，管子堆放高度不宜超过1.5m；⑦产品从生产到使用之间的存放不应超过1年，发料时要坚持“先进先出”的原则。3．聚乙烯管（PE管）安装的一般要求（1）聚乙烯燃气管道与建筑物、构筑物基础及相邻管道之间的水平净距应符合表1的规定。表1 地下燃气管道与建筑物、构筑物基础及相邻管道之间的水平净距（m）项目地下燃气管道低压中压BA建筑物的基础0．71．01．5外墙面（出地面处）———给水管0．50．50．5排水管1．01．21．2电力电缆0．50．50．5通信电缆直埋0．50．50．5在导管内1．01．01．0其他燃气管道DN≤300mm0．40．40．4DN>300mm0．50．50．5电杆（塔）的基础≤35KV1．01．01．0>35KV2．02．02．0通讯照明电杆（至电杆中心）1．01．01．0铁路路堤坡脚5．05．05．0街树（至树中心）0．750．750．75（2）聚乙烯燃气管道与各类地下管道或或设施的垂直净距（m）符合下表要求（表2）名称聚乙烯管道在该设施上方聚乙烯管道在设施下方给水管燃气管-0．150．15排水管-0．150．20加套管电缆直埋0．500．5在导管内0．200．2供热管道t<150℃直埋供热管0．5加套管1．3加套管t<150℃热水供热管沟蒸汽供热管沟0．2加套管或0.400.3加套管t<280℃蒸汽供热管沟1.00加套管,套管有降温措施可缩小不允许铁路轨底--1.20加套管（3）聚乙烯燃气管道与供热管之间水平净距符合下表要求（表3）供热管种类净距（m）注t＜150℃直埋供热管道供热管回水管3.02.0燃气管埋深小于2mt＜150℃热水供热管沟蒸气供热管沟1.5 t＜280℃蒸气供热管沟3.0聚乙烯管工作压力不超过0.1MPa燃气管埋深小于2m（3）聚乙烯燃气管道埋设的最小管顶覆土厚度(地面至管顶）应符合下列规定：①埋设在车行道下，不得小于0.9m；②埋设在非车行道（含人行道）下，不得小于0.6m；③埋设在庭院（指绿化地及汽车不能进入之地）内时，不得小于0.5m；当采取行之有效的防护措施后，上述规定可适当降低。（4）聚乙烯燃气管道敷设时，管道允许弯曲半径应符合下列规定。①管段上无承插接头时应满足表3的规定。表3聚乙烯燃气管道允许弯曲半径管道公称直径D（mm）允许弯曲半径R（mm）D≤5030D50
