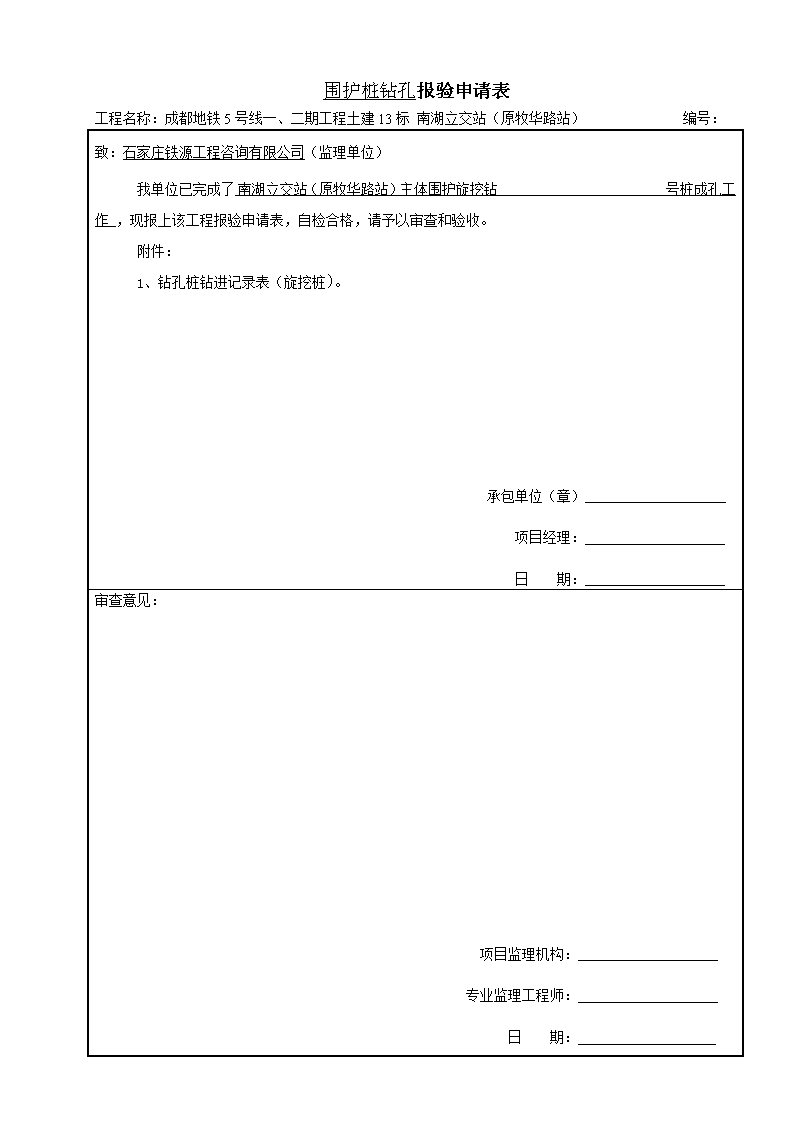

围护桩钻孔报验申请表

围护桩钻孔报验申请表工程名称：成都地铁5号线一、二期工程土建13标南湖立交站（原牧华路站）编号：致：石家庄铁源工程咨询有限公司（监理单位）我单位已完成了南湖立交站（原牧华路站）主体围护旋挖钻号桩成孔工作，现报上该工程报验申请表，自检合格，请予以审查和验收。附件：1、钻孔桩钻进记录表（旋挖桩）。承包单位（章）项目经理：日期：审查意见：项目监理机构：专业监理工程师：日期： SG—S019钻孔桩钻进记录（旋挖钻）施工单位：中铁二十局集团有限公司工程名称成都地铁5号线一、二期工程土建13标南湖立交站（原牧华路站）墩（台）号/桩号编号地面标高（m）孔外水位标高（m）护筒顶标高（m）护筒底标高（m）护筒埋深（m）钻机类型及编号XR280钻头类型及标号1.2m截齿钻头桩径（m）设计桩尖标高（m）时间工作内容钻进深度（m）孔底标高（m）孔斜度孔位偏差（mm）地质情况泥浆其它年月日起止共计（h）钻杆长度起钻读数停钻读数本次进尺累计进尺前后左右比重粘度hminhmin进出进出钻孔中出现的问题及处理办法施工项目技术负责人：质检员：监理：年月日四川省建设厅制 钢筋笼加工、安装报验申请表工程名称：成都地铁5号线一、二期工程土建13标南湖立交站（原牧华路站）编号：致：石家庄铁源工程咨询有限公司（监理单位）我单位已完成了南湖立交站（原牧华路站）主体围护旋挖钻号桩钢筋加工、钢筋笼安装工作，现报上该工程报验申请表，自检合格，请予以审查和验收。附件：1、钢筋加工检验批质量验收记录；2、钢筋（机械连接）质量验收记录；3、混凝土灌注桩钢筋笼检验批质量验收记录。承包单位（章）项目经理：日期：审查意见：项目监理机构：专业监理工程师：日期：SG SG-T040钢筋加工检验批质量验收记录工程名称成都地铁5号线一二期工程土建13标南湖立交站（原牧华路站）分项工程混凝土灌注桩验收部位施工单位中铁二十局集团有限公司项目负责人任高峰专业工长田仲波施工班组长田兴元施工执行标准及编号《混凝土结构工程施工质量验收规范》GB50204-2015质量验收的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1.受力钢筋的弯钩折应符合以下规定：A.HPB235级钢筋末端应做1800弯钩，其弯弧内直径≥2.5D，弯后平直部分≥3D；B.当设计要求钢筋末端做1350弯钩时，HRB335级、HRB400级钢筋弯内直径≥4D，弯后平直长度应符合设计要求。C.箍筋做不大900弯折时，弯折处的弯弧内直径≥5D。2.除焊接封闭环式箍筋外，箍筋的末端应做弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合以下规定：A.箍筋弯钩的弧内直径除应满足第1条的规定外，尚应不小于受力钢筋直径；B.箍筋的弯折角度：一般结构≥900，有抗震要求的结构应为1350；C.箍筋弯后的平直长度：一般结构≥5D，有抗震要求的结构≥10D。一般项目1．钢筋的的调直：宜采用机械方法，也可用冷拉方法；当采用冷拉方法时，HPB235级钢筋的冷拉率宜≤4%，HRB335、HRB400级和RRB400级钢筋的冷拉率宜≤1%2.受力钢筋顺长度方向全长的净尺寸设计给定值±103弯起钢筋弯折位置设计给定值±20///////4.箍筋内净尺寸设计给定值±5共实测点，其中合格品点，不合格点，合格点率%施工单位检查评定结果项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论监理工程师（建设单位项目技术负责人）：年月日四川省建设厅 钢筋机械连接质量验收记录（直螺纹）工程名称成都地铁5号线一二期工程土建13标南湖立交站（原牧华路站）施工单位中铁二十局集团有限公司验收部位专业工长田仲波施工执行标准及编号《钢筋机械连接技术规程》（JGJ107-2010）质量验收验收的规定施工单位检查评定记录监理（建设）单位验收记录主控项目连接材料的品种、性能、牌号连接材料应有产品合格证，并符合设计要求和现行有关标准的规定钢筋连接接头的机械性能对接头的每个检验批，必须在工程结构中随机截取3个接头试件作抗拉强度试验，按设计要求的接头等级评定形式检验报告工程中应用钢筋机械连接接头时应由该技术提供单位提交有效的形式检验报告工艺检验符合7.0.2条一般项目接头加工符合6.1.1、6.1.2条接头安装符合6.2.1条实测项目项目≦1618~2022~2528~3236~40按“JGJ107-2010”7.0.5条验收批抽取按其中的10%校核填取偏差值扭紧扭矩校核（N.m）□□□□□≥100≥200≥260≥320≥400共实测点，其中合格品点，不合格点，合格点率%施工单位检查评定结果项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论监理工程师（建设单位项目技术负责人）：年月日注：该表由施工单位专业质量检查员填写，监理工程师组织项目质量技术负责人等进行验收四川省建设厅制 SG—T008混凝土灌注桩钢筋笼检验批质量验收记录工程名称成都地铁5号线一、二期工程土建13标南湖立交站（原牧华路站）分项工程名称混凝土灌注桩验收部位桩施工单位中铁二十局集团有限公司项目负责人任高峰分包单位/项目负责人（分包单位）/专业工长田仲波施工班组长田兴元施工执行标准及编号建筑地基基础工程施工质量验收规范（GB50202-2002）质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1．主筋间距设计给定值±102．长度设计给定值±100一般项目1．钢筋材质检验2．箍筋间距设计给定值±203．直径设计给定值±10共实测点，其中合格点、不合格点，合格点率%施工单位检查评定结果项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论监理工程师（建设单位项目技术负责人）：年月日四川省建设厅制 围护桩混凝土工程报验申请表工程名称：成都地铁5号线一、二期工程土建13标南湖立交站（原牧华路站）编号：致：石家庄铁源工程咨询有限公司（监理单位）我单位已完成了南湖立交站（原牧华路站）主体围护旋挖钻号桩灌注成桩工作，现报上该工程报验申请表，自检合格，请予以审查和验收。附件：1、混凝土灌注桩检验批质量验收记录（一）；2、混凝土灌注桩检验批质量验收记录（二）；3、钻孔桩水下混凝土灌注记录。承包单位（章）项目经理：日期：审查意见：项目监理机构：专业监理工程师：日期： SG—T004混凝土灌注桩检验批质量验收记录（一）工程名称成都地铁5号线一、二期工程土建13标南湖立交站（原牧华路站）分项工程名称混凝土灌注桩验收部位施工单位中铁二十局集团有限公司项目负责人任高峰分包单位/项目负责人（分包单位）/专业工长李云辉施工班组长谢玉勇施工执行标准及编号建筑地基基础工程施工质量验收规范（GB50202-2002）质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目承载力按基桩检测技术规范/桩体质量检查按基桩检测技术规范/混凝土强度设计要求C35孔深+300mm一般项目泥浆比重1.0~1.10泥浆面标高0.5~1.0m沉渣厚度端承桩≤50mm//////////摩擦桩≤150mm混坍凝落土度水下灌注180~220mm干施工70~100mm//////////钢筋笼安装深度±100mm混凝土充盈系数>1桩顶标高+30㎜；-50㎜共实测点，其中合格点、不合格点，合格点率%施工单位检查评定结果项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论监理工程师（建设单位项目技术负责人）：年月日四川省建设厅制 SG—T005混凝土灌注桩检验批质量验收记录（二）工程名称成都地铁5号线一、二期工程土建13标南湖立交站（原牧华路站）分项工程名称混凝土灌注桩验收部位施工单位中铁二十局集团有限公司项目负责人任高峰分包单位/项目负责人（分包单位）/专业工长李云辉施工班组长谢玉勇施工执行标准及编号建筑地基基础工程施工质量验收规范（GB50202-2002）质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录成孔方法泥浆护壁钻孔桩套管成孔灌注桩千成孔灌注桩人工挖孔空柱D≤1000D>1000D≤1500D>1500混凝土护壁钢套管护壁D=,H=主控项目桩位1-3根单排桩基垂直于中心线方向和群桩基础的边桩D/6，且不大于100100+0.01H701007050100条形桩基沿中心线方向和群桩基础的中间桩D/4，且不大于150150+0.01H150150150150200一般项目垂直度（%）<1<1<1<0.5<1桩径（mm）±50±50-20-20+50+50共实测点，其中合格点，合格点率%施工单位检查评定结果项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论监理工程师（建设单位项目技术负责人）：年月日四川省建设厅制 SG—S017钻孔桩水下混凝土灌注记录日期：年月日工程名称成都地铁5号线一、二期工程土建13标南湖立交站（原牧华路站）施工单位中铁二十局集团有限公司墩台编号/桩编号桩设计直径（m）设计桩底标高（m）灌注前孔底标高（m）护筒顶标高（m）钢筋骨架底标高（m）计算混凝土方量（m³）混凝土强度等级C35水下水泥品种等级P.042.5塌落度（mm）时间护筒顶至混凝土面深度（m）护筒顶至导管下口深度（m）导管拆除数量实灌混凝土数量钢筋位置情况、孔内情况、停灌原因、停灌时间、事故原因和处理情况等重要记事节数长度（m）本次数量（m3）L累计数量（m3）施工项目技术负责人：施工负责人：质检员：监理：四川省建设厅
