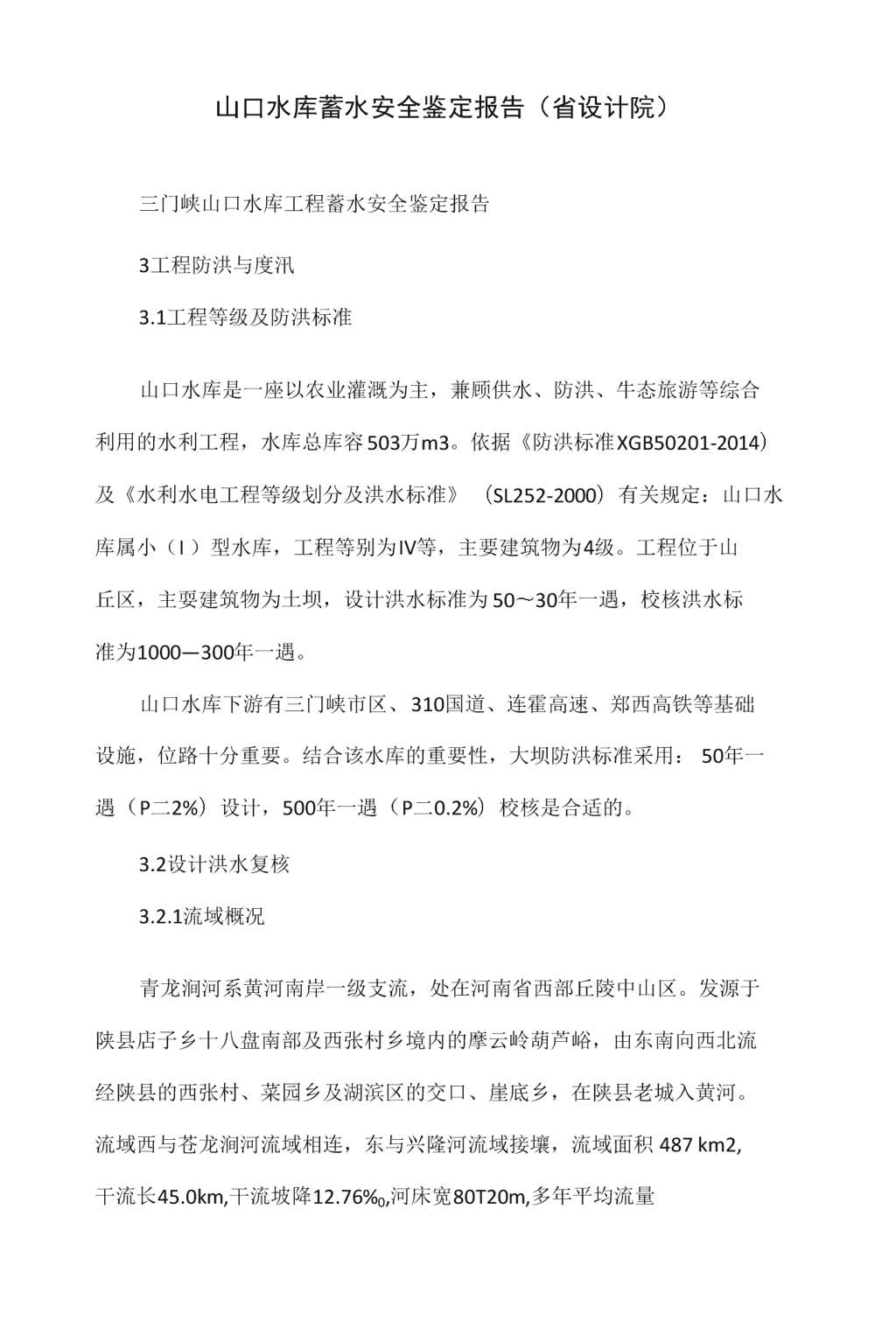

山口水库蓄水安全鉴定报告(省设计院)

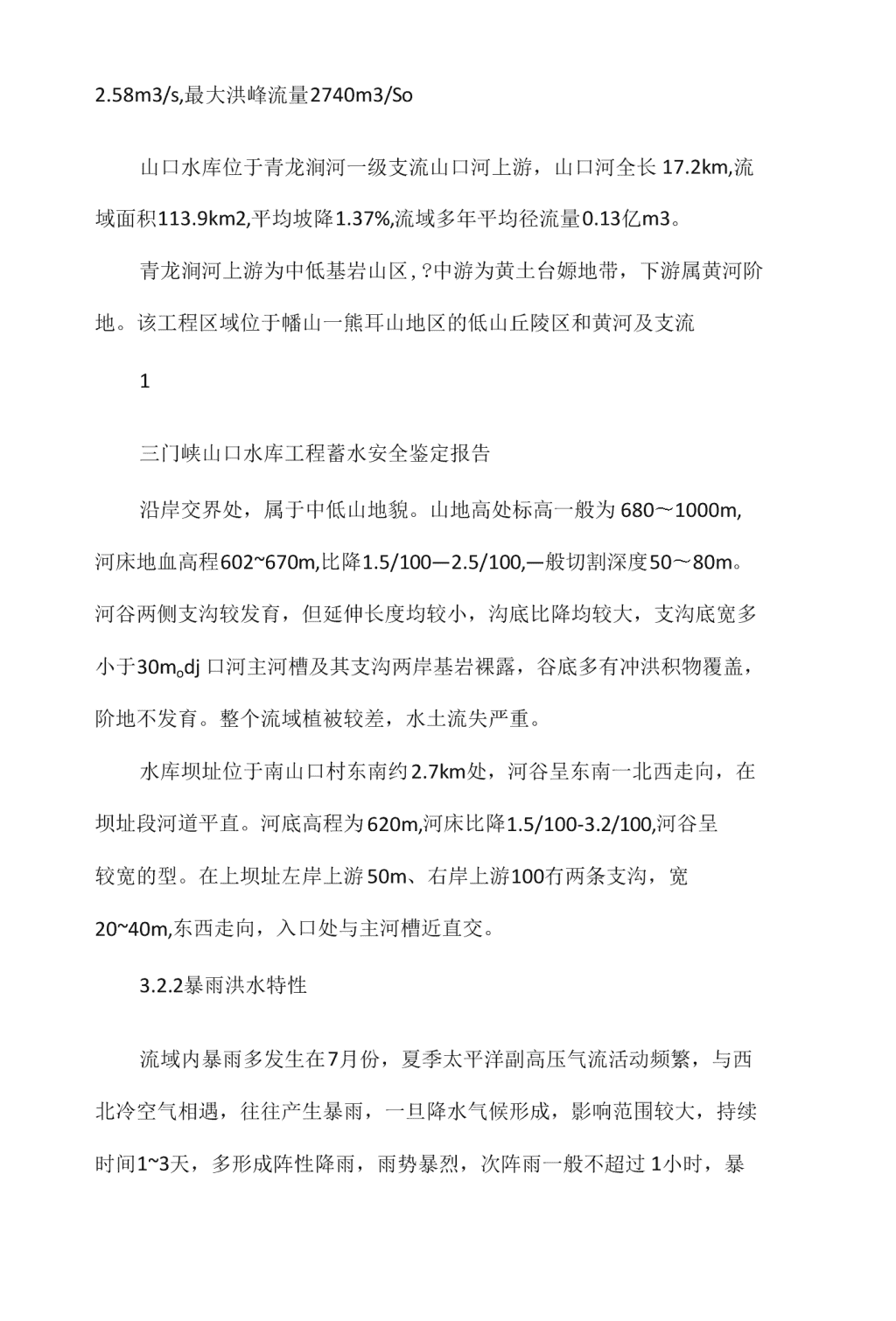

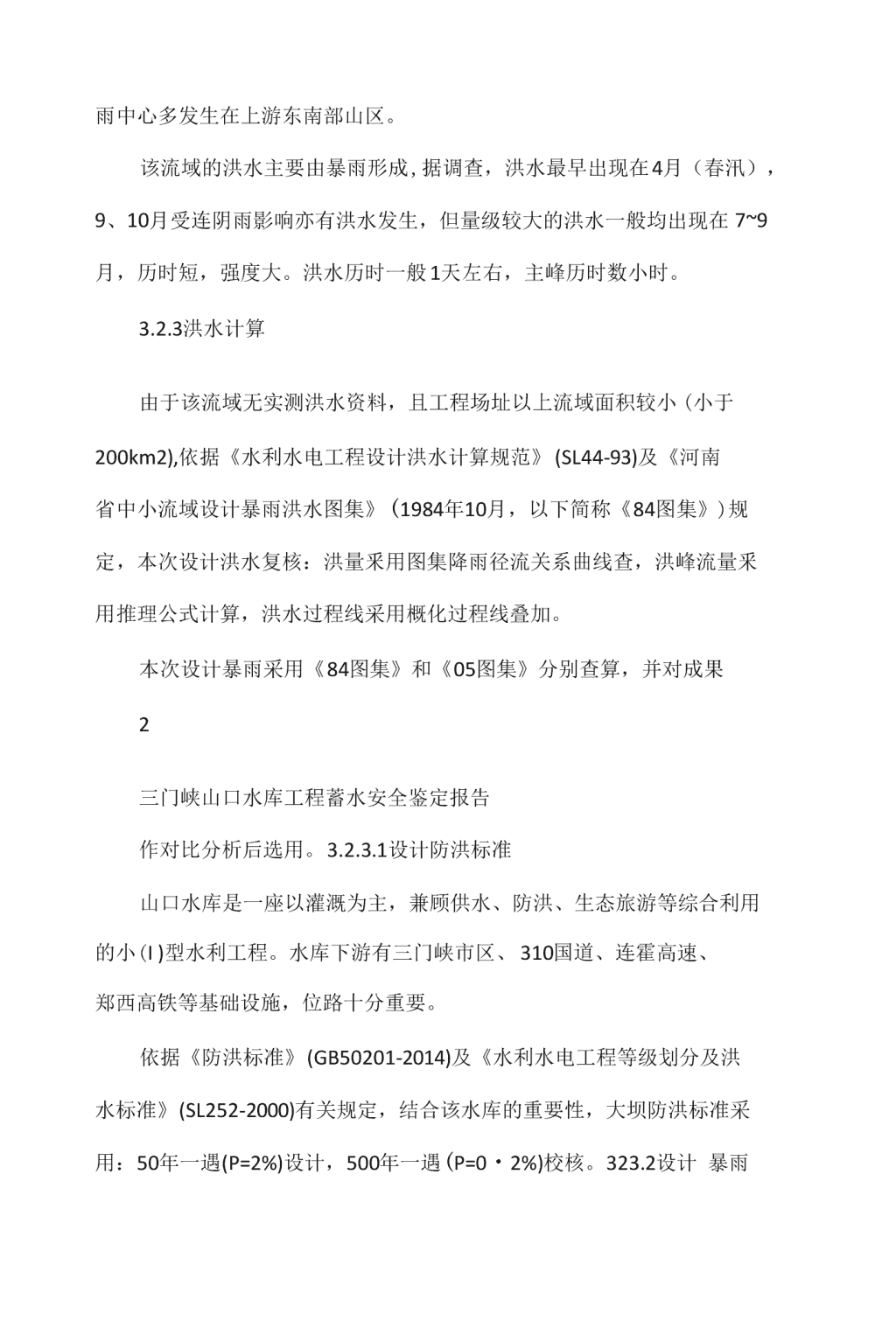

山口水库蓄水安全鉴定报告（省设计院）三门峡山口水库工程蓄水安全鉴定报告3工程防洪与度汛3.1工程等级及防洪标准山口水库是一座以农业灌溉为主，兼顾供水、防洪、牛态旅游等综合利用的水利工程，水库总库容503万m3。依据《防洪标准XGB50201-2014）及《水利水电工程等级划分及洪水标准》（SL252-2000）有关规定：山口水库属小（I）型水库，工程等别为IV等，主要建筑物为4级。工程位于山丘区，主耍建筑物为土坝，设计洪水标准为50〜30年一遇，校核洪水标准为1000—300年一遇。山口水库下游有三门峡市区、310国道、连霍高速、郑西高铁等基础设施，位路十分重要。结合该水库的重要性，大坝防洪标准采用：50年一遇（P二2%）设计，500年一遇（P二0.2%）校核是合适的。3.2设计洪水复核3.2.1流域概况青龙涧河系黄河南岸一级支流，处在河南省西部丘陵中山区。发源于陕县店子乡十八盘南部及西张村乡境内的摩云岭葫芦峪，由东南向西北流经陕县的西张村、菜园乡及湖滨区的交口、崖底乡，在陕县老城入黄河。流域西与苍龙涧河流域相连，东与兴隆河流域接壤，流域面积487km2,干流长45.0km,干流坡降12.76%0,河床宽80T20m,多年平均流量 2.58m3/s,最大洪峰流量2740m3/So山口水库位于青龙涧河一级支流山口河上游，山口河全长17.2km,流域面积113.9km2,平均坡降1.37%,流域多年平均径流量0.13亿m3。青龙涧河上游为中低基岩山区,?中游为黄土台嫄地带，下游属黄河阶地。该工程区域位于幡山一熊耳山地区的低山丘陵区和黄河及支流1三门峡山口水库工程蓄水安全鉴定报告沿岸交界处，属于中低山地貌。山地高处标高一般为680〜1000m,河床地血高程602~670m,比降1.5/100—2.5/100,—般切割深度50〜80m。河谷两侧支沟较发育，但延伸长度均较小，沟底比降均较大，支沟底宽多小于30modj口河主河槽及其支沟两岸基岩裸露，谷底多有冲洪积物覆盖，阶地不发育。整个流域植被较差，水土流失严重。水库坝址位于南山口村东南约2.7km处，河谷呈东南一北西走向，在坝址段河道平直。河底高程为620m,河床比降1.5/100-3.2/100,河谷呈较宽的型。在上坝址左岸上游50m、右岸上游100冇两条支沟，宽20~40m,东西走向，入口处与主河槽近直交。3.2.2暴雨洪水特性流域内暴雨多发生在7月份，夏季太平洋副高压气流活动频繁，与西北冷空气相遇，往往产生暴雨，一旦降水气候形成，影响范围较大，持续时间1~3天，多形成阵性降雨，雨势暴烈，次阵雨一般不超过1小时，暴 雨中心多发生在上游东南部山区。该流域的洪水主要由暴雨形成,据调查，洪水最早出现在4月（春汛），9、10月受连阴雨影响亦有洪水发生，但量级较大的洪水一般均出现在7~9月，历时短，强度大。洪水历时一般1天左右，主峰历时数小时。3.2.3洪水计算由于该流域无实测洪水资料，且工程场址以上流域面积较小(小于200km2),依据《水利水电工程设计洪水计算规范》(SL44-93)及《河南省中小流域设计暴雨洪水图集》(1984年10月，以下简称《84图集》)规定，本次设计洪水复核：洪量釆用图集降雨径流关系曲线查，洪峰流量釆用推理公式计算，洪水过程线采用概化过程线叠加。本次设计暴雨采用《84图集》和《05图集》分别查算，并对成果2三门峡山口水库工程蓄水安全鉴定报告作对比分析后选用。3.2.3.1设计防洪标准山口水库是一座以灌溉为主，兼顾供水、防洪、生态旅游等综合利用的小(I)型水利工程。水库下游有三门峡市区、310国道、连霍高速、郑西高铁等基础设施，位路十分重要。依据《防洪标准》(GB50201-2014)及《水利水电工程等级划分及洪水标准》(SL252-2000)有关规定，结合该水库的重要性，大坝防洪标准采用：50年一遇(P=2%)设计，500年一遇(P=0・2%)校核。323.2设计暴雨 设计时段分为10min>lh>6h>24h四种历时，设计暴雨计算包括设计时段的点、面雨量和暴雨递减指数，依据《84图集》，流域面积小于50km2时可用点雨量代替面雨量。坝址以上控制流域面积小于50km2,故采用点雨量代替面雨量。各频率设计面暴雨见表3.2J3.2.33产流计算1）设计暴雨三门峡山口水库工程蓄水安全鉴定报告根据设计暴雨计算分析，本次计算分别釆用《05图集》与《84图集》查算的设计暴雨成果进行设计洪水计算。2）平均入渗率本工程位于黄河支流山丘区，根据《84图集》中水文分区划分，属于第V分区，其平均入渗率为5mm/h^8mm/ho本次计算选用6mm/h03）设计净雨计算成果用24小时设计雨量查山丘区水文分区I线次降雨径流关系P+Pa〜R线,得出24小时各种频率设计净雨量。丨线流域最大初损lmax=55mm,Pa为前期影响雨量，50年一遇以上暴雨Pa=lmax,10~20年一遇，Pa=2/引max=35.0mm。各种频率24小时设计净雨量见表322。表3.2-2设计净雨计算成果表3.23.4汇流计算山口水库流域面积小于200km2,根据《河南省中小流域设计暴雨洪 水图集》采用推理公式计算汇水血积洪峰流量。基本公式为:洪峰流量采用推理公式按下式计算：Qm?0.278?sF??0.278LmJl/3Ql/4■??l??n三门峡山口水库工程蓄水安全鉴定报告式中：Qm—设计洪峰流量，m3/s；巾一洪峰径流系数；丫一洪峰汇流时间，h；卩一平均入渗率，mm/h；S—设计最大1小时雨量平均强度，即设计频率1小时面雨量，mm；F—流域面积，km2；L—坝址以上干流长度，m；J—干流平均坡降；n—设计暴雨递减指数；m—汇流参数。汇流参数(m)是按《84图集》分区建立的流域参数(??L/Fl/4/Jl/3)与汇流参数(m)相关关系进行推求，各流域特征参数按1:1万及1：5万地形图量算。1)洪峰、洪量计算成果 坝址以上流域面积28.15km2,坝址以上干流长度8.93km,从坝址到流域上游沿最远流程的平均纵比降J二2.994%。“84图集”洪水计算成果见表323。“05图集”洪水计算成果见表3.2-4o三门峡山口水库工程蓄水安全鉴定报告（3）洪峰、洪量成果对比分析以上分别依据《84图集》和《05图集》进行水库设计洪峰、洪量计算，计算结果对比见表3.2・5。由以上比较分析结果，设计洪峰流量《05图集》比《84图集》略偏小，但设计洪水总量《05图集》比《84图集》偏大，原因是《84图集》查得的暴雨强度较大，主要彫响洪峰流量值，而决定洪水总量的24小时雨量均值，《84图集》小于《05图集》查数。山口河属于山区河流，水库坝址位路又在河道上游，根据流域暴雨及洪水特性，洪水主要由暴雨形成，历时短，强度大，过程线形状比较陡尖，在调洪演算确定建筑物规模时,洪峰流量值起主要作用,而洪水总量对结果影响比较小。从水库工程安全性考虑，本次采用洪峰流量值较大的《84图集》计算成果，并进行洪水过程线计算和调洪6三门峡山口水库工程蓄水安全鉴定报告演算。3.23.5成果的合理性分析及确定 本次设计洪水计算，经比选后，暴雨参数采用《84图集》查算，产流、汇流参数根据《84图集》并结合实际而定，洪水采用推推公式计算，方法可行。设计洪水过程线采用概化三角形叠加法，过程线累加洪量与相同净雨计算值基木一致，认为设计洪水过程线成果合理。综上，本次设计洪水成果峰高量大，过程线形状符合山区河流洪水形成特征，认为设计洪水计算成果比较合理、可靠。3.23.6设计洪水过程线三门峡山口水库工程蓄水安全鉴定报告3.3防洪能力复核3.3.1水库特性根据《三门峡市山口水库复建工程初步设计报告》，水库校核洪水位662.28m,设计洪水位660.71m,正常蓄水位657.0m,汛限水位657.0m,死水位640.0m；水库总库容503万m3,兴利库容284万m3,死库容69万m3。山口水库水位~面积~库容关系见表3.3-1表3.3-1山口水库水位〜面积〜库容关系表3.3.2水库调洪演算(%1)计算方法水库调蓄通过联解水库水量平衡方程和相应水库蓄泄方程实现。对调洪过程中任一?t(?t?t2?tl)时段，计算式可表示如下：Ql?Q2q?q(3-1)22?t?12?t?V2?Vlq?f(V)(3-2) 8三门峡山口水库工程蓄水安全鉴定报告式中：QI、ql——时段初入库、出库流量(m3/s)；;Q2、q2——时段末入库、出库流量（m/s）VI、V2时段初、末水库蓄水量（m3）oq?f（V）表示水库下泄流量是水库蓄水量的函数。求解时必须联解上述两式，通过试算法编程求解。对任意的?t时段,其QL、Q2、ql、VI已知，欲求q2、V2。其求解步骤是：假定V2（或,再以此q2（或V2）代入式q2）后，代入式（3—2）可求得q2（或V2）（3-1）算得V2（或q2）后，若计算的与假定的一致，则试算完成，否则重新假定V2（或q2）,直到满足为止。q?f（V）表示水库下泄流量是水库蓄水量的函数，根据水脖调度原则确定。（二）防洪调度方式3汛期7~9月份水库控制水位为汛限水位657.0m,即水库防洪起调水位为657.0m；当库水位高于汛限水位657.0m吋，溢洪道自由泄流。（三）下泄能力山口水库泄水建筑物为岸坡式开敞溢洪道，净宽为35mo泄流能力按《溢洪道设计规范》（SL253-2000）中宽顶堰泄流能力公式计算： Q?m2gH3/2式中：Q流量，m/s；B——堰顶过水断面平均宽度，m；3流量系数，宽顶堰取0.385；£——侧收缩系数；H0——堰顶水深，m。9三门峡山口水库工程蓄水安全鉴定报告侧收缩系数根据下面公式进行计算：£=1-0.2[k+（n-l）©0]H0/nb溢洪道泄流能力见表3.3・2。表3.3-2溢洪道泄流能力表图3.3-1山口水库水位~泄流关系曲线图（四）计算结果起调水位为溢洪道堰顶高程657.0m，调洪演算时段HXAt=0.5ho根据防洪调度原则及计算方法，对不同频率洪水进行调蓄计算，计算结果见表3.3-3o10三门峡山口水库工程蓄水安全鉴定报告 表3.3-3山口水库不同频率洪水调洪演算结果表3.3・4山口水库水库调洪演算计算表（单位：m3/s,m）At=0.5h11三门峡山口水库工程蓄水安全鉴定报告3.3.3水库防洪能力分析本次防洪能力复核在相关规范的要求下，经过流域、河系特征值的量算，水文资料的收集、整理和分析，设计暴雨的计算，暴雨统计参数的计算和确定，设计洪水计算，调洪演算及防洪能力复核等各方面工作。通过这些工作的完成，得出如下结论。（1）防洪标准根据国家技术监督局和屮华人民共和国建设部联合发布的“《防洪标准》（GB50201-2014）?,的规定:山口水库总库容503万m3,属小（I）型水库，工程等别为IV等，主要建筑物为4级。水库大坝为4级建筑物，属于山区、丘陵区，设计洪水标准为50-30年一遇，校核洪水标准为1000〜300年一遇因此，山口水库校核防洪标准取500年一遇，设计洪水釆用50年一遇是合适的。（2）设计洪水推求的合理性本次设计暴雨采用《84图集》和《05图集》分别查算，并对成果作 对比分析后选用。本次设计洪水复核：洪量采用图集降雨径流关系曲线查算，洪峰流量采用推理公式计算，洪水过程线采用概化过程线叠加。通过综合比较分析，洪水成果是合理的。（3）水库大坝的防洪能力本次复核计算根据山口水库水位库容曲线，起调水位657.0m,计算得设计水位660.71m、校核水位662.28m。计算成果与《三门峡市山口水库复建工程初步设计报告》设计和校核水位相同，大坝的防洪能力满足要求。综上所述：山口水库防洪能力能够满足规范要求的防洪设计标准,12三门峡山口水库工程蓄水安全鉴定报告重现期50年；防洪校核标准，重现期500年。3.4下闸蓄水方案、度汛方案及运用方式3.4.1下闸蓄水方案（请设计单位根据实际情况进行修改）依据当前工程形象面貌及施工计划安排及施工等存在的不定因素，并根据该水库大洪水主要集中在汛期7月初〜8月中旬，8月下旬至9月间虽然也由岀现，但量级一般不大。因此水库初期蓄水计划如下:汛期8月下旬可关闭输水洞闸门蓄水，由溢洪道泄流，由于山口水库采用无闸控制开敞式溢洪道，汛限水位达即相当于正常蓄水位657.0m,当水位超过657.0m时溢洪道自然泄洪，可用滞洪库容150万m3,相应校核洪水位662.28m。水库初期蓄水，考虑水库的渗漏等可能存在不定因素及供水配套工程未完成，暂不考虑供水。 水库蓄水方案严格按照防洪度汛要求进行，汛期最高蓄水位为汛限水位，同时考虑到了初期蓄水的不确定因素，因此，总体上蓄水方案是合理的。3.4.2水库防洪度汛方案汛期按照汛限水位657.0m进行水库调洪演算，水库主汛期50年一遇洪水位为660.71m,水库防洪能力满足耍求。3.4.3水库运用方式山口水库的开发任务为农业灌溉为主，兼顾供水、防洪、生态旅游等综合利用。山口水库汛期为7月1日〜9月30日，水库水位在死水位640.0m与汛期限制水位657.0m之间变动，当来大洪水库水位超过汛限水位13三门峡山口水库工程蓄水安全鉴定报告657.0m时，溢流垠泄洪。山口水库非汛期10月〜6月份水库的水位在死水位640.0m和正常蓄水位657.0m之间变动，进行兴利调节，灌足农业用水、供水要求。水库运用方式充分考虑到了水库的灌溉、供水功能，既保证了防洪安全，又充分发挥了其兴利功能，因此，其运用方式是合适的。3.5综合评价与建议（1）经复核，本工程等别、建筑物级别和设计标准，符合国家现行有关标准和规定。 （2）经复核，设计暴雨采用“84”图集计算成果，设计洪水采用推理公式计算成果是合适的。（3）经复核，本工程遭遇设计、校核洪水时，泄水建筑物泄洪能力可以满足泄洪要求，工程防洪能力满足要求，工程防洪度汛是安全的。（4）经分析，设计推荐的下闸蓄水方案基本可行。（5）经调洪计算分析，度汛方案是可行的，大坝防洪标准满足要求。（6）水库运用方式充分考虑到了水库的灌溉、供水及防洪功能，其运用方式是合适的。（7）建议在蓄水前做好必要的准备工作，在初期蓄水过程中，应加强水情观测和工程安全监测工作。若因水库蓄水期间工程出现异常情况,应停止蓄水或降低水库水位，待问题处理后再继续蓄水。14三门峡山口水库工程蓄水安全鉴定报告8金属结构与电气安全评价8.1电气8.2.1电气设计设计工程用电从庙坡村西岭自然村东北处10kV高压线路架空线接入,线路长2km,线径35mm2,单回路供电。变压器采用1台S9-100/10kV,10/0.4kV,lOOkVA，低压配电柜2面，动力配电箱2面，配电电缆采用VV29-lkV-3X35+1X16mm2,设计坝上道路的照明采用单臂路灯，共设5盏，等间距布路，用于满足水库运行管理的需要。工程设钢结构避雷针1座。设路工作闸门、检修闸门各1扇，卷扬式启闭机2台，现地控制。 8.1.2电气评价与建议需要补充以下内容1.监理、施工及建管报告中均为提及电气的相关信息，是否完成,未知。2.2OkV线路设计和施工是否在本工程范围内。3.避雷针1座设路在哪儿?8.2金属结构在输水涵洞进口处，设路工作闸门、检修闸门各1扇，采用潜孔式平面板梁式焊接钢闸门。启闭设备采用两台160kN固定卷扬启闭机。8.2.1闸门设计输水洞闸门由三门峡市水利勘测设计有限责任公司设计。在输水涵洞进口处，设銘工作闸门和检修闸门，结构相同。采用潜孔式平面板梁式焊接钢闸门。孔口尺寸1.0X1.5(宽X高)米，工作门设计水头15三门峡山口水库工程蓄水安全鉴定报告24.78米，检修门设计水头19.5米。闸门主材采用Q235钢材，门叶厚14mm,主横梁为3根C20槽钢；行走支撑采用4个悬臂轮，滚轮直径4)350mm,轮轴直径4)100mm,滚轮材质ZG310-570,轴套采用MGN-1工程塑料合金；闸门采用水柱闭门型式。门槽主轨采用80-10等边角钢和118工字钢焊接，反轨采用角钢90J0等边角钢和116工字钢焊接；闸门采 用单吊点。钢闸I、J防丿芮米用喷砂除锈、金属热喷锌和涂刷油漆综合防腐。闸门结构复核计算见表8.2-lo闸门的强度、刚度、稳定性均满足《规范》要求。工作闸门门后未设通气孔，有可能造成水流流态紊乱，引起闸门振动，水柱闭门达不到预期效果。8.2.2启闭机设计输水洞工作闸门、检修闸门启闭机由三门峡水利勘测设计院设计，河南省西峡县丰田水工机械厂制造。工作闸门操作条件为动水启闭，有局部开启要求，启闭机选用河南省西峡县丰田水工机械厂生产的QP-160kN固定卷扬启闭机，检修闸门启闭机与工作闸门启闭机完全相同。8.2.3升级改造工程原输水洞工作闸门于20□年11月26日完工投入试运行，在2014年4月3日试运行中在设计水位648.3m时，闸门不能正常闭门。三门16三门峡山口水库工程蓄水安全鉴定报告峡水利局咨询河南省水利勘测设计研究有限公司金属结构人员，通过和设计、监理、施工单位现场查看，发现工作闸局开状态下，水流流态紊乱，闸门振动严重，后经在门顶增加500kg配重闸门方能闭合。启闭机采用吊杆型式，启闭闸门时拆装吊杆费时费工，过于繁琐，启闭机无手摇装 路，无开度仪、荷重仪。建议对输水洞工作闸门及启闭设备进行升级改造。2014年4月14三门峡市山口水库工程建设管理处组织专家，在郑州市召开了《三门峡市山口水库复建工程闸门升级改造设计》，会议邀请了冇关专家，经充分讨论，形成如下意见：1）取消检修门和工作闸门拉杆装路，启闭机更改为高扬程启闭机，增设手摇机构、荷重仪和开度仪、现地控制箱；2）检修平台检修门与工作门之间增设钢格栅盖板，对门楣、底槛及主轨埋件进行改造，增设通气孔；3）工作闸门改造，面板和底止水改在下游侧，取消水柱闭门设计，增设配重箱，配重闭门。8.2.3.1工作闸门设计工作闸门采用潜孔式平面板梁式焊接钢闸门孔口尺寸（宽X高）1.0mX1.5mo底槛高程637.5m,设计水头24.78m。闸门主材采用Q235钢材,门叶厚14mm；3根主横梁，“工”型截面,腹板14X186mm,前翼缘14X100mm,后翼缘16X200mm；边梁：“T”型截團，腹板厚14mm,翼缘16X120mm；行走支撑采用悬臂轮，4个滚轮直径为4）336mm,轮轴为©100mm,滚轮轴材质为40C「，轴套采用MGA工程塑料合金；止水橡皮为P45・5型复合止水，底止水采用刃型橡胶止水；原门槽主轨上加焊14X95X3000主轨加强板。门楣、底槛在改造工程中凿除更换为新埋件。在门楣处增设两个通气孔，用管夹和膨胀栓固定在侧墙17 三门峡山口水库工程蓄水安全鉴定报告上。闸门采用单吊点。钢构件防腐采用喷沙除锈、金属热喷锌和涂刷油漆综合防腐。工作闸门重2.6吨，增加上节门体3.4吨作为配重使用。设计采用容许应力法，在平血体系假定条件下闸门进行了结构强度、刚度及稳定等分析计算，闸门的强度、刚度、稳定性均满足《规范》要求。8.23.2启闭机设计输水洞工作闸门、检修闸门启闭机由制造商三门峡新华水工机械有限责任公司设计；工作闸门操作条件为动水启闭，有局部开启要求，启闭机选用三门峡新华水工机械有限责任公司生产的QP-160kN固定卷扬启闭机，检修闸门启闭机与工作闸门启闭机完全相同。启闭机采用现地控制，在启闭机房内设路低压开关柜、控制柜、闸门开度仪等。其技术特性如下：（水工厂核对）启闭力160kN启闭速度l.lmin启闭扬程23卷筒直径620滑轮组倍率2钢丝绳18ZAB6X19W+IWR-1770ZSGB/T9944减速器QY34D200-160电动机YZ132M2-6制动器YWZ5-160/E23 18三门峡山口水库工程蓄水安全鉴定报告824金属结构制造检修门制作（补充）改造工程金属结构制造工作内容主要有：工作闸门、埋件。金属结构制造商三门峡新华水工机械有限责任公司具有制造大型平面钢闸门、大型弧型钢闸门，大中型卷扬式启闭机等合法资质，主要施工管理人员及焊接、无损探伤等关键工种的施工人员具有合格的从业资格和上岗证书。洛阳洲海工程建设监理有限公司三门峡市山口水库复建工程项目监理部对制造的主要环节、质量负责，三门峡市水利勘测设计有限公司为本工程闸门、埋件的设计单位，启闭机图纸设计委托三门峡新华水工机械有限责任公司设计。制造钢闸门的板材与型材等原材料均购自安阳钢铁等国内大型钢铁厂，每批次均有生产商产品质量保证书，制造厂质检部门对用于闸门主要部位的钢板进行抽样材质检测，各项目质量均符合规范要求。焊接材料埋弧焊丝型号为H08MA,手工焊焊条型号为J422和ER50・6、止水橡皮采用的是三门峡江河水电橡胶品牌，胶料牌号为防100#(SF-6674)和复合止水，滚轮轴采用40Cr,外表面镀馅、油漆采用的是环氧富锌、环氧云铁、环氧沥青和氯化橡胶，所有材料均按设计耍求采购，均为合格产品。1、平面闸门制造情况平面闸门工艺流程为：施工准备一单构件制作一面板布焊一梁格定位一门体焊接一闸门校正一面板裁边制造孔一装配一闸门防腐〜出厂验收。 平面闸门的制作要点及检测情况闸门单构件制作由单构件车间严格按规范和工艺卡技术耍求制作，坡口形式为双V型，由车间质检员按DL/T5018-2004规范进行检验，检验结果：主梁正弯均小于4.0,旁弯均小于5.0,扭曲均小于2.0,翼19三门峡山口水库工程蓄水安全鉴定报告板对腹板垂直度均小于2.0,腹板局部平面度均小于2.0,,外型尺寸均小于2.0,偏差均满足规范要求。单构件焊缝外观无裂纹、表面夹渣、气孔、咬边、焊高不足等现象，单构件经三级检验合格后，进入拼装车间。闸门面板放样经厂部质检部门检验合格后，在制作平台上整体拼装,并在各纵梁位路点焊固定，由于单构件质量控制良好，拼装未出现拼装间隙超规范现象，拼装完成后经质检员检验边梁屮心距、对角线差等指标均在规范允许范围内，其它几何尺寸均与图纸相符。闸门拼装合格后进入焊接工序，焊接程序均严格按照焊接工艺指导书操作，各单元基础保持同一进度和对称的焊接方向，采用相同的工艺参数,同步、对称、分段、退步和多层多道焊接，先焊各梁腹板间的立缝、十字缝，次焊横梁与面板间的平缝，再焊纵梁、边梁与面板间的平缝，最后焊接各梁后翼板间的对接缝，以减少焊接变形和焊接应力。对封闭焊缝，焊接时可配合锤击法消除应力；焊接完成后，全面清理，进行焊后检查焊接完成后闸门上一类、二类焊缝全部经过无损探伤检验员检验合格，焊缝外观没有裂纹、未焊满、焊高不足等现象，质量符合GB/T14173-2008规范规定。 焊接完成后对闸门门叶进行校正、裁边、钻封水孔、镇孔等工序，质检部门对门体的几何尺寸、横向及纵向直线度、门体整体倾斜度、扭曲度进行检测，确保所有检测项目均为合格。2、埋件制造情况埋件制作：底槛、门楣，严格按工艺卡和规范要求制作，外形尺寸经检验均控制在规范要求范围内：平面度偏差^2mm.侧弯W2mm、垂直度偏差主轨Wlmm、门楣平面度偏差偏差W0・5mm。三级检验合格。埋件出厂对直线度、平整度、焊缝接头等进行了检查。3、闸门与埋件防腐20三门峡山口水库工程蓄水安全鉴定报告参照SL105、GB8923等有关规范标准和施工图纸屮的规定和耍求进行金属结构防腐施工处理。1）表面预处理表面预处理时，空气相对湿度低于85%,基体金属表面温度不低于露点以上3°C,施工现场温度不低于5°CO在进行喷射处理之前，仔细地清除工件上的焊渣、飞溅等附着物，并清洗基体表面可见的油污，清洗剂宜采用汽油或0P乳化剂。2）涂装施工涂装作业必须在清洁的环境中进行，避免未干的涂层被灰尘等污染。 当被涂基体金属表面温度低于露点以上3°C和相对湿度人于85%时，不得进行涂装。每层涂装时，应对前一涂层进行外观检查，如发现漏涂、流挂、纟刍纹等缺陷，应及时进行处理。涂装结束后，涂层表面应均匀一致，无流挂、鼓泡、裂纹、针孔等缺陷；涂膜固化干燥后进行干膜厚度的测定，测定结果应满足85%以上测点的厚度达到设计厚度。未达到设计厚度的测点，其最低厚度不低于设计厚度的85%；附着力进行的检查，不充许涂膜出现任何剥落现象。设计防腐技术要求见表8.2-2o表822闸门防腐824启闭机制造（水工厂核定）21三门峡山口水库工程蓄水安全鉴定报告卷扬启闭机制造工艺流程为：施工准备f机架制作f齿轮制造f卷筒制造f轴承座制造一制动轮制造f钢丝绳采购裁剪f部件组装f整机调机架按图纸下料后均校直平，腹板均用机械加工方法打坡口，坡口形式符合规范要求，采用C02气体保护焊，在工装上拼焊。开式大、小齿轮加工方法锻制一退火〜粗车〜热处理一半精加丁一热处理一精加工。经检验：齿轮齿面粗糙度均为Ra3.2nm,其精度不低于JB179-8-7-7HK,接触斑点沿齿高方向不小于40%,沿齿长方向不小于50%；开式齿轮最小侧隙为0.42mm；大齿轮硬度均大于等于190HB,小齿轮硬度均大于等于240HB,硬度差不小于HB30,开式大齿轮轮缘和轮壳的壁厚 差不超过4mmo卷筒制造切岀绳槽后，各处壁厚差不超过2mm,卷筒绳槽底径公差不大于h7,绳槽表面粗糙度为Ra6.3um，底径圆柱度误差不大于0.0315mm,样板和绳槽的间隙不大于0.3mm,卷筒开式大齿轮的联接处其同轴度与垂直度公差不大于9级数值，卷筒轴处轴承孔处粗糙度为Ra3.2nm。制动轮制造方法：锻制f退火一粗车f调质f半精车一制动轮制动曲淬火一精车一磨制动轮表面。经检测：制动轮外圆与轴孔的同轴度误差为7级公差，工作表面的粗糙度为Ral.6um,热处理硬度大于HRC35,淬火深度不小于2mmo设计防腐技术要求见表8.2-3o8.2-3启闭机防腐22三门峡山口水库工程蓄水安全鉴定报告8.2.5金属结构安装输水洞金属结构由河南省水利第二工程局安装,1、门槽安装门槽埋件安装：采用二期混凝土预埋，安装前均对工作表面平面度、扭曲、组合处的错位进行了检测，设路孔口中心、高程及里程测量控制点，并用测量仪器放出闸门位路线、孔口中心线、门槽中心线，门槽各部位埋件安装位路线和相应的检查线。埋件安装工艺流程为：埋件就位f调整f固定f检查f验收一接头焊接f磨平f复测一混凝土浇筑一补修复测。测 量用全站仪和水准仪，调整用千斤顶和花篮螺栓。表8.2-4输水洞检修闸门门槽埋件安装质量检测结果附表23三门峡山口水库工程蓄水安全鉴定报告水利水电工程表2.6平面闸门埋件安装单元工程质量评定表24三门峡山口水库工程蓄水安全鉴定报告水利水电工程表2.6平面闸门埋件安装单元工程质量评定表25三门峡山口水库工程蓄水安全鉴定报告2）卷扬启闭机安装固定式卷扬启闭机安装质量控制重点为底座、变速、卷筒的安装等。安装流程为：基础预埋一机架吊装一机架组合一转动、起升机构安装f电气设备安装一钢丝绳缠绕一试运转一空载试验f与闸门联接一运行试验。附表水利水电工程表2.16固定卷扬式启闭机安装单元工程质量评定表 补充资料：1输水洞工程布銘（拦污栅检修门共槽？）8.3评价与建议（1）输水洞金属结构的布路方案合理。26三门峡山口水库工程蓄水安全鉴定报告输水洞上游进口更换平面工作闸门及其固定式卷扬启闭机，检修门取消拉杆，更换为高扬程固定式卷扬启闭机。（2）闸门的结构设计满足SL74-95《水利水电工程钢闸门设计规范》要求，结构主要受力构件的强度、刚度、稳定性等指标均在规范容许范围，防腐设计满足SL105-2007《水工金属结构防腐蚀规范》要求，启闭机选型合适，符合DL/T5167-2002《水利水电启闭机设计规范》。闸门设计及启闭设备选型能够满足工程运行要求。（3）金属结构的制造厂商具有合法资质与生产许可证，主要施工管理人员及焊接、无损探伤等关键工种的施工人员具有合格的从业资格和上岗证书，选用的各类原材料满足设计要求，制造过程中质量保证体系与控制措施较为规范。（4）金属结构安装过程符合GB/T14173-2008《水利水电工程钢闸门制造安装及验收规范》及SL381-2007《水利水电工程启闭机制造、安装及验收规范》，安装记录、检测记录及单元工程质量验收等资料较为完整， 分部工程验收表明安装质量达到设计要求。27
