三湾水库蓄水安全鉴定建设管理报告(修改)

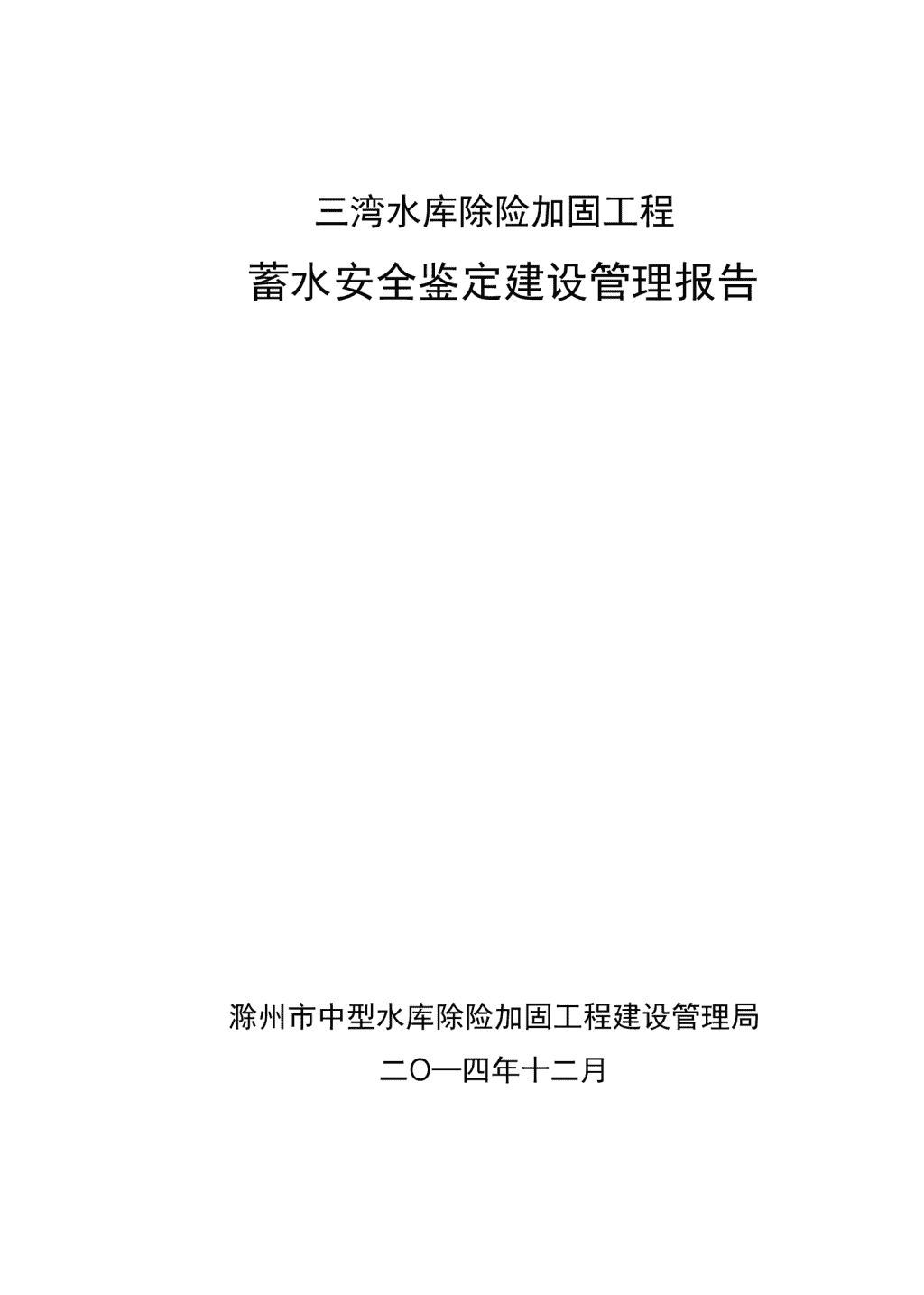

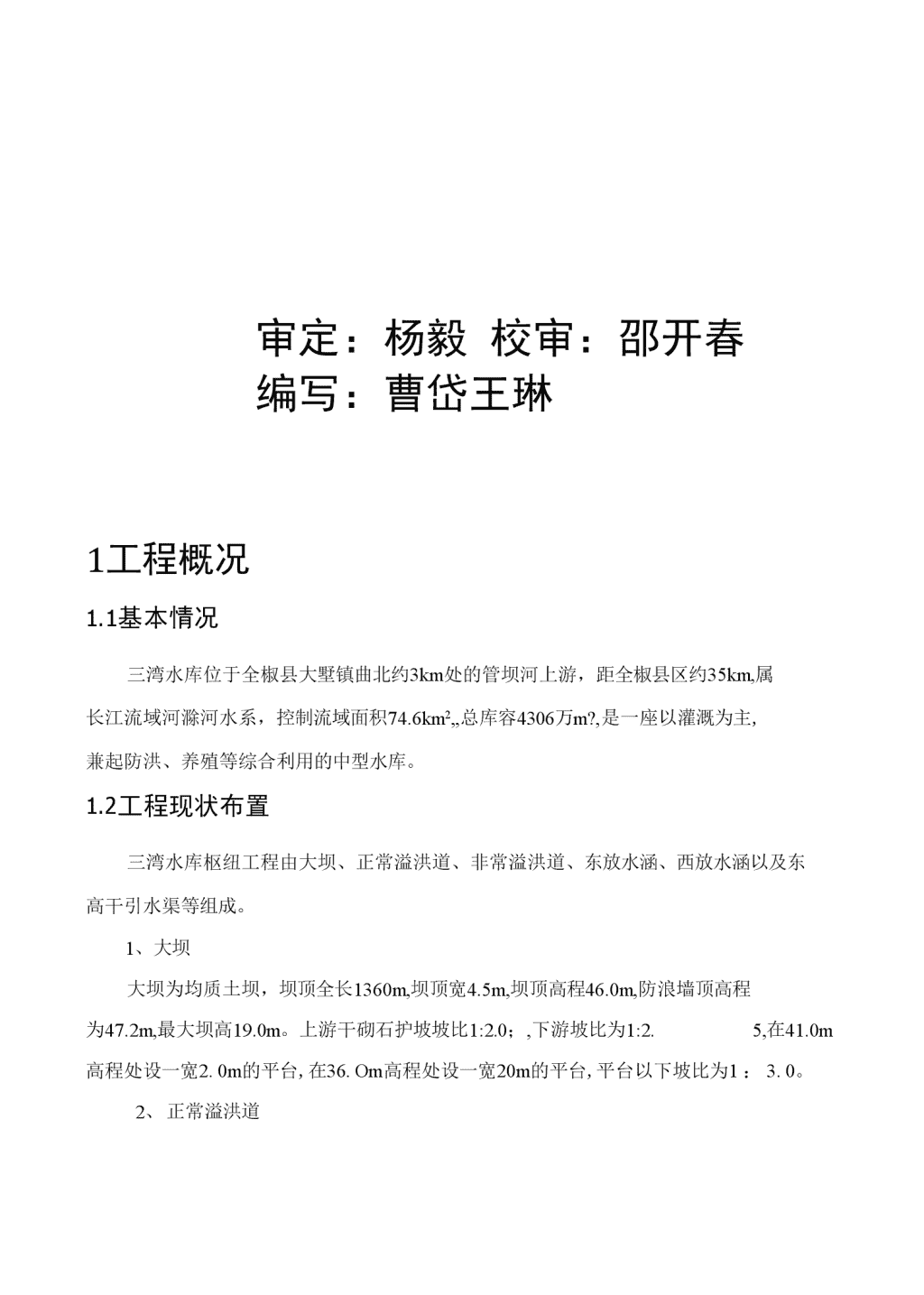

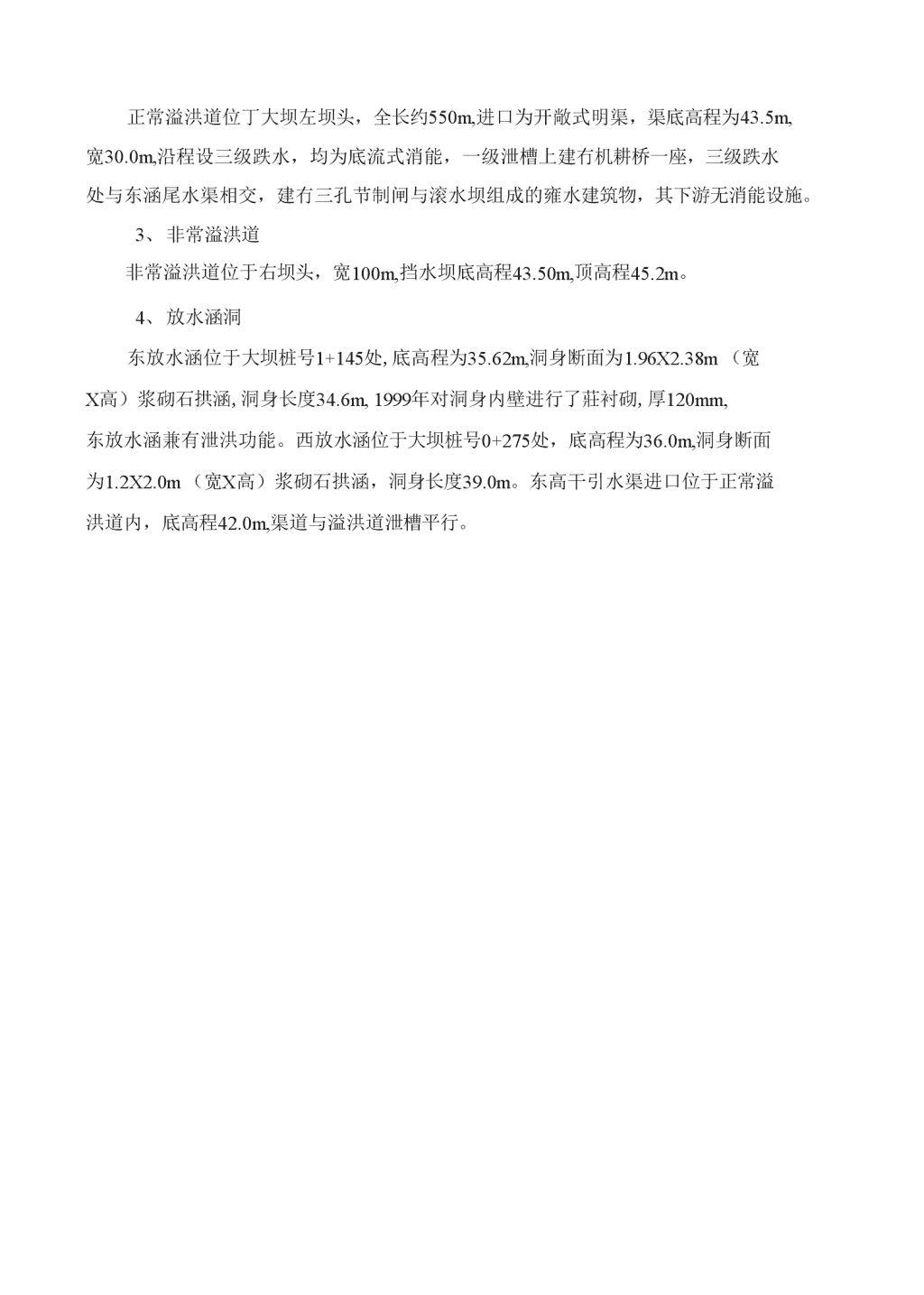

三湾水库除险加固工程蓄水安全鉴定建设管理报告滁州市中型水库除险加固工程建设管理局二O—四年十二月 审定：杨毅校审：邵开春编写：曹岱王琳1工程概况1.1基本情况三湾水库位于全椒县大墅镇曲北约3km处的管坝河上游，距全椒县区约35km,属长江流域河滁河水系，控制流域面积74.6km2,,总库容4306万m?,是一座以灌溉为主,兼起防洪、养殖等综合利用的中型水库。1.2工程现状布置三湾水库枢纽工程由大坝、正常溢洪道、非常溢洪道、东放水涵、西放水涵以及东高干引水渠等组成。1、大坝大坝为均质土坝，坝顶全长1360m,坝顶宽4.5m,坝顶高程46.0m,防浪墙顶高程为47.2m,最大坝高19.0m。上游干砌石护坡坡比1:2.0；,下游坡比为1:2.5,在41.0m高程处设一宽2.0m的平台,在36.Om高程处设一宽20m的平台,平台以下坡比为1：3.0。2、正常溢洪道 正常溢洪道位丁大坝左坝头，全长约550m,进口为开敞式明渠，渠底高程为43.5m,宽30.0m,沿程设三级跌水，均为底流式消能，一级泄槽上建冇机耕桥一座，三级跌水处与东涵尾水渠相交，建冇三孔节制闸与滚水坝组成的雍水建筑物，其下游无消能设施。3、非常溢洪道非常溢洪道位于右坝头，宽100m,挡水坝底高程43.50m,顶高程45.2m。4、放水涵洞东放水涵位于大坝桩号1+145处,底高程为35.62m,洞身断面为1.96X2.38m（宽X高）浆砌石拱涵,洞身长度34.6m,1999年对洞身内壁进行了莊衬砌,厚120mm,东放水涵兼有泄洪功能。西放水涵位于大坝桩号0+275处，底高程为36.0m,洞身断面为1.2X2.0m（宽X高）浆砌石拱涵，洞身长度39.0m。东高干引水渠进口位于正常溢洪道内，底高程42.0m,渠道与溢洪道泄槽平行。 1.3主要建设内容1、大坝三湾水库大坝长1360m,设计坝顶高程46.4m,坝顶宽5.0m,大坝防渗采用混凝土防渗墙，长1310m；拆除重建钢筋妊防浪墙，墙顶高程47.6m,上游坡干砌石护坡拆除,采用殓预制块护坡，坡比120,下游坡采用草皮护坡，在41.0m高程处设一宽3.0m的平台，平台以上坡比为1:2.0,平台以下坡比1:2.5；下游设纵横向排水沟；在下游桩号+345-0+845坝段高程为36.0m坝脚处做贴坡反滤。2、止常溢洪道止常溢洪道包括一级跌水、二级跌水、三级跌水及泄洪渠等。一级跌水溢洪道位于主坝左岸，采用三段消能跌水，一级为开敞式实用堰，堰顶高程为43.5m,宽度为40.0m,一级跌水堰顶Z上为交通桥；桥面高程为46.6m,桥长42.8m,净跨40.0m,共四跨，桥面宽4.0mo(2)泄洪渠一、二级跌水间泄洪渠长200m,底宽20.0m,两岸边坡坡比为1:2.0,底高程为40.5〜41.0m。(3)二级跌水二级跌水为宽顶堰，堰宽20.0m,堰顶高程为40.3m。(4)三级跌水二、三级跌水间泄槽长125m,底高程为3&0〜35.0m。堰顶高程37.0m,堰宽30m。3、非常溢洪道非常溢洪道位于大坝右岸，长度为134m,宽度为100m,顶高程为45.04m,上、卜•游坡比为1：2.0,上、卜•游护坡为浆砌石结构。4、放水涵洞 大坝上共有放水涵洞2座，分别为东涵、西涵，洞身均为钢筋栓箱型结构；东涵位于大坝桩号1+145处，断面尺寸均为2.0X2.0m,涵底高程为35.5m。西涵位于大坝桩 号0+275处，断面尺寸均为1.2X2.0m,涵底高程为36.0m0高涵为三湾水库高干渠首,断面尺寸均为1.5X1.8m,底高程42.0mo5、管护设施新建管理所办公楼面积3001孑、仓库面积300m2o2大坝安全鉴定2009年3月编制完成了《三湾水库大坝安全鉴定评价报告》、《三湾水库大坝现场安全检查报告》，以及《三湾水库安全鉴定工程地质报告》。安全鉴定结论为：(1)、木次鉴定，防洪标准按50年一遇洪水设计，1000年一遇洪水校核。经复核,坝顶防浪墙顶高程不满足规范要求。(2)、根据《小国地震动参数区划图》(GB18306-2001),水库坝址区地震动峰值加速度为0.05g,对应地震基本烈度为VI度，可不进行抗震复核。(3)、大坝清基不彻底，坝身施工填筑质量差；大坝坝顶宽度不满足规范要求；防浪墙开裂、倾斜；上游块石护坡局部松动、塌陷，护坡底部未设齿墙。(4)、经复核，大坝渗透稳定性不满足规范要求。坝脚沼泽化；东灌溉涵兼泄洪涵、四放水涵洞存在接触渗漏。(5)、经复核，大坝上、下游坝坡抗滑稳定安全系数满足规范要求。(6)、溢洪道浆砌石结构风化破损，翼墙、消力池底板开裂，卜•游消能防冲设施不完善，影响安全泄洪。三级跌水处节制闸混凝土碳化、露筋，结构不安全。上坝交通桥为危桥。(7)、非常溢洪道无任何工程设施。(8)、东灌溉兼泄洪涵、四放水涵均为坝下垢工结构，结构强度不满足设计要求；东涵分缝间渗水，西涵洞身漏水严重；闸门漏水，启闭设备老化，无备用电源。(9)、大坝存在口蚁危害。(10)、大坝安全监测及管理设施不完善。 2009年3月安徽省滁州市水利局主持召开了三湾水库大坝安全鉴定会议，会议上专家组根据《三湾水库大坝安全鉴定评价报告》捉出了《大坝安全鉴定报告书》。鉴定书认为三湾水库大坝存在较严重的工程质量问题，安全隐患多，不能安全运行。建议对三湾水库进行全面除险加固。 3除险加固工程建设过程及重大问题处理3.1施工准备根据招标文件，rti项目法人负责完成工程征地拆迁、三通一平及为施工提供便利的协调工作已准备就绪；施工单位在设备材料调运、采购以及进场准备等工作也在紧锣密鼓的进行，前期工作以准备完毕，具备开工条件。2012年11月11日安徽省水利厅以皖水基函(2012)1407号文下达了三湾水库除险加固工程开工批复。三湾水库除险加固工程已基本具备开工条件，同意开工建设。3.2工程分标及参建单位滁州市三湾水库除险加固工程施工及监理标于2012年9月18EI在合肥市由安徽达华招标代理有限责任公司，组织代理进行了公开招标。并于2012年9月19日发布了小标公告。该工程施工标中标单位为中国水利水电第十三工程局有限公司；监理中标单位为江苏河海工程建设监理有限公司。2012年9月28日项目法人与施工单位签订了施工合同，合同编号为：CCZXSK-SG-2012-SW,与监理单位签订了监理合同书，合同编号为:CCZXSK-JL-2012-SWo3.3主要工程开完工日期 各单位及分部工程开.完工时间表单位工程名称分部工程名称开工日期完工日期备注1混凝土防渗墙工程混凝土防渗墙2013.03.262013.03.30混凝土防渗墙2013.03.252013.03.28混凝土防渗墙2012.11.292013.03.27混凝土防渗墙2012.12.122013.01.13混凝土防渗墙2012.12.252013.01.17混凝土防渗墙2013.01.042013.03.08混凝土防渗墙2013.03.032013.03.11混凝土防渗墙2013.03.092013.04.10混凝土防渗墙2013.03.132013.04.082大坝加固工程上游坝坡2012.11.062013.06.18大坝下游2013.06.022013.09.15白蚁防治工程2013.08.082013.08.22坝顶道路2013.05.112013.09.20防浪墙2013.03.282013.06.10观测设施2013.08.302013.09.023溢洪道加一级跌水2012.11.012013.04.01二级跌水2012.12.132013.04」1三级跌水2013.03.122013.05.06非常溢洪道2013.06.282013.07.234涵洞工程东涵拆除重建工程2012.10.212013.04.15西涵拆除重建工程2012.11.202013.04.26新建东高干涵弓水漏工程2012.11.012013.04.265管护设施工程管理房2013.06.262013.11.06室外工程2013.09.282013.11.08 进库道路2013.09.152013.09.21溢洪道左岸连接道路2013.07.102013.09.15 3.4主要设计变更无。3.5重大问题处理无重大问题处理。4项目管理4.1项目法人机构设置三湾水库除险加固工程项目法人为滁州市水库除险加固工程建设管理局，为了便于工程的建设与管理，保证工程顺利进行，2012年8月6日，滁州市中型水库除险加固工程建设管理局以水库工程【2012]21号文下发《关于三湾水库除险加固工程内设机构的批复》，陶平同志为现场现场管理处处长，邵开春同志为副处长，王琳同志为技术负责人。管理处内设机构设置及组成人员见下表：现场管理处内设机构设置及组成人员表内设机构名称组长成员工程技术组叶权胜曹有利、徐金、苏兆萍、杜晓艳质量安全组靳龙全王正东、洪日霞、晋道凤计划财务组质量陆金鸣贾成、周敏、前恩波后勤保障组梁胡池章宗兴、王红、王如全3.2初步设计文件批复情况2012年4月10F1,省发改委以发改设计（2012）358号文对三湾水库除险加固工程初步设计的批复，同意对三湾水库进行除险加固。同意水库工程等别为III等，水库大坝、溢洪道、放水涵等主要建筑物为3级；同意工程区地震烈度采用地震基本烈度为6度；防洪标准按50年一遇洪水设计，1000年一遇洪水校核。核定该工程总概算总投资为4946.00万元。 5工程质量管理3.1工程质量管理体系和质量监督为了切实加强对三湾水库除险加固工程的质量管理，木着对人民生命财产安全高度负责的态度，三湾水库除险加固工程现场建设管理处成立了质量安全组，按照国家和行业标准、合同文件规定对三湾水库除险加固工程进行质量管理，并制定了滁州市三湾水库除险加固工程质量管理规定，始终坚持把质量第一放在首位。监理单位质量管理人员主要是现场监理工程师和监理员，质量监督实施全过程的质量控制。施工准备阶段质量控制主要是原材料及构配件。施工阶段的质量控制主要是中间产品的质量控制及工序管理的质量控制。对工程质量实行事前控制、事中控制和事后控制。施工单位质量管理主要是由公司终检工程师、项目部质检员及施工班组长组成的质量管理保证体系。建立了质量责任制，规范了质量管理制度、做到质量的事前、事中、事后控制。在施工屮，严格执行工程测量双检复核制度、隐蔽工程检查签证制度、质量责任挂牌制度、施工方案审查制度、质量定期检查制度、技术交底制度、“三检”制度、质量报告制度等，使工程质量在施工的全过程中始终处于受控状态。质量监督单位也成立了由黄永浩任组长、李广明、李海生为成员的质量管理体系，制定了《滁州市三湾水库除险加固工程质量监督计划》。并按要求对项目划分进行了审查认可，在施工准备阶段对设计、施工单位的资质等级进行审查，在施工过程中检查施工单位的质量保证体系、监理单位的质量控制体系是否有效运行，对原材料、半成品和成品质量进行监督抽查。对原材料质量检测资料和单元工程质量评定资料进行抽查。5.2X程项目划分2012年10月，滁州市中型水库除险加固工程建设管理局组织了监理、设计及施工单位共同研究，根据《水利水电工程施工质量检验与评定规程》(SL176-2007)的有关规定，并结合工程自身的结构特点、施工部署及有利于施工质量管理的原则，对滁州市三湾水库除险加固工程进行了项FI划分。 2012年10月28日滁州市水利工程质量监督站以滁水质(2012)30号文对《滁州市三湾水库除险加固工程项冃划分的报告》进行了审查并予以核定。核定该项目共划分为5个单位工程、26个分部工程和563个单元工程。详见下表：混凝土防渗墙单位工程(CZSWSK-01)：分部工程名称单元工程数0分部工程名称单元工程数目混凝土防渗墙(CZSWSK-O1-O1)20个混凝土防渗墙(CZSWSK-01-06)20个混凝土防渗墙(CZSWSK-01-02)20个混凝土防渗墙(CZSWSK-01-07)20个混凝土防渗墙(CZSWSK-01-03)20个混凝土防渗墙(CZSWSK-01-08)20个混凝土防渗墙(CZSWSK-01-04)20个混凝土防渗墙(CZSWSK-01-09)22个混凝土防渗墙(CZSWSK-01-05)20个大坝加固单位工程(CZSWSK-02)：分部工程名称单元工程数目分部工程名称单元工程数冃上游坝坡(CZSWSK-02-01)16个坝顶道路(CZSWSK-02-04)14个下游坝坡(CZSWSK-02-02)28个防浪墙(CZSWSK-02-05)11个口蚁工程(CZSWSK-02-03)5个观测设施(CZSWSK-02-06)3个溢洪道加固单位工程(CZSWSK-03)：分部工程名称单元工程数目分部工程名称单元工程数目一级跌水(CZSWSK-03-01)54个三级跌水(CZSWSK-03-03)36个二级跌水(CZSWSK-03-02)31个非常溢洪道(CZSWSK-03-04)5个 涵洞单位工程(CZSWSK-04)：分部工程名称单元工程数目分部工程名称单元工程数口东涵拆除重建工程(CZSWSK-04-01)49个新建东高干涵引水涵工程(CZSWSK-04-03)35个西涵拆除重建(CZSWSK-04-02)45个管护设施单位工程(CZSWSK-05)：分部工程名称单元工程数目分部工程名称单元工程数目管理房(CZSWSK-05-01)24个进库道路(CZSWSK-05-03)6个室外工程(CZSWSK-05-02)8个溢洪道左岸连接路(CZSWSK-05-04)13个5.3质量事故处理情况未发生质量事故情况。6历次验收情况三湾水库除险加固工程共划分为5个单位工程，26个分部工程，563个单元工程。2013年6月20仃，曲江苏河海工程建设监理冇限公司主持对三湾除险加固工程混凝土防渗墙9个分部，溢洪道一、二、三级跌水及东、西、高放水涵共15个分部工程进行验收。2013年9月29仃，曲江苏河海工程建设监理冇限公司主持对三湾除险加固工程上游坝坡、下游坝坡、坝顶道路、白蚁防治工程、观测设施、防浪墙、非常溢洪道、进库道路和溢洪道左岸连接道路9个分部工程进行验收。2013年11月8仃，曲江苏河海工程建设监理冇限公司主持对三湾除险加固工程管理房和室外工程2个分部工程进行验收。验收结论为：三湾水库除险加固工程26个分部工程己按设计内容全部建成，工程能按设计标准运行，工程投资控制合理，同意对上述26个分部工程验收。2013年11月21日，甫项目法人主持，分别对大坝防渗工程、大坝加固工程、涵洞 拆除重建工程、溢洪道拆除重建、管护设施工程进行了验收。验收结论为：三湾水库除险加固工程5个单位工程已按设计内容全部建成，工程按设计标准运行，工程投资合理，同意对上述5个单位工程验收。7工程初期运用7.1测压管水位观测情况大坝工程共埋设测压管17根，埋设后对管口高程进行了测量，并从中整理了2014年6刀5日、2014年6刀20日、2014年7月6日、2014年7月25日、2014年8月25日、2014年9刀5日、2014年9刀20日、2014年10刀30日观测数据，观测数据见表1、表2。。测压管水位观测数据表1桩号管口编编号管口高程2014.6.52014.6.202014.7.62014.7.25库水位39.99库水位39.26库水位39.72库水位40.12测深水位测深水位测深水位测深水位0+270146.205.6640.546.2339.972.9343.272.2443.96246.504.7541.755.0841.424.2542.252.9843.52341.212.9438.272.9838.232.653&562.4538.760+540146.297.553&748.14157.133&866.0840.21246.5010.1136.3910.3936.119.5136.998.7937.71341.255.7135.545.8935.364.9336.324.3136.94436.451.3435.111.4335.020.6635.790.2236.23546.326.7139.617.3338.996.7639.565.3540.97646.507.3739.137.6338.876.2140.295.9840.52741.165.9535.216.0835.084.2836.883.9737.190+800146.138.1737.968.2637.878.3337.807.0239.11246.5511.3035.2511.5634.9911.2035.3510.6835.87341.076.4334.646.5534.526.0834.995.7635.31436.403.4532.953.5332.873.2733.132.9233.48546.057.2838.777.7538.306.9639.095.9940.06 646.579.6336.949.9236.657.6138.967.7138.86 741.085.8435.245.9335.154.6336.451.5036.58测压管水位观测数据农2桩号管11编编号管口高程2014.8.252014.9.52014.9.202014.10.30库水位42.76库水位42.97库水位43.56库水位43.49测深水位测深水位测深水位测深水位0+270146.204.0942.113.7542.453.4142.793.6442.56246.503.1743.332.8743.632.6143.893.5742.93341.212.3038.912.0439.172.1639.052.7438.470+540146.295.5140.785.2341.065.1641.135.3140.98246.509.1237.388.8537.658.8937.619.4337.07341.254.8436.414.6636.594.7036.555.2935.96436.450.6235.830.4236.030.4336.021.1135.34546.324.0842.243.5342.793.4042.923.2943.03646.505.3341.175.7340.776.0340.477.6238.88741.165.5135.655.1735.995.2435.925.7535.410+800146.136.0540.085.8340.305.7040.435.6740.46246.5510.4636.0910.3236.2310.3136.2410.5036.05341.075.8435.235.7235.355.7435.336.1234.95436.402.9133.492.8033.602.7933.613.0933.31546.055.3740.684.9341.124.7841.274.6441.41646.579.1437.43&9837.599.0437.539.3137.26741.085.4735.614.9436.144.8836.205.7035.38水库加固完成后，由运管单位定期对大坝进行巡查，根据巡查结果，大坝坝脚渗干燥，坝下渗漏量很小。测压管观测资料显示，上下管水位变化明显。因此大坝加固效果明显。 7.2水库运行调度和管理及工程防洪度汛1、水库原调度运用情况：水库现有的防洪标准为50年一遇设计、1000年一遇校核,汛期限制水位43.Omo考虑到水库下游实际情况，为减少下游损失和利用水库洪水调度,全椒县县防指批复的防御设计标准以内洪水预案为：库水位超过43.50m时由止常溢洪道自由泄洪，库水位超45.20m吋启用非常溢洪道。2、施工期间汛期调度运用方案：根据施工组织安排，三湾水库除险加固工程分两期施工，第一期施工，洪水釆用东放水涵导流，第二期施工，洪水采用加固后的西涵导流。进入主汛期（6月15H）前的库水位，严格控制在43.0m,根据初步设计文件规定和天气预报，利用东涵提前泄洪，确保工程安全施工和运行。3、三湾水库运行管理单位为全椒县三湾水库管理处，隶属全椒县水利局，现有在职工41人，退休职工7人。其中闸门运行工、泵站运行工、水文勘测工、渠道维护工、机电设备维修工、灌区供水工等专业人员21人。水库大部分人员有多年的水库运行管理经验和技术。其中木科学历2人、大专学历5人、中专学丿亦8人、其余均为高中毕业。4、工程防洪度汛情况见滁州市三湾水库除险加固工程度汛方案 8工程移交及遗留问题处理8.1工程移交在工程实施中，运行管理单位参加工程施工的质量检查与验收，比较全面地掌握了整个工程情况，为今后的管理运行工作打好了良好的基础。工程验收后将移交三湾水库管理处管理。8.21程遗留问题无工程遗留问题9附件9.1滁州市三湾水库除险加固工程质量检测报告9.2滁州市三湾水库除险加固工程初步设计批复及开工批复
