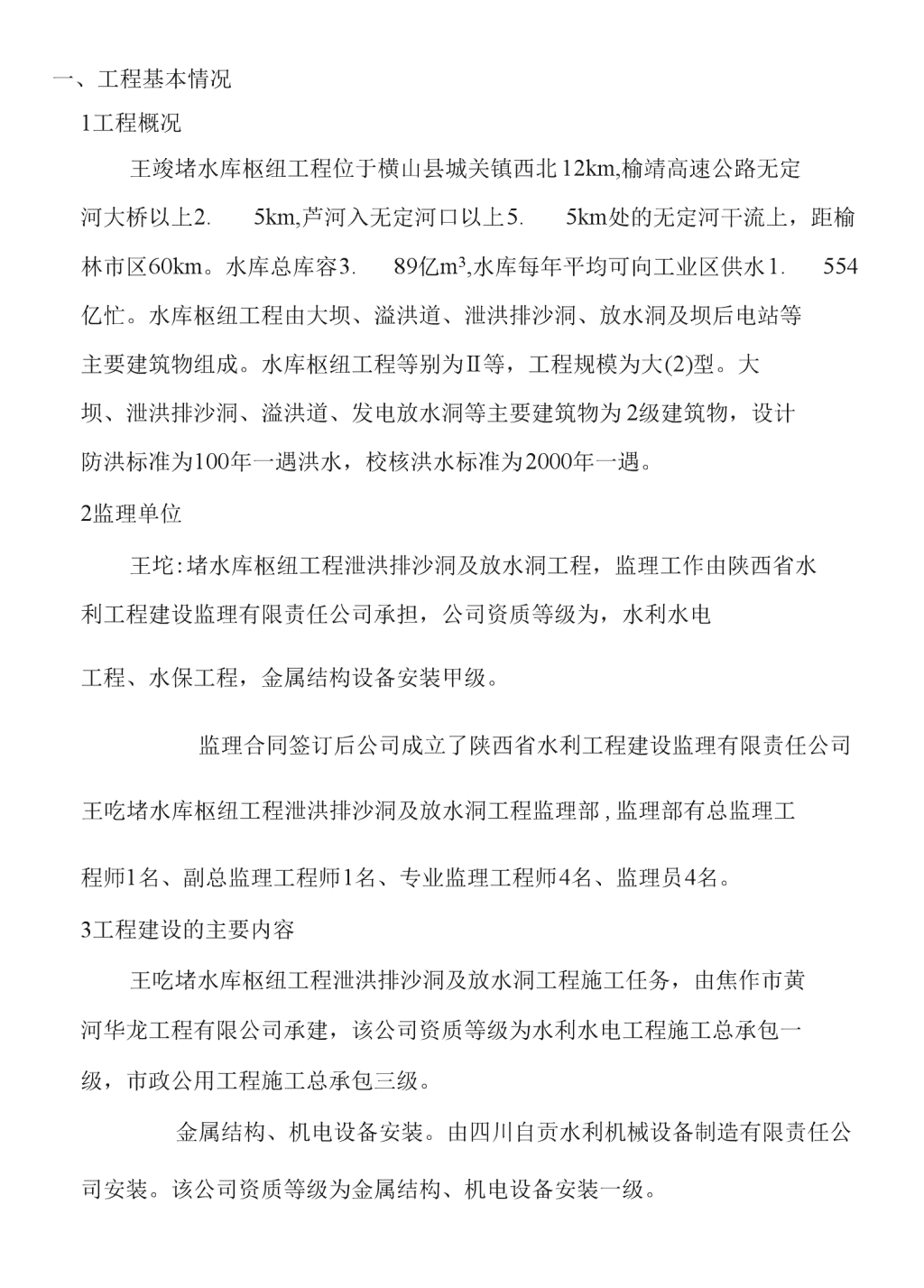

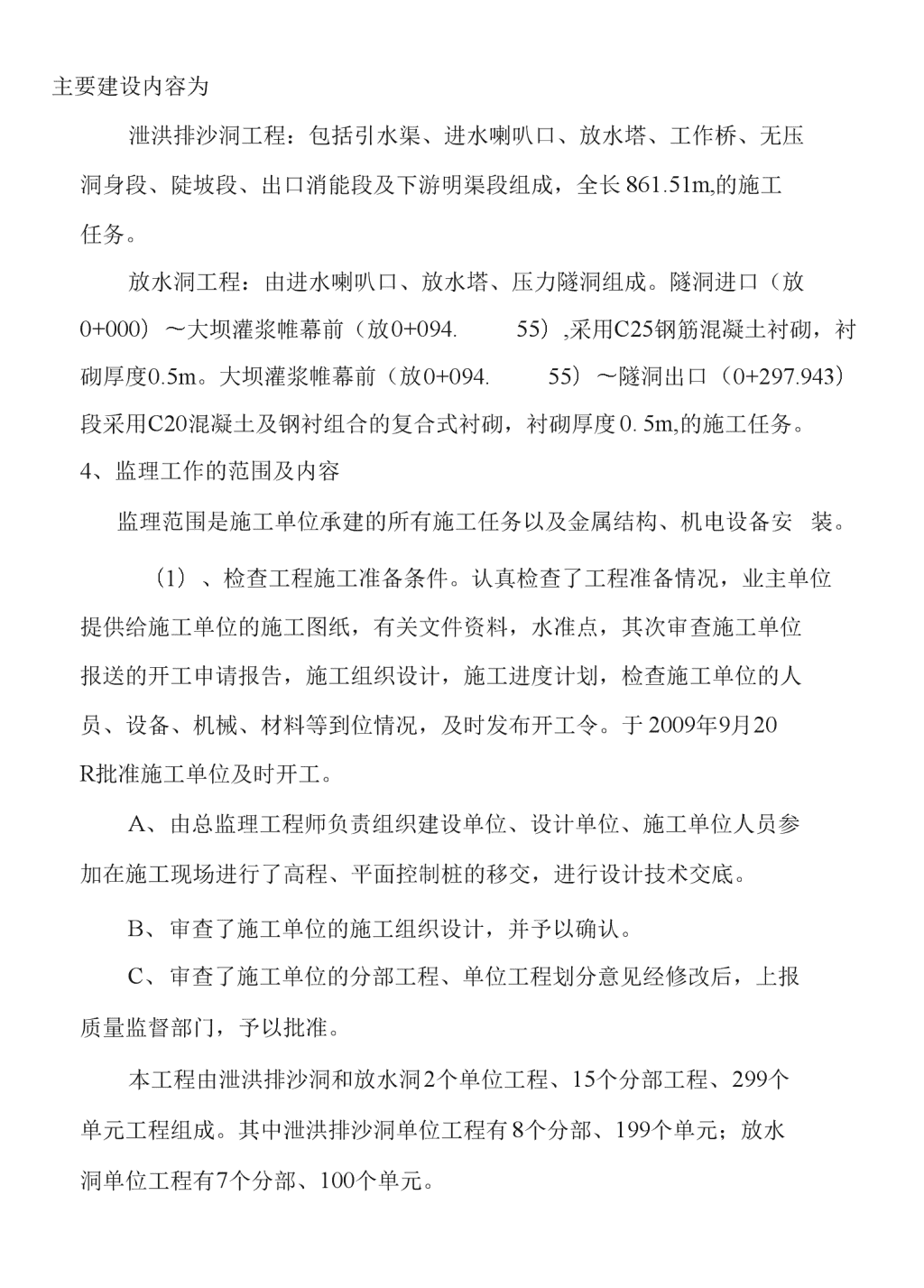

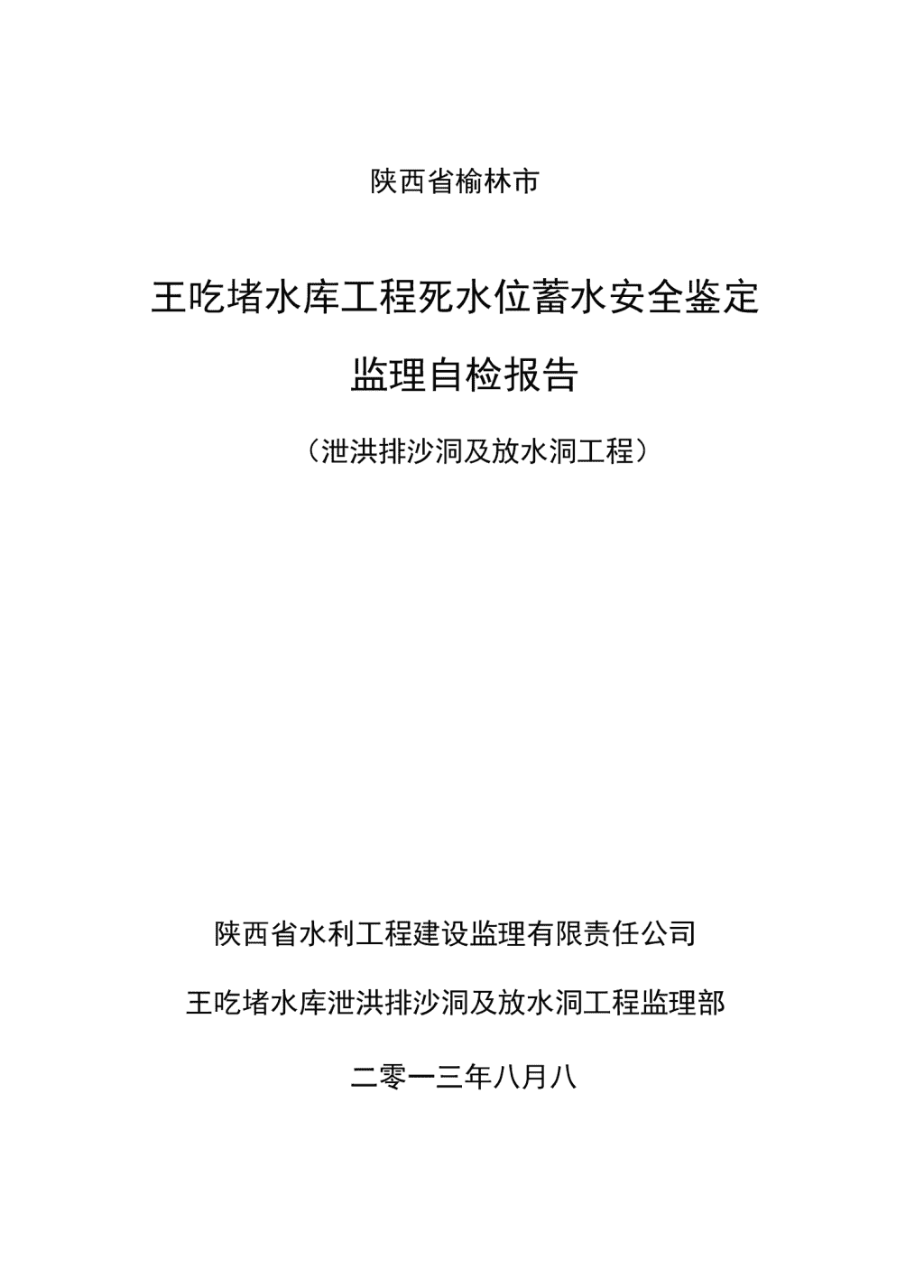

陕西省榆林市王吃堵水库工程死水位蓄水安全鉴定监理自检报告（泄洪排沙洞及放水洞工程）陕西省水利工程建设监理有限责任公司王吃堵水库泄洪排沙洞及放水洞工程监理部二零一三年八月八 一、工程基本情况1工程概况王竣堵水库枢纽工程位于横山县城关镇西北12km,榆靖高速公路无定河大桥以上2.5km,芦河入无定河口以上5.5km处的无定河干流上，距榆林市区60km。水库总库容3.89亿m3,水库每年平均可向工业区供水1.554亿忙。水库枢纽工程由大坝、溢洪道、泄洪排沙洞、放水洞及坝后电站等主要建筑物组成。水库枢纽工程等别为II等，工程规模为大(2)型。大坝、泄洪排沙洞、溢洪道、发电放水洞等主要建筑物为2级建筑物，设计防洪标准为100年一遇洪水，校核洪水标准为2000年一遇。2监理单位王坨:堵水库枢纽工程泄洪排沙洞及放水洞工程，监理工作由陕西省水利工程建设监理有限责任公司承担，公司资质等级为，水利水电工程、水保工程，金属结构设备安装甲级。监理合同签订后公司成立了陕西省水利工程建设监理有限责任公司王吃堵水库枢纽工程泄洪排沙洞及放水洞工程监理部,监理部有总监理工程师1名、副总监理工程师1名、专业监理工程师4名、监理员4名。3工程建设的主要内容王吃堵水库枢纽工程泄洪排沙洞及放水洞工程施工任务，由焦作市黄河华龙工程有限公司承建，该公司资质等级为水利水电工程施工总承包一级，市政公用工程施工总承包三级。金属结构、机电设备安装。由四川自贡水利机械设备制造有限责任公司安装。该公司资质等级为金属结构、机电设备安装一级。 主要建设内容为泄洪排沙洞工程：包括引水渠、进水喇叭口、放水塔、工作桥、无压洞身段、陡坡段、出口消能段及下游明渠段组成，全长861.51m,的施工任务。放水洞工程：由进水喇叭口、放水塔、压力隧洞组成。隧洞进口（放0+000）〜大坝灌浆帷幕前（放0+094.55）,采用C25钢筋混凝土衬砌，衬砌厚度0.5m。大坝灌浆帷幕前（放0+094.55）〜隧洞出口（0+297.943）段采用C20混凝土及钢衬组合的复合式衬砌，衬砌厚度0.5m,的施工任务。4、监理工作的范围及内容监理范围是施工单位承建的所有施工任务以及金属结构、机电设备安装。（1）、检查工程施工准备条件。认真检查了工程准备情况，业主单位提供给施工单位的施工图纸，有关文件资料，水准点，其次审查施工单位报送的开工申请报告，施工组织设计，施工进度计划，检查施工单位的人员、设备、机械、材料等到位情况，及时发布开工令。于2009年9月20R批准施工单位及时开工。A、由总监理工程师负责组织建设单位、设计单位、施工单位人员参加在施工现场进行了高程、平面控制桩的移交，进行设计技术交底。B、审查了施工单位的施工组织设计，并予以确认。C、审查了施工单位的分部工程、单位工程划分意见经修改后，上报质量监督部门，予以批准。本工程由泄洪排沙洞和放水洞2个单位工程、15个分部工程、299个单元工程组成。其中泄洪排沙洞单位工程有8个分部、199个单元；放水洞单位工程有7个分部、100个单元。 D、审查了拟开工的分部工程施工放样、施工方案申报，并予以确认。E、审查、批准原材料质量及试验报告。F、审查、批准了栓配合比试验报告。G、检查了工程施工人员及机械设备、临时设施到位情况。由于对开工前准备的监理工作抓的紧，促进施工单位做好开工的准备工作，对工程的顺利开局起到了促进作用。(2)、检查进度计划的落实。总进度计划是项目管理的依据和行动指南，与之对应的劳动力计划、材料计划，设备机械计划、资金计划以及协调工作计划等。在施工过程中，当某种计划不能按期落实，或质量，数量得不到保证时，检查分析原因，及时处理有关问题，并加强组织管理，及时协调解决各种矛盾，促进工程进度。(3)、及吋分析影响工程进度目标的问题，对工程形象进度，工程质量及月完成工程量，工程中存在问题和解决问题的建议及时报告业主。5、监理工作依据与方法(1)、国家和建设管理部门制定颁发的法律、法规和有关政策；(2)、监理规范、技术规范、技术标准、质量标准、施工规范、施工操作规程等；(3)、政府建设主管部门批准的建设文件，设计文件；(4)、项目法人与施工单位依法签订的工程承包合同，与材料、设备供货单位签订的有关购货合同，与社会监理单位签订的建设监理合同以及法人与其它有关单位签订的合同； (1)、有关文件资料、通知指示、会议纪要等。监理方法为:所有施工过程的旁站二、监理过程与控制1.监理过程概述王竣堵水库泄洪排沙洞及放水洞工程项目监理部进驻现场后，首先编制了详细、切实可行的《王吃堵水库泄洪洞及放水洞工程监理实施细则》,上报建设单位，依据合同和监理规范，监理人员按照“公正、独立、自主”原则，开展工程建设监理工作，维护项目法人和施工单位的合法权益，执行监理计划和监理工作实施细则。认真履行监理职责、职能，在施工全过程按照“一协调、两管理、三控制、”的内容，对合同监理工程项目实施全过程监理工作。2.工程进度控制该工程合同工期2008年8月20日〜2009年7月31日。一年。实际工期，施工单位2008年8月20日进场2011年5月底结束。由于当地群众阻挡和施工地质发生较大变化所以比合同工期延长22个月。3.工程质量控制监理始终把质量控制作为监理工作的重心，进行全面安排，规范操作。认真落实质量控制措施，坚持以防为主，防控结合，严把三大环节事前审批关、事中监督关和事后验收关，确保工程质量达到了设计要求。监理在施工过程的质量控制主要有以下几点：(1)严格控制原材料质量 该工程依据设计要求、施工规范、规程，对进场水泥，每车必必须有出厂检验合格证，对厂家产品质量要求必须取得上一级“质量技术监督部门”的认可，同吋对沙子、石子、水泥、钢筋采取自检和抽检的方式，控制原材料的质量。(1)、严格按设计要求提高施工放样工作质量。对工程的施工放样进行现场复核，并对施工所有的高程进行复测，做到心中有数，严防出差错,酿成不必要的损失。(2)、坚持实行工程质量抽检、监督、保证施工质量。(3)、抓金属结构加工的源头关，审查承包单位提供采购材料厂家和产品质量证明书，保证设备制作的质量要求。(4)、抓好进场施工设备报验工作，提高施工设备完好率和使用率。(5)重视闸门埋件安装：一、二期碇结合面进行处理并冲洗干净，方可进行闸门埋件的安装，闸门埋件安装主要对主轨、反轨、侧轨、门楣、护角等埋件安装的验收，对埋件的焊缝，耍进行仔细的打磨，粗糙度应按规范要求，做到埋件横平竖直并对所有焊接件在自检合格的前提下进行抽样检测。(6)、对运抵安装现场的闸门进行复检，做好记录，并对运抵现场的止水橡皮、滚轮、螺帽栓等附件的数量规格质量进行复检。(7)、做好启闭机检测，安装工作，对到场启闭机，按照供货清单合同业主、监理、承包单位三方进行验收。 (1)、电气设备安装对运抵现场的设备核对名称，型号、规格、数量和包装情况，对设备的性能、参数、质量、标准等仓面检查，同时依据设计类型不同进行专项检查。 质量抽检是工程质量抽检的重要环节，其中实行“三查”制是确保工程质量的有效举措，也是工程监理工作重心，必须认真做好。在质量监督检查工程中，我们坚持施工队、技术人员和现场监理人员三结合工作方法。形成作业一自检一报检一抽检的方法，保证了工程质量，加速了工程进度。在质量控制方面我们依据合同要求，对每个部位的混凝土施工实行全过程旁站。在整施工过程共抽检水泥、砂、碎石、钢筋68组全部合格，施工单位自检128组全部合格，第二方检测单位检测混凝土58个点次全部合格。4、投资控制本工程投资控制是以工程合同单价为基础，核定施工单位实际阶段完成合格工作量的方式进行计价。投资控制的目标是控制新增费用，将工程投资控制在工程合同总价或经业主同意的范围内。(1)、认真阅读合同条款，熟悉设计文件和图纸说明，审核施工单位施工组织设计，全面了解工程现场实际情况，综合分析，制定投资控制目标和阶段投资计划，节约工程资金。提高投资效益。(2)、把好计量关，对不符合工程质量标准的单项工程不予计量，未经监理检验认可和签证的工程不予计量，程序不合理或手续不全的工程不予计量。(3)、工程计量支付坚持以工程承建合同为依据，以单元工程为基础,以工程质量为保证，以测量核实为手段的原则，认真核实施工单位的进度报表。及吋审查完成工程数量。维护施工单位和业主的合法利益。做到及时、准确、公平、公正。 （4）、严格按照设计图纸施工，遵守合同条款，对工程变更和附加工程坚持履行合法程序，以业主同意，监理签证方可执行，对意外工程或新增费用严格审查。尽量避免或减少索赔事件发生。一旦索赔事件发生，监理人员应根据现场第一手资料，经过深入了解和分析研究后，依照合同条款，提出处理意见，及时汇报业主审查。（5）、及吋进行分部工程验收，催促施工单位及吋申报完工验收，做好工程移交和完工结算。三、重大设计工程变更该工程重大设计变更主要有：1.引渠段边坡由1:0.5变1:1。2.部分喷射混凝土厚度变厚同时增加了钢筋网片。3.砂浆锚杆的长度和数量有变更。4.岩石开挖增加了80〜120cm厚人工保护层开挖。5.泄洪洞和放水洞开挖时增加钢拱架支护后开挖端面相应扩大。6.泄洪洞和放水洞洞底软基的换填处理。7.变更增加了零星工程。8.放水洞钢衬段由普通漆变更为环保漆。其中：中间漆为ST-H624环氧中间封闭漆；面漆为841环氧聚酰胺食品容器内壁涂料（环氧饮水舱漆）。四、工程质量评价监理部进驻工地后各专业工程师首先对设计单位提供的施工图进行熟悉、充分理解设计意图。对施工图中的问题整理后及时报业主，由业主与设计单位沟通解答，组织设计、监理、施工单位进行技术交底，技术交底后由总监理工程师签字交施工单位实施。 对施工图提供的工程量，由监理部组织业主、设代、施工单位现场进行复核后共同签证确认。关键部位的施工，由施工单位报单项工程施工技术方案，监理部依据所方案从施工准备、施工技术、施工工艺等详细审查批复后交施工单位实施。隐蔽工程在施工单位自检合格后监理组织各参建单位和第三方检测单位进行终检，同时邀请质量监督单位列席参建，相关单位签署检验意见。监理部及时对施工单位的单元工程质量评定进行复核，对不合格的单元工程要求施工单位进行整改直至合格。每个分部工程完成后由监理部及时组织各参建单位进行验收核定并报质量监督部门核备。1.基础该工程基础部分地质为砂岩和泥岩呈水平分部在开挖过程由业主、监理、设计代表、地质工程师、施工单位共同察看后依据地质工程师的意见决定是否满足设计要求，如果满足设计要求可以进行下道工序施工，如不能满足设计要求则继续开挖直至满足设计为止。工程量由各参建单位现场签证确认。对于放水塔地基的检测有检测资质单位进行检测，检测结呆满足设计和规范要求。2.混凝土施工钢筋混凝土施工是该工程的关键，所以耍求施工单位建设工地实验室，从原材料进厂开始控制，首先是要求各种原材料必须有出厂合格证，每批原材料进厂后施工单位自检，监理抽检，施工单位自检、监理抽检合格后方可使用，如果不合格则清理出厂，所以用于该工程的所有原材料是合格的。混凝土施工过程监理实行全过程旁站制，对混凝土的拌合、运输、入仓、振捣全过程旁站，每批量的混凝土都留有一定数量的试块在标养室和 同条件进行养护，养护到期后及时送实验室进行检验，成品混凝土由甲方委托第三方用冋弹仪和超声波进行检测。经检测所有混凝土无不合格出现，用于该工程混凝土质量全部满足设计和规范要求。3•金属结构电器设备(1)、抓金属结构加工的源头关，审查承包单位提供采购材料厂家和产品质量证明书，保证设备制作的质量要求。在出厂前由业主组织设计、监理进行验收，对运抵安装现场的启闭机、闸门电气设备、进行复检，做好记录，并对运抵现场的止水橡皮、滚轮、螺帽栓等附件的数量规格质量进行复检。(2)、安装对运抵现场的设备核对名称，型号、规格、数量和包装情况，对设备的性能、参数、质量、标准等仓面检查，同时依据设计类型不同进行专项检查。(3)、抓好进场施工设备报验工作，提高施工设备完好率和使用率。(3)施工单位进场后从闸门埋件安装：一、二期碗结合面进行处理并冲洗干净后进行闸门埋件的安装，闸门埋件安装主耍对主轨、反轨、侧轨、门楣、护角等埋件安装的验收，对埋件的焊缝，要进行仔细的打磨，粗糙度应按规范要求，做到埋件横平竖直并对所有焊接件在自检合格的前提下进行抽样检测。金属结构和电器设备安装已通过验收，经过…年多的运行设备启闭灵活电气设备运行正常。五、工程缺陷情况工程缺陷处理情况如下： 1、泄洪排沙洞引渠段0-98.01〜0-118.01段右岸边坡混凝土在1020.8m高程处水平施工缝有约3.0m长渗水段。已沿施工缝补打了两个排水孔将渗水集中排出。详见01#施工质量缺陷备案表。2、泄洪洞出口0+269〜0+287.9段底板表面轮廓线不符合设计要求。处理方案经设计院同意后，对不符合设计耍求的凸起部位进行打磨处理；坑洼部位掏除至钢筋以下2cm后用丙乳砂浆补至设计高程。详见02#施工质量缺陷备案表。3、泄洪排沙洞喇叭口左、右侧墙屮部有约5.6m2麻面，处理方案经设计单位同意后，使用丙乳净浆对缺陷部位进行了刮补处理。详见03#施工质量缺陷备案表。4、泄洪洞出口0+278.45处伸缩缝闭孔泡沫板在右岸约有1.5m变形,致使上部10cm看不见闭孔泡沫板。将表面没有闭孔泡沫板的混凝土掏除至泡沫板位置，沿原缝重新补上泡沫板后，用丙乳砂浆将其补至混凝土表面。详见04#施工质量缺陷备案表。5、放水洞喇叭口0-028.39〜0-012.3m段和放水洞洞身0+000〜0+0094.55iii段底板，在模板拆除时导致表面局部轻度损伤。处理方案报经监理单位同意后，用丙乳砂浆对缺陷部位进行了刮补处理。详见05#施工质量缺陷备案表。六、安全监测设施王吃堵水库泄洪排沙洞及放水洞工程无安全监测设施七、工程质量评定单位工程质量评定由榆林市水务集团有限责任公司主持，参加质量评定的单位有：省市质量监督单位、建设单位、监理单位、设计单位、工程 运行管理单位、第三方检测单位、施工单位共同参加，根据单位工程中的分部工程质量评定结果，单位工程的外观得分率，资料完整性，质量监怦单位的评定意见，施工中是否发生质量事故等条件进行评定。评定结果如K：泄洪排沙洞单位工程共8个分部工程，其中优良1个，优良率12.5%,原材料质量合格，中间产品质量合格，其中混凝土拌合物质量优良，外观质量应得分130分，实得分105.7分，得分率81.3%,施工过程中未发生过质量事故，单位T程评定为合格。放水洞单位工程共7个分部工程，其中优良1个，优良率14.28%,原材料质量合格，中间产品质量合格，其中混凝土拌合物质量优良，外观质量应得分150分，实得分126分，得分率84%,施工过程中未发生过质量事故，单位T程评定为合格。1、泄洪排沙洞各分部工程质量等级评定结果见下表：分部工程质量等级评定结果统计表单位工程分部工程单元工程（个）合格（个）优良（个）合格率（%）优良率（%）评定等级泄洪排洞T程引渠段及喇叭口段36361210033.3合格放水塔1212410033.3合格洞身段开挖77410057.1合格洞身段支护999100100优良洞身段衬砌49492610053.1合格出口消能及明渠段45451210026.7合格工作桥35352410068.6合格 闸门启闭机金属结构66210033.3合格合计1991999310046.73合格 2、放水洞各分部工程质量等级评定结果见下表:分部工程质量等级评定结果统计表单位工程分部工程单元工程（个）合格（个）优良（个）合格率（%）优良率（%）评定等级放水洞工喇叭口段55310060合格放水塔1111310027.3合格洞身段开挖88710087.5合格洞身段支护11111010090.9优良洞身段钢筋栓衬砌33332110063.6合格洞身段钢板栓复合衬砌25251310052合格闸门启闭机金属结构77410057.1合格合计1001006110061合格陕西省水利工程建设监理有限责任公司王吃堵水库泄洪排沙洞及放水洞工程监理部二零一三年八月八日
