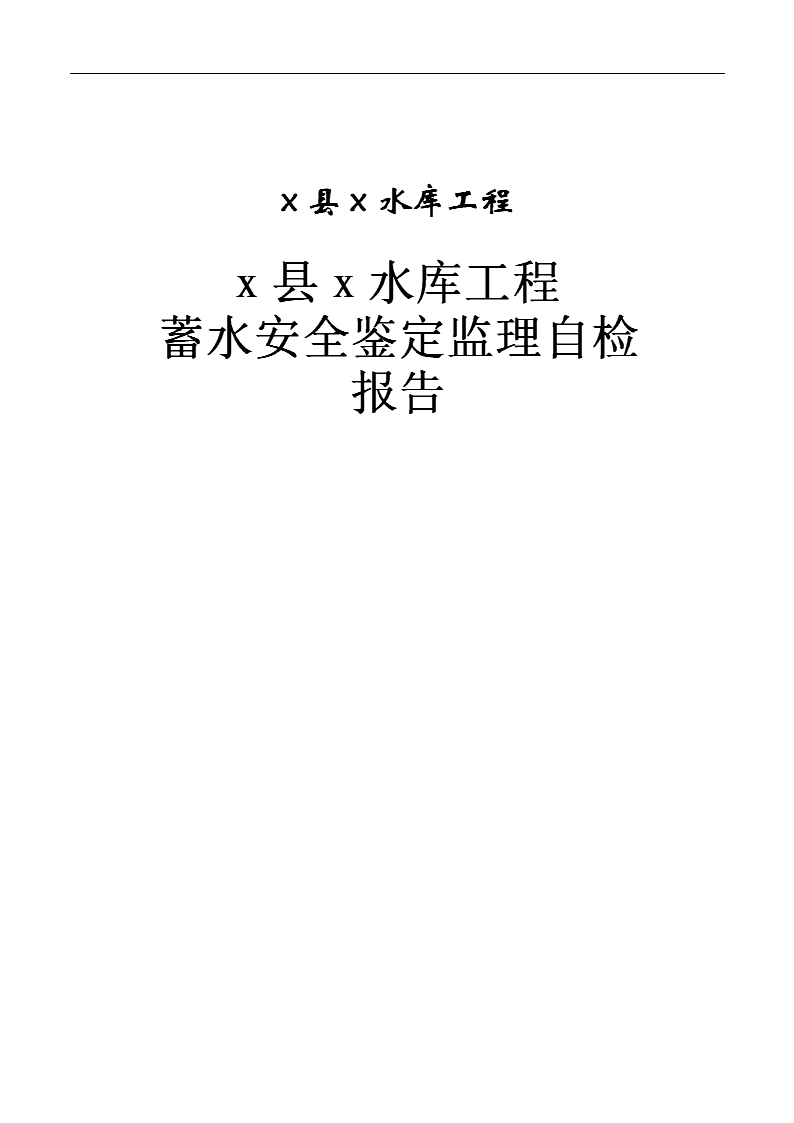

水库工程蓄水安全鉴定监理自检报告

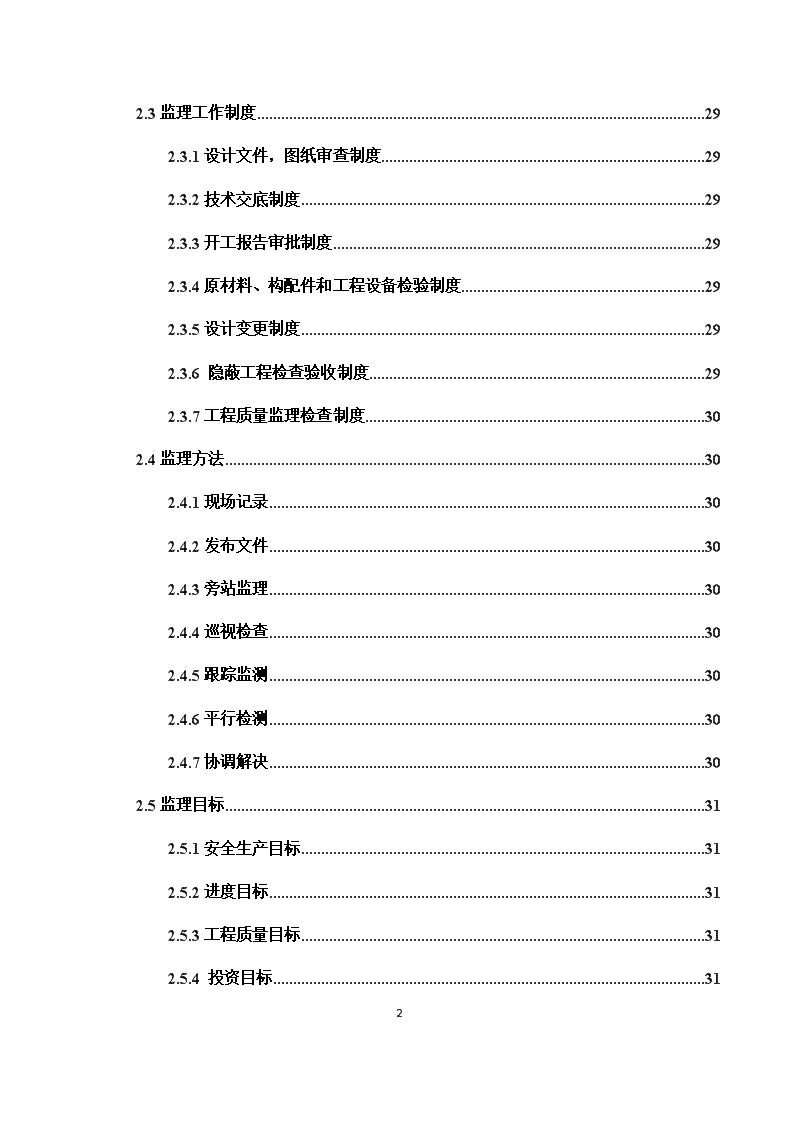

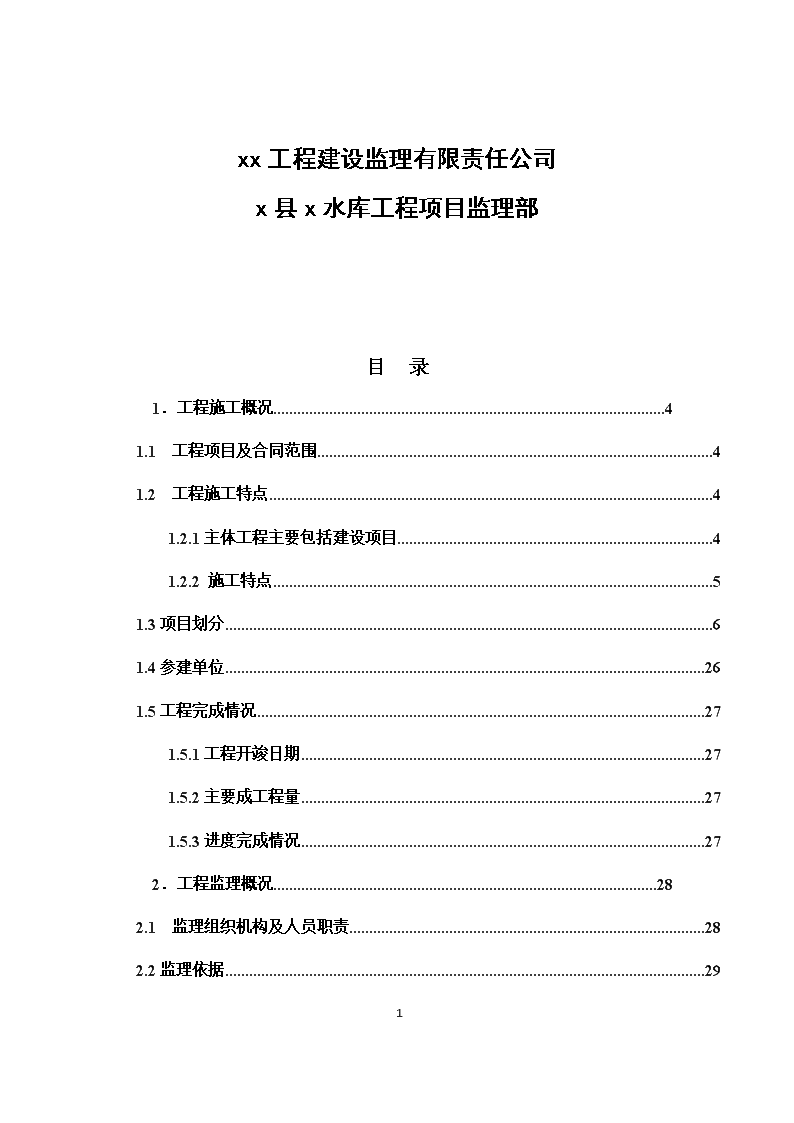

x县x水库工程x县x水库工程蓄水安全鉴定监理自检报告81 xx工程建设监理有限责任公司x县x水库工程项目监理部目录1．工程施工概况41.1工程项目及合同范围41.2工程施工特点41.2.1主体工程主要包括建设项目41.2.2施工特点51.3项目划分61.4参建单位261.5工程完成情况271.5.1工程开竣日期271.5.2主要成工程量271.5.3进度完成情况272．工程监理概况282.1监理组织机构及人员职责282.2监理依据2981 2.3监理工作制度292.3.1设计文件，图纸审查制度292.3.2技术交底制度292.3.3开工报告审批制度292.3.4原材料、构配件和工程设备检验制度292.3.5设计变更制度292.3.6隐蔽工程检查验收制度292.3.7工程质量监理检查制度302.4监理方法302.4.1现场记录302.4.2发布文件302.4.3旁站监理302.4.4巡视检查302.4.5跟踪监测302.4.6平行检测302.4.7协调解决302.5监理目标312.5.1安全生产目标312.5.2进度目标312.5.3工程质量目标312.5.4投资目标3181 2.6安全生产控制312.7进度控制312.8质量控制312.8.1事前控制322.8.2过程检查322.8.3事后验收323．主要原材料、混凝土配合比及生产质量控制323.1原材料质量控制流程323.2原材料质量控制的监理细则333.3检测依据343.4主要原材料抽检及旁站成果汇总统计343.4.1水泥的跟踪检测343.4.2钢筋的跟踪检测363.4.3外加剂的跟踪检测373.4.4砂石骨料的跟踪检测383.4.5粉煤灰的跟踪检测403.4.6止水材料的旁站检测403.4.7土料的跟踪检测413.4.8主要原材料的平行检测汇总统计423.5混凝土施工配合比423.6混凝土的生产及质量控制4281 3.7混凝土的跟踪检测433.8混凝土的平行检测汇总统计443.9监理对主要原材料、混凝土配合比及生产的质量评定444工程施工质量控制454.1均质土坝工程454.1.1开挖质量的监理控制措施454.1.2基础开挖质量的监理验收程序464.1.3坝基及坝肩开挖与处理施工方法及监理质量评定分析474.1.4坝基及坝肩防渗处理施工方法及监理质量评定分析484.1.5坝体填筑、排水棱体施工方法及监理质量评定分析524.1.6上游护坡工程施工方法及监理质量评定分析534.2放水洞工程544.2.1进口引渠段段施工方法及监理质量评定分析544.2.2放水洞洞身段施工方法及监理质量评定分析554.2.3放水洞出口段施工方法及监理质量评定分析584.2.4放水塔施工方法及监理质量评定分析594.2.5金结安装施工方法及监理质量评定分析604.3溢洪洞工程624.3.1溢洪洞进口段施工方法及监理质量评定分析624.3.2溢洪洞洞身段施工方法及监理质量评定分析634.3.3溢洪洞出口段施工方法及监理质量评定分析6681 5混凝土缺陷处理676.对尾留工程施工安排的意见687.监理对施工质量的评价意见681．工程施工概况x水库地处x市x县x镇境内，坝址位于x村x林场内x河(又名x河）上，x河属x河右岸一级支流，泾河四级支流。坝址距下游x河煤矿约3.5km，距x县城65.5km，距x市95km，距省会西安250km。x水库工程具备常规水源和抗旱应急（备用）水源的双重供水任务。常规工程任务是以解决x镇居民生活用水、x镇农业灌溉用水为主，兼顾解决煤矸石发电厂工业用水、河道生态用水等。抗旱应急工程任务是以解决干旱情形下x镇及x镇居民基本饮用水，x镇农作物播种期和生长关键期的最基本用水，重点工业煤矸石发电厂用水需求。常规情况下每年供生活、工业、生态及灌溉水量137.4万m3，抗旱应急情况下每年供生活、工业、生态及灌溉水量136.67万m3。x水库工程由大坝、溢洪洞、放水洞等主要建筑物组成。坝顶高程1221m，水库正常蓄水位1216m，总库容331万m3，灌溉面积0.22万亩，设计引水流量为0.15m3/s，最大坝高25.3m。枢纽工程等别为IV等、规模为小（1)型。主要建筑物均质土坝、溢洪洞及放水洞为4级，次要建筑物为5级，临时建筑物为5级。永久建筑物设计洪水标准为30年一遇，相应洪峰流量为135m3/s，校核洪水标准为300年一遇，相应洪峰流量为245m3/s；消能防冲标准为20年一遇洪水，相应洪峰流量为117m3/s。工程合理使用年限为50年，大坝、溢洪洞、放水洞合理使用年限为50年。81 1.1工程项目及合同范围x县x水库工程施工项目部主要承担拦河坝工程、放水洞工程（含引水工程）、溢洪洞工程、上坝道路及金结电气设备的采购、制作和安装、闸房及管理站房建工程、安全监测工程、水土保持及环境保护工程。1.2工程施工特点1.2.1主体工程主要包括建设项目主要包括以下项目(包括但不限于)：一、拦河大坝工程项目1、大坝的土石方开挖；2、大坝的基础处理及防渗相关建筑物的施工；3、大坝坝体填筑及坝体细部建筑物的施工等；4、相关电气设备安装等。二、放水洞工程项目1、隧洞进出口开挖及防护处理；2、进口放水塔及工作桥的施工；3、隧洞出口段相关建筑物的施工等；4、相关金属结构、电气设备的安装等。三、溢洪洞工程项目1、隧洞进、出口及洞身段的土石方开挖及防护处理；2、隧洞洞身衬砌砼的施工等。81 一、永久上坝道路工程项目执行招标技术条款《公路工程标准施工招标文件范本》（2009年版）。二、建筑设计与装修工程本工程建筑单体设计内容包括：放空导流引水塔闸房、调流阀室、柴油发电机房、管理站综合楼的设计。三、供配电工程包括本工程供配电设备的采购及其安装。四、金属结构工程包括金属结构安装工程，金属结构加工制造。五、水土保持工程六、环境保护工程七、监测工程1.2.2施工特点x县x水库工程施工具有以下几个特点：一、均质压坡土坝填筑施工，尤其以大坝土料区填筑质量控制最为关键，他直接决定了坝体自身的安全稳定问题，同时也处于关键线路上决定工程完工时间，直接影响整个工程总工期，加强土坝填筑施工质量控制是本工程施工控制的重点。并且本工程大坝填筑时间短，上坝强度大，如何做好各工作面施工的协调工作、安排统筹好施工工期、合理配置设备和人员，也是本工程组织和管理的挑战。二、81 本合同工程坝基防渗主要采用在大坝坝基由砼盖板表面钻孔，对地基进行帷幕灌浆处理以达到防渗目的，由于该部位属于重要隐蔽工程，地基处理质量的好坏会直接影响大坝蓄水安全，如果地基处理效果不好将会引起坝后渗漏等相关问题，给工程正常使用带来安全隐患。因此，坝基防渗处理工程是本合同工程施工重点。1.3项目划分该工程分为三个单位工程，17个分部工程，485个单元工程。工程项目划分详见表1.1：表1.1项目划分表单位工程分部工程单元工程名称备注放水洞LYX-CYM-SK/SG-001)进口引渠段(LYX-CYM-SK/SG-001-001)放水洞进口引渠段开挖（LYX-CYM-SK/SG-001-001-001）桩号0-057.50—0-040.000放水洞进口引渠段开挖（LYX-CYM-SK/SG-001-001-002)桩号0-040.00—0+000.000放水洞进口引渠段砂砾石回填（LYX-CYM-SK/SG-001-001-003）桩号0-057.50—0-040.000放水洞进口引渠段砂砾石回填（LYX-CYM-SK/SG-001-001-004）桩号0-040.00—0+000.000放水洞进口引渠段混凝土浇筑（LYX-CYM-SK/SG-001-001-005）每个浇筑仓位一个单元放水洞进口引渠段混凝土浇筑（LYX-CYM-SK/SG-001-001-006）放水洞进口引渠段混凝土浇筑（LYX-CYM-SK/SG-001-001-007）放水洞进口引渠段混凝土浇筑（LYX-CYM-SK/SG-001-001-008）81 放水洞进口引渠段混凝土浇筑（LYX-CYM-SK/SG-001-001-009）放水洞进口引渠段混凝土浇筑（LYX-CYM-SK/SG-001-001-010）排水沟（LYX-CYM-SK/SG-001-001-011）进口段放水洞洞身段(LYX-CYM-SK/SG-001-002)放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-001）每开挖10米为一个单元放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-002）放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-003）放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-004）放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-005）放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-006）放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-007）放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-008）放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-009）放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-010）放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-011）放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-012）放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-013）放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-014）放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-015）81 放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-016）放水洞洞身段开挖（LYX-CYM-SK/SG-001-002-017）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--018）每喷锚支护10米为一个单元放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--019）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--020）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--021）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--022）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--023）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--024）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--025）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--026）81 放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--027）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--028）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--029）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--030）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--031）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--032）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--033）放水洞洞身段锚喷支护（LYX-CYM-SK/SG-001002--034）放水洞洞身段进口锁口段浇筑（LYX-CYM-SK/SG-001-002-035）每个浇筑仓为一个单元放水洞洞身段衬砌浇筑（LYX-CYM-SK/SG-001-002-036）放水洞洞身段衬砌浇筑（LYX-CYM-SK/SG-001-002-037）81 放水洞洞身段衬砌浇筑（LYX-CYM-SK/SG-001-002-038）放水洞洞身段衬砌浇筑（LYX-CYM-SK/SG-001-002-039）放水洞洞身段衬砌浇筑（LYX-CYM-SK/SG-001-002-040）放水洞洞身段衬砌浇筑（LYX-CYM-SK/SG-001-002-041）放水洞洞身段衬砌浇筑（LYX-CYM-SK/SG-001-002-042）放水洞洞身段衬砌浇筑（LYX-CYM-SK/SG-001-002-043）放水洞洞身段衬砌浇筑（LYX-CYM-SK/SG-001-002-044）放水洞洞身段衬砌浇筑（LYX-CYM-SK/SG-001-002-045）放水洞洞身段衬砌浇筑（LYX-CYM-SK/SG-001-002-046）放水洞洞身段衬砌浇筑（LYX-CYM-SK/SG-001-002-047）81 放水洞洞身段衬砌浇筑（LYX-CYM-SK/SG-001-002-048）放水洞洞身段衬砌浇筑（LYX-CYM-SK/SG-001-002-049）放水洞洞身段出口锁口段浇筑（LYX-CYM-SK/SG-001-002-050）放水洞灌浆（LYX-CYM-SK/SG-001-002-051）以每个浇筑仓为一个单元放水洞灌浆（LYX-CYM-SK/SG-001-002-052）放水洞灌浆（LYX-CYM-SK/SG-001-002-053）放水洞灌浆（LYX-CYM-SK/SG-001-002-054）放水洞灌浆（LYX-CYM-SK/SG-001-002-055）放水洞灌浆（LYX-CYM-SK/SG-001-002-056）放水洞灌浆（LYX-CYM-SK/SG-001-002-057）放水洞灌浆（LYX-CYM-SK/SG-001-002-058）放水洞灌浆（LYX-CYM-SK/SG-001-002-059）放水洞灌浆（LYX-CYM-SK/SG-001-002-060）放水洞灌浆（LYX-CYM-SK/SG-001-002-061）放水洞灌浆（LYX-CYM-SK/SG-001-002-062）放水洞灌浆（LYX-CYM-SK/SG-001-002-063）放水洞灌浆（LYX-CYM-SK/SG-001-002-064）81 放水洞出口段(LYX-CYM-SK/SG-001-003)放水洞出口段开挖（LYX-CYM-SK/SG-001-003-001）桩号0+165.50—0+190.860放水洞出口段开挖（LYX-CYM-SK/SG-001-003-002）桩号0+190.860—0+202.570放水洞出口段开挖（LYX-CYM-SK/SG-001-003-003）桩号0+202.570—0+223.860放水洞出口段开挖（LYX-CYM-SK/SG-001-003-004）桩号0+223.860—0+246.180放水洞出口段开挖（LYX-CYM-SK/SG-001-003-005）桩号0+246.180—0+269.180放水洞出口段砂砾石回填（LYX-CYM-SK/SG-001-003-006）桩号0+165.50—0+190.860放水洞出口段砂砾石回填（LYX-CYM-SK/SG-001-003-007）桩号0+190.860—0+202.570放水洞出口段砂砾石回填（LYX-CYM-SK/SG-001-003-008）桩号0+202.570—0+223.860放水洞出口段砂砾石回填（LYX-CYM-SK/SG-001-003-009）桩号0+223.860—0+246.180放水洞出口段砂砾石回填（LYX-CYM-SK/SG-001-003-010）桩号0+246.180—0+269.180放水洞出口段混凝土浇筑（LYX-CYM-SK/SG-001-003-011）桩号0+165.50—0+190.860放水洞出口段混凝土浇筑（LYX-CYM-SK/SG-001-003-012）桩号0+190.860—0+202.570放水洞出口段混凝土浇筑（LYX-CYM-SK/SG-001-003-013）桩号0+202.570—0+223.86081 放水洞出口段混凝土浇筑（LYX-CYM-SK/SG-001-003-014）桩号0+223.860—0+246.180放水洞出口段混凝土浇筑（LYX-CYM-SK/SG-001-003-015）桩号0+246.180—0+269.180排水沟（LYX-CYM-SK/SG-001-003-016）出口段放水塔(LYX-CYM-SK/SG-001-004)△放水塔开挖（LYX-CYM-SK/SG-001-004-001）　放水塔支护（LYX-CYM-SK/SG-001-004-002）　放水塔混凝土浇筑（LYX-CYM-SK/SG-001-004-003）　放水塔混凝土浇筑（LYX-CYM-SK/SG-001-004-004）　放水塔闸房工程（LYX-CYM-SK/SG-001-004-005）　放水塔闸房工程照明系统（LYX-CYM-SK/SG-001-004-006）　放水塔闸房工程动力电气系统（LYX-CYM-SK/SG-001-004-007）　金结安装(LYX-CYM-SK/SG-001-005)拦污栅（LYX-CYM-SK/SG-001-005-001）　拦污栅（LYX-CYM-SK/SG-001-005-002）　平面闸门埋件为一个单元（LYX-CYM-SK/SG-001-005-003）以一扇闸门的埋件为一个单元平面闸门埋件为一个单元（LYX-CYM-SK/SG-001-005-004）81 平面闸门门体安装（LYX-CYM-SK/SG-001-005-005）平面闸门安装以一扇闸门的门体安装为一个单元平面闸门门体安装（LYX-CYM-SK/SG-001-005-006）压力钢管（LYX-CYM-SK/SG-001-005-007）　启闭机安装（LYX-CYM-SK/SG-001-005-008）以每台启闭机分别为一个单元启闭机安装（LYX-CYM-SK/SG-001-005-009）以每台启闭机分别为一个单元溢洪洞(LYX-CYM-SK/SG-002)溢洪洞进口段(LYX-CYM-SK/SG-002-001)溢洪洞进口段开挖（LYX-CYM-SK/SG-002-001-001）YD0-000—YD0-010溢洪洞进口段开挖（LYX-CYM-SK/SG-002-001-002）YD0-010—YD0+001.438溢洪洞进口段开挖（LYX-CYM-SK/SG-002-001-003）YD0+001.438—YD0+015溢洪洞进口段支护（LYX-CYM-SK/SG-002-001-004）YD0-000—YD0-010溢洪洞进口段支护（LYX-CYM-SK/SG-002-001-005）YD0-010—YD0+001.438溢洪洞进口段支护（LYX-CYM-SK/SG-002-001-006）YD0+001.438—YD0+015溢洪洞进口段砂砾石回填（LYX-CYM-SK/SG-002-001-007）YD0-000—YD0-010溢洪洞进口段砂砾石回填（LYX-CYM-SK/SG-002-001-008）YD0-010—YD0+001.438溢洪洞进口段砂砾石回填（LYX-CYM-SK/SG-002-001-009）YD0+001.438—YD0+015YD0-000—YD0-01081 溢洪洞进口段砂砾石回填（LYX-CYM-SK/SG-002-001-010）溢洪洞进口段砂砾石回填（LYX-CYM-SK/SG-002-001-011）YD0-010—YD0+001.438溢洪洞进口段砂砾石回填（LYX-CYM-SK/SG-002-001-012）YD0+001.438—YD0+015排水沟（LYX-CYM-SK/SG-002-001-013）进口段溢洪洞洞身段(LYX-CYM-SK/SG-002-002)溢洪洞洞身段开挖（LYX-CYM-SK/SG-002-002-001）每开挖10米为一个单元溢洪洞洞身段开挖（LYX-CYM-SK/SG-002-002-002）溢洪洞洞身段开挖（LYX-CYM-SK/SG-002-002-003）溢洪洞洞身段开挖（LYX-CYM-SK/SG-002-002-004）溢洪洞洞身段开挖（LYX-CYM-SK/SG-002-002-005）溢洪洞洞身段开挖（LYX-CYM-SK/SG-002-002-006）溢洪洞洞身段开挖（LYX-CYM-SK/SG-002-002-007）溢洪洞洞身段开挖（LYX-CYM-SK/SG-002-002-008）溢洪洞洞身段开挖（LYX-CYM-SK/SG-002-002-009）溢洪洞洞身段开挖（LYX-CYM-SK/SG-002-002-010）溢洪洞洞身段开挖（LYX-CYM-SK/SG-002-002-011）溢洪洞洞身段开挖（LYX-CYM-SK/SG-002-002-012）溢洪洞洞身段开挖（LYX-CYM-SK/SG-002-002-013）81 溢洪洞洞身段锚喷支护（LYX-CYM-SK/SG-002-002-014）每喷锚支护10米为一个单元溢洪洞洞身段锚喷支护（LYX-CYM-SK/SG-002-002-015）溢洪洞洞身段锚喷支护（LYX-CYM-SK/SG-002-002-016）溢洪洞洞身段锚喷支护（LYX-CYM-SK/SG-002-002-017）溢洪洞洞身段锚喷支护（LYX-CYM-SK/SG-002-002-018）溢洪洞洞身段锚喷支护（LYX-CYM-SK/SG-002-002-019）溢洪洞洞身段锚喷支护（LYX-CYM-SK/SG-002-002-020）溢洪洞洞身段锚喷支护（LYX-CYM-SK/SG-002-002-021）溢洪洞洞身段锚喷支护（LYX-CYM-SK/SG-002-002-022）溢洪洞洞身段锚喷支护（LYX-CYM-SK/SG-002-002-023）81 溢洪洞洞身段锚喷支护（LYX-CYM-SK/SG-002-002-024）溢洪洞洞身段锚喷支护（LYX-CYM-SK/SG-002-002-025）溢洪洞洞身段锚喷支护（LYX-CYM-SK/SG-002-002-026）溢洪洞洞身段衬砌浇筑（LYX-CYM-SK/SG-002-002-027）以每个浇筑仓为一个单元溢洪洞洞身段衬砌浇筑（LYX-CYM-SK/SG-002-002-028）溢洪洞洞身段衬砌浇筑（LYX-CYM-SK/SG-002-002-029）溢洪洞洞身段衬砌浇筑（LYX-CYM-SK/SG-002-002-030）溢洪洞洞身段衬砌浇筑（LYX-CYM-SK/SG-002-002-031）溢洪洞洞身段衬砌浇筑（LYX-CYM-SK/SG-002-002-032）溢洪洞洞身段衬砌浇筑（LYX-CYM-SK/SG-002-002-033）溢洪洞洞身段衬砌浇筑（LYX-CYM-SK/SG-002-002-034）81 溢洪洞洞身段衬砌浇筑（LYX-CYM-SK/SG-002-002-035）溢洪洞洞身段衬砌浇筑（LYX-CYM-SK/SG-002-002-036）溢洪洞洞身段衬砌浇筑（LYX-CYM-SK/SG-002-002-037）溢洪洞洞身段衬砌浇筑（LYX-CYM-SK/SG-002-002-038）溢洪洞洞身段衬砌浇筑（LYX-CYM-SK/SG-002-002-039）溢洪洞出口段(LYX-CYM-SK/SG-002-003)溢洪洞出口段开挖（LYX-CYM-SK/SG-002-003-001）YD0+145—YD0+168.874溢洪洞出口段开挖（LYX-CYM-SK/SG-002-003-002）YD0+168.874—YD0+178.741溢洪洞出口段开挖（LYX-CYM-SK/SG-002-003-003）YD0+178.741—YD0+184.241溢洪洞出口段开挖（LYX-CYM-SK/SG-002-003-004）YD0+184.241—YD0+196.241溢洪洞出口段支护（LYX-CYM-SK/SG-002-003-005）YD0+145—YD0+168.874溢洪洞出口段支护（LYX-CYM-SK/SG-002-003-006）YD0+168.874—YD0+178.741溢洪洞出口段支护（LYX-CYM-SK/SG-002-003-007）81 YD0+178.741—YD0+184.241溢洪洞出口段支护（LYX-CYM-SK/SG-002-003-008）YD0+184.241—YD0+196.241溢洪洞出口段砾石回填（LYX-CYM-SK/SG-002-003-009）YD0+145—YD0+168.874溢洪洞出口段砾石回填（LYX-CYM-SK/SG-002-003-010）YD0+168.874—YD0+178.741溢洪洞出口段砾石回填（LYX-CYM-SK/SG-002-003-011）YD0+178.741—YD0+184.241溢洪洞出口段砾石回填（LYX-CYM-SK/SG-002-003-012）YD0+184.241—YD0+196.241溢洪洞混凝土浇筑（LYX-CYM-SK/SG-002-003-013）YD0+145—YD0+168.874溢洪洞混凝土浇筑（LYX-CYM-SK/SG-002-003-014）YD0+168.874—YD0+178.741溢洪洞混凝土浇筑（LYX-CYM-SK/SG-002-003-015）YD0+178.741—YD0+184.241溢洪洞混凝土浇筑（LYX-CYM-SK/SG-002-003-016）YD0+184.241—YD0+196.241排水沟（LYX-CYM-SK/SG-002-003-017）出口段△坝基开挖与处理结合槽基础开挖(LYX-CYM-SK/SG-003-001-001)坝0+000---坝0+077.0081 均质土坝(LYX-CYM-SK/SG-003)(LYX-CYM-SK/SG-003-001)结合槽基础开挖(LYX-CYM-SK/SG-003-001-002)坝0+077.00---坝0+0150.00结合槽基础开挖(LYX-CYM-SK/SG-003-001-003)坝0+0150.00---坝0+216.50结合槽基础开挖(LYX-CYM-SK/SG-003-001-004)坝0+216.50---坝0+241.50结合槽基础开挖(LYX-CYM-SK/SG-003-001-005)坝0+241.50---坝0+277.50坝基开挖(LYX-CYM-SK/SG-003-001-006)以平行坝轴线方向（除结合槽基础开挖外），按照坝上和坝下桩号，以每个开挖高程为一个单元工程坝基开挖(LYX-CYM-SK/SG-003-001-007)坝基开挖(LYX-CYM-SK/SG-003-001-008)坝基开挖(LYX-CYM-SK/SG-003-001-009)坝基开挖(LYX-CYM-SK/SG-003-001-010)坝基开挖(LYX-CYM-SK/SG-003-001-011)坝基开挖(LYX-CYM-SK/SG-003-001-012)左岸坝基开挖(LYX-CYM-SK/SG-003-001-013)右岸△坝肩及坝基防渗(LYX-CYM-SK/SG-003-002)结合槽混凝土浇筑(LYX-CYM-SK/SG-003-002-001)坝0+000---坝0+045.89结合槽混凝土浇筑(LYX-CYM-SK/SG-003-002-002)坝0+045.89---坝0+077.00结合槽混凝土浇筑(LYX-CYM-SK/SG-003-002-003)坝0+077.00---坝0+100.00结合槽混凝土浇筑(LYX-CYM-SK/SG-003-002-004)坝0+100.00---坝0+120.00结合槽混凝土浇筑(LYX-CYM-SK/SG-003-002-005)坝0+120.00---坝0+140.00结合槽混凝土浇筑(LYX-CYM-SK/SG-003-002-006)坝0+140.00---坝0+160.00结合槽混凝土浇筑(LYX-CYM-SK/SG-003-002-007)坝0+160.00---坝0+180.00结合槽混凝土浇筑(LYX-CYM-SK/SG-003-002-008)坝0+180.00---坝0+200.0081 结合槽混凝土浇筑(LYX-CYM-SK/SG-003-002-009)坝0+200.00---坝0+216.50结合槽混凝土浇筑(LYX-CYM-SK/SG-003-002-010)坝0+216.50---坝0+241.50结合槽混凝土浇筑(LYX-CYM-SK/SG-003-002-011)坝0+241.50---坝0+277.50帷幕灌浆(LYX-CYM-SK/SG-003-002-012)坝0+000---坝0+045.89帷幕灌浆(LYX-CYM-SK/SG-003-002-013)坝0+045.89---坝0+077.00帷幕灌浆(LYX-CYM-SK/SG-003-002-014)坝0+077.00---坝0+100.00帷幕灌浆(LYX-CYM-SK/SG-003-002-015)坝0+100.00---坝0+120.00帷幕灌浆(LYX-CYM-SK/SG-003-002-016)坝0+120.00---坝0+140.00帷幕灌浆(LYX-CYM-SK/SG-003-002-017)坝0+140.00---坝0+160.00帷幕灌浆(LYX-CYM-SK/SG-003-002-018)坝0+160.00---坝0+180.00帷幕灌浆(LYX-CYM-SK/SG-003-002-019)坝0+180.00---坝0+200.00帷幕灌浆(LYX-CYM-SK/SG-003-002-020)坝0+200.00---坝0+216.50帷幕灌浆(LYX-CYM-SK/SG-003-002-021)坝0+216.50---坝0+241.50帷幕灌浆(LYX-CYM-SK/SG-003-002-022)坝0+241.50---坝0+277.50左岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-023)每开挖10米为一个单元左岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-024)左岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-025)左岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-026)左岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-027)81 左岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-028)左岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-029)左岸灌浆平洞锁口段(LYX-CYM-SK/SG-003-002-030)以每个浇筑仓为一个单元左岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-031)左岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-032)左岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-033)左岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-034)左岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-035)左岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-036)左岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-037)左岸灌浆平洞回填灌浆(LYX-CYM-SK/SG-003-002-038)　右岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-039)每开挖10米为一个单元81 右岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-040)右岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-041)右岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-042)右岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-043)右岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-044)右岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-045)右岸灌浆平洞开挖(LYX-CYM-SK/SG-003-002-046)右岸灌浆平洞锁口段(LYX-CYM-SK/SG-003-002-047)以每个浇筑仓为一个单元右岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-048)右岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-049)右岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-050)右岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-051)右岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-052)81 右岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-053)右岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-054)右岸灌浆平洞混凝土浇筑(LYX-CYM-SK/SG-003-002-055)左岸灌浆平洞回填灌浆(LYX-CYM-SK/SG-003-002-056)△坝体填筑(LYX-CYM-SK/SG-003-003)结合槽回填(LYX-CYM-SK/SG-003-003-001)每回填三层为一个单元结合槽回填(LYX-CYM-SK/SG-003-003-002)结合槽回填(LYX-CYM-SK/SG-003-003-003)结合槽回填(LYX-CYM-SK/SG-003-003-004)结合槽回填(LYX-CYM-SK/SG-003-003-005)结合槽回填(LYX-CYM-SK/SG-003-003-006)结合槽回填(LYX-CYM-SK/SG-003-003-007)结合槽回填(LYX-CYM-SK/SG-003-003-008)结合槽回填(LYX-CYM-SK/SG-003-003-009)结合槽回填(LYX-CYM-SK/SG-003-003-010)结合槽回填(LYX-CYM-SK/SG-003-003-011)结合槽回填(LYX-CYM-SK/SG-003-003-012)81 结合槽回填(LYX-CYM-SK/SG-003-003-013)结合槽回填(LYX-CYM-SK/SG-003-003-014)结合槽回填(LYX-CYM-SK/SG-003-003-015)结合槽回填(LYX-CYM-SK/SG-003-003-016)结合槽回填(LYX-CYM-SK/SG-003-003-017)结合槽回填(LYX-CYM-SK/SG-003-003-018)结合槽回填(LYX-CYM-SK/SG-003-003-019)结合槽回填(LYX-CYM-SK/SG-003-003-020)土料回填(LYX-CYM-SK/SG-003-003-021)土料回填(LYX-CYM-SK/SG-003-003-022)土料回填(LYX-CYM-SK/SG-003-003-023)土料回填(LYX-CYM-SK/SG-003-003-024)土料回填(LYX-CYM-SK/SG-003-003-025)土料回填(LYX-CYM-SK/SG-003-003-026)土料回填(LYX-CYM-SK/SG-003-003-027)土料回填(LYX-CYM-SK/SG-003-003-028)土料回填(LYX-CYM-SK/SG-003-003-029)土料回填(LYX-CYM-SK/SG-003-003-030)土料回填(LYX-CYM-SK/SG-003-003-031)81 土料回填(LYX-CYM-SK/SG-003-003-032)土料回填(LYX-CYM-SK/SG-003-003-033)土料回填(LYX-CYM-SK/SG-003-003-034)土料回填(LYX-CYM-SK/SG-003-003-035)土料回填(LYX-CYM-SK/SG-003-003-036)土料回填(LYX-CYM-SK/SG-003-003-037)土料回填(LYX-CYM-SK/SG-003-003-038)土料回填(LYX-CYM-SK/SG-003-003-039)土料回填(LYX-CYM-SK/SG-003-003-040)土料回填(LYX-CYM-SK/SG-003-003-041)土料回填(LYX-CYM-SK/SG-003-003-042)土料回填(LYX-CYM-SK/SG-003-003-043)土料回填(LYX-CYM-SK/SG-003-003-044)土料回填(LYX-CYM-SK/SG-003-003-045)土料回填(LYX-CYM-SK/SG-003-003-046)土料回填(LYX-CYM-SK/SG-003-003-047)土料回填(LYX-CYM-SK/SG-003-003-048)土料回填(LYX-CYM-SK/SG-003-003-049)土料回填(LYX-CYM-SK/SG-003-003-050)81 土料回填(LYX-CYM-SK/SG-003-003-051)土料回填(LYX-CYM-SK/SG-003-003-052)土料回填(LYX-CYM-SK/SG-003-003-053)土料回填(LYX-CYM-SK/SG-003-003-054)土料回填(LYX-CYM-SK/SG-003-003-055)土料回填(LYX-CYM-SK/SG-003-003-056)土料回填(LYX-CYM-SK/SG-003-003-057)土料回填(LYX-CYM-SK/SG-003-003-058)土料回填(LYX-CYM-SK/SG-003-003-059)土料回填(LYX-CYM-SK/SG-003-003-060)上游护坡(LYX-CYM-SK/SG-003-004)混凝土板浇筑(LYX-CYM-SK/SG-003-004-001)每40*40m2为一个单元混凝土板浇筑(LYX-CYM-SK/SG-003-004-002)混凝土板浇筑(LYX-CYM-SK/SG-003-004-003)混凝土板浇筑(LYX-CYM-SK/SG-003-004-004)混凝土板浇筑(LYX-CYM-SK/SG-003-004-005)混凝土板浇筑(LYX-CYM-SK/SG-003-004-006)混凝土板浇筑(LYX-CYM-SK/SG-003-004-007)混凝土板浇筑(LYX-CYM-SK/SG-003-004-008)镇脚挡墙(LYX-CYM-SK/SG-003-004-009)　81 下游护坡(LYX-CYM-SK/SG-003-005)草皮护坡(LYX-CYM-SK/SG-003-005-001)每40*40m2为一个单元草皮护坡(LYX-CYM-SK/SG-003-005-002)草皮护坡(LYX-CYM-SK/SG-003-005-003)草皮护坡(LYX-CYM-SK/SG-003-005-004)草皮护坡(LYX-CYM-SK/SG-003-005-005)草皮护坡(LYX-CYM-SK/SG-003-005-006)草皮护坡(LYX-CYM-SK/SG-003-005-007)浆砌片石排水沟(LYX-CYM-SK/SG-003-005-008)　砼网格(LYX-CYM-SK/SG-003-005-009)每40*40m2为一个单元砼网格(LYX-CYM-SK/SG-003-005-010)砼网格(LYX-CYM-SK/SG-003-005-011)砼网格(LYX-CYM-SK/SG-003-005-012)砼网格(LYX-CYM-SK/SG-003-005-013)砼网格(LYX-CYM-SK/SG-003-005-014)砼网格(LYX-CYM-SK/SG-003-005-015)砼踏步(LYX-CYM-SK/SG-003-005-016)　堆石料(LYX-CYM-SK/SG-003-006-001)每填筑3层为一个单元81 排水棱体LYX-CYM-SK/SG-003-006)堆石料(LYX-CYM-SK/SG-003-006-002)堆石料(LYX-CYM-SK/SG-003-006-003)堆石料(LYX-CYM-SK/SG-003-006-004)堆石料(LYX-CYM-SK/SG-003-006-005)堆石料(LYX-CYM-SK/SG-003-006-006)坝顶(LYX-CYM-SK/SG-003-007)栏杆(LYX-CYM-SK/SG-003-007-001)　灯饰(LYX-CYM-SK/SG-003-007-002)　坝顶路(LYX-CYM-SK/SG-003-007-003)　管理站综合楼(LYX-CYM-SK/SG-003-008)△基础(LYX-CYM-SK/SG-003-008-001)　砌体工程(LYX-CYM-SK/SG-003-008-002)　屋面工程(LYX-CYM-SK/SG-003-008-003)　装饰工程(LYX-CYM-SK/SG-003-008-004)　混凝土浇筑(LYX-CYM-SK/SG-003-008-005)　监测工程(LYX-CYM-SK/SG-003-009)超声破水位计(LYX-CYM-SK/SG-003-009-001)　渗压计(LYX-CYM-SK/SG-003-009-002)　变形监测测点墩(LYX-CYM-SK/SG-003-009-003)　监测基准点(LYX-CYM-SK/SG-003-009-004)　1.4参建单位建设单位：x县x水库工程建设管理办公室设计单位：x省水利电力勘测设计研究院81 监理单位：xx工程建设监理有限责任公司第三方检测单位：x省水利工程质量检测站施工单位：中国水电建设集团十五工程局有限公司1.5工程完成情况1.5.1工程开竣日期自2015年11月份开工，截止2017年07月30日，x水库工程均质土坝单位工程中坝基及坝肩开挖、坝基及坝肩防渗处理、坝体填筑、上游护坡、排水棱体共计5个分部工程全部施工完成，其余剩余分部工程正在进行施工。1.5.2主要成工程量本标段主要完成工程量见下表：表1.2主要完成工程量表项目单位合同或图纸工程量实际工程量未完工程量备注土石方开挖ｍ3183886.71854740—土石方回填ｍ3428658.4428694.80—混凝土浇筑ｍ313515.0714043.20—钢筋制安t557.28645.370—帷幕灌浆ｍ/3550—1.5.3进度完成情况x水库工程主要分部工程主要开工、完工时间及验收签证情况如下表：表1.3工程主要分部工程主要开工、完工时间及验收签证情况统计表序号分部名称开工、完工日期验收情况81 开工日期完工日期1坝基及坝肩开挖与处理2015.12.032016.03.29已验收2坝基及坝肩防渗处理2016.03.302016.08.05已验收3坝体填筑2016.03.072016.12.04已验收4排水棱体2016.05.052016.05.30已验收5上有护坡2016.09.242017.05.12已验收6放水洞2015.11.022017.04.27已验收7溢洪洞2016.01.042017.04.01已验收2．工程监理概况2.1监理组织机构及人员职责图2-1监理组织机构81 图2-2监理人员职责2.2监理依据建设单位与施工单位签订的施工合同文件、协议书；建设监理合同书、协议书；设计文件、技术要求、设计图纸及设计变更；国家相关法律、法规和部颁相关规程、规范。2.3监理工作制度2.3.1设计文件，图纸审查制度监理工程师在收到设计文件、图纸后，认真阅读，会同施工单位吃透设计意图，寻找图中差错、遗漏和不明晰问题，为技术交底做好准备。81 2.3.2技术交底制度监理工程师在审阅设计文件、图纸后，将不明晰问题整理反馈给设计单位，并组织业主、设计单位，向施工单位全面进行图纸技术交底，并编写交底会议纪要。2.3.3开工报告审批制度施工单位在开工前，对该项目施工准备情况提交开工申请，经监理工程师检查具备开工条件时，即可下达开工令。2.3.4原材料、构配件和工程设备检验制度进场的原材料、构配件和工程设备应有出厂合格证明和技术说明书，经承包人自检合格后，方可报监理机构检验。不合格的材料、构配件和工程设备应按监理指示在规定的时限内运离工地或进行相应处理。2.3.5设计变更制度在实际施工过程中，发现与设计不符时，由提议单位提出变更申请，经业主、设计、监理、施工单位会审后，方可进行设计变更，由设计单位出据变更设计通知单，总监理工程师签发。2.3.6隐蔽工程检查验收制度工程隐蔽前，施工单位按工程质量评定标准，进行自查合格后，报监理工程师，监理工程师组织业主、设计（地质）、施工单位进行联合复检验收和质量签证。2.3.7工程质量监理检查制度监理工程师在巡查中，发现质量缺陷及时计入监理日志并通知施工单位进行整改、修补或返工，对不合格工序不能进入下道工序施工。2.4监理方法2.4.1现场记录81 监理工程师（监理员）认真、完整记录每日施工现场的人员、设备和材料、天气、施工环境以及出现的各种情况。2.4.2发布文件监理机构采用通知、指示、批复、签认等文件形式进行施工全过程的控制和管理。2.4.3旁站监理监理工程师（监理员）在施工现场对工程项目的重要隐蔽工程和关键工序的施工，实施连续性的全过程检查、监督与管理。拟对以下工序进行旁站监理：混凝土浇筑工程、土方填筑。2.4.4巡视检查总监理工程师（或监理工程师）对所监理的工程项目进行巡视检查、随机抽查、监督和管理。2.4.5跟踪监测施工单位进行的检测，监理机构对其检测人员、仪器设备以及拟定的检测程序和方法进行审核；在施工单位进行检测时，实施全过程跟踪监测，确认其程序、方法的有效性以及检测结果的可信性，并对该结果确认。2.4.6平行检测监理机构在施工过程，独立抽样进行检测，核验施工单位的检测结果。2.4.7协调解决监理机构对参加工程建设各方之间的关系以及工程施工过程中出现的问题和争议进行调解，确保工程施工顺利进展。2.5监理目标2.5.1安全生产目标安全生产，不发生重大人身伤亡和工程质量事故。81 2.5.2进度目标加强施工进度管理，业主、监理、施工紧密配合，力争达到合同约定完工时间。2.5.3工程质量目标严格程序，规范管理，使所监项目单元工程全部合格，力争所监工程达到优良工程。2.5.4投资目标严格合同管理，实事求是、公平、公正计量支付，正确处理设计变更。2.6安全生产控制开工准备阶段，重点帮助施工单位建立建全安全、质量保证体系。制定防汛度汛预案和应急措施；施工过程，主要做好经常性的安全教育和现场检查，对不安全地段设置安全防护网、警示牌及安全生产标语，召开安全生产周会；月组织文明施工、安全生产大检查，互相学习，扬长避短。2.7进度控制依据施工合同约定的开完工总工期，制定施工进度网络图，在认真审查施工单位的施组设计，施工工法的基础上，要求施工单位细化总进度计划，制定控制性进度目标和关键线路。根据控制性进度目标，确定各节点工期进度计划。要求施工单位在编制总计划和控制性目标的基础上，编制季计划、月计划、周计划，灵活机动的做好短安排。对控制性工程计划实行不定期检查，如发现计划滞后，即督促施工单位采取措施并提出赶工计划，按节点工期倒排时间，增加设备和劳力，采取平行作业来保证总体任务的完成。2.8质量控制分事前控制、过程检查、事后验收三个阶段来实现施工质量控制。81 2.8.1事前控制主要建立开工申报审批制度，通过申报对所监项目的设备进场、人员配置、施组设计、施工方法、现场布置、测量放线纪录、进场材料材质证明和配合比试验等进行检查，并对进场材料原材料抽样复试，根据检查结果，符合开工条件，即下发开工通知。2.8.2过程检查主要是工序检查与验收，严格工序检查与验收，是保障施工质量的基础。认真检查建基面清理、层面处理，钢筋绑扎、模板安装平整度和稳定性。要求施工单位质检部门，在自检合格后，报监理复查、验仓签证，不合格的工序不得签证，更不能转入下道工序。隐蔽工程和关键部位由监理组织业主、设计（地质）、施工单位进行联合验收，填写联合验收结论意见。砼工程开仓前，由现场监理验仓，符合浇筑条件，施工单位填写要料单申请报现场监理审查签署意见送工地试验室，试验室出据配料单送试验监理签发配料单，一套完善的程序控制砼配合比和称量。监理在巡视检查中跟踪平行抽样送检，以保证施工质量的可靠性。2.8.3事后验收对施工单位所完成的单元工程及时验收，并按照单元工程质量评定标准，确认施工质量等级，完善单元工程资料，为分部工程验收打好基础。3．主要原材料、混凝土配合比及生产质量控制3.1原材料质量控制流程根据x县x水库工程施工合同要求：主要原材料包括水泥、钢筋、粉煤灰、外加剂和粗、细骨料等，所有原材料均由中国水电建设集团十五工程局有限公司x县x水库工程施工项目部自行采购；施工项目部设置工地试验室，负责工程质量的检验、试验和验证工作；施工质量管理部对工程使用的材料和工程设备以及工程所有的部位及其施工工艺进行检验试验，进行全过程的质量检查，并做好检验记录，编制质量报表，定期提交监理。81 监理对所有进场材料抽检进行全过程跟踪旁站，抽检流程如下图：图3-1原材料进场抽检流程图3.2原材料质量控制的监理细则81 为了达到工程质量的有效控制，监理工程师依据水工混凝土施工编制了本工程原材料、中间产品试验监理细则，按照规范要求制定原材料、中间产品抽检批次和频率：一、水泥：每200t（不足200t也作为一批次）抽检一批次，检测安定性、强度（包括抗压强度和抗折强度）、比表面积、凝结时间；二、钢筋：每60t（不足60t也作为一批次）抽检一批次，检测屈服强度、抗拉强度、伸长率；三、外加剂：减水剂每50t(不足50t也作为一批次)抽检一批次，速凝剂每100吨(不足100t也作为一批次)抽检一批次，检测细度、含水率、含气量、减水率、泌水率比、抗压强度比、凝结时间等；四、粗细骨料：：每200－400m３取一批次，检测细度模数、吸水率、表观密度、云母含量、含泥量、针片状颗粒含量、超径、逊径等。五、粉煤灰：每200t（不足200t也作为一批次）抽检一批次，检测细度、烧失量、需水量比等。3.3检测依据水工混凝土施工规范（DL/T5144-2001）；水工建筑物水泥灌浆施工技术规范（SL62-2014）；水工混凝土钢筋施工规范（DL/T5169-2013）；硅酸盐水泥、普通硅酸盐水泥（GB175-2007）。3.4主要原材料抽检及旁站成果汇总统计3.4.1水泥的跟踪检测本工程水泥采用冀东水泥凤翔有限责任公司生产的32.5、42.5级普通硅酸盐水泥。监理接施工单位取样通知对整个取样过程进行全过程旁站，对水泥进行强度（包括抗压强度和抗折强度）、比表面积、凝结时间、安定性等项目的跟踪检测。共跟踪检测81 P.C32.5R复合硅酸盐水泥样本2个批次，P.O42.5R普通硅酸盐水泥样本27个批次，所检样本各项性能指标均满足标准要求，合格率100%。详见表3.1~3.2：表3.1P.C32.5R复合硅酸盐水泥跟踪检测成果统计表检测项目检测结果统计值（监理、施工单位取样、工地试验室检测）标准批次数（n）最大值最小值平均值合格率（%）比表面积2347345346100≧300凝结时间(min)初凝2180160170100≧45min终凝240238239100≦10h3d抗折强度(Mpa)24.24.04.1100≧2.528d抗折强度(Mpa)27.27.27.2100≧5.53d抗压强度(Mpa)223.022.622.8100≧11.028d抗压强度(Mpa)240.240.240.2100≧32.5安定性2合格合格表3.2P.O42.5R普通硅酸盐水泥跟踪检测成果统计表检测项目检测结果统计值（监理、施工单位取样、工地试验室检测）标准批次数（n）最大值最小值平均值合格率（%）81 比表面积27351340347100≧300凝结时间(min)初凝27185150160100≧45min终凝280242265100≦10h3d抗折强度(Mpa)275.44.55.0100≧3.528d抗折强度(Mpa)278.77.28.2100≧6.53d抗压强度(Mpa)2729.524.828.1100≧17.028d抗压强度(Mpa)2752.448.050.8100≧42.5安定性27合格合格3.4.2钢筋的跟踪检测本工程主要为x龙门钢铁厂生产的产品，个别批次为华阴新西北、襄汾县新金山等其它厂家的产品。监理接施工单位取样通知对整个取样过程进行全过程旁站，对钢筋进行屈服点、极限抗拉强度、伸长率等项目的跟踪检测。共跟踪检测钢筋样本51个批次，所检样本各项性能指标均满足标准要求，合格率100%。详见表3.3。对钢筋焊接头按《钢筋焊接及验收规程》要求进行外观检查及取样送工地试验室进行抗拉试验，本工程施工中的钢筋接头型式主要为绑扎和焊接连接接头，共跟踪检测钢筋焊接头10个批次，所检样本抗拉强度抽检结果满足焊接接头的技术要求，合格率100%。详见表3.4：81 表3.3钢筋跟踪检测成果统计表检测项目检测结果统计值（监理、施工单位取样、工地试验室检测）圆钢螺纹钢屈服点σs(Mpa)抗拉强度σb(Mpa)伸长率δ(%)屈服点σs(Mpa)抗拉强度σb(Mpa)伸长率δ(%)标准值3004202540054016批次数(n)111111404040最大值43553231.248665421.2最小值33243125.442856117.0平均值38148628.545560720.0合格率(%)100100100100100100表3.4钢筋接头跟踪检测成果统计表工程部位连接方式钢筋牌号钢筋直径(mm)检测结果统计值（监理、施工单位取样、工地试验室检测）跟踪检测项目抗拉强度(MPa)放水洞热轧直螺纹单面焊接HRB400Eφ14~φ25批次数(n)4最大值636最小值578平均值606合格率(%)10081 溢洪洞热轧直螺纹单面焊接HRB400Eφ14~φ25批次数(n)5最大值607最小值572平均值591合格率(%)100均质土坝热轧直螺纹单面焊接HRB400Eφ16批次数(n)1最大值600最小值583平均值592合格率(%)1003.4.3外加剂的跟踪检测减水剂采用山西永翔建材有限公司生产的产品，速凝剂采用山西凯迪建材有限公司生产的产品，外加剂品种经过市场调查，并在试验的基础上，报监理批准后，予以确定。监理接施工单位取样通知对整个取样过程进行全过程旁站，对外加剂进行细度、含水率、含气量、减水率、泌水率比、抗压强度比、凝结时间等项目的跟踪检测。共检测减水剂样本10个批次，速凝剂样本9个批次，所检样本各项性能指标均满足标准要求，合格率100%。详见表3.5~3.6：表3.5减水剂跟踪检测成果统计表检测项目检测结果统计值（监理、施工单位取样、工地试验室检测）81 细度%含水率(%)含气量(%)减水率(%)泌水率比(%)凝结时间差(s)抗压强度比(%)初凝终凝7d28d标准值4.5-5.5≥12≤70≥110≥105批次数（n）1010101010最大值5.126.625157142最小值4.625.24146139平均值4.726.014156142合格率(%)100100100100100表3.6速凝剂跟踪检测成果统计表检测项目检测结果统计值（监理、施工单位取样、工地试验室检测）细度%含水率(%)含气量(%)减水率(%)泌水率比(%)凝结时间差(s)抗压强度比(%)初凝终凝7d28d标准值≤15≤2.0≤5.0≤12.0≥70批次数（n）99999最大值11.21.44.511.095.081 最小值10.11.04.08.286.2平均值11.01.34.29.490.6合格率(%)1001001001001003.4.4砂石骨料的跟踪检测骨料采用姚家沟骨料场和千河砂场生产的骨料。监理接施工单位取样通知对整个取样过程进行全过程旁站，对粗细骨料进行细度模数、吸水率、表观密度、云母含量、含泥量、针片状颗粒含量、超径、逊径等项目的跟踪检测。骨料分为5～10mm、5～20mm、20～40mm三种规格，共检测碎石样本49个批次，砂样本29个批次，所检样本各项性能指标均满足标准要求，合格率100%。详见表3.7~3.8：表3.7粗骨料跟踪检测成果统计表规格（mm）检测项目检测结果统计值（监理、施工单位取样、工地试验室检测）表观密度(kg/m3)含泥量（%）超径（%）逊径（%）针片状颗粒含量（%）标准值≥2550≤1.0＜5＜10≤155-10批次数（n）1010101010最大值26200.501.02.1最小值25750.3001.881 平均值25990.400.81.9合格率（%）1001001001001005-20批次数（n）2222222222最大值27760.602.32.7最小值26210.300.72.0平均值26980.401.22.3合格率（%）10010010010010020-40批次数（n）1717171717最大值28110.702.32.6最小值27030.301.52.0平均值27580.501.92.2合格率（%）100100100100100表3.8细骨料跟踪检测成果统计表检测项目检测结果统计值（监理、施工单位取样、工地试验室检测）密度（kg/m3）含泥量（%）云母含量（%）吸水率（%）细度模数标准值≥2500≤3≤22.2-3.081 批次数（n）2929292929最大值26432.40.41.12.71最小值26051.50.20.82.65平均值26252.10.30.92.70合格率1001001001001003.4.5粉煤灰的跟踪检测大坝所用粉煤灰采用宝源实业有限责任公司粉煤灰分公司生产的II级粉煤灰。报监理批准后，予以确定。监理接施工单位取样通知对整个取样过程进行全过程旁站，对粉煤灰进行细度、烧失量、需水量比等项目的跟踪检测。共检测粉煤灰样本18个批次，所检样本各项性能指标均满足标准要求，合格率100%。详见表3.9：表3.9粉煤灰跟踪检测成果统计表检测项目检测结果统计值（监理、施工单位取样、工地试验室检测）细度（%）需水量比（%）烧失量（%）标准值≤25≤105≤8.0批次数（n）181818最大值20.4974.6最小值19.3933.0平均值19.6964.2合格率（%）1001001003.4.6止水材料的旁站检测本工程使用的止水材料主要包括橡胶止水带、低发泡沫板共3个批次。工字钢工2个批次。81 监理接施工单位取样通知对整个取样过程进行全过程旁站。检验成果见表3.10~3.12：表3.10橡胶止水材料品质检测成果统计表材料品种型号生产厂家批次数（n）硬度(邵尔A)拉伸强度Mpa扯断伸长率%撕裂强度Kn/m热空气老化23℃×168脆性温度℃硬度(邵尔A)拉伸强度Mpa扯断伸长率%标准值60±5≥15≥380≥30≤±8≥12≥300≤-45℃橡胶止水带651型衡水华鑫橡塑有限公司16115.739530.2+417360无脆裂橡胶止水板654型16216.038336.2+215370无脆裂表3.11工字钢材料品质检测成果统计表材料品种型号生产厂家批次数（n）厚度a(mm)宽度b(mm)截面面积S(mm2)屈服点ReL(MPa)抗拉强度Rm(MPa)伸长率A(%)拉断处位置描述弯曲角度α(°)弯芯直径D(mm)弯曲外表面描述标准值6.0±0.5≤8α-≥235370～500≥26标距内180α0无裂痕工字钢16鞍山宝得26.03521026037532标距内1806.0无裂痕表3.12泡沫板材料品质检测成果统计表材料品种型号生产厂家批次数（n）密度(g/cm³)拉伸强度Mpa伸长率%抗压强度Mpa压缩永久变形加热变形%撕裂强度N/mm吸水量g/cm³硬度C型硬度计81 标准值≥90≥0.15≥80≥0.15≤3.0≤2.0≥4.0≥0.00540-60泡沫板L-1100衡水华鑫橡塑有限公司21000.21890.1662.01.54.90.005553.4.7土料的跟踪检测本工程使用的土料材料主要包括砂砾石、土料、石料、利用料。监理接施工单位取样通知对整个取样过程进行全过程旁站，对土料进行含水率、液限、塑限、塑限指数、最大干密度、最小干密度、最优含水率、颗粒密度等项目的检测。共跟踪检测土料样本7个批次，所检样本各项性能指标均满足标准要求，合格率100%。详见表3.13：表3.13填料品质跟踪检测成果统计表材料品种批次数（n）含水率（%）液限（%）塑限（%）塑限指数最大干密度(g/cm³)最小干密度(g/cm³)最优含水率（%）颗粒密度(g/cm³)砂11.831.42砾石12.311.89石料12.73三七灰土11.6918.8土料119.236.221.514.41.7618.3利用料（砂砾石）12.301.65利用料（石渣）12.43.4.8主要原材料的平行检测汇总统计监理本工程81 所用原材料全部进行了进场检测，共检测水泥15个批次，粉煤灰5个批次，钢筋21个批次，砂11个批次，碎石19个批次，外加剂4个批次，检验结果全部合格；土料2个批次，检验结果全部合格；钢筋焊接接头力学性能试验检测8组，检验结果全部合格。3.5混凝土施工配合比为满足本工程混凝土施工的需要，工地试验室按照设计要求和有关规范、标准进行施工配合比的设计试验，陆续提出了《M7.5砂浆砌筑及M20锚杆砂浆28d配合比报告》、《C20喷射混凝土配合比、C20混凝土配合比、C25混凝土配合比、C30混凝土配合比》混凝土配合比设计成果报告5余份，报告中的配合比经监理工程师审批后用于本工程混凝土生产。3.6混凝土的生产及质量控制本工程混凝土的生产系统采用HZS60型混凝土拌合站，该拌合站自动化程度比较高，具备自动配料系统，电脑程序控制。标称生产能力每小时120m3。为规范混凝土生产，监理对拌和楼发放《拌和楼生产质量控制要求》，并按规范要求逐月对拌和楼秤量系统进行率定，每仓混凝土拌和前进行骨料含水率、超逊径、细骨料细度模数检测，进行拌和前混凝土配合比砂率、骨料超逊径配合比现场微调，拌和生产时按规范要求进行混凝土坍落度、含气量检查，保证混凝土设计强度及耐久性指标。3.7混凝土的跟踪检测监理接施工单位取样通知对整个取样过程进行全过程旁站，对混凝土进行抗压强度、抗渗抗冻等项目的跟踪检测。共检测样本38个批次，所检样本各项性能指标均满足标准要求，合格率100%。详见表3.14：表3.14混凝土跟踪检测成果统计表工程部位设计等级检测结果统计值（监理、施工单位取样、工地试验室检测）28d抗压强度(Mpa)抗渗81 批次数（n）最大值最小值平均值合格率(%)批次数（n）合格率(%)放水洞C20喷射125.825.525.71001100C25W4F100430.329.229.7100C25W4F200731.829.430.9100溢洪洞C20喷射425.625.325.4100C25W4F10033130.130.5100C25W4F200830.029.329.5100均质土坝C20喷射225.524.124.8100C25W4F100430.929.630.4100C25F200530.328.429.51003.8混凝土的平行检测汇总统计监理对本工程所用混凝土全部进行进场检测，共检测样本33个批次，检验结果全部合格，详见表3.15：表3.15混凝土平行检测汇总统计表工程部位设计等级检测结果统计值（监理、施工单位取样、工地试验室检测）28d抗压强度(Mpa)抗渗抗冻批次数（n）最大值最小值平均值合格率(%)批次数（n）合格率(%)批次数（n）合格率(%)放水洞C20喷射224.924.124.4100110081 C25W4F100333.431.432.3100C25W4F200731.627.829.5100C30W4F200133.333.333.3100溢洪洞C25W4F100630.429.029.710011001100C25W4F200428.127.527.7100均质土坝C25W4F100329.025.927.5100C25F200733.231.732.61003.9监理对主要原材料、混凝土配合比及生产的质量评定x县x水库工程的各类原材料均由中国水电建设集团十五工程局有限公司x县x水库工程施工项目部自行采购，监理已经对所有进场材料抽检进行全过程检测旁站，检测结果满足设计规范要求或达到行业基准水平的经监理批准投入使用。从各项检测数据来看，所有原材料的各项性能稳定，原材料质量在受控范围之内，符合工程设计要求；工地试验室通过混凝土施工配合比设计试验提出的设计成果报告，监理批准后投入生产，从现场旁站效果以及混凝土各项性能指标的抽检成果汇总情况来看，均达到设计标准要求，主体工程混凝土保证率较高，生产水平达到优良水平。4工程施工质量控制截至到2017年07月20日，x县x水库工程共计验收81 单元工程457，合格457个，合格率100%，优良395个，优良率为86.4%；分部工程验收14个，质量等级优良14个，优良率100%，未完工待验收分部4个。详见下表：表4.1x县x水库工程分部、单元验收汇总表单位工程名称分部工程名称单元工程汇总验收时间质量等级合格个数优良个数优良率（%）均质土坝坝基开挖与处理13131002016.04.08优良坝肩及坝基防渗867890.72016.08.15优良排水棱体221002016.06.07优良坝体填筑686291.12016.12.13优良上游护坡141185.72017.05.17优良放水洞进口引渠段10990.02016.06.24优良放水洞洞身段867991.92016.10.22优良放水洞出口段171376.52016.08.31优良放水塔232191.32017.04.27优良金结安装131292.32017.05.02优良溢洪洞溢洪洞进口段141285.72017.04.07优良溢洪洞洞洞身段726286.62016.11.02优良溢洪洞出口段171376.52017.03.25优良81 4.1均质土坝工程4.1.1开挖质量的监理控制措施一、石方工程开挖（爆破）前，进行爆破试验，以选择合理的爆破参数，满足水库爆破开挖设计要求。二、为使岩石开挖断面符合施工图纸中设计要求的几何尺寸、保持开挖后基岩的完整性和开挖面的平整度，采用预裂爆破和光面爆破技术。对于不适宜采用预裂和光面爆破的岩石开挖部位，预留保护层。三、开挖自上而下进行，高度较大的边坡，分梯段开挖，开挖深度较大时，采用分层开挖方法。四、对于重要建筑物的基础、齿槽、沟槽和保护层的开挖部位，作单项爆破设计并进行爆破试验。五、开挖后的岩石表面干净、粗糙。岩石中的断层、裂隙、软弱夹层清除到施工图纸规定的深度。六、建筑物基础开挖时，钻孔施工不准采用直径大于φ110mm的钻头造孔。紧邻设计的建基面或边坡面以及防护目标地的开挖，不应采用大孔径爆破方法。七、在爆破设计中采用V型起爆网络、微差挤压技术。4.1.2基础开挖质量的监理验收程序一、监理工程师负责组织成立基础验收小组，验收小组由监理、业主、设计（含地质）和承包人四方组成。验收过程一般分初验和终验两步进行。二、在开挖施工基本完成、开挖轮廓符合设计要求后，经基础初步清理，承包人内部三级质检部门自检合格后，方可向监理工程师提出初验申请，并在基础面上标明建筑物轮廓线、坐标、高程等。三、81 监理工程师根据承包人的初验申请，对开挖面进行现场检查。如认为已具备初验条件，即通知验收小组成员，在规定时间内进行基础初验。一、承包人根据初验时验收小组提出的意见，对地质和施工缺陷进行处理，并经监理工程师检查通过后，再进行基础整修工作。二、监理工程师对竣工地形的测绘进行旁站监理，并进行必要的复核测量。三、在完成上述程序，并经质量三检合格后，承包人可向监理提出基础开挖（终验）申请报告，并附单元工程质量检查评定表、基础竣工地形图、和基础验收合格证书。四、一般基础开挖验收由监理工程师和承包人参照上述程序进行。4.1.3坝基及坝肩开挖与处理施工方法及监理质量评定分析x水库基础开完主要包括：结合槽基础开挖、坝基开挖。坝基及坝肩开挖与处理工程主要完成工程量：土、石方开挖工程量约131201.6m³。一、表土清理及土石方开挖施工方法1、场地清理坝基及坝肩开挖前首先进行场地清理。主体工程施工场地地表的植被清理，延伸至离施工图所示最大开挖边线或建筑物基础边线(或填筑坡脚线)外侧至少5m的距离。在清理前，首先进行施工测量，放出开挖边线，清理边线，并设置标志桩，以保护清理区域附近的天然植被，避免造成对环境的不良影响。2、土方开挖坝基基坝肩土方开挖主要为覆盖层采用液压反铲配合自卸汽车挖除，局部机械无法施工的部位采用人工清基。3、石方开挖石方开挖遵循自上而下的原则，分部位、分区、分层进行开挖，从而保证坝基基坝肩石方开挖满足建筑物的结构和设计尺寸。81 （1）爆破施工作业程序每次钻孔前由测量人员现场测量，来确定钻孔孔深及孔网参数的布置。通过合理的设计来组织施工、指导爆破作业。（2）石方开挖(爆破)质量控制措施a)严格按爆破设计进行钻孔，验收时孔位按±20cm、孔深按±30cm控制；b)通过开挖区梯段爆破实验，主要调整梯段爆破的孔排距和单耗；c)对少量超径块石，采用手风钻进行二次解炮破碎。d)控制块石粒径的爆破措施：在爆破设计中采用V型起爆网络、微差挤压技术。其优点是：能充分利用界面反射波的作用，减少应力波的扩散损失，同时又能充分利用块石抛出时的动能，使块石之间进一步碰撞挤压，使岩块得到充分破碎。在保证安全的前提下，减少堵塞长度，以减少大块率。二、监理对基础开挖与处理的质量评定1、设计主要指标（1）大坝建基面长272.70m，宽151.5m，坝基结合槽基础置于弱风化岩层内的深度不小于0.5m。（2）坝基范围内的灌木、树根、有机质土、蛮石、局部松动岩块级其他废料全部清除。（3）对岩质边坡范围内局部凹坑、倒坡采用回填C15砼，对出露泉眼采用渗盲沟引排。（4）坝基范围内永久性开挖边坡：岩石岸破开挖不得陡于1：0.5，土质边坡开挖不得陡于1：1.5，岸破上缓下陡是变坡角小于20°。2、监理单位抽检情况（1）对于坝基清理范围、断面尺寸底部标高、平整度指标，共抽检119点，合格数111点，合格率93.3%。81 （1）对于结合槽基础开挖坡超欠挖、坡脚底部标高指标，共抽检92点，合格数90点，合格率97.8%。1、单元评定情况该分部工程划分为坝基开挖单元工程8个，结合槽基础开挖单元工程5个，共计13个单元工程，均为重要隐蔽单元工程。施工单位自检后，经监理单位复核，全部合格，合格率100%，其中单元工程优良13个，优良率100%。4.1.4坝基及坝肩防渗处理施工方法及监理质量评定分析主要工程量包括：洞身石方开挖约1836m3，混凝土406.4m³一、坝肩防渗处理施工方法1、结合槽混凝土分块进行浇筑施工（1）测量放样：由测量队放出立模线及高程点，并对完工地形进行复测，并将复测地形图报送监理复核。（2）基础清理：基础开挖完成，经地质工程师编录，并经联合验收，采用人工配合机械的方式，对基岩上的杂物、泥土及松动岩石、松散软弱夹层等按要求进行清理。（3）立模板：模板安装前，首先测量放线，模板主要采用木模。（4）钢筋制安：钢筋在厂内制作成型，运输至施工现场，安装固定绑扎。（5）仓位验收：仓内钢筋、模板、止水带等各道工序均完成并验收后，仓面冲洗干净，最后进行综合验收。（6）混凝土浇筑：砼由拌和系统拌制，用8m³混凝土罐车运输，现场采用可移动式溜槽将料直接运输至浇筑仓面。（7）养护：按设计和规范要求养护28d，养护期间始终保持混凝土湿润。2、左右岸灌浆平洞81 （1）开挖灌浆平洞采用全断面开挖，TY-28手风钻钻孔,周边采用光面爆破控制超、欠挖。出渣采用ZL50装载机装运至洞口，随大坝渣料一起用20t自卸汽车运输至指定的弃渣场，220HP推土机平渣。（2）锚喷支护a)工作面清理：喷射施工前清除开挖面的浮石、石渣和堆积物。b)挂钢筋网片：挂网钢筋为成品钢筋网片，采用人工现场安装，网片之间采用搭接方式连接，搭接长度为10cm，并相互绑扎牢固。钢筋网与岩石面的距离为3cm，钢筋网最小保护层2cm。c)钢支撑施工：钢支撑在加工厂集中加工，汽车运至现场，人工抬运至工作面，现场随开挖分区分段施工，操作手在搭建的作业平台上进行钢支撑焊接、安装。d)锚杆施工：锚杆采用YT-28手风钻进行造孔，倾角垂直岩面。造孔完成后随即采用高压风水枪将孔内岩屑冲洗干净。锚杆施工采用“先注浆后安装锚杆”的程序施工，注浆所用砂浆在现场拌制。e)喷混凝土：混凝土用反铲运输到喷射机储料斗。喷射混凝土采取分段分片分层由下至上进行，喷射时，喷头要与坡面垂直，喷距控制在0.6m～1.2m范围，采用正确的螺旋形轨迹喷射施工工艺。喷射时先找平受喷面的凹处，再将喷头成螺旋形缓慢均匀移动，每圈压前面半圈，绕圈直径约30cm。1、灌浆灌浆采用孔口封闭法灌浆，压水试验自上而下分段阻塞进行压水试验后再灌浆。在压水试验和灌浆过程中及时观测盖板的抬动变形。（1）钻孔、冲孔钻头孔径75cm，为了防止裂隙被堵，每回次钻进结東后，81 首先进行钻孔裂隙冲洗，冲洗采用压力水方式，冲洗压力为灌浆压力的80%并不大于1MPa，方式采用通入大流量水的方法，洗孔至回水清净为止，孔底沉积厚度不大于20cm。（1）压水试验在灌浆段冲洗结束后,帷幕灌浆孔进行简易压水试验，简易压水试验与钻孔冲洗结合进行,先导孔及检查孔按五点法进行。试验压力为该灌段灌浆最大压力的80%，且不大于1MPa。（2）裂隙冲洗和灌浆各灌浆孔(段)在灌浆前必须进行裂隙冲洗，冲洗压力为该段灌浆压力的80%，冲洗时间可至回水清静或不小于20min。灌浆采用孔口封闭法，灌浆时射浆管距孔段底不得大于50cm。帷幕灌浆水灰比采用3：1、2：1、1：1、0.7：1、0.5：1六个比级，开灌水灰比可采用3：1，封孔水灰比为0.5：1。灌浆时浆液变化遵循当某一级浆液的注入量已达300L以上而灌浆压力和注入率均无改变或改变不显著时改浓一级。当注入率不大于lL/min时延续灌注时间不少于30min,本次灌浆即可结束。（3）封孔帷幕孔封孔采用全孔灌浆封孔法。（4）灌浆方式灌浆方式采用孔口封闭、自上而下分段灌浆。灌浆压力以安放在回浆管上的压力传感器为准。射浆管口距灌段底不大于0.5米。第一段（接触段）灌浆结束24小时后进行第二段的钻孔工作。（5）检查孔施工a)检查孔位置、钻孔及钻孔冲洗：帷幕灌浆检查孔每一单元布置一个，选取在本单元地质条件复杂、吃浆量较大的部位。检查孔的孔深依据相邻钻孔浅者为准。钻孔冲洗按帷幕灌浆孔方案进行。b)81 压水试验：检查孔压水试验采用从上而下分段方法进行。压水试验采用五点法，检查孔各孔段压水试验的压力为灌浆施工时压力的80%。压水之前进行孔段洗孔工作。a)质量评定标准：经检查孔压水实验检查，基岩帷幕灌浆合格标准为灌后帷幕体透水率不大于8Lu。混凝土与基岩接触段及其下一段的透水率的合格率为100%；其余各段的合格率不小于90%。不合格试段的透水率不超过设计规定值的1.5倍；且不合格试段的分布不集中。灌浆质量可评定为合格。b)特殊情况处理：对于透水率相对较大、吃浆量大的孔段，可采取浓浆灌注、待凝、复灌等措施，达到结束标准。一、监理对坝基及坝肩防渗处理的质量评定1、监理单位抽检情况（1）锚杆拉拔力跟踪检测5组（15根），实测拉拔力分别是35KN、75KN，全部合格。（2）帷幕灌浆抽检情况见表4.2：表4.2帷幕灌浆施工抽检成果统计表工程部位单元工程孔数灌浆长度（m）水泥注入量（kg）单位注入量kg/m灌浆前透水率（Lu）检查孔压水试验备注平均孔数压水段数合格段数合格率（％）Ⅰ序Ⅱ序Ⅲ序Ⅰ序Ⅱ序Ⅲ序帷幕灌浆坝0-006-坝0+045.8925359.638466.121.1326.6423.0313.7120.9317.0615.4131515100帷幕灌浆坝0+045.89-坝0+077.001630740170.66123.24178.14134.2357.3432.7828.0827.08166100帷幕灌浆坝0+077.00-坝0+100.001226435237.76133.29177.51138.9683.3946.3432.3425.17166100帷幕灌浆坝0+100.00-坝0+120.001021029033.02138.1160.7189.564.238.034.328.021212100帷幕灌浆坝0+120.00-坝0+140.001022029439.54176.4409.6100.219.516.523.013.1帷幕灌浆坝0+140.00-坝0+160.001023037947.71128.6250.495.140.327.015.712.82121210081 帷幕灌浆0+160.00--坝0+180.001022018198.1594.23175.8576.7530.1019.6617.7112.82166100帷幕灌浆0+180.00--坝0+200.001023014830.4269.5488.8872.6847.0716.0814.8911.991661001、单元评定情况该分部工程划分为结合槽混凝土浇筑单元工程31个，左岸灌浆平洞开挖单元工程8个，左岸灌浆平洞锚喷支护单元工程8个，左岸灌浆平洞混凝土浇筑单元工程7个，右岸灌浆平洞开挖单元工程6个，右岸灌浆平洞锚喷支护单元工程6个，右岸灌浆平洞混凝土浇筑单元工程5个，帷幕灌浆单元单元15个，共计单元工程86个，其中15个单元为重要隐蔽单元工程。施工单位自检后，经监理单位复核，评定全部合格，合格率100%，其中单元工程优良78个，优良率90.7%。4.1.5坝体填筑、排水棱体施工方法及监理质量评定分析一、坝体填筑施工方法坝体填筑主要工程量包括：土料工程量约331883m3，利用料工程量工程量约78694m3，反滤料工程量约12476m3。1、利用料施工方法每层填筑虚部60cm,用采用装载机推平至预定厚度及平整度，必要时辅以人工整平，达到平整度要求。测量人员在取样点上测高程。20t自行式振动碾以不大于2.7Km/h的行进速度，32Hz振动频率，在平行于铺料厚度的方向前进后退法振碾。2、土料施工方法81 每层虚铺35cm，采用平土机推平至预定厚度及平整度，测量员人员在取样点上测高程，20t自行式振动碾以不大于2.7Km/h的行进速度，32Hz振动频率，在平行于铺料厚度的方向前进后退法振碾。碾压搭接30cm-50cm。每层压实检测合格后再进行下一层铺土。一、排水棱体施工方法排水棱体工程主要完成工程量：石料工程量约2668m3。每层填筑虚铺厚度60cm,用采用装载机推平至预定厚度及平整度，必要时辅以人工整平，达到平整度要求。测量人员在取样点上测高程。20t自行式振动碾以不大于2.7Km/h的行进速度，32Hz振动频率，在平行于铺料厚度的方向前进后退法振碾。二、监理对坝体填筑、排水棱体的质量评定1、监理单位对坝体填筑的抽检情况（1）跟踪检测坝体填筑跟踪检测23个批次，全部合格。（2）平行检测坝体填筑检测12个批次，全部合格。2、监理单位对排水棱体的抽检情况（1）跟踪检测排水棱体填筑共跟踪检测2个批次，全部合格。（2）平行检测排水棱体填筑检测共1层，全部合格。3、监理对坝体填筑的质量评定本分部工程划分为土料回填单元工程52个，利用料回填单元工程14个，反滤料回填共计单元工程2个，施工单位自评后，经监理单位复核，全部合格，合格率100%，其中单元工程优良62个，优良率91.1%。81 1、监理对排水棱体的质量评定该分部工程划分为排水棱体单元2个单元，共计单元数工程2个。施工单位自评后，经监理单位复核，全部合格，合格率100%，其中单元工程优良2个，优良率100%。4.1.6上游护坡工程施工方法及监理质量评定分析上游护坡工程主要完成工程量：混凝土浇筑量为2187.8m3。一、上游护坡施工方法1、基础清理：将基岩面上的松动岩石撬掉并将杂物、泥土、油污、积水等采用高压风或高压水清除干净。2、钢筋制安施工：钢筋安装顺序：测量放点→制作架立筋→钢筋绑扎焊接→依据图纸检查钢筋根数、间距、型号→验收。钢筋网交叉点的绑扎按设计文件、技术及规范要求绑扎。钢筋安装的型号、规格及安装位置、间距、保护层按设计要求施工。3、模板安装：模板安装前，首先测量放线，关键部位可多设控制点，依据测量成果和施工规范进行安装。模板安装的偏差符合规范要求，模板高程允许偏差为0-5mm,轴线位置偏差±10mm,模板平整度偏差2mm,结构物断面尺寸允许偏差±10mm.4、混凝土浇筑：混凝土入仓前，岩基上的杂物。混凝土浇筑使用插入式振捣器捣实到可能的最大密实度，每一位置的振捣时间以混凝土不再显著下沉，不出现气泡，并开始泛浆时为准。二、监理对上游护坡施工的质量评定该分部工程划分为趾板单元工程1个，混凝土面板浇筑单元工程12个，库区清理单元工程1个，共计14个单元数工程。施工单位自评后，经监理复核，全部合格，合格率100%，其中单元工程优良12个，优良率85.7%。81 4.2放水洞工程4.2.1进口引渠段段施工方法及监理质量评定分析进口引渠段工程主要完成工程量：土、石方开挖工程量约4832m3，混凝土浇筑量为263.2m3，砾石回填量为550m3。一、进口引渠段段施工方法1、开挖施工方法2015年12月2日，开工后，施工单位对开挖前的原始地形进行了复测，并对设计开挖线放样。开挖采用自上而下逐层开挖方法，首先对植被进行清理，清理后即进行覆盖层开挖，覆盖层开挖随边坡开挖进度按高程和坡比分阶段进行，土方边坡采用机械开挖，岩石边坡采用光面爆破。2、混凝土浇筑施工方法基础清理：将基岩面上的松动岩石撬掉并将杂物、泥土、油污、积水等采用高压风或高压水清除干净。（1）钢筋制安施工：钢筋安装顺序：测量放点→制作架立筋→钢筋绑扎焊接→依据图纸检查钢筋根数、间距、型号→验收。（2）钢筋主要采用绑扎和焊接的施工方法，钢筋单面焊接不小于10d，双面焊接不小于5d，钢筋接头相互错开，根据规范（DL/T5169-2013水工混凝土钢筋施工规范）要求，每300个接头抽检一组试件做拉伸试验。钢筋网交叉点的绑扎按设计文件、技术及规范要求绑扎。钢筋安装的型号、规格及安装位置、间距、保护层按设计要求施工。（3）止水带安装：止水带型式、尺寸应满足设计要求，橡胶止水带衔接接头搭接长度不小于10cm。橡胶止水带衔接接头，均需采用与母体相同的焊接材料。保证凹槽部位与伸缩缝位置一致，骑缝布置。埋入混凝土的两翼部分与混凝土紧密结合，浇筑止水片附近混凝土人工振捣密实。81 （1）模板安装：模板安装前，首先测量放线，关键部位可多设控制点，依据测量成果和施工规范进行安装。模板安装的偏差符合规范要求，模板高程允许偏差为0-5mm,轴线位置偏差±10mm,模板平整度偏差2mm,结构物断面尺寸允许偏差±10mm.（2）混凝土浇筑：混凝土入仓前，岩基上的杂物、松动岩石清除并冲洗干净并排干积水，清洗后的基础面在混凝土浇筑前保持洁净和湿润。混凝土分层浇筑，且每层厚度不大于振捣棒有效长度的90％。在浇筑第一层混凝土前，先铺一层2～3cm厚的水泥砂浆。混凝土浇筑使用插入式振捣器捣实到可能的最大密实度，每一位置的振捣时间以混凝土不再显著下沉，不出现气泡，并开始泛浆时为准。1、砾石回填施工方法引渠段两端要分层均匀填筑，砾石填料每层虚部35cm，人工进行填铺。碾压机械采用手扶小型压路机进行碾压，填料与混凝土结合处加强碾压。检测合格后在进行下一层施工。一、监理对放水洞进口引渠段施工的质量评定该分部工程划分为进口引渠段开挖单元工程2个，放水洞进口引渠段混凝土浇筑单元工程6个单元，放水洞进口引渠段砂砾石回填单元工程2个单元，共计10个单元数工程。施工单位自评后，经监理复核，全部合格，合格率100%，其中单元工程优良9个，优良率90.0%。4.2.2放水洞洞身段施工方法及监理质量评定分析放水洞洞身段工程主要完成工程量：洞身段开挖1733m³，放水洞洞身段锚喷支护236m³，放水洞洞身段衬砌浇筑609m³。一、放水洞洞身段施工方法1、洞室开挖施工方法2015年11月7日，分部工程开工后，开挖前先进行了设计开挖线放样。导流放水洞从两边向中间相向掘进，直到贯通。导流放水洞Ⅴ类围岩采用预留核心土环形开挖；土洞由人工用十字稿开挖、周边留20～30cm人工用钢纤修整，分上下台阶开挖，上层开挖1.5m，下层开挖1.8m，上下台阶错开3～4m。出渣时用WZL-60扒渣机装，农用三轮车运至洞外堆积，3m381 装载机装，20t自卸汽车运至弃渣场。1、锚喷支护施工方法放水洞洞身段锚喷支护随开挖及时进行施工，钢支撑在加工厂集中加工，汽车运至现场，人工抬运至工作面，现场随开挖分区分段（循环2m）施工，采用搭高脚手架形成作业平台，进行钢支撑焊接、安装。锚杆采用YT-28手风钻进行造孔，钻孔倾角垂直岩面或按设计要求进行，造孔深度偏差不大于5cm。造孔完成后随即采用高压风水枪将孔内岩屑冲洗干净，然后将孔口封堵密实，防止在施工过程中石硝等杂物落入孔中，锚杆施工采用“先注浆后安装锚杆”的程序施工，注浆采用UBJ-1.8G型注浆机灌注。注浆所用砂浆在现场拌制，其配合比严格按确定的配合比执行。混凝土喷射采用湿喷法，其配合比以试验室提供的配料单为准。喷射混凝土采取分段分片分层由下至上进行，喷射时，喷头与坡面垂直，喷距控制在0.6m～1.2m范围，采用正确的螺旋形轨迹喷射施工。喷射时先找平受喷面的凹处，再将喷头成螺旋形缓慢均匀移动，每圈压前面半圈，绕圈直径约30cm，使喷出的混凝土层面平顺光滑。为了减少回弹量，不断调整气压与水压，确保喷射混凝土与岩面紧贴。分层喷射时，后一层应在前一层混凝土终凝后立即进行，若终凝1h后再行喷射，应先用风水清洗喷层面。喷射作业应紧跟开挖工作面，混凝土终凝至下一循环放炮时间不少于3h。2、混凝土浇筑施工方法（1）基础清理：将基岩面上的松动岩石撬掉并将杂物、泥土、油污、积水等采用高压风或高压水清除干净，大量积水采用污水泵排除。（2）钢筋制安施工：钢筋安装顺序：测量放点→制作架立筋→钢筋绑扎焊接→依据图纸检查钢筋根数、间距、型号→验收。钢筋主要采用绑扎和焊接的施工方法，钢筋单面焊接不小于10d，双面焊接不小于5d，钢筋接头相互错开，根据规范（DL/T5169-2013水工混凝土钢筋施工规范）要求，每300个接头抽检一组试件做拉伸试验。钢筋网交叉点的绑扎按设计文件、技术及规范要求绑扎。钢筋安装的型号、规格及安装位置、间距、保护层按设计要求施工。81 （1）止水带安装：止水带型式、尺寸应满足设计要求，橡胶止水带衔接接头搭接长度不小于10cm。橡胶止水带衔接接头，均需采用与母体相同的焊接材料。保证凹槽部位与伸缩缝位置一致，骑缝布置。埋入混凝土的两翼部分与混凝土紧密结合，浇筑止水片附近混凝土人工振捣密实。（2）模板安装：模板安装前，首先测量放线，关键部位可多设控制点，依据测量成果和施工规范进行安装。模板安装的偏差符合规范要求，模板高程允许偏差为0-5mm,轴线位置偏差±10mm,模板平整度偏差2mm,结构物断面尺寸允许偏差±10mm.（3）混凝土浇筑：混凝土入仓前，岩基上的杂物、松动岩石清除并冲洗干净并排干积水，清洗后的基础面在混凝土浇筑前保持洁净和湿润。混凝土分层浇筑，且每层厚度不大于振捣棒有效长度的90％。在浇筑第一层混凝土前，先铺一层2～3cm厚的水泥砂浆。混凝土浇筑使用插入式振捣器捣实到可能的最大密实度，每一位置的振捣时间以混凝土不再显著下沉，不出现气泡，并开始泛浆时为准。1、回填灌浆施工方法采用气腿式风钻通过预埋管钻孔，孔深深入岩石10cm。（1）灌浆a)灌浆方式：采用纯压式。b)灌浆按划分的灌浆区段，排间分两序加密进行，Ⅱ序孔为顶孔。灌浆施工自低处孔开始，向洞顶孔推进。同一区段内的同一次序孔全部钻出后，再进行灌浆。c)灌浆压力和浆液水灰比：灌浆压力和浆液水灰比按施工图纸的要求或监理人的指示确定。一序孔和二序孔灌注水灰比为0.5：1的水泥浆。d)灌浆结束标准：在规定设计压力下，灌浆孔停止吸浆，并继续灌注10min后即可结束。（2）封孔灌浆结束后，采用干硬性水泥砂浆将钻孔封填密实，孔口压抹齐平。81 （1）质量检查灌浆结束后，达到龄期后同监理人进行灌浆质量的检查，其检查内容和方法如下：a)回填灌检查孔布置在顶拱中心线上脱空较大和灌浆情况异常的部位。每个单元布置一个检查孔，并深入围岩10cm。b)钻孔注浆法检查方法：采用单孔和双孔联通两种方法。c)检查孔注浆试验结束后，采用干硬性水泥砂浆将钻孔封填密实，孔口压抹齐平。一、监理对放水洞洞身段的质量评定1、监理单位抽检情况锚杆拉拔力跟踪检测4组（12根），实测拉拔力35KN，全部合格。2、单元评定情况该分部工程划分为放水洞洞身段开挖单元工程16个，放水洞洞身段锚喷支护单元工程16个，放水洞洞身段混凝土浇筑单元工程36个，回填灌浆单元工程18个，共计86个单元工程。施工单位自评后，经监理单位复核，全部合格，合格率100%，其中单元工程优良79个，优良率91.9%。4.2.3放水洞出口段施工方法及监理质量评定分析放水洞出口引渠段工程主要完成工程量：土、石方开挖工程量约10407m3，混凝土浇筑量为839m3，砾石回填量为1310m3。一、放水洞出口引渠段施工方法1、开挖施工方法81 2015年11月6日，开工后，施工单位对开挖前的原始地形进行了复测，并对设计开挖线放样。开挖采用自上而下逐层开挖方法，首先对植被进行清理，清理后即进行覆盖层开挖，覆盖层开挖随边坡开挖进度按高程和坡比分阶段进行，土方边坡采用机械开挖，岩石边坡采用光面爆破。1、混凝土浇筑施工方法（1）基础清理：将基岩面上的松动岩石撬掉并将杂物、泥土、油污、积水等采用高压风或高压水清除干净。（2）钢筋制安施工：钢筋安装顺序：测量放点→制作架立筋→钢筋绑扎焊接→依据图纸检查钢筋根数、间距、型号→验收。钢筋主要采用绑扎和焊接的施工方法，钢筋单面焊接不小于10d，双面焊接不小于5d，钢筋接头相互错开，根据规范（DL/T5169-2013水工混凝土钢筋施工规范）要求，每300个接头抽检一组试件做拉伸试验。钢筋网交叉点的绑扎按设计文件、技术及规范要求绑扎。钢筋安装的型号、规格及安装位置、间距、保护层按设计要求施工。（3）止水带安装：止水带型式、尺寸应满足设计要求，橡胶止水带衔接接头搭接长度不小于10cm。橡胶止水带衔接接头，均需采用与母体相同的焊接材料。保证凹槽部位与伸缩缝位置一致，骑缝布置。埋入混凝土的两翼部分与混凝土紧密结合，浇筑止水片附近混凝土人工振捣密实。（4）模板安装：模板安装前，首先测量放线，关键部位可多设控制点，依据测量成果和施工规范进行安装。模板安装的偏差符合规范要求，模板高程允许偏差为0-5mm,轴线位置偏差±10mm,模板平整度偏差2mm,结构物断面尺寸允许偏差±10mm.（5）混凝土浇筑：混凝土入仓前，岩基上的杂物、松动岩石清除并冲洗干净并排干积水，清洗后的基础面在混凝土浇筑前保持洁净和湿润。混凝土分层浇筑，且每层厚度不大于振捣棒有效长度的90％。在浇筑第一层混凝土前，先铺一层2～3cm厚的水泥砂浆。混凝土浇筑使用插入式振捣器捣实到可能的最大密实度，每一位置的振捣时间以混凝土不再显著下沉，不出现气泡，并开始泛浆时为准。2、砾石回填施工方法81 引渠段两端要分层均匀填筑，砾石填料每层虚部35cm，人工进行填铺。碾压机械采用手扶小型压路机进行碾压，填料与混凝土结合处加强碾压。检测合格后在进行下一层施工。一、监理对放水洞出口段的质量评定该分部工程划分为放水洞出口段开挖单元工程5个，放水洞出口段混凝土浇筑单元工程8个，放水洞出口段砂砾石回填单元工程4个，共计单元数工程17个。施工单位自评后，经监理单位复核，全部合格，合格率100%，其中单元工程优良13个，优良率76.5%。4.2.4放水塔施工方法及监理质量评定分析放水塔工程主要完成工程量：放水塔混凝土量为674m3，放水塔闸房109.7㎡，放水塔交通桥混凝土量135.08m3。一、混凝土浇筑施工1、基础清理：将基岩面上的松动岩石撬掉并将杂物、泥土、油污、积水等采用高压风或高压水清除干净。2、钢筋制安施工：钢筋安装顺序：测量放点→制作架立筋→钢筋绑扎焊接→依据图纸检查钢筋根数、间距、型号→验收。3、钢筋主要采用绑扎和焊接的施工方法，钢筋单面焊接不小于10d，双面焊接不小于5d，钢筋接头相互错开，根据规范（DL/T5169-2013水工混凝土钢筋施工规范）要求，每300个接头抽检一组试件做拉伸试验。钢筋网交叉点的绑扎按设计文件、技术及规范要求绑扎。钢筋安装的型号、规格及安装位置、间距、保护层按设计要求施工。4、止水带安装：止水带型式、尺寸应满足设计要求，橡胶止水带衔接接头搭接长度不小于10cm。橡胶止水带衔接接头，均需采用与母体相同的焊接材料。保证凹槽部位与伸缩缝位置一致，骑缝布置。埋入混凝土的两翼部分与混凝土紧密结合，浇筑止水片附近混凝土人工振捣密实。5、模板安装：模板安装前，首先测量放线，关键部位可多设控制点，依据测量成果和施工规范进行安装。模板安装的偏差符合规范要求，模板高程允许偏差为0-5mm,轴线位置偏差±10mm,模板平整度偏差2mm,结构物断面尺寸允许偏差±10mm.81 1、混凝土浇筑：混凝土入仓前，岩基上的杂物、松动岩石清除并冲洗干净并排干积水，清洗后的基础面在混凝土浇筑前保持洁净和湿润。混凝土分层浇筑，且每层厚度不大于振捣棒有效长度的90％。在浇筑第一层混凝土前，先铺一层2～3cm厚的水泥砂浆。混凝土浇筑使用插入式振捣器捣实到可能的最大密实度，每一位置的振捣时间以混凝土不再显著下沉，不出现气泡，并开始泛浆时为准。一、监理对放水塔施工的质量评定该分部工程划分为放水塔基础开挖与处理单元工程1个，放水塔混凝土浇筑单元工程11个，放水塔闸房单元工程7个，放水塔交通桥混凝土浇筑单元工程4个，共计23个单元数工程，其中隐蔽单元工程2个。施工单位自评后，经监理复核，全部合格，合格率100%，其中单元工程优良21个，优良率91.3%。4.2.5金结安装施工方法及监理质量评定分析坝基开挖与处理工程主要完成工程量：液压启闭机一台、固定卷扬式启闭机一台，拦污栅2扇，闸门3扇，球阀2台。一、金结安装施工1、液压启闭机安装液压启闭机吊装利用事先在闸室顶预埋的吊环作为吊点，采用手拉葫芦进行吊装。首先安装液压启闭机缸体，然后穿轴连接闸门吊耳与吊杆关节部位，依次安装油缸、机架，液压泵等，油缸、机架、液压泵站及管路等。验收合格后进行各项调试，检查闸门及启闭机、电器设备的运行情况，待系统运行达到标准后完成安装。2、固定卷扬式启闭机安装（1）安装时用水准仪测启闭机的机架及底座的高程，根据放好的启闭机中心线、安装完工后门槽中心线及启闭机吊点中心线为基准调整启闭机的纵、横中心。先将启闭机粗调至设计位置再进行细调。用水准仪结合水平尺测量启闭机的水平度，将启闭机调至设计高程位置。81 （1）根据出厂说明书灌注润滑油、脂；对电气控制回路进行模拟联动试验，合格后用电机带动传动机构动作，检查传动机构运行过程中有无异常，转动部分运行平稳，变速器无异常声响，变速器甩油情况良好，电动机三相电流平衡。（2）检验完成后进行钢丝绳缠绕工作，缠绕前根据闸门提升高度计算出钢丝绳的长度，钢丝绳缠绕在滑轮组上的缠绕方向按照出厂技术资料进行。1、闸门安装（1）闸门安装前，按施工图纸全面检查安装部位的情况，设备构件和零部件的完整性。对重要构件和部件要通过预拼装进行检查。闸门的滑块、滚轮、水封及门叶的几何尺寸均符合施工图纸和规范的规定。门叶表面漆膜完好。（2）闸门主支承部件的安装调整工作在门叶结构拼装焊接完毕，经过测量校正合格后方能进行。安装时先将橡皮按需要的长度胶合好，再与水封压板一起配钻螺栓孔。橡胶水封的螺栓孔，要采用专用空心钻头套孔，不准采用冲压法和热烫法加工。（3）闸门拼装完毕并检验合格后，安装前检查、清除门槽埋件表面和门叶上的所有杂物，清除不锈钢止水板表面的水泥浆。滑道支承面涂抹润滑脂，滚轮轴承处灌注润滑脂。一、监理对金结安装施工的质量评定1、监理单位抽检情况对于金结安装，启闭机安装共抽检14点，合格数14点，合格率100%，闸门门体安装共抽检24点，合格数24点，合格率100%，拦污栅安装共抽检22点，合格22点，合格率100%，闸门安装共抽检144点，合格144点，合格率100%。2、单元评定情况该分部工程划分为闸门门体安装单元工程3个，闸门安装单元工程3个，启闭机单元工程2个，拦污栅单元工程2个，压力钢管单元工程1个，球阀安装单元工程1个，伸缩节单元工程1个，共计13个单元工程。施工单位自评后，经监理单位复核，全部合格，合格率100%，其中单元工程优良12个，优良率92.3%。81 4.3溢洪洞工程进口引渠段工程主要完成工程量：土、石方开挖工程量约19583m3，混凝土浇筑量为3064m3，砾石回填量为727m3，草皮护坡444㎡。4.3.1溢洪洞进口段施工方法及监理质量评定分析一、溢洪洞进口段施工1、开挖施工方法2016年01月04日，开工后，施工单位对开挖前的原始地形进行了复测，并对设计开挖线放样。开挖采用自上而下逐层开挖方法，首先对植被进行清理，清理后即进行覆盖层开挖，覆盖层开挖随边坡开挖进度按高程和坡比分阶段进行，土方边坡采用机械开挖，岩石边坡采用光面爆破。2、混凝土浇筑施工方法（1）基础清理：将基岩面上的松动岩石撬掉并将杂物、泥土、油污、积水等采用高压风或高压水清除干净。（2）钢筋制安施工：钢筋安装顺序：测量放点→制作架立筋→钢筋绑扎焊接→依据图纸检查钢筋根数、间距、型号→验收。钢筋主要采用绑扎和焊接的施工方法，钢筋单面焊接不小于10d，双面焊接不小于5d，钢筋接头相互错开，根据规范（DL/T5169-2013水工混凝土钢筋施工规范）要求，每300个接头抽检一组试件做拉伸试验。钢筋网交叉点的绑扎按设计文件、技术及规范要求绑扎。钢筋安装的型号、规格及安装位置、间距、保护层按设计要求施工。（3）止水带安装：止水带型式、尺寸应满足设计要求，橡胶止水带衔接接头搭接长度不小于10cm。橡胶止水带衔接接头，均需采用与母体相同的焊接材料。保证凹槽部位与伸缩缝位置一致，骑缝布置。埋入混凝土的两翼部分与混凝土紧密结合，浇筑止水片附近混凝土人工振捣密实。81 （1）模板安装：模板安装前，首先测量放线，关键部位可多设控制点，依据测量成果和施工规范进行安装。模板安装的偏差符合规范要求，模板高程允许偏差为0-5mm,轴线位置偏差±10mm,模板平整度偏差2mm,结构物断面尺寸允许偏差±10mm.（2）混凝土浇筑：混凝土入仓前，岩基上的杂物、松动岩石清除并冲洗干净并排干积水，清洗后的基础面在混凝土浇筑前保持洁净和湿润。混凝土分层浇筑，且每层厚度不大于振捣棒有效长度的90％。在浇筑第一层混凝土前，先铺一层2～3cm厚的水泥砂浆。混凝土浇筑使用插入式振捣器捣实到可能的最大密实度，每一位置的振捣时间以混凝土不再显著下沉，不出现气泡，并开始泛浆时为准。1、砾石回填施工方法溢洪洞进口段两端要分层均匀填筑，砾石填料每层虚部35cm，人工进行填铺。碾压机械采用手扶小型压路机进行碾压，填料与混凝土结合处加强碾压。检测合格后在进行下一层施工。一、监理对溢洪洞进口段施工的质量评定1、监理单位抽检情况锚杆拉拔力跟踪检测2组（6根），实测拉拔力79.2KN，全部合格。锚杆拉拔力平行检测1组（3根），实测拉拔力76KN，全部合格。2、单元评定情况该分部工程划分为溢洪洞进口段开挖单元工程3个，溢洪洞进口段支护单元工程3个，溢洪洞进口段混凝土浇筑单元工程3个单元，溢洪洞进口段砂砾石回填单元工程3个单元，溢洪洞进口段植草单元工程1个，砂浆砌石单元工程1个，共计14个单元数工程。经施工单位自评，监理复核，全部合格，合格率100%，其中单元工程优良12个，优良率85.7%。4.3.2溢洪洞洞身段施工方法及监理质量评定分析溢洪洞洞身段工程主要完成工程量：溢洪洞身段开挖3408m³，溢洪洞洞洞身段锚喷支护221m³，溢洪洞洞身段衬砌浇筑1017m³。81 一、溢洪洞洞身段施工1、洞室开挖施工方法2016年03月15日，分部工程开工后，开挖前先进行了设计开挖线放样。溢洪洞从一边掘进，直到贯通。溢洪洞开挖出渣时用WZL-60扒渣机装，农用三轮车运至洞外堆积，3m3装载机装，20t自卸汽车运至弃渣场。2、锚喷支护施工方法洞身段锚喷支护随开挖及时进行施工，钢支撑在加工厂集中加工，汽车运至现场，人工抬运至工作面，现场随开挖分区分段（循环2m）施工，采用搭高脚手架形成作业平台，进行钢支撑焊接、安装。锚杆采用YT-28手风钻进行造孔，钻孔倾角垂直岩面或按设计要求进行，造孔深度偏差不大于5cm。造孔完成后随即采用高压风水枪将孔内岩屑冲洗干净，然后将孔口封堵密实，防止在施工过程中石硝等杂物落入孔中，锚杆施工采用“先注浆后安装锚杆”的程序施工，注浆采用UBJ-1.8G型注浆机灌注。注浆所用砂浆在现场拌制，其配合比严格按确定的配合比执行。混凝土喷射采用湿喷法，其配合比以试验室提供的配料单为准。喷射混凝土采取分段分片分层由下至上进行，喷射时，喷头与坡面垂直，喷距控制在0.6m～1.2m范围，采用正确的螺旋形轨迹喷射施工。喷射时先找平受喷面的凹处，再将喷头成螺旋形缓慢均匀移动，每圈压前面半圈，绕圈直径约30cm，使喷出的混凝土层面平顺光滑。为了减少回弹量，不断调整气压与水压，确保喷射混凝土与岩面紧贴。分层喷射时，后一层应在前一层混凝土终凝后立即进行，若终凝1h后再行喷射，应先用风水清洗喷层面。喷射作业应紧跟开挖工作面，混凝土终凝至下一循环放炮时间不少于3h。3、混凝土浇筑施工方法（1）基础清理：将基岩面上的松动岩石撬掉并将杂物、泥土、油污、积水等采用高压风或高压水清除干净，大量积水采用污水泵排除。（2）81 钢筋制安施工：钢筋安装顺序：测量放点→制作架立筋→钢筋绑扎焊接→依据图纸检查钢筋根数、间距、型号→验收。钢筋主要采用绑扎和焊接的施工方法，钢筋单面焊接不小于10d，双面焊接不小于5d，钢筋接头相互错开，根据规范（DL/T5169-2013水工混凝土钢筋施工规范）要求，每300个接头抽检一组试件做拉伸试验。钢筋网交叉点的绑扎按设计文件、技术及规范要求绑扎。钢筋安装的型号、规格及安装位置、间距、保护层按设计要求施工。（1）止水带安装：止水带型式、尺寸应满足设计要求，橡胶止水带衔接接头搭接长度不小于10cm。橡胶止水带衔接接头，均需采用与母体相同的焊接材料。保证凹槽部位与伸缩缝位置一致，骑缝布置。埋入混凝土的两翼部分与混凝土紧密结合，浇筑止水片附近混凝土人工振捣密实。（2）模板安装：模板安装前，首先测量放线，关键部位可多设控制点，依据测量成果和施工规范进行安装。模板安装的偏差符合规范要求，模板高程允许偏差为0-5mm,轴线位置偏差±10mm,模板平整度偏差2mm,结构物断面尺寸允许偏差±10mm.（3）混凝土浇筑：混凝土入仓前，岩基上的杂物、松动岩石清除并冲洗干净并排干积水，清洗后的基础面在混凝土浇筑前保持洁净和湿润。混凝土分层浇筑，且每层厚度不大于振捣棒有效长度的90％。在浇筑第一层混凝土前，先铺一层2～3cm厚的水泥砂浆。混凝土浇筑使用插入式振捣器捣实到可能的最大密实度，每一位置的振捣时间以混凝土不再显著下沉，不出现气泡，并开始泛浆时为准。1、回填灌浆施工方法采用气腿式风钻通过预埋管钻孔，孔深深入岩石10cm。（1）灌浆a)灌浆方式：采用纯压式。b)灌浆按划分的灌浆区段，排间分两序加密进行，Ⅱ序孔为顶孔。灌浆施工自低处孔开始，向洞顶孔推进。同一区段内的同一次序孔全部钻出后，再进行灌浆。c)81 灌浆压力和浆液水灰比：灌浆压力和浆液水灰比按施工图纸的要求或监理人的指示确定。一序孔和二序孔灌注水灰比为0.5：1的水泥浆。a)灌浆结束标准：在规定设计压力下，灌浆孔停止吸浆，并继续灌注10min后即可结束。（1）封孔灌浆结束后，采用干硬性水泥砂浆将钻孔封填密实，孔口压抹齐平。（2）质量检查灌浆结束后，达到龄期后同监理人进行灌浆质量的检查，其检查内容和方法如下：a)回填灌检查孔布置在顶拱中心线上脱空较大和灌浆情况异常的部位。每个单元布置一个检查孔，并深入围岩10cm。b)钻孔注浆法检查方法：采用单孔和双孔联通两种方法。c)检查孔注浆试验结束后，采用干硬性水泥砂浆将钻孔封填密实，孔口压抹齐平。一、监理对溢洪洞洞身段施工的质量评定1、监理单位抽检情况锚杆拉拔力跟踪检测1组（3根），实测拉拔力35KN，全部合格。锚杆拉拔力平行检测1组（3根），实测拉拔力35KN，全部合格。2、单元评定情况本分部工程划分为溢洪洞洞身段开挖单元工程13个，溢洪洞洞身段锚喷支护单元工程13个，溢洪洞洞身段混凝土浇筑单元工程31个，回填灌浆单元工程15个单元，共计单元数工程72个。施工单位自评后，经监理单位复核，全部合格，合格率100%，其中单元工程优良62个，优良率86.6%。4.3.3溢洪洞出口段施工方法及监理质量评定分析溢洪洞出口段工程主要完成工程量：土、石方开挖工程量约5401m3，混凝土浇筑量为978m3，砾石回填量为295m3，宾格石笼198m3。81 一、.溢洪洞出口段施工1、开挖施工方法2016年01月02日，开工后，施工单位对开挖前的原始地形进行了复测，并对设计开挖线放样。开挖采用自上而下逐层开挖方法，首先对植被进行清理，清理后即进行覆盖层开挖，覆盖层开挖随边坡开挖进度按高程和坡比分阶段进行，土方边坡采用机械开挖，岩石边坡采用光面爆破。2、混凝土浇筑施工方法（1）基础清理：将基岩面上的松动岩石撬掉并将杂物、泥土、油污、积水等采用高压风或高压水清除干净。（2）钢筋制安施工：钢筋安装顺序：测量放点→制作架立筋→钢筋绑扎焊接→依据图纸检查钢筋根数、间距、型号→验收。钢筋主要采用绑扎和焊接的施工方法，钢筋单面焊接不小于10d，双面焊接不小于5d，钢筋接头相互错开，根据规范（DL/T5169-2013水工混凝土钢筋施工规范）要求，每300个接头抽检一组试件做拉伸试验。钢筋网交叉点的绑扎按设计文件、技术及规范要求绑扎。钢筋安装的型号、规格及安装位置、间距、保护层按设计要求施工。（3）止水带安装：止水带型式、尺寸应满足设计要求，橡胶止水带衔接接头搭接长度不小于10cm。橡胶止水带衔接接头，均需采用与母体相同的焊接材料。保证凹槽部位与伸缩缝位置一致，骑缝布置。埋入混凝土的两翼部分与混凝土紧密结合，浇筑止水片附近混凝土人工振捣密实。（4）模板安装：模板安装前，首先测量放线，关键部位可多设控制点，依据测量成果和施工规范进行安装。模板安装的偏差符合规范要求，模板高程允许偏差为0-5mm,轴线位置偏差±10mm,模板平整度偏差2mm,结构物断面尺寸允许偏差±10mm.（5）81 混凝土浇筑：混凝土入仓前，岩基上的杂物、松动岩石清除并冲洗干净并排干积水，清洗后的基础面在混凝土浇筑前保持洁净和湿润。混凝土分层浇筑，且每层厚度不大于振捣棒有效长度的90％。在浇筑第一层混凝土前，先铺一层2～3cm厚的水泥砂浆。混凝土浇筑使用插入式振捣器捣实到可能的最大密实度，每一位置的振捣时间以混凝土不再显著下沉，不出现气泡，并开始泛浆时为准。1、砾石回填施工方法溢洪洞进口段两端要分层均匀填筑，砾石填料每层虚部35cm，人工进行填铺。碾压机械采用手扶小型压路机进行碾压，填料与混凝土结合处加强碾压。检测合格后在进行下一层施工。一、监理对溢洪洞出口段施工的质量评定1、监理单位抽检情况锚杆拉拔力检测1组（3根），实测拉拔力79.2KN,全部合格。2、单元评定情况该分部工程划分为溢洪洞进口段开挖单元工程4个，溢洪洞进口段支护单元工程3个，溢洪洞进口段混凝土浇筑单元工程4个单元，溢洪洞进口段砂砾石回填单元工程4个单元，溢洪洞进口段植草单元工程1个，溢洪洞出口段宾格石笼单元工程1个，共计17个单元数工程。施工单位自评后，经监理复核，全部合格，合格率100%，其中单元工程优良15个，优良率88.2%。5混凝土缺陷处理一、缺陷类型在每个仓位模板拆除后，由施工单位质量检验人员和施工技术员会同监理工程师，对仓位的质量缺陷进行检查，确定缺陷的类型，处理方式。根据检查结果，x水库大坝工程混凝土主要外观缺陷类型为蜂窝、麻面、接缝错台、以及模板拆除造成的棱角损伤等类型，混凝土表面应无表面、深层及贯穿裂缝。二、缺陷处理方法81 1、蜂窝、麻面处理时，缺陷位置如有疏松混凝土，先将其完全凿除，并用钢丝刷刷，然后冲洗干净，充分湿润24h后采用浓水泥浆修补。2、接缝错台采用砂轮打磨机，将错台位置打磨平顺。3、掉角在拆模后，对掉角部位充分湿润，先抹浓水泥浆，再利用同标号砂浆补齐。4、缺陷处理尽早进行，以保证处理后的混凝土面与原混凝土牢固粘结，色泽一致，无明显的痕迹。一、处理结果由施工质检员对已处理后的外观缺陷的处理情况进行检查，确认处理完毕后，监理工程师组织相关单位进行外观验收。6.对尾留工程施工安排的意见计划至2017年8月份，大坝所有未完成项目均要按合同规定，完成工程建设内容，并归还临时征用的施工用地，做好环境恢复工作。7.监理对施工质量的评价意见在全体参建单位的共同努力下，x水库工程按合同要求于2017年7月20日蓄水验收，上水库各建筑物的运行情况良好。工程在建设过程中未发生过责任事故。历次验收质量监督巡查的意见均已落实或施工完毕，验收合格。所有参加评定的水工建筑、金属结构与电气工程制作安装分部及单位工程评定为优良。81
