住宅楼组团工程临时用电施工组织设计

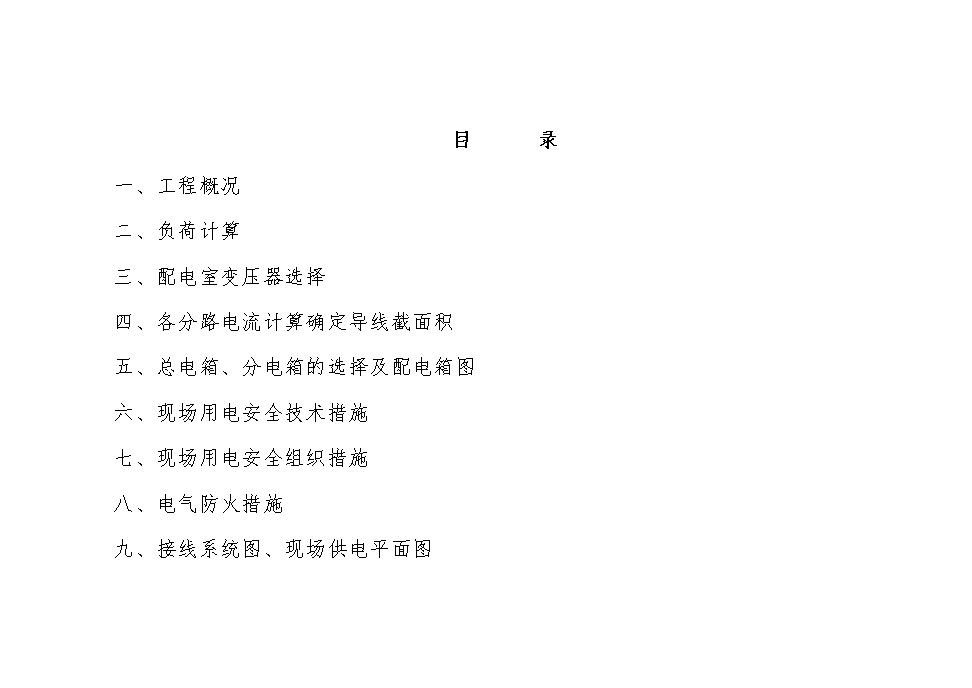

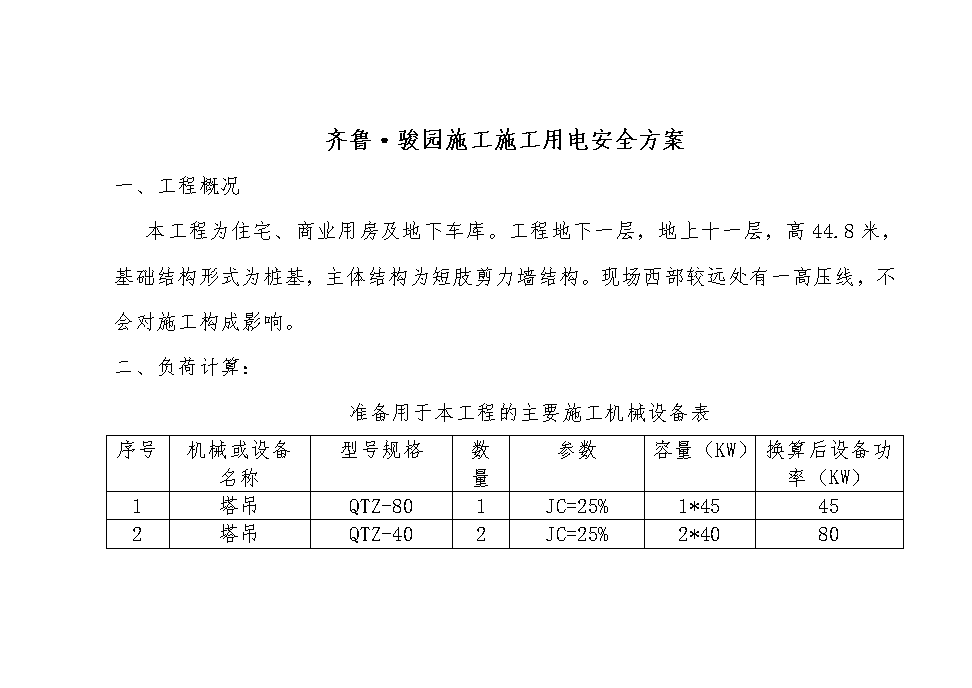

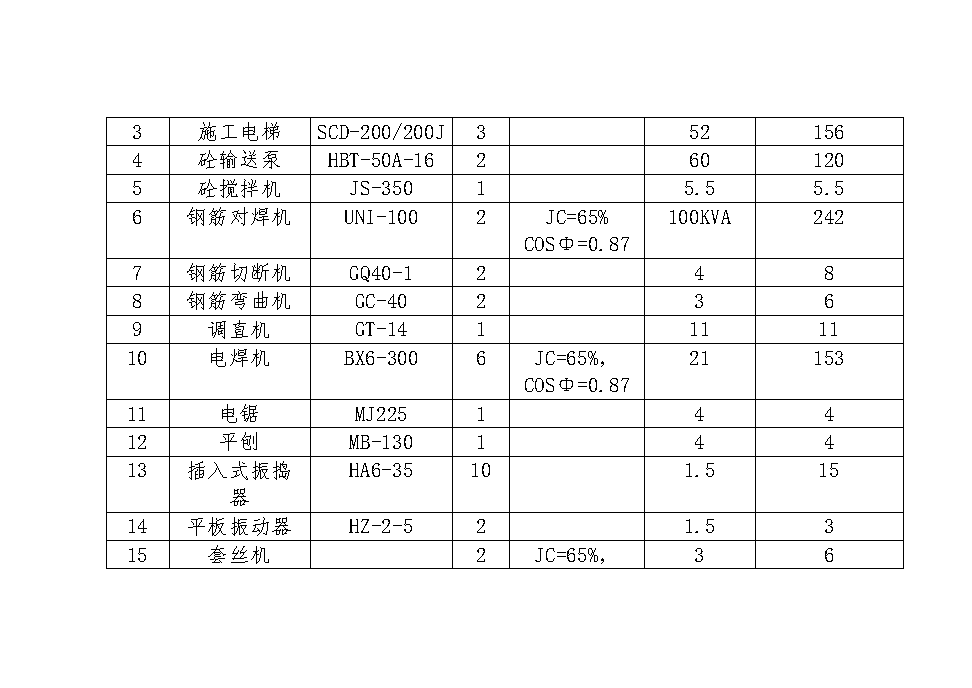

目录一、工程概况二、负荷计算三、配电室变压器选择四、各分路电流计算确定导线截面积五、总电箱、分电箱的选择及配电箱图六、现场用电安全技术措施七、现场用电安全组织措施八、电气防火措施九、接线系统图、现场供电平面图 齐鲁·骏园施工施工用电安全方案一、工程概况本工程为住宅、商业用房及地下车库。工程地下一层，地上十一层，高44.8米，基础结构形式为桩基，主体结构为短肢剪力墙结构。现场西部较远处有一高压线，不会对施工构成影响。二、负荷计算：准备用于本工程的主要施工机械设备表序号机械或设备名称型号规格数量参数容量（KW）换算后设备功率（KW）1塔吊QTZ-801JC=25%1*45452塔吊QTZ-402JC=25%2*4080 3施工电梯SCD-200/200J3521564砼输送泵HBT-50A-162601205砼搅拌机JS-35015.55.56钢筋对焊机UNI-1002JC=65%COSΦ=0.87100KVA2427钢筋切断机GQ40-12488钢筋弯曲机GC-402369调直机GT-141111110电焊机BX6-3006JC=65%，COSΦ=0.872115311电锯MJ22514412平刨MB-13014413插入式振捣器HA6-35101.51514平板振动器HZ-2-521.5315套丝机2JC=65%，36 COSΦ=0.8716高压水泵QY-153380V5.516.517食堂蒸饭机KZ-2002380V183618镝灯照明DD-35006380V3.525.219施工用照明15220V11520办公室照明15220V5001021食堂宿舍40220V602.422合计1036解：不同暂载率用电设备的容量换算不同设备暂载率的容量换算1号设备：Pe=2Pe√JC=2*45*√0.25=45KW2号设备：Pe=2Pe√JC=2*40*√0.25=40KW 6号设备：Pe＝Se√JCCOSФ=100*√0.65*0.87=70.12KW10号设备：Pe=Se√JCCOSФ=21*√0.65*0.87=14.7KW注：由于该工程单相负荷大于总负荷的15%，故以下设备均应再乘以√3，分别得6号设备：70.12*√3=121.5KW，10号设备：14.7*√3=25.5KW三、配电室变压器选择根据现场用电设备的技术参数计算总负荷，确定变压器容量，除照明用电外，所有用电设备的容量为：∑P=125+156+125.5+242+345+42.5=1036KW由公式求得计算负荷为：PJS1=KW∑P=0.45*1036=466.2KWQJS=PJSLtgФ=466.2*1.33=620KVAR SJS1=√PJS12+QJS12=√466.22+6202=775.6KVA照明用电计算负荷为：PJS2=25.2+1.6+20=46.8KVA取：日光灯、高压水银灯的COSФ为0.55，即tgФ=1.52，则：Qj=26.8*1.52=40.7KVARSj=20+40.7=60.7KVA整个施工现场的所有用电设备的总容量为：Sj=√(466+20)2+(620+26.8)2=809KVAΔ62B=0.08Sj=0.08*809=64.7KVAΔPB=0.02*380=16.18KVA ΔSB=16.18+64.7=80.8KVA电力变压器的容量主要依据SJ的量值和ΔSB的值来选择，还应考虑变压器经济运行的容量。查表可采用SJ-400/10电力变压器二台。四、各分路电流计算确定导线截面积：现场供电总电箱位于新建建筑物的西侧位置，由箱式变压器低压侧开关引出三路至三台总电箱，分8路为施工现场、办公室、食堂、宿舍供电。其具体分路电流计算、电缆线截面选择如下：（分箱位置见供电平面图）A：1路导线截面的选择：总电箱至分电箱线距为35米 。线路用电设备：木工电锯一台（4KW），电平刨一台（5.5KW），搅拌机一台（5.5KW），电焊机二台（25.5*2KW），套丝机二台（6KW），照明灯三台（1.5KW）。供电负荷计算：S1电动机=k1∑p1/(η*cosρ)=0.8*21*0.73/（0.86*0.6）=29.7KVAS2电焊机=k2∑S2=25.5*2=51KVAS3照明=k3∑p3/cosφ=1*1.5/1=1.5KVA∑S=k∑(S1+S2+S3)=0.7*(30+51+1.5)=57.5KVAIJS=∑S/(√3*380)=87A,按导线容许电流选择YX335+2*16。B：2路导线截面选择总箱至分电箱线距为120米。线路用电设备：塔吊一台（40KVA），砼泵车一台（60KW），施工电梯一台（52KW），电焊机二台（21KVA*2），振动电机6台（1.5KW*6），高压水泵一台（7.5KW），照明灯5盏（1KW*5），镝灯2盏（3.5KW*2）。 供电负荷计算：S1电动机=0.8*168.5*0.73/（0.86*0.6）=190KVAS2电焊机=0.65*42=27.3KVAS3照明=1KVA∑S=k∑(S1+S2+S3)=0.5*（190+27.3+9.6）=114KVAIJS=∑S/(√3*380)=173A按导线容许电流选择YX3*70+2*35C：3路导线截面选择总箱至分电箱线距为105米。线路用电设备：钢筋对焊机2台（100KVA*2），切断机2台（4KVA*2），弯曲机2台（3KVA*2），调直机一台（11KW），电焊机一台（21KVA），照明灯一台（1KVA），切割机一台（2.2KW）。 供电负荷计算：S1电动机=k1∑p1/(η*cosρ)=0.8*27.2*0.73/（0.86*0.6）=31KVAS2电焊机=k2∑S2=0.6*（200+21）=133KVAS3照明=k3=1KVA∑S=k∑(S1+S2+S3)=0.7*（31+133+1）=115.5KVAIJS=∑S/(√3*380)=175A按导线容许电流选择YX3*70+2*35D：4路导线截面选择总箱至分电箱线距为180米。 线路供电设备：塔吊一台（40KW），电梯一台（52KW），砼泵车一台（60KW），电焊机2台（21KVA*2），水泵一台（5.5KW），振动电机6台（1.5*6KW），照明灯5盏（1KW*5），镝灯2盏（3.5KW*2）。供电负荷计算：S1电动机=k1∑p1/(η*cosρ)=0.8*166.5*0.73/（0.86*0.6）=188KVAS2电焊机=k2∑S2=0.6*42=25.2KVAS3照明=k3=12KVA∑S=k∑(S1+S2+S3)=0.5*（188+25.2+12）=112KVAIJS=∑S/(√3*380)=171A按导线容许电流选择YX3*70+2*35E：5路导线截面选择 总箱至分电箱线距为90米。线路供电设备：塔吊一台（45KW），施工电梯一台（52KW），砼泵车一台（60KW），电焊机2台（21KVA*2），水泵一台（5.5KW），振动电机6台（1.5KW*6），照明灯5盏（1*5KVA），镝灯2台（3.5KW*2）。供电负荷计算：S1电动机=k1∑p1/(η*cosρ)=0.8*171.5*0.73/（0.86*0.6）=194KVAS2电焊机=k2∑S2=0.6*42=25.2KVAS3照明=k3=12KVA∑S=k∑(S1+S2+S3)=0.5*（194+25.2+12）=116KVAIJS=∑S/(√3*380)=176A按导线容许电流选择YX3*70+2*25。 F：6路导线截面选择总箱至分电箱线距为65米。线路供电设备：砼泵车一台（60KW），电焊机3台（21KVA*3），水泵一台（5.5KW），振动电机6台（1.5KW*6），打夯机2台（3KW*2），照明灯5盏（1*5KVA），镝灯一台（3.5KW）。供电负荷计算：S1电动机=k1∑p1/(η*cosρ)=0.8*80.5*0.73/（0.86*0.6）=91KVAS2电焊机=k2∑S2=0.6*63=37.8KVAS3照明=k3=8.5KVA∑S=k∑(S1+S2+S3)=0.5*（91+37.8+8.5）=68.7KVAIJS=∑S/(√3*380)=104A 按导线容许电流选择YX3*35+2*16。G：7路导线截面选择总箱至分电箱线距为35米。线路供电设备：办公室二层照明灯（20*80W），空调机3台（6KW），饮水机5台（4KW），室外照明灯（250W），其它用电（3KW）。供电负荷计算：S=k∑p=0.8*（2+6+4+3.25）=12.2KVAIJS=∑S/(0.86*220)=69.3A按导线容许电流选择YX3*25+2*10。H：8路导线截面选择总箱至分电箱线距为200米 。线路供电设备：宿舍40个房间，每房照明灯2盏（100W*2），插座每房4个（约4KW），食堂蒸饭车2台（18KW*2），室外照明灯（3KW）。供电负荷计算:照明灯∑p=(4KW+5KW+3KW)=12KW∑p1=12*1000*0.8/220=43A∑p2=18*1000/380=47A∑p总=p1+p2=90A应选择导线YX3*35+2*16.五、总电箱、分电箱的选择及配电箱图：现场总电箱选择标准箱JSP-Z-2一台、JSP-Z／5一台，分别为1号-8号分电箱供电。 现场1号分电箱选择标准箱JSP一F/2一250A，分电箱内装空气开关DZ10-250/330一只、DZ10一100/33O二只，3P／60A闸刀二只、3P／30AI闸刀二只。2P／30A闸刀一只，DZ15LE-40/2901一只。现场2号分电箱选择标准箱JSP—F／1—600A一台，分电箱内装：空气开关DZ10—600/330一只、DZ10-250/330三只、3P/60A三只、2P/30A闸刀一只，单相漏电保护器DZ15LE—40／2901一只，工作零和保护零各一组。现场3号分电箱选择标准箱JSP一F／S—250A一台。分电箱内装：空气开关二只、400A一只、250A一只、3P／60A闸刀二只、3P／30A闸刀二只、2P／30A闸刀一只，单相漏电保护器DZ15LE-40/2901一只，工作零和保护零各一组。现场4号分电箱选择标准箱JSP-F/1-600A ，分电箱内装空气开关DZ10-250/330三只、3P/60A三只、3P/60A闸刀二只、3P/30A闸刀二只、2P/30A闸刀一只、漏电开关一只，工作零和保护零各一组。现场5号分电箱选择标准箱JSP-F/1-600A，分电箱内装空气开关DZ10-250/330三只、DZ10-100/330一只，3P/60二只、3P/30三只、2P/30一只、DZ15LE-40/2901一只，工作零和保护零各一组。现场6号分电箱选择标准箱JSP-F/2-600A,分电箱内装空气开关DZ10-600/330一只，空开250A三只，空开100A二只，闸刀3P/30二只，2P/30一只，DZ15LE-40/2901一只。现场7号分电箱主要供电为办。公室照明用电理、空调器用电，选择标准电箱JSP-F/4-100A一台，分电箱内装空气开关DZ10-100／330一只，3P/30A闸刀一只， DZ15LE-63／4301漏电保护器一只，2P/30A闸刀四只，漏电保护器DZ15LE—40/2901四只，工作零和保护零各一组。现场8号分电箱主要供电为宿舍区照明，食堂用电，选择标准电箱JSP-K／7-63A，分电箱内装空气开关DZ1O-60/330一只，2P/30三只、漏电保护器DZ15LE-40/2901三只、保护零设一组。配电箱图及配电箱内布置图见附图一。六、现场安全用电技术措施 1、首先选用省安监部门推荐的标准电箱、五芯电缆、漏电保护器。施工现场必须采用TN-S接零保护系统。保护零线和工作零线应单独敷设不作它用。保护零线必须采用绿／黄双色城。。漏电保护器应选用电流动作型，漏电动作电流应不大于30mA，漏电动作时间应不太子0.1秒；潮湿和有腐蚀介质场所应选择不大于15mA，动作时间不大干0.1秒。开关箱实行一机一闸制。电器装置检修时必须做到：1）、停电。2）、悬挂停电标志牌。3）、由相应级别的专职电工检修。4）、检修人员应穿戴绝缘鞋和手套，使用电工绝缘工具。5）、有统一组织和专人指挥。按照设备容量选取适当截面的电缆，采用埋设电缆时，电缆沟深度不小于O.6术，电缆上下均匀铺设不小于50mm厚细砂，然后盖砖等硬质保护层。埋设电缆不准有接头，应避开热力管道，穿越道路及易受机械损伤的场所应加防护套管，架空敷设都分应用绝缘子固定，不能用金属裸线绑扎。2、配电箱设置要求： （1）配电箱的位置要合理，固定要牢固（2）配电箱前要有操作通道，不准放杂物。（3）配电箱须防雨防尘，配电箱内进出线要加绝缘防护套管，、设护栏防护。（4）总电箱要及时维护，非电工人员不准乱动。（5）总箱处及线路末端的保护零线，要做重复接地。（6）配电箱内不能放任何杂物，并保持清洁。七、安全用电组织措施：1、建立临时用电组织设计和安全用电技术措施的编制审批制度。建立相应的技术档案。2、做好技术交底工作。 3、建立安全检测制度，定期对临时用电工程进行检测。主要内容：接地阻值，电气绝缘阻值，漏电保护器动作参数等，并作好检测记录。4、建立电气维修，建立安全教育和培训制度，禁止无证上岗。八、电气防火措施：1.电气装置和线路周围，不准堆放易爆和强腐蚀介质，不使用火源，应在配电室和电器设备集中的场所制备绝缘灭火器，并禁止烟火。2、建立电气防火责任制，加强电气防火重点场所烟火制，并设置禁止烟火标志。3、建立电气防火教育制度，经常进行电气防火知识教育和宣传，发现问题后及时处置，强化电气防火领导体制，建立电气防火队伍。丸、现场供电平面图、接线系统图见附图。
