水电预埋安装技术交底

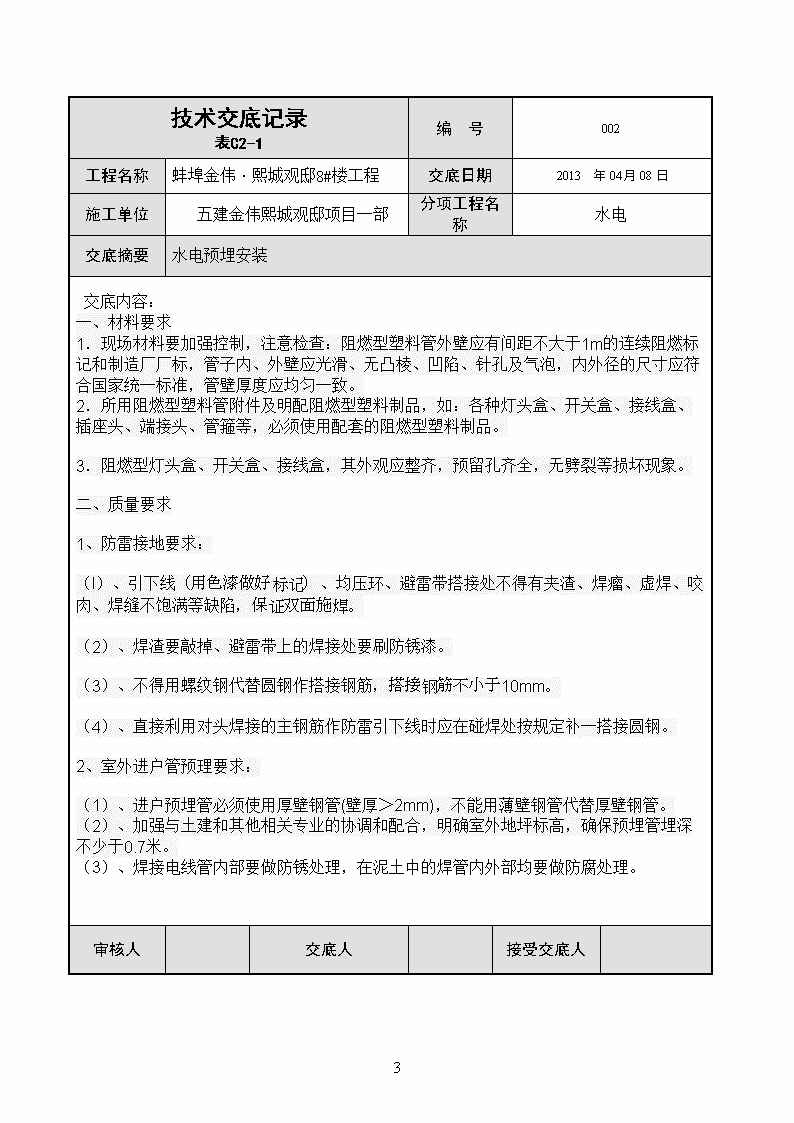

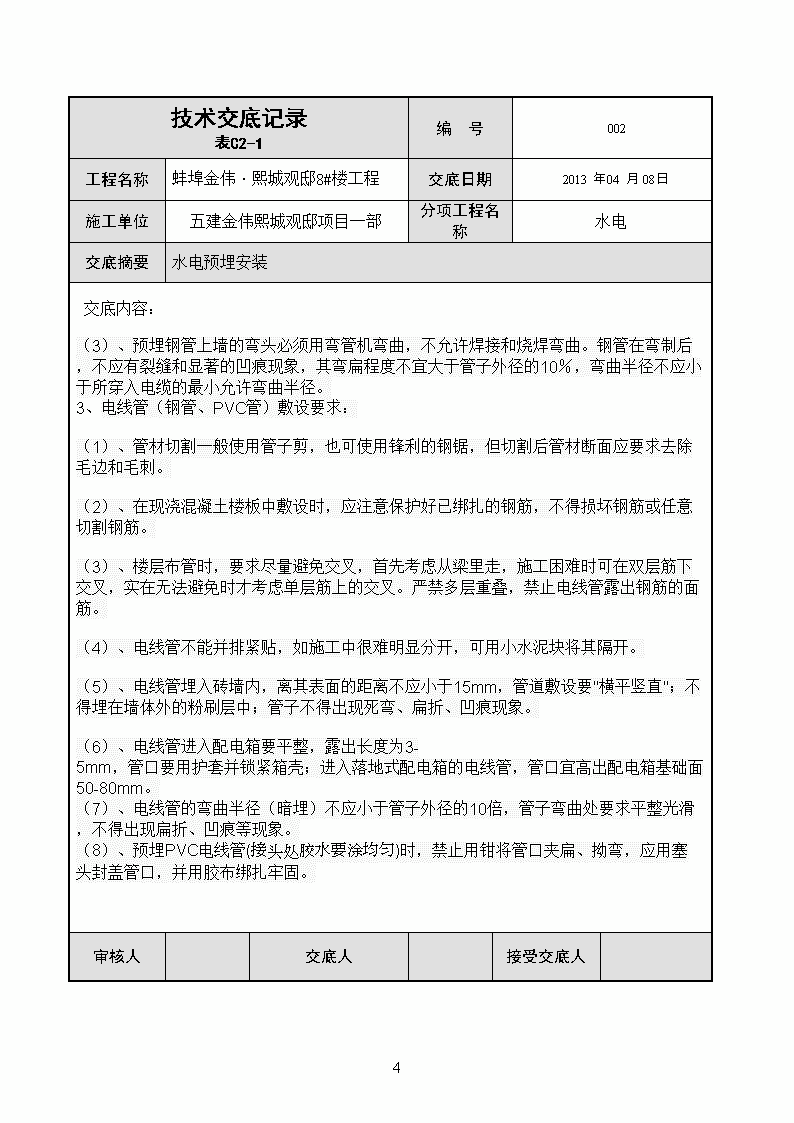

技术交底记录表C2-1编号002工程名称蚌埠金伟·熙城观邸8#楼工程　交底日期2013年04月08日施工单位五建金伟熙城观邸项目一部　分项工程名称水电交底摘要水电预埋安装交底内容：对于水电质量控制，强调预控，强调过程管理，对施工的全过程进行全面检查审核人汪豪兵交底人龚成斌接受交底人2 技术交底记录表C2-1编号002工程名称蚌埠金伟·熙城观邸8#楼工程　　交底日期2013年04月08日施工单位　五建金伟熙城观邸项目一部　分项工程名称水电交底摘要水电预埋安装交底内容： 一、材料要求1．现场材料要加强控制，注意检查：阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸应符合国家统一标准，管壁厚度应均匀一致。2．所用阻燃型塑料管附件及明配阻燃型塑料制品，如：各种灯头盒、开关盒、接线盒、插座头、端接头、管箍等，必须使用配套的阻燃型塑料制品。  3．阻燃型灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。  二、质量要求  1、防雷接地要求：  （l）、引下线（用色漆做好标记）、均压环、避雷带搭接处不得有夹渣、焊瘤、虚焊、咬肉、焊缝不饱满等缺陷，保证双面施焊。  （2）、焊渣要敲掉、避雷带上的焊接处要刷防锈漆。  （3）、不得用螺纹钢代替圆钢作搭接钢筋，搭接钢筋不小于10mm。  （4）、直接利用对头焊接的主钢筋作防雷引下线时应在碰焊处按规定补一搭接圆钢。  2、室外进户管预理要求：  （1）、进户预埋管必须使用厚壁钢管(壁厚＞2mm)，不能用薄壁钢管代替厚壁钢管。  （2）、加强与土建和其他相关专业的协调和配合，明确室外地坪标高，确保预埋管埋深不少于0.7米。 （3）、焊接电线管内部要做防锈处理，在泥土中的焊管内外部均要做防腐处理。审核人交底人接受交底人3 技术交底记录表C2-1编号　002工程名称蚌埠金伟·熙城观邸8#楼工程　　交底日期2013年04月08日施工单位五建金伟熙城观邸项目一部　分项工程名称水电交底摘要水电预埋安装交底内容：（3）、预埋钢管上墙的弯头必须用弯管机弯曲，不允许焊接和烧焊弯曲。钢管在弯制后，不应有裂缝和显著的凹痕现象，其弯扁程度不宜大于管子外径的10％，弯曲半径不应小于所穿入电缆的最小允许弯曲半径。3、电线管（钢管、PVC管）敷设要求：  （1）、管材切割一般使用管子剪，也可使用锋利的钢锯，但切割后管材断面应要求去除毛边和毛刺。  （2）、在现浇混凝土楼板中敷设时，应注意保护好已绑扎的钢筋，不得损坏钢筋或任意切割钢筋。  （3）、楼层布管时，要求尽量避免交叉，首先考虑从梁里走，施工困难时可在双层筋下交叉，实在无法避免时才考虑单层筋上的交叉。严禁多层重叠，禁止电线管露出钢筋的面筋。  （4）、电线管不能并排紧贴，如施工中很难明显分开，可用小水泥块将其隔开。  （5）、电线管埋入砖墙内，离其表面的距离不应小于15mm，管道敷设要"横平竖直"；不得埋在墙体外的粉刷层中；管子不得出现死弯、扁折、凹痕现象。  （6）、电线管进入配电箱要平整，露出长度为3-5mm，管口要用护套并锁紧箱壳；进入落地式配电箱的电线管，管口宜高出配电箱基础面50-80mm。 （7）、电线管的弯曲半径（暗埋）不应小于管子外径的10倍，管子弯曲处要求平整光滑，不得出现扁折、凹痕等现象。  （8）、预埋PVC电线管(接头处胶水要涂均匀)时，禁止用钳将管口夹扁、拗弯，应用塞头封盖管口，并用胶布绑扎牢固。 审核人交底人接受交底人4 技术交底记录表C2-1编号002　工程名称蚌埠金伟·熙城观邸8#楼工程　　交底日期2013年04月08日施工单位五建金伟熙城观邸项目一部　分项工程名称水电交底摘要水电预埋、安装交底内容：（9）、管子与予留洞口至少五公分的距离，避免后期打磨洞口时对管道有损坏，还应根据管子的所属方进行有序布管（照明在最下方），其他工种作业时，应注意提醒不要碰坏已经敷设完毕的管路，避免造成管路不通，还应注意保持楼面的整洁。  （10）、浇筑混凝土时，必须设水电工看护，以防管路连接处脱落或受机械损伤等，发现问题及时修复。  （11）、对于较薄厚度的墙体，对于箱体厚度与墙厚接近的情况，为避免箱底处抹灰开裂，；应配合土建在箱底加金属网固定后，再抹灰找齐。  （12）、应尽量避免90度弯，可做成两个45度弯，否则应加接线（过路）盒。管路每隔1m处、距盒子0.15~0.20m处、弯曲处在圆弧两端0.30~0.50m处都须用镀锌铁丝绑扎牢固。  （13）、暗装的盒子或箱口应与墙体平齐，不能出现凹凸墙面现象。  （14）、同一墙面同一高度的线盒允许误差不超过5mm ,保证线盒箱体横平竖直。 （15）、开关盒预埋盒中心距门边完成面20cm，没在门边的开关盒，空调，插座盒，箱体，灯盒（尤其阳台灯盒）标准层时都要统一位置尺寸。线盒箱体高度均在图例尺寸之上加1公分。（16）、预埋的套管一定要注意位置、标高、数量，避免后期无法安装；预留的桥架洞、通风洞、给排水，雨水洞口等位置要准确，确保后期安装万无一失。（17）、预埋安装均要符合质量验收规范。三、安全要求(1)、进入工地要戴好安全帽，系好颌带；严禁赤背，穿拖鞋上班，不准在现场吸烟。（2）、要持证上岗，电气焊前要到项目安全组办理动火证，要有劳保防护措施。(3)、严格遵守项目各项管理制度，确保工程的质量和进度，落实安全责任制。审核人交底人接受交底人5
