水电预留预埋技术交底79295

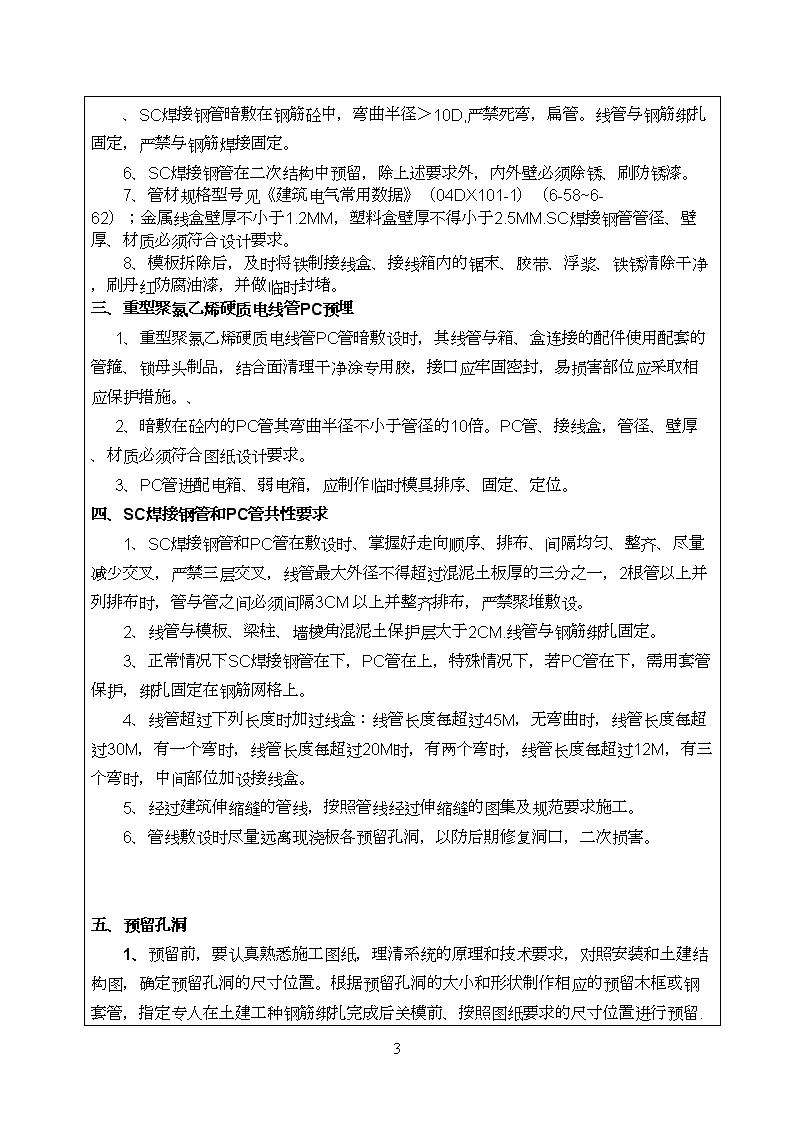

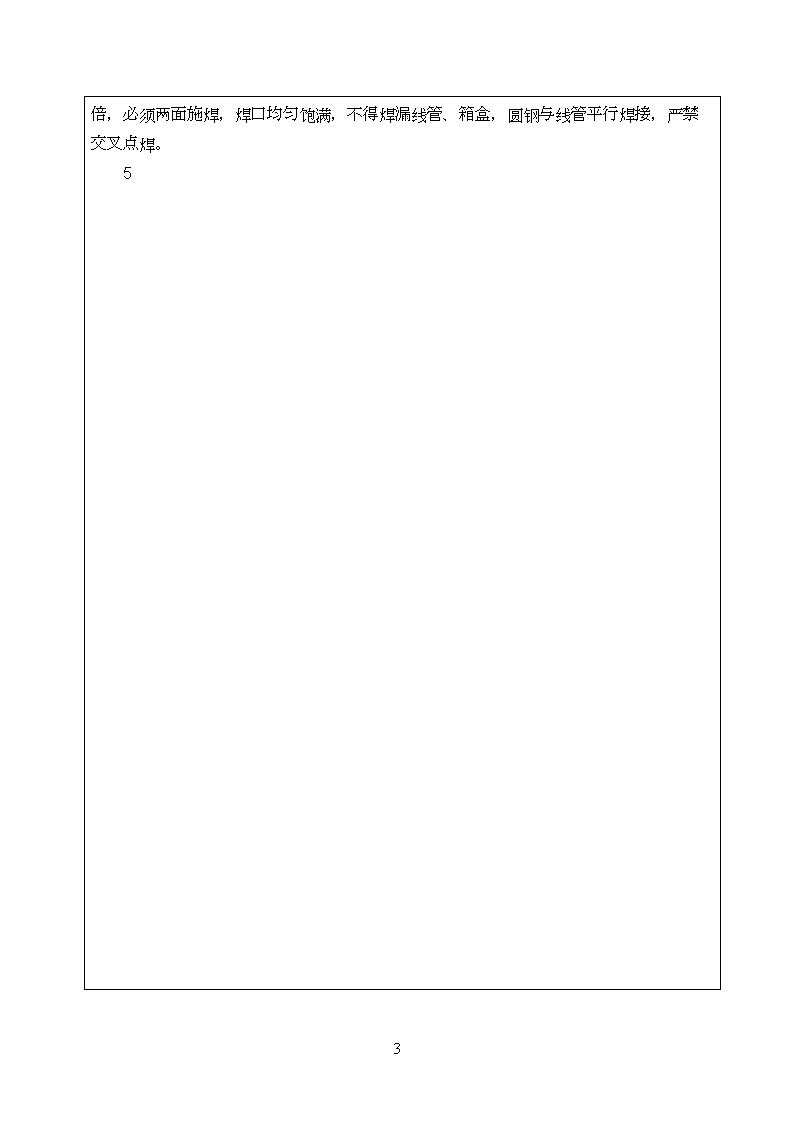

开亮高新崇德苑二期项目水电预留预埋技术交底交底目的：为确保水电前期预埋、预留工程质量，为下步安装工程顺利进行打好基础，特做此技术交底，提高参建专业人员思想认识，做好施工前各项准备工作。交底要求：要求总包单位水电专业技术人员认真熟悉本工程图纸及设计要求，熟悉相关水电规范图集，熟练掌握本工程所涉及的水电相关材料的施工工艺标准。通过本次技术交底，在作业中若发现违规施工，责令现场立即整改，拒不按要求整改的，进行经济处罚，并停工整改，直到监理、建设单位专业人员验收合格后，方可进行下道工序。交底内容：一、接线盒、配电箱、等电位箱、套管预留1、熟悉掌握水电等专业图纸设计要求、及建筑标高、平面、隔墙、门窗、预留洞位置的精确尺寸，搞好主体工程中接线盒、接线箱、防水套管、穿墙套管的预埋预留。该分项工程按照土建进度同步进行。2、组织好水电专业施工人员对各预留点进行准确定位，电盒、套管、预埋件等在现浇楼板上应先按照图纸设计的轴线位置划线放样；在墙柱上预埋箱、盒、等电位、套管、预埋件等按照图纸设计的轴线位置及大小，用水平管或水平仪确定标高定位，然后按照施工工艺要求安装固定，预埋箱盒必须紧贴模板，固定牢靠。3、所有穿墙、穿楼板的铁制品、钢套管均做除锈、防腐处理。二、SC焊接钢管预埋1、敷设在混凝土内的SC焊接钢管外壁除锈、内壁应做除锈、灌注丹红防锈漆，埋入土层内、经过伸缩缝的SC焊接钢管，除锈后、应刷两层沥青漆并缠绕石棉布进行防腐。2、SC焊接钢管、管与管之间连接采用大一型号的SC焊接钢管制作的套管连接，管口用锉刀扫口、除去毛刺、必须对准在套管中心，并焊接严密饱满，敲掉焊渣，套管长度是该金属管外径的2--3倍。3、SC焊接钢管进配电箱、预留盒的管头，必须套丝机套丝、用六角锁母片里外固定，一管一孔，不得开长孔，严禁电气焊开孔，若需要开孔需用液压或电动开孔器，管头进箱、盒长度为3至5丝扣，管口用锉刀扫口、除去毛刺，成品配套塑料堵头封堵，盒内填充锯末，胶带封堵。4、SC焊接钢管进箱、盒必须焊接跨接地线，焊接长度不应小于圆钢（Ø3 6）直径的6倍，必须两面施焊，焊口均匀饱满，不得焊漏线管、箱盒，圆钢与线管平行焊接，严禁交叉点焊。53 、SC焊接钢管暗敷在钢筋砼中，弯曲半径＞10D,严禁死弯，扁管。线管与钢筋绑扎固定，严禁与钢筋焊接固定。6、SC焊接钢管在二次结构中预留，除上述要求外，内外壁必须除锈、刷防锈漆。7、管材规格型号见《建筑电气常用数据》（04DX101-1）（6-58~6-62）；金属线盒壁厚不小于1.2MM，塑料盒壁厚不得小于2.5MM.SC焊接钢管管径、壁厚、材质必须符合设计要求。8、模板拆除后，及时将铁制接线盒、接线箱内的锯末、胶带、浮浆、铁锈清除干净，刷丹红防腐油漆，并做临时封堵。三、重型聚氯乙烯硬质电线管PC预埋1、重型聚氯乙烯硬质电线管PC管暗敷设时，其线管与箱、盒连接的配件使用配套的管箍、锁母头制品，结合面清理干净涂专用胶，接口应牢固密封，易损害部位应采取相应保护措施。、2、暗敷在砼内的PC管其弯曲半径不小于管径的10倍。PC管、接线盒，管径、壁厚、材质必须符合图纸设计要求。3、PC管进配电箱、弱电箱，应制作临时模具排序、固定、定位。四、SC焊接钢管和PC管共性要求1、SC焊接钢管和PC管在敷设时、掌握好走向顺序、排布、间隔均匀、整齐、尽量减少交叉，严禁三层交叉，线管最大外径不得超过混泥土板厚的三分之一，2根管以上并列排布时，管与管之间必须间隔3CM以上并整齐排布，严禁聚堆敷设。2、线管与模板、梁柱、墙棱角混泥土保护层大于2CM.线管与钢筋绑扎固定。3、正常情况下SC焊接钢管在下，PC管在上，特殊情况下，若PC管在下，需用套管保护，绑扎固定在钢筋网格上。4、线管超过下列长度时加过线盒：线管长度每超过45M，无弯曲时，线管长度每超过30M，有一个弯时，线管长度每超过20M时，有两个弯时，线管长度每超过12M，有三个弯时，中间部位加设接线盒。5、经过建筑伸缩缝的管线，按照管线经过伸缩缝的图集及规范要求施工。6、管线敷设时尽量远离现浇板各预留孔洞，以防后期修复洞口，二次损害。五、预留孔洞1、预留前，要认真熟悉施工图纸，理清系统的原理和技术要求，对照安装和土建结构图，确定预留孔洞的尺寸位置。根据预留孔洞的大小和形状制作相应的预留木框或钢套管，指定专人在土建工种钢筋绑扎完成后关模前、4 按照图纸要求的尺寸位置进行预留.穿墙、穿楼板的孔洞大小正确，轴线位置准确，确保今后安装施工顺利进行。4 2、由水电技术员复核位置和尺寸，确认无误后，方可通知土建相关工种合模。3、在土建工种合模及浇注混凝土时，必须要有专人监护，以防预留孔洞移位或损坏等。4、预埋上下层预留孔洞时，中心线应垂直。5、剪力墙预留洞大于200MM、现浇板预留洞大于300MM，需通知钢筋专业技术人员进行加筋，以免影响主体结构质量。六、防雷接地1、按照图纸设计要求，利用建筑物承重基础中的主钢筋通长环形连接，整体焊接成网状接地体，利用灌注桩内不少于2根主钢筋与承重基础中主钢筋进行焊接（大于Ø16为两根，小于Ø16为四根），形成电气通路。基础接地预留补充接地在各楼基础预留接地测试连接板处，用一根镀锌扁钢40X4，长约1米，伸出散水，在室外地坪下1米处水平引出；参见图集99D501-1，P2-40；参见图集03D501-4，P18；2、配电间、电信间、电梯基坑、电井、等电位、进车库管道等设备需要预留接地措施的，按照图纸要求预留，位置正确，型号规格必须符合设计及规范图集要求。3、防雷引下线利用结构柱内两根对角主筋（大于Ø16为两根，小于Ø16为四根），施工时将该主筋黄色漆作好标记，随结构施工逐层焊接至顶层，并与屋顶避雷网焊接. 4、从地下一层起建筑标高每隔六米设置均压环，利用水平外侧结构梁环绕焊接, 与防雷引下线钢筋焊通，直到防雷侧击作业层为止，6号楼防雷侧击设计为从建筑标高75米处，即26层起设防：7号楼设计为从建筑标高80米处，即28层起设防。5、直螺纹套筒连接的钢筋、绑扎连接的钢筋、在充当防雷引下线与接地网时、必须焊接跨接地线，相邻需要连接的钢筋与钢筋之间必须焊接跨接地线，跨接地线为Ø12镀锌圆钢制作焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。6、接地装置的焊接应采用搭接焊焊接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直接的6倍，双面施焊；且圆钢居扁钢中焊接。扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；6、除埋设在混泥土中的焊接接头外，其余要求有防腐措施。4 7、与一期工程接地网做好衔接工作。8、防雷接地施工中所使用的镀锌圆钢、镀锌扁钢材质达到国标要求。七、施工注意事项1、水电工、焊工必须持证上岗，开工前针对本工程做好专项施工方案。2、未经图纸变更，必须严格按图纸设计要求及相关规范、图集要求施工，总包单位不得私自改变图纸设计内容。3、积极配合好其他各工种，加强沟通交流，不得影响其它工程的正常施工进度，注意成品保护。4、每作完一段或一个工序要求严格自检，自检合格后报项目技术负责人检查，做好隐蔽记录。项目技术负责人检査合格后签字确认，并报专业监理工程师和建设单位专业技术人员验收，验收合格后方可进行下道工序施工。5、施工现场或图纸发现或出现技术问题，及时向监理和建设单位专业技术人员上报、沟通、协调解决，坚决不留任何质量隐患，若知情不报，产生严重质量缺陷，或造成重大经济损失，由总包单位负责。6、所有水电材料进场前需向甲方送样，经技术检查合格后，方可批量进场，进场时，施工单位，监理单位、建设单位、三方专业负责人联合验收，合格后方能施工使用。7、混泥土浇筑时、木工合模板时必须安排专人看护，加强技术投入管理，防止后期安装出现堵管、死管、缺管、位置错误，严禁在剪力墙、柱子、梁、现浇板开槽打洞，迫害主体结构，影响工程质量。8、由于施工技术、不合格材料所造成的质量缺陷、误工、返工、停工、材料浪费等，由总包单位负全责。9、水电材料在现场指定区域分类存放、名称标识清楚；各种管子上架堆放、分类明确、堆放整齐，安全稳固、并有防雨措施，挂型号规格标志牌。10、与一期项目车库水电预留、预埋做好各种衔接工作。八、安全注意事项1、水电班组施工动用电气焊前，项目部必须开动火证，并由专业负责人做安全技术交底，特殊部位，特殊要求，施焊前，必须将易燃易爆材料进行彻底隔离，确认下方是否有其他作业人员，不留任何死角，并保持安全距离，真正确保无火灾、烫伤隐患后，方可施工。施焊作业中必须2人，一人作业一人安全看护，灭火器和水桶随作业面跟进。2、在使用切割机、电焊机、套丝机、弯管机、气瓶等工具设备、及高处吊运材料、作业时，严格按照相关操作规程作业，彻底杜绝安全隐患。3、严格遵守建筑工地其他各项安全规定。交底单位：开亮高新崇德苑二期项目工程部机电安装参加人签字6 建设单位专业负责人：6 监理单位负责人及水电专业工程师：总包单位负责人及水电技术负责人：交底时间：2018年2月2日地点：开亮高新崇德苑会议室6
