水利水电工程外观质量评定办法及表格

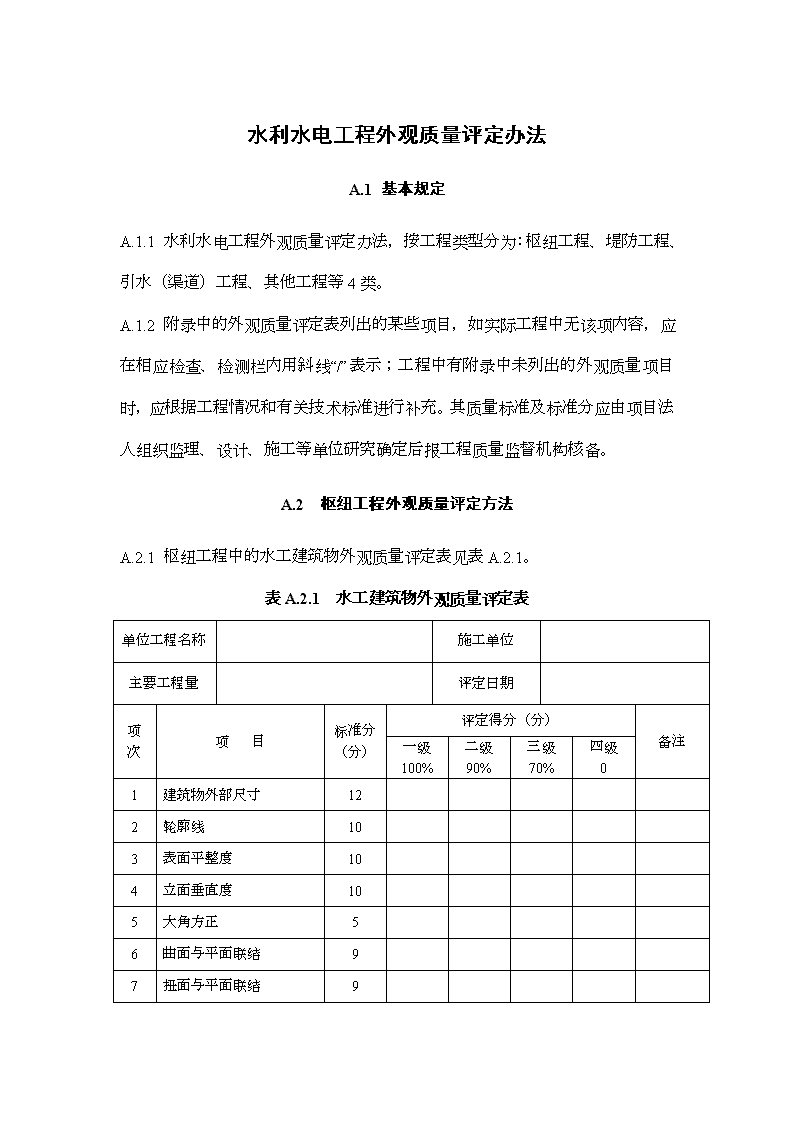

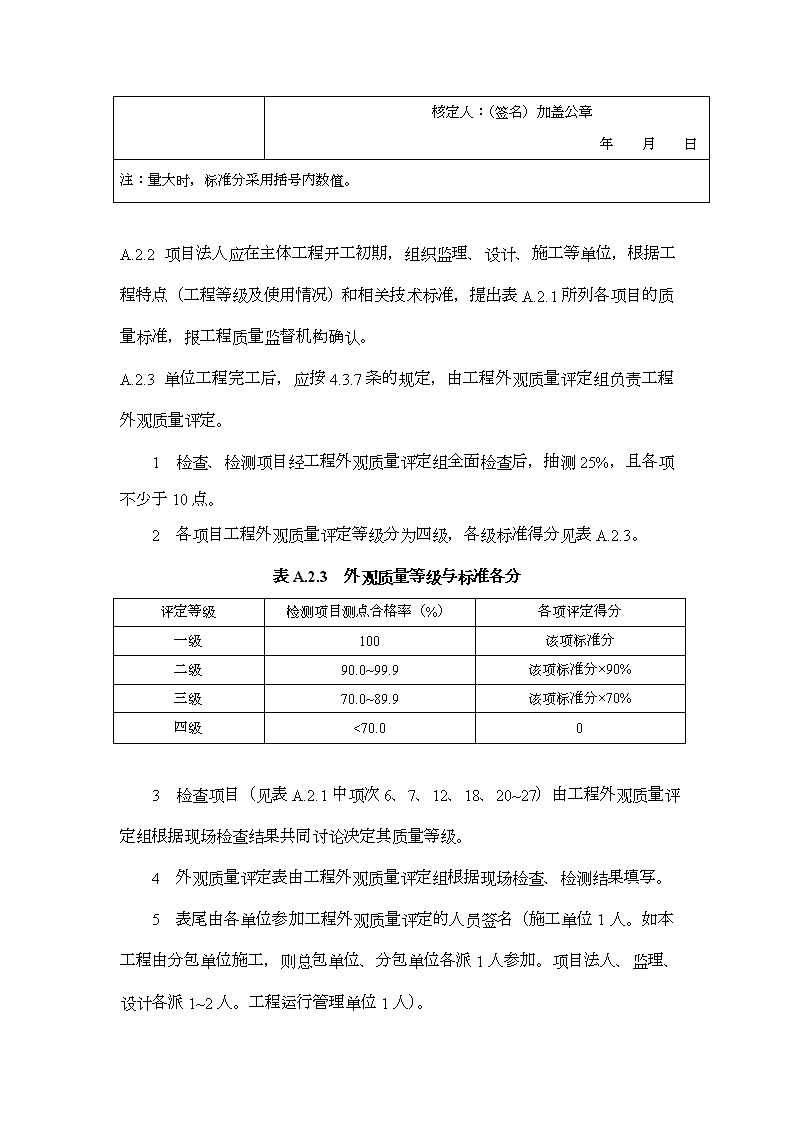

水利水电工程外观质量评定办法A.1基本规定A.1.1水利水电工程外观质量评定办法，按工程类型分为：枢纽工程、堤防工程、引水（渠道）工程、其他工程等4类。A.1.2附录中的外观质量评定表列出的某些项目，如实际工程中无该项内容，应在相应检查、检测栏内用斜线“/”表示；工程中有附录中未列出的外观质量项目时，应根据工程情况和有关技术标准进行补充。其质量标准及标准分应由项目法人组织监理、设计、施工等单位研究确定后报工程质量监督机构核备。A.2枢纽工程外观质量评定方法A.2.1枢纽工程中的水工建筑物外观质量评定表见表A.2.1。表A.2.1水工建筑物外观质量评定表单位工程名称施工单位主要工程量评定日期项次项目标准分（分）评定得分（分）备注一级100%二级90%三级70%四级01建筑物外部尺寸122轮廓线103表面平整度104立面垂直度105大角方正56曲面与平面联结97扭面与平面联结9 8马道及排水沟3（4）9梯步2（3）10栏杆2（3）11扶梯212闸坝灯饰213混凝土表面缺陷情况1014表面钢筋割除2（4）15砌体沟缝宽度均匀、平整416竖、横缝平直417浆砌卵石露头情况818变形缝3（4）19启闭平台梁、柱、排架520建筑物表面1021升压变电工程围墙（栏栅）、杆、架、塔、柱522水工金属结构外表面6（7）23电站盘柜724电缆线路敷设4（5）25电站油气、水、管路3（4）26厂区道路及排水沟427厂区绿化8合计应得分，实得分，得分率%外观质量评定组成员单位单位名称职称签名项目法人监理设计施工运行管理工程质量监督机构核定意见： 核定人：（签名）加盖公章年月日注：量大时，标准分采用括号内数值。A.2.2项目法人应在主体工程开工初期，组织监理、设计、施工等单位，根据工程特点（工程等级及使用情况）和相关技术标准，提出表A.2.1所列各项目的质量标准，报工程质量监督机构确认。A.2.3单位工程完工后，应按4.3.7条的规定，由工程外观质量评定组负责工程外观质量评定。1检查、检测项目经工程外观质量评定组全面检查后，抽测25%，且各项不少于10点。2各项目工程外观质量评定等级分为四级，各级标准得分见表A.2.3。表A.2.3外观质量等级与标准各分评定等级检测项目测点合格率（%）各项评定得分一级100该项标准分二级90.0~99.9该项标准分×90%三级70.0~89.9该项标准分×70%四级<70.003检查项目（见表A.2.1中项次6、7、12、18、20~27）由工程外观质量评定组根据现场检查结果共同讨论决定其质量等级。4外观质量评定表由工程外观质量评定组根据现场检查、检测结果填写。5表尾由各单位参加工程外观质量评定的人员签名（施工单位1人。如本工程由分包单位施工，则总包单位、分包单位各派1人参加。项目法人、监理、设计各派1~2人。工程运行管理单位1人）。 A.2.4工程外观质量评定结果由项目法人报工程质量监督机构核定。A.3堤防工程外观质量评定方法A.3.1堤防工程外观质量评定表见表A.3.-1。堤防工程外观质量评定标准，见表A.3.-2。表A.3.1-1堤防工程外观质量评定表单位工程名称施工单位主要工程量评定日期项次项目标准分（分）评定得分（分）备注一级100%二级90%三级70%四级01外部尺寸302轮廓线103表面平整度104曲面与平面联结55排水56上堤马道37堤顶附属设施58防汛备料堆放59草皮810植树811砌体排列512砌缝10合计应得分，实得分，得分率%单位单位名称职称签名 外观质量评定组成员项目法人监理设计施工运行管理工程质量监督机构核定意见：核定人：（签名）加盖公章年月日表A.3.1-2堤防工程外观质量评定标准项次项目检查、检测内容质量标准1外部尺寸土堤高程堤顶允许偏差为0~+15cm平（戗）台顶允许偏差为-10~+15cm宽度堤顶允许偏差为-5~+15cm平（戗）台顶允许偏差为-10~+15cm边坡坡度不陡于设计值，目测平顺混凝土及砌石墙（堤）堤顶高程干砌石墙（堤）允许偏差为0~+5cm浆砌石墙（堤）允许偏差为0~+4cm混凝土墙（堤）允许偏差为0~+3cm墙面垂直度干砌石墙（堤）允许偏差为0.5%浆砌石墙（堤）允许偏差为0.5%混凝土墙（堤）允许偏差为0.5%墙顶厚度各类砌筑墙（堤）允许偏差为-1~+2cm边坡坡度不陡于设计值，目测平顺2轮廓线用长15m拉线沿堤顶轮廓连续测量15m长度内凹凸偏差为3cm3表面平整度干砌石墙（堤）用2m靠尺检测，不大于5.0cm/2m浆砌石墙（堤）用2m靠尺检测，不大于2.5cm/2m 混凝土墙（堤）用2m靠尺检测，不大于1.0cm/2m4曲面与平面联结现场检查一级：圆滑过渡，曲线流畅；二级：平顺联结，曲线基本流畅；三级：联结不够平顺，有明显折线；四级：联结不平顺，折线突出5排水现场检查，结合检测质量标准：排水通畅，形状尺寸误差为±3cm，附着物；一级：符合质量标准；二级：基本符合质量标准；三级：局部尺寸误差大，局部有附着物；四级：排水尺寸误差大，多处有附着物6上堤马道现场检查，结合检测质量标准：马道宽度偏差为±2cm，高度偏差为±2cm一级：符合质量标准；二级：基本符合质量标准；三级：发现尺寸误差较大；四级：多处马道尺寸误差大7堤顶附属设施现场检查一级：混凝土表面平整，棱线平直度等指标符合质量标准；二级：混凝土表面平整，棱线平直度等指标基本符合质量标准；三级：混凝土表面平整，棱线平直度等指标发现尺寸误差较大；四级：混凝土表面平整，棱线平直度等指标误差大8防汛备料堆放现场检查一级：按规定位置备料，堆放整齐；二级：按规定位置备料，堆放欠整齐；三级：未按规定位置备料，堆放欠整齐；四级：备料任意堆放9草皮现场检查一级：草皮铺设（种植）均匀，全部成活，无空白；二级：草皮铺设（种植）均匀，成活面积90%以上，无空白；三级：草皮铺设（种植）基本均匀，成活面积70%以上，有少量空白；四级：达不到三级标准者10植树现场检查一级：植树排列整齐、美观，全部成活，无空白； 二级：植树排列整齐，成活率90%以上，无空白；三级：植树排列基本整齐，成活率70%以上，有少量空白；四级：达不到三级标准者11砌体排列现场检查一级：砌体排列整齐、铺放均匀、平整，无沉陷裂缝；二级：砌体排列基本整齐，铺放均匀、平整，局部有沉陷裂缝；三级：砌体排列多处不够整齐、铺放均匀、平整，局部有沉陷裂缝；四级：勾缝宽度不均匀，砂浆填塞粗糙不平12砌缝现场检查一级：勾缝宽度均匀，砂浆填塞平整；二级：勾缝宽度局部不够均匀，砂浆填塞基本平整；三级：勾缝宽度多处不均匀，砂浆填塞不够平整；四级：勾缝宽度不均匀，砂浆填塞粗糙不平注：项次9草皮、10植树质量标准中的“空白”，指漏栽（种）面积。A.3.2堤防工程较大交叉连接建筑物外观质量评定标准参见引水（渠道）建筑物工程外观质量评定标准（表A.4.2-2）中类似建筑物。A.3.3单位工程完工后，应按4.3.7条的规定，由工程外观质量评定组负责外观质量评定。具体实施应结合A.2.3条的规定进行。A.3.4工程外观质量评定结论由项目法人报工程质量监督机构核定。A.4引水（渠道）工程外观质量评定方法A.4.1明（暗）渠工程外观质量评定表见表A.4.1-1。明（暗）渠工程外观质量评定标准见表A.4.1-2。表A.4.1-1明（暗）渠工程外观质量评定表 单位工程名称施工单位主要工程量评定日期项次项目标准分（分）评定得分（分）备注一级100%二级90%三级70%四级01外部尺寸102轮廓线103表面平整度104曲面与平面联结35扭面与平面联结36渠坡渠底衬砌107变形缝、结构缝68渠顶路面及排水勾89渠顶以上边坡610戗台及排水沟511沿渠小建筑物512梯步313弃渣堆放514绿化1015原状岩土面完整性3合计应得分，实得分，得分率%外观质量评定组成员单位单位名称职称签名项目法人监理设计施工运行管理工程质量监督机构核定意见： 核定人：（签名）加盖公章年月日表A.4.1-2明（暗）渠工程外观质量评定标准项次项目检查、检测内容质量标准1外部尺寸1）上口宽、底宽允许偏差为±1/200设计值2）渠顶宽±3cm2轮廓线1）渠顶边线用15m长拉线连续测量，其最大凹凸不超过3cm2）渠底边线3）其他部位3表面平整度1）混凝土面、砂浆抹面、混凝土预制块用2m直尺检测，不大于1cm/2m2）浆砌石（料石、块石、石板）用2m直尺检测，不大于2cm/2m3）干砌石用2m直尺检测，不大于3cm/2m4）泥结石路面用2m直尺检测，不大于3cm/2m4曲面与平面联结现场检查一级：圆滑过渡，曲线流畅，表面清洁，无附着物；二级：联结平顺，曲线基本流畅，表面清洁，无附着物；三级：联结基本平顺，局部有折线，表面无附着物；四级：达不到三级标准者5扭面与平面联结6渠坡渠底衬砌1）混凝土护面、砂浆抹面现场检查一级：表面平整光洁，无质量缺陷；二级：表面平整，无附着物，无错台、裂缝及蜂窝等质量缺陷；三级：表面平整，局部蜂窝、麻面、错台及裂缝等质量缺陷面积小于5%，且已处理合格；四级：达不到三级标准者2）混凝土预制板（块）护面现场检查一级：完整、砌缝整齐，表面清洁、平整；二级：完整、砌缝整齐，大面平整，表面较清洁；三级：完整、砌缝基本整齐，大面平整，表面基本清洁；四级：达不到三级标准者3）浆砌石（含料石、块石、石板、卵石）一级：石料外形尺寸一致，勾缝平顺美观，大面平整，露头均匀，排列整齐； 现场检查二级：石料外形尺寸一致，勾缝平顺，大面平整，露头较均匀，排列较整齐；三级：石料外形尺寸基本一致，勾缝平顺，大面基本平整，露头基本均匀；四级：达不到三级标准者7变形缝、结构缝现场检查一级：缝宽均匀、平顺、充填材料饱满密实；二级：缝宽较均匀，充填材料饱满密实；三级：缝宽基本均匀，局部稍差，充填材料基本饱满；四级：达不到三级标准者8渠顶路面及排水沟现场检查一级：路面平整，宽度一致，排水沟整洁通畅，无倒坡；二级：路面平整，宽度基本一致，排水沟通畅，无倒坡；三级：路面较平整，宽度基本一致，排水沟通畅；四级：达不到三级标准者9渠顶以上边坡1）混凝土格栅护砌现场检查一级：网格摆放平稳、整齐，坡脚线为直线或规则曲线；二级：网格摆放平稳、较整齐，坡脚线基本为直线或规则曲线；三级：网格摆放平稳、基本整齐，局部稍差；四级：达不到三级标准者2）砌石衬护边坡现场检查一级：砌石排列整齐、平整、美观；二级：砌石排列较整齐，大面平整；三级：砌石面基本平整；四级：达不到三级标准者10戗台及排水沟1）戗台宽度允许偏差为±2cm2）排水沟宽度允许偏差为±1.5cm3）戗台边线顺直度3cm/15m11沿渠小建筑物现场检查一级：外表平整、清洁、美观，无缺陷；二级：外表平整、清洁，无缺陷；三级：外表基本平整、较清洁、表面缺陷面积小于5%总面积；四级：达不到三级标准者12梯步现场检查一级：梯步高度均匀，长度相同，宽度一致，表面清洁，无缺陷；二级：梯步高度均匀，长度基本相同，宽度一致，表面清洁，无缺陷；三级：梯步高度均匀，长度基本相同，宽度基本一致，表面较清洁，有局部缺陷；四级：达不到三级标准者13弃渣堆放现场检查一级：堆放位置正确，稳定、平整；二级：堆放位置正确，稳定、基本平整； 三级：堆放位置基本正确，稳定、基本平整，局部稍差；四级：达不到三级标准者14绿化1）植树现场检查一级：植树排列整齐、美观，全部成活，无空白；二级：植树排列整齐，成活率90%以上，无空白；三级：植树排列基本整齐，成活率70%以上，有少量空白；四级：达不到三级标准者2）草皮现场检查一级：草皮铺设（种植）均匀，全部成活，无空白；二级：草皮铺设（种植）均匀，成活面积90%以上，无空白；三级：草皮铺设（种植）基本均匀，成活面积70%以上，有少量空白；四级：达不到三级标准者1）草方格（草格栅）现场检查一级：大面平整，过渡自然，网格规则整齐，栽插均匀，栽种植物成活率达80%以上；二级：大面较平整，网格规则，栽插较均匀，栽种植物成活率达60%以上；三级：大面基本平整，网格基本规则，栽插基本均匀，栽种植物成活率达50%以上；四级：达不到三级标准者15原状岩土面完整性现场检查一级：原状岩土面完整，无扰动破坏；二级：原状岩土面完整，局部有扰动，无松动岩土；三级：原状岩土面基本完整，松动岩土已处理；四级：达不到三级标准者注：项次14植树和草皮质量标准中的“空白”，指漏栽（种）面积。A.4.2引水（渠道）建筑物工程外观质量评定表见表A.4.2-1。引水（渠道）建筑物工程外观质量评定标准见表A.4.2-2。表A.4.2-1引水（渠道）建筑物工程外观质量评定表单位工程名称施工单位主要工程量评定日期项次项目标准分（分）评定得分（分）备注一级100%二级90%三级70%四级01外部尺寸12 2轮廓线103表面平整度104立面垂直度105大角方正56曲面与平面联结87扭面与平面联结88梯步49栏杆4（6）10灯饰2（4）11变形缝、结构缝312砌体6（8）13排水工程314建筑物表面515混凝土表面516表面钢筋割除417水工金属结构表面618管线（路）及电气设备419房屋建筑安装工程6（8）20绿化8合计应得分，实得分，得分率%外观质量评定组成员单位单位名称职称签名项目法人监理设计施工运行管理工程质量监督机构核定意见： 核定人：（签名）加盖公章年月日注：量大时，标准分采用括号内数值。表A.4.2-2引水（渠道）建筑物工程外观质量评定标准项次项目检查、检测内容质量标准1外部尺寸过流断面尺寸允许偏差为±1/200设计值梁、柱截面允许偏差为±0.5cm墩墙宽度、厚度允许偏差为±4cm坡度m值允许偏差为±0.052轮廓线连续拉线检测尺寸较大建筑物，最大凹凸不超过2cm/10m；较小建筑物，最大凹凸不超过1cm/5m3表面平整度1）混凝土面、砂浆抹面、混凝土预制块用2m直尺检测，不大于1cm/2m2）浆砌石（料石、块石、石板）用2m直尺检测，不大于2cm/2m3）干砌石用2m直尺检测，不大于3cm/2m4）饰面砖用2m直尺检测，不大于0.5cm/2m4立面垂直度墩墙允许偏差为±1/200设计高，且不超过2cm柱允许偏差为±1/500设计高，且不超过2cm5大角方正检测±0.60（用角度尺检测）6曲面与平面联结现场检查一级：圆滑过渡，曲线流畅；二级：平顺联结，曲线基本流畅；三级：联结不够平顺，有明显折线；四级：达不到三级标准者7扭面与平面联结8梯步检测高度偏差为±1cm；宽度偏差为±1cm；长度偏差为±2cm9栏杆现场检查、检测1.混凝土栏杆：顺直度1.5cm/15m；垂直度±1.0cm；2.金属栏杆：顺直度1cm/15m；垂直度±0.5cm；漆面色泽均匀，无起皱、脱皮、结疤及流淌现象10灯饰现场检查一级：排列顺直，外形规则； 二级：排列顺直，外形基本规则；三级：排列基本顺直，外形基本规则；四级：未达到三级标准者11变形缝、结构缝现场检查一级：缝面顺直，宽度均匀，填充材料饱满密实；二级：缝面顺直，宽度基本均匀，填充材料饱满；三级：缝面基本顺直，宽度基本均匀，填充材料基本饱满；四级：未达到三级标准者12砌体现场检查一级：砌体排列整齐、露头均匀，大面平整，砌缝饱满密实，缝面顺直，宽度均匀；二级：砌体排列基本整齐，露头基本均匀，大面平整，砌缝饱满密实，缝面顺直，宽度基本均匀；三级：砌体排列多处不整齐，露头不够均匀，大面基本平整，砌缝基本饱满，缝面基本顺直，宽度基本均匀；四级：未达到三级标准者13排水工程现场检查一级：排水沟轮廓顺直流畅，宽度一致，排水孔外形规则，布置美观，排水畅通；二级：排水沟轮廓顺直，宽度基本一致，排水孔外形规则，排水畅通；三级：排水沟轮廓基本顺直，宽度基本一致，排水孔外形基本规则，排水畅通；四级：未达到三级标准者14建筑物表面现场检查一级：建筑物表面洁净无附着物；二级：建筑物表面附着物已清除，但局部清除不彻底；三级：表面附着物已清除80%，无垃圾；四级：未达到三级标准者15混凝土表面现场检查、检测一级：混凝土表面蜂窝、麻面、挂帘、裙边、错台、局部凹凸及表面裂缝等缺陷；二级：缺陷面积之和不大于3%总面积；三级：缺陷面积之和为总面积的3%~5%；四级：缺陷面积之和超过总面积的5%并小于10%，超过10%应视为质量缺陷16表面钢筋割除现场检查、检测一级：全部割除，无明显凸出部分；二级：全部割除，少部分明显凸出表面；三级；割除面积达到95%以上，且未割除部分不影响建筑功能及安全；四级：割除面积小于95%者；注：设计有具体要求者，应符合设计要求17水工金属结构表面现场检查一级：焊缝均匀，两侧飞渣清除干净，临时支撑割除干净，且打磨平整，油漆均匀，色泽一致，无脱皮起皱现象；二级：焊缝均匀，表面清除干净，油漆基本均匀； 三级：表面清除基本干净，油漆防腐完整，颜色基本一致；四级：未达到三级标准者18管线（路）及电气设备现场检查一级：管线（路）顺直，设备排列整齐，表面清洁；二级：管线（路）基本顺直，设备排列基本整齐，表面基本清洁；三级：管线（路）不够顺直，设备排列不够整齐，表面不够清洁；四级：未达到三级标准者19房屋建筑安装工程现场检查见附录A.5相关内容20绿化现场检查一级：草皮铺设、植树满足设计要求；二级：草皮铺设、植树基本满足设计要求；三级：草皮铺设、植树有少量空白，多处成活不好；四级：未达到三级标准者注：项次20绿化质量标准中的“空白”，指漏栽（种）面积。A.4.3单位工程完工后，应按4.3.7条的规定，由工程外观质量评定组负责工程外观质量评定。具体实施应结合A.2.3条的规定进行。A.4.4工程外观质量评定结论由项目法人报工程质量监督机构核定。A.5其他工程外观质量评定A.5.1水利水电工程中的永久性房屋（管理设施用房）、专用公路及专用铁路等工程外观质量评定，应执行相关行业规定。A.5.2水利水电工程中的房屋建筑工程外观质量评定表见表A.5.2。表A.5.2水利水电工程房屋建筑工程外观质量评定表单位工程名称分部工程名称施工单位结构类型建筑面积评定日期年月日序号项目抽查质量状况质量评价1室外墙面好一般差 建筑与结构2变形缝3水落管、屋面4室内墙面5室内顶棚6室内地面7楼梯、踏步、护栏8门窗1给排水与采暖管道接口、坡度、支架2卫生器具、支架、阀门3检查口、扫除口、地漏4散热器、支架1建筑电气配电箱、盘、板、接线盒2设备器具、开关、插座3防雷、接地1通风与空调风管、支架2风口、风阀3风机、空调设备4阀门、支架5水泵、冷却塔6绝热1电梯运行、平层、开关门2层门、信号系统3机房1智能建筑机房设备安装及布局2现场设备安装外观质量综合评价单位单位名称职称签名 外观质量评定组成员项目法人监理设计施工运行管理工程质量监督机构核定意见：核定人：（签名）加盖公章年月日注：质量综合评价为“差”的项目，应进行返修。A.5.3房屋建筑工程，在单位工程完工后，应按4.3.7条的规定，由工程外观质量评定组负责工程外观质量评定，具体实施应结合A.2.3条的规定进行。1表A.5.2表头的“分部工程”栏，指发电厂房、变电站、水闸等单位工程中包含的房屋建筑分部工程，需按表A.5.2评定外观质量，同时应在表中填写分部工程名称。2外观质量检查的内容多为定性判断项目，应由工程外观质量评定组人员共同通过观察触摸（有时可辅以简单量测），经商讨后给予评价。3房屋建筑工程的各专业施工质量验收规范中，对外观质量有具体检验要求。表A.5.2中质量评价标准如下：1）好，指外观质量较优良；2）一般，指基本符合要求；3）差，指外观质量达不到要求，且存在明显缺陷者，被评为“差”的项目应进行返修处理，在达到质量要求后再检查评定。4 观感质量评定后，各单位参加工程外观质量评定组人员应在表A.5.2表尾签字。A.5.4工程外观质量评定结果应由项目法人报工程质量监督机构核定。
