水利水电工程项目划分

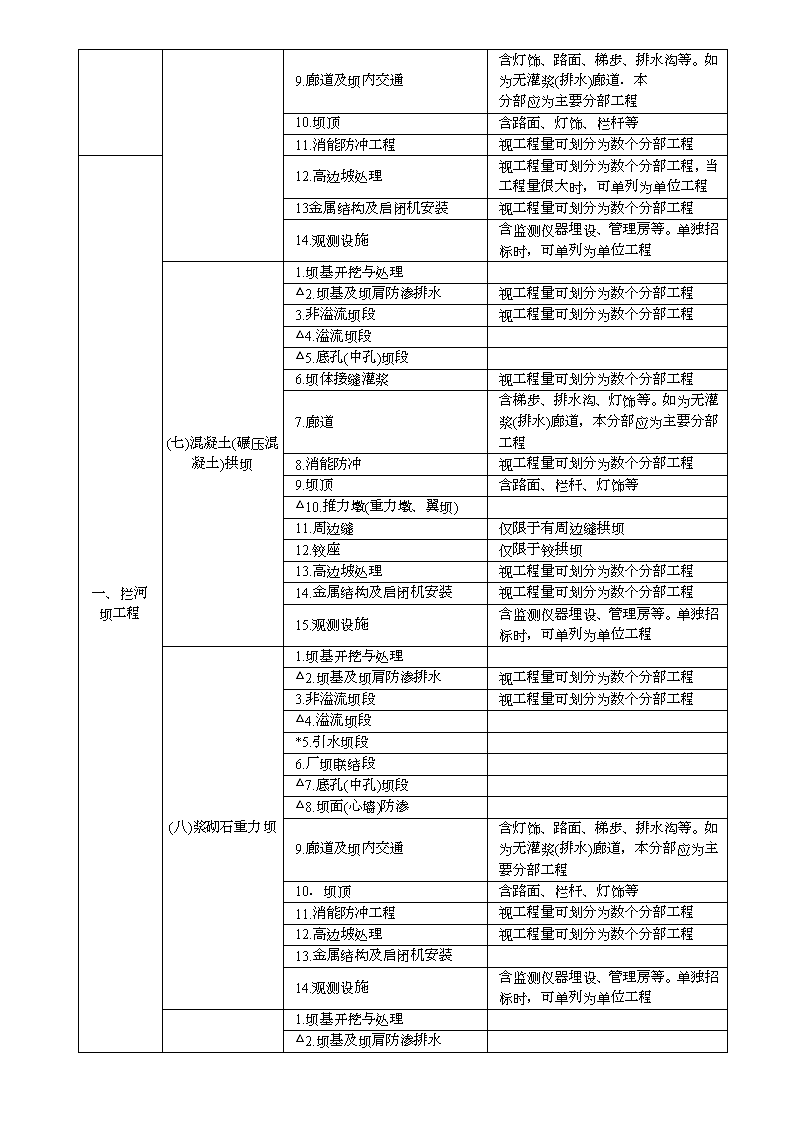

水利水电工程施工质量检验与评定规程SL176—20073项目划分项目名称3.1.1各类水利工程项目划分示例见表1水利水电枢纽工程项目划分表，表2堤防工程项目划分表，表3引水(渠道)工程项目划分表。表1水利水电枢纽工程项目划分表工程类别单位工程分部工程说明一、拦河坝工程(一)土质心(斜)墙土石坝1.坝基开挖与处理△2.坝基及坝肩防渗视工程量可划分为数个分部工程△3.防渗心(斜)墙视工程量可划分为数个分部工程*4.坝体填筑视工程量可划分为数个分部工程5.坝体排水视工程量可划分为数个分部工程6.坝脚排水棱体(或贴坡排水)视工程量可划分为数个分部工程7.上游坝面护坡8.下游坝面护坡(1)含马道、梯步、排水沟；(2)如为混凝土面板(或预制块)和浆砌石护坡时，应含排水孔及反滤层9.坝顶含防浪墙、栏杆、路面、灯饰等10.护岸及其他11．高边坡处理视工程量可划分为数个分部工程，当工程量很大时，可单列为单位工程12．观测设施含监测仪器埋设、管理房等。单独招标时，可单列为单位工程(二)均质土坝1.坝基开挖与处理△2.坝基及坝肩防渗视工程量可划分为数个分部工程*3.坝体填筑视工程量可划分为数个分部工程4.坝体排水视工程量可划分为数个分部工程5.坝脚排水棱体(或贴坡排水)视工程量可划分为数个分部工程6.上游坝面护坡7.下游坝面护坡(1)含马道、梯步、排水沟；(2)如为混凝土面板(或预制块)和浆砌石护坡时，应含排水孔及反滤层8.坝顶含防浪墙、栏杆、路面、灯饰等9.护岸及其他10.高边坡处理视工程量可划分为数个分部工程11.观测设施含监测仪器埋设、管理房等。单独招标时，可单列为单位工程 (三)混凝土面板堆石坝1.坝基开挖与处理△2.趾板及周边缝止水视工程量可划分为数个分部工程△3.坝基及坝肩防渗视工程量可划分为数个分部工程△4.混凝土面板及接缝止水视工程量可划分为数个分部工程5.垫层与过渡层6.堆石体视工程量可划分为数个分部工程7.上游铺盖和盖重一、拦河坝工程8.下游坝面护坡含马道、梯步、排水沟9.坝顶含防浪墙、栏杆、路面、灯饰等10.护岸及其他11.高边坡处理视工程量可划分为数个分部工程，当工程量很大时，可单列为单位工程12.观测设施含监测仪器埋设、管理房等。单独招标时，可单列为单位工程(四)沥青混凝土面板(心墙)堆石坝1.坝基开挖与处理视工程量可划分为数个分部工程△2.坝基及坝肩防渗视工程量可划分为数个分部工程△3.沥青混凝土面板(心墙)视工程量可划分为数个分部工程*4.坝体填筑视工程量可划分为数个分部工程5.坝体排水6.上游坝面护坡沥青混凝土心墙土石坝有此分部7.下游坝面护坡含马道、梯步、排水沟8.坝顶含防浪墙、栏杆、路面、灯饰等9.护岸及其他10.高边坡处理视工程量可划分为数个分部工程，当工程量很大时，可单列为单位工程11.观测设施含监测仪器埋设、管理房等。单独招标时，可单列为单位工程(五)合土工膜斜(心)墙土石坝1.坝基开挖与处理△2.坝基及坝肩防渗△3.土工膜斜(心)墙*4.坝体填筑视工程量可划分为数个分部工程5.坝体排水6.上游坝面护坡7.下游坝面护坡含马道、梯步、排水沟8.坝顶含防浪墙、栏杆、路面、灯饰等9.护岸及其他10.高边坡处理视工程量可划分为数个分部工程11.观测设施含监测仪器埋设、管理房等。单独招标时，可单列为单位工程(六)混凝土(碾压混凝土)重力坝1.坝基开挖与处理△2.坝基及坝肩防渗与排水3.非溢流坝段视工程量可划分为数个分部工程△4.溢流坝段视工程量可划分为数个分部工程*5．引水坝段6．厂坝联结段△7.底孔(中孔)坝段视工程量可划分为数个分部工程8.坝体接缝灌浆 9.廊道及坝内交通含灯饰、路面、梯步、排水沟等。如为无灌浆(排水)廊道．本分部应为主要分部工程10.坝顶含路面、灯饰、栏杆等11.消能防冲工程视工程量可划分为数个分部工程一、拦河坝工程12.高边坡处理视工程量可划分为数个分部工程，当工程量很大时，可单列为单位工程13金属结构及启闭机安装视工程量可划分为数个分部工程14.观测设施含监测仪器埋设、管理房等。单独招标时，可单列为单位工程(七)混凝土(碾压混凝土)拱坝1.坝基开挖与处理△2.坝基及坝肩防渗排水视工程量可划分为数个分部工程3.非溢流坝段视工程量可划分为数个分部工程△4.溢流坝段△5.底孔(中孔)坝段6.坝体接缝灌浆视工程量可划分为数个分部工程7.廊道含梯步、排水沟、灯饰等。如为无灌浆(排水)廊道，本分部应为主要分部工程8.消能防冲视工程量可划分为数个分部工程9.坝顶含路面、栏杆、灯饰等△10.推力墩(重力墩、翼坝)11.周边缝仅限于有周边缝拱坝12.铰座仅限于铰拱坝13.高边坡处理视工程量可划分为数个分部工程14.金属结构及启闭机安装视工程量可划分为数个分部工程15.观测设施含监测仪器埋设、管理房等。单独招标时，可单列为单位工程(八)浆砌石重力坝1.坝基开挖与处理△2.坝基及坝肩防渗排水视工程量可划分为数个分部工程3.非溢流坝段视工程量可划分为数个分部工程△4.溢流坝段*5.引水坝段6.厂坝联结段△7.底孔(中孔)坝段△8.坝面(心墙)防渗9.廊道及坝内交通含灯饰、路面、梯步、排水沟等。如为无灌浆(排水)廊道，本分部应为主要分部工程10．坝顶含路面、栏杆、灯饰等11.消能防冲工程视工程量可划分为数个分部工程12.高边坡处理视工程量可划分为数个分部工程13.金属结构及启闭机安装14.观测设施含监测仪器埋设、管理房等。单独招标时，可单列为单位工程1.坝基开挖与处理 (九)浆砌石坝△2.坝基及坝肩防渗排水3.非溢流坝段视工程量可划分为数个分部工程△4.溢流坝段A5.底孔(中孔)坝段△6.坝面防渗一、拦河坝工程7.廊道含灯饰、路面、梯步、排水沟等8.消能防冲9.坝顶含路面、栏杆、灯饰等△10．推力墩(重力墩、翼坝)视工程量可射分为数个分部工程11.高边坡处理视工程量可划分为数个分部工程12.金属结构及启闭机安装13.观测设施含监测仪器埋设、管理房等。单独招标时，可单列为单位工程(十)橡胶坝1.坝基开挖与处理2.基础底板3.边墩(岸墙)、中墩4.铺盖或截渗墙、上游翼墙及护坡5．消能防冲△6.坝袋安装△7.控制系统含管路安装、水泵安装、空压机安装8.安全与观测系统含充水坝安全溢流设备安装、排气阀安装；充气坝安全阀安装、水封管(或U形管)安装；自动塌坝装置安装；坝袋内压力观测设施安装，上下游水位观测设施安装9.管理房房建按《建筑工程施工质量验收统一标准》(GB50300—2001)附录B划分分项工程二、泄洪工程(一)溢洪道工程(含陡槽溢洪道、侧堰溢洪道、竖井溢洪道)△1.地基防渗及排水2.进水渠段△3.控制段4.泄槽段5.消能防冲段视工程量可划分为数个分部工程6.尾水段7.护坡及其他8.高边坡处理视工程量可划分为数个分部工程9.金属结构及启闭机安装视工程量可划分为数个分部工程(二)泄洪隧洞(防空洞、排砂洞)△1.进水口或竖井(土建)2.有压洞身段视工程量可划分为数个分部工程3.无压洞身段△4.工作闸门段(土建)5.出口消能段6.尾水段△7.导流洞堵体段8.金属结构及启闭机安装 三、枢纽工程中的引水工程(一)坝体引水工程(含发电．灌溉、工业及生活取水口工程)△1.进水闸室段(土建)2.引水渠段3.厂坝联结段4.金属结构及启闭机安装(二)引水隧洞及压力管道工程△1.进水闸室段(土建)2.洞身段视工程量可划分为数个分部工程3.调压井△4.压力管道段5.灌浆工程含回填灌浆、固结灌浆、接缝灌浆6.封堵体长隧洞临时支洞7.封堵闸长隧洞永久支洞8.金属结构及启闭机安装四、发电工程(一)地面发电厂房工程1.进口段(指闸坝式)2.安装间3.主机段土建，每台机组段为一个分部工程4.尾水段5.尾水渠6.副厂房、中控室安装工作量大时，可单列控制盘柜安装分部工程。房建工程按GB50300—2001附录B划分分项工程△7.水轮发电机组安装以每台机组安装工程为一个分部工程8.辅助设备安装9.电气设备安装电气一次、电气二次可分列分部工程L0.通信系统通信设备安装，单独招标时，可单列为单位工程11.金属结构及启闭(起重)设备安装拦污栅、进口及尾水闸门启闭机、桥式起重机可单列分部工程△12.主厂房房建工程按GB50300--2001附录B序号2、3、4、5、6、8划分分项工程13.厂区交通、排水及绿化含道路、建筑小品、亭台、花坛、场坪绿化、排水沟渠等(二)地下发电厂房工程1.安装间2.主机段土建，每台机组段为一个分部工程3.尾水段4.尾水洞5.副厂房、中控室在安装工作量大时，可单列控制盘柜安装分部工程。房建工程按GB50300—2001附录B划分分项工程6.交通隧洞视工程量可划分为数个分部工程7.出线洞8.通风洞△9.水轮发电机组安装每台机组为一个分部工程10.辅助设备安装11.电气设备安装电气一次、电气二次可分列分部工程12.金属结构及启闭(起重)设备安装尾水闸门启闭机、桥式起重机可单列分部工程13.通信系统 通信设备安装，单独招标时，可单列为单位工程14.砌体及装修工程按GB50300—2001附录B序号2、3、4、5、6、8划分分项工程四、发电工程(三)坝内式发电厂房工程△1.进水口闸室段(土建)2.压力管道3.安装间4.主机段土建，每台机组段为一个分部工程5.尾水段6.副厂房及中控室在安装工作量大时，可单列控制盘柜安装分部工程。房建工程按GB50300—2001附录B划分分项工程△7.水轮发电机组安装每台机组为一个分部工程8.辅助设备安装9.电气设备安装电气一次、电气二次可分列分部工程10.通信系统通信设备安装，单独招标时，可单列为单位工程11.交通廊道含梯步、路面、灯饰工程。电梯按GB50300—2001附录B序号9划分分项工程12.金属结构及启闭(起重)设备安装视工程量可划分为数个分部工程13.砌体及装修工程按GB50300—2001附录B序号2、3、4、5、6、8划分分项工程五、升压变电工程地面升压变电站、地下升压变电站1.变电站(土建)2.开关站(土建)3.操作控制室房建工程按GB50300--2001附录B划分分项工程△4.主变压器安装5.其他电气设备安装按设备类型划分6.交通洞仅限于地下升压站六、水闸工程泄洪闸、冲砂闸、进水闸1.上游联结段2.地基防渗及排水A3.闸室段(土建)4.消能防冲段5.下游联结段6.交通桥(工作桥)含栏杆、灯饰等7.金属结构及启闭机安装视工程量可划分为数个分部工程8.闸房按GB50300—2001附录B划分分项工程七、过鱼工程(一)鱼闸工程1.上鱼室2.井或闸室3.下鱼室4.金属结构及启闭机安装(二)鱼道工程1.进口段2.槽身段3.出口段4.金属结构及启闭机安装 八、航运工程(一)船闸工程按交通部《船闸工程质量检验评定标准》(JTJ288—93)表2.0.2—1、表—2和表—3划分分部工程和分项工程(二)升船机工程1.上引航道及导航建筑物按交通部JTJ288—93表2.0.2—1、表—2和表—3划分分项工程2.上闸首按交通部JTJ288—93表1、表2.0.2—2和表—3划分分项工程3.升船机主体含普通混凝土、混凝土预制构件制作、混凝土预制构件安装、钢构件安装、承船厢制作、承船厢安装、升船机制作、升船机安装、机电设备安装等4.下闸首按交通部JTJ28893表2.0.2—1、表—2和表3划分分项工程5.下引航道按交通部JTJ288—93表1、表2.0.2—2和表3划分分项工程6.金属结构及启闭机安装按交通部JTJ288—93表2.0.2—1、表—2和表3划分分项工程7.附属设施交通部JTJ288—93表1、表2.0.2～2和表划分分项工程九、交通工程(一)永久性专用公路工程按交通部《公路工程质量检验评定标准》(JTGF80／1～2—2004)进行项目划分(二)永久性专用铁路工程按铁道部发布的铁路工程有关规定进行项目划分十、管理设施永久性辅助性生产房屋及生活用房按GB503002001附录B及附录C进行项目划分注：分部工程名称前加“△”者为主要分部工程。加“*”者可定为主要分部工程，也可定为一般分部工程，视实际情况决定。 表2堤防工程项目划分表工程类别单位工程分部工程说明一、防洪堤(1、2、3级堤防及堤身高于6m的4级堤防)(一)△堤身工程△1.堤基处理2.堤基防渗3.堤身防渗△4.堤身填(浇、砌)筑工程包括碾压式土堤填筑、土料吹填筑堤、混凝土防洪墙、砌石堤等5.填塘固基6.压浸平台7.堤身防护8.堤脚防护9.小型穿堤建筑物视工程量，以一个或同类数个小型穿堤建筑物为1个分部工程(二)堤岸防护1.护脚工程A2.护坡工程二、交叉连接建筑物(仅限于较大建筑物)(一)涵洞1.地基与基础工程2.进口段△3.洞身视工程量可划分为1个或数个分部工程4.出口段(二)水闸1.上游联结段2.地基与基础△3.闸室(土建)4.交通桥5.消能防冲段6.下游联结段7.金属结构及启闭机安装(三)公路桥按照JTGF80／12004附录A进行项目划分(四)公路三、管理设施(一)管理设施△1.观测设施单独招标时，可单列为单位工程2.生产生活设施房建工程按GB50300—2001附录B划分分项工程3.交通工程公路按JTGF80／1～2--2004划分分项工程4.通信工程通信设备安装，单独招标时，可单列为单位工程注1：单位工程名称前加“△”者为主要单位工程，分部工程名称前加“△”者为主要分部工程；注2：交叉连接建筑物中的“较大建筑物”指该建筑物的工程量(投资)与防洪堤中所划分的其他单位工程的工程量(投资)接近的建筑物。 表3引水(渠道)工程项目划分表工程类别单位工程分部工程说明一、引(输)水河(渠)道(一)明渠、暗渠1.渠基开挖工程以开挖为主。视工程量划分为数个分部工程2.渠基填筑工程以填筑为主。视工程量划分为数个分部工程3.渠道衬砌工程视工程量划分为数个分部工程4.渠顶工程含路面、排水沟、绿化工程、桩号及界桩埋设等5.高边坡处理指渠顶以上边坡处理，视工程量划分为数个分部工程6.小型渠系建筑物以同类数座建筑物为一个分部工程二、建筑物(*指1、2、3级建筑物)(一)水闸1.上游引河段视工程量划分为数个分部工程2.上游联结段3.闸基开挖与处理4.地基防渗及排水△5.闸室段(土建)6.消能防冲段7.下游联结段8.下游引河段视工程量划分为数个分部工程9.桥梁工程10.金属结构及启闭机安装11.闸房按GB50300—2001附录B中划分分项工程(二)渡槽1.基础工程2.进出口段△3.支承结构视工程量划分为数个分部工程△4.槽身视工程量划分为数个分部工程(三)隧洞1.进口段2.洞身△(1)洞身段围岩软弱或裂隙发育时，按长度将洞身划分为数个分部工程，每个分部工程中有开挖单元及衬砌单元。洞身分部工程中对安全、功能或效益起控制作用的分部工程为主要分部工程(2)洞身开挖围岩质地条件较好时，按施工顺序将洞身划分为数个洞身开挖分部工程和数个洞身衬砌分部工程。洞身衬砌分部工程中对安全、功能或效益起控制作用的分部工程为主要分部工程△(3)洞身衬砌3.隧洞固结灌浆△4.隧洞回填灌浆5.堵头段(或封堵闸)临时支洞为堵头段，永久支洞为封堵闸6.出口段 表3(续)工程类别单位工程分部工程说明二、建筑物(*指1、2、3级建筑物)(四)倒虹吸工程1.进口段含开挖、砌(浇)筑及回填工程△2.管道段含管床、管道安装、镇墩、支墩、阀井及设备安装等。视工程量可按管道长度划分为数个分部工程3.出口段含开挖、砌(浇)筑及回填工程4.金属结构及启闭机安装(五)涵洞1.基础与地基工程2.进口段△3.洞身视工程量可划分为数个分部工程4.出口段(六)泵站1.引渠视工程量划分为数个分部工程2.前池及进水池3.地基与基础处理4.主机段(土建，电机层地面以下)以每台机组为一个分部工程5.检修间按GB50300—2001附录B中划分分项工程6.配电间△7.泵房房建工程(电机层地面至屋顶)△8.主机泵设备安装以每台机组安装为一个分部工程9.辅助设备安装10.金属结构及启闭机安装视工程量可划分为数个分部工程11.输水管道工程视工程量可划分为数个分部工程12.变电站13.出水池14.观测设施15.桥梁(检修桥、清污机桥等)(七)公路桥涵(含引道)按照JTGF80／1—2004附录A进行项目划分(八)铁路桥涵按照铁道部发布的规定进行项目划分(九)防冰设施(拦冰索、排冰闸等)按设计及施工部署进行项目划分三、船闸工程按交通部JTJ288—93表2.0.2—1、表—2和表—3划分分部工程和分项工程四、管理设施管理处(站、点)的生产及生活用房按GB50300—2001附录B及附录C进行项目划分。观测设施及通讯设施单独招标时，单列为单位工程注1：分部工程名称前加“△”者为主要分部工程；注2：建筑物级别按《灌溉与排水工程设计规范》(GB50288—99)第2章规定执行；注3：*工程量较大的4级建筑物，也可划分为单位工程。 项目划分原则3.2.1本条是进行项目划分的基本原则。条文中的工程结构特点指建筑物的结构特点，如混凝土重力坝，可按坝段进行项目划分，土石坝则应按防渗体、坝壳及排水堆石体等进行项目划分。施工部署指施工组织设计中对各建筑物施工时期的安排。同时，还应遵守有利于施工质量管理的原则。3.2.2单位工程项目划分，在满足条规定的前提下，本条对枢纽工程、堤防工程、引水(渠道)工程的单位工程项目划分原则做了如条文所述规定。引水(渠道)工程级别按GB50288--99规定执行。除险加固工程因险情不同，其除险加固内容和工程量也相差很大，应按实际情况进行项目划分。加固工程量大时，以同一招标标段中的每座独立建筑物的加固项目为一个单位工程，当加固工程量不大时，也可将一个施工单位承担完成的几个建筑物的加固项目划分为一个单位工程。3.2.3条文中的“工程量不宜相差太大”指同种类分部工程(如几个混凝土分部工程)的工程量差值不超过50％，“投资不相差太大”指不同种类分部工程(如混凝土分部工程、砌石分部工程、闸门及启闭机安装分部工程……)的投资差值不宜超过一倍。对除险加固工程可根据整治内容，按本条规定的原则进行分部工程的划分。3.2.4《单元工程评定标准》对水利水电枢纽工程及堤防工程中常见单元工程如何划分都有规定，《单元工程评定标准》中未涉及的单元工程，应按本条规定进行划分。目前水利行业尚无引水(渠道)工程的单元工程质量评定标准，本条提出了其单元工程划分原则，并在条文说明中列出了项目划分表。项目划分程序3.3.3工程施工过程中，由于设计变更、施工部署的重新调整等诸多因素，需要对工程开工初期批准的项目划分进行调整。从有利于施工质量管理工作的连续性和施工质量检验评定结果的合理性，对不影响单位工程、主要分部工程、关键部位单元工程、重要隐蔽部位单元工程的项目划分的局部调整，由项目法人组织监理、设计和施工单位进行。但对影响上述工程项目划分的调整时。应重新报送工程质量监督机构进行确认。
