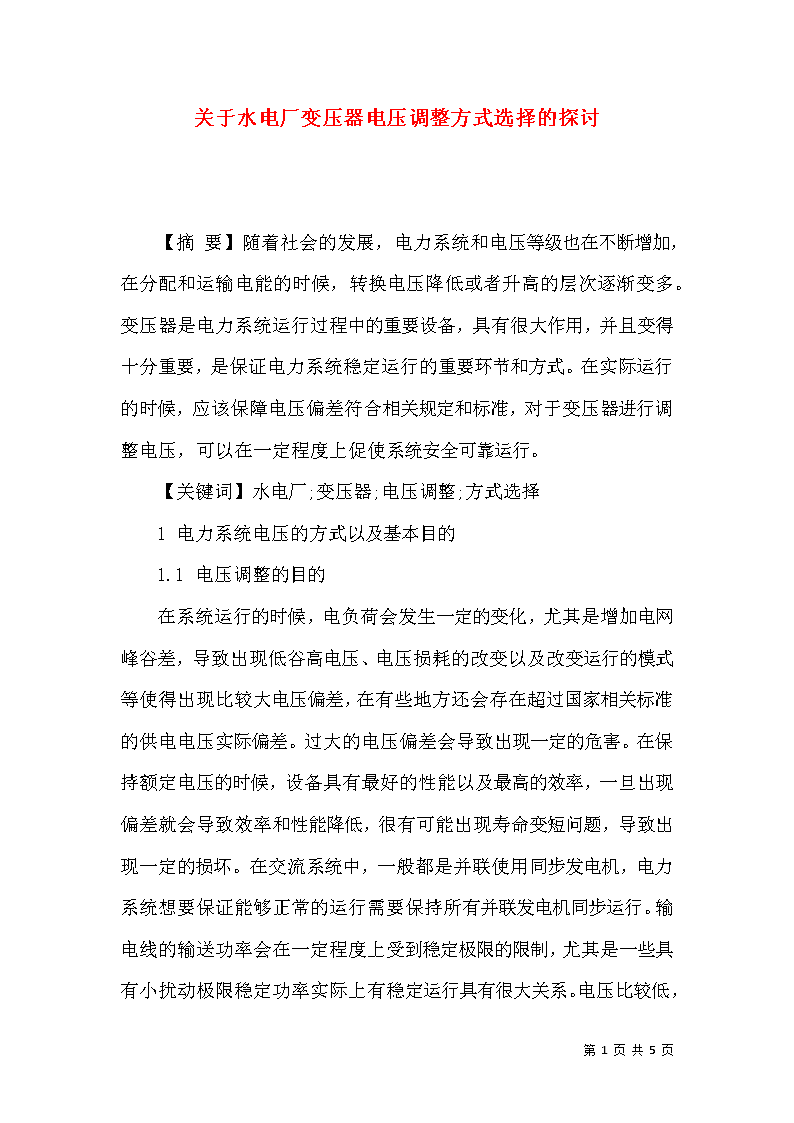

关于水电厂变压器电压调整方式选择的探讨

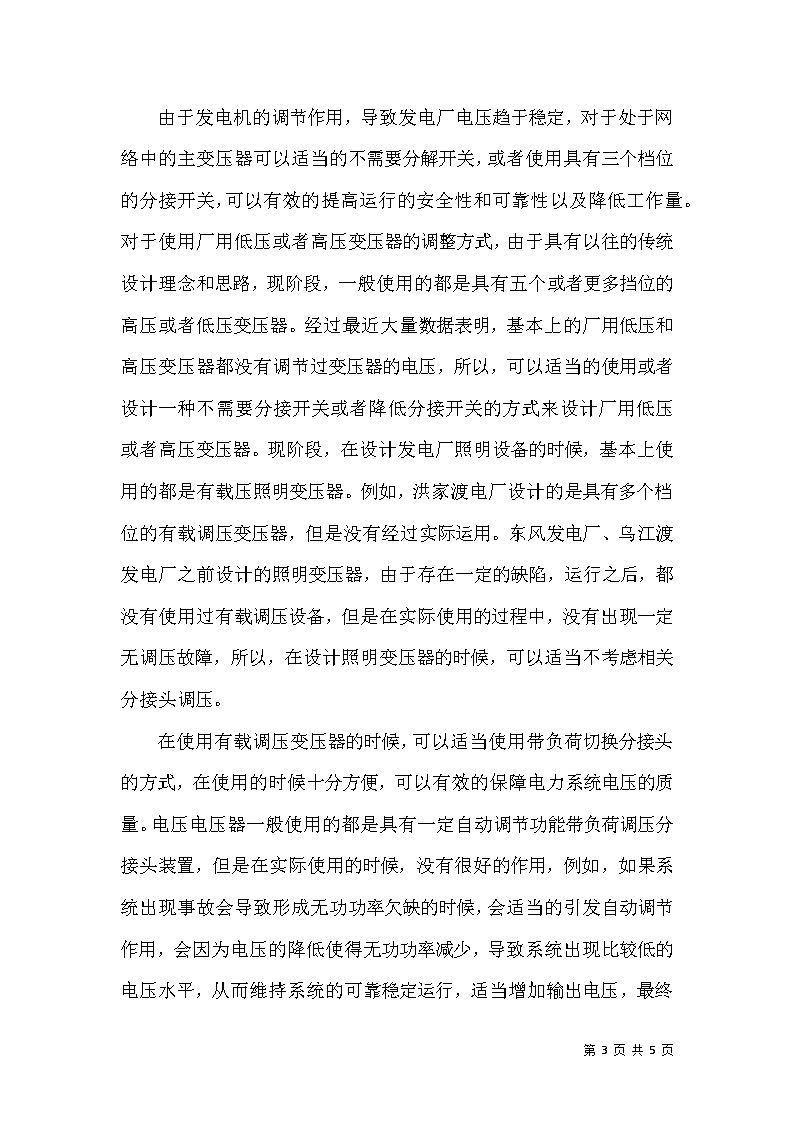

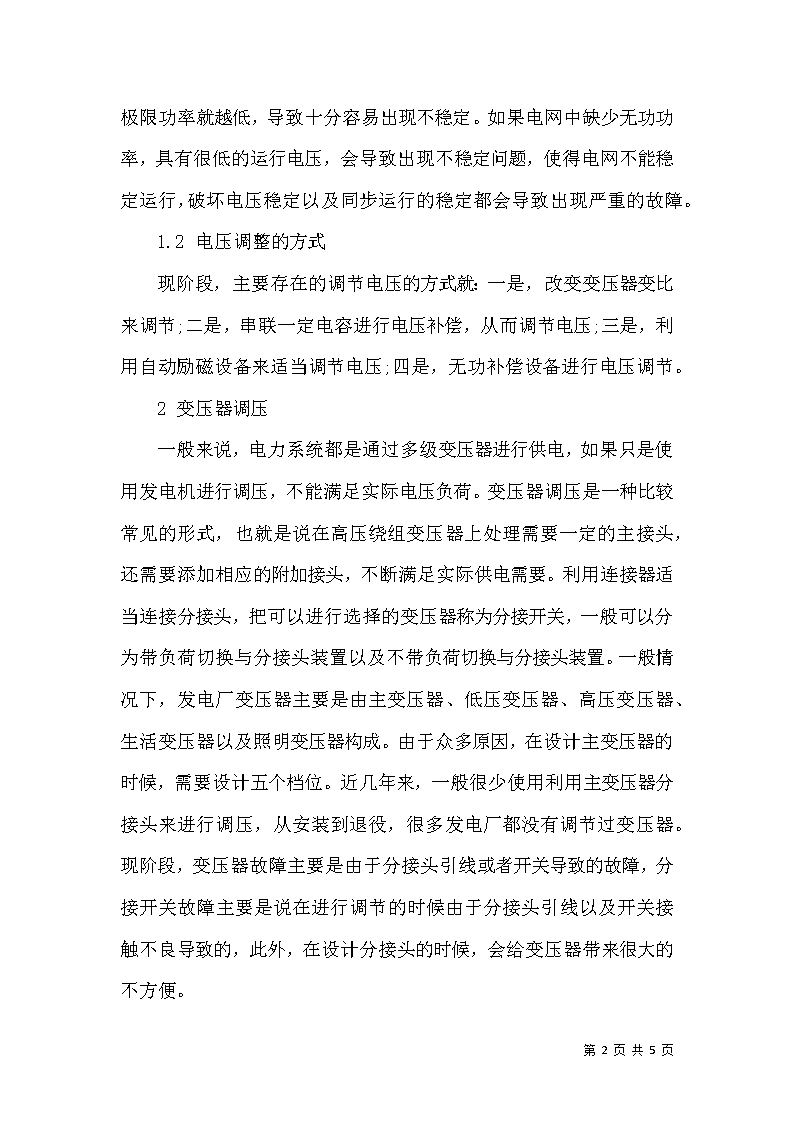

关于水电厂变压器电压调整方式选择的探讨【摘要】随着社会的发展，电力系统和电压等级也在不断增加，在分配和运输电能的时候，转换电压降低或者升高的层次逐渐变多。变压器是电力系统运行过程中的重要设备，具有很大作用，并且变得十分重要，是保证电力系统稳定运行的重要环节和方式。在实际运行的时候，应该保障电压偏差符合相关规定和标准，对于变压器进行调整电压，可以在一定程度上促使系统安全可靠运行。【关键词】水电厂;变压器;电压调整;方式选择1电力系统电压的方式以及基本目的1.1电压调整的目的第5页共5页 在系统运行的时候，电负荷会发生一定的变化，尤其是增加电网峰谷差，导致出现低谷高电压、电压损耗的改变以及改变运行的模式等使得出现比较大电压偏差，在有些地方还会存在超过国家相关标准的供电电压实际偏差。过大的电压偏差会导致出现一定的危害。在保持额定电压的时候，设备具有最好的性能以及最高的效率，一旦出现偏差就会导致效率和性能降低，很有可能出现寿命变短问题，导致出现一定的损坏。在交流系统中，一般都是并联使用同步发电机，电力系统想要保证能够正常的运行需要保持所有并联发电机同步运行。输电线的输送功率会在一定程度上受到稳定极限的限制，尤其是一些具有小扰动极限稳定功率实际上有稳定运行具有很大关系。电压比较低，极限功率就越低，导致十分容易出现不稳定。如果电网中缺少无功功率，具有很低的运行电压，会导致出现不稳定问题，使得电网不能稳定运行，破坏电压稳定以及同步运行的稳定都会导致出现严重的故障。1.2电压调整的方式现阶段，主要存在的调节电压的方式就：一是，改变变压器变比来调节;二是，串联一定电容进行电压补偿，从而调节电压;三是，利用自动励磁设备来适当调节电压;四是，无功补偿设备进行电压调节。2变压器调压一般来说，电力系统都是通过多级变压器进行供电，如果只是使用发电机进行调压，不能满足实际电压负荷。变压器调压是一种比较常见的形式，也就是说在高压绕组变压器上处理需要一定的主接头，还需要添加相应的附加接头，不断满足实际供电需要。利用连接器适当连接分接头，把可以进行选择的变压器称为分接开关，一般可以分为带负荷切换与分接头装置以及不带负荷切换与分接头装置。一般情况下，发电厂变压器主要是由主变压器、低压变压器、高压变压器、生活变压器以及照明变压器构成。由于众多原因，在设计主变压器的时候，需要设计五个档位。近几年来，一般很少使用利用主变压器分接头来进行调压，从安装到退役，很多发电厂都没有调节过变压器。现阶段，变压器故障主要是由于分接头引线或者开关导致的故障，分接开关故障主要是说在进行调节的时候由于分接头引线以及开关接触不良导致的，此外，在设计分接头的时候，会给变压器带来很大的不方便。第5页共5页 由于发电机的调节作用，导致发电厂电压趋于稳定，对于处于网络中的主变压器可以适当的不需要分解开关，或者使用具有三个档位的分接开关，可以有效的提高运行的安全性和可靠性以及降低工作量。对于使用厂用低压或者高压变压器的调整方式，由于具有以往的传统设计理念和思路，现阶段，一般使用的都是具有五个或者更多挡位的高压或者低压变压器。经过最近大量数据表明，基本上的厂用低压和高压变压器都没有调节过变压器的电压，所以，可以适当的使用或者设计一种不需要分接开关或者降低分接开关的方式来设计厂用低压或者高压变压器。现阶段，在设计发电厂照明设备的时候，基本上使用的都是有载压照明变压器。例如，洪家渡电厂设计的是具有多个档位的有载调压变压器，但是没有经过实际运用。东风发电厂、乌江渡发电厂之前设计的照明变压器，由于存在一定的缺陷，运行之后，都没有使用过有载调压设备，但是在实际使用的过程中，没有出现一定无调压故障，所以，在设计照明变压器的时候，可以适当不考虑相关分接头调压。第5页共5页 在使用有载调压变压器的时候，可以适当使用带负荷切换分接头的方式，在使用的时候十分方便，可以有效的保障电力系统电压的质量。电压电压器一般使用的都是具有一定自动调节功能带负荷调压分接头装置，但是在实际使用的时候，没有很好的作用，例如，如果系统出现事故会导致形成无功功率欠缺的时候，会适当的引发自动调节作用，会因为电压的降低使得无功功率减少，导致系统出现比较低的电压水平，从而维持系统的可靠稳定运行，适当增加输出电压，最终使得负荷吸收无功功率和符合电压增加和恢复，促使高压电网出现一定的降落，破坏系统的稳定性以及系统受端电压。这种自动调节有载调压方式具有一定的不良作用，经过多次的实验可以表明以及证实。在使用这种变压器的时候，应该不断的计算和分析实际情况和数据，保证具有一定的经济性和合理性，适当的选择符合实际的调压方式。3变压器电压调整方式改变的优点综上，在选择调节变压器方式的时候，应该依据实际的变电所位置，适当使用不同的方式，可以在一定程度上改进变压器的制造和设计。一般情况下，使用改变分接形式，不带负载进行调压的方式具有五个档位，小型的具有三个档位，并且都是±5%。有载调压方式一般都是±3x2.5%，或者±4x2%。随着技术的不断发展，适当的合理提出需要更大调压范围的分接头变压器。在系统线路末端的设备，虽然已经得到限制范围，但是还是不能切实符合实际电压需要和规范，并且发电厂的变压器，从开始安装到完成工作，都没有调整过分接头位置。这种方式导致出现很大的浪费，也会增加事故发生的概率，提高制造成本。因此，建议相关单位在使用变压器的时候，不应该规定一种模式的调节方式，应该依据实际情况合理的选择调节方式，设计出少带分接头、不带费接头、偏移调节等，也就是适当调节负荷中心的变压器高压侧下降2.5%-5%，末端的变压器适当增加高压侧2.5%-5%，尽可能大的缩小调节范围，这种方式可以有效的降低事故发生概率以及降低维护成本。4结束语第5页共5页 总而言之，由于科学技术以及社会的进步和发展，相关产品的设计方式可以适当的依据先进技术来不断满足系统需求合计可靠的产品，还需要不断满足用户的实际需求，变压器调压方式的改变，如果可以很好的使用在系统中，能够得到一定的社会效益和经济效益。参考文献：[1]黄政，王正洪.关于水电厂变压器电压调整方式选择的探讨[J].贵州水力发电，2010（6）.[2]黄政.关于水电厂变压器电压调整方式选择的探讨[C].//四川、贵州、云南三省水电厂（站）机电设备运行技术研讨会论文集.2010.[3]李波.白市水电厂10kV系统防雷措施探索与实施[J].水利水电技术，2014（12）.[4]赵森林，郭大奎.浅谈防止水电厂10kV系统谐振过电压事故的措施[J].中国电力教育，2011（3）.[5]钟建平.平班水电厂220kV主变压器励磁涌流抑制[J].红水河，2013（5）.第5页共5页
