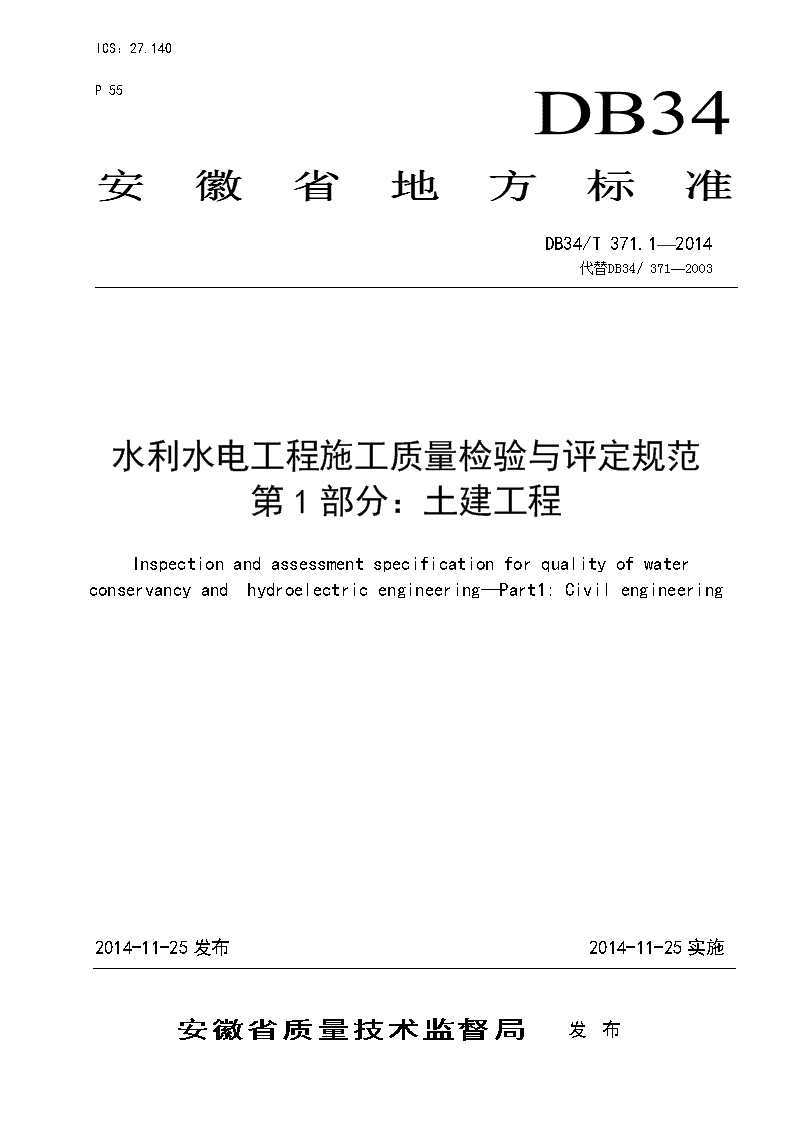

DB34安徽省地方标准水利水电工程施工质量检验与评定规范(第1部分：土建工程)

DB34/T××××—××××题替代替代安徽省质量技术监督局发布2014-11-25实施2014-11-25发布水利水电工程施工质量检验与评定规范第1部分：土建工程Inspectionandassessmentspecificationforqualityofwaterconservancyandhydroelectricengineering—Part1:CivilengineeringDB34/T371.1—2014代替DB34/371—2003DB34安徽省地方标准ICS：27.140P55 DB34/T371.1—2014目次前言II1范围12规范性引用文件13术语和定义24基本规定34.1一般要求34.2工序施工质量检验与评定44.3单元工程施工质量检验与评定55综合类施工质量评定76单元（工序）工程施工质量评定256.1土石方工程256.2混凝土工程636.3地基处理与基础工程1146.4堤防工程1556.5道路工程1876.6房屋建筑工程207附录A（规范性目录）表格填写要求264A.1填写程序264A.2填写要求264附录B（规范性目录）水利水电工程质量缺陷备案表格式266附录C（规范性目录）混凝土防腐蚀涂层单元工程施工质量检验项目与标准269附录D（规范性目录）水泥土置换地基加固单元工程施工质量检验项目与标准270附录E（规范性目录）河道陆上土方开挖单元工程施工质量建检验项目与标准27167 DB34/T371.1—2014前言本标准按照GB/T1.1—2009给出的规则起草。本规范分为两个部分：——第1部分：土建工程；——第2部分：金属结构与机电设备安装工程。本标准由安徽省水利厅提出并归口。本标准代替了DB34/371—2003。修订的主要内容包括：——增加了术语；——增加了基本规定，明确了评定程序，修改了单元（工序）工程评定标准，强化了在评定中对施工过程检验资料、施工记录的要求；——增加了混凝土防腐蚀、水泥土置换地基加固、河道陆上开挖及生态混凝土护坡单元工程评定标准；在混凝土单元工程质量评定中增加了工程实体钢筋保护层评定标准等；——改变了质量检验项目分类，将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目”等统一规定为“主控项目”和“一般项目”两类。本标准起草单位：安徽省水利工程质量监督中心站、安徽水安建设集团股份有限公司、滁州市宏源建设有限责任公司。本标准主要起草人：欧岩峰、胡先林、许静华、张文清、赵雯、叶礼宏、汪惠芬、浦慎远、蔡传鑫、王维雅、吴建荣、惠周、张涌泉、程乙钊、乔业斌、肖桂林、张蕾、方玉涛、张茹、周琼、朱宏斌、陈天旭、吴正永、李磊。67 DB34/T371.1—2014水利水电工程施工质量检验与评定规范第1部分：土建工程1范围本标准适用于安徽省境内大中型水利水电工程施工质量检验与评定。小型水利水电工程可参照执行。本标准代替《安徽省水利工程施工质量评定标准》DB34/371—2003土建工程部分，规定了我省水利水电工程施工质量检验与评定标准、程序等。本标准未涉及项目或采用新技术、新材料、新工艺及新设备时，由项目法人组织制定相应的质量检验与评定要求和办法，报质量监督机构核备。水利水电工程施工质量检验与评定，除应符合本规范的要求外，尚应符合国家及行业现行有关标准的规定。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用于本文件。凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBl75通用硅酸盐水泥GBl499钢筋混凝土用钢筋GBl596用于水泥和混凝土中的粉煤灰GB/T8170数值修约规则与极限数值的表示和判定GB/T14370预应力筋用锚具、夹具和连接器GB/T16777建筑防水涂料试验方法GB50010混凝土结构设计规范GB50119混凝土外加剂应用技术规范GB50164混凝土质量控制标准GB50202建筑地基基础工程施工质量验收规范GB50203砌体工程施工质量验收规范GB50204混凝土结构工程施工质量验收规范GB50207屋面工程质量验收规范GB50210建筑装饰装修工程质量验收规范GB50212建筑防腐蚀工程施工及验收规范67 DB34/T371.1—2014GB50303建筑电气工程施工质量验收规范CECS361生态混凝土应用技术规程DL/T5215水工建筑物止水带技术规范JGJl8钢筋焊接及验收规程JGJ52普通混凝土用砂质量标准（允许偏差）及检验方法JGJ53普通混凝土用碎石或卵石质量标准（允许偏差）及检验方法JGJ55普通混凝土配合比设计规程JGJ63混凝土拌合用水标准的规定JGJ79建筑地基处理技术规范JGJl07钢筋机械连接通用技术规程JG/T122建筑木门、木窗JTGF80—2004公路工程质量检验评定标准SL176—2007水利水电工程施工质量检验与评定规程SL223—2012水利水电建设工程验收规程SL631—2012水利水电工程单元工程施工质量评定标准—土石方工程SL632—2012水利水电工程单元工程施工质量评定标准—混凝土工程SL633—2012水利水电工程单元工程施工质量评定标准—地基处理与基础工程SL634—2012水利水电工程单元工程施工质量评定标准—堤防工程3术语和定义下列术语和定义适用于本标准。3.1水利工程质量qualityofhydraulicandhydroelectricengineeing工程满足国家和水利行业相关标准及合同约定要求的程度，在安全、功能、适用、外观及环境保护方面的特性总和。3.2质量检验qualityinsection通过检查、量测、试验等方法，对工程质量特性进行的综合性评价。3.3质量评定qualityassessment将质量检验结果与国家和行业技术标准以及合同约定的质量标准（允许偏差）所进行的比较活动。3.4单位工程unitproject指具有独立发挥作用或独立施工条件的工程。67 DB34/T371.1—20143.5分部工程separatedpartproject在一个建筑物内能组合发挥一种功能的建筑安装工程，是组成单位工程的部分。对单位工程安全、工程或效益起决定性作用的分部工程为主要分部工程。3.6单元工程separateditemproject依据建筑物设计结构、施工部署和质量考核要求，将分部工程划分为若干个层、块、区、段，每一层、块、区、段为一个单元工程，通常是由若干工序组成的综合体，是施工质量考核的基本单位。3.7工序workingprocedure按施工的先后顺序将单元工程划分成的若干个具体施工过程或施工步骤。对单元工程质量影响较大的工序称为主要工序。3.8主控项目dominantitem对单元工程的功能起决定作用或对工程安全、卫生、环境保护有重大影响的检验项目。3.9一般项目generalitem除主控项目以外的检验项目。3.10见证取样evidentialtesting在监理单位或项目法人监督下，由施工单位有关人员现场取样，并送到具有相应资质等级的工程质量检测单位所进行的检测。3.11外观质量qualityofappearance通过检查和必要的量测所反映的工程外表质量。4基本规定4.1一般要求4.1.1项目法人应组织监理、设计、施工等单位，根据有关标准共同划分单元工程，并根据单元工程性质和部位确定重要隐蔽单元工程和关键部位单元工程。单元工程划分结果应以书面形式报送质量监督机构备案。4.1.2单元工程分为不划分工序单元工程和划分工序单元工程；工序分为主要工序和一般工序两类，主要工序和一般工序的划分应按相应的评定标准的规定执行。4.1.367 DB34/T371.1—2014不划分工序单元工程的施工质量评定，在单元工程中所包含的检验项目检验合格和施工项目实体质量检验合格的基础上，进行单元工程施工质量评定。4.1.4划分工序单元工程在工序评定合格和施工项目实体质量检验合格的基础上，进行单元工程施工质量评定。4.1.5检验项目按检验方法分为检查项目和检测项目，按作用和影响程度分为主控项目和一般项目。4.1.6质量检验项目应采用随机布点和监理工程师现场指定区位相结合的方式进行。检验方法及数量应符合SL631至SL634及相关标准的规定。4.1.7工序和单元工程施工质量评定表及其备查资料的制备应由工程施工单位负责，评定表一式4份，备查资料一式2份，其中评定表及其备查资料各1份应由监理单位保存，其余应由施工单位保存。4.2工序施工质量检验与评定4.2.1工序施工质量评定条件4.2.1.1工序中所有施工项目（或施工内容）已完成。4.2.1.2工序施工质量经施工单位自检全部合格。4.2.2工序施工质量评定程序4.2.2.1施工单位应对工序施工质量进行自检，并做好检验记录。4.2.2.2施工单位自检合格后，填写工序施工质量评定表（按附录A的有关规定填写），报监理单位复核。4.2.2.3监理单位收到申请后，应在4h内进行复核。复核应包括下列内容：a）核查施工单位报验资料是否真实、齐全；b）结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合本标准的要求；c）在施工单位提交的工序施工质量评定表中填写复核记录，并签署工序施工质量评定意见，核定工序施工质量等级，相关责任人履行相应签字手续。4.2.3工序施工质量检验评定资料4.2.3.1施工单位应提交以下资料：a)各班、组的初检记录、施工队复检记录、施工单位专职质检员终检记录；b）工序中各施工质量检验项目的检验资料；c）施工中的见证取样检验记录及结果资料；d）施工单位自检完成后，填写的工序施工质量评定表。4.2.3.2监理单位应提交以下资料：a)监理单位的平行检验资料；b）监理工程师签署质量复核意见的工序质量评定表。4.2.4工序施工质量评定等级工序施工质量分为合格和优良两个等级。4.2.5工序施工质量等级评定标准67 DB34/T371.1—20144.2.5.1合格等级标准应a）检查项全部符合质量要求；b）主控检测项目逐项检测点合格率100%，其中拆模后钢筋混凝土钢筋保护层厚度检测点合格率不低于85%，且最大偏差值不大于允许偏差值的1.5倍；c）一般检测项目逐项检测点合格率70%及以上，且不合格点不应集中；d）各项报验资料符合要求。4.2.5.2优良等级标准a）检查项全部符合质量要求；b）主控检测项目逐项检测点合格率100%，其中拆模后钢筋混凝土钢筋保护层厚度检测点合格率不低于90%，且最大偏差值不大于允许偏差值的1.5倍；c）一般检测项目逐项检测点合格率90%及以上，且不合格点不应集中；d）各项报验资料符合要求。4.3单元工程施工质量检验与评定4.3.1单元工程施工质量评定条件4.3.1.1单元工程或单元所含工序（或所有施工项目）已完成，施工现场具备验收的条件。4.3.1.2划分工序单元工程所含工序施工质量经评定全部合格。有关质量缺陷已处理完毕或有监理单位批准的处理意见。4.3.2单元工程施工质量评定程序4.3.2.1施工单位应首先对单元工程施工质量进行自检，并填写检验记录。4.3.2.2施工单位自检合格后，应填写单元工程施工质量评定表，向监理单位申请复核。4.3.2.3监理单位收到申请后，应在8h内进行复核。复核应包括下列内容：a)核查施工单位报验资料是否真实、齐全、完整；b)对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到标准要求；c)检查已完单元遗留问题的处理情况，在施工单位提交的单元工程施工质量评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签字手续；d）对验收中发现的问题提出处理意见。4.3.2.4重要隐蔽单元工程和关键部位单元工程施工质量的评定应由项目法人单位（或委托监理单位）主持，设计、监理、施工等单位的代表组成联合小组，共同验收评定，并应在验收前通知工程质量监督机构。4.3.3单元工程质量检验评定资料4.3.3.1施工单位应提交以下资料：a)单元工程或单元工程中所含工序的全部检验项目的检验资料；67 DB34/T371.1—2014b)原材料、拌合物与各项实体检验项目的检验记录资料；c)施工中见证取样检验记录及结果资料；d)施工单位专职质量检验员、质量（技术）负责人自检完成后，填写的单元工程施工质量评定表。4.3.3.2监理单位应提交以下资料：a)监理单位对单元工程的平行检验资料；b）监理工程师签署质量复核意见的单元工程施工质量评定表。4.3.4单元工程施工质量评定等级单元工程施工质量分为合格和优良两个等级。4.3.5单元施工质量等级评定标准4.3.5.1划分工序单元工程施工质量等级评定标准4.3.5.1.1合格等级标准a）各工序施工质量评定全部合格；b）各项报验资料符合要求。4.3.5.1.2优良等级标准a）各工序施工质量评定全部合格；b）工序优良率50%以上，且主要工序优良；c）各项报验资料符合要求。4.3.5.2不划分工序单元工程施工质量等级评定标准4.3.5.2.1合格等级标准应符合下列规定：a）检查项全部符合质量要求；b）主控检测项目逐项检测点合格率100%；c）一般检测项目逐项检测点合格率70%及以上，其中河道疏浚工程一般项目逐项应有90%及以上的检验点合格，且不合格点不应集中；d）各项报验资料符合要求。4.3.5.2.2优良等级标准应符合下列规定：a）检查项全部符合质量要求；b）主控检测项目逐项检测点合格率100%；c）一般检测项目逐项检测点合格率90%及以上，其中河道疏浚工程一般项目逐项应有95%及以上的检验点合格，且不合格点不应集中；d）各项报验资料符合要求。4.3.6地基处理与基础工程单元施工质量等级评定标准地基处理与基础工程单元施工质量等级评定标准除应满足实体质量检查（测）符合设计和规范要求及各项报验资料符合要求以外，尚应满足以下条件：67 DB34/T371.1—2014a）灌浆、高压喷射灌浆防渗墙、水泥土搅拌防渗墙及钻孔灌注桩单元工程；1）合格等级标准：单孔施工质量分别按SL634的4.2.4、5.2.4、5.3.4及8.0.6进行评定，100%合格；2）优良等级标准：单孔施工质量分别按SL634的4.2.4、5.2.4、5.3.4及8.0.6进行评定，100%合格，且优良率不小于70%。b）混凝土防渗墙单元工程；1）合格等级标准：工序施工质量评定全部合格。2）优良等级标准：工序施工质量评定全部合格，其中两个以上达到优良，且混凝土工序达到优良。C）其他类型地基处理与基础工程。其他类型地基处理与基础工程单元工程评定标准按SL634及有关规范的要求执行。4.3.7道路及房屋建筑工程道路及房屋建筑工程质量评定参照公路及房屋建筑相关行业标准执行。4.3.8不合格单元工程处理单元工程施工质量评定未达到合格标准时，应及时进行处理，处理后应按下列规定进行评定：a)全部返工重做的，重新进行评定；b)经加固补强并经设计和监理单位鉴定能达到设计要求时，其质量评定为合格；c)处理后的单元工程部分质量指标仍未达到设计要求时，经原设计单位复核，项目法人及监理单位确认能满足安全和使用功能要求，可不再进行处理；或经加固处理后，改变了建筑物外形尺寸或造成工程永久缺陷的，经项目法人、设计单位及监理单位确认能基本满足设计要求，其质量可认定为合格，并按规定进行质量缺陷备案（备案表格式见附录B）。5综合类施工质量评定综合类施工质量评定应符合表1～表15的要求。67 DB34/T371.1—2014表1工程项目施工质量评定表SL176-2007工程项目名称项目法人工程等级勘察单位建设地点设计单位主要工程量监理单位开工、竣工日期自年月日至年月日施工单位评定日期年月日序号单位工程名称单元工程质量统计分部工程质量统计单位工程等级备注个数（个）其中优良（个）优良率（%）个数（个）其中优良（个）优良率（%）1加△者为主要单位工程2345678910…单元工程、分部工程合计评定结果本项目单位工程个，质量全部合格。其中优良工程个，优良率%，主要单位工程优良率%。观测资料分析结论监理单位意见项目法人意见工程质量监督机构核定意见工程项目质量等级：总监理工程师：监理单位：（盖公章）年月日工程项目质量等级：法定代表人：项目法人：（盖公章）年月日工程项目质量等级：负责人：质量监督机构：（盖公章）年月日67 DB34/T371.1—2014表2单位工程施工质量评定表SL176-2007工程项目名称施工单位单位工程名称施工日期年月日至年月日单位工程量评定日期年月日序号分部工程名称质量等级序号分部工程名称质量等级合格优良合格优良18293104115126137…分部工程共个，全部合格，其中优良个，优良率%，主要分部工程优良率%。外观质量应得分，实得分，得分率%施工质量检验资料质量事故处理情况观测资料分析结论施工单位自评等级：评定人（签名）：项目经理：（盖公章）年月日监理单位复核等级：复核人：总监理工程师：（盖公章）年月日项目法人认定等级：认定人：单位负责人：（盖公章）年月日67 DB34/T371.1—2014表3分部工程施工质量评定表SL176-2007单位工程名称施工单位分部工程名称施工日期年月日至年月日分部工程量评定日期年月日项次单元工程名称工程量单元工程个数合格个数优良个数备注12345678989…合计重要隐蔽单元工程关键部位单元工程施工单位自评意见监理单位复核意见项目法人认定意见本分部工程的单元工程质量全部合格。优良率为%，主要单元工程、重要隐蔽工程及工程关键部位单元工程个，优良率为%。原材料质量，中间产品质量，金属结构启闭机制造质量，机电产品质量。质量事故及质量缺陷处理情况：分部工程质量等级：评定人：项目技术负责人：（盖公章）年月日复核意见：分部工程质量等级：监理工程师：年月日总监或副总监：（盖公章）年月日认定意见：分部工程质量等级：现场代表：年月日技术负责人：（盖公章）年月日67 DB34/T371.1—2014表4重要隐蔽单元工程（关键部位单元工程）质量等级签证表SL176-2007单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位自评日期年月日施工单位自评意见1、自评意见：2、自评质量等级：终检人员：（签名）监理单位抽查意见抽查意见：监理工程师：（签名）联合小组核定意见1、核定意见：2、质量等级：年月日保留意见（签名）备查资料清单⑴地质编录□⑵测量成果□⑶检测试验报告（岩芯试验、软基承载力试验、结构强度等）□⑷影像资料□⑸其他（）□联合小组成员单位名称职务、职称签名项目法人监理单位勘察单位设计单位施工单位运行管理注：重要隐蔽单元工程验收时，勘察单位应派地质工程师参加。备查资料清单中凡涉及到的项目应在“□”内打“√”，如有其他资料应在括号内注明资料的名称。67 DB34/T371.1—2014表5水工建筑物主体结构工程检查记录单位工程名称检查日期年月日分部工程名称检查部位序号检查项目份数检查情况1质量评定资料2质量保证资料3重要隐蔽和关键部位单元工程验收签证4质量问题的处理方案和验收记录5分部工程验收签证6基础及主体结构检测质量7外形尺寸、垂直度、标高等外观质量检测资料8位移、沉降、地下水等观测资料9其他有关资料检查结果：项目法人监理单位设计单位施工单位运行管理单位67 DB34/T371.1—2014表6单位工程施工质量检验与评定资料核查表SL176-2007单位工程名称施工单位核查日期年月日项次项　　　　　　目份数核查情况1原材料水泥出厂合格证、厂家试验报告2钢材出厂合格证、厂家试验报告3外加剂出厂合格证及有关技术性能指标4粉煤灰出厂合格证及有关技术性能指标5防水材料出厂合格证、厂家试验报告6止水带出厂合格证及技术性能试验报告7土工布出厂合格证及技术性能试验报告8钢绞线出厂合格证、厂家试验报告9橡胶支座出厂合格证、厂家试验报告10装饰材料出厂合格证及技术性能指标试验报告11水泥复验报告及统计资料12钢材复验报告及统计资料13外加剂、粉煤灰复验报告及统计资料14防水材料复验报告及统计资料15止水带复验报告及统计资料16钢绞线复检报告及统计资料17橡胶支座复检报告及统计资料18其他原材料出厂合格证、技术性能试验资料19其他原材料复检报告及统计资料20中间产品砂石骨料试验资料21石料试验资料22混凝土拌和物检查资料23混凝土试件统计资料24砂浆拌合物及试件统计资料25混凝土预制件（块）检验资料26金属结构及启闭机拦污栅出厂合格证及有关技术文件30闸门出厂合格证及有关技术文件31启闭机出厂合格证及有关技术文件32压力钢管生产许可证及有关技术文件33闸门、拦污栅安装测量记录34压力钢管安装测量记录67 DB34/T371.1—2014表6单位工程施工质量检验与评定资料核查表（续）SL176-2007项次项　　　　　　目份数核查情况35金属结构及启闭机启闭机安装测量记录36焊接记录及探伤报告37焊工资格证明材料（复印件）38运行试验记录39机电设备产品出厂合格证、厂家提交安装说明书及有关资料40重大设备质量缺陷处理资料41水轮发电机组安装测量记录42变电设备安装测量记录43电气设备安装测试记录44焊缝探伤报告及焊工资质证明45机组调试及试验记录46水力机械辅助设备试验记录47发电电气设备试验记录变电电气设备检测试验报告管道试验记录试运行记录重要隐蔽工程施工记录灌浆记录、图表造孔灌注桩施工记录、图表振冲桩振冲施工记录基础排水工程施工记录地下防渗墙施工记录48主要建筑物地基开挖处理记录49其他重要施工记录50综合资料质量事故调查及处理报告、质量缺陷处理检查记录51工程施工期、试运行期观测资料52工序、单元工程质量评定表53分部工程、单位工程评定表施工单位自查意见监理单位复查意见自查结论：填表人（签名）：质检部门负责人：（盖公章）年月日复查结论：监理工程师（签名）：监理单位：（盖公章）年月日67 DB34/T371.1—2014表7水工建筑物外观质量评定表SL176-2007单位工程名称施工单位主要工程量评定日期年月日项次项目标准分(分)评定得分（分）备注一级100%二级90%三级70%四级01建筑物外部尺寸122轮廓线顺直103表面平整度104立面垂直度105大角方正56曲面与平面联结97扭面与平面联结98马道及排水沟3（4）9梯步2（3）10栏杆2（3）11扶梯212闸坝灯饰213混凝土表面缺陷情况1014表面钢筋割除2（4）15砌体勾缝宽度均匀、平整416坚、横缝平直417浆砌卵石露头均匀、平整818变形缝3（4）19启闭平台梁、柱、排架520建筑物表面清洁、无附着物1021变电工程围墙(栏栅)、杆、架、塔、柱522水工金属结构外表面6（7）23电站盘柜724电缆线路敷设4（5）25电站油气、水、管路3（4）26厂区道路及排水沟427厂区绿化8合计应得分，实得分，得分率%外观质量评定组成员单位单位名称职称签名项目法人监理设计施工运行管理工程质量监督机构核定意见：核定人：（盖公章）年月日注：量大时，标准分采用括号内数值。67 DB34/T371.1—2014表8堤防工程外观质量评定表SL176-2007单位工程名称施工单位主要工程量评定日期年月日项次项目标准分（分）评定得分（分）备注一级100%二级90%三级70%四级01外部尺寸302轮廓线103表面平整度104曲面与平面联结55排水56上堤马道37堤顶附属设施58防汛备料堆放59草皮810植树811砌体排列512砌缝10合计应得分，实得分，得分率%外观质量评定组成员单位单位名称职称签名项目法人监理设计施工运行管理工程质量监督机构核定意见：核定人：（盖公章）年月日67 DB34/T371.1—2014表9明（暗）渠工程外观质量评定表SL176-2007单位工程名称施工单位主要工程量评定日期年月日项次项目标准分（分）评定得分（分）备注一级100%二级90%三级70%四级01外部尺寸102轮廓线103表面平整度104曲面与平面联结35扭面与平面联结36渠坡渠底衬砌107变形缝、结构缝68渠顶路面及排水沟89渠顶以上边坡610戗台及排水沟511沿渠小建筑物512梯步313弃渣堆放514绿化1015原状岩土面完整性3合计应得分，实得分，得分率%外观质量评定组成员单位单位名称职称签名项目法人监理设计施工运行管理工程质量监督机构核定意见：核定人：（盖公章）年月日67 DB34/T371.1—2014表10引水（渠道）建筑物工程外观质量评定表SL176-2007单位工程名称施工单位主要工程量评定日期项次项目标准分（分）评定得分（分）备注一级100%二级90%三级70%四级01外部尺寸122轮廓线顺直103表面平整度104立面垂直度105大角方正56曲面与平面联结87扭面与平面联结88梯步49栏杆4（6）10灯饰2（4）11变形缝、结构缝312砌体6（8）13排水工程314建筑物表面515混凝土表面516表面钢筋割除417水工金属结构外表面618管线（路）及电气设备419房屋建筑工程6（8）20绿化8合计应得分，实得分，得分率%外观质量评定组成员单位单位名称职称签名项目法人监理设计施工运行管理工程质量监督机构核定意见：核定人：（盖公章）年月日注：量大时，标准分采用括号内数值。67 DB34/T371.1—2014表11房屋建筑工程外观质量评定表SL176-2007单位工程名称分部工程名称施工单位结构类型建筑面积评定日期年月日序号项目抽查质量状况质量评价好一般差1建筑与结构室外墙面2变形缝3落水管、屋面4室内墙面5室内顶棚6室内地面7楼梯、踏步、护栏8门窗1给排水与采暖管道接口、坡度、支架2卫生器具、支架、阀门3检查口、扫除口、地漏4散热器、支架1建筑电气配电箱、盘、板、接线盒2设备器具、开关、插座3防雷、接地1通风与空调风管、支架2风口、风阀3风机、空调设备4阀门、支架5水泵、冷却塔6绝热1电梯运行、平层、开关门2层门、信号系统3机房1智能建筑机房设备安装及布局2现场设备安装观感质量综合评价外观质量评定组成员单位单位名称职称签名项目法人监理设计施工运行管理工程质量监督机构核定意见：核定人：（盖公章）年月日67 DB34/T371.1—2014注：单项抽查质量情况合格点90%以上为好、合格点70%至90%为一般、合格点70%以下为差。质量评价为“差”的项目，应进行返修。表12堤防单位工程外部尺寸质量抽检记录表SL176-2007单位工程名称检测日期年月日主要工程量评定日期年月日项次项目检测项目允许偏差实测值123456789101外部尺寸土堤高程堤顶0～﹢15cm平（戗）台顶﹣10～﹢15cm宽度堤顶﹣5～﹢15cm平（戗）台顶﹣10～﹢15cm边坡坡度不陡于设计值，目测平顺混凝土及砌石墙（堤）堤顶高程干砌石墙（堤）0～﹢5cm浆砌石墙（堤）0～﹢4cm混凝土墙堤0～﹢3cm墙面垂直度干砌石墙（堤）0.5%浆砌石墙（堤）0.5%混凝土墙堤0.5%墙顶厚度各类砌筑墙堤1～﹢2cm边坡坡度不陡于设计值，目测平顺2轮廓线用长15m拉线沿堤顶轮廓连续测量凹凸偏差为3cm3表面平整度干砌石墙（堤）≤5cm/2m，2m靠尺浆砌石墙（堤）≤2.5cm/2m，2m靠尺混凝土墙堤≤1.0cm/2m，2m靠尺合计外部尺寸共测点，合格点，合格率为%；轮廓线共测点，合格点，合格率为%；表面平整度共测点，合格点，合格率为%。施工单位名称检测人记录人质量负责人67 DB34/T371.1—2014监理单位项目法人单位67 DB34/T371.1—2014表13砂浆与砌筑用混凝土试块强度评定表SL176-2007单位工程名称分部工程名称施工单位施工日期项次检验项目质量标准（合格）统计结果评定情况1n≥30强度保证率不小于80%2任意一组试块强度（MPa）不低于设计强度的85%3离差系数抗压强度＜20.0MPa≤0.22抗压强度≥20.0MPa＜0.181n＜30试块强度（MPa）平均强度不低于设计强度任意一组试块强度不低于设计强度的80%施工单位自评意见报验资料情况：自评结果：评定人：项目质量(技术)负责人：（盖公章)年月日监理单位复核意见平行检验结果及备查资料名称、编号：复核结论：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表14混凝土试块强度评定表SL632-2012单位工程名称分部工程名称施工单位施工日期年月日～年月日项次检验项目质量标准统计结果评定情况合格优良1n＞30抗压强度保证率（%）无筋（或少筋）混凝土P≥80P≥852配筋混凝土P≥90P≥953混凝土强度最低值（MPa）≤C20≥0.85设计龄期强度标准值4＞C20≥0.90设计龄期强度标准值5抗压强度标准差（MPa）≤C20≤4.5≤3.56C20～C35≤5.0≤4.07＞C35≤5.5≤4.58设计龄期抗冻性合格率（%）801009设计龄期抗渗性满足设计要求10设计龄期抗拉强度（MPa）满足设计要求1130＞n≥5试块强度同时满足（MPa）Rn-0.7Sn＞R标12Rn-1.60Sn≥0.83R标（当R标≥20）13Rn-1.60Sn≥0.80R标（当R标＜20）67 DB34/T371.1—2014表14混凝土试块强度评定表(续)SL632-2012项次检验项目质量标准（合格）统计结果评定情况145＞n≥2试块强度（MPa）Rn≥1.15R标Rmin≥0.95R标15n=1试块强度（MPa）R≥1.15R标施工单位自评意见报验资料情况：自评结果：评定人：项目质量(技术)负责人：（盖公章)年月日监理单位复核意见平行检验结果及备查资料名称、编号：复核结论：监理工程师：(盖公章)年月日注：Rn—n组试件强度的平均值；Sn—n组试件强度的标准差；R标—设计龄期抗压强度值；Rmin—n组试件中强度最小的一组值。67 DB34/T371.1—2014表15单元（工序）施工质量检测项检测记录表单位工程名称记录编号分部工程名称施工日期年月日至年月日单元工程名称检验日期年月日主控项目序号项目名称质量要求检测情况检测数量检测值合格率一般项目序号项目名称质量要求检测情况检测数量检测值合格率检验结果统计主控项目检测点最低合格率%；一般项目逐项检测点最低合格率%。施工单位名称（盖公章）监理单位名称（盖公章）检验类别初检复检终检注1：此表为施工单位自检、监理单位平行检测记录表，应分别填写。作为平行检测记录表时，检验类别不用填写。注2：作为施工自检用表时，由“初检、复检、终检”分别检测、填写，并形成3张记录表，并由相关人员在相应栏目签字。67 DB34/T371.1—20146单元（工序）工程施工质量评定6.1土石方工程土石方单元（工序）工程施工质量检验、评定应符合表16～表53的要求。表16单元工程施工质量评定表SL631-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次工序名称工序质量评定等级1234施工单位自评意见各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。报验资料情况：单元工程质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。单元工程质量等级复核为：监理工程师：(盖公章)年月日注1：此表适用于土石方工程划分工序单元工程质量评定。注2：主要工序在工序名称前标注“△”。67 DB34/T371.1—2014表17土方开挖单元工程表土及土质岸坡清理工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1表土清理树木、草皮、树根、乱石、坟墓以及各种建筑物全部清除；水井、泉眼、地道、坑窖等洞穴的处理符合设计要求2不良土质的处理淤泥、腐殖质土、泥炭土全部清除；对风化岩石、坡积物、残积物、滑坡体、粉土、细砂等处理符合设计要求3地质坑、孔处理构筑物基础区范围内的地质探孔、竖井、试坑的处理符合设计要求；回填材料质量满足设计要求一般项目清理范围满足设计要求。长、宽边线允许偏差：人工施工0～50cm,机械施工0～100cm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表18土方开挖单元工程软基或土质岸坡开挖工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1保护层开挖保护层开挖方式应符合设计要求，在接近建基面时，宜使用小型机具或人工挖除，不应扰动建基面以下的原地基2建基面处理构筑物软基和土质岸坡开挖面平顺。软基和土质岸坡与土质构筑物接触时，采用斜面连接，无台阶、急剧变坡及反坡3渗水处理构筑物基础区及土质岸坡渗水（含泉眼）妥善引排或封堵，建基面清洁无积水4土质岸边坡度不陡于设计边坡一般项目1基坑断面尺寸及开挖面平整度无结构要求或无配筋长或宽不大于10m符合设计要求，允许偏差为-10～20cm长或宽大于10m符合设计要求，允许偏差为-20～30cm坑（槽）底部标高符合设计要求，允许偏差为-10～20cm垂直或斜面平整度符合设计要求，允许偏差为20cm有结构要求有配筋预埋件长或宽不大于10m符合设计要求，允许偏差为0～20cm长或宽大于10m符合设计要求，允许偏差为0～30cm坑（槽）底部标高符合设计要求，允许偏差为0～20cm斜面平整度符合设计要求，允许偏差为15cm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。67 DB34/T371.1—2014表19岩石岸坡开挖单元工程开挖工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1保护层开挖浅孔、密孔、少药量、控制爆破2开挖坡面稳定且无松动岩块、悬挂体和尖角3岩体的完整性爆破未损害岩体的完整性，开挖面无明显爆破裂隙，声波降低率小于10%或满足设计要求一般项目1平均坡度开挖坡面不陡于设计坡度，台阶（平台、马道）符合设计要求2坡角标高±20cm3坡面局部超欠挖允许偏差：欠挖不大于20cm，超挖不大于30cm4炮孔痕迹保存率节理裂隙不发育的岩体＞80%节理裂隙发育的岩体＞50%节理裂隙极发育的岩体＞20%施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。67 DB34/T371.1—2014表20岩石地基开挖单元工程开挖工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1保护层开挖浅孔、密孔、少药量、控制爆破2建基面处理开挖后岩面应满足设计要求，建基面上无松动岩块，表面清洁、无泥垢、油污3多组切割的不稳定岩体开挖和不良地质开挖处理满足设计处理要求4岩体的完整性爆破未损害岩体的完整性，开挖面无明显爆破裂隙，声波降低率小于10%或满足设计要求一般项目1无结构要求或无配筋的基坑断面尺寸及开挖面平整度长或宽不大于10m符合设要求，允许偏差为-10～20cm长或宽大于10m符合要求，允许偏差为-20～30cm坑（槽）底部标高符合设计要求，允许偏差为-10～20cm垂直或斜面平整度符合设计要求，允许偏差为20cm2有结构要求或有配筋预埋件的基坑断面尺寸及开挖面平整度长或宽不大于10m符合设计要求，允许偏差为0～10cm长或宽大于10m符合设计要求，允许偏差为0～20cm坑（槽）底部标高符合设计要求，允许偏差为0～20cm垂直或斜面平整度符合设计要求，允许偏差为15cm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。67 DB34/T371.1—2014表21岩石岸坡（地基）地质缺陷处理工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1地质探孔、竖井、平洞、试坑处理符合设计要求2地质缺陷处理节理、裂隙、断层、夹层或构造破碎带的处理符合设计要求3缺陷处理采用材料材料质量满足设计要求4渗水处理地基及岸坡的渗水（含泉眼）已引排或封堵，岩面整洁无积水一般项目1地质缺陷处理范围地质缺陷处理的宽度和深度符合设计要求。地基及岸坡岩石断层、破碎带的沟槽开挖边坡稳定，无反坡，无浮石，节理、裂隙内的充填物冲洗干净施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表22岩石洞室开挖单元工程施工质量评定表SL631-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1光面爆破和预裂爆破效果残留炮孔痕迹分布均匀，预裂爆破后的裂缝连续贯穿。相邻两孔间的岩面平整，孔壁无明显的爆破裂隙，两茬炮之间的台阶或预裂爆破孔的最大外斜值不宜大于10cm。炮孔痕迹保存率：完整岩石在90%以上，较完整和完整性差的岩石不小于60%,较破碎和破碎岩石不宜小于20%2洞、井轴线符合设计要求，允许偏差为-5～5cm3不良地质处理符合设计要求4爆破控制爆破未损坏岩体的完整性，开挖面无明显爆破裂隙，声波降低率小于10%，或满足设计要求一般项目1洞室壁面清撬洞室壁面上无残留的松动岩块和可能塌落危石碎块，岩石面干净，无岩石碎片、尘埃、爆破泥粉等2岩石壁面局部超、欠挖及平整度——无结构要求、无配筋预埋件底部标高符合设计要求，允许偏差为-10～20cm径向尺寸符合设计要求，允许偏差为-10～20cm侧向尺寸符合设计要求，允许偏差为-10～20cm开挖面平整度符合设计要求，允许偏差为15cm3岩石壁面局部超、欠挖及平整度——有结构要求或有配筋预埋件底部标高符合设计要求，允许偏差为0～15cm径向尺寸符合设计要求，允许偏差为0～15cm侧向尺寸符合设计要求，允许偏差为0～15cm开挖面平整度符合设计要求，允许偏差为10cm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表23土质洞室开挖单元工程施工质量评定表SL631-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1超前支护钻孔安装位置、倾斜角度准确。注浆材料配比与凝胶时间、灌浆压力、次序等符合设计要求2初期支护安装位置准确。初喷、喷射混凝土、回填注浆材料配比与凝胶时间、灌浆压力、次序以及喷射混凝土厚度等符合设计要求。喷射混凝土密实、表面平整，平整度应满足±5cm3洞、井轴线符合设计要求，允许偏差为-5～5cm一般项目1洞面清理洞壁围岩无松土、尘埃2底部标高符合设计要求，允许偏差为0～10cm3径向尺寸符合设计要求，允许偏差为0～10cm4侧向尺寸符合设计要求，允许偏差为0～10cm5开挖面平整度符合设计要求，允许偏差为10cm6洞室变形监测土质洞室的地面、洞室壁面变形监测点埋设符合设计或有关规范要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表24土料填筑单元工程结合面处理工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1建基面地基压实黏性土、砾质土地基土层的压实度等指标符合设计要求。无黏性土地基土层的相对密实度符合设计要求2土质建基面刨毛土质地基表面刨毛3～5cm，层面刨毛均匀细致，无团块、空白3无黏性土建基面的处理反滤过渡层材料的铺设应满足设计要求4岩面和混凝土面处理与土质防渗体接合的岩面或混凝土面，无浮渣、污物杂物，无乳皮粉尘，油垢，无局部积水等。铺填前涂刷浓泥浆或黏土水泥砂浆，涂刷均匀，无空白，混凝土面涂刷厚度为3～5mm；裂隙岩面涂刷厚度为5～10mm；且回填及时，无风干现象。铺浆厚度允许偏差0～2mm一般项目1层间结合面上下层铺土的结层面无砂砾、无杂物、表面松土、湿润均匀、无积水2涂刷浆液质量浆液稠度适宜、均匀无团块，材料配比误差不大于10%施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表25土料填筑单元工程卸料及铺填工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1卸料卸料、平料符合设计要求，均衡上升。施工面平整、土料分区清晰，上下层分段位置错开2铺填上下游坝坡铺填应有富裕量，防渗铺盖在坝体以内部分应与心墙或斜墙同时铺填。铺料表面应保持湿润，符合施工含水量一般项目1结合部土料铺填防渗体与地基（包括齿槽）、岸坡、溢洪道边墙、坝下埋管及混凝土齿墙等结合部位的土料铺填，无架空现象。土料厚度均匀，表面平整，无团块、无粗粒集中，边线整齐2铺土厚度铺土厚度均匀，符合设计要求，允许偏差为0～-5cm3铺填边线铺填边线应有一定宽裕度，压实削坡后坝体铺填边线满足0～10cm（人工施工），0～30cm（机械施工）要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表26土料填筑单元工程土料压实工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1碾压参数压实机具的型号、规格，碾压遍数、碾压速度、碾压振动频率、振幅和加水量应符合碾压试验确定的参数值2压实质量压实度和最优含水率符合设计和规范要求。3压实土料的渗透系数符合设计要求一般项目1碾压搭接带宽度分段碾压时，相邻两段交接带碾压迹应彼此搭接，垂直碾压方向搭接带宽度应不小于0.3～0.5m；顺碾压方向搭接带宽度应为1.0～1.5m2碾压面处理碾压表面平整，无漏压，个别有弹簧、起皮、脱空，剪力破坏部位的处理符合设计要求施工单位自评意见检查项全部符合质量要求；土料填筑压实度检测点合格率为%，不合格样本最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表27土料填筑单元工程接缝处理工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1接合坡面斜墙和心墙内不应留有纵向接缝。防渗体及均质坝的横向接坡不应陡于1：3，其高差应符合设计要求，与岸坡接合坡度应符合设计要求。均质坝纵向接缝斜坡坡度和平台宽度应满足稳定要求，平台间高差不大于15m2接合坡面碾压接合坡面填土碾压密实，层面平整、无拉裂和起皮现象一般项目1接合坡面填土填土质量符合设计要求，铺土均匀、表面平整，无团块、无风干2接合坡面处理纵横接缝的坡面削坡、润湿、刨毛等处理符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表28砂砾料填筑单元工程铺填工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1铺料厚度铺料层厚度均匀，表面平整，边线整齐。允许偏差不大于铺料厚度的10%，且不应超厚2岸坡接合处铺填纵横向接合部应符合设计要求；岸坡接合处的填料不应分离、架空；检测点允许偏差0～10cm一般项目1铺填层面外观砂砾料铺填力求均衡上升，无团块、无粗粒集中2富裕铺填宽度富裕铺填宽度满足削坡后压实质量要求。检测点允许偏差0～10cm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表29砂砾料填筑单元工程压实工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1碾压参数压实机具的型号、规格，碾压遍数、碾压速度、碾压振动频率、振幅和加水量应符合碾压试验确定的参数值2压实质量满足设计和规范要求。一般项目1压层表面质量表面平整，无漏压、欠压2断面尺寸压实削坡后上、下游设计边坡超填值允许偏差±20cm，坝轴线与相邻坝料结合面距离的允许偏差±30cm施工单位自评意见检查项全部符合质量要求；砂砾料干密度或相对密度测点合格率为%，不合格样本最小值达到设计值的%；其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，砂砾料干密度或相对密度检测点合格率为%，不合格样本最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注1：该工序为主要工序。67 DB34/T371.1—2014表30堆石料填筑单元工程铺填工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1铺料厚度铺料厚度应符合设计要求，允许偏差为铺料厚度的-10%～0，且每一层应有90%的测点达到规定的铺料厚度2接合部铺填堆石料纵横向结合部位宜采用台阶收坡法，台阶宽度应符合设计要求，结合部位的石料无分离、架空现象一般项目1铺填层面外观外观平整，分区均衡上升，大粒径料无集中现象施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表31堆石料填筑单元工程压实工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1碾压参数压实机具的型号、规格，碾压遍数、碾压速度、碾压振动频率、振幅和加水量应符合碾压试验确定的参数值2压实质量满足设计和规范要求。一般项目1压层表面质量表面平整，无漏压、欠压2断面尺寸下游坡铺填边线距坝轴线距离有护坡要求符合设计要求，允许偏差为±20cm无护坡要求符合设计要求，允许偏差为±30cm过渡层与主堆石区分界线距坝轴线距离符合设计要求，允许偏差为±30cm垫层与过渡层分界线距坝轴线距离符合设计要求，允许偏差为-10～0cm施工单位自评意见检查项全部符合质量要求；堆石料填筑干密度或孔隙率检测点合格率为%，不合格样本最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求；堆石料填筑干密度或孔隙率检测点合格率为%，不合格样本最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。67 DB34/T371.1—2014表32反滤（过渡）料填筑单元工程铺填工序施工质量验收评表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1铺料厚度铺料厚度均匀，不超厚，表面平整，边线整齐；检测点允许偏差不大于铺料厚度的10%，且不应超厚2铺填位置铺填位置准确，摊铺边线整齐，边线偏差为±5cm3接合部纵横向符合设计要求，岸坡接合处的填料无分离、架空一般项目1铺填层面外观铺填力求均衡上升，无团块、无粗粒集中2层间结合面上下层间的结合面无泥土、杂物等施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表33反滤（过渡）料单元工程压实工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1碾压参数压实机具的型号、规格，碾压遍数、碾压速度、碾压振动频率、振幅和加水量应符合碾压试验确定的参数值2压实质量符合设计和规范要求。一般项目1压层表面质量表面平整，无漏压、欠压和出现弹簧土现象2断面尺寸压实后的反滤层、过渡层的断面尺寸偏差值不大于设计厚度的10%施工单位自评意见检查项全部符合质量要求；反滤料填筑干密度或相对密度检测点合格率为%，不合格样本最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求；反滤料填筑干密度或相对密度检测点合格率为%，不合格样本最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。67 DB34/T371.1—2014表34面板堆石坝垫层单元工程铺填工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1铺料厚度铺料厚度均匀，不超厚。表面平整，边线整齐，检查点允许偏差为士3cm2铺填位置垫层与过渡层分界线与坝轴线距离符合设计要求，允许偏差为-10～0cm垫层外坡线距坝轴线（碾压层）符合设计要求，允许偏差为±5cm3结合部垫层摊铺顺序、纵横向接合部符合设计要求。岸坡接合处的填料不应分离、架空一般项目1铺填层面外观铺填力求均衡上升，无团块、无粗粒集中2接缝重叠宽度接缝重叠宽度应符合设计要求，检查点允许偏差±10cm3层间结合面上下层间结合面无撒入泥土、杂物等施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表35面板堆石坝垫层单元工程压实工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1碾压参数压实机具的型号、规格，碾压遍数、碾压速度、碾压振动频率、振幅和加水量应符合碾压试验确定的参数值2压实质量压实度（或相对密实度）不低于设计要求一般项目1压层表面质量层面平整，无漏压、欠压，各碾压段之间的搭接不小于1.0m2垫层坡面保护层保护层材料满足设计要求配合比满足设计要求碾压水泥砂浆铺料厚度设计厚度±3cm摊铺每条幅宽度大于等于4m0～10cm碾压方法及遍数满足设计要求碾压后砂浆表面平整度偏离设计线+5～-8cm砂浆初凝前应碾压完毕，终凝后洒水养护满足设计要求喷射混凝土或水泥砂浆喷层厚度偏离设计线±5cm喷层施工工艺满足设计要求喷层表面平整度±3cm喷层终凝后洒水养护满足设计要求阳离子乳化沥青喷涂层数满足设计要求喷涂间隔时间不小于24h或满足设计要求喷涂前应清除坡面浮尘，喷涂后随即均匀撒砂满足设计要求施工单位自评意见检查项全部符合质量要求；垫层填筑压实度或相对密度检测点合格率为%，不合格样本最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求；垫层填筑压实度或相对密度检测点合格率为%，不合格样本最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。67 DB34/T371.1—2014表36排水工程单元工程施工质量评定表SL631-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1结构形式排水体结构型式，纵横向接头处理，排水体的纵坡及防冻保护措施等应满足设计要求2压实质量无漏压、欠压，相对密实度或孔隙率应满足设计要求一般项目1排水设施位置排水体位置准确，基底高程、中（边）线偏差为±3cm2结合面处理层面接合良好，与岸坡接合处的填料无分离、架空现象，无水平通缝。靠近反滤层的石料为内小外大，堆石接缝为逐层错缝，不应垂直相接，表面的砌石为平砌，平整美观3排水材料摊铺摊铺边线整齐，厚度均匀，表面平整，无团块、粗粒集中现象；检测点允许偏差为士3cm4排水体结构外轮廓尺寸压实后排水体结构外轮廓尺寸偏差值应不大于设计尺寸的10%5排水体外观表面平整度符合设计要求。干砌：允许偏差为士5cm；浆砌：允许偏差为±3cm顶标高符合设计要求。干砌：允许偏差为士5cm;浆砌：允许偏差为±3cm施工单位自评意见检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表37干砌石单元工程施工质量评定表SL631-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1石料表观质量石料规格应符合设计要求2砌筑自下而上错缝竖砌，石块紧靠密实，垫塞稳固，大块压边；采用水泥砂浆勾缝时，应预留排孔。砌体应咬扣紧密、错缝一般项目1基面处理基面处理方法、基础埋置深度应符合设计要求2基面碎石垫层铺填质量碎石垫层料的颗粒级配、铺填方法、铺填厚度及压实度应满足设计要求3干砌石体的断面尺寸表面平整度符合设计要求。允许偏差为5cm厚度符合设计要求。允许偏差为±10%坡度符合设计要求，允许偏差为±2%施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表38水泥砂浆砌石体单元工程层面处理工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1砌体仓面清理仓面干净，表面湿润均匀。无浮渣，无杂物，无积水，无松动石块2表面处理垫层混凝土表面、砌石体表面局部光滑的砂浆表面应凿毛，毛面面积应不小于95%的总面积一般项目1垫层混凝土已浇垫层混凝土，在抗压强度未达到设计要求前，不应在其面层上进行上层砌石的准备工作施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表39水泥砂浆砌石体单元工程砌筑工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1石料表观质量石料规格应符合设计要求，表面湿润、无泥垢、油渍等污物2普通砌石体砌筑铺浆均匀，无裸露石块；灌浆、塞缝饱满，砌缝密实，无架空等现象3墩、墙砌石体砌筑先砌筑角石，再砌筑镶面石，最后砌筑填腹石。镶面石的厚度应不小于30cm。临时间断处的高低差应不大于1.0m，并留有平缓台阶4墩、墙砌筑型式内外搭砌，上下错缝；丁砌石分布均匀，面积不少于墩、墙砌体全部面积的1/5,且长度大于60cm；毛块石分层卧砌，无填心砌法；每砌筑70～120cm高度找平一次；砌缝宽度基本一致5砌石体质量密度、孔隙率应符合设计要求6抗渗性能对有抗渗要求的部位，砌体透水率（吕荣Lu)应符合设计要求7砌缝饱满度与密实度饱满且密实一般项目1水泥砂浆沉人度符合设计要求，允许偏差为±1cm2砌缝平缝宽度粗料石15～20mm允许偏差10%预制块10～15mm块石20～25mm竖缝宽度粗料石20～30mm预制块15～20mm块石20～40mm3浆砌石坝体的外轮廓尺寸坝体轮廓线平面±40mm高程重力坝±30mm拱坝、支墩坝±20mm浆砌石护坡表面平整度≤30mm厚度±30mm坡度±2%67 DB34/T371.1—2014表39水泥砂浆砌石体单元工程砌筑工序施工质量评定表（续）SL631-2012项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）4浆砌石墩、墙砌体尺寸、位置轴线位置位移10mm顶面标高±15mm厚度设闸门部位±10mm无闸门部位±20mm5浆砌石溢洪道溢流面砌筑结构尺寸和位置砌缝类别平缝宽15mm±2mm竖缝宽15～20mm±2mm平面控制堰顶±10mm轮廓线±20mm竖向控制堰顶±10mm其他位置±20mm表面平整度20mm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表40伸缩缝（填充材料）工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1伸缩缝缝面平整、顺直、干燥，外露铁件应割除，确保伸缩有效2材料质量符合设计要求一般项目1涂敷沥青料涂刷均匀平整、与混凝土粘结紧密，无气泡及隆起现象2粘贴沥青油毛毡铺设厚度均匀平整、牢固、搭接紧密3铺设预制油毡板或其他闭缝板铺设厚度均匀平整、牢固相邻块安装紧密平整无缝施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表41混凝土砌石体单元工程层面处理工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1砌体仓面清理仓面干净，表面湿润均匀。无浮渣，无杂物，无积水，无松动石块2表面处理垫层混凝土表面、砌石体表面局部光滑的砂浆表面应凿毛，毛面面积应不小于95%的总面积一般项目1垫层混凝土已浇垫层混凝土，在抗压强度未达到设计要求前，不应在其面层上进行上层砌石的准备工作施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表42混凝土砌石体单元工程砌筑工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1石料表观质量石料规格应符合设计要求，表面湿润、无泥垢及油渍等污物2砌石体砌筑混凝土铺设均匀，无裸露石块；砌石体灌注、塞缝混凝土饱满，砌缝密实，无架空现象3腹石砌筑型式粗料石砌筑，宜一丁一顺或一丁多顺；毛石砌筑，石块之间不应出现线或面接触4砌石体质量抗渗性、密度、孔隙率应符合设计要求一般项目1混凝土维勃稠度或坍落度拌和物均匀，维勃稠度或坍落度偏离设计中值不大于2cm2表面砌缝平缝宽度粗料石25～30mm允许偏差10%预制块20～25mm块石30～35mm竖缝宽度粗料石30～40mm预制块25～30mm块石30～50mm3混凝土砌石体的外轮廓尺寸坝体轮廓线平面±40mm高程重力坝±30mm拱坝、支墩坝±20mm混凝土预制块护坡表面平整度≤30mm厚度±30mm坡度±2%4砌石体的位置、尺寸偏差轴线位置位移10mm顶面标高±15mm厚度设闸门部位±10mm无闸门部位±20mm5混凝土溢洪道溢流面砌筑结构尺寸和位置砌缝类别平缝宽15mm±2mm竖缝宽15～20mm±2mm平面控制堰顶±10mm轮廓线±20mm竖向控制堰顶±10mm其他位置±20mm表面平整度20mm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。67 DB34/T371.1—2014表43混凝土砌石体单元工程伸缩缝（填充材料）工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1伸缩缝缝面平整、顺直、干燥，外露铁件应割除，确保伸缩有效2材料质量符合设计要求一般项目1涂敷沥青料涂刷均匀平整、与混凝土粘结紧密，无气泡及隆起现象2粘贴沥青油毛毡铺设厚度均匀平整、牢固、搭接紧密3铺设预制油毡板或其他闭缝板铺设厚度均匀平整、牢固相邻块安装紧密平整无缝施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表44水泥砂浆勾缝单元工程施工质量评定表SL631-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1清缝清缝宽度不小于砌缝宽度，水平缝清缝深度不小于4cm，竖缝清缝深度不小于5cm；缝槽清洗干净，缝面湿润，无残留灰渣和积水2勾缝勾缝型式符合设计要求，分次向缝内填充、压实，密实度达到要求，砂浆初凝后不应扰动3养护有效及时，一般砌体养护28d;对有防渗要求的砌体养护时间应满足设计要求。养护期内表面保持湿润，无时干时湿现象一般项目1水泥砂浆沉入度符合设计要求，允许偏差为±lcm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014土工织物滤层与排水单元工程表45场地清理与垫层料铺设工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1场地清理地面无尖棱硬物，无凹坑，基面平整2垫层料的铺填铺摊厚度均匀，碾压密实度符合设计要求一般项目1场地清理、平整及铺设范围场地清理平整与垫层料铺设的范围符合设计的要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014土工织物滤层与排水单元表46工程织物备料工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1土工织物的性能指标土工织物的物理性能指标、力学性能指标、水力学指标，以及耐久性指标均应符合设计要求一般项目1土工织物的外观质量无疵点、破洞等施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014土工织物滤层与排水单元表47工程土工织物铺设工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1铺设土工织物铺设工艺符合要求，平顺、松紧适度、无褶皱，与土面密贴；场地洁净，无污物污染，施工人员佩带满足现场操作要求2拼接搭接或缝接符合设计要求，缝接宽度不小于10cm;平地搭接宽度不小于30cm;不平整场地或极软土搭接宽度不小于50cm;水下及受水流冲击部位应采用缝接，缝接宽度不小于25cm，且缝成两道缝一般项目1周边锚固锚固型式以及坡面防滑钉的设置符合设计要求。水平铺设时其周边宜将土工织物延长回折，做成压枕的型式施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。67 DB34/T371.1—2014土工织物滤层与排水单元工程表48回填和表面防护工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1回填材料质量回填材料性能指标应符合设计要求，且不应含有损坏织物的物质2回填时间及时，回填覆盖时间超过48h应采取临时遮阳措施一般项目1回填保护层厚度及压实度符合设计要求，厚度允许误差0～5cm，压实度符合设计要求施工单位自评意见检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格样本最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格样本最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014土工膜防渗单元工程表49下垫层和支持层工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1铺料厚度铺料厚度均匀，不超厚，表面平整，边线整齐；检测点允许偏差不大于铺料厚度的10%，且不应超厚2铺填位置铺填位置准确，摊铺边线整齐，边线偏差为±5cm3接合部纵横向符合设计要求，岸坡接合处的填料无分离、架空一般项目1铺填层面外观铺填力求均衡上升，无团块、无粗粒集中2层间结合面上下层间的结合面无泥土、杂物等施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014土工膜防渗单元工程表50土工膜备料工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1土工膜的性能指标土工膜的物理性能指标、力学性能指标、水力学指标，以及耐久性指标应符合设计要求一般项目1土工膜的外观质量无疵点、破洞等，符合国家标准施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014土工膜防渗单元工程表51土工膜铺设工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1铺设土工膜的铺设工艺应符合设计要求，平顺、松紧适度、无皱褶、留有足够的余幅，与下垫层密贴2拼接拼接方法、搭接宽度应符合设计要求，粘接搭接宽度宜不小于15cm，焊缝搭接宽度宜不小于10cm。膜间形成的节点，应为T形，不应做成十字形。接缝处强度不低于母材的80%3排水、排气排水、排气的结构型式符合设计要求，阀体与土工膜连接牢固，不应漏水漏气一般项目1铺设场地铺设面应平整、无杂物、尖锐凸出物。铺设场区气候适宜，场地洁净，无污物污染，施工人员佩带满足现场操作要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。67 DB34/T371.1—2014土工膜防渗单元工程土工膜与刚性表52建筑物或周边连接处理工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1周边封闭沟槽结构、基础条件封闭沟槽的结构型式、基础条件应符合设计要求2封闭材料质量封闭材料质量应满足设计要求，试样合格率不小于95%,不合格试样不应集中，且不低于设计指标的0.98倍一般项目1沟槽开挖、结构尺寸周边封闭沟槽土石方开挖尺寸，封闭材料如黏土、混凝土结构尺寸应满足设计要求检测点误差为±2cm施工单位自评意见检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014土工膜防渗单元工程表53上垫层和防护层工序施工质量评定表SL631-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1铺料厚度铺料厚度均匀，不超厚，表面平整，边线整齐；检测点允许偏差不大于铺料厚度的10%，且不应超厚2铺填位置铺填位置准确，摊铺边线整齐，边线偏差为±5cm3接合部纵横向符合设计要求，岸坡接合处的填料无分离、架空一般项目1铺填层面外观铺填力求均衡上升，无团块、无粗粒集中2层间结合面上下层间的结合面无泥土、杂物等施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日6.2混凝土工程混凝土单元（工序）工程施工质量检验、评定应符合表54～表97的要求。67 DB34/T371.1—2014表54单元工程施工质量评定表SL632-2012单位工程名称驷马山灌区续建配套与节水改造工程滁河四级站工程单元工程量分部工程名称前池段0103施工单位安徽水安建设集团股份有限公司单元工程名称、部位施工日期年月日～年月日项次工序名称工序质量评定等级1基础面或施工缝处理2模板制作及安装3△钢筋制作及安装4△预埋件制作及安装5△浇筑6△外观及钢筋保护层质量检查施工单位自评意见各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。报验资料情况：单元工程质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。单元工程质量等级复核为：监理工程师：(盖公章)年月日注1：此表适用于混凝土工程划分工序单元工程质量评定。注2：主要工序在工序名称前标注“△”。注3：混凝土面板单元工程中钢筋、外观及保护层质量检查工序按普通混凝土相关工序评定标准进行评定。注4：预应力混凝土(后张法)单元工程中基础面或施工缝处理、模板安装、钢筋制作及安装、预埋件（止水、伸缩缝等设置）制作及安装、混凝土浇筑（养护、脱模）等5工序按普通混凝土相关工序评定标准进行评定；外观质量检查工序按混凝土预制构件安装单元工程相关评定标准进行评定。67 DB34/T371.1—2014表55普通混凝土单元工程基础面或施工缝处理工序施工质量评定表SL632-2012单位工程名称驷马山灌区续建配套与节水改造工程滁河四级站工程工序名称基础面或施工缝处理分部工程名称前池段0103施工单位安徽水安建设集团股份有限公司单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1基础面岩基符合设计要求2软基预留保护层已挖除，基础面符合设计要求3地表水和地下水妥善引排或封堵4施工缝的留置位置符合设计或有关施工规范规定5施工缝面凿毛基面无乳皮，成毛面，微露粗砂一般项目1岩面清理符合设计要求；清洗洁净、无积水、无积渣杂物2缝面清理符合设计要求；清洗洁净、无积水、无积渣杂物施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/T371.1—2014表56普通混凝土单元工程模板制作及安装工序施工质量评定表SL632-2012单位工程名称驷马山灌区续建配套与节水改造工程滁河四级站工程工序名称模板制作及安装分部工程名称泵室（电机层以下）段0104施工单位安徽水安建设集团股份有限公司单元工程名称、部位砼垫层施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1稳定性、刚度和强度满足混凝土施工荷载要求，并符合模板设计要求2承重模板底面高程0～+5mm3排架、梁板、柱、墙结构断面尺寸±10mm轴线位置±10mm垂直度±5mm4结构物边线与设计边线外露表面内模板：-10mm～0；外模板：0～+10mm隐蔽内面15mm5预留孔、洞尺寸及位置孔、洞尺寸-10mm孔洞位置10mm一般项目1模板平整度、相邻两板面错台外露表面钢模：2mm木模：3mm隐蔽内面5mm2局部平整度外露表面钢模：3mm木模：5mm隐蔽内面10mm3板面缝隙外露表面钢模：1mm木模：2mm隐蔽内面2mm4结构物水平断面内部尺寸±20mm5脱模剂涂刷产品质量符合标准要求，涂刷均匀，无明显色差6模板外观表面光洁、无污物施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日67 DB34/371.1—2014表57普通混凝土单元工程钢筋制作及安装工序施工质量评定表SL632-2012单位工程名称驷马山灌区续建配套与节水改造工程滁河四级站工程工序名称△钢筋制作及安装分部工程名称泵室（电机层以下）段0104施工单位安徽水安建设集团股份有限公司单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1钢筋质量符合质量标准和设计的要求2钢筋接头的力学性能符合规范要求和国家及行业有关规定3焊接接头和焊缝外观不允许有裂缝、脱焊点、漏焊点，表面平顺，没有明显的咬边、凹陷、气孔等，钢筋不应有明显烧伤4钢筋保护层垫块垫块厚度、强度及安装符合设计和规范要求5钢筋保护层0mm～10mm，且不大于1/4设计保护层厚度6钢筋连接点焊及电弧焊帮条对焊接头中心纵向偏移差不大于0.5d接头处钢筋曲线的曲折≤4º焊缝长度允许偏差－0.5d高度允许偏差－0.05d表面气孔夹渣在2d长度上数量不多于2个；气孔、夹渣的直径不大于3mm对焊及熔槽焊焊接接头根部未焊透深度￠25～40mm钢筋≤0.15d￠40～70mm钢筋≤0.10d接头处钢筋中心线的位移0.10d且不大于2mm焊缝表面（长为2d）和焊缝截面上蜂窝、气孔、非金属杂质≤1.5d绑扎缺扣、松扣不大于20%且不集中223 DB34/371.1—2014表57普通混凝土单元工程钢筋制作及安装工序施工质量评定表（续）SL632-2012项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）钢筋连接连接弯钩朝向正确符合设计图纸搭接长度允许偏差－0.05设计值主控项目6机械连接带肋钢筋冷挤压连接接头压痕处套筒外形尺寸挤压后套筒长度应为原套筒长度的1.10～1.15倍，或压痕处套筒的外径波动范围为原套筒外径的0.8～0.9倍挤压道次符合型式检验结果接头弯折≤4º裂缝检查挤压后肉眼观察无裂缝直（锥）螺纹连接接头丝头外观质量保护良好，无锈蚀和油污，牙形饱满光滑套头外观质量无裂纹或其他肉眼可见缺陷外露丝扣无1扣以上完整丝扣外露螺纹匹配丝头螺纹与套筒螺纹满足连接要求，螺纹结合严密，无明显松动，以及相应处理方法得当。一般项目1钢筋长度方向±1/2净保护层厚2同一排受力钢筋间距排架柱、梁±0.5d板、墙±0.1倍间距3双排钢筋，其排与排间距±0.1倍间距4梁与柱中箍筋间距±0.1倍箍筋间距施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表58普通混凝土单元工程预埋件制作及安装工序施工质量评定表SL632-2012单位工程名称驷马山灌区续建配套与节水改造工程滁河四级站工程工序名称△预埋件制作及安装分部工程名称前池段0103施工单位安徽水安建设集团股份有限公司单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1止水片（带）材料质量符合设计和规范要求2止水片（带）接头抗拉强度符合设计和DL/T5215要求3止水片（带）接头搭接长度金属止水片：≥20mm，双面焊接橡胶、PVC止水带：≥100mm4片（带）外观表面平整，无浮皮、锈污、油渍、砂眼、钉孔、裂纹等5止水片（带）次寸宽：±5mm；高：±2mm；长：±20mm6排水系统孔口装置按设计要求加工、安装，并进行防锈处理，安装牢固，不应有渗水、漏水现象7排水管通畅性通畅8冷却及灌浆管路安装安装牢固、可靠，接头不渗水、不漏气、无堵塞9铁件高程、方位、埋入深度及外露长度等符合设计要求一般项目1伸缩缝缝面平直、顺直、干燥，外露铁件应割除，确保伸缩有效2沥青井（柱）位置准确、牢固，上下层衔接好，电热元件及绝热材料埋设准确，沥青填塞密实3片（带）中心线与接缝中心线安装偏差±5mm，插入深度符合设计要求4伸缩缝涂敷沥青料涂刷均匀平整、与混凝土粘接紧密，无气泡及隆起现象5粘贴沥青油毛毡铺设厚度均匀平整、牢固、搭接紧密6铺设预制油毡板或其他闭缝板铺设厚度均匀平整、牢固、相邻块安装紧密平整无缝223 DB34/371.1—2014表58普通混凝土单元工程预埋件制作及安装工序施工质量评定表（续）SL632-2012项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）7排水系统排水孔倾斜度允许偏差4%8排水孔（管）位置允许偏差100mm9基岩排水孔倾斜度孔深不小于8m允许偏差1%10孔深小于8m允许偏差2%11深度允许偏差±0.5%12冷却及灌浆管路出口露出模板外300～500mm，妥善保护，有识别标志13铁件外观表面无锈皮、油污等14锚筋钻孔位置梁、柱的锚筋允许偏差20mm15钢筋网的锚筋允许偏差50mm16钻孔底部的孔径锚筋直径20mm17钻孔深度符合设计要求18钻孔的倾斜度相对设计轴线允许偏差5%（在全孔深度范围内）施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注1：止水片（带）接头抗拉强度检测比例不少于5%，且不少于1组。注2:该工序为主要工序。223 DB34/371.1—2014表59普通混凝土单元工程浇筑工序施工质量评定表SL632-2012单位工程名称驷马山灌区续建配套与节水改造工程滁河四级站工程工序名称△浇筑分部工程名称前池段0103施工单位安徽水安建设集团股份有限公司单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1入仓混凝土料无不合格料入仓。如有少量不合格料入仓，应及时处理至达到要求2平仓分层厚度不大于振捣棒有效长度的90%，铺设均匀，分层清楚，无骨料集中现象3混凝土振捣分层浇筑时，振捣器垂直插入下层5cm，有次序，间距、留振时间合理，无漏振、无超振4铺筑间歇时间符合要求，无初凝现象5浇筑温度（指有温控要求的混凝土）满足设计要求6混凝土养护连续养护时间满足设计要求一般项目1砂浆铺筑厚度宜为2～3cm，均匀平整，无漏铺2积水和泌水无外部水流入，泌水排除及时3插筋、管路等埋件以及模板保护保护好，符合设计要求4混凝土表面保护保护时间、保温材料质量符合设计要求5脱模脱模时间符合施工技术规范或设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014注：该工序为主要工序。表60普通混凝土单元工程外观及钢筋保护层质量检查工序施工质量评定表SL632-2012单位工程名称驷马山灌区续建配套与节水改造工程滁河四级站工程工序名称△外观及钢筋保护层质量检查分部工程名称前池段0103施工单位安徽水安建设集团股份有限公司单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1表面平整度符合设计要求2形体尺寸符合设计要求或允许偏差±20mm3重要部位缺损不允许，应修复使其符合设计要求4钢筋保护层±1/4设计保护层厚度一般项目1麻面、蜂窝麻面、蜂窝累计面积不超过0.5%。经处理符合设计要求2孔洞单个面积不超过0.01㎡，且深度不超过骨料最大粒径。经处理符合设计要求3错台、跑模、掉角经处理符合设计要求4表面裂缝短小、深度不大于钢筋保护层厚度的表面裂缝经处理符合设计要求施工单位自评意见检查项全部符合质量要求，钢筋保护层检测点合格率%，最大偏差值为允许偏差的倍，其他主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，钢筋保护层检测点合格率%，最大偏差值为允许偏差的倍，其他主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注1：该工序为主要工序。注2：每个单元工程受力主筋保护层检测点不少于10个测点。注3：钢筋保护层实测值最大偏差不大于允许偏差值的1.5倍。223 DB34/371.1—2014表61碾压混凝土单元工程基础面、层面处理工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1基础面岩基符合设计要求2软基预留保护层已挖除，基础面符合设计要求3地表水和地下水妥善引排或封堵4施工层面凿毛刷毛或冲毛，无乳皮、表面成毛面一般项目1岩面清理符合设计要求；清洗洁净、无积水、无积渣杂物2施工层面清理符合设计要求；清理洁净、无积水、无积渣杂物施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014注：该工序为主要工序。表62碾压混凝单元工程土模板制作及安装工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1稳定性、刚度和强度符合模板设计要求2结构物边线与设计边线钢模：10mm；木模：15mm3结构物水平断面内部尺寸±20mm4承重模板标高±5mm一般项目1模板平整度：相邻两板面错台外露表面钢模：2mm；木模：3mm隐蔽内面5mm2局部平整度外露表面钢模：2mm；木模：5mm隐蔽内面10mm3板面缝隙外露表面钢模：1mm；木模：2mm隐蔽内面2mm4模板外观规格符合设计要求表面光洁、无污物5预留孔、洞尺寸边线钢模：±10mm；木模：±15mm6预留孔、洞中心位置±10mm7脱模剂质量符合标准要求，涂抹均匀施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014注：该工序为主要工序。表63碾压混凝土单元工程预埋件制作及安装工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1止水片（带）材料质量符合设计和规范要求2止水片（带）接头抗拉强度符合设计和DL/T5215要求3止水片（带）接头搭接长度金属止水片：≥20mm，双面焊接橡胶、PVC止水带：≥100mm4片（带）外观表面平整，无浮皮、锈污、油渍、砂眼、钉孔、裂纹等5止水片（带）次寸宽：±5mm；高：±2mm；长：±20mm6排水系统排水孔口装置按设计要求加工、安装，并进行防锈处理，安装牢固，不应有渗水、漏水现象7排水管通畅性通畅8冷却及灌浆管路安装安装牢固、可靠，接头不渗水、不漏气、无堵塞9铁件高程、方位、埋入深度及外露长度等符合设计要求一般项目1伸缩缝缝面平直、顺直、干燥，外露铁件应割除，确保伸缩有效2沥青井（柱）位置准确、牢固，上下层衔接好，电热元件及绝热材料埋设准确，沥青填塞密实3片（带）中心线与接缝中心线安装偏差±5mm，插入深度符合设计要求4伸缩缝涂敷沥青料涂刷均匀平整、与混凝土粘接紧密，无气泡及隆起现象5粘贴沥青油毛毡铺设厚度均匀平整、牢固、搭接紧密223 DB34/371.1—20146铺设预制油毡板或其他闭缝板铺设厚度均匀平整、牢固、相邻块安装紧密平整无缝223 DB34/371.1—2014表63碾压混凝土单元工程预埋件制作及安装工序施工质量评定表(续)SL632-2012项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）7排水系统排水孔倾斜度允许偏差4%8排水孔（管）位置允许偏差100mm9基岩排水孔倾斜度孔深不小于8m允许偏差1%10孔深小于8m允许偏差2%11深度允许偏差±0.5%12冷却及灌浆管路出口露出模板外300～500mm，妥善保护，有识别标志13铁件外观表面无锈皮、油污等14锚筋钻孔位置梁、柱的锚筋允许偏差20mm15钢筋网的锚筋允许偏差50mm16钻孔底部的孔径锚筋直径20mm17钻孔深度符合设计要求18钻孔的倾斜度相对设计轴线允许偏差5%（在全孔深度范围内）施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注１：止水片（带）接头抗拉强度检测比例不少于5%，且不少于1组。注2：该工序为主要工序。223 DB34/371.1—2014表64碾压混凝土单元工程浇筑工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日子工序项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）垫层主控项目1入仓混凝土料无不合格料入仓。如有少量不合格料入仓，应及时处理至达到要求2平仓分层厚度不大于振捣棒有效长度的90%，铺设均匀，分层清楚，无骨料集中现象3混凝土振捣振捣器垂直插入下层5cm，有次序，间距、留振时间合理，无漏振、无超振4铺筑间歇时间符合要求，无初凝现象5浇筑温度（指有温控要求的混凝土）满足设计要求6混凝土养护表面保持湿润；连续养护时间基本满足设计要求一般项目1砂浆铺筑厚度宜为2～3cm，均匀平整，无漏铺2积水和泌水无外部水流入，泌水排除及时3插筋、管路等埋设以及模板保护保护好，符合设计要求4混凝土表面保护保护时间、保温材料质量符合设计要求5脱模脱模时间符合施工技术规范或设计要求铺筑碾压主控项目1碾压参数应符合碾压试验确定的参数值2运输、卸料、平仓和碾压符合设计要求，卸料高度不大于1.5m；迎水面防渗范围平仓与碾压方向不允许与坝轴线垂直，摊铺至碾压间隔时间不宜超过2h3层间允许间隔时间符合允许间隔时间要求4控制碾压厚度满足碾压试验参数要求5混凝土压实密度符合规范或设计要求一般项目1碾压条带边缘的处理搭接20～30cm宽度与下一条同时碾压2碾压搭接宽度条带间搭10～20cm；端头部位搭接不少100cm3碾压层表面不允许出现骨料分离4混凝土养护223 DB34/371.1—2014养护时间符合要求，仓面养护到上层混凝土铺筑为止223 DB34/371.1—2014表64碾压混凝土单元工程浇筑工序施工质量评定表（续）SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日子工序项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）变态混凝土主控项目1灰浆拌制由水泥与粉煤灰并掺用外加剂拌制，水胶比宜不大于碾压混凝土的水胶比，保持浆体均匀2灰浆铺洒加浆量满足设计要求，铺洒方式符合设计及规范要求，间歇时间低于规定时间3振捣符合规定要求，间隔时间符合规定标准一般项目1与碾压混凝土振碾搭接宽度应大于20cm2铺层厚度符合设计要求3施工层面无积水，不允许出现骨料分离；特殊地区施工时空气温度应满足施工层面需要施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表65碾压混凝土单元工程成缝工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1缝面位置应满足设计要求2结构型式及填充材料应满足设计要求3有重复灌浆要求横缝制作与安装应满足设计要求一般项目1切缝工艺应满足设计要求2成缝面积满足设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014223 DB34/371.1—2014表66碾压混凝土外观质量检查工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1表面平整度符合设计要求2形体尺寸符合设计要求或允许偏差±20mm3重要部位缺损不允许，应修复使其符合设计要求一般项目1麻面、蜂窝麻面、蜂窝累计面积不超过0.5%。经处理符合设计要求2孔洞单个面积不超过0.01㎡，且深度不超过骨料最大粒径。经处理符合设计要求3错台、跑模、掉角经处理符合设计要求4表面裂缝短小、深度不大于钢筋保护层厚度的表面裂缝经处理符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表67混凝土面板单元工程基面清理工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1趾板基础面岩基符合设计要求2软基预留保护层已挖除，基础面符合设计要求3地表水和地下水妥善引排或封堵4面板垫层坡面符合设计要求；预留保护层已挖除，坡面保护完成5地表水和地下水妥善引排或封堵一般项目1趾板岩面清理符合设计要求；清洗洁净、无积水、无积渣杂物2面板基础清理符合设计要求；清洗洁净、无积水、无积渣杂物3混凝土基础面洁净、无乳皮、表面成毛面；无积水；无积渣杂物施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表68混凝土面板单元工程滑模与轨道制作、安装工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1滑模结构及其牵引系统应牢固可靠，便于施工，并应设有安全装置2模板及其支架满足设计稳定性、刚度和强度要求般项目1模板表面处理干净，无任何附着物，表面光滑2脱模剂涂抹均匀3滑模制作及安装外形尺寸±10mm4对角线长度±6mm5扭曲4mm6表面局部不平度3mm7滚轮及滑道间距±10mm8滑模轨道制作及安装轨道安装高程±5mm9轨道安装中心线±10mm10轨道接头处轨面错位2mm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表69混凝土面板单元工程预埋件制作及安装工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1止水片（带）连接铜止水片连（焊）接表面光滑、无空洞、无裂缝，对焊焊缝应为单面双层焊接，搭接焊应为双面焊接。铜止水片搭接长度应大于20mm，接头的抗拉强度不小于母材强度的70%PVC止水带采用热粘结或热焊接；橡胶止水带硫化连接牢固，接头内不应有气泡、夹渣或渗水PVC止水带搭接长度不小于150mm，接头抗拉强度不小于母材强度的80%；橡胶止水带搭接长度不小于100mm，接头的抗拉强度不小于母材强度60%2伸缩缝柔性材料填充满足设计断面要求，边缘允许偏差±10mm；面膜按设计结构设置，与混凝土面应黏结紧密，锚压牢固，形成密封腔3无黏性料填充填料填塞密实，保护罩的外形尺寸符合设计要求，安装锚固用的角钢、膨胀螺栓规格、间距符合设计要求，并经防腐处理。位置偏差不大于30mm；螺栓孔距允许偏差不大于50mm；螺栓孔深允许偏差不大于5mm一般项目1止水片（带）外观表面浮皮、锈污、油漆、油渍等清除干净；止水片（带）无变形、变位2PVC（或橡胶）垫片平铺或粘结在砂浆垫（或沥青垫）上，中心线应与缝中心线重合；允许偏差±5mm3制作（成型）宽度铜止水允许偏差±5mm；PVC或橡胶止水带允许偏差±5mm鼻子或立腿高度铜止水允许偏差±2mm中心部分直径PVC或橡胶止水带允许偏差±2mm223 DB34/371.1—2014表69混凝土面板单元工程预埋件制作及安装工序施工质量评定表（续）SL632-2012项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）一般项目4安装中心线与设计铜止水允许偏差±5mm；PVC或橡胶止水带允许偏差±5mm两侧平段倾斜铜止水允许偏差±5mm；PVC或橡胶止水带允许偏差±10mm5伸缩缝面板接缝顶部预留填塞柔性填料的V形槽位置准确，规格、尺寸符合设计要求6预留槽表面处理清洁、干燥，黏结剂涂刷均匀、平整、不应漏刷，涂料应与混凝土面黏结紧密7砂浆垫层平整度、宽度符合设计要求；平整度允许偏差±2mm；宽度允许偏差不大于5mm8柔性填料表面混凝土表面应平整、密实；无松动混凝土块、无露筋、蜂窝、麻面、起皮、起砂现象施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表70混凝土面板单元工程浇筑工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）趾板混凝土主控项目1入仓混凝土料无不合格料入仓。如有少量不合格料入仓，应及时处理至达到要求2平仓分层厚度不大于振捣棒有效长度的90%，铺设均匀，分层清楚，无骨料集中现象3混凝土振捣振捣器垂直插入下层5cm，有次序，间距、留振时间合理，无漏振、无超振4铺筑间歇时间符合要求，无初凝现象5浇筑温度（指有温控要求的混凝土）满足设计要求6混凝土养护连续养护时间基本满足设计要求一般项目1砂浆铺筑厚度宜为2～3cm，均匀平整，无漏铺2积水和泌水无外部水流入，泌水排除及时3插筋、管路等埋设件以及模板保护保护好，符合设计要求4混凝土表面保护保护时间、保温材料质量符合设计要求5脱模脱模时间符合施工技术规范或设计要求223 DB34/371.1—2014表70混凝土面板单元工程浇筑工序施工质量评定表（续）SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）面板混凝土主控项目1滑模提升速度控制滑模提升速度由试验确定，混凝土浇筑连续，不允许仓面混凝土出现初凝现象。脱模后无鼓胀及表面拉裂现象，外观光滑平整2混凝土振捣有序振捣均匀、密实3施工缝处理按设计要求处理4裂缝无贯穿性裂缝，出现裂缝按设计要求处理5混凝土养护符合规范要求一般项目1铺筑厚度符合规范要求2面板厚度（mm）符合设计要求。允许偏差-50～100mm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表71混凝土防腐蚀涂层单元工程施工质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1原材料质量符合设计和规范要求2涂层基面处理无浮灰、层土、油污、青苔等污物3涂层附着力符合设计要求4涂层厚度符合设计要求一般项目1涂装前涂层基面混凝土表面清洁、干燥2涂层外观质量表面光滑、色泽一致，无气泡、透底、开裂、剥落及漏涂等缺陷3涂层养护时间符合设计或产品说明书要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日注：检验项检验方法和频次按附录C的要求执行。223 DB34/371.1—2014预应力混凝土单元工程表72预应力筋孔道预留工序施工质量评定表（后张法）SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1孔道位置位置和间距符合设计要求2孔道数量符合设计要求3孔口承压钢垫板尺寸及强度几何尺寸、结构强度应满足设计要求一般项目1造孔埋管的管模应架立牢固，并加妥善保护；拔管时间应通过现场试验确定2孔径符合设计要求3孔道的通畅性孔道通畅、平顺；接头应严密且不应漏浆4孔口承压钢垫板垂直度承压面与锚孔轴线应保持垂直，其误差不应大于0.5°位置孔道中心线应与锚孔轴线重合牢固度承压钢垫板底部混凝土或水泥砂浆充填密实，安装牢固5灌浆孔和泌水孔的位置数量、位置、规格符合设计要求；连接通畅6环锚预留槽喇叭管中线应与槽板垂直施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014预应力混凝土单元工程表73预应力筋制作及安装工序施工质量评定表（后张法）SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）1锚具、夹具、连接器的质量符合GB/T14370和设计要求一般项目1预应力筋制作当钢丝束两端采用镦头锚具时，各根钢丝长度差不大于下料长度的1/5000，且不应超过5mm；下料时应采用机械切割机切割，不应采用电弧切割，其他类型锚头的锚束下料长度与切割方法，应按施工要求选定2安装预应力筋束号应与孔号一致3无黏结预应力筋的铺设预应力筋应定位准确、安装牢固，浇筑混凝土时不应出现移位和变形；护套应完整施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014预应力混凝土单元工程表74预应力筋张拉工序施工质量评定表（后张法）SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1混凝土抗压强度预应力筋张拉时，混凝土强度应符合设计要求；当设计无具体要求时，闸墩混凝土抗压强度应达到设计值的90%，梁板混凝土抗压强度不低于设计值的70%2张拉设备应配套标定，定期率定，且在有效期内使用3张拉程序技术指标符合设计要求和规范规定一般项目1稳压时间不少于2min2外锚头防护确保防腐脂不外漏3无黏结型永久防护措施应可靠、耐久，并且有良好的化学稳定性，应符合设计要求4环锚预留槽回填回填前对槽内冲洗干净、涂浓水泥浆。回填混凝土强度等级应与衬砌圈混凝土一致施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014预应力混凝土单元工程表75有黏结预应力灌浆工序施工质量评定表（后张法）SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1浆液质量水泥浆水灰比应采用0.3～0.4、水泥砂浆水灰比宜采用0.52灌浆质量封孔灌浆应形成密实的、完整的保护层施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014混凝土预制构件安装单元工程表76　预制件外观质量检查工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1外观检查无缺陷2尺寸偏差预制构件不应有影响结构性能和安装、使用功能的尺寸偏差(具体检测项附尺寸偏差记录表)一般项目1预制构件标识应在明显部位标明生产单位、构件型号、生产日期和质量验收标志2构件上的预埋件、插筋和预留孔洞的规格、位置和数量应符合标准图或设计的要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表77混凝土预制构件安装单元工程吊装工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1安装型号和安装位置符合设计要求2构件吊装时的混凝土强度符合设计要求。设计无规定时，不应低于设计强度标准值的70%；预应力构件孔道灌浆的强度，应达到设计要求一般项目1柱中心线和轴线的位移允许偏差±5mm2垂直度柱高10m以下允许偏差10mm3柱高10m及其以上允许偏差20mm4牛腿上表面、柱顶标高允许偏差-8～0mm5梁或吊车梁中心线和轴线的位移允许偏差±5mm6梁顶面标高允许偏差-5～0mm7屋架下弦中心线和轴线位移允许偏差±5mm8垂直度桁架、拱形屋架允许偏差1/250屋架高9薄腹梁允许偏差5mm10板相邻两板下表面平整抹灰允许偏差5mm11不抹灰允许偏差3mm12预制廊道、井筒板（埋入建筑物）中心线和轴线位移允许偏差±20mm13相邻两构件的表面平整允许偏差10mm14建筑物外表面模板相邻两板面高差允许偏差3mm（局部5mm）外边线与结构物边线允许偏差±10mm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014223 DB34/371.1—2014表78混凝土预制构件安装单元工程接缝及接头处理工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1构件连接构件与底座、构件与构件的连接应符合设计要求，受力接头应符GB50204的规定一般项目1接缝凿毛处理符合设计要求2构件接缝的混凝土（砂浆）养护符合设计要求，且在规定的时间内不应拆除其支承模板施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表79混凝土预制构件外观质量检查工序尺寸偏差检测记录表单位工程名称工序名称分部工程名称施工单位单元工程名称、部位检测日期年月日项目允许偏差检查（测）记录长度板、梁＋10，－5柱＋5，－10墙板±5薄腹梁、桁架＋15，-10宽度、高(厚)度板、梁、柱、墙板、薄腹梁、桁架±5侧向弯曲梁、柱、板L/750且≤20墙板、薄腹梁、桁架L/1000且≤20预埋件中心线位置10螺栓位置5螺栓外露长度＋10，－5预留孔中心线位置5预留洞中心线位置15主筋保护层厚度板＋5，－3梁、柱、墙板、薄腹梁、桁架＋10，－5对角线差板、墙板10表面平整度板、墙板、柱、梁5预应力构件预留孔道位置梁、墙板、薄腹梁、桁架3翘曲板L/750墙板L/1000施工单位初检复检终检监理单位223 DB34/371.1—2014表80混凝土坝坝体接缝灌浆单元工程灌浆前检查工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1灌浆系统埋设、规格、尺寸、进回浆方式等符合设计要求2灌浆管路通畅情况灌区至少应有一套灌浆管路畅通，其流量宜大于30L/min3缝面畅通情况两根排气管的单开出水量均宜大于25L/min4灌区封闭情况缝面漏水量宜小于15L/min5灌区两侧坝块及压重块混凝土的温度符合设计要求一般项目1灌浆前接缝张开度符合设计要求，灌浆前接缝张开度宜大于0.5mm2管路及缝面冲洗冲洗时间和压力符合设计要求，回水清净施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表81混凝土坝坝体接缝单元工程灌浆工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1排气管管口压力或灌浆压力符合设计要求2浆液浓度变换及结束标准符合设计要求3排气管出浆密度两根排气管均应出浆，其出浆密度均大于1.5g/cm34灌浆记录接缝灌浆施工全过程各项指标均应详细记录，原始记录应真实、齐全、完整。记录人、检验人等相关责任人均应签字并注明时间一般项目1灌浆过程中接缝张开度变化符合设计要求2灌浆中有无串漏应无串漏。或虽稍有串漏，但经处理后，不影响灌浆质量3灌浆中有无中断应无中断。或虽有中断，但处理及时，措施合理，经检测分析不影响灌浆质量施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014安全监测仪器设备安装埋设表82单元工程仪器设备检验工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1力学性能检验符合设计和规范要求2防水性能检查符合设计和规范要求3温度性能检验检验仪器的温度、绝缘电阻满足设计及规范要求4电阻比电桥检验绝缘电阻、零位电阻及变差、电阻比及电阻准确度、内附检流计灵敏度及工作时间符合规范要求5检验记录准确、完整、清晰一般项目1仪器设备现场检验检查仪器工作状态；校核仪器出厂参数；验证仪器各项质量指标2仪器保管仪器设备安装埋设前，应存放在温度、湿度满足要求的仓库内上架保管施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日安全监测仪器设备安装埋设223 DB34/371.1—2014表83单元工程仪器设备安装埋设工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1外观表面无锈蚀、伤痕及裂痕，引出的电缆护套无损伤2规格、型号、数量符合设计和规范要求3埋设部位预留孔槽、导管及各种预埋件符合设计要求4观测用电缆连接与接线符合规范要求5屏蔽电缆连接各芯线应等长，电缆芯线和外套均可用热缩管热缩接头，也可采用专用电缆接头保护套一般项目1埋设仪器及附件预安装埋设前应进行配套组装并检验合格2仪器编号复查设计编号、出厂编号、自由状态测试3仪器安装埋设方向误差应符合设计要求4基岩中仪器埋设槽孔应清洗干净，回填砂浆符合设计要求5混凝土中仪器埋设符合设计要求6仪器保护检查调试埋设过程中应经常监测仪器工作状态，发现异常及时采取补救或更换仪器。埋设应做好标记，派专人维护，以防损坏7仪器埋设记录仪器埋设质量验收表、竣工图、考证表、测量资料、施工记录、安装照片和相关土建工作验收资料8观测时间及测次规定仪器埋设后立即全面检测电阻比、温度电阻、总电阻、分线电阻和绝缘性能，判断仪器工作状态，采集初始读数施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：223 DB34/371.1—2014监理工程师：(盖公章)年月日注：该工序为主要工序。安全监测仪器设备安装埋设表84　单元工程仪器设备观测电缆敷设工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1电缆编号观测端应有3个编号；仪器端应有1个编号；每隔适当距离应有1个编号；编号材料应能防水、防污、防锈蚀2电缆接头连接质量符合规范的要求；1.0Mpa压力水中接头绝缘电阻大于50MΩ3水平敷设符合规范和设计要求4垂直牵引符合规范和设计要求一般项目1敷设路线符合规范和设计要求2跨缝处理符合规范和设计要求3止水处理符合规范和设计要求4电缆布设保护电缆的走向按设计要求，做好电缆临时测站保护箱及在牵引过程中保护等工作5电缆连通性和绝缘性能检查按规定时段对电缆连通性和仪器状态及绝缘情况进行检查并填写检查记录和说明；在回填或埋入混凝土前后，立即检查施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：223 DB34/371.1—2014监理工程师：(盖公章)年月日223 DB34/371.1—2014表85　观测孔（井）单元工程造孔工序施工质量评定表　　SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1造孔工艺符合设计要求2孔（井）尺寸孔位允许偏差±10cm；孔深允许偏差0～20cm；钻孔倾斜度小于1%；孔径（有效孔径）允许偏差0～2cm3洗孔孔口回水清洁，肉眼观察无岩粉出现，洗孔时间不应小于15min；孔底沉积厚度小于200mm一般项目1造孔时间在设计规定的时间段内2钻孔柱状图绘制造孔过程中连续取样，对地层结构进行描绘，记录初见水位、终孔水位等3施工记录内容齐全,满足设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表86观测孔（井）单元工程测压管制作与安装工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1材质规格材质复合设计要求；顺直而无凹弯现象，无压伤和裂纹，管内清洁、未受腐蚀2滤管加工透水段开孔孔径、位置满足设计要求，开孔周围无毛刺，用手触摸时不感到刺手，外包裹层结构及其加工工艺符合设计要求；管段两端外丝扣、外箍接头、管底焊接封闭满足设计要求3测压管安装安装埋设后，及时测量管底高程、孔口高程、初见水位等。孔位允许偏差±10cm；孔深允许偏差±10cm；倾斜度小于1%一般项目1滤料填筑下管前孔（井）底滤料、下管后管外滤料规格，填入高度及工艺满足设计要求；测压管埋设过程中，套管应随回填反滤料而逐段拔出2封孔封孔材料、黏土球粒径、潮解后的渗透系数、填入高度及其填入工艺满足设计要求3孔口保护孔口保护设施、结构型式及尺寸满足设计要求4施工记录内容齐全，满足设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级评定为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表87观测孔（井）单元工程率定工序施工质量评定表SL632-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1率定方法符合设计要求2注水量满足设计要求3水位降值在规定的时间内，符合设计要求一般项目1管内水位试验前、后分别测量管内水位，允许偏差±2cm2观测孔（井）考证按设计要求的格式填制考证表3施工期观测观测频次、成果记录、成果分析符合设计要求4施工记录内容齐全，满足设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表88外部变形观测垂线安装单元工程施工质量评定表SL632-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1正垂线垂线材质、规格、温度膨胀系数符合设计要求；安装位置稳定，且调换方便2支点、固定夹线和活动夹线装置安装位置符合设计要求3重锤及其阻尼箱规格符合设计要求4倒垂线倒垂线钻孔孔位允许偏差±10cm；孔深允许偏差0～20cm；钻孔倾斜度小于0.1%；孔径（有效孔径）允许偏差0～2cm5垂线材质、规格符合设计要求6锚块锚块高出水泥浆面约10cm；埋设位置使垂线处于保护管有效孔径中心，允许偏差±5mm7浮体组安装浮子水平，连接杆垂直并在油桶中心，处于自由状态一般项目1正垂线预留孔或预埋件位置符合设计要求2防风管安装牢固，中心位置和测线一致3倒垂线防风管和防风管中心位置和测线一致，保证测线在管中有足够的位移范围4观测墩与坝体牢固结合，基座面水平，其允许偏差不大于4′5孔口保护装置符合设计要求6钻孔柱状图绘制造孔过程中应连续取样，并对地层结构进行描述，并记录初见水位、终孔水位施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表89外部变形观测引张线安装单元工程施工质量评定表SL632-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1端点滑轮、线锤连接器、重锤、定位卡符合设计要求；误差值不大于设计规定2测点水箱、浮船（盒）、读数设备符合设计要求；误差值不大于设计规定一般项目1端点混凝土墩座符合设计要求2测点位置、保护箱符合设计要求3测线规格符合设计要求，安装平顺4保护管支架安装牢固，规格符合设计要求，测线位于保护管中心施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表90外部变形观测视准线安装单元工程施工质量评定表SL632-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1观测墩顶部强制对中底盘尺寸允许偏差0.2mm。水平倾斜度允许偏差不大于4′2同段测点底盘中心在两端点底盘中心的连线上，允许偏差20mm一般项目1视准线旁离障碍物大于1m2观测墩埋设位置、外形尺寸以及钢筋混凝土标号等满足设计要求。观测墩在新鲜的岩石或稳定土层内施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表91外部变形观测设施激光准直安装单元工程施工质量评定表SL632-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1真空激光准直真空管道内壁清理清洁，无锈皮、杂物和灰尘2测点箱和法兰管的焊接焊接质量短管内外两面焊；长管在两端打出5mm的30°坡口,采用2层焊效果检查无漏孔3点光源的小孔光栏、激光探测仪和端点观测墩结合牢固，两者位置稳定不变4波带板与准直线波带板中心在准直线上，偏离值小于10mm，距点光源最近的几个测点偏离值小于3mm，波带板的板面垂直于基准线5大气激光准直点光源的小孔光栏、激光探测仪和端点观测墩结合牢固，两者位置稳定不变6波带板与准直线波带板中心在准直线上，偏离值小于10mm，距点光源最近的几个测点偏离值小于3mm，波带板的板面垂直于基准线一般项目1真空激光准直观测墩的位置便于测点固定2保护管的安装符合设计要求3大气激光准直测点观测墩的位置便于测点固定4保护管的安装符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表92混凝土单元工程原材料检验备查表SL632-2012单位工程名称驷马山灌区续建配套与节水改造工程滁河四级站工程编号分部工程名称施工单位安徽水安建设集团股份有限公司单元工程名称、部位施工日期年月日～年月日项次原材料质量检验情况材料名称生产厂家检验日期检验报告编号检验结论1水泥2钢筋3掺合料4外加剂5止水片（带）试验负责人：质量负责人：监理工程师：223 DB34/371.1—2014表93混凝土单元工程骨料检验备查表SL632-2012单位工程名称驷马山灌区续建配套与节水改造工程滁河四级站工程编号分部工程名称施工单位安徽水安建设集团股份有限公司单元工程名称、部位施工日期年月日～年月日项次原材料质量检查情况检验项目检验情况检验结论检验时间检验数据细骨料1含泥量2细度模数3人工砂石粉含量粗骨料1含泥量2超逊径试验负责人：质量负责人：监理工程师：223 DB34/371.1—2014表94混凝土拌和物性能检验备查表SL632-2012单位工程名称驷马山灌区续建配套与节水改造工程滁河四级站工程编号分部工程名称施工单位安徽水安建设集团股份有限公司单元工程名称、部位施工日期年月日～年月日项次检验项目允许偏差检验情况检验结论（合格率）检验时间检验数据1最小拌和时间2砼配合比称量水泥±2%砂、石±3%水±1%外加剂±1%3饱和面干含水率砂子石4坍落度（VC）值5含气量6出机口温度试验负责人：质量负责人：监理工程师：223 DB34/371.1—2014表95硬化混凝土性能检验备查表SL632-2012单位工程名称编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目检验情况检验时间检验数据检验结论1抗压强度2抗渗等级3抗冻等级4抗拉强度5极限拉伸值试验负责人：质量负责人：监理工程师：223 DB34/371.1—2014表96砂浆拌和质量检验评定表单位工程名称分部工程名称施工单位施工日期项次检验项目质量标准（允许偏差）（允许偏差）检验结论（合格率）评定等级1水泥、砂料、水及掺和料、外加剂品种、质量必须符合国家有关标准2砂浆配合比符合设计及规定要求1砂浆配合比称量水泥±2%2砂±3%3掺合剂±2%4水、外加剂±1%施工单位自评意见报验资料情况：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理单位复核意见平行检验结果及备查资料名称、编号：监理工程师：(盖公章)年月日223 DB34/371.1—2014表97普通混凝土拌和质量检验评定表SL632-2012单位工程名称编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检验结论（合格率）评定等级合格优良1最少拌和时间符合规范要求2原材料称量符合规范要求的频率（%）≥70≥853砂子表面含水率不大于6%频率（%）≥70≥854坍落度合格率（%）≥70≥855含气量（有抗冻要求时）合格率（%）≥70≥856出机口温度（有温度要求时）合格率（%）≥70≥85施工单位自评意见报验资料情况：质量检查员：项目质量(技术)负责人：(盖公章)年月日＇监理单位复核意见平行检验结果及备查资料名称、编号：监理工程师：(盖公章)年月日223 DB34/371.1—20146.3地基处理与基础工程地基处理与基础单元（工序）工程施工质量检验、评定应符合表98～表138的要求。表98单孔（桩、槽）及单元工程施工质量评定表SL633-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日工序孔号123456789…工序质量评定结果其中质量等级为优良的工序单孔（桩、槽）质量评定施工单位自评意见监理单位复核意见本单元工程内共有孔（桩、槽），合格孔（桩、槽），其中优良孔（桩、槽），优良率%。单元工程效果（或实体质量）检查12施工单位自评意见单元工程效果（或实体质量）检查符合，孔（桩、槽）合格率%，其中优良孔占%。报验资料情况：单元工程质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经进行单元工程效果（或实体质量）检查，符合，孔（桩、槽）合格率%，其中优良孔占%。单元工程质量等级复核为监理工程师：(盖公章)年月日223 DB34/371.1—2014注1：此表适用灌浆工程、预应力锚索及钻孔灌注桩等划分工序单元工程质量评定。注2：主要工序在工序名称前标注“△”。223 DB34/371.1—2014表99　岩石地基帷幕灌浆单元工程钻孔工序施工质量评定表　　SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1孔深不小于设计孔深2孔底偏差符合设计要求3孔序符合设计要求4施工记录齐全、准确、清晰一般项目1孔位偏差≤100mm2终孔孔径≥46mm3冲洗沉积厚度小于200mm4裂隙冲洗和压水试验符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014223 DB34/371.1—2014表100岩石地基帷幕灌浆单元工程灌浆工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1压力符合设计要求2浆液及变换符合设计要求3结束标准符合设计要求4施工记录齐全、准确、清晰一般项目1灌浆段位置及段长符合设计要求2灌浆管口距灌浆段底距离（仅用于循环式灌浆）≤0.5m3特殊情况处理处理后不影响质量4抬动观测值符合设计要求5封孔符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表101岩石地基固结灌浆单元工程钻孔工序施工质量评定表　SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1孔深不小于设计孔深2孔序符合设计要求3施工记录齐全、准确、清晰一般项目1终孔孔径符合设计要求2孔位偏差符合设计要求3钻孔冲洗沉积厚度小于200mm4裂隙冲洗和压水试验回水变清或符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表102岩石地基固结灌浆单元工程灌浆工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1压力符合设计要求2浆液及变换符合设计要求3结束标准符合设计要求4抬动观测值符合设计要求5施工记录齐全、准确、清晰一般项目1特殊情况处理处理后符合设计要求2封孔符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表103覆盖层地基循环钻灌法单元工程钻孔工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1孔序符合设计要求2孔底偏差符合设计要求3孔深不小于设计孔深4施工记录齐全、准确、清晰一般项目1孔位偏差≤100mm2终孔孔径符合设计要求3护壁泥浆密度、黏度、含砂量、失水量符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率　%，一般检测项目逐项检测点最低合格率　%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表104覆盖层地基循环钻灌法单元工程灌浆工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1灌浆压力符合设计要求2灌浆结束标准符合设计要求3施工记录齐全、准确、清晰一般项目1灌浆段位置及段长符合设计要求2灌浆管口距灌浆段底距离符合设计要求3灌浆浆液及变换符合设计要求4灌浆特殊情况处理处理后符合设计要求5灌浆封孔符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表105　覆盖层地基预埋花管法单元工程钻孔工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1孔序符合设计要求2孔深不小于设计孔深3孔底偏差符合设计要求4施工记录齐全、准确、清晰一般项目1孔位偏差不大于孔排距的3%～5%2终孔孔径≥110mm3护壁泥浆密度符合设计要求4洗孔孔内泥浆黏度20～22s，沉积厚度小于200mm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表106　覆盖层地基预埋花管法单元工程花管下设工序施工质量评定表　SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1花管下设符合设计要求2施工记录齐全、准确、清晰一般项目1花管加工符合设计要求2周边填料符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表107　覆盖层地基预埋花管法单元工程灌浆工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1开环符合设计要求2灌浆压力符合设计要求3灌浆结束标准符合设计要求4施工记录齐全、准确、清晰一般项目1灌浆塞位置及灌浆段长符合设计要求2灌浆浆液及变换符合设计要求3灌浆特殊情况处理处理后符合设计要求4灌浆封孔符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表108　隧洞回填灌浆单元工程封堵与钻孔工序施工质量评定表　　SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1灌区封堵密实不漏浆2钻孔或扫孔深度进入基岩不小于100mm3孔序符合设计要求一般项目1孔径符合设计要求2孔位偏差≤100mm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表109隧洞回填灌浆单元工程灌浆工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1灌浆压力符合设计要求2浆液水灰比符合设计要求3结束标准符合规范要求4施工记录齐全、准确、清晰一般项目1特殊情况处理处理后不影响质量2变形观测符合设计要求3封孔符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表110钢衬接触灌浆单元工程钻(扫)孔工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1孔深穿过钢衬进入脱空区2施工记录齐全、准确、清晰一般项目1孔径≥12mm2清洗使用清洁压缩空气检查缝隙串通情况，吹除空隙内的污物和积水施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表111钢衬接触灌浆单元工程灌浆工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1灌浆顺序自低处孔开始2钢衬变形符合设计要求3灌注和排出的浆液浓度符合设计要求4施工记录齐全、准确、清晰一般项目1灌浆压力≤0.1MPa，或符合设计要求2结束标准在设计灌浆压力下停止吸浆，并延续灌注5min3封孔丝堵加焊或焊补法，焊后磨平施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核评定意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表112劈裂灌浆单元工程钻孔工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1孔序按先后排序和孔序施工2孔深符合设计要求3施工记录齐全、准确、清晰一般项目1孔位偏差≤100mm2孔底偏差不大于孔深的2%施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表113劈裂灌浆单元工程灌浆工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1灌浆压力符合设计要求2浆液浓度符合设计要求3灌浆量符合设计要求4灌浆间隔时间≥5d5施工记录齐全、准确、清晰一般项目1结束标准符合设计要求2横向水平位移与裂缝开展宽度允许量均小于30mm，且停灌后能基本复原3泥墙厚度符合设计要求4泥墙干密度1.4～1.6g/cm35封孔符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表114混凝土防渗墙单元工程施工质量评定表SL633-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次工序名称工序质量评定等级1造孔2清孔3△混凝土浇筑单元工程（或实体质量）效果检查12施工单位自评意见单元工程效果（或实体质量）检查符合设计和规范要求，工序合格率%，其中优良占%，工序达到优良。报验资料情况：单元工程质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经进行单元工程效果（或实体质量）检查，符合设计和规范要求，工序100%合格，其中优良占%，工序达到优良。单元工程质量等级复核为：监理工程师：(盖公章)年月日注：标有“△”为主要工序。223 DB34/371.1—2014表115　混凝土防渗墙单元工程造孔工序施工质量评定表　SL633-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1槽孔孔深不小于设计孔深2孔斜率符合设计要求3施工记录齐全、准确、清晰一般项目1槽孔中心偏差≤30mm2槽孔宽度符合设计要求（包括接头搭接厚度）施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表116混凝土防渗墙单元工程清孔工序施工质量评定表SL633-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1接头刷洗符合设计要求，孔底淤泥不再增加2孔底淤积≤100mm3施工记录齐全、准确、清晰一般项目1孔内泥浆密度黏土≤1.30g/cm3膨润土根据地层情况或现场试验确定2孔内泥浆黏度黏土≤30s膨润土根据地层情况或现场试验确定3孔内泥浆含砂量黏土≤10%膨润土根据地层情况或现场试验确定施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表117　混凝土防渗墙单元工程混凝土浇筑工序施工质量评定表　　SL633-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1导管埋深≥1m，不宜大于6m2混凝土上升速度≥2m/h3施工记录齐全、准确、清晰一般项目1钢筋笼、预埋件、仪器安装埋设符合设计要求2导管布置符合规范或设计要求3混凝土面高差≤0.5m4混凝土最终高度不小于设计高程0.5m5混凝土配合比符合设计要求6混凝土扩散度34～40cm7混凝土坍落度18～22cm，或符合设计要求8混凝土抗压强度、抗渗等级、弹性模量等符合抗压、抗渗、弹模等设计指标9特殊情况处理处理后符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表118单元工程施工质量评定表SL633-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日孔号123456789…单孔（桩、槽）质量评定等级本单元工程内共有孔，合格孔，其中优良孔，优良率%。单元工程效果（或实体质量）检查12…施工单位自评意见单元工程效果（或实体质量）检查符合，孔（桩、槽）合格率%，其中优良孔占%。报验资料情况：单元工程质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经进行单元工程效果（或实体质量）检查，符合，孔（桩、槽）合格率%，其中优良孔占%。单元工程质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014注:此表适用于高压喷射灌浆防渗墙、水泥土搅拌防渗墙及振冲法地基加固单元工程质量评定。223 DB34/371.1—2014高压喷射灌浆防渗墙单元工程表119单孔（桩、槽）工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1孔位偏差≤50mm2钻孔深度大于设计墙体深度3喷射管下入深度符合设计要求4喷射方向符合设计要求5提升速度符合设计要求6将液压力符合设计要求7浆液流量符合设计要求8进浆密度符合设计要求9摆动角度符合设计要求10施工记录齐全、准确、清晰一般项目1孔序按设计要求2孔斜率≤1%，或符合设计要求3摆动速度符合设计要求4气压力符合设计要求5气流量符合设计要求6水压力符合设计要求7水流量符合设计要求8回浆密度符合规范要求9特殊情况处理符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：223 DB34/371.1—2014监理工程师：(盖公章)年月日223 DB34/371.1—2014水泥土搅拌防渗墙单元工程表120单孔（桩、槽）工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1孔位偏差≤20mm2孔深符合设计要求3孔斜率符合设计要求4输浆量符合设计要求5桩径符合设计要求6施工记录齐全、准确、清晰一般项目1水灰比符合设计要求2搅拌速度符合设计要求3提升速度符合设计要求4重复搅拌次数和深度符合设计要求5桩顶标高超出设计桩顶0.3～0.5m6特殊情况处理不影响质量施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表121地基排水孔单孔及单元工程施工质量评定表SL633-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日孔号123456789…工序质量评定结果△钻孔孔内和孔口装置安装及孔口测试其中质量等级为优良的工序单孔（桩、槽）质量评定施工单位自评意见监理单位评定意见本单元工程内共有孔，合格孔，其中优良孔，优良率%。单元工程效果（或实体质量）检查12…施工单位自评意见单元工程效果（或实体质量）检查符合，孔合格率%，其中优良孔占%。报验资料情况：单元工程质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经进行单元工程效果（或实体质量）检查，符合，孔合格率%，其中优良孔占%。单元工程质量等级复核为：监理工程师：(盖公章)年月日注：标有“△”为主要工序。223 DB34/371.1—2014表122地基排水孔单元工程钻孔工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1孔径符合设计要求2孔深符合设计要求3孔位偏差≤100mm4施工记录齐全、准确、清晰一般项目1钻孔孔斜符合设计要求2钻孔清洗回水清净，孔底沉淀小于200mm3地质编录符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014地基排水孔孔内和孔口表123装置安装及孔口测试工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1孔内保护结构材质、规格符合设计要求2孔内保护结构符合设计要求3孔内保护结构安放位置符合设计要求4孔口保护结构符合设计要求5施工记录齐全、准确、清晰6排水孔渗压、渗流量观测具有渗压、渗流量初始值，验收移交前的观测资料准确、齐全一般项目1测渗系统设备安装位置符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日表124地基管（槽）网排水（锚喷支护）单元工程施工质量评定表SL633-2012223 DB34/371.1—2014单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次工序名称工序质量评定等级12…单元工程（或实体质量）效果检查12施工单位自评意见单元工程效果（或实体质量）检查符合要求，工序合格率%，其中优良占%，工序达到优良。报验资料情况：单元工程质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经进行单元工程效果（或实体质量）检查，符合要求，工序合格率%，其中优良占%，工序达到优良。单元工程质量等级复核为：监理工程师：(盖公章)年月日注：主要工序前标注“△”。地基管（槽）网排水223 DB34/371.1—2014表125单元工程铺设基面处理工序施工质量评定表SL633-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1铺设基础面平面布置符合设计要求2铺设基础面高程符合设计要求一般项目1铺设基面平整、压实度符合设计要求2施工记录齐全、准确、清晰施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014地基管（槽）网排水单元工程表126管（槽）网铺设及保护工序施工质量评定表SL633-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1排水管（槽）网材质、规格符合设计要求2排水管（槽）网接头连接严密、不漏水3保护排水管（槽）网的材料材质耐久性、透水性、防淤堵性能满足设计要求4管（槽）与基岩接触严密、不漏水，管（槽）内干净5施工记录齐全、准确、清晰一般项目1排水管网的固定符合设计要求2排水系统引出符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表127锚喷支护单元工程锚杆工序施工质量评定表SL633-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1锚杆材质和胶结材料性能符合设计要求2孔深偏差≤50mm3锚孔清理孔内无岩粉、无积水4锚杆抗拔力（或无损检测）符合设计和规范要求预应力锚杆张拉力符合设计和规范要求一般项目1锚杆孔位偏差≤150mm（预应力锚杆：≤200mm）2锚杆钻孔方向偏差符合设计要求（预应力锚杆：≤3%）3锚杆钻孔孔径符合设计要求4锚杆长度偏差≤5mm5锚杆孔注浆符合设计和规范要求6施工记录齐全、准确、清晰施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表128锚喷支护单元工程喷混凝土工序施工质量评定表SL633-2012单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1喷混凝土性能符合设计要求2喷层均匀性个别处有夹层、包砂3喷层密实性无滴水、个别点渗水4喷层厚度符合设计和规范要求一般项目1喷混凝土配合比满足规范要求2受喷面清理符合设计及规范要求3喷层表面整体性个别处有微细裂缝4喷层养护符合设计及规范要求5钢筋（丝）网格间距偏差≤20mm6钢筋（丝）网安装符合设计和规范要求7施工记录齐全、准确、清晰施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核评定意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表129预应力锚索加固单元工程钻孔工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1孔径不小于设计值2孔深不小于设计值，有效孔深的超深不大于200mm3机械式锚固段超径不大于孔径的3%，且不大于5mm4孔斜率不大于3%，有特殊要求的不大于0.8%5钻孔围岩灌浆符合设计和规范要求6孔轴方向符合设计要求7内锚头扩孔符合设计和规范要求一般项目1孔位偏差≤100mm2钻孔清洗孔内不应残留废渣、岩芯3施工记录齐全、准确、清晰施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表130预应力锚索加固单元工程锚束制作安装工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1锚束材质、规格符合设计和规范要求2注浆浆液性能符合设计和规范要求3编束符合设计和工艺操作要求4锚束进浆管、排气管通畅，阻塞器完好5锚束安放锚束应顺直，无弯曲、扭转现象6锚固端注浆符合设计要求一般项目1锚束外观无锈、无油污、无残缺、防护涂层无损伤2锚束堆放符合设计要求3锚束运输符合设计要求4施工记录齐全、准确、清晰施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表131预应力锚索加固单元工程外锚头制作工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1垫板承压面与锚孔轴线夹角90º±0.5º一般项目1混凝土性能符合设计要求2基面清理符合设计要求3结构与体形符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014223 DB34/371.1—2014表132预应力锚索加固单元工程锚索张拉锁定工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1锚索张拉程序、标准符合设计及规范要求2锚萦张拉符合设计要求、符合张拉程序3索体伸长值符合设计要求4锚索锁定符合设计及规范要求5施工记录齐全、准确、清晰一般项目1锚具外索体切割符合设计要求2封孔灌浆密实、无连通气泡、无脱空3锚头防护措施符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表133钻孔灌注桩单元工程钻孔工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1孔位偏差符合设计和规范要求2孔深符合设计要求3孔底沉渣厚度端承桩不大于50mm，摩擦桩不大于150mm，摩擦端承桩、端承摩擦桩不大于100mm4垂直度偏差<1%5施工记录齐全、准确、清晰一般项目1孔径偏差≤50mm2孔内泥浆密度≤1.25g/cm3(黏土泥浆)；<1.15g/cm3(膨润土泥浆)；3孔内泥浆含砂率≤8%(黏土泥浆)；<6%(膨润土泥浆)；4孔内泥浆黏度≤28s(黏土泥浆)≤22s(膨润土泥浆)施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级评定为：223 DB34/371.1—2014监理工程师：(盖公章)年月日223 DB34/371.1—2014表134钻孔灌注桩单元工程钢筋笼制作安装工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1主筋间距偏差≤10mm2钢筋笼长度偏差≤100mm3施工记录齐全、准确、清晰一般项目1箍筋间距或螺旋筋螺距偏差≤20mm2钢筋笼直径偏差≤10mm3钢筋笼安放偏差符合设计或规范要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表135钻孔灌注桩单元工程混凝土浇筑工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号工序名称、编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1导管埋深≥1m，且不大于6m2混凝土上升速度≥2m/h，或符合设计要求3混凝土抗压强度等符合设计要求4施工记录齐全、准确、清晰一般项目1混凝土坍落度18～22cm2混凝土扩散度34～38cm3浇筑最终高度符合设计要求4充盈系数＞1施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注1：该工序为主要工序。注2：严格控制导管埋深，当发生断桩时，应准确记录断桩位置，及时妥善处理并记录处理过程和结果。223 DB34/371.1—2014表136振冲法地基加固单元工程单桩工序施工质量评定表SL633-2012单位工程名称孔（桩、槽）号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1填料质量符合设计要求2填料数量符合设计要求3有效加密电流符合设计要求4留振时间符合设计要求5施工记录齐全、准确、清晰一般项目1孔深符合设计要求2造孔水压符合设计要求3桩径偏差符合设计要求4填料水压符合设计要求5加密段长度符合设计要求6桩中心位置偏差符合设计和规范要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表137强夯法地基加固单元工程施工质量评定表SL633-2012单位工程名称单元工程量分部工程名称施工单位单元工程部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1锤底面积、锤重符合设计要求，锤重误差为±100kg2夯锤落距符合设计要求，误差为±300mm3最后两击的平均夯沉量符合设计要求4地基强度符合设计要求5地基承载力符合设计要求6施工记录齐全、准确、清晰一般项目1夯点的夯击次数符合设计要求2夯击遍数及顺序符合设计要求3夯点布置及夯点间距偏差≤500mm4夯击范围符合设计要求5前后两遍间歇时间符合设计要求单元工程（或实体质量）效果检查12施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表138水泥土置换地基加固单元工程施工质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程部位施工日期年月日～年月日项次检验项目质量标准（允许偏差）（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1水泥符合设计和规范要求2土料土质符合设计要求3水泥掺入量符合设计要求4水泥土均匀性符合设计要求5压实度符合设计要求一般项目1土料有机质符合设计要求2土颗粒粒径≤15mm3土料含水率±2%4铺料厚度-50mm～0mm施工单位自评意见检查项全部符合质量要求，压实度合格率%，最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核评定意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，压实度合格率%，最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日　　注：检验项检验方法和频次按附录D的要求执行。223 DB34/371.1—20146.4堤防工程堤防单元（工序）工程施工质量检验、评定应符合表139～表171的要求。单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次工序名称工序质量评定等级12…施工单位自评意见各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。报验资料情况：单元工程质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核评定意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占%，且主要工序达到等级。单元工程质量等级复核为：监理工程师：(盖公章)年月日注1：此表适用于本节划分工序单元工程质量评定。注2：主要工序在工序名称前标注“△”。表139单元工程施工质量评定表SL634-2012223 DB34/371.1—2014表140堤基清理单元工程基面清理工序施工质量评定表SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1表层清理堤基表层的淤泥、腐殖土、泥炭土、草皮、树根、建筑垃圾等应清理干净2堤基内坑、槽、沟、穴等处理按设计要求清理后回填、压实，并符合设计和规范要求3结合部处理清除结合部表面杂物，并将结合部挖成台阶状一般项目1清理范围基面清理包括堤身、戗台、铺盖、盖重、堤岸防护工程的基面，其边界应在设计边线外0.3～0.5m。老堤加高培厚的清理尚应包括堤坡及堤顶等施工单位自评意见检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查并查验相关检验报告和检验资料，检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表141堤基清理单元工程基面平整压实工序施工质量评定表SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1堤基表面压实堤基清理后应按堤身填筑要求压实，无松土、无弹簧土等，并符合设计和规范要求一般项目1基面平整基面应无明显凹凸施工单位自评意见检查项全部符合质量要求；堤基压实度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查并查验相关检验报告和检验资料，检查项全部符合质量要求；堤基压实度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表142土料碾压筑堤单元工程土料摊铺工序施工质量评定表SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）1土块直径符合SL634-2012中表5.0.5-2的要求2铺土厚度符合碾压试验或SL634-2012中表5.0.5-2的要求；允许偏差为-5～0cm1作业面分段长度人工作业不小于50m；机械作业不小于100m2铺填边线超宽值人工铺料大于10cm；机械铺料大于30cm防渗体：0～10cm包边盖顶：0～10cm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表143土料碾压筑堤单元工程土料碾压工序施工质量评定表SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1压实度或相对密度符合设计和规范要求一般项目1搭接碾压宽度平行堤轴线方向不小于0.5m；垂直堤轴线方向不小于1.5m。2碾压作业程序应符合SL260的规定施工单位自评意见检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查并查验相关检验报告和检验资料，检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表144土料吹填筑堤单元工程围堰修筑工序施工质量评定表SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1铺土厚度符合SL634-2012中表5.0.5-2的要求；允许偏差为-5.0～0cm2围堰压实符合设计和规范要求3堰顶高程不小于设计值4泄水口位置合理，结构稳定，易于维护一般项目1铺填边线超宽值人工铺料大于10cm；机械铺料大于30cm2围堰取土坑距堰、堤脚距离不小于3m施工单位自评意见检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查并查验相关检验报告和检验资料，检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。工序质量等级复核为：223 DB34/371.1—2014监理工程师：(盖公章)年月日223 DB34/371.1—2014表145土料吹填筑堤单元工程土料吹填工序施工质量评定表SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1吹填干密度符合设计和规范要求2吹填高程允许偏差为0～+0.3m一般项目1输泥管出口位置合理安放、适时调整，吹填区沿程沉积的泥沙颗粒无显著差异施工单位自评意见检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查并查验相关检验报告和检验资料，检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014堤身与建筑物结合部填筑表146单元工程建筑物表面涂浆工序施工质量评定表SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1制浆土料符合设计要求；塑性指标Ip＞17一般项目1建筑物表面清理清除建筑物表面乳皮、粉尘及附着杂物2涂层泥浆浓度水土重量比为：1:2.5～1:3.03涂浆操作建筑物表面洒水，涂浆高度与铺土厚度一致，且保持涂浆层湿润4涂层厚度3～5mm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核评定意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014堤身与建筑物结合部填筑表147单元工程结合部填筑工序施工质量评定表SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1土块直径＜5cm2铺土厚度15～20cm3土料填筑压实度符合设计和规范要求一般项目1铺填边线超宽值人工铺料大于10cm；机械铺料大于30cm施工单位自评意见检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查并查验相关检验报告和检验资料，检查项全部符合质量要求；土料填筑压实度或相对密度检测点合格率为%，不合格土样最小值达到设计值的%，其他主控项目逐项检测点最低合格率%，一般项目逐项检测点的最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表148防冲体护脚单元工程防冲体制备工序施工质量评定表SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1石笼防冲体钢筋(丝）笼网目尺寸不大于填充块石的最小块径2预制防冲体预制防冲体尺寸不小于设计值3土工袋（包）防冲体土工袋（包）封口封口应牢固4柴枕防冲体柴枕的长度和直径不小于设计值石料的用量符合设计要求一般项目1散抛石防冲体石料的块径、块重符合设计要求2石笼防冲体防冲体体积符合设计要求；允许偏差为0～＋10%3预制防冲体防冲体外观无断裂、无严重破损4土工袋（包）防冲体土工袋（包）充填度70%～80%5柴枕防冲体捆枕工艺符合SL260的要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表149防冲体护脚单元工程防冲体抛投工序施工质量评定表SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1抛投数量符合设计要求，允许偏差为0～+10%2抛投程序符合SL260或抛投试验的要求一般项目1抛投断面符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表150沉排护脚单元工程沉排锚定工序施工质量评定表SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1系排梁、锚桩等锚定系统的制作符合设计要求一般项目1锚定系统平面位置及高程允许偏差为±10cm2系排梁或锚桩尺寸允许偏差为±3cm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014沉排护脚单元工程沉排铺设工序表151施工质量评定表（旱地或冰上铺设铰链混凝土块沉排）SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1铰链混凝土块沉排制作与安装符合设计要求2沉排搭接宽度不小于设计值一般项目1旱地沉排保护层厚度不小于设计值2旱地沉排铺放高程允许偏差为±0.2m施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核评定意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014沉排护脚单元工程沉排铺设工序表152施工质量评定表（水下铰链混凝土块沉排）SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1铰链混凝土块沉排制作与安装符合设计要求2沉排搭接宽度不小于设计值一般项目1沉排船定位符合设计和SL260的要求2铺排程序符合SL260的要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014沉排护脚单元工程沉排铺设工序表153施工质量评定表（旱地或冰上土工织物软体沉排）SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1沉排搭接宽度不小于设计值2软体排厚度允许偏差为±5%设计值一般项目1旱地沉排铺放高程允许偏差为±0.2m2旱地沉排保护层厚度不小于设计值施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014沉排护脚单元工程沉排铺设工序表154施工质量评定表（水下土工织物软体沉排）SL634-2012单位工程名称工序名称、编号分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1沉排搭接宽度不小于设计值2软体排厚度允许偏差为±5%设计值一般项目1沉排船定位符合设计和SL260的要求2铺排程序符合SL260的要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：该工序为主要工序。223 DB34/371.1—2014表155护坡与格埂土方开挖单元工程施工质量评定表SL634-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1格埂轴线30mm2格埂底高程±30mm3超挖部分回填符合设计要求4格埂尺寸不小于设计值一般项目1地下水位保持基面无积水2护坡坡度1：（1±3%）n施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核评定意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注：1：n为设计坡度。223 DB34/371.1—2014223 DB34/371.1—2014表156砂（石）垫层单元工程施工质量评定表SL634-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）1砂、石级配符合设计要求2砂、石垫层厚度允许偏差为±15%设计厚度一般项目1垫层基面表面平整度符合设计要求2垫层基面坡度符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表157土工织物铺设单元工程施工质量评定表SL634-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1土工织物锚固符合设计要求一般项目1垫层表面平整度符合设计要求2垫层基面坡度符合设计要求3土工织物垫层连接方式和搭接长度符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核评定意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表158毛石粗排护坡单元工程施工质量评定表SL634-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1护坡厚度厚度小于50cm，允许偏差为±5cm；厚度大于50cm，允许偏差为±10%一般项目1坡面平整度坡度平顺，允许偏差为±10cm2石料块重符合设计要求3粗排质量石块稳固、无松动施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表159石笼护坡单元工程施工质量评定表SL634-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1护坡厚度±5cm2绑扎点间距±5cm一般项目1坡面平整度±8cm2有间隔网的网片间距±10cm施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表160干砌石护坡单元工程施工质量评定表SL634-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1护坡厚度厚度小于50cm，允许偏差为±5cm；厚度大于50cm，允许偏差为±10%2坡面平整度允许偏差为±8cm3石料块重除腹石和嵌缝石外，面石用料符合设计要求一般项目1砌石坡度不陡于设计坡度2砌筑质量石块稳固、无松动，无宽度在1.5cm以上、长度在50cm以上的连续缝施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表161浆砌石护坡单元工程施工质量评定表SL634-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1护坡厚度允许偏差为±5cm2坡面平整度允许偏差为±5cm3排水孔反滤符合设计要求4座浆饱满度大于80%一般项目1排水孔设置连续贯通，孔径、孔距允许偏差为±5%设计值2变形缝结构与填充质量符合设计要求3勾缝应按平缝勾填，无开裂、脱皮现象施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表162混凝土预制块护坡单元工程施工质量评定表SL634-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1混凝土预制块外观及尺寸符合设计要求，允许偏差为±5mm，表面平整，无掉角、断裂3坡面平整度允许偏差为±10mm一般项目1混凝土块铺筑应平整、稳固、缝线规则施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表163现浇混凝土护坡单元工程施工质量评定表SL634-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1护坡厚度允许偏差为±1cm2排水孔反滤层符合设计要求一般项目1坡面平整度允许偏差为±1cm2排水孔设置连续贯通，孔径、孔距允许偏差为±5%设计值3变形缝结构与填充质量符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表164模袋混凝土单元工程施工质量评定表SL634-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1模袋搭接和固定方式符合设计要求2护坡厚度允许偏差为±5%设计值3排水孔反滤层符合设计要求一般项目1排水孔设置连续贯通、孔径、孔距允许偏差为±5%设计值施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表165灌砌石护坡单元工程施工质量评定表SL634-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1细石混凝土填灌均匀密实、饱满2排水孔反滤符合设计要求3护坡厚度允许偏差为±5cm一般项目1护坡平整度允许偏差为±8cm2排水孔设置连续贯通，孔径、孔距允许偏差为±5%设计值3变形缝结构与填充质量符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表166预制生态混凝土护坡单元工程施工质量评定表CECS361单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）1混凝土配合比符合设计要求2边坡坡度符合设计要求3营养土工布重量设计重量的1%4预制块外观及尺寸符合设计要求，允许偏差为±10mm，表面平整，无掉角、断裂5坡面平整度允许偏差为±10mm或符合设计要求一般项目1边坡表层清理符合设计要求2营养土工布成分符合设计和规范要求3预制块铺砌平整、稳定，缝线规则、紧密4充填材料盐碱改良材料含量大于2.5%5播种草籽发芽率大于80%施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表167现浇生态混凝土护坡单元工程施工质量评定表CECS361单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1混凝土配合比符合设计要求2边坡坡度符合设计要求3营养土工布重量设计重量的1%4土工格室材料质量符合设计和规范要求5入仓混凝土料无不合格料入仓6混凝土养护养护条件和时间符合设计和规范要求7坡面平整度允许偏差为±10mm或符合设计要求一般项目1边坡表层清理符合设计要求2营养土工布成分符合设计和规范要求3土工格室安装质量符合设计和规范要求4充填材料盐碱改良材料含量大于2.5%5播种草籽发芽率大于80%施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表168植草护坡单元工程施工质量评定表SL634-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1坡面清理符合设计要求一般项目1铺植密度符合设计要求2铺植范围长度允许偏差为±30cm，宽度允许偏差为±20cm3排水沟符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表169防浪护堤林单元工程施工质量评定表SL634-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1苗木规格与品质符合设计要求2株距、行距允许偏差为±10%设计值一般项目1树坑尺寸符合设计要求2种植范围允许偏差：不大于株距3树坑回填符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：工序质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表170河道疏浚单元工程施工质量评定表SL634-2012单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）主控项目1河道过水断面面积不小于设计断面面积2宽阔水域平均底高程达到设计规定高程一般项目1局部欠挖深度小于0.3m，面积小于5.0㎡2开挖横断面每边最大允许超宽值、最大允许超深值符合设计和SL634-2012表11.0.3要求，超宽、超深不应危及堤防、护坡及岸边建筑物的安全3开挖轴线位置符合设计要求4弃土处置符合设计要求施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。单元质量等级复核为：监理工程师：(盖公章)年月日223 DB34/371.1—2014表171河道陆上土方开挖单元工程施工质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、编号施工日期年月日～年月日项次检验项目质量标准（允许偏差）检查项记录及结论或检测项合格率（检测记录或备查资料名称、编号）1河道中心线200mm2河底高程-200mm～+30mm，平均值不小于设计高程3河底宽度±300mm,平均值不小于设计底宽一般项目1河道边坡坡度整体不陡于设计边坡，局部1：（±5%）n2河道坡脚线顺直3滩面、平台高程±100mm4滩面、平台宽度2%设计宽度施工单位自评意见检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。报验资料情况：单元质量等级评定为：质量检查员：项目质量(技术)负责人：(盖公章)年月日监理机构复核意见平行检验和见证取样送检结果及备查资料名称、编号：经抽查相关检验报告和检验资料，检查项全部符合质量要求，主控项目逐项检测点最低合格率%，一般检测项目逐项检测点最低合格率%，且不合格点不集中分布。工序质量等级复核为：监理工程师：(盖公章)年月日注1：1：n为设计边坡。注2：检验项检验方法和频次按附录E的要求执行。6.5道路工程223 DB34/371.1—2014道路工程质量检验、评定应符合表172～表187的要求。223 DB34/371.1—2014表172土方路基分项工程质量评定表JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1在路基用地和取土坑范围内，应清除地表植被、杂物、积水、淤泥和表土，处理坑塘，并按规范和设计要求对基底进行压实。2路基填料应符合规范和设计的规定，经认真调查、试验后合理选用。3填方路基须分层填筑压实，每层表面平整，路拱合适，排水良好。4排水系统应与设计排水系统结合，避免冲刷边坡，勿使路基附近积水。5在设定取土区内合理取土，不得滥开滥挖。完工后应按要求对取土坑和弃土场进行修整，保持合理的几何外形。项次检查项目规定值或允许偏差实测值或实测偏差值质量评定其他公路12345678910平均值或代表值合格率%权值加权得分二级公路三、四级公路△1压实度(%）零填及挖方(m)0～0.30—9430～0.80≥95—填方(m)0～0.80≥95≥940.80～1.50≥94≥93＞1.50≥92≥90△2弯沉(0.01mm)不大于设计要求值33纵断高程(mm)+10，-15+10，-2024中线偏位(mm)5010025宽度(mm)符合设计要求26平整度(mm)152027横坡（%）±0.3±0.518边坡符合设计要求1合计实测得分外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分质量等级注：最大干密度采用重型击实试验。检验负责人：检测：记录：复核：年月日223 DB34/371.1—2014表173水泥混凝土面层分项工程质量评定表JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1基层质量必须符合规定要求，并应进行弯沉测定，验算的基层整体模量应满足设计要求。2水泥强度、物理性能和化学成分应符合国家标准及有关规范规定。3粗细集料、水、外掺剂及接缝填料应符合设计和施工规范要求。4施工配合比应根据现场测定水泥的实际强度进行计算，并经试验，选择采用最佳配合比。5接缝的位置、规格、尺寸及传力杆、拉力杆的设置应符合设计要求。6路面拉毛或机具压槽等抗滑措施，其构造深度应符合施工规范要求。7面层与其他构造物相接应平顺，检查井井盖顶面高程应高于周边路面1-3mm。雨水口标高按设计比路面低5～8mm，路面边缘无积水现象。8混凝土路面铺筑后按施工规范要求养生。实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定一级公路其他公路12345678910平均值、代表值合格率（%）权值得分1弯拉强度（MPa）在合格标准之内223 DB34/371.1—2014表173水泥混凝土面层分项工程质量评定表(续)JTGF80实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定一级公路其他公路12345678910平均值、代表值合格率（%）权值加权得分2板厚度（mm）代表值-53合格值-103平整度σ（mm）1.22.02IRI（m/km）2.03.2最大间隙h（mm）—54抗滑构造深度（mm）一般路段不小于0.7且不大于1.1；特殊路段不小于0.8且不大于1.2一般路段不小于0.5且不大于1.0；特殊路段不小于0.6且不大于1.125相邻板高差（mm）2326纵、横缝顺直度（mm）1017中线平面偏位（mm）2018路面宽度（mm）±2019纵断高程（mm）±10±15110横坡（%）±0.15±0.251合计17外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分：质量等级检验负责人：检测：记录：复核：年月日223 DB34/371.1—2014表174沥青混凝土面层和沥青碎(砾)石面层分项工程质量评定表JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1沥青混合料的矿料质量及矿料级配应符合设计要求和施工规范的规定。2严格控制各种矿料和沥青用量及各种材料和沥青混合料的加热温度，沥青材料及混合料的各项指标应符合设计和施工规范要求；沥青混合料的生产，每日应做抽提试验、马歇尔稳定度试验；矿料级配、沥青含量、马歇尔稳定度等结果的合格率应不小于90%。3拌和后的沥青混合料应均匀一致，无花白，无粗细料分离和结团成块现象。4基层必须碾压密实，表面干燥、清洁、无浮土，其平整度和路拱度应符合要求。5摊铺时应严格控制摊铺厚度和平整度，避免离析，注意控制摊铺和碾压温度，碾压至要求的密实度。实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定高速公路、一级公路其他公路12345678910平均值、代表值合格率（%）权值加权得分△1压实度（%）试验室标准密度的96%（*98%）；最大理论密度的92%（*94%）；试验段密度的98%（*99%）32平整度σ（mm）1.22.52223 DB34/371.1—2014223 DB34/371.1—2014表174沥青混凝土面层和沥青碎(砾)石面层分项工程质量评定表（续）JTGF80实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定高速公路、一级公路其他公路12345678910平均值、代表值合格率（%）权值加权得分3弯沉值（0.01mm）符合设计要求24渗水系数SMA路面200mL/min；其他沥青混凝土路面300mL/min—25抗滑摩擦系数符合设计要求—2构造深度△6厚度（mm）代表值总厚度：设计值的-5%上面层：设计值的-10%-8%H3合格值总厚度：设计值的-10%上面层：设计值的-20%-15%H7中线平面偏位（mm）203018纵断高程（mm）±15±2019宽度（mm）有侧石±20±301无侧石不小于设计10横坡（%）±0.3±0.51合计18外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分：质量等级检验负责人：检测：记录：复核：年月日223 DB34/371.1—2014表175水泥稳定粒料(碎石、砂砾或矿渣等)基层和底基层分项工程质量评定表JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1粒料应符合设计和施工规范要求，并应根据当地料源选择质坚干净的粒料；矿渣应分解稳定，未分解渣块应予剔除。2水泥用量和矿料级配应按设计控制准确。3路拌深度应达到层底。4摊铺时应注意消除离析现象。5混合料应处于最佳含水量状况下，用重型压路机碾压至要求的压实度；从加水拌和到碾压终了的时间不应超过3～4h，并应短于水泥的终凝时间。6碾压检查合格后应立即覆盖或洒水养生，养生期应符合规范要求。实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定基层底基层高速公路一级公路其他公路高速公路一级公路其他公路12345678910平均值代表值合格率（%）权值加权得分1压实度（%）代表值989796953极值949392912平整度（mm）812121523纵断高程（mm）+5，-10+5，-15+5，-15+5，-2014宽度（mm）符合设计要求符合设计要求15厚度（mm）代表值-8-10-10-122合格值-15-20-25-306横坡（%）±0.3±0.5±0.3±0.517强度（MPa）符合设计要求符合设计要求3合计13外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分：质量等级检验负责人：检测：记录：复核：年月日223 DB34/371.1—2014表176级配碎(砾)石基层和底基层分项工程质量评定表JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1选用质地坚韧、无杂质碎石、砂砾、石屑或砂，级配应符合要求。2配料必须准确，塑性指数必须符合规定。3混合料拌和均匀，无明显离析现象。4碾压应遵循先轻后重的原则，洒水碾压至要求的密实度。项次检查项目规定值或允许偏差实测值或实测偏差值质量评定基层底基层12345678910平均值或代表值合格率%权值加权得分高速公路一级公路其他公路高速公路一级公路其他公路△1压实度（%）代表值989896963极值949492922弯沉值（0.01mm）符合设计要求33平整度（㎜）812121524纵断高程（㎜）+5，-10+5，-15+5，-15+5，-2015宽度（㎜）符合设计要求符合设计要求1△6厚度(㎜)代表值-8-10-10-122合格值-15-20-25-307横坡（%）±0.3±0.5±0.3±0.51合计实测得分外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分质量等级检验负责人：检测：记录：复核：年月日223 DB34/371.1—2014表177石灰土基层和底基层分项工程质量检验评定表JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1土质应符合设计要求，土块应经粉碎。2石灰质量应符合设计要求，块灰须经充分消解才能使用。3石灰和土的用量应按设计要求控制准确，未消解的生石灰块必须剔除。4路拌深度应达到层底。5混合料应处于最佳含水量状况下，用重型压路机碾压至要求的压实度。6保湿养生，养生期应符合规范要求。实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定基层底基层高速公路一级公路其他公路高速公路一级公路其他公路12345678910平均值、代表值合格率（%）权值加权得分△1压实度（%）代表值-9595933极值-9191892平整度（mm）-12121523纵断高程（mm）-+5，-15+5，-15+5，-2014宽度（mm）符合设计要求符合设计要求1△5厚度（mm）代表值--10-10-122合格值--20-25-306横坡（%）-±0.5±0.3±0.51△7强度（MPa）符合设计要求符合设计要求3合计13外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分：质量等级检验负责人：检测：记录：复核：年月日223 DB34/371.1—2014表178路缘石铺设分项工程质量检验评定表JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1预制缘石的质量应符合设计要求。2安砌稳固，顶面平整，缝宽均匀，勾缝密实，线条直顺，曲线圆滑美观。3槽底基础和后背填料必须夯打密实。4现浇路缘石材料应符合设计要求。实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、代表值合格率（%）权值加权得分1直顺度（mm）1032预制铺设相邻两块高差（mm）32相邻两块缝宽（mm）±31现浇宽度（mm）±523顶面高程（mm）±102合计10外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分：质量等级检验负责人：检测：记录：复核：年月日223 DB34/371.1—2014表179路肩分项工程质量检验评定表JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1路肩表面应平整密实，不积水2肩线应直顺，曲线圆滑3硬路肩质量要求应与路面结构层相同实测项目项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值、代表值合格率（%）权值加权得分1压实度（%）不小于设计22平整度（mm）土路肩201硬路肩103横坡（%）±1.014宽度（mm）符合设计要求2合计6外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分：质量等级检验负责人：检测：记录：复核：年月日223 DB34/371.1—2014表180桥梁总体分项工程质量评定表JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1桥梁施工应严格按照设计图纸、施工技术规范和有关技术操作规程要求进行2桥下净空不得小于设计要求3特大跨径桥梁或结构复杂的桥梁，必要时应进行荷载试验项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值或代表值合格率%权值加权得分1桥面中线偏位（㎜）2022桥宽（㎜）车行道±102人行道±103桥长（㎜）+300，-10014引道中心线与桥梁中心线的衔接（㎜）2025桥头高程衔接（㎜）±32合计实测得分外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分质量等级检验负责人：检测：记录：复核：年月223 DB34/371.1—2014日表181桥面铺装质量检验评定表JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1水泥混凝土桥面的基本要求同水泥混凝土路面，沥青混凝土桥面的基本要求同沥青混凝土路面2桥面泄水孔进水口的布置应有利于桥面和渗入水的排除，其数量不得少于设计要求，出水口不得使水直接冲刷桥体项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值或代表值合格率%权值加权得分△1强度或压实度在合格标准内3△2厚度（mm）+10，-52△3平整度高速、一级公路沥青混凝土水泥混凝土2IRI（m/km）2.53.0σ(mm）1.51.8其他公路IRI（m/km）4.2σ(mm）2.5最大间隙h（mm）54横坡水泥混凝土±0.151沥青面层±0.35抗滑构造深度符合设计要求1合计实测得分外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分质量等级223 DB34/371.1—2014检验负责人：检测：记录：复核：年月日表182桥梁伸缩缝安装质量检验评定表JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1伸缩缝必须满足设计和有关技术规范的要求，须有合格证，并经验收合格后方可安装2伸缩缝必须锚固牢靠，伸缩性能必须有效3伸缩缝两侧混凝土的类型和强度，必须符合设计要求4大型伸缩缝与钢梁连接处的焊缝，应作超声检测，检测结果须合格5伸缩缝处不得积水项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值或代表值合格率%权值加权得分1长度（mm）符合设计要求2△2缝宽（mm）符合设计要求3△3与桥面高差（mm）234纵坡（%）一般±0.52大型±0.25横向平整度（mm）31合计实测得分外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分质量等级检验负责人：检测：记录：复核：年月日223 DB34/371.1—2014223 DB34/371.1—2014表183工程人行道铺设质量检验评定表JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1悬臂式人行道必须在横向与主粱牢固连结2人行道板必须在人行道粱锚固后方可铺设项次检查项目规定值或允许偏差检查方法和频率实测值或实测偏差值质量评定12345678910平均值或代表值合格率（%）权值加权得分1人行道边缘平面偏位（mm）5经纬仪、钢尺拉线检查：每30m检查1处32纵向高程（mm）+10，-0水准仪：每100m检查3处23接缝两侧高差（mm）2水准仪：抽查10%24横坡（%）±0.3水准仪：每100m检查3处25平整度（mm）53m直尺：每100m检查3处1合计实测得分外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分质量等级223 DB34/371.1—2014检验负责人：检测：记录：复核：年月日表184栏杆安装质量检验评定表JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1栏杆、护栏不得有断裂或弯曲现象2栏杆必须在人行道板铺完后方可安装3栏杆必须安装牢固，其中连接处的填缝料必须饱满平整，强度应满足设计要求。项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值或代表值合格率%权值加权得分1栏杆平面偏位（mm）432扶手高度（mm）±103柱顶高差（mm）4？3接缝两侧扶手高差（mm）324竖杆或柱纵横向竖直度（mm）42合计实测得分外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分质量等级检验负责人：检测：记录：复核：年月日223 DB34/371.1—2014表185预应力筋加工和后张法质量检验评定表（钢丝、钢绞线）JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1预应力筋的各项技术性能必须符合国家现行标准规定和设计要求2预应力束中的钢丝、钢绞线应梳理顺直，不得有缠绞、扭麻花现象，表面不应有损伤3单根钢绞线不允许断丝。单根钢筋不允许断筋或滑移4同一截面预应力筋接头面积不超过预应力筋总面积的25%，接头质量应满足施工技术规范的要求5预应力筋张拉或放张时混凝土强度和龄期必须符合设计要求，严格按照设计规定的张拉顺序进行操作6预应力钢丝采用镦头锚时，镦头应头型圆整，不得有斜歪或破裂现象7制孔管道应安装牢固，接头密合，弯曲圆顾。锚垫板平面应与孔道轴线垂直8千斤顶、油表、钢尺等器具应经检验校正9锚具、夹具和连接器应符合设计要求，按施工技术规范的要求经检验合格后方可使用10压浆工作在5℃以下进行时，应采取防冻或保温措施11孔道压浆的水泥浆性能和强度应符合施工技术规范要求，压浆时排气、排水孔应有水泥原浆溢出后方可封闭12按设计要求浇筑封锚混凝土223 DB34/371.1—2014表185预应力筋加工和后张法质量检验评定表（续）JTGF80项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值或代表值合格率%权值加权得分1管道坐标（㎜）梁长方向±301梁高方向±102管道间距（㎜）同排101上下层10△3张拉应力值符合设计要求4△4张拉伸长率符合设计规定，设计未规定时±6%35断丝滑丝数钢束每束1根，且每断面不超过钢丝总数的1%3钢筋不允许合计实测得分外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分质量等级检验负责人：检测：记录：复核：年月日223 DB34/371.1—2014表186预应力筋加工和先张法质量检验评定表（钢丝、钢绞线）JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求同后张法项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值或代表值合格率%权值加权得分1镦头钢丝同束相对差(mm)束长＞20mL/5000及52束长=6～20mL/3000束长＞6m2△2张拉力值符合设计要求3△3张拉伸率±6%24同一构件内断丝根数不超过钢丝总数的百分数1%3合计？实测得分外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分质量等级检验负责人：检测：记录：复核：年月日223 DB34/371.1—2014表187沥青表面处治面层质量检验评定表JTGF80单位工程名称分项类别分部工程名称检验日期年月日分项工程名称、部位评定日期年月日项次内容检验记录基本要求1在新建或旧路的表层进行表面处治时，应将表面的泥沙及一切杂物清除干净，底层必须坚实、稳定、平整，保持干燥后才可施工。2沥青材料的各项指标和石料的质量、规格、用量应符合设计要求和施工规范的规定。3沥青浇洒应均匀，无漏白，不得污染其他构筑物。4嵌缝料必须趁热洒铺，扫布均匀，不得有重叠现象，压实平整。项次检查项目规定值或允许偏差实测值或实测偏差值质量评定12345678910平均值或代表值合格率%权值加权得分1平整度σ(mm)、IRI(m/km)4.5、7.52最大间隙h(mm)102弯沉值(0.01mm)符合设计要求23△厚度(mm)代表值-53合格值-104沥青总用量(kg/m2)±0.5%25中线平面偏位(mm)3016纵断高程(mm)±20170宽度(mm)有侧石±302无侧石不小于设计9横坡(%)±0.51合计实测得分外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分质量等级检验负责人：检测：记录：复核：年月日223 DB34/371.1—20146.6房屋建筑工程房屋建筑工程质量验、评定应符合表188～表231的要求。表188模板安装检验批质量验收记录GB50204工程名称分项工程名称验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1安安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承受能力，或加设支架；上、下层支架的立柱应对准，并铺设垫板。2在涂刷模板隔离剂时不得玷污钢筋和混凝土接槎处一般项目1模板安装应满足GB50204第4.2.3条的要求2用作模板的地坪、胎模等应平整光洁，不得产生影响构件质量的下沉、裂缝、起砂或起鼓。3对跨对跨度不小于4m的现浇钢筋混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时，起拱高度宜为跨度的1‰～3‰。4现浇结构模板安装偏差(mm)轴线位置5底模上表面标高±5截面内部尺寸基础±lO柱、墙、梁+4-5层高垂直度不大于5m．6大于5m8相邻两板表面高低差2表面平整度55固定在模板上的预埋件、预留孔、预留洞均不得遗漏，且应安装牢固(mm)预埋钢板中心线位置3预埋管、预留孔中心线位置3插筋中心线位置5外露长度+10,0预埋螺栓中心线位置2外露长度+10.0预留洞中心线位置10外露长度+10.0289 DB34/371.1—2014表188模板安装检验批质量验收记录（续）GB50204项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录一般项目6预制构件模板安装的偏差(mm)长度板、梁±5薄腹梁、桁架±10柱0．-l0墙板0，-5宽度板、墙板0，-5梁、薄腹梁、桁架、柱+2，-5侧向弯曲梁、板、柱L/1000且≤l5墙板、薄腹梁、桁架L/1500且≤l5高(厚)度板+2，-3墙板0，-5梁、薄腹梁、桁架、柱+2，-5板的表面平整度3相邻两板表面高低差1对角线差板7墙板5翘曲板、墙板L/1500设计起拱薄腹梁、梁、桁架±3施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师：（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表189模板拆除检验批质量验收记录GB50204工程名称分项工程名称验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1底模及其支架拆除时的混凝土强度应符合设计要求；当设计无具体要求时，混凝土强度应符合GB50204表4.3.1规范规定。2对后张法预应力混凝土结构构件，侧模宜在预应力张拉前拆除；底模支架的拆除应按施工技术方案执行，当无具体要求时，不应在结构构件建立预应力前拆除。3后浇带模板的拆除和支顶应按施工技术方案执行。一般项目l侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。2模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运。施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师：（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014289 DB34/371.1—2014表190钢筋原材料检验批质量验收记录GB50204工程名称分项工程名称验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1钢筋进场时，应按国家现行标准GBl499等的规定抽取试件进行力学性能和重量偏差检验，结果必须符合有关标准的规定。2对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，应符合GB50204第5.2.2条的规定。3当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。一般项目1钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表191钢筋加工检验批质量验收记录GB50204工程名称分项工程名称验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1受力钢筋的弯钩和弯折应符合下列规定：(1)HPB300末端应进行l80°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；(2)当设计要求钢筋末端需进行l35°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；(3)钢筋进行不大于90。的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。2除焊接封闭环式箍筋外，箍筋的末端应做弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合本规范第5.3.2条的规定。一般项目l钢筋调直宜采用无延伸功能的机械设备进行调直，也可采用冷拉方法。当采用冷拉方法调直钢筋时，HPB300级光圆钢筋的冷拉率不宜大于4％，HRB335、HRB400、HRB500、HRBF335、HRBF400、HRBF500和RRB400级钢筋的冷拉率不宜大于l%。2钢筋加工时的形状、尺寸应符合设计要求。钢筋加工的允许偏差(mm)受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±5施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表192钢筋连接检验批质量验收记录GB50204工程名称分项工程名称验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1纵向受力钢筋的连接方式应符合设计要求。2在施工现场，应按国家现行标准JGJl07、JGJl8的规定抽取钢筋机械连接接头、焊接接头试件进行力学性能检验，其质量应符合有关规程的规定。一般项目1钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的l0倍。2在施工现场，应按国家现行标准JGJl07、JGJl8的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定。3当受力钢筋采用机械接头或焊接接头时，设置在同一构件内的接头宜相互错开。4同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。5在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合本规范第5.4.7条规定。施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表193钢筋安装检验批质量验收记录GB50204工程名称分项工程名称验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1钢筋安装时，受力钢筋的品种、级别、规格、数量必须符合设计要求。一般项目钢筋安装位置的偏差(mm)绑扎钢筋网长、宽±l0网眼尺寸±20绑扎钢筋骨架长±10宽、高±5受力钢筋间距±10排距±5保护层厚度基础±10柱、梁±5板、墙、壳±3绑扎箍筋、横向钢筋间距±20钢筋弯起点位置20预埋件中心线位置5水平高差+3,0施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表194混凝土原材料检验批质量验收记录GB50204工程名称分项工程名称验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国家标准GBl75等的规定。当在使用中对水泥质量有怀疑或水泥出厂超过3个月(快硬硅酸盐水泥超过1个月)时，应进行复验，并按复验结果使用。钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥。2混凝土中掺用外加剂的质量及应用技术应符合现行国家标准GB8076、GB50119和有关环境保护的规定。预应力混凝土结构中，严禁使用含氯化物的外加剂。钢筋混凝土结构中，当使用含氯化物的外加剂时，混凝土中氯化物的总含量应符合现行国家标准GB50164的规定。3混凝土中氯化物和碱的总含量应符合现行国家标准GB50010和设计的要求。一般项目1混凝土中掺用矿物掺合料的质量应符合现行国家标准GBl596等的规定。矿物掺合料的掺量应通过试验确定。2普通混凝土所用的粗、细骨料的质量应符合国家现行标准JGJ53、JGJ52的规定。3拌制混凝土宜采用饮用水；当采用其他水源时，水质应符合国家现行标准JGJ63的规定。施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表195混凝土配合比设计检验批质量验收记录GB50204工程名称分项工程名称验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1混凝土应按国家现行标准JGJ55的有关规定，根据混凝土强度等级、耐久性和工作性等要求进行配合比设计。对有特殊要求的混凝土，其配合比设计尚应符合国家现行有关标准的专门规定。一般项目1首次使用的混凝土配合比应进行开盘鉴定，其工作性应满足设计配合比的要求。开始生产时应至少留置一组标准养护试件，作为验证配合比的依据。2混凝土拌制前，应测定砂、石含水率并根据测试结果调整材料用量，提出施工配合比。施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表196混凝土施工检验批质量验收记录GB50204工程名称分项工程名称验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1结构混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合GB50204第7.4.1条规定。2对有抗渗要求的混凝土结构，其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比的混凝土，取样不应少于1次，留置组数可根据实际需要确定。3原材料每盘称量的允许偏差水泥、掺合料±2%粗、细骨料±3%水、外加剂±2%4混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。当底层混凝土初凝后浇筑上一层混凝土时，应按施工技术方案中对施工缝的要求进行处理。一般项目1施工缝的位置应在混凝土浇筑前按设计要求和施工技术方案确定。施工缝的处理应按施工技术方案执行。2后浇带的留置位置应按技术要求和施工技术方案确定。后浇带混凝土浇筑应按施工技术方案进行。3混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施，并应符合本规范第7.4.7条规定。施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表197现浇结构外观质量检验批质量验收记录GB50204工程名称分项工程名称验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目现浇结构的外观质量不应有严重缺陷。对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理(建设)单位认可后进行处理。对经处理的部位，应重新检查验收。一般项目现浇结构的外观质量不宜有一般缺陷。对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理，并重新检查验收。施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表198现浇结构尺寸偏差检验批质量验收记录GB50204工程名称分项工程名称验收部位施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目现浇结构不应有影响结构性能和使用功能的尺寸偏差。混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理(建设)单位认可后进行处理。对经处理的部位，应重新检查验收。一般项目现浇结构尺寸允许偏差(mm)轴线位置基础15独立基础10墙、柱、梁8剪力墙5垂直度层高≤5m8层高>5mlO全高(H)H／1000且≤30标高层高±10全高±30截面尺寸+8．一5电梯井井筒长、宽对定位中心线+25.0井筒全高(H)垂直度H／1000且≤30表面平整度8预埋设施中心线位置预埋件10预埋螺栓5预埋管5预留洞中心线位置15施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日注：检查坐标、轴线、中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。289 DB34/371.1—2014表199填充墙砌体工程检验批质量验收记录GB50203工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位施工班组组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1烧结空心砖、小砌块及砌筑砂浆的强度等级应符合设计要求。2填充墙砌体与主体结构可靠连接，其连接应符合设计要求，未经设计同意，不得随意改变连接构造方法。每一填充墙与柱的拉结筋的位置超过一皮块体高度的数量不得多于一处。3填充墙与承重墙、柱、梁的连接钢筋，当采用化学植筋的连接方式时，应进行实体检测。锚固钢筋拉拔试验的轴向受拉破坏承载力检验值为6.0kN，抽检钢筋在检验值作用下应基材无裂缝、钢筋无滑移宏观裂损现象；持续2min期间荷载值降低不大于5%。一般项目1轴线位移10mm2垂直度(每层)≤3m5mm＞3mlOmm3表面平整度8mm4门窗洞口高、宽±10mm5外墙上下窗口偏移20mm6水平缝砂浆饱满度≥80％7竖缝砂浆饱满度空心砖填满砂浆、不得透明缝、瞎缝、假缝蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块≥80％8拉结钢筋、网片位置、埋置长度填充墙砌体留置的拉结钢筋或网片的位置与块体皮数相符合。拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超过一皮高度。9搭砌长度填充墙砌筑的应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1／3：轻骨料混凝土小型空心砌块搭砌长度不应小于90mm；竖向通缝不应大于2皮。289 DB34/371.1—2014表199填充墙砌体工程检验批质量验收记录（续）GB50203项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录一般项目10灰缝厚度填充砌体的水平灰缝厚度和竖向灰缝宽度应正确。烧结空心砖、轻骨料混凝土小型空心砌块砌体灰缝应为8～12mm；蒸压加气混凝土砌块砌体当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块砌筑砂浆时，水平灰缝厚度和竖向灰缝宽度不应超过15mm；当蒸压加气混凝土砌块砌体采用蒸压加气混凝土砌块粘结砂浆时，水平灰缝厚度和竖向灰缝宽度不应超过3mm～4mm。施工单位检查评定结果主控项目和一般项目经抽样检验均满足企业标准和图纸设计要求，其中一般项目允许偏差的合格点率为%，评定合格。质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论主控项目和一般项目施工质量经抽样验收均合格，同意验收监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表200一般抹灰工程检验批质量验收记录GB50210工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1抹灰前基层表面的尘土、污垢、油渍等应清除干净，并应洒水润湿。2一般抹灰所用材料的品种和性能应符合设计要求。水泥的凝结时间和安定性复验应合格。砂浆的配合比应符合设计要求。3抹灰工程应分层进行。当抹灰总厚度大于或等于35mm时，应采取加强措施。不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施。当采用加强网时，加强网与各基体的搭接宽度不应小于l00mm。4抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝。一般项目1一般抹灰工程的表面质量应符合下列规定：普通抹灰表面应光滑、洁净、接槎平整，分格缝应清晰；高级抹灰：表面应光滑、洁净、颜色均匀、无抹纹，分格缝和灰线应：清晰美观。2护角、孔洞、槽、盒周围的抹灰表面应整齐、光滑；管道后面的抹灰表面应平整。3抹灰层的总厚度应符合设计要求；水泥砂浆不得抹在石灰砂浆层上；罩面石膏灰不得抹在水泥砂浆层上。4抹灰分格缝的设置应符合设计要求，宽度和深度应均匀，表面应光滑，棱角应整齐。5有排水要求的部位应做滴水线(槽)。滴水线(槽)应整齐顺直，滴水线应内高外低，滴水槽的宽度和深度均不应小于lOmm。6允许偏差一般抹灰立面垂直度4表面平整度4阴阳角方正4分格条(缝)直线度4墙裙、勒角上口直线度4高级抹灰立面垂直度3表面平整度3阴阳角方正3分格条(缝)直线度3墙裙、勒角上口直线度3施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表201装饰抹灰工程检验批质量验收记录GB50210单位工程名称施工执行标准名称及编号分部工程名称验收部位分项工程名称验收日期年月日项次质量标准（允许偏差）施工单位检查评定记录监理单位验收记录主控项目1抹灰前基层表面的尘土、污垢、油渍等清除干净，并洒水润湿。2装饰抹灰工程所用材料的品种性能应符合设计要求。水泥的凝结时间和安定性复验应合格。砂浆的配合比应符合设计要求。3抹灰工程应分层进行。当抹灰厚度大于或等于35mm时，应采取加强措施。不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时，加强网与各基体的搭接宽度不应小于100mm。4各抹灰层之间及抹灰层与基体之间必须粘接牢固，抹灰层应无脱层、空鼓和裂缝。一般项目1水刷石表面应石粒清晰、分布均匀、紧密平整、色泽一致，应无掉粒和接槎痕迹。斩假石表面剁纹应均匀顺直、深浅一致，应无漏剁处；阴角应横剁并留出宽窄一致的不剁边条，棱角应无损坏。干粘石表面应色泽一致、不露浆、不漏粘，石粒应粘结牢固、分布均匀，阳角处应无明显黑边。假面砖表面应平整、沟纹清晰、留缝整齐、色泽一致，应无掉角、脱皮、起砂等缺陷。2装饰抹灰分格条（缝）的设置应符合设计要求，宽度和深度应均匀，表面应平整光滑，棱角应整齐。3有排水要求的部位应做滴水线（槽），滴水线（槽）应整齐顺直，滴水线应内高外低，滴水槽的宽度和深度均不应小于10mm4允许偏差（㎜）项目水刷石斩假石干粘石假面砖立面垂直度5455表面平整度3354阳角方正3344分格条(缝)直线度3333墙裙、勒脚上口直线度33--施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表202木门窗制作与安装工程检验批质量验收记录GB50210工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1木门窗的木材品种、材质等级、规格、尺寸、框扇的线型及人造木板的甲醛含量应符合设计要求。设计未规定材质等级时，所用木材的质量应符合规范附录A的规定。2木门窗应采用烘干的木材，含水率应符合JG/T122的规定。3木门窗的防火、防腐、防虫处理应符合设计要求。4木门窗的结合处和安装配件处不得有木节或已填补的木节。木门窗如有允许限制以内的死节及直径较大的虫眼时，应用同一木质的木塞加胶填补。对于清漆制品，木塞的木纹和色泽应与制品一致。5门窗框和厚度大于50mm的门窗扇应用双榫连接。榫槽应采用胶料严密嵌合，并采用胶榫加紧。6胶合板门、纤维板门和模压门不得脱胶。胶合板不得刨透表层单板，不得有戗槎。制作胶合板门、纤维板门时，边框和横楞应加压胶结。横楞和上、下冒头应各钻两个以上的透气孔，透气孔应通畅。7木门窗的品种、类型、规格、开启方向、安装位置及连接方式应符合设计要求。8木门窗框的安装必须牢固。预埋木砖的防腐处理、木门窗框固定点的数量、位置及固定方法应符合设计要求。9木门窗扇的安装必须牢固，并应开关灵活，关闭严密，无倒翘。10木门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。一般项目1木门窗表面应洁净，不得有刨痕、锤印。2木门窗的割角、拼缝应严密平整。门窗框、扇裁口应顺直，刨面应平整。3木门上的槽、孔应边缘整齐，无毛刺。4木门窗与墙体缝隙的填嵌材料应符合设计要求，填嵌应饱满。寒冷地区外门窗(或门窗框)与砌体间的空隙应填充保温材料。5木门窗批水、盖口条、压缝条、密封条的安装应顺直，与门窗结合应牢固、严密。289 DB34/371.1—2014表202木门窗制作与安装工程检验批质量验收记录（续）GB50210项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录一般项目*6制作允许偏差（㎜）翘曲框3(2)扇2(2)对角线长度差框、扇3(2)一表面平整度扇2(2)高度、宽度框扇0；-2(0；-l)+2；0(+1；O)裁口、线条结合处高低差框、扇1(0.5)相邻棂子两端间距扇2(1)*7安装允许偏差（㎜）门窗槽口对角线长度差3(2)门窗框的正、侧面垂直度2(1)框与扇、扇与扇接缝高低差2(1)双层门内外框间距4(3)*8安装留缝极限（㎜）门窗扇对口缝1～2.5(1.5～2)工业厂房双扇大门对口缝2～5(—)门窗扇与上框间留缝1～2(1～1.5)门窗扇与侧框间留缝1～2.5(1～1.5)窗扇与下框间留缝2～3(2～2.5)门扇与下框间留缝3～5(3～4)无下框时门扇与地面间留缝外门4～7(5～6)内门5～8(6～7)卫生间门8～12(8～10)厂房大门10～20(—)施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日注：*6、*7第一个数值为普通安装、第二个数值为高级安装允许偏差值；*8的第一、二、三项、十项为木门窗安装普通、高级安装的允许偏差，后面的为留缝限值。289 DB34/371.1—2014表203金属门窗安装工程检验批质量验收记录GB50210工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1金属门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式及铝合金门窗的型材壁厚应符合设计要求。金属门窗的防腐处理及填嵌、密封处理应符合设计要求。2金属门窗框和副框的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。3金属门窗扇必须安装牢固，并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。4金属门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。—般项目1金属门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连续。2铝合金门窗推拉门窗扇开关力应不大于100N。3金属门窗框与墙体之间缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直，无裂纹。4金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽。5有排水孔的金属门窗，排水孔应畅通，位置和数量应符合设计要求。*6门窗槽口宽度、高度（㎜）≤15002.5(1.5,2)>15003.5(2,3)门窗槽口对角线长度差（㎜）≤20005(3,4)>20006(4,5)门窗框的正、侧面垂直度（㎜）3(2.5,3)门窗横框的水平度（㎜）3(2,3)门窗横框标高（㎜）5(5,5)门窗竖向偏离中心（㎜）4(5,5)双层门窗内外框间距（㎜）5(4,4)推拉门窗扇与框搭接量（㎜）-(1.5,2)门窗框、扇配合间隙（㎜）≤2无下框时门扇与地面间留缝（㎜）4施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日注：第一个数值为钢门窗安装留缝限值、允许偏差；括号里数值为铝合金门窗、涂色镀锌钢板门窗安装的允许偏差。289 DB34/371.1—2014表204塑料门窗安装工程检验批质量验收记录GB50210工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理单位验收记录主控项目1塑料门窗品种、类型、规格、尺寸、开启方向、安装位置、连接方式及填嵌密封处理应符合设计要求，内衬增强型钢的壁厚及设置应符合国家现行产品标准的质量要求。2塑料门窗框、副框和扇的安装必须牢固。固定片或膨胀螺栓的数量与位置应正确，连接方式应符合设计要求。固定点应距窗角、中横框、中竖框150～200mm，固定点间距应不大于600mm。3塑料门窗拼樘料内衬增强型钢的规格、壁厚必须符合设计要求，型钢应与型材内腔紧密吻合，其两端必须与洞口固定牢固。窗框必须与拼樘料连接紧密，固定点间距应不大于600mm。4塑料门窗扇应开启灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。5塑料门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。6塑料门窗框与墙体间缝隙应采用闭孔弹性材料填嵌饱满，表面应采用密封胶密封。密封胶应粘结牢固，表面应光滑、顺直、无裂纹。一般项目1塑料门窗表面应洁净、平整、光滑、大面应无划痕、碰伤。2塑料门窗扇的密封条不得脱槽。旋转窗间隙应基本均匀。3塑料门窗扇的开关力应符合下列规定：A.平开门窗扇平铰链的开关力不应大于80N；滑撑铰链的开关力不应大于80N，并不小于30N。B.推拉门窗扇的开关力不大于100N。4玻璃密封条与玻璃及玻璃槽口的接缝应平整，不得卷边、脱槽。5排水孔应畅通，位置和数量应符合设计要求。6安装允许偏差和留缝极限（㎜）门窗槽口宽度、高度≤1500mm2＞1500mm3门窗槽口对角线长度差≤2000mm3＞2000mm5门窗框的正、侧面垂直度3门窗横框的水平度3门窗横框标高5门窗竖向偏离中心5双层门窗内外框间距4同樘平开门窗相邻扇高度差2平开门窗铰链部位配合间隙+2；-1推拉门窗扇与框搭接量+1.5；-2.5推拉门窗扇与竖框平行度2施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表205暗龙骨吊顶工程检验批质量验收记录GB50210工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理单位验收记录主控项目1吊顶标高、尺寸、起拱和造型应符合设计要求。2饰面材料的材质、品种、规格、图案和颜色符合设计要求。3暗龙骨吊顶工程的钓竿、龙骨和饰面材料的安装必须牢固。4吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防腐处理；木吊杆、龙骨应进行防腐、防火处理。5石膏板的接缝按其施工工艺标准进行板缝防裂处理。安装双层石膏板时，面层板与基层板的接缝应错开，并不得在同一龙骨上接缝。一般项目1饰面材料表面洁净、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽窄一致。2饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置合理、美观，与饰面板的交接应吻合、严密。3金属吊杆、龙骨的接缝均匀一致，角缝应吻合，表面应平整，无翘曲、锤印。木质吊杆、龙骨应顺直，无劈裂、变形。4吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施。5允许偏差（㎜）项目纸面石膏板金属板矿棉板木板、塑料板、格栅表面平度度3222接缝垂直度31.533接缝高低差111.51施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表206玻璃幕墙工程检验批质量验收记录GB50210工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理单位验收记录主控项目1所用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。2玻璃幕墙的造型和立面分格应符合设计要求。3玻璃幕墙使用玻璃应符合下列规定：1）应使用安全玻璃，玻璃的品种、规格、颜色、光学性能级安装方向应符合设计要求；2）玻璃的厚度不应小于6.0mm。全玻幕墙肋玻璃的厚度不应小于12mm；3）幕墙的中空玻璃应采用双道密封。明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶；隐框和半隐框幕墙的中空玻璃应采用硅酮结构密封胶及丁基密封胶；镀膜面应在中空玻璃的第2面或第3面上；4）幕墙的夹层玻璃应采用聚乙烯醇缩丁醛（PVB）胶片干法加工合成的夹层玻璃。点支承玻璃幕墙夹层玻璃的夹层胶片（PVB）厚度不应小于0.76mm；5）钢化玻璃表面不得有损伤；8.0mm以下的钢化玻璃应进行引爆处理；6)所有幕墙玻璃均应进行边缘处理。4玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方式和防腐处理应符合设计要求。5各种连接件、紧固件的螺栓应有放松动措施；焊接连接应符合设计要求和焊接规范的规定。6隐框或半隐框玻璃幕墙，每块玻璃下端应设置两个铝合金或不锈钢托条，其长度不应小于100mm，厚度不应大于2mm，托条外端应低于玻璃外表面2mm。7明框玻璃幕墙的玻璃安装应符合下列规定：1）玻璃槽口与玻璃的配合尺寸应符合设计要求和技术标准的规定；2）玻璃与构件不得直接接触，玻璃四周与构件凹槽底部应保持一定的空隙，每块玻璃下部至少放置两块宽度与槽口宽度相同、长度不小于100mm的弹性定位垫块；玻璃两边嵌入量及空隙符合设计要求；3）玻璃四周橡胶条的材质、型号应符合设计要求，镶嵌应平整，橡胶条长度应比边框内槽长1.5%-2.0%，橡胶条在转角处应斜面断开，并应用粘结剂粘结牢固后嵌入槽内。8高度超过4m的全玻璃应吊挂在主体结构上，吊夹具应符合设计要求，玻璃与玻璃、玻璃与玻璃肋之间的间隙，应采用硅酮结构密封胶填嵌严密。9点支承玻璃幕墙应采用带万向头的活动不锈钢爪，其钢爪间的中心距应不大于250mm。10玻璃幕墙四周、玻璃幕墙内表面与主体结构之间的连接节点、各种变形缝、墙角的连接点应符合设计要求和技术标准的规定。11玻璃幕墙应无渗漏289 DB34/371.1—2014表206玻璃幕墙工程检验批质量验收记录（续）GB50210项次质量标准（允许偏差）施工单位检查评定记录监理单位验收记录主控项目12玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计和技术标准的规定。13玻璃幕墙开启窗的配件齐全，安装应牢固，安装位置和开启方向、角度应正确；开启灵活、关闭严密。14玻璃幕墙的防雷装置必须与主体结构的防雷装置可靠连接。一般项目1玻璃幕墙表面平整、洁净；整幅玻璃的色泽应均匀一致；不得有污染和镀膜损坏。2每平方米玻璃表面不允许明显划痕和长度大于100mm的轻微划痕；长度不大于100mm的轻微划痕不得大于8条；擦伤总面积不得大于500m2.3一个分格铝合金型材的表面质量不允许明显划痕和长度大于100mm的轻微划痕；长度不大于100mm的轻微划痕不得大于2条；擦伤总面积不得大于500m2.。4明框玻璃幕墙的外露框或压条应横平竖直，颜色、规格应符合设计要求，压条安装应牢固。单元玻璃幕墙的单元拼缝或隐框玻璃幕墙的分格玻璃拼缝应横平竖直、均匀一致。5玻璃幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。6防火、保温材料填充饱满、均匀，表面密实、平整。7玻璃幕墙隐蔽节点的遮缝装修应牢固、整齐、美观。8项目明框隐框、半隐框安装允许偏差和留缝极限（㎜）幕墙垂直度H≤30m101030m＜H≤60m151560m＜H≤90m2020H＞90m2525幕墙水平度幕墙幅宽≤35m（3m）53幕墙幅宽＞35m（3m）75构件直线度2-构件水平度构件长度≤2m2-构件长度＞2m3-相邻构件错位1-分隔框对角线长度差对角线长度≤2m3-对角线长度＞2m4-幕墙表面平整度-2板材立面垂直度-2板材上沿水平度-2相邻板材角错位-1阳角方正-2接缝直线度-3接缝高低差-1接缝宽度-1施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表207金属幕墙工程检验批质量验收记录GB50210工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理单位验收记录主控项目1金属幕墙所用的各种材料和配件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。2金属幕墙的造型和立面分格应符合设计要求。3金属面板的品种、规格、颜色、光泽及安装方向应符合设计要求。4金属幕墙主体结构上的预埋件、后置埋件的数量、位置及后置埋件的拉拔力必须符合设计要求。5金属幕墙的金属框立柱与主体结构预埋件的连接、立柱与横梁的连接、金属面板的安装必须符合设计，安装必须牢固。6金属幕墙的防火、保温、防潮材料的设置应符合设计要求，并应密实、均匀、厚度一致。7金属框架及连接件的防腐处理符合设计要求。8各种变形缝、墙角的连接点应符合设计要求和技术标准的规定。9玻璃幕墙应无渗漏10金属幕墙的板缝注胶应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计和技术标准的规定。11玻璃幕墙的防雷装置必须与主体结构的防雷装置可靠连接。一般项目1金属板表面平整、洁净、色泽一致。2金属幕墙的压条应平直、洁净、接口严密、安装牢固。3金属幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。4金属幕墙上滴水线、流水坡向正确、顺直。5每平方米金属板表面不允许明显划痕和长度大于100mm的轻微划痕；长度不大于100mm的轻微划痕不得大于8条；擦伤总面积不得大于500m2。289 DB34/371.1—2014表207金属幕墙工程检验批质量验收记录（续）GB50210项次质量标准（允许偏差）施工单位检查评定记录监理单位验收记录一般项目6项目允许偏差安装允许偏差和留缝极限（㎜）幕墙垂直度H≤30m1030m＜H≤60m1560m＜H≤90m20H＞90m25幕墙水平度幕墙幅宽≤3m3幕墙幅宽＞3m5幕墙表面平整度2板材立面垂直度3板材上沿水平度2相邻板材角错位1阳角方正2接缝直线度3接缝高低差1接缝宽度1施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表208石材幕墙工程检验批质量验收记录GB50210工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理单位验收记录主控项目1石材幕墙工程所用材料品种、规格、性能和等级，应符合设计要求及国家现行产品标准和工程技术规范的规定。石材的弯曲强度不应小于8.0MPa;吸水率小于0.8%。石材幕墙的铝合金挂件厚度不应小于4.0mm，不锈钢挂件厚度不应小于3.0mm。2石材幕墙的造型和立面分格、颜色、光泽、花纹和图案应符合设计要求。3石材的孔、槽数量、深度、位置及尺寸应符合设计要求。4石材幕墙主体结构上的预埋件、后置埋件的数量、位置及后置埋件的拉拔力必须符合设计要求。5石材幕墙的金属框架立柱与主体结构预埋件的连接、立柱与横梁的连接、连接件与金属框架的连接、连接件与石材面板的连接必须符合设计，安装必须牢固。6石材幕墙的防火、保温、防潮材料的设置应符合设计要求，并应密实、均匀、厚度一致。7金属框架及连接件的防腐处理符合设计要求。8各种变形缝、墙角的连接点应符合设计要求和技术标准的规定。9石材表面和板缝的处理应符合设计要求。10石材幕墙应无渗漏11石材幕墙的板缝注胶应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计和技术标准的规定。12石材幕墙的防雷装置必须与主体结构的防雷装置可靠连接。一般项目1石材幕墙表面平整、洁净，无污染、缺损和裂痕。颜色和花纹应协调一致，无明显色差，无明显修痕。2每平方米石材表面不允许明显划痕和长度大于100mm的轻微划痕；长度不大于100mm的轻微划痕不得大于8条；擦伤总面积不得大于500m2.3石材接缝应横平顺直、宽窄均匀；阴阳角石板压向应正确，板边合缝应顺直；凸凹线出墙厚度应一致，上下口应平直；石材面板上洞口、槽边应套割吻合，边缘应整齐。4石材幕墙的压条应平直，洁净、接口严密、安装牢固。5石材幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。6石材幕墙上的滴水线、流水坡向应正确、顺直289 DB34/371.1—2014表208石材幕墙工程检验批质量验收记录（续）GB50210-2001项次质量标准（允许偏差）施工单位检查评定记录监理单位验收记录一般项目7项目光面麻面安装允许偏差和留缝极限（㎜）幕墙垂直度H≤30m1030m＜H≤60m1560m＜H≤90m20H＞90m25幕墙水平度3板材立面垂直度3板材上沿水平度2相邻板材角错位1幕墙表面平整度23阳角方正24接缝直线度34接缝高低差1-接缝宽度12施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表209屋面保护层检验批质量验收记录GB50207工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1保护层所用材料的质量及配合比应符合设计要求。2块体材料、水泥砂浆或细石混凝土保护层的强度等级应符合设计要求。3保护层的排水坡度，应符合设计要求。一般项目1块体材料保护层表面应干净，接缝应平整，周边顺直，镶嵌应正确，应无空鼓现象。2水泥砂浆、细石混凝土保护层不得有裂纹、脱皮、麻面和起砂现象。3浅色涂料应与防水层粘结牢固，厚薄应均匀，不得漏涂。4保护层的允许偏差（㎜）项目块体材料水泥砂浆细石混凝土表面平整度445缝格平直333接缝高低差1.5--板块间隙宽度2--保护层厚度设计厚度的10%,且不得大于5mm施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表210屋面找平层和找坡层检验批质量验收记录GB50207工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1找坡层和找平层所用材料的质量及配合比，应符合设计要求。2找坡层和找平层的排水坡度，应符合设计要求。一般项目1卷材防水层的基层与突出屋面结构的交接处，以及基层的转角处，均应做成圆弧形，且整齐平顺。2找平层应找平、压光，不得有酥松、起砂、起皮现象。3找平层分格缝的宽度和间距应符合设计要求。4找坡层的表面平整度的允许偏差为7mm；找平层表面平整度的允许偏差为5mm施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表211屋面隔汽层和隔离层检验批质量验收记录GB50207工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1隔汽层、隔离层所用材料的质量及配合比，应符合设计要求。2隔汽层、隔离层不得有破损、漏铺现象。一般项目1卷材隔汽层铺设平整，搭接粘结牢固，密封严密，不得有扭曲、皱折和起泡现象。2涂膜隔汽层粘结牢固，表面平整，涂布均匀，不得有堆积、起泡和露底等缺陷。3隔离层的塑料膜、土工布、卷材铺设平整，搭接宽度不应小于50mm，不得有皱折。4低强度等级砂浆表面压实、平整，不得有起壳、起砂现象。施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表212屋面板状材料保温层检验批质量验收记录GB50207工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1板状保温材料的的质量应符合设计要求。2板状材料保温层的厚度应符合设计要求，其正偏差应不限，负偏差应为5%，且不得大于4mm。3屋面热桥部位处理应符合设计要求。一般项目1保温层的铺设板状保温材料铺设应紧贴基层，铺平垫稳，拼缝严密，粘贴牢固。固定件的规格、数量和位置均应符合设计要求；垫片应与保温层表面齐平。2保温层允许偏差（㎜）表面平整度5接缝高低差2施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表213现浇泡沫混凝土保温层检验批质量验收记录GB50207工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1现浇泡沫混凝土所用原材料的质量及配合比，应符合设计要求。2板状材料保温层的厚度应符合设计要求，其正负偏差应为5%，且不得大于5mm。3屋面热桥部位处理应符合设计要求。一般项目1保温层的铺设现浇泡沫混凝土应分层施工，粘结牢固，表面平整，找坡正确。现浇泡沫混凝土不得有贯穿性裂缝，以及疏松、起砂、起皮现象。2保温层表面平整度允许偏差5mm施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表214烧结瓦和混凝土瓦铺装检验批质量验收记录GB50207工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1瓦材及防水垫层的质量，应符合设计要求。2烧结瓦、混凝土瓦屋面不得有渗漏现象。3瓦片必须铺置牢固。在大风及地震设防地区或屋面坡度大于100%时，应按设计要求采取固定加强措施。一般项目1挂瓦条应分档均匀，铺钉平整、牢固；瓦面平整，行列整齐，搭接紧密，檐口平直。2脊瓦应搭盖正确，间距均匀，封固严密；正脊和斜脊应顺直，应无起伏现象。3泛水做法应符合设计要求，并应顺直整齐、结合严密。4烧结瓦和混凝土瓦铺装的有关尺寸应符合设计要求。施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表215屋面沥青瓦铺装检验批质量验收记录GB50207工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1沥青瓦材及防水垫层的质量，应符合设计要求。2沥青瓦屋面不得有渗漏现象。3沥青瓦铺设应搭接正确，瓦片外露部分不得超过切口长度。一般项目1沥青瓦所用固定钉应垂直钉入持钉层，钉帽不得外露。2沥青瓦应与基层粘钉牢固，瓦面应平整，檐口应平直。3泛水做法应符合设计要求，并应顺直整齐、结合严密。4烧结瓦和混凝土瓦铺装的有关尺寸应符合设计要求。施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表216玻璃采光顶铺装检验批质量验收记录GB50207工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1采光顶玻璃及其配套材料的质量应符合设计要求。2玻璃采光顶不得有渗漏现象。3硅酮耐候密封胶的打住应密实、连续、饱满，粘结应牢固，不得有气泡、开裂、脱落等缺陷。一般项目1玻璃采光顶铺装应平整、顺直；排水坡度应符合设计要求。2玻璃采光顶的冷凝水收集和排除构造应符合设计要求。3明框玻璃采光顶的外露金属框或压条应横平竖直，压条安装牢固；隐框玻璃采光顶的玻璃分格拼缝应横平竖直，均匀一致。4点支承玻璃采光顶的支承装置应安装牢固，配合应严密；支承装置不得与玻璃直接接触。5采光顶玻璃的密封胶缝应横平竖直，深浅一致，宽窄应均匀，应光滑顺直。6铺装偏差（㎜）明框项目铝构件钢构件通长构件水平度（纵向或横向）构件长度≤30m1015构件长度≤60m1520构件长度≤90m2025构件长度≤150m2530构件长度＞1500m3035单一构件直线度（纵横向）构件长度≤2m23构件长度＞2m34相邻构件平面高低差12通长构件直线度（纵横向）构件长度≤35m57构件长度＞35m79分隔框对角线差对角线长度≤2m34对角线长度＞2m3.55289 DB34/371.1—2014表216玻璃采光顶铺装检验批质量验收记录（续）GB50207项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录一般项目6铺装偏差（㎜）隐框项目允许偏差通长接缝水平度（纵横向）接缝长度≤30m10接缝长度≤60m15接缝长度≤90m20接缝长度≤150m25接缝长度＞150m30相邻板块的平面高低差1相邻板块的接缝垂直度2.5通长接缝直线度（纵横向）接缝长度≤35m5接缝长度＞35m7玻璃间接缝宽度（与设计尺寸比）2点支承通长接缝水平度（纵横向）接缝长度≤30m10接缝长度≤60m15接缝长度＞60m20相邻板块的平面高低差1相邻板块的接缝垂直度2.5通长接缝直线度（纵横向）接缝长度≤35m5接缝长度＞35m7玻璃间接缝宽度（与设计尺寸比）2施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表217饰面板安装工程检验批质量验收记录GB50210工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理单位验收记录主控项目1饰面板的品种、规格、颜色和性能应符合设计要求，木龙骨、木饰面板和塑料饰面板的燃烧性能等级应符合设计要求。2饰面板孔、槽的数量、位置和尺寸应符合设计要求。3饰面板安装工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。后置埋件的现场拉拔强度必须符合设计要求。饰面板安装必须牢固。一般项目1饰面板表面应平整、洁净、色泽一致，无裂痕和缺损。石材表面应无泛碱等污染。2饰面板嵌缝应密实、平直，宽度和深度应符合设计要求，嵌填材料色泽应一致。3采用湿作业法施工的饰面板工程，石材应进行防碱背涂处理。饰面板与基体之间的灌注材料应饱满、密实。4饰面板上的孔洞应套割吻合，边缘应整齐。5允许偏差（㎜）立面垂直度石材瓷板木材塑料金属光面剁斧石蘑菇石23321.522表面平整度23-1.5133阴阳角方正24421.533接缝直线度2442111墙裙、勒脚上口直线度2332222接缝高低差0.53-0.50.511接缝宽度1221111施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表218饰面砖粘贴工程检验批质量验收记录GB50210工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1饰面砖的品种、规格、图案、颜色和性能应符合设计要求。2饰面砖粘贴工程的找平、防水、粘结和勾缝材料及施工方法应符合设计要求及国家现行产品标准和工程技术标准的规定。3饰面砖粘贴必须牢固。4满粘法施工的饰面砖工程应无空鼓、裂缝。一般项目1饰面砖表面应平整、洁净、色泽一致，无裂痕和缺损。2阴阳角处搭接方式、非整砖使用部位应符合设计要求。3墙面突出物周围的饰面砖应整砖套割吻合，边缘应整齐。墙裙、贴脸突出墙面的厚度应一致。4饰面砖接缝应平直、光滑，填嵌应连续、密实；宽度和深度应符合设计要求。5有排水要求的部位应做滴水线(槽)。滴水线(槽)应顺直，流水坡向应正确，坡度应符合设计要求。6允许偏差（㎜）项目外墙面砖内墙面砖立面垂直度32表面平整度43阴阳角方正33接缝直线度32接缝高低差10.5接缝宽度11施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表219护栏和扶手制作与安装工程检验批质量验收记录GB50210工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长1项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1护栏、扶手制作与安装所使用材料的材质、规格、数量和木材、塑料的燃烧性能等级应符合设计要求。2护栏和扶手的造型、尺寸及安装位置应符合设计要求。3护栏和扶手安装预埋件的数量、规格、位置以及护栏与预埋件的连接节点应符合设计要求。4护栏高度、栏杆间距、安装位置必须符合设计要求。护栏安装必须牢固。5护栏玻璃应使用公称厚度不小于l2mm的钢化玻璃或钢化夹层玻璃。当护栏一侧距楼地面高度为5m及以上时，应使用钢化夹层玻璃。一般项目1护栏和扶手转角弧度应符合设计要求，接缝应严密，表面应光滑，色泽应一致，不得有裂缝、翘曲及损坏。2允许偏差（㎜）护栏垂直度3栏杆间距3扶手直线度4扶手高度3施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表220水泥混凝土面层工程检验批质量验收记录GB50209工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理单位验收记录主控项目1水泥混凝土采用的粗骨料，其最大粒径不应大于面层厚度的2/3，细石混凝土面层采用的石子粒径不应大于16mm。2防水混凝土中掺入的外加剂的技术性能应符合国家现行有关标准的规定，外加剂的品种和掺量应经试验确定。3面层的强度等级应符合设计要求，且水泥混凝土面层强度等级不应小于C20。*4面层与下一层应结合牢固，无空鼓、裂纹。一般项目1面层表面应洁净，不应有裂纹、胶皮、麻面、起砂等缺陷。2面层表面的坡度应符合设计要求，不得有倒泛水和积水现象。*3踢脚线与柱、墙面应紧密结合，踢脚线高度及出柱、墙厚度符合设计且均匀一致。4楼梯、台阶踏步的宽度、高度应符合设计要求。楼层梯段相邻踏步高度差不应大于10mm；每踏步两端宽度的允许偏差为5mm；旋转楼梯梯段的每踏步两端宽度的允许偏差不应大于5mm。踏步面层应做防滑处理，齿角应整齐，防滑条应顺直、牢固。5水泥混凝土面层的允许偏差应符合右表规定（mm）①表面平整度5②踢脚线上口平直4③缝格平直3施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日注1：空鼓面积不应大于400cm2，且每自然间（标准间）不多于2处可不计。注2：局部空鼓长度不应大于300mm，且每自然间（标准间）不多于2处可不计。289 DB34/371.1—2014表221水泥砂浆面层工程检验批质量验收记录GB50209工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理单位验收记录主控项目1水泥砂浆面层的厚度满足设计要求。2水泥采用硅酸盐水泥、普通硅酸盐水泥，不同品种、不同强度等级的水泥严禁混用；砂应为中粗砂，当采用石屑时，其粒径应为1～5mm，且含泥量不应大于3%；防水水泥砂浆采用的砂或石屑，其含泥量不应大于1%。3防水水泥砂浆中掺入的外加剂的技术性能应符合现行有关标准规定，外加剂的品种和掺量经试验确定。4水泥砂浆面层的体积比（强度等级）必须符合设计要求；且体积比应为1：2，强度等级不应小于M15。5有排水要求的地面坡向正确、排水通畅，放水砂浆面层不应渗漏。*6面层与下一层应结合牢固，无空鼓、裂纹。一般项目1面层表面的坡度应符合设计要求，不得有倒泛水和积水现象。2面层表面应洁净，无裂纹、胶皮、麻面、起砂等缺陷。*3踢脚线与柱、墙面应紧密结合，踢脚线高度及出柱、墙厚度符合设计且均匀一致。44、楼梯、台阶踏步的宽度、高度应符合设计要求。楼层梯段相邻踏步高度差不应大于10mm；每踏步两端宽度的允许偏差为5mm；旋转楼梯梯段的每踏步两端宽度的允许偏差不应大于5mm。踏步面层应做防滑处理，齿角应整齐，防滑条应顺直、牢固。5水泥砂浆面层的允许偏差应符合右表规定（mm）。①表面平整度4②踢脚线上口平直4③缝格平直3施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日注1：空鼓面积不应大于400cm2，且每自然间（标准间）不多于2处可不计。注2：局部空鼓长度不应大于300mm，且每自然间（标准间）不多于2处可不计。289 DB34/371.1—2014表222水磨石面层工程检验批质量验收记录GB50209工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理单位验收录主控项目1水磨石面层的石粒应采用白云石、大理石等岩石加工而成，石粒应洁净无杂物，其粒径除特殊要求应为6mm～16mm；颜料应采用耐光、耐碱的矿物原料，不得使用酸性颜料。2水磨石面层拌合料的体积比应符合设计要求，且水泥与石粒的比例应为1:1.5～1:2.5。3防静电水磨石面层应在施工前及施工完成表面干燥后进行接地电阻和表面电阻检测，并应做好记录。4防静电水磨石面层中采用导电金属分格条时，分格条应经绝缘处理，且十字交叉处不得碰接。*5面层与下一层结合应牢固，且应无空鼓、裂纹。一般项目1面层表面应光滑，且应无裂纹、砂眼和磨痕；石粒密实，显露均匀；颜色图案一致，不混色；分格条牢固、顺直和清晰。*2踢脚线与柱、墙面应紧密结合，踢脚线高度及出柱、墙厚度符合设计且均匀一致。3楼梯踏步的宽度、高度应符合设计要求。楼层梯段相邻踏步高度差不应大于10mm；每踏步两端宽度的允许偏差为5mm；旋转楼梯梯段的每踏步两端宽度的允许偏差不应大于5mm。踏步面层应做防滑处理，齿角应整齐，防滑条应顺直、牢固。4水磨石面层的允许偏差（mm）①表面平整度3（2）②踢脚线上口平直3③缝格平直3（2）施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日注1：空鼓面积不应大于400cm2，且每自然间（标准间）不多于2处可不计。注2：局部空鼓长度不应大于300mm，且每自然间（标准间）不多于2处可不计。注3：括号内数字为高级水磨石面层的允许偏差。289 DB34/371.1—2014表223卷材防水层检验批质量验收记录GB50207工程名程分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1卷材防水层所用卷材及其配套材料，必须符合设计要求。2卷材防水层不得有渗漏和积水现象。3卷材防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。一般项目l卷材防水层的搭接缝应粘(焊)结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。2防水层的收头应与基层粘结并固定牢固，钉压牢固，密封严密。3排汽屋面的排汽应纵横贯通，不得堵塞。排汽管应安装牢固，位置正确，封闭严密。4卷材的铺贴方向应正确，卷材搭接宽度的允许偏差为-10mm。施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表224成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录GB50303工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。2低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜(屏、台、箱、盘)内保护导体最小截面积Sp不应小于GB50303表6.1.2规定。3手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。4高压成套配电柜必须按规范GB50303—2002第3.1.8条的规定交接试验合格，且应：(1)继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求。(2)凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。5低压成套配电柜交接试验，必须符合规范第4.1.5条的规定。6柜、屏、台、箱、盘问线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ。7柜、屏、台、箱、盘问二次回路交流工频耐压试验，当绝缘电阻大于10MΩ时，用2500V兆欧表摇测lmin，应无闪络击穿现象；当绝缘电阻值在1～l0MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。8直流屏试验，应将屏内电子器件从线路上退出，检测主回路线间和线对地问绝缘电阻值应大于0.5MΩ，直流屏所附蓄电池组的充、放电应符合产品技术文件要求；整流器的控制调整和输出特性试验应符合产品技术文件要求。289 DB34/371.1—2014表224成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录（续）GB50303项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目9照明配电箱(盘)安装应：(1)箱(盘)内配线整齐，无绞接现象。导线连接紧密，不伤芯线、不断股。垫圈下螺丝两侧的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。(2)箱(盘)内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。(3)照明箱(盘)内，分别设置零线(N)和保护地线(PE线)汇流排，零线和保护地线经汇流热排配出。一般项目1基础型钢安装应符合GB50303表6.2.1的规定。2柜、屏、台、箱、盘相互间或与基础钢应有镀锌螺栓连接，且防松零件齐全。3柜、屏、台、箱、盘安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。4柜、屏、台、箱、盘内检查试验。(1)控制开关及保护装置的规格、型号符合设计要求。(2)闭锁装置动作准确、可靠(3)主开关的辅助开关切换动作与主开关动作一致。(4)柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称或操作位置，接线端子有编号，且清晰工整、不易脱色。(5)回路中的电子元件不应参加交流工频耐压试验；48V以下回路可不做交流工频耐压试验。5低压电器组合(1)发热元件安装在散热良好的位置。(2)熔断器的熔体规格、自动开关的整定值符合设计要求。(3)切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板。(4)信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟动作和信号显示准确。(5)外壳需接地(PE)或按零(PEN)的，连接可靠。(6)端子排安装牢固，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配。289 DB34/371.1—2014表224成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录（续）GB50303-2002项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录一般项目6柜、屏、台、箱、盘问配线：电流回路应采用额定电压不低于750V、芯线截面积不小于2.5㎜2的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。7连接柜、屏、台、盘面板上的电器及控制台、板等可动部位的电线。(1)采用多股铜芯软电线，敷设长度留有适当裕量。(2)线束有外套塑料管等加强绝缘保护层。(3)与电器连接时，端部绞紧，且有不开口的终端子或搪锡，不松散、断股。(4)可转动部位的两端用卡子固定。8照明配电箱(盘)安装(1)位置正确，部件齐全，箱体开孔及导管管径适配，暗装配电箱箱盖紧贴墙面，箱(盘)涂层完整。(2)箱(盘)内接线整齐，回路编号齐全，标识正确。(3)箱(盘)不采用可燃材料制作。(4)箱(盘)安装牢固，垂直度允许偏差为1.5‰；底边距地面为1.5m，照明配电板底边距地面不少于1.8m。施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表225电气接地电阻测试记录GB50303工程名称施工单位仪表型号测试日期年月日计量单位天气情况气温接地类型防雷接地保护接地重复接地接地接地组别及实测数据12345678910设计要求≤Ω≤Ω≤Ω≤Ω≤Ω测试结论经测试，符合要求，验收合格。参加人员签字项目法人(项目专业负责人)监理单位(专业监理工程师)项目经理质检员(施工员)289 DB34/371.1—2014表226电线、电缆穿线和线槽敷设检验批质量验收记录GB50303工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1三相或单相的交流单芯电缆，不得单独穿于钢导管内。2不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。3爆炸、危险环境照明线路的电线和电缆额定电压不得低于750V，且电线必须穿于钢导管内。一般项目1电线、电缆穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒(箱)的垂直管口穿入电线、电缆后，管口应密封。2当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线(PE线)应是黄绿相间色，零线用淡蓝色；相线用：A相——黄色、B相——绿色、c相——红色。3线槽敷线(1)电线在线槽内有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于2m。(2)同一回路的相线和零线，敷设于同一金属线槽内。(3)同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建没)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表227建筑物照明通电试运行检验批质量验收记GB50303工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致；开关与灯具控制顺序应相对应，风扇的转向及调速开关应正常。2公用建筑照明系统通电连续试运行时间应为24h，民用住宅照明系统通电连续试运行时间应为8h。所有照明灯具均应开启，且每2h记录运行状态l次，连续试运行时间内无故障。施工单位检查评定记录质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收记录监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表228接地装置安装检验批质量验收记录GB50303工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。2测试接地装嚣的接地电阻值必须符合设计要求。3防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于lm，且应采取均压措施或在其上方铺设卵石或沥青地面。4接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3～5倍。接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况。5接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。一般项目1当设计无要求时，接地装置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管接：地极应垂直埋人地下，间距不应小于5m。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：①扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。②圆钢与圆钢搭接为圆钢直径的6倍，双面施焊。③圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。④扁钢与钢管、扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3／4钢管表面，上下两侧施焊。⑤除埋设在混凝土中的焊接接头外，有防腐措施。2当设计无要求时，接地装置的材料采用应为钢材，热浸镀锌处理，最小允许规格、尺寸应符合GB50303表24.2.2的规定。3接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的材质采用热浸镀锌扁钢，引出线不少于2处。施工单位检查评定记录质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收记录监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表229开关、插座、风扇安装检验批质量验收记录GB50303工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。2插座接线应符合下列规定：①单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。②单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔；插座的接地端子不与零线端子连接；同一场所的三相插座，接线的相序一致。③接地(PE）或接零(PEN)线在插座间不串联连接。3特殊情况下插座安装应符合下列规定：①当接触有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线。②潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。4照明开关安装应符合下列规定：①同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠。②相线经开关控制；民用住宅无软线引至床边的床头开关。5吊扇安装应符合下列规定：①吊扇挂钩安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，且不小于8mm；有防振橡胶垫；挂销的防松零件齐全、可靠。②吊扇扇叶距地高度不小于2.5m。③吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全。④吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm，且防松零件齐全坚固。⑤吊扇接线正确，当运转时扇叶无明显颤动和异常声响。6壁扇安装应符合下列规定：①壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8mm；固定牢固可靠。②壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。289 DB34/371.1—2014表229开关、插座、风扇安装检验批质量验收记录（续）GB50303项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录一般项目1插座安装应符合下列规定：①当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m。②暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。③车间及试(实)验室的插座安装高度距地面不小于0.3m；特殊场所暗装的插座不小于0.15m；同一室内插座安装高度一致。④地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。2照明开关安装应符合下列规定：①开关安装位置便于操作，开关边缘距门框边缘的距离O．15～0.2m，开关距地面高度l．3m；拉线开关距地面高度2～3m，层高小于3m时，拉线开关距顶板不小于l00m，拉线出口垂直向下。②相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位；并列安装的拉线开关的相邻间距不小于20mm。③暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。3吊扇安装应符合下列规定：①涂层完整，表面无划痕、无污染，吊杆上下扣碗安装牢固到位。②同一室内并列安装的吊扇开关高度一致，且控制有序不错位。4壁扇安装应符合下列规定：①壁扇下侧边缘距地面高度不小于1.8m。②涂层完整，表面无划痕、无污染，防护罩无变形。施工单位检查评定记录质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收记录监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表230普通灯具安装检验批质量验收记录GB50303工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1灯具的固定应符合下列规定：①灯具重量大于3kg时，固定在螺栓或预埋吊钩上。②软线吊灯，灯具重量在0.5kg及以下时，采用软电线自身吊装；大于0.5kg的灯具采用吊链，且软电线编叉在吊链内，使电线不受力。③灯具固定牢固可靠，不使用木楔。每个灯具固定用螺钉或螺栓不少于2个；当绝缘台直径在75mm及以下时，采用l个螺钉或螺栓固定。2花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6mm。大型花灯的固定及悬吊装置，应按灯具重量的2倍做过载试验。3当钢管做灯杆时，钢管内径不应小于l0mm，钢管厚度不应小于1.5mm。4固定灯具带电部件的绝缘材料以及提供防触电保护的绝缘材料，应耐燃烧和防明火。5当设计无要求时，灯具的安装高度和使用电压等级应符合下列规定：①一般敞开式灯具，灯头对地面距离不小于下列数值(采用安全电压时除外)：a．室外：2.5m(室外墙上安装)；b．厂房：2.5m；c．室内：2m；d．软吊线带升降器的灯具在吊线展开后：0.8m。②危险性较大及特殊危险场所，当灯具距地面高度小于2.4m时，使用额定电压为36V及以下的照明灯具，或有专用保护措施。6当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地(PE)或接零(PEN)可靠，并应有专用接地螺栓，且有标识。一般项目1引向每个灯具的导线线芯最小截面积应符合GB50303表19.2.1的规定。2灯具的外形、灯头及其接线应符合下列规定：①灯具及其配件齐全，无机械损伤、变形、涂层剥落和灯罩破裂等缺陷。②软线吊灯的软线两端做保护扣，两端芯线搪锡；当装升降器时，套塑料软管，采用安全灯头。③除敞开式灯具外，其他各类灯具灯泡容量在IOOW及以上者采用瓷质灯头。④连接灼．具的软线盘扣、搪锡压线，当采用螺口灯头时，相线接于螺口灯头中间的端子上。⑤灯头的绝缘外壳不破损和漏电；带有开关的灯头，开关手柄无裸露的金属部分。289 DB34/371.1—2014表230普通灯具安装检验批质量验收记录（续）GB50303项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录一般项目3变电所内，高低压配电设备及裸母线的正上方不应安装灯具。4装有白炽灯泡的吸顶灯具，灯泡不应紧贴灯罩；当灯泡与绝缘台距离小于5mm时，灯泡与绝缘台间应采取隔热措施。5安装在重要场所的大型灯具的玻璃罩，应采取防止玻璃罩碎裂后向下溅落的措施。6投光灯的底座及支架应固定牢固，枢轴应沿需要的光轴方向拧紧固定。7安装在室外的壁灯应有泄水孔，绝缘台与墙面之间应有防水措施。施工单位检查评定记录质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收记录监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表231电缆桥架安装和桥架内电缆敷设检验批质量验收记录GB50303工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录主控项目1金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须：(1)金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接。(2)非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm²。(3)镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。2电缆敷设严禁有绞拧、铠装压偏、护层断裂和表面严重划伤等缺陷。一般项目1电缆桥架安装(1)直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处没置补偿装置。(2)电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合GB50303表12.2.1-1的规定。(3）当设计无要求时，电缆桥架水平安装的支架问距为1.5～3m；垂直安装的支架问距不大于2m。(4)桥架与支架问螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互问绝缘的防电化腐蚀措施；(5)电缆桥架敷设在易燃易爆气体管道和热力管理的下方，当设计无要求时，与管道的最小净距应符合GB50303表12.2.1-2的规定。(6)敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施。(7)支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。289 DB34/371.1—2014表231电缆桥架安装和桥架电缆敷设检验批质量验收记录（续）GB50303项次质量标准（允许偏差）施工单位检查评定记录监理(建设)单位验收记录一般项目2桥架内电缆敷设(1)大于45°倾斜敷设的电缆每隔2米处设固定点。(2)电缆出入电缆沟，竖井、建筑物、枢(盘)、台处以及管子管口处等做密封处理。(3)电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点；敷没于垂直桥架内的。电缆固定点间距，不大于GB50303表12.2.2的规定。3电缆的首端、末端和分支处应设标志牌。施工单位检查评定结果质量检查员：（盖公章）项目质量(技术)负责人：年月日监理(建设)单位验收结论监理工程师（盖公章）(项目法人项目专业技术负责人)：年月日289 DB34/371.1—2014表232隐蔽工程验收记录工程名称施工单位隐蔽工程内容检验批(分项)工程名称单位数量说明存在缺陷整改情况验收结论参加人员项目法人项目专业负责人(总)监理工程师施工企业质量部门代表项目经理质量检查员年月日年月日年月日年月日年月日注：此表为通用表，由施工单位填写。289 DB34/371.1—2014附录A（规范性附录）表格填写要求A.1填写程序A.1.1工程质量评定综合类用表由施工单位项目质量（技术）负责人对照规定负责填写，监理单位复核，其中，外观质量评定由项目法人组织设计、监理、施工和运行管理单位人员通过现场检查及实测实量共同完成评定后报质量监督站核定。A.1.2单元（工序）完成后，在班组自检、施工队复检的基础上，项目经理部专职质检机构进行终检。对于“检查项”，对照评定标准进行检查验收，并将检查记录与结论直接填入单元（工序）工程质量评定表中；对于“检测项”，对照评定标准将各检测项的检测数据填入相应记录表中（见表15），实测值应填写实际检测数据，而不应是偏差值。逐项统计后将“检测合格率”填入单元（工序）工程质量评定表中，同时注明检测记录（报告）编号。A.1.3根据质量检验情况，施工单位应及时进行单元（工序）施工质量评定，填写自评意见，评定质量等级。对于不符合设计和规范要求的部位，应及时进行处理，处理后经检验合格后重新进行质量评定。质量检验和评定资料经项目质量（技术）负责人审核后及时报监理单位核定。A.1.4监理单位应按规定进行旁站、巡视、平行检验等，并依据旁站、巡视、平行检验结果，及时填写核定意见，并核定单元（工序）工程质量等级。A.2填写要求A.2.1评定表应使用蓝黑或黑色墨水笔填写，不应用打印的方式进行填写。A.2.2文字应按国务院颁布的简化汉字书写，字迹应工整、清晰。A.2.3数字和单位。数字使用阿拉伯数字(1、2、3、…、9、0)。单位使用国家法定计量单位，并以规定的符号表示(如：MPa、m、m3、t、…)。A.2.4合格率，用百分数表示，小数点后有效数字保留一位。数字按《数值修约规则与极限数值的表示和判定》GB/T8170—2008规定的数值修约进舍规则修约。其规定如下：（a）拟舍弃数字的最左一位数字小于5时，则舍去；（b）拟舍弃数字最左一位数字大于5或是5但其后跟有并非全部为0的数字时，则进1；（c）如拟舍弃数字的最左一位数字为5，而后面无数字或皆为0时，若所保留的末位数字为奇数（1，3，5，7，9）则进1，为偶数（2，4，6，8，0）则舍弃。如果恰为整数，则小数点后以0表示。例如：95.0%。289 DB34/371.1—2014A.2.5改错。将错误处用两道斜线划掉，再在其右上方填写正确的文字或数值。A.2.6表头填写（a）单位工程、分部工程名称：按项目划分确定的名称填写；（b）单元（工序）工程名称、部位：按项目划分填写该单元(工序)工程名称（中文名称或编号），部位可用桩号、高程等表示。A.2.7表尾填写（a）施工单位名称：填写与项目法人(项目法人)签订承包合同的施工单位全称；（b）施工单位自评意见、监理单位复评意见，应按要求由施工和监理单位相关人员本人填写，严禁由他人代签；（c）监理单位名称：填写与项目法人（项目法人）签订监理合同的监理单位全称；（d）单元（工序）工程、分部工程及单位工程质量评定表中需加盖项目部公章和监理部公章。A.2.8质量标准（允许偏差）中，凡有“符合设计要求”者，应简明扼要注明设计具体要求，凡有“符合规范要求”者，应标出所执行的规范名称及编号。A.2.9评定表中列出的项目，原则上不允许缺项检验，如实际工程无该项内容应在相应检验栏内填写“无”，或有充分理由证明不能检测的，则应在相应检验栏内用斜线“/”表示。289 DB34/371.1—2014附录B（规范性附录）水利水电工程质量缺陷备案表格式编号：工程施工质量缺陷备案表质量缺陷所在单位工程：缺陷类别：备案日期：年月日289 DB34/371.1—20141、质量缺陷产生的部分（主要说明具体部位、缺陷描述并附示意图）：2、质量缺陷产生的主要原因：3、对工程的安全性、使用功能和运用影响分析：4、处理方案，或不处理原因分析；289 DB34/371.1—20145．保留意见（保留意见应说明主要理由，或采用其他方案及主要理由）：保留意见人（签名）（或保留意见单位及责任人，盖公章，签名）6．参建单位和主要人员1）施工单位：（盖公章）质检部门负责人：（签名）技术负责人：（签名）2）设计单位：（盖公章）设计代表：（签名）3）监理单位：（盖公章）监理工程师：（签名）总监理工程师：（签名）4）项目法人：（盖公章）现场代表：（签名）技术负责人：（签名）注：本表由监理单位组织填写。289 DB34/371.1—2014附录C（规范性附录）混凝土防腐蚀涂层单元工程施工质量检验项目与标准项次检验项目质量标准（允许偏差）（允许偏差）检验方法检验数量主控项目1原材料质量符合设计和规范要求查阅合格证，试验每批抽3桶2涂层基面处理无浮灰、层土、油污、青苔等污物检查全数3涂层附着力符合设计要求拉开发测1组4涂层厚度符合设计要求测厚仪测3处一般项目1涂装前涂层基面混凝土表面清洁、干燥观察全数2涂层外观质量表面光滑、色泽一致，无气泡、透底、开裂、剥落及漏涂等缺陷观察全数3涂层养护时间符合设计或产品说明书要求查阅施工记录全数注：依据GB50212、GB/T16777289 DB34/371.1—2014附录D（规范性附录）水泥土置换地基加固单元工程施工质量检验项目与标准项次检验项目质量标准（允许偏差）（允许偏差）检验方法检验数量主控项目1水泥符合设计和规范要求检查、试验散装500吨取样1组，袋装200吨取样1组2土料土质符合设计要求试验每料源取样1组3水泥掺入量符合设计要求称量每层测1次4水泥土均匀性符合设计要求观察全数5压实度符合设计要求试验每层每100m2取样1组（每组3个样本）一般项目1土料有机质符合设计要求试验每料源取样1组2土颗粒粒径≤15mm过筛每层测3次3土料含水率±2%试验每层测1次4铺料厚度-50mm～0mm量测每层每100m2测4点注：依据GB50202、GB50204；参照JGJ79。289 DB34/371.1—2014附录E（规范性附录）河道陆上土方开挖单元工程施工质量建检验项目与标准项次检验项目质量标准（允许偏差）（允许偏差）检验方法检验数量主控项目1河道中心线200mm量测每50m至少测1点2河底高程-200mm～+30mm，平均值不小于设计高程量测每50m至少测1个断面，每断面至少测5点3河底宽度±300mm,平均值不小于设计底宽量测每50m至少测1个断面一般项目1河道边坡坡度整体不陡于设计边坡，局部1：（±5%）n量测每50m至少测1个断面2河道坡脚线顺直观察全数3滩面、平台高程±100mm量测每50m至少测1个断面，每侧至少测5点4滩面、平台宽度2%设计宽度量测每50m至少测1个断面，每侧至少测5点289
