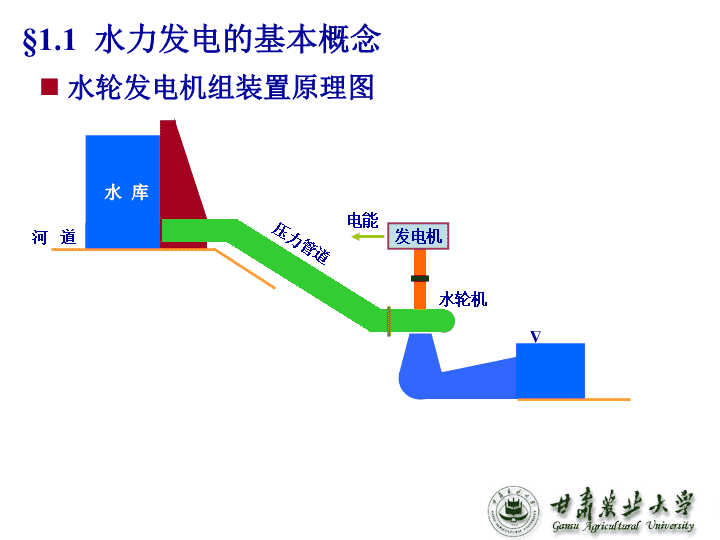

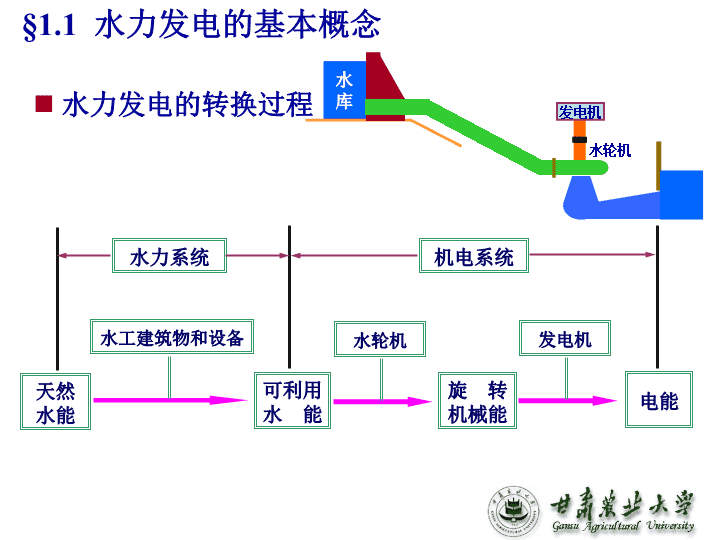

一、水电站简介课件 水轮发电机组装置原理图§1.1水力发电的基本概念发电机水轮机河道水库压力管道电能Δ 水力发电的转换过程发电机水轮机水库天然水能水工建筑物和设备可利用水能水轮机旋转机械能发电机电能水力系统机电系统§1.1水力发电的基本概念 §1.2水电站的基本类型按集中中水头的方式坝式开发—坝式水电站引水式开发—引水式水电站混合式开发—混合式水电站 一、坝式水电站◇坝式水电站的特点：坝式水电站的水头取决于坝高引用流量较大，综合利用效率高投资大，工期长河床式水电站坝后式水电站按坝与水电站厂房相对位置§1.2水电站的基本类型 1.河床式电站—一般修建在河道中下游河道纵坡平缓的河段上，为避免大量淹没，建低坝或闸。—适用水头：大中型：25米以下，小型：8～10米以下。—厂房和挡水坝并排建在河床中，共同挡水，故厂房也有抗滑稳定问题；—厂房高度取决于水头的高低。—引用流量大、水头低。—主要包括：挡水坝、泄水坝、厂房、船闸、鱼道等。注：厂房本身起挡水作用是河床式水电站的主要特征§1.2水电站的基本类型 河床式水电站§1.2水电站的基本类型 坝后式水电站——当水头较大时，厂房本身抵抗不了水的推力，将厂房移到坝后，由大坝挡水。——坝后式水电站一般修建在河流的中上游。——库容较大，调节性能好。——如为土坝，可修建河岸式电站。2.坝后式水电站举世瞩目的三峡水电站就是坝后式水电站§1.2水电站的基本类型 坝后式水电站§1.2水电站的基本类型 引水式水电站二：引水式水电站用引水道集中水头的电站称为引水式水电站。特点：(1)水头相对较高，目前最大水头已达2000米以上。类型：(1)无压引水式(freeflow)：引水道是无压的(如明渠)；(2)有压引水式(pressureflow)：引水道是有压的(压力隧洞)(2)引用流量较小，没有水库调节径流，水量利用率较低，综合利用价值较差(3)电站库容很小，基本无水库淹没损失，工程量较小，单位造价较低。§1.2水电站的基本类型 无压引水式水电站1.无压引水式电站轮毂操纵机构特点：（1）引水建筑物是无压的：明渠、无压隧洞；（2）主要建筑物：低坝，进水口，沉沙池，引水渠(洞)，日调节池，压力前池，压力水管，厂房，尾水渠。无压引水式电站§1.2水电站的基本类型 有压引水式电站2.有压引水式电站特点：（1）引水建筑物是有压的：压力隧洞；（2）主要建筑物：低坝，引水隧洞(有压)，调压室，压力水管，厂房，尾水渠。§1.2水电站的基本类型 三：混合式式水电站转轮喷嘴在一个河段上，同时采用高坝和有压引水道共同集中落差的开发方式称为混合式开发------混合式水电站。特点（1）适用于上游有优良坝址，适宜建库，而紧接水库以下河道突然变陡或河流有较大的转弯。（2）同时兼有坝式和引水式水电站的优点。（3）在工程时间中多称为引水式，很少用混合式水电站这个名称。而统称为有压引水式水电站§1.2水电站的基本类型 总结一、枢纽建筑物挡水建筑物：坝、闸泄水建筑物：溢洪道、泄水洞、溢流坝过坝建筑物：过船、过木、过鱼二、发电建筑物进水建筑物：进水口、沉沙池引水建筑物：引水道、压力管道、尾水道平水建筑物：前池、调压室厂区枢纽：主厂房、副厂房、变电站、开关站等 人有了知识，就会具备各种分析能力，明辨是非的能力。所以我们要勤恳读书，广泛阅读，古人说“书中自有黄金屋。”通过阅读科技书籍，我们能丰富知识，培养逻辑思维能力；通过阅读文学作品，我们能提高文学鉴赏水平，培养文学情趣；通过阅读报刊，我们能增长见识，扩大自己的知识面。有许多书籍还能培养我们的道德情操，给我们巨大的精神力量，鼓舞我们前进。 此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢
