数字化地形测绘在水电开发中的应用.doc

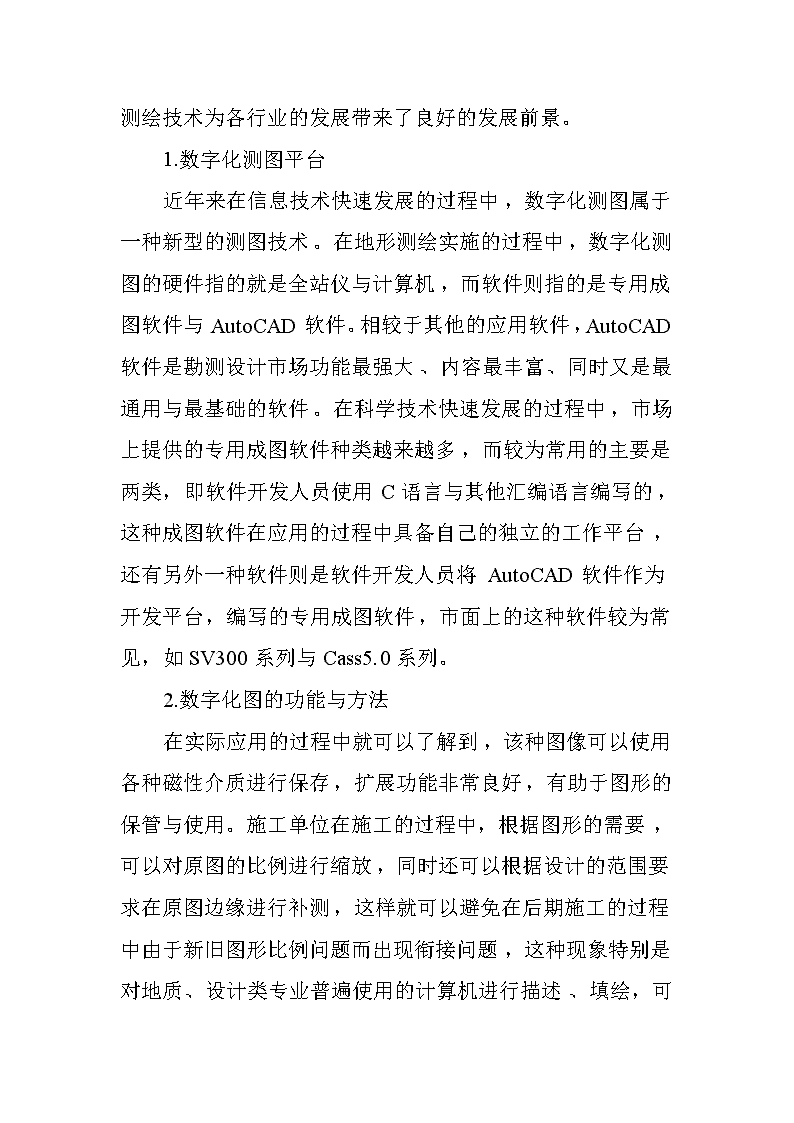

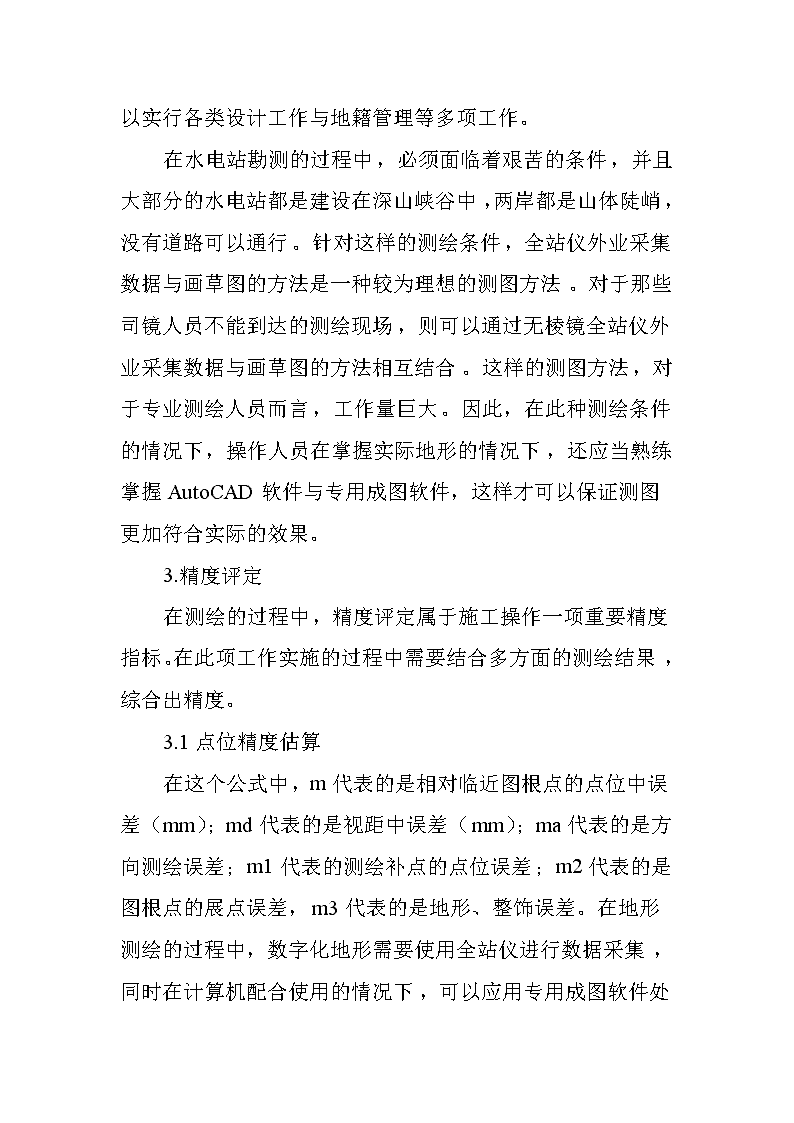

数字化地形测绘在水电开发中的应用　　【摘要】在信息技术快速发展的过程中，各种技术被应用于各个领域中。现如今，数字化广泛存在于生活的各方面，与此同时数字化也已经渗入于各个行业中。就地形测绘技术而言，数字化地形测绘技术属于一种新型的技术。在水电开发中，数字化地形测绘技术有助于整个工程开发质量的提高与顺利进行。本文通过对数字化地形测绘的特点与方法进行简单的介绍，并就数字化地形测绘中操作事项提出相应的建议，以期能够促进数字化技术更好的应用。　　【关键词】数字化测绘；水电开发；应用　　0.引言 　　最近几年，在高新技术快速发展的过程中，测绘行业面临着发展机遇的同时也面对着发展的挑战，唯有不断加强信息化水平的建设，对施工操作的方法进行改善，才有助于测绘行业适应高新技术快速发展的需要。当然，在信息技术仪器不断更新与计算机技术快速发展的过程中，测绘技术的发展给整个行业带来了广袤的发展的发展前景。传统的测绘操作不仅需要手工记录各项工作，还需要对各项计算进行整理，这样不仅增加了工作量，耗费人力物力，同时还容易出现错误。针对此，数字化的地形测绘技术被推出。数字化的地形测绘技术为各行业的发展带来了良好的发展前景。　　1.数字化测图平台　　近年来在信息技术快速发展的过程中，数字化测图属于一种新型的测图技术。在地形测绘实施的过程中，数字化测图的硬件指的就是全站仪与计算机，而软件则指的是专用成图软件与AutoCAD软件。相较于其他的应用软件，AutoCAD软件是勘测设计市场功能最强大、内容最丰富、同时又是最通用与最基础的软件。在科学技术快速发展的过程中，市场上提供的专用成图软件种类越来越多，而较为常用的主要是两类，即软件开发人员使用C语言与其他汇编语言编写的，这种成图软件在应用的过程中具备自己的独立的工作平台，还有另外一种软件则是软件开发人员将AutoCAD软件作为开发平台，编写的专用成图软件，市面上的这种软件较为常见，如SV300系列与Cass5.0系列。　　2.数字化图的功能与方法 　　在实际应用的过程中就可以了解到，该种图像可以使用各种磁性介质进行保存，扩展功能非常良好，有助于图形的保管与使用。施工单位在施工的过程中，根据图形的需要，可以对原图的比例进行缩放，同时还可以根据设计的范围要求在原图边缘进行补测，这样就可以避免在后期施工的过程中由于新旧图形比例问题而出现衔接问题，这种现象特别是对地质、设计类专业普遍使用的计算机进行描述、填绘，可以实行各类设计工作与地籍管理等多项工作。　　在水电站勘测的过程中，必须面临着艰苦的条件，并且大部分的水电站都是建设在深山峡谷中，两岸都是山体陡峭，没有道路可以通行。针对这样的测绘条件，全站仪外业采集数据与画草图的方法是一种较为理想的测图方法。对于那些司镜人员不能到达的测绘现场，则可以通过无棱镜全站仪外业采集数据与画草图的方法相互结合。这样的测图方法，对于专业测绘人员而言，工作量巨大。因此，在此种测绘条件的情况下，操作人员在掌握实际地形的情况下，还应当熟练掌握AutoCAD软件与专用成图软件，这样才可以保证测图更加符合实际的效果。　　3.精度评定　　在测绘的过程中，精度评定属于施工操作一项重要精度指标。在此项工作实施的过程中需要结合多方面的测绘结果，综合出精度。　　3.1点位精度估算 　　在这个公式中，m代表的是相对临近图根点的点位中误差（mm）；md代表的是视距中误差（mm）；ma代表的是方向测绘误差；m1代表的测绘补点的点位误差；m2代表的是图根点的展点误差，m3代表的是地形、整饰误差。在地形测绘的过程中，数字化地形需要使用全站仪进行数据采集，同时在计算机配合使用的情况下，可以应用专用成图软件处理各项数据。公式中的m2与m3都为0，但是在md2与ma比较小的时候，就可以视作为0。如多地形测绘的对象是1：500地形图，实际测量的精度应当小于0.58mm。　　3.2高程精度估算　　在这个公式中，d表示视距（m）；α表示垂直角；ma表示垂直角测角中产生的误差；ma/d表示视距相对中误差，m1表示仪器高量取中误差，my表示切尺误差，mx表示测站高程中误差。在应用数字化测图的过程中，使用全站仪实际测量平距与高差，在实际的公式中会与多项数据互差比较小。而在此过程中这些数据的大小主要取决于全站仪的精度[3]。当前，全站仪的应用发展非常快，与此同时数据的测量精度越来越好，可以满足数字化测图的精度要求，保证各项数据能够尽可能接近真实数据。　　4.问题与建议 　　在实际应用的过程中就会发现，专用软件种类有多种，在使用的过程中存在不同的优点与缺点。当前仍旧没有一套较为完善的软件。针对此种情况，就需要工作人员在实际测绘的过程中根据实际的地形去完善，在等高线为断开的地方，需要人工修改。但是在实际测绘的过程中还需要根据实际状况有效解决其中的问题。首先，提高测绘人员的素质[4]。其次，具备高素质的司镜人员。机械协助绘图与人工绘图并不相同，机械并不具备依照地形现状勾绘的能力，并且还需要根据所有地形、地物全部的特征使用一定顺序的完整放点。在此向操作的过程中，司镜人员必须具备相应的素质，特别是在进行远距离测绘的过程中，主要依赖于镜点报告的情况进行图形编码输入与图形编辑。因此，司镜人员如果不具备相应的素质，就有可能导致绘图出现错误，难以发挥全站仪在测量重的应有作用。　　5.结语　　总而言之，数字化地形测绘技术逐渐应用于各个领域中。在此过程中，需要根据测绘的相关要求，根据实地测绘的条件和相关性，保证测绘各项数据都尽可能满足勘察的要点。在高新技术快速发展的过程中，数字化地形测绘技术的应用优势逐渐体现在实际中。　　参考文献　　[1]李颖.数字化成图在水下地形测量中的应用[J].科技资讯，2011，7（10）：72-73.　　[2]陈立桢，田金苓，尹文，等广.数字化在刚果（金）绿纱矿区地形测绘中的应用[J].科技信息（学术研究），2012，11（14）：71-72.　　[3]李大山.水利水电工程高边坡加固治理策略[J].科技创新导报，2012，12（13）：89-90.　　[4]卓宁.基于采样不同步的GPS数据处理方法[J].中国惯性技术学报，2013，10（13）：87-88.
