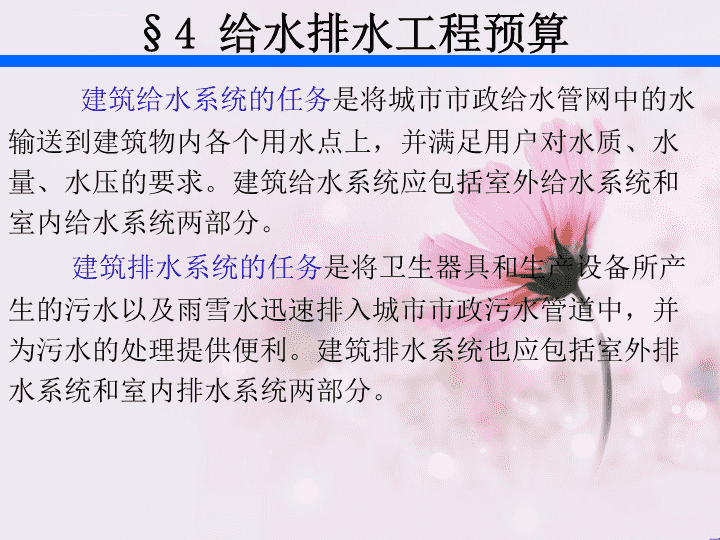

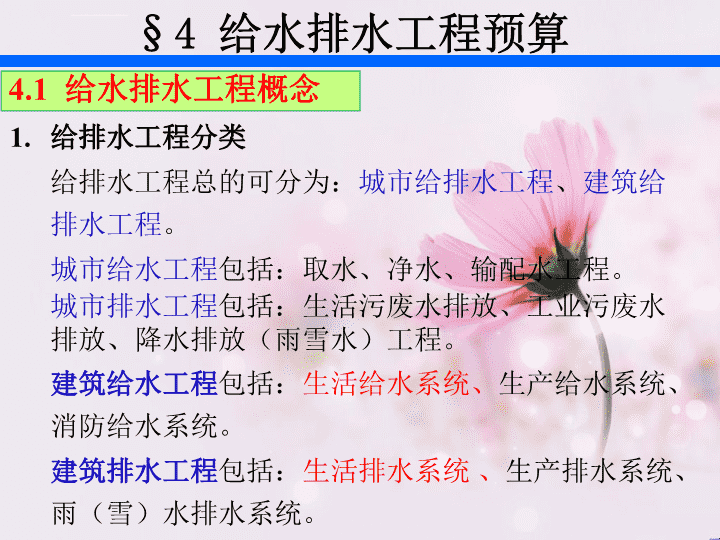

§4给水排水工程预算一.给水排水工程概念二.常用的材料及设备常识三.给水排水工程施工图四.给水排水工程预算定额五.给水排水安装工程定额计价的工程量计算六.给水排水安装工程清单计价及其工程量计算七.给水排水安装工程预算的编制八.室内给排水工程预算实例 §4给水排水工程预算4.1给水排水工程概念给排水工程分类给排水工程总的可分为：城市给排水工程、建筑给排水工程。城市给水工程包括：取水、净水、输配水工程。城市排水工程包括：生活污废水排放、工业污废水排放、降水排放（雨雪水）工程。建筑给水工程包括：生活给水系统、生产给水系统、消防给水系统。建筑排水工程包括：生活排水系统、生产排水系统、雨（雪）水排水系统。 §4给水排水工程预算建筑给水系统的任务是将城市市政给水管网中的水输送到建筑物内各个用水点上，并满足用户对水质、水量、水压的要求。建筑给水系统应包括室外给水系统和室内给水系统两部分。建筑排水系统的任务是将卫生器具和生产设备所产生的污水以及雨雪水迅速排入城市市政污水管道中，并为污水的处理提供便利。建筑排水系统也应包括室外排水系统和室内排水系统两部分。 §4给水排水工程预算（1）给水系统的组成引入管水表节点给水管道系统给水附件升压与贮水设备2.生活给水工程概述 §4给水排水工程预算a:引入管引入管是指由建筑物外第一个给水阀门井引至室内给水总阀门或室内进户总水表之间的管段，是室外给水管网与室内给水管网之间的联络管段，也称进户管。它多埋设于室内外地面以下。b:水表节点水表节点是指引入管上装设的水表及在其前后设置的阀门、泄水装置、旁通管等的总称。水表节点有设有旁通管水表节点和无旁通管水表节点。给水系统组成示意图 §4给水排水工程预算c:给水管道系统室内给水管道系统由水平的或垂直的干管、立管及支管等组成。干管是指从室外总阀门或水表将水自引入管输送到各个立管的管道。立管是垂直于建筑物各楼层的管道，它将水自干管沿竖直方向输送到各个用水楼层的横支管。支管是同层内配水的管道，将立管送来的水送至各配水点的配水龙头或卫生器具的配水阀门。无旁通管的水表节点设有旁通管的水表节点 d:给水附件给水附件是指给水管道系统上装设的阀门、消火栓及各式配水龙头等。它主要用于控制管道中的水流，以满足用户的使用要求。e:升压和贮水设备当用户对水压的稳定性和供水的可靠性要求较高时，室内给水系统中设置的水池、水泵、水箱、气压给水装置等。 §4给水排水工程预算（2）给水方式a:直接给水方式室外给水管网的水量、水压在任何时间均能满足室内供水要求，不需设置升压设备，而由室外管网直接接入室内给水系统。 §4给水排水工程预算b:设有水箱的给水方式室外给水管网的水压一天内大部分时间能满足室内供水要求，但在用水高峰时间内，水压不足，难以满足室内用水要求时采用设有水箱的给水方式。a)由室外管网和水箱供水b)由水箱供水 §4给水排水工程预算c:设水泵的给水方式当室外给水管网压力经常不能满足室内供水要求，且室内用水量较大又较均匀时，可采用设水泵给水方式。 §4给水排水工程预算d:设贮水池、水泵、水箱给水方式具备下列情况之一者需考虑采用此方式。一是室外给水管网水压经常不足，不允许水泵直接从室外给水管网抽水；二是室外给水管网不能保证高峰用水，同时用水量较大；三是要求储备一定容积的水量。 §4给水排水工程预算为了充分利用室外给水管网的水压，常将建筑物分成上下两个区，下区直接由室外给水管网供水，上区由水泵水箱联合供水。e:分区给水方式 §4给水排水工程预算f:气压给水方式利用密闭贮罐内的空气的可压缩性来调节和加压送水，满足建筑物内各用户要求，其作用相当于高位水箱。 §4给水排水工程预算3.消防给水工程概述消防系统分类：消火栓灭火系统，自动喷水灭火系统，其他非水灭火剂的灭火系统。 §4给水排水工程预算（1）消火栓灭火系统的供水方式a:无加压泵和水箱的消火栓给水系统当室外给水管网的水压和水量任何时候均能满足室内最不利点消火栓的设计水压和水量时采用。 §4给水排水工程预算b:设有水箱的消火栓给水系统常用在水压变化较大的城市或居住区。当生活、生产用水量达到最大时，室外给水管网不能保证室内最水利点消火栓的压力和流量；而当生活生产用水量较小时，室外管网的压力又较大，能向高位水箱补水。 §4给水排水工程预算c:设有消防水泵和消防水箱的消火栓给水系统当室外给水管网的水压和水量经常不能满足室内消火栓给水系统的水压和水量要求，或室外采用消防水池作为消防水源时，室内应设置消防水泵加压，同时设置消防水箱，储存10min的消防用水量。 §4给水排水工程预算（2）建筑内消火栓系统的组成a:消防水池（不一定有）b:水泵接合器水泵接合器应设在室外便于消防车接近、使用、不妨碍交通的地点。 §4给水排水工程预算c:消防水泵消防水泵应保证在火警后5min内开始工作，并在火场断电时仍能正常运转。d:消防水箱消防水箱应设在建筑物的最高部位，且应为重力自流供水方式。e:消防给水管道f:消火栓设备消火栓设备由水枪、水带和消火栓组成，均安装于消火栓箱内。 §4给水排水工程预算 （3）自动喷水灭火系统自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。系统分类：依照采用的喷头分为两类：采用闭式洒水喷头的为闭式系统；采用开式洒水喷头的为开式系统。§4给水排水工程预算 ①闭式系统闭式系统的类型较多，基本类型包括湿式、干式、预作用及重复启闭预作用系统等。用量最多的是湿式系统。在已安装的自动喷水灭火系统中，有70%以上为湿式系统。湿式系统：由湿式报警阀组、闭式喷头、水流指示器、控制阀门、末端试水装置、管道和供水设施等组成。系统的管道内充满有压水，火灾发生的初期，建筑物的温度随之不断上升，当温度上升到以闭式喷头温感元件爆破或熔化脱落时，喷头即自动喷水灭火。§4给水排水工程预算 干式系统：与湿式类似只是控制信号阀的结构和作用原理不同，配水管网与供水管间设置干式控制信号阀将它们隔开，而在配水管网中平时充满着有压力气体用于系统的启动。发生火灾时，喷头首先喷出气体，致使管网中压力降低，供水管道中的压力水打开控制信号阀而进入配水管网，接着从喷头喷出灭火。预作用系统：准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换为湿式系统的闭式系统。重复启闭预作用系统：能在扑灭火灾后自动关阀、复燃时再次开阀喷水的预作用系统。适用于灭火后必须及时停止喷水的场所。目前这种系统有两种形式：一种是喷头具有自动重复启闭的功能，另一种是系统通过烟、温感传感器控制系统的控制阀来实现系统的重复启闭功能。§4给水排水工程预算 ②开式系统采用开式洒水喷头的自动喷水灭火系统，包括：雨淋系统、水喷雾系统、水幕系统③自动喷水灭火系统的主要组成a:洒水喷头：在自动喷水灭火系统中，洒水喷头担负着探测火灾、启动系统和喷水灭火的任务，它是系统中的关键组件。b:报警阀：是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。§4给水排水工程预算 c:监测器：用来对系统的工作状态进行监测并以电信号方式向报警控制器传送状态信息。其主要包括水流指示器、阀门限位器、压力监测器、气压保持器和水位监测器等。d:报警器:用来发出声响报警信号的装置，包括水力警铃和压力开关。§4给水排水工程预算 §4给水排水工程预算（1）排水系统的组成污水收集设备排水管道系统通气装置清通设备排水管附件抽升设备局部处理构筑物4.生活排水工程概述 §4给水排水工程预算排水系统组成示意图a:污水收集设备常见的污水收集设备主要为卫生器具。按其用途可分为便溺类用卫生器具、盥洗及淋浴用的卫生器具、洗涤用的卫生器具、地漏等。b:排水管道系统它主要由排水干管、排水横管、排水支管组成。 §4给水排水工程预算c:通气装置通气装置通常由通气管、透气帽等组成。一般建筑物内只设普通通气管，即排水立管向上延伸出建筑物屋面。透气帽设置在通气管顶端，防止杂物落入管中。d:清通设备清通设备主要有检查口、清扫口及检查井等。清扫口的主要形式有两种，即地面清扫口和横管丝堵清扫口。检查口清扫口检查井 §4给水排水工程预算f:排水管附件主要有排水栓、存水弯等。排水栓一般设在盥洗槽、污水盆的下水口处，防止大颗粒的污染物堵塞管道。存水弯一般设在排水支立管上，防止管道内的污浊空气进入室内。g:抽升设备建筑内污（废）水提升设备常用的有潜水泵、液下泵和卧式离心泵。h:局部处理构筑物局部污废水处理构筑物有化粪池、隔油井、降温池。 §4给水排水工程预算化粪池示意图隔油井示意图降温池示意图 §4给水排水工程预算（2）排水方式a:分流制将各类污水、废水分别设置管道系统排出建筑物外，称为分流制排水系统。b:合流制将各类污水、废水其中的两种或两种以上合流排放至建筑物外，称合流制排水系统。合流制工程造价低，但会增加城市污水处理厂的容量。 §4给水排水工程预算5.建筑给排水管道的布置（1）给水管道的布置室内给水管道的布置原则是力求管线最短，阀件最少，敷设简便。给水引入管通常埋地敷设，引入管穿越承重墙时，应注意设置保护管道。若穿越基础埋设较浅，则管道可以从基础底部穿过；若穿越基础埋设较深，则管道穿越承重墙或基础本体，此时承重墙或基础上应预留直径大于引入管直径200mm的孔洞。 §4给水排水工程预算管道穿越浅基础管道穿越深基础 §4给水排水工程预算室内给水管道的敷设分为明装和暗装两种方式。明装即给水管道沿建筑物的墙、梁、柱等的表面裸露装设。管道与建筑物表面的距离以能够进行施工、维修即可，一般最小间距为20~50mm。暗装即将给水管道敷设在室内的天花板下或吊顶内，或是在管道井、管槽、管沟内隐蔽敷设。 §4给水排水工程预算（2）排水管道的布置排水横支管的布置，是根据卫生器具的布置和排水管道布置的要求而定，底层直接埋设于地下，深度不小于0.50m，楼层一般悬吊在楼板下0.35~0.50m或吊顶内。排水立管一般沿墙角明装，距墙面5cm，立管每层距地面1.6m处设立管支架一个。排水干管是直接埋于地下或悬吊于地下室顶下。通气管一般伸出屋面，其高度一般为0.7m；在有人活动的屋面其高度一般不低于2.2m。 §4给水排水工程预算4.2给排水工程常用材料及设备管材及管件（1）管材的统一技术标准①公称直径是为便于管道和管件的设计、制造和安装施工而规定的一种标准直径。用DN表示。一般情况下，公称直径的数值既不是管道的内径，也不是管道的外径，而是与管道内径相近似的整数。无论多大的管道，都能与公称直径相同的阀门等附件相连接。②公称压力是为设计、制造和使用方便而规定的一种标准压力，用PN表示，后面加压力数值。③工作压力是为保证管路工作时的安全，在正常情况下所输送的工作介质压力。工作压力用P表示。 §4给水排水工程预算（2）管材的分类①钢管：钢管可以分为有缝钢管和无缝钢管两大类。a.有缝钢管又称焊接钢管，一般用于输水、煤气、暖气管道等。焊接钢管分为镀锌钢管和黑铁管（普通焊接钢管）两种。按壁厚不同又分为普通钢管和厚壁钢管。钢管的长度不等，一般为4~6m。b.无缝钢管，按照制造方法的不同，分为热轧无缝钢管和冷拔无缝钢管两种。 §4给水排水工程预算②铸铁管：是由生铁铸造而成的生铁管，普通铸铁管由灰铁铸造，耐腐蚀，但质脆，常用于埋地给水管道、室内排水管道。按接头形式分为承插连接、法兰连接、卡箍连接三种。下水为无压管道，用于排水工程的铸铁管长度有0.5~6m不等。给水铸铁管常用于室外给水管道，一般室内给水工程不采用。 §4给水排水工程预算②非金属管材室内给排水工程中，目前采用的非金属管材主要有聚氯乙烯管（PVC）、聚丁烯管（PB）、聚乙烯管（PE）、聚丙烯管（PP—R）等。③复合管材在室内给水工程中，除采用镀锌钢管和塑料管以外，目前铝塑复合管也在开始推广和应用。铝塑复合管作为给水管道，水温不应低于4℃，不高于95℃。在超越以上数值的环境中布置管道，需考虑保温（绝热）措施。 §4给水排水工程预算（2）管件各种弯头、存水、三通、四通、管箍、检查口等，规格与管径一致。详见教材：P222 §4给水排水工程预算阀门（1）闸阀宜在管径>50mm的不经常启闭的双向流管道上。 §4给水排水工程预算（2）截止阀适用于管径<=50mm的单向流管道上及启闭频繁处。 §4给水排水工程预算（3）蝶阀阀板在90度范围内翻转，可起调节，节流和关闭作用，体积小，启闭方便。多用水泵房和消防系统 §4给水排水工程预算（4）止回阀控制水的单向流动，靠水压启动 §4给水排水工程预算（5）浮球阀当水位上升到设定高度使浮球浮起关闭进水口，水位下降时，浮球下落开启进水口。 §4给水排水工程预算（6）液压水位控制阀控制水池水位的阀门 §4给水排水工程预算（7）安全阀也称限压阀，是为控制系统超压破坏而设的装置。（8）延时自闭冲洗阀用于大小便器的冲洗管上，延时冲洗2-15秒自动关闭。 §4给水排水工程预算水表水流量的计量装置。4.水泵输送和提升液体的水力机械。 §4给水排水工程预算卫生陶瓷卫生洁具是指厨房、卫生间内的盥洗设施。它包括洗涤盆、洗澡盆、淋浴器、洗脸盆、大便器（坐便、蹲便）、小便器、化验盆以及冲洗水箱、水龙头、排水栓、地漏等。（1）浴盆浴盆按材质可分为铸铁搪瓷浴盆、钢板搪瓷浴盆、亚克力浴盆、玻璃钢浴盆等，规格为1080~1700mm不等。浴盆由盆体、供水管、控制混合水龙头、存水弯等组成。 §4给水排水工程预算浴盆供水：由设置的冷水和热水管道经混合水龙头调整为适宜的水温流入浴盆内，或经淋浴管道进入淋浴喷头。浴盆排水：浴盆内的水经排水栓引出的短管与室内排水管道相连接。图2.10浴盆安装示意图 §4给水排水工程预算（2）洗面（脸）盆目前广泛采用的洗面盆有台式和柱式两种。台式洗面（脸）盆一般由大理石、人造大理石、花岗岩等为台面，固定于焊接支架上。还有一种亚克力整体洗面（脸）盆（盆与台面为整体）。柱式洗面（脸）盆是由盆体和柱体两部分组成。洗面（脸）盆一般由冷热水管道供水，冷热水管道将水送至盆体上方的调节水龙头。 §4给水排水工程预算（3）大便器大便器分为坐式大便器和蹲式大便器两种。低水箱坐式大便器安装示意图高水箱蹲式大便器安装示意图 §4给水排水工程预算直接冲洗蹲式大便器安装示意图 §4给水排水工程预算(4)小便器小便器按照安装方式和形状分为平面小便器、三角小便器、立式小便器、挂式小便器和小便槽等数种小便器排水方式：经小便器排水栓和存水弯排入室内排水管道中。小便槽排水方式：排水一般经槽底的专门排水栓或地漏排入室内排水管道中。挂式小便器安装示意图 §4给水排水工程预算立式小便器安装示意图小便槽安装示意图 §4给水排水工程预算(5)洗涤盆目前经常采用的洗涤盆有不锈钢和白色陶瓷制品。供水方式：洗涤盆一般仅设置冷水管，而目前家庭和酒店、宾馆等场所均设置了热水管道，经水龙头供洗涤用冷热水。水嘴已向高档发展，有转脖式水嘴、旋钮式水嘴、压力长颈式水嘴等。排水方式：污水经排水栓、存水弯排入室内排水管道中。(6)地漏地漏一般设置在厨房、厕所、盥洗室、浴室、洗衣房及工厂车间，以及其他需要从地面上排除污水的房间内。地漏在排水口处盖有篦子，用以阻止杂物落入管道内。其自身带有水封，不需要存水弯即可直接与室内排水管道连接。地漏按材质分为铜地漏、铸铁地漏、不锈钢地漏、塑料地漏等多种。 §4给水排水工程预算7.排水栓为防止污物进入排水管道，造成管道堵塞，在洗脸盆、浴盆、污水池、洗涤盆等卫生器具与存水弯之间需设置排水栓。常用的排水栓规格有DN32、DN40、DN50等。存水弯排水栓 §4给水排水工程预算 §4给水排水工程预算4.3给排水工程施工图1.常用图例、符号 §4给水排水工程预算 §4给水排水工程预算 §4给水排水工程预算 §4给水排水工程预算室内给排水施工图通常由施工及设计说明、施工平面图（总平面图或底层平面图、标准层平面图、顶层平面图）、给水系统图和排水系统图、大样图或详图及标准图组成。（1）施工及设计说明主要包括工程概况、所用材料品种及要求、工程做法、卫生器具种类和型号等内容。（2）施工平面图表明了各种用水设备平面位置、管道的平面布置和立管位置与编号，在底层平面图中还应包括给水引入管和排水排出管的位置、水表节点等内容。2.给排水施工图的组成及内容 §4给水排水工程预算（3）系统图主要表明管道的空间走向，各种水平管道的安装高度，阀门的安装位置，管径的变化情况，管道与卫生器具的连接方式，以及地漏和清扫口位置等内容。（4）通过以上图纸和说明还无法表达清楚的管道节点构造、卫生器具和设备的安装图等需要用大样图或详图及标准图来表示。 §4给水排水工程预算3.给排水施工图的表示（1）管道在平面图上的表示：各种水、卫、暖管道的平面图，一般要把该楼层地面以上和楼板以下的所有管道都表示在该层建筑平面图上，对于底层还要把地沟内的管道表示出来。按具体情况用如图的方法表示。管道上下拐弯在平面图上的表示 §4给水排水工程预算（2）管道在系统图上的表示：室内管道系统图主要是反映管道在室内空间的走向和标高位置。（3）管道标高的表示：管道的标高符号一般标注在管道的起点或终点，标高的数字对于给水管道、采暖管道是指管道中心处的位置相对于±0.000或者本层地面的高度；对于排水管道通常是指管子内底的相对标高。标高的单位是米。（4）管道坡度的表示：管道的坡度符号可标注在管子的上方或下方，其箭头所指的一端是管子较低一端，一般表示为i=×××。如i=0.005表明管道的坡度为千分之五。 §4给水排水工程预算（5）管道直径的表示：管道直径一般用公称直径标注，一段管子的直径一般标注在该段管子的两端，而中间不再标注。管径的表示识读给排水施工图时，应首先查看设计及施工说明，明确设计要求，然后将给水和排水分开阅读，把平面图和系统图对照起来看，最后阅读详图和标准图。 §4给水排水工程预算给排水施工平面图是给排水施工图纸中最基本和最重要的图，它主要表明给排水管道和卫生器具等的平面布置。识读此图时应注意弄清以下内容：（1）明确卫生器具和用水设备的类型、数量、安装位置、接管方式。（2）明确给水引入管和污水排出管的平面走向、位置。（3）明确给排水干管、立管、横管、支管的平面位置与走向。（4）明确水表、消火栓等的型号、安装方式 §4给水排水工程预算给排水管道系统图主要表示管道系统的空间走向。在给水系统图上，一般不画出卫生器具，只用图例符号画出水龙头、淋浴器喷头、冲洗水箱等。在排水系统图上，也不画出主要卫生器具，只画出卫生器具下的存水弯或排水支管。识读给排水系统图时要重点掌握以下内容：（1）明确各部分给水管道的空间走向、标高、管道直径及其变化情况，阀门的设置位置和规格、数量。（2）明确各部分排水管道的空间走向、管路分支情况、管道直径及其变化情况，弄清横管的坡度、管道各部分的标高、存水弯的形式、清通设施的设置情况。 §4给水排水工程预算给排水工程施工详图主要有水表节点图、卫生器具安装图、管道支架安装图等。有的详图选用标准图和通用图时，还需查阅相应标准图和通用图。识读详图时重点掌握其所包括的设备、各部分的起止范围。 §4给水排水工程预算4.4给排水工程定额计价工程量的计算管道安装工程量计算总规则一.室内给排水工程管道安装工程量计算二.管道支架的制作与安装工程量三.阀门、栓类的安装工程量四.减压器具、水表组成的安装工程量五.卫生器具的制作与安装工程量六.小型容器的制作与安装工程量七.室外给排水管道工程量计算 §4给水排水工程预算管道安装工程量计算总规则：（1）各种管道均以施工图所示中心线长度，以“米”为单位计量，不得扣除各种阀门、管件所占长度。（2）给排水工程量计算时，要区别管道的材质品种、管径规格、管道的连接方式以及安装部位，分别列项计算。（3）连接管道的管件、阀门（包括减压阀、疏水器、水表、伸缩器、除污器等）所占长度均不得扣除。 §4给水排水工程预算（3）室外排水检查井所占长度，应根据市政工程预算规定从室外排水管道的长度中扣除。（4）在计算室内给排水工程量时，应先统计各种卫生器具的制作与安装的组数、个数、台数。（5）工程量计算应划分为：室内给水，室内排水，室外给水，室外排水四部分。 （6）计算范围划分：室外给水与室内给水的界线为进户第一个水表井或阀门处，或建筑物外墙皮以外1.5m处。室外给水与城市市政给水管的界线为与市政给水干管的交接处。室外排水与室内排水的界线为室内出水管第一个检查井，或建筑物外墙皮以外3m处。室外排水与城市市政排水管的界线为与市政排水干管的交接处的检查井。 §4给水排水工程预算1.室内给水管道工程量计算计算给水管道安装长度时，要将钢管、铸铁管及钢管中的镀锌管、非镀锌管分开计算。为了便于以后计算刷油工程量，要将各种管材的管道按埋地、走地沟、明装分开计算。（1）水平管道的长度要尽量按平面图上所注尺寸计算。竖直管道按系统图或标准图、安装大样图计算。（2）计算各种规格管道长度时，要注意管道安装的变径点。变径位置一般在三通处。（3）为了清楚地算出和复核各部分管道长度，计算给水管道延长米时，给水立管要编号。一.室内给排水工程管道安装工程量计算 §4给水排水工程预算2.室内排水管道工程量计算计算室内排水管道安装工程量时，首先弄清卫生器具成组安装中包括了哪部分排水管道，然后按排水立管的编号或排出管的编号顺序，先计算各排出管、立管长度，再计算各立管或排出管上的横管、横支管、立支管的长度。（1）排出管安装长度的计算排出管的安装长度应计算至室外第一个检查井。 §4给水排水工程预算（2）排水立管的安装长度计算排水立管的安装长度计算方法是先看立管有无变径。当有变径时，先确定变径点的位置，然后按排水系统图上的标高计算各段立管的长度。（3）排水横支管及横管的长度排水横管的长度应按平面图上所标注的尺寸进行计算，或直接从平面图上度量。对于横支管长度，平面图不一定能准确地反映出来，因此，应按卫生器具安装详图或标准图上的尺寸计算。 §4给水排水工程预算（4）排水立支管的安装长度计算排水立支管是指卫生器具下面除去卫生器具成组安装已包括的排水管部分所剩余的排水短立管的长度。排水立支管的长度应按其上下端高差计算，即按卫生器具与排水管道分界点处的标高与排水横管标高的差进行计算。 §4给水排水工程预算3.套管的制作与安装工程量给排水工程中管道在穿越建筑物基础、楼板、墙体时，应设置套管。钢管穿越建筑物基础、防水墙体顶板时，应做防水套管，其直径应比管道的公称直径大两个号，执行第六册《工业管道工程》第八章相应的子目。计量单位为“个”。钢管穿越楼板时，应设置钢套管，其直径应比管道的公称直径大两个号，套管顶部高出地面20mm，套管底部与楼板底面相平，套管与管道之间填封密封膏。钢套管的制作与安装计量单位为“个”。 §4给水排水工程预算穿越墙体及楼板的镀锌铁皮套管，其安装费已包括在管道安装定额中，不得另行计算，其制作以“个”为计量单位。4.法兰的安装法兰安装的工程量应按其不同材质、连接方式和公称直径，分别以“副”为计量单位。法兰的材质主要有碳钢法兰和铸铁法兰两种。法兰与管道的连接方式主要有焊接连接和螺纹连接两种。 §4给水排水工程预算5.各种伸缩器的制作与安装均以“个”为计量单位。方形伸缩器的两臂，按臂长的两倍合并在管道安装长度内计算。 §4给水排水工程预算6.管道冲洗、消毒、压力试验均按管道公称直径分档，以长度“米”为计量单位，不得扣除阀门、管件所占长度。管道安装项目中已包括了压力试验，一般不得执行该项目。只有当遇到特殊情况，停工时间较长后再进行安装，或有特殊要求需进行二次打压试验时，才可执行该项目。7.除锈刷油执行第十一册《刷油、防腐蚀、绝热工程》定额。 §4给水排水工程预算二.管道支架的制作与安装工程量管道支架的制作与安装只需计算室内给水管支架的制作与安装，因为铸铁排水管、雨水管、塑料排水管的安装定额均已包括了管卡、托架、吊架等支架的制作与安装。管道支架的计量单位为千克（kg）。计算管道支架的制作与安装重量时，首先要弄清支架架设的部位（支架的种类），各类支架的数量，以及每个支架的重量。 §4给水排水工程预算1.支架数量的计算支架的个数=某规格的管道长度÷该规格管道支架的间距计算的得数有小数时就进1取整。2.管道支架的间距管道支架的间距可根据管道的公称直径、是否保温按1.5m、3m、6m计算，具体可参照《给水排水管道工程施工及验收规范》及相关标准图集确定。 §4给水排水工程预算三.阀门、栓类的安装工程量（1）各类阀门的安装不论型号如何，均以其连接方式和规格大小的不同分档次，以“个”为计量单位。阀门与管道的连接方式有螺纹连接和法兰连接两种。（2）法兰阀（带短管）安装，如接口材料不同时，可做调整。各类阀门安装子目的定额基价中均未计入阀门本身的价格，应按定额含量将不同阀门的主材价值计入定额预算价格内。 §4给水排水工程预算（3）自动排气阀安装定额中已包括了支架的制作与安装，不得另行计算。（4）浮球阀定额中已包括了连杆及浮球的安装，不得另行计算。（5）浮标液面计、水位标尺是按国标编制的，如设计与国标不同时，可做调整。（6）室内消火栓不论明装、暗装、半暗装，按不同的公称直径，以“套”为计量单位，执行第七册相应的子目。 §4给水排水工程预算四.减压器具、水表组成的安装工程量（1）如减压阀、疏水器设计组成与定额的组成不同时，阀门和压力表数量可按设计用量进行调整，其余不变。（2）水表的组成与安装计量单位为“个”。按其连接方式和公称直径分档。水表的安装，预算定额中已包括了阀门、止回阀和旁通管价格，如实际组成与标准图集不同时，阀门、止回阀可按实调整，其余不变。 §4给水排水工程预算五.卫生器具的制作与安装工程量1.盆类的安装包括浴盆、妇女净身盆、洗脸盆、洗手盆、洗涤盆和化验盆等，一律按所用冷水、热水、盆的材质的不同分档次，以“组”或者“10组”为计量单位。（1）浴盆的安装给水（冷水、热水）的分界点为水平管与支管的交接处，水平管的安装高度为750mm。若水平管的设计高度与标准图不符时，则需增加引下（上）管。该引下（上）管的长度计入室内给水管道的安装中。排水的分界点为排水管的存水弯处。 §4给水排水工程预算浴盆的未计价材料包括浴盆本体、冷热水嘴或冷热水混合水嘴、排水配件、蛇形管带弯喷头、喷头卡架或喷头挂钩等。浴盆支架及浴盆周边的砌砖、粘贴的瓷砖，应执行土建定额。 §4给水排水工程预算（2）妇女净身盆的安装分界点的划分同浴盆，水平管的安装高度为250mm。妇女净身盆的未计价材料包括净身盆本体、水嘴、冲洗喷头铜活件、排水配件（存水弯、排水直管）等。（3）洗脸盆、洗手盆的安装分界点的划分方法同浴盆，水平管的安装高度为530mm。洗脸盆、洗手盆的未计价材料包括盆具、开关铜活及排水配件、铜活等。 §4给水排水工程预算（4）洗涤盆、污水盆的安装分界点的划分方法同浴盆，水平管的安装高度为900mm。安装工作包括上下水管的连接、试水，安装洗涤盆、盆托架，不包括地漏的安装。洗涤盆、污水盆的未计价材料包括盆体、开关（水嘴）、排水弯管等。 §4给水排水工程预算2.器具类的安装器具类的安装包括淋浴器、大便器、小便器、小便槽冲洗管的安装等内容。（1）淋浴器的安装给水（冷水、热水）的分界点为水平管与支管的交接处，水平管的安装高度为1000mm。若水平管的设计高度与标准图不符时，则需增加引上管，该引上管的长度计入室内给水管道的安装中。 §4给水排水工程预算（2）大便器、小便器的安装大便器、小便器均以“套”为计量单位。小便槽冲洗管以“10米”为计量单位。①蹲式大便器以冲洗设备分档。②坐式大便器安装的分界点同蹲式大便器，其水平管的安装高度为250mm。③小便器的安装分界点同大便器，其水平管的高度为1200mm，自动冲洗水箱的水平管为2000mm。 §4给水排水工程预算六.小型容器的制作与安装工程量小型容器的制作与安装主要包括各类水箱的制作与安装，但对于卫生器具上的水箱只有制作，其安装包括在卫生器具安装中。1.钢板水箱的制作钢板水箱制作的工程量计算，应按水箱的不同形式（圆形或矩形），区别每个水箱的重量，分别以千克（kg）为计量单位。大、小便槽冲洗水箱制作的工程量，应按大便槽或小便槽进行区别，分别以千克(kg)为计量单位。 §4给水排水工程预算2.钢板水箱的安装钢板水箱安装的工程量，应按圆形水箱或矩形水箱，及水箱总容积（m3）进行区别，分别以“个”为计量单位。各种水箱连接管的安装，在水箱制作与安装项目中均未包括，应执行相应的管道安装项目。 §4给水排水工程预算七.室外给排水管道工程量计算1.管道安装工程量计算①室外给排水管道安装工程量，按施工图所示管道中心线长度，以“米”为计量单位，不扣除阀门、管道连接件等所占长度。②室外给排水管道安装工程量计算时，要区别管道材质、品种、管径大小、接口连接方式，分别计算。③室外铸铁给水管道的安装已包括了接头零件的安装，但接头零件的价格应按设计数量另行计算。 §4给水排水工程预算2.阀门、水表安装的工程量计算与室内的计算相同。3.检查井、化粪池等排水构筑物按当地土建定额执行。4.室外给排水管道土方量计算按当地土建定额执行。 §4给水排水工程预算（1）管道沟槽挖方量的计算计算管沟挖方量时，因各种检查井和排水管道接口处的加宽，而多挖的土石方工程量不得增加；但铸铁给水管道接口处操作坑的土方工程量应增加，可按全部给水管沟土方量的2.5%计算增加量。（2）管道沟槽填方量的计算DN500以下的管道沟槽回填方量不扣除管道及构筑物所占的体积。DN500以上的管道沟槽回填方量应扣除管道及构筑物所占的体积。 §4给水排水工程预算Thankyouforyourattention！
