安防监控系统调试运行实验指导书v.doc

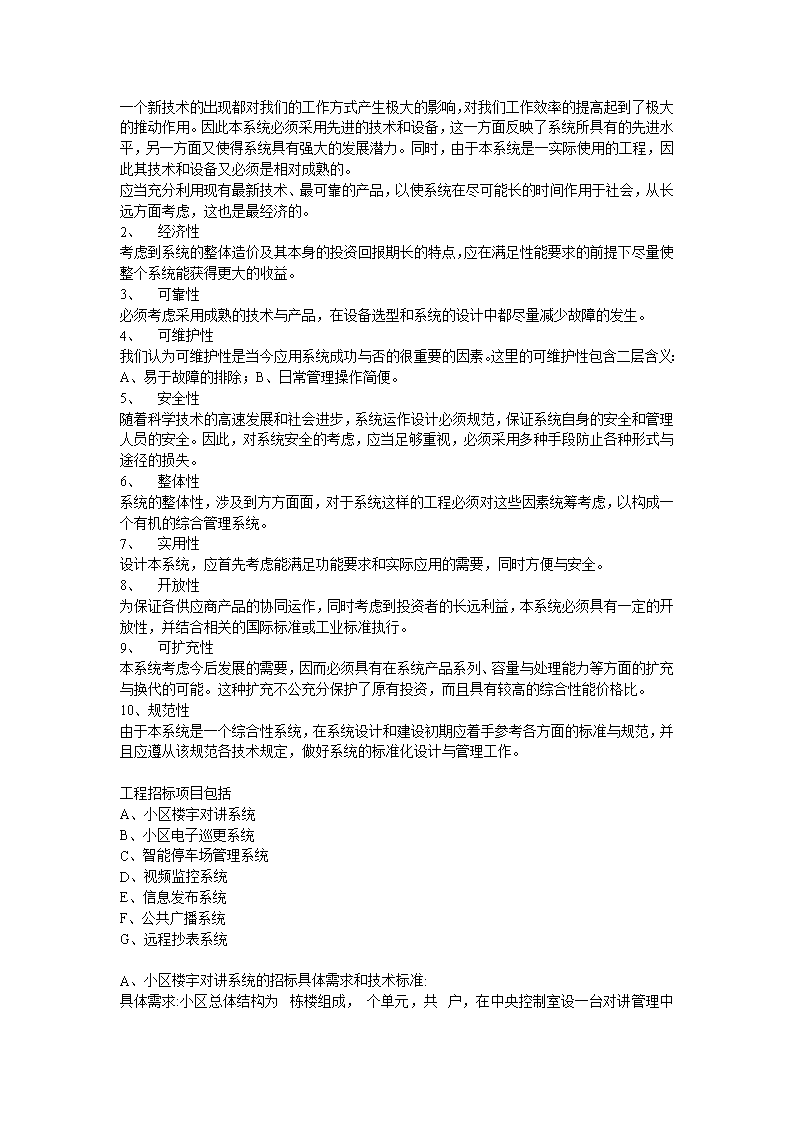

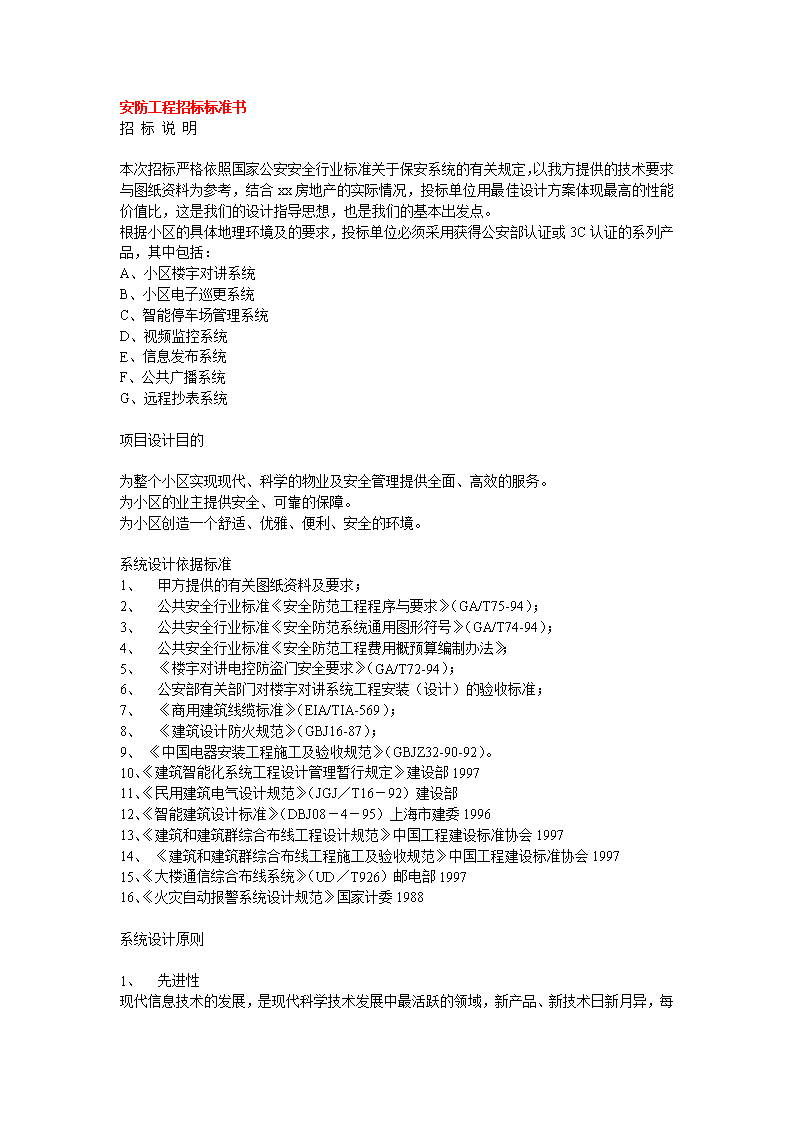

安防工程招标标准书招标说明本次招标严格依照国家公安安全行业标准关于保安系统的有关规定，以我方提供的技术要求与图纸资料为参考，结合xx房地产的实际情况，投标单位用最佳设计方案体现最高的性能价值比，这是我们的设计指导思想，也是我们的基本出发点。根据小区的具体地理环境及的要求，投标单位必须采用获得公安部认证或3C认证的系列产品，其中包括：A、小区楼宇对讲系统B、小区电子巡更系统C、智能停车场管理系统D、视频监控系统E、信息发布系统F、公共广播系统G、远程抄表系统项目设计目的为整个小区实现现代、科学的物业及安全管理提供全面、高效的服务。为小区的业主提供安全、可靠的保障。为小区创造一个舒适、优雅、便利、安全的环境。系统设计依据标准1、  甲方提供的有关图纸资料及要求；2、  公共安全行业标准《安全防范工程程序与要求》（GA/T75-94）；3、  公共安全行业标准《安全防范系统通用图形符号》（GA/T74-94）；4、  公共安全行业标准《安全防范工程费用概预算编制办法》；5、  《楼宇对讲电控防盗门安全要求》（GA/T72-94）；6、  公安部有关部门对楼宇对讲系统工程安装（设计）的验收标准；7、  《商用建筑线缆标准》（EIA/TIA-569）；8、  《建筑设计防火规范》（GBJ16-87）；9、《中国电器安装工程施工及验收规范》（GBJZ32-90-92）。10、《建筑智能化系统工程设计管理暂行规定》建设部199711、《民用建筑电气设计规范》（JGJ／T16－92）建设部12、《智能建筑设计标准》（DBJ08－4－95）上海市建委199613、《建筑和建筑群综合布线工程设计规范》中国工程建设标准协会199714、《建筑和建筑群综合布线工程施工及验收规范》中国工程建设标准协会199715、《大楼通信综合布线系统》（UD／T926）邮电部199716、《火灾自动报警系统设计规范》国家计委1988系统设计原则1、  先进性 现代信息技术的发展，是现代科学技术发展中最活跃的领域，新产品、新技术日新月异，每一个新技术的出现都对我们的工作方式产生极大的影响，对我们工作效率的提高起到了极大的推动作用。因此本系统必须采用先进的技术和设备，这一方面反映了系统所具有的先进水平，另一方面又使得系统具有强大的发展潜力。同时，由于本系统是一实际使用的工程，因此其技术和设备又必须是相对成熟的。应当充分利用现有最新技术、最可靠的产品，以使系统在尽可能长的时间作用于社会，从长远方面考虑，这也是最经济的。2、  经济性考虑到系统的整体造价及其本身的投资回报期长的特点，应在满足性能要求的前提下尽量使整个系统能获得更大的收益。3、  可靠性必须考虑采用成熟的技术与产品，在设备选型和系统的设计中都尽量减少故障的发生。4、  可维护性我们认为可维护性是当今应用系统成功与否的很重要的因素。这里的可维护性包含二层含义：A、易于故障的排除；B、日常管理操作简便。5、  安全性随着科学技术的高速发展和社会进步，系统运作设计必须规范，保证系统自身的安全和管理人员的安全。因此，对系统安全的考虑，应当足够重视，必须采用多种手段防止各种形式与途径的损失。6、  整体性系统的整体性，涉及到方方面面，对于系统这样的工程必须对这些因素统筹考虑，以构成一个有机的综合管理系统。7、  实用性设计本系统，应首先考虑能满足功能要求和实际应用的需要，同时方便与安全。8、  开放性为保证各供应商产品的协同运作，同时考虑到投资者的长远利益，本系统必须具有一定的开放性，并结合相关的国际标准或工业标准执行。9、  可扩充性本系统考虑今后发展的需要，因而必须具有在系统产品系列、容量与处理能力等方面的扩充与换代的可能。这种扩充不公充分保护了原有投资，而且具有较高的综合性能价格比。10、规范性由于本系统是一个综合性系统，在系统设计和建设初期应着手参考各方面的标准与规范，并且应遵从该规范各技术规定，做好系统的标准化设计与管理工作。工程招标项目包括A、小区楼宇对讲系统B、小区电子巡更系统C、智能停车场管理系统D、视频监控系统E、信息发布系统F、公共广播系统G、远程抄表系统A、小区楼宇对讲系统的招标具体需求和技术标准:具体需求:小区总体结构为 栋楼组成，个单元，共  户，在中央控制室设一台对讲管理中心机作为对讲系统中心，对整个对讲系统进行集中管理和控制。我们对小区各单元门口主机采用可视对讲门口主机,住户室内安装可视对讲分机。技术要求:1、对讲管理中心a、通过信号转换器能将小区内的所在单元系统连接到管理中心，进行联网管理；b、最大容量为：可以连接88个单元系统（即88个单元门主机）以上；c、可以进行三方通话，可以转接住户（分机）之间的呼叫，实现三方通话；d、可监视住宅楼大门前的人员出入情况；e、可遥控打开住宅楼入口的大门电锁；f、中英文操作键盘，LED显示；g、联接电脑、打印机、进行安防信息管理。技术参数：最大容量：≥88台门口机  交流电压：AC220V静态电流：<500mA     输出功率：≥5mW通话时间：约3分钟    交流电压：AC220V视频输入：75ΩBNC接口 2、可视门口直按式对讲主机a、最大容量可以连接220户；b、具有联网功能；c、能循环储存16组报警地址信息，并随时打印报警记录数据.d、安装布线简单，通话内容保密；e、电话功能、多警种自动报警功能、报警转移功能、留言功能；技术参数：最大容量：220户      直流电压：DC15V静态电流：200mA     通话时间：约3分钟输出功率：≥100mW    主线线径要求：1mm2以上3、黑白可视分机a、外型新颖、豪华；b、待机时，任何时间按监视键，都能观看门口机前的情况，再按一次关闭显示；c、待机时，任何时间拿起听筒，都可与门口机对讲；d、主机或门口机叫通室内机时，室内机会以发出电子铃声并启动显示屏显示访客影像，摘机可进行通话，按开锁键可开启电控锁（呼叫对讲时有效）；e、任何情况下按报警键都可报警到管理中心。4、系统电源a、交流电源220V±10%；b、最大电流1A；c、环境温度-30℃~+55℃；d、蓄电池6V-4AH； e、湿度45%~95%；f、直流输出电压力2-13.4V。B、小区电子巡更系统具体需求:在确定巡更线路设置个巡更检测点，个由IC卡读卡机作为巡更签到巡更器，系统软件支持编排巡更班次、时间间隔、线路走向，能有效地管理巡更员巡视活动，软件设定巡更时间要求、线路要求、次数要求，通过发行巡更点、巡更器，记录巡更员身份、编号，并授予有效巡更活动读卡权限。控制中心时可连接电脑下载所有数据，整理、存档,采集回来的数据，系统可自动生成分类记录、报表，并打印。技术要求:1、巡更器可显示四行文字，每行不少于6个汉字或12个英文字母。电池符号为空时，每半小时自动显示一次及报警二次，提示电量不足。2、30个以上巡更事件中文记录中文显示，112-64点阵，可显示四行汉字。3、可以设置30个以上巡更人员独立档案便于查询。4、储存容量1MB，可储存10000条巡更记录。可以方便的查询到人员、路线、地点、事件、时间具体情况。5、可以设置30条巡更线路可以编辑每条巡更线路，按指定路线顺序巡更。每条巡更线路及巡更点都可以设置时间限制和位置顺序。6、独有的巡更机编号设置可以方便自如的设置8位巡更的编号。7、独有的读卡状态提示读卡及待机时间可以自由设定。有效卡和非法卡中文提示。读卡成功后自动进入事件选择。C、  智能停车场管理系统具体需求：本系统由视频抓拍对比系统和IC卡停车管理系统组成智能停车场管理系统,彩色摄像机安装在进出道口，车辆进场读卡时，摄下车辆图像，经电脑处理，将车主所持卡的信息一并存入电脑数据库。当车辆出场时，摄像系统再次工作，摄下出场车辆，调出进场时的图像，同时显示在计算机屏幕上确认，有效防止车辆被盗。常驻车、月保车、临时车进出场图像均有保存，以备查询时所用。本图像识别系统配合感应式射频卡停车场电脑管理系统，形成一个完整的停车场管理体系，全套系统采用计算机网络控制出入口配置IC卡读卡机，该卡可在100mm的距离内完成通讯。整个系统选配图像对比系统实现对临时车辆的安全管理。车的管理主要着眼于两点，首先系统应能方便业主车辆的出入，使业主可以不下车读卡就可以完成身份识别和停车扣费，其次系统应能准确判断入场车辆是否已经交纳当月的车位租金。临时车辆的收费是按停车时间计算的.配车辆传感器，使具有“车过自动落闸”“防砸车”或“冲闸自动抬杆”功能业主车：业主可根据需要选配月租卡或储值卡月租卡可以按月或天数设置车辆出入停车场的有效时间，超期后的月租卡必须重新授权入场权限，否则该卡即失去出入场的权利储值卡则需预先存入一定的金额，系统根据其出入场次数与时间自动扣款，储值卡可随时充值 如在进出场过程中，储值卡金额不足或月卡过期，系统将以语音提示和电子屏显的方式指导业主完成相应的操作。临时车：进场车辆经系统确认后，入口读卡机自动出卡，同时读卡机自动读取该卡信息，并启动图像对比系统完成对车牌号与车辆图像的拍摄，摄像后道闸自行启动，准许该车入场。使用方便快捷。能准确地区分自有车辆、外来车辆和特殊车辆。技术要求:自动道闸技术参数                       *机箱类型：外观可选 *长　　度：0～6米 *升降时间：1.5～6秒可选 *工作原理：蜗轮力矩传动 *通讯协议：RS485接口或地感检测保护装置 *使用环境温度：-35度-+80度 *工作相对湿度：<95%            *工作电源：AC220V电机功率：<500W *适用温度：-30℃～+85℃出入口机柜技术参数 *机箱类型：标准型 *通讯协议：RS485/422 *通讯距离：1200M *箱体尺寸：L:440×W:460×H:1300mm             *工作电源：开关电源DC12V/24V *适用温度：-35℃～+85℃ *适用湿度：10%～+95% *读卡距离：10～15CM *支持卡片：EMID/RFIC *读卡时间：≤10msD、  视频监控系统项目需求: 技术要求1、  投标者提供的系统和系统设备必须是稳定的、先进的、易维护及可扩展的，要求所采用的网络摄像机必须通过公安部检测和有生产许可证的，其控制系统是可扩展及进行二次开发。2、  具有断电/通电的续传功能，解决摄像机断电/通电后死机或手动启动现象。3、  具有网络监控功能：在任一电脑上，授权后可通过网络对任一视频点情况进行监控。4、摄像机内嵌入多媒体网关，前端设备不需增加任何辅助设备，可直接将ADSL的RJ45插头插到摄像机上进行远程监控，无需任何的设置，“即插即用”，直接连通控制。5、   防止网络风暴和网络阻塞功能：要求多人同时监看及录像，采用多路视频流媒体单播的方式进行视频传输，每一台网络视频设备硬件支持在同一时刻可支持多达8路的视频流的跨网段传输.a)  要求系统支持自适应速率控制：根据网路带宽的实际变化，调整输出码流，使得用户获得与当前网络带宽相匹配的图像质量，提高系统的健壮性和适应性；要求网络数字摄像机根据网络情况具备降帧增帧功能.帧数由0—25帧/秒可调.并且图像画质可调。b)  网络数字摄像机具备断电、断线自动恢复续传功能，使的系统更稳定。c)  密码保护功能：采取密码授权方式保护系统设置，防止无授权者进入文件或修改系统。d)  系统锁定功能：系统在无人操作经过所设置时间后自动锁定，所有操作无效，只有重新输入密码后，才能继续操作（与windows屏保功能相似）。e)  录像管理功能：要求整个系统的后台无人自动录像功能，可实现定时、分时自动录像，具有任意控制点定时连续录像、手动录像。可预置录像，方便准确。f)  网络控制功能：适用于现有网络，传输监听场面的音视频信号和传送监看室音频信号，保证传输的速度和传输质量；如需要可以授权控制云台镜头，可扩展多级控制，设置网络客户的使用权限，支持多服务器，多客户端，支持客户控制权限自动争议管理功能。g)  系统自检功能：视频源丢失时自动报警。h)  硬盘空间提示：主界面上指示有硬盘资源占用情况。i)  图像回放功能：每路２５帧／秒回放，可扩大到满屏，支持多画面回放，采取正反向播放等。j)  视屏检索功能：按照文件、日期、时间、监控点、存储量等进行检索。k)  录像备份功能：支持多种方式备份（扩展硬盘阵列、ＣＤ－ＲＷ刻录盘等）。l)  多任务同时工作：监控、录像、回放、远程网络传输可同时进行，互不影响。网络数字摄像机采用网络数字摄像机产品，外形美观、静噪且具有独立的IP地址、自带云台镜头控制单元、只有一条五类双绞线和电源线引线的数字摄像设备。可以灵活移动，直接插到网络信息点即可进行高性能数字图像/声音的采集和传输的高性能数字化IP产品。摄像器件:1/3英寸CCD传感器 480线最小照度:0.5Lux(F1.4、3000K)视频压缩格式：MPEG4、H.264、M-JPEG-N图像大小：(320X240)1~25帧/秒可调 (640X480)1~25帧/秒可调数据流量：8～20Kbits/帧320X240） 30～80Kbits/帧（640X480）远程传输：ISDN xDSLVPN DDNE1微波等传输协议：TCP/IP UDP/IP HTTPWEB服务：内置WEBServer服务镜头安装方式:CS图像延时：小于500ms电源:直流12V±5％网络接口：拥有独立的IP地址，提供标准10M/100M自适应网络接口。控制接口：可选配件包括配套的数字化云台，可适用于交流24V轻型云台和直流9V电动镜头的控制。报警接口：提供2路报警输入接口、2路报警输出接口和1路USB1.1接口，可连接各种报警传感器、联动报警设备和其他扩展控制设备(用户需选购通用接口连接电缆)。系统设置接口:通过RS232接口对设备参数进行设置。控制接口协议: 嵌入了Pelco_D控制协议部分内容，可完成云台上下左右和镜头控制，使用控制接口输出，可以控制快球的上、下、左、右、自动扫描和镜头的光圈、焦距、聚焦等。接口为MiniDin9芯插座。摄像机内嵌软件：内置LINUX操作系统和媒体网管服务软件E、网络数字化一体球网络数字化一体球要求体积小，摄像机隐蔽性好，外形美观、静噪且具有独立的IP地址、自带云台镜头控制单元、只有一条五类双绞线和电源线引线的数字摄像设备。它可以灵活移动，直接插到网络信息点即可进行高性能数字图像/声音的采集和传输的高性能数字化IP产品。要求网络数字化一体球具有如下特点：               l  数字一体化球在进行高品质图像/声音采集、传输的同时，摄像机、云台的任何转动均不能被发现，具有很好的隐蔽性。l  数字一体化球具有自身录像功能，因网络的故障而导致网络系瘫痪时，数字一体化球可以自动启动自身录像功能，从而有效的保护现场信息。l  美观漂亮并且安全：与枪式云台相比，由于其造型美观，安装在室内美观漂亮。此外，由于数字一体化球的摄像系统均在球形护罩中，其摄像系统的隐蔽性好，不易遭到破坏。l  安装方便：只需将数字一体化球固定架安装在墙上，将五类双绞线直接插到网络信息点即可使用，且无需外接解码器即可通过软件对云台、镜头的姿态进行控制。l  数字一体化球的数字信息编码采用MEPG4，录像格式采用通用或专用MEPG4格式。摄像器件:1/3英寸CCD传感器 480线一体机变焦倍数:光学变焦10倍,电子变焦22倍最小照度:0.5Lux(F1.4、3000K)视频压缩格式：MPEG4、H.264、M-JPEG-N音频压缩方式：G.726ADPCM图像大小：(320X240)1~25帧/秒可调 (640X480)1~25帧/秒可调数据流量：8～20Kbits/帧320X240） 30～80Kbits/帧（640X480）远程传输：ISDN xDSLVPN DDNE1微波等传输协议：TCP/IP UDP/IP HTTPWEB服务：内置WEBServer服务云台转动角度:水平0-355度 垂直0-90度旋转速度:预置位120度/秒预置位:64个图像延时：小于200ms电源:直流12V±5％镜头控制：光圈、焦距、变焦均可通过总控计算机控制。云台控制：方位角、俯仰角可通过总控计算机控制。两路报警输入、两路联动输出接口：RJ45双绞线网络接口、通用串口、USB接口全方位监控，无死角控制接口协议:嵌入了Pelco_D控制协议部分内容，可完成云台上下左右和镜头控制，使用控制接口输出，可以控制快球的上、下、左、右、自动扫描和镜头的光圈、焦距、聚焦等。接口为MiniDin9芯插座。网络数字化一体球内嵌软件：内置LINUX操作系统和媒体网管服务软件。监控中心配套要求名　称  技 术 规　格  数量  单位系统管理软件远程虚拟地址解析/管理/转发服务器平台软件       1  套 多媒体网关软件    1  套广域网运营商管理平台软件    1  套总控中心设备总控服务器  P42.4以上/512M/80G  1  台录像服务器  3.0G/1G/800G   1  中心交换机  华为3COM  1  台F、公共广播系统项目需求: 数码公共广播系统可以满足专业用户对公共广播系统的所有要求音频信号、控制信号和通讯全在数位域进行，将音频信号和控制信号集中在一条双绞线上传输，而且为将来的系统维护及系统工作的高可靠性提供了先决的优越条件，广播系统可通过PC进行设置、管理和操作，这样使安装调试及操作变得更简单、更方便。E、信息发布系统具体需求:(1)能顺序、选择或按时间表播放硬盘上的节目内容。(2)支持JPG、MPEG1、MPEG2、MP3、DVD、VCD等格式。(3)视频输入输出、音频输入输出(支持5.1输出)接口。(4)可用遥控器设置OSD电视屏幕菜单、DVD设置菜单、信息发布机的控制菜单。(5)按时间进行同步或用无线方式同步。(6)带有HD、DVD、CF、USB2.0接口G、远程抄表系统具体需求: 结合小区的实际情况( 栋楼，每栋楼 个单元，层，每层户，共 户)对小区各个住户进行水、电、煤气三表费用
