平庄西区5#烘炉煮炉试运行方案.doc

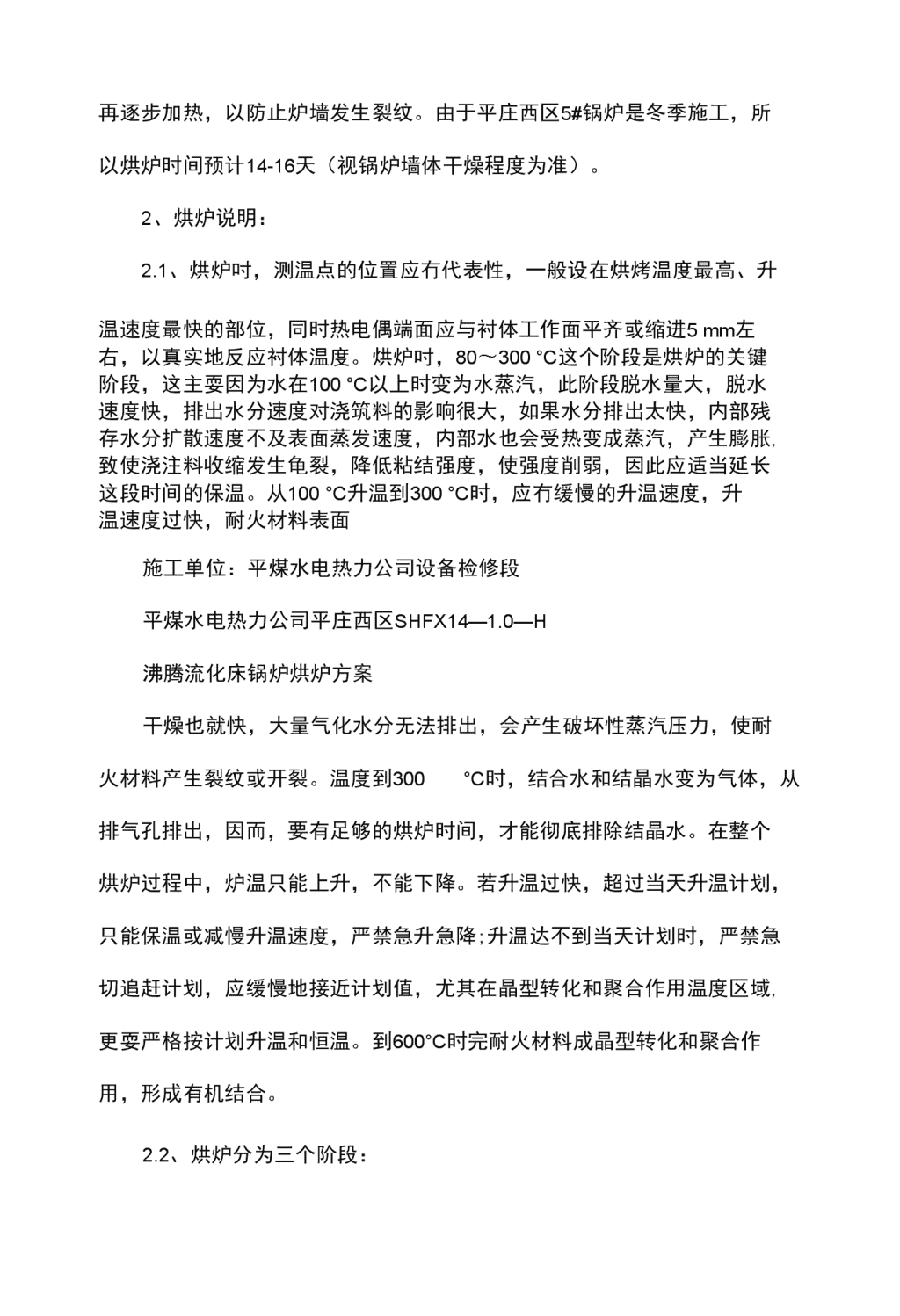

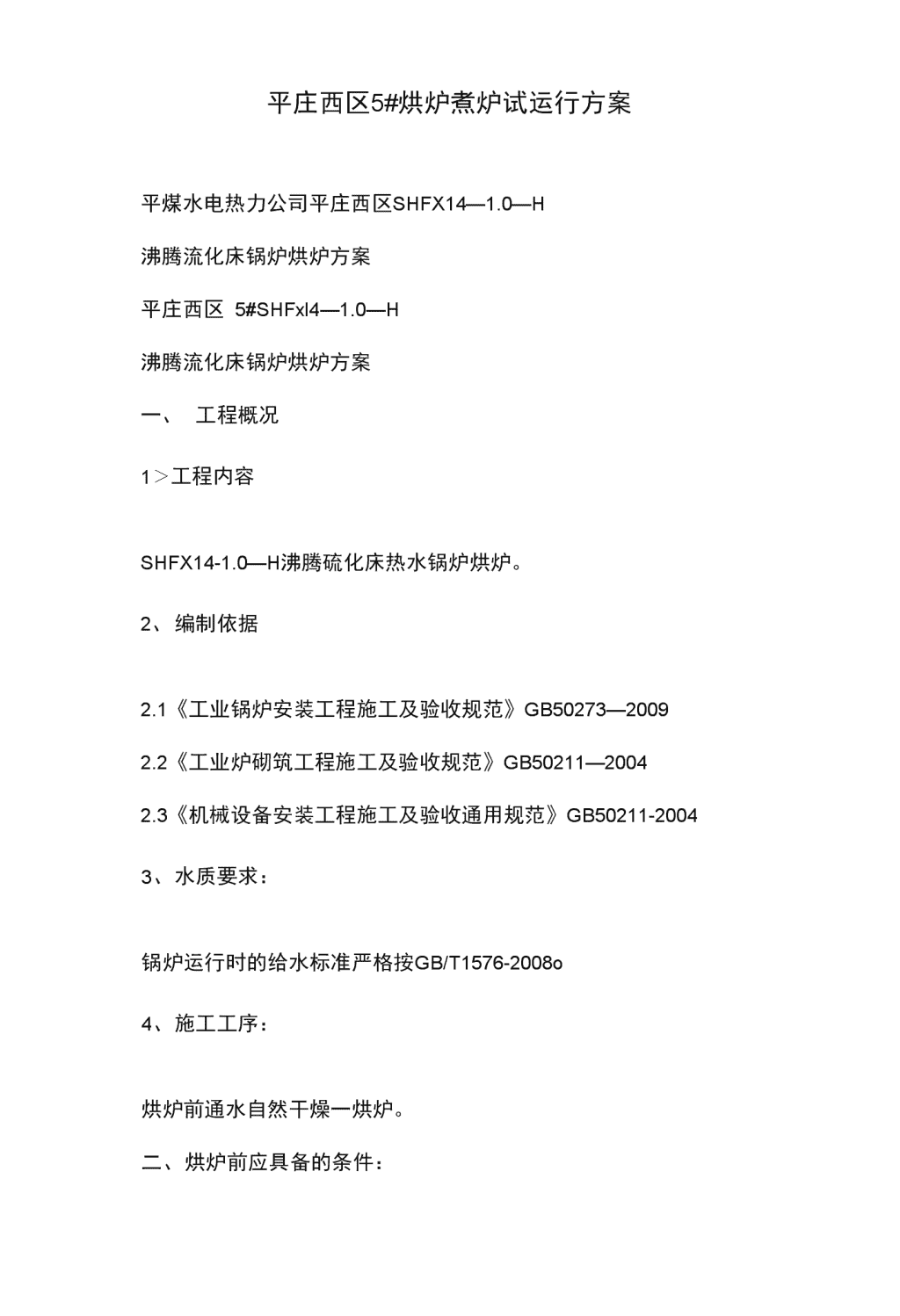

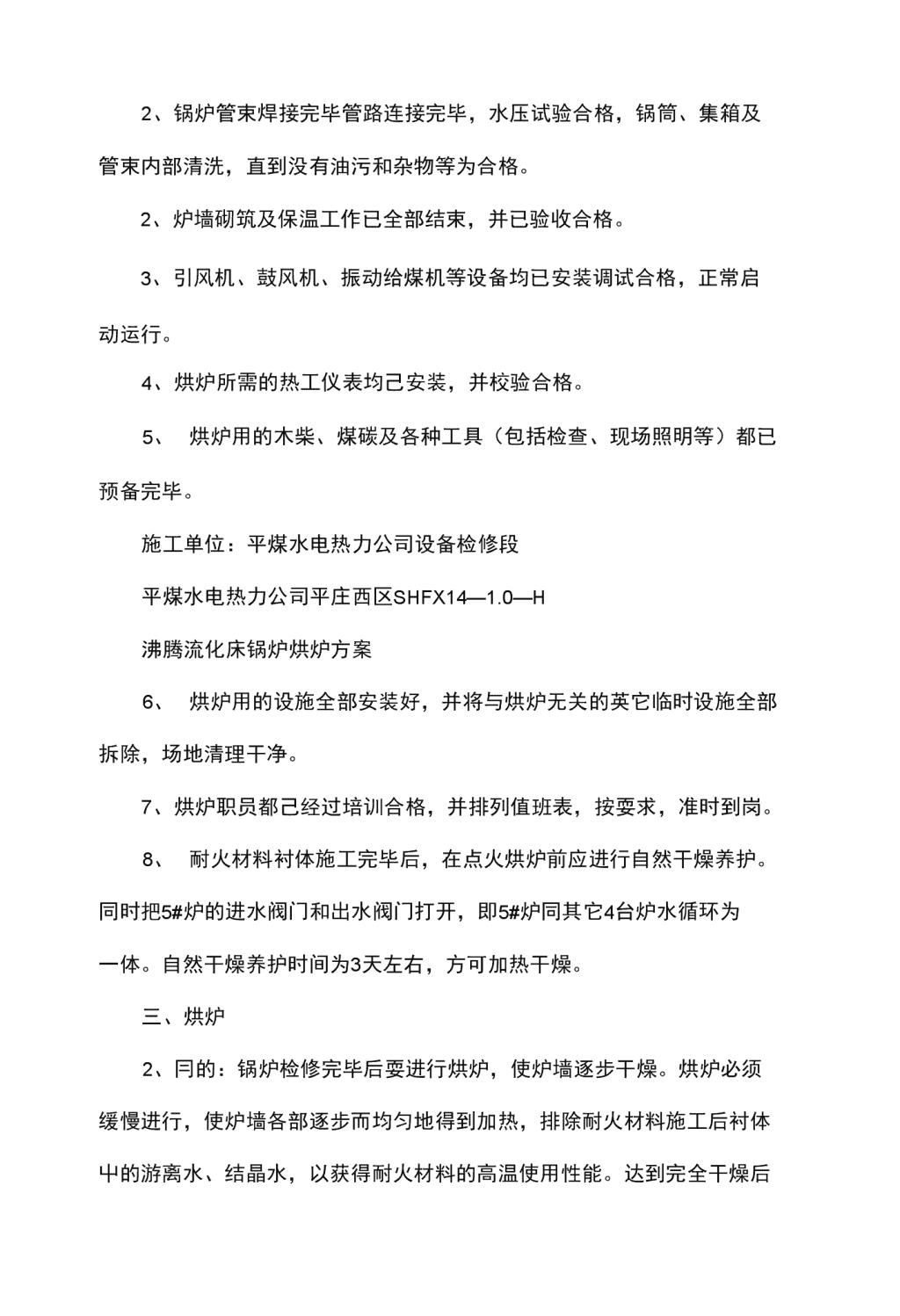

平庄西区5#烘炉煮炉试运行方案平煤水电热力公司平庄西区SHFX14—1.0—H沸腾流化床锅炉烘炉方案平庄西区5#SHFxl4—1.0—H沸腾流化床锅炉烘炉方案一、工程概况1＞工程内容SHFX14-1.0—H沸腾硫化床热水锅炉烘炉。2、编制依据2.1《工业锅炉安装工程施工及验收规范》GB50273—20092.2《工业炉砌筑工程施工及验收规范》GB50211—20042.3《机械设备安装工程施工及验收通用规范》GB50211-20043、水质要求：锅炉运行时的给水标准严格按GB/T1576-2008o4、施工工序：烘炉前通水自然干燥一烘炉。二、烘炉前应具备的条件： 2、锅炉管束焊接完毕管路连接完毕，水压试验合格，锅筒、集箱及管束内部清洗，直到没有油污和杂物等为合格。2、炉墙砌筑及保温工作已全部结束，并已验收合格。3、引风机、鼓风机、振动给煤机等设备均已安装调试合格，正常启动运行。4、烘炉所需的热工仪表均己安装，并校验合格。5、烘炉用的木柴、煤碳及各种工具（包括检查、现场照明等）都已预备完毕。施工单位：平煤水电热力公司设备检修段平煤水电热力公司平庄西区SHFX14—1.0—H沸腾流化床锅炉烘炉方案6、烘炉用的设施全部安装好，并将与烘炉无关的英它临时设施全部拆除，场地清理干净。7、烘炉职员都己经过培训合格，并排列值班表，按耍求，准时到岗。8、耐火材料衬体施工完毕后，在点火烘炉前应进行自然干燥养护。同时把5#炉的进水阀门和出水阀门打开，即5#炉同其它4台炉水循环为一体。自然干燥养护时间为3天左右，方可加热干燥。三、烘炉2、冃的：锅炉检修完毕后耍进行烘炉，使炉墙逐步干燥。烘炉必须缓慢进行，使炉墙各部逐步而均匀地得到加热，排除耐火材料施工后衬体屮的游离水、结晶水，以获得耐火材料的高温使用性能。达到完全干燥后 再逐步加热，以防止炉墙发生裂纹。由于平庄西区5#锅炉是冬季施工，所以烘炉时间预计14-16天（视锅炉墙体干燥程度为准）。2、烘炉说明：2.1、烘炉吋，测温点的位置应冇代表性，一般设在烘烤温度最高、升温速度最快的部位，同时热电偶端面应与衬体工作面平齐或缩进5mm左右，以真实地反应衬体温度。烘炉吋，80〜300°C这个阶段是烘炉的关键阶段，这主耍因为水在100°C以上时变为水蒸汽，此阶段脱水量大，脱水速度快，排出水分速度对浇筑料的影响很大，如果水分排出太快，内部残存水分扩散速度不及表面蒸发速度，内部水也会受热变成蒸汽，产生膨胀,致使浇注料收缩发生龟裂，降低粘结强度，使强度削弱，因此应适当延长这段时间的保温。从100°C升温到300°C时，应冇缓慢的升温速度，升温速度过快，耐火材料表面施工单位：平煤水电热力公司设备检修段平煤水电热力公司平庄西区SHFX14—1.0—H沸腾流化床锅炉烘炉方案干燥也就快，大量气化水分无法排出，会产生破坏性蒸汽压力，使耐火材料产生裂纹或开裂。温度到300°C时，结合水和结晶水变为气体，从排气孔排出，因而，要有足够的烘炉时间，才能彻底排除结晶水。在整个烘炉过程中，炉温只能上升，不能下降。若升温过快，超过当天升温计划，只能保温或减慢升温速度，严禁急升急降;升温达不到当天计划时，严禁急切追赶计划，应缓慢地接近计划值，尤其在晶型转化和聚合作用温度区域,更耍严格按计划升温和恒温。到600°C时完耐火材料成晶型转化和聚合作用，形成有机结合。2.2、烘炉分为三个阶段： 第一阶段常温至M0°C的烘炉，烘干游离水。第二阶段110°C至350°C的烘炉，烘干结晶水。此阶段烘炉时为了保证耐磨、耐火材料的安全，分为两个温度段烘炉:1)110°C至250°C;2)250°C至350°C第三阶段350°C至600°C的烘炉，使耐火材料完成晶型转化和聚合作用，形成有机结合。3、烘炉过程控制：3.1烘炉时可在布风板上铺一层溢流灰，木材放在料层Z上，用油棉纱或其它引燃物引火燃烧，火焰应在炉膛中部，燃烧应均匀连续，烘炉时间为14—16天。3.2并经常检查炉墙情况，不得有裂纹和凹凸产生。烘炉第一天温开不宜超过50°C,以后每天温升控制在15-20°C,后期烟气温度不应高于220°Co施工单位：平煤水电热力公司设备检修段平煤水电热力公司平庄西区SHFX14—1.0—H沸腾流化床锅炉烘炉方案3.3烘炉时把5#炉的进水阀门和出水阀门打开，即5#炉同其它4台炉水循环为一体。3.4烘炉使用火焰加热法。烘炉期间釆用自然通风，不开鼓、引风机，只将风机扌当板打开。为了防止烧坏风帽，预先在床上铺一层底料，底料厚度要盖住风帽，比风帽至少高出lOOmrm烘炉燃用木材，不要使火焰迫近潮湿的炉墙。木材火也需要逐步增强，避免急骤加热。燃用的木材中如有 钉子及其他铁件要事先去掉。燃烧木材的时间至少8天，方能更换用块煤加热(扔保持自然通风)。5—8天后可加大燃烧强度，关闭炉门，进行短时微小鼓风，10天后，可逐渐加入少量煤块，当布风板上全部形成小粒红炭，即可用给煤机给煤，进行沸腾燃烧，但此时应注意控制锅筒的压力。3.5当烘炉接近完成时，在燃烧室两侧墙屮部距布风板1.5—2m处取耐火砖、红砖的丁字交叉缝处的灰浆分析水份，其含水率应低于2.5%,或在燃烧室两侧中部距布风板1.5一2m处的红砖墙外表面向内100mm处温度达到50°C,并继续维持48小时，即可以为烘炉完毕。烘炉达到下列情况之一时为合格：1）用炉墙灰试验法时，当试样水份达到2.5%以下。2）炉墙外层砖缝的泥浆达到干燥，而且外墙温度均一。3）用测温法时，墙外表面向里100mm处温升达5°C以上，并继续维持48小时。四、烘炉曲线实际烘炉曲线用红笔绘制。施工单位：平煤水电热力公司设备检修段平煤水电热力公司平庄西区SHFX14—1.0—H沸腾流化床锅炉烘炉方案五、烘炉期间的安全措施2、非锅炉运行操作人员不得进行锅炉房，锅炉附近拉设安全警示带； 2、烘炉期间安排人员24小时值班，每班安排：「个熟练技工，2个辅助工，听从指挥，劳动保护佩戴齐全；3、做好现场保安工作，任何人不得随意开动设备及阀门；4、严格技术交底，使每个操作人员了解熟悉各个过程和步骤必须注意的事项，以免误操作，严格执行安全操作规程。编制人：刘训阳水电热力公司设备检修段2012年11月15H施工单位：平煤水电热力公司设备检修段
