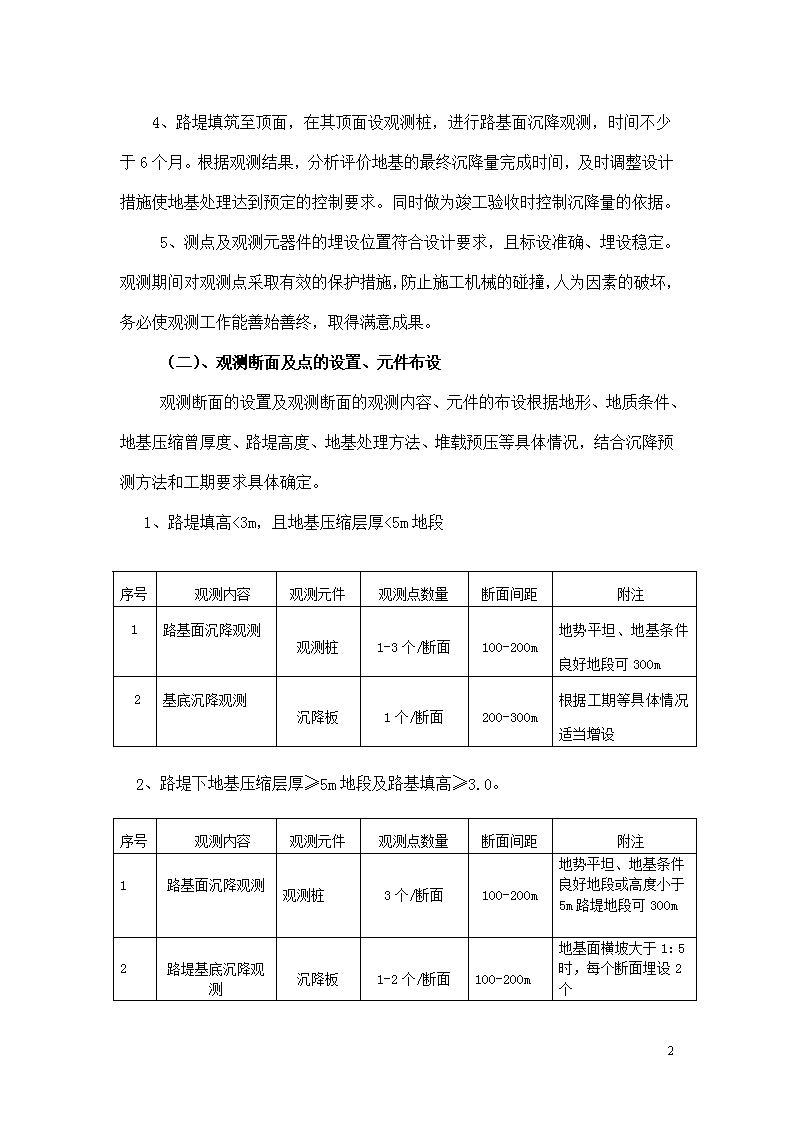

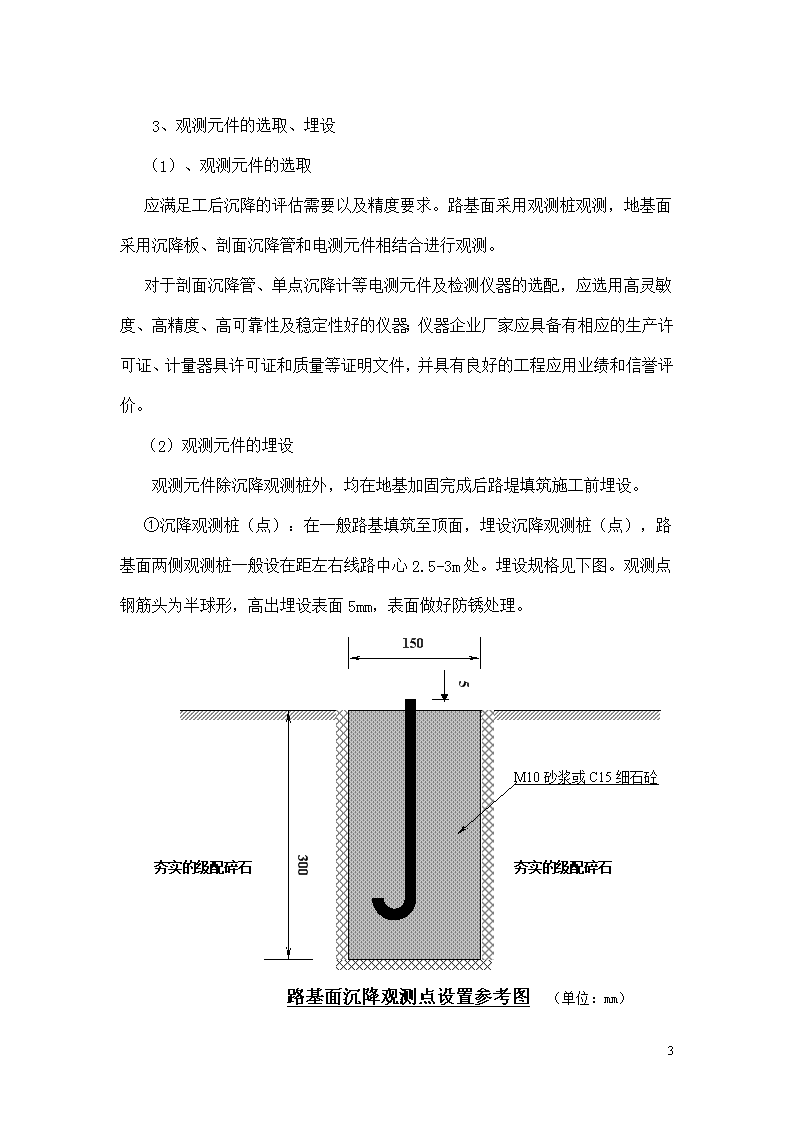

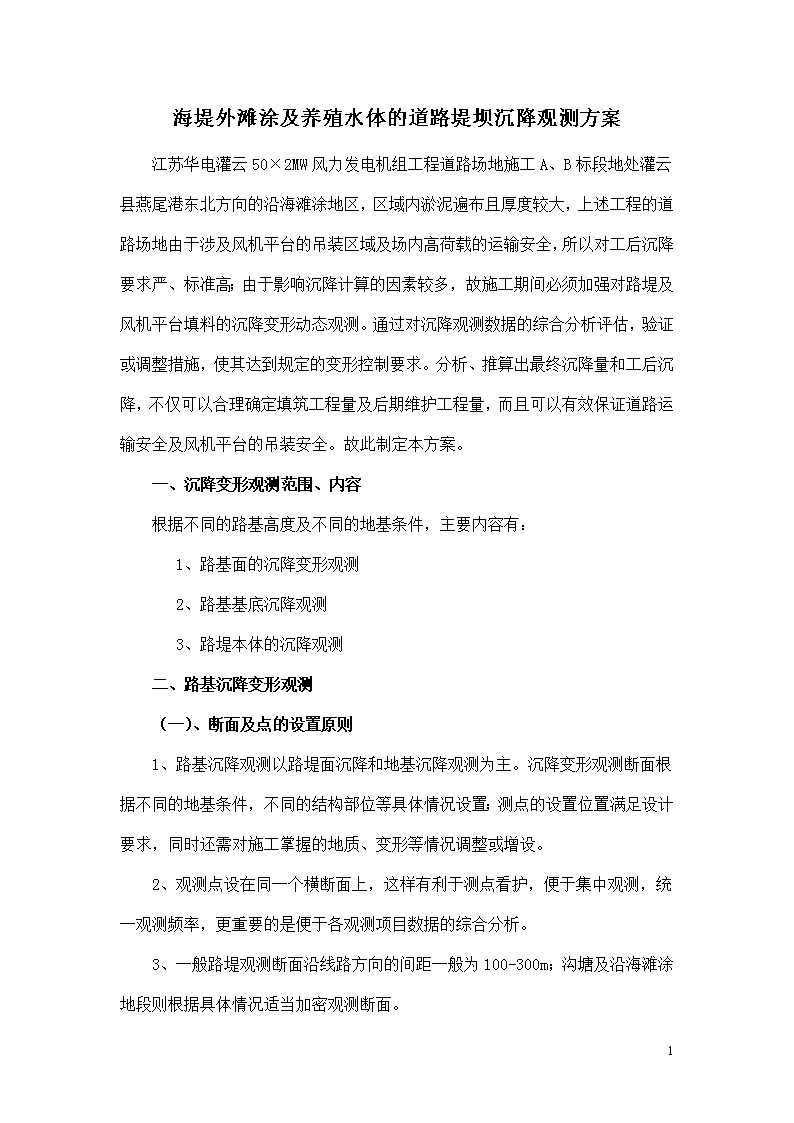

海堤外滩涂及养殖水体的道路堤坝沉降观测方案江苏华电灌云50×2MW风力发电机组工程道路场地施工A、B标段地处灌云县燕尾港东北方向的沿海滩涂地区，区域内淤泥遍布且厚度较大，上述工程的道路场地由于涉及风机平台的吊装区域及场内高荷载的运输安全，所以对工后沉降要求严、标准高；由于影响沉降计算的因素较多，故施工期间必须加强对路堤及风机平台填料的沉降变形动态观测。通过对沉降观测数据的综合分析评估，验证或调整措施，使其达到规定的变形控制要求。分析、推算出最终沉降量和工后沉降，不仅可以合理确定填筑工程量及后期维护工程量，而且可以有效保证道路运输安全及风机平台的吊装安全。故此制定本方案。一、沉降变形观测范围、内容根据不同的路基高度及不同的地基条件，主要内容有：1、路基面的沉降变形观测2、路基基底沉降观测3、路堤本体的沉降观测二、路基沉降变形观测（一）、断面及点的设置原则1、路基沉降观测以路堤面沉降和地基沉降观测为主。沉降变形观测断面根据不同的地基条件，不同的结构部位等具体情况设置；测点的设置位置满足设计要求，同时还需对施工掌握的地质、变形等情况调整或增设。2、观测点设在同一个横断面上，这样有利于测点看护，便于集中观测，统一观测频率，更重要的是便于各观测项目数据的综合分析。3、一般路堤观测断面沿线路方向的间距一般为100-300m；沟塘及沿海滩涂地段则根据具体情况适当加密观测断面。6 4、路堤填筑至顶面，在其顶面设观测桩，进行路基面沉降观测，时间不少于6个月。根据观测结果，分析评价地基的最终沉降量完成时间，及时调整设计措施使地基处理达到预定的控制要求。同时做为竣工验收时控制沉降量的依据。5、测点及观测元器件的埋设位置符合设计要求，且标设准确、埋设稳定。观测期间对观测点采取有效的保护措施，防止施工机械的碰撞，人为因素的破坏，务必使观测工作能善始善终，取得满意成果。（二）、观测断面及点的设置、元件布设观测断面的设置及观测断面的观测内容、元件的布设根据地形、地质条件、地基压缩曾厚度、路堤高度、地基处理方法、堆载预压等具体情况，结合沉降预测方法和工期要求具体确定。1、路堤填高<3m，且地基压缩层厚<5m地段序号观测内容观测元件观测点数量断面间距附注1路基面沉降观测观测桩1-3个/断面100-200m地势平坦、地基条件良好地段可300m2基底沉降观测沉降板1个/断面200-300m根据工期等具体情况适当增设2、路堤下地基压缩层厚≥5m地段及路基填高≥3.0。序号观测内容观测元件观测点数量断面间距附注1路基面沉降观测观测桩3个/断面100-200m地势平坦、地基条件良好地段或高度小于5m路堤地段可300m2路堤基底沉降观测沉降板1-2个/断面100-200m地基面横坡大于1：5时，每个断面埋设2个6 3、观测元件的选取、埋设（1）、观测元件的选取应满足工后沉降的评估需要以及精度要求。路基面采用观测桩观测，地基面采用沉降板、剖面沉降管和电测元件相结合进行观测。对于剖面沉降管、单点沉降计等电测元件及检测仪器的选配，应选用高灵敏度、高精度、高可靠性及稳定性好的仪器；仪器企业厂家应具备有相应的生产许可证、计量器具许可证和质量等证明文件，并具有良好的工程应用业绩和信誉评价。（2）观测元件的埋设观测元件除沉降观测桩外，均在地基加固完成后路堤填筑施工前埋设。①沉降观测桩（点）：在一般路基填筑至顶面，埋设沉降观测桩（点），路基面两侧观测桩一般设在距左右线路中心2.5-3m处。埋设规格见下图。观测点钢筋头为半球形，高出埋设表面5mm，表面做好防锈处理。1505M10砂浆或C15细石砼夯实的级配碎石夯实的级配碎石300路基面沉降观测点设置参考图（单位：mm）6 ②沉降板：由钢底板、金属测杆（φ40㎜厚壁镀锌铁管）及保护套管（直径不小于φ75㎜、壁厚不小于4㎜的硬PVC管）组成，钢底板尺寸为50㎝×50㎝，厚1㎝。其在不同的路段布置详见下图500-600沉降管填石路堤沉降板竹筏（排）基底满铺加固沿海滩涂地段石方路堤沉降观测方法示意图（单位：cm）250-300沉降管填石路堤机耕道或土埂沉降板竹筏（排）基底满铺加固河塘地段石方路堤沉降观测方法示意图（单位：cm）6 沉降板埋设在经过加固的竹排（筏）顶部或填石1m处的顶部，采用粒径≤10cm的级配碎石回填密实，再套上保护套管，保护套管略低于沉降板测杆，上口加盖封住管口，并在其周围填筑相应填料稳定保护套管，完成沉降板的埋设工作。采用水准仪按国家一等精密水准测量方法测量埋设就位的沉降板测杆杆顶标高作为初始读数，随着路基填筑施工逐渐接高沉降板测杆和保护套管，每次接长高度以1m为宜，接长前后测量杆顶标高变化量确定接高量。（3）每个工点观测断面及观测点的数量，埋设观测元件的种类、数量，由设计、施工、监理方在现场核查确定。并填写相关沉降观测断面、点布置表。4、沉降变形的水准测量精度为1mm，读数取位至0.1mm；剖面沉降管的测量精度为8mm／30m；单点沉降计观测精度为测量值的1%，灵敏度为0.01mm。5、路基沉降观测的频次不低于表2.5的规定。当环境条件发生变化或数据异常时应及时观测。路基沉降观测频次表观测阶段观测频次填筑或堆载一般1次/天沉降量突变2-3次/天两次填筑间隔时间较长1次/3天路基施工完毕第1个月1次/周第2、3个月1次/10天3个月以后1次/2周6个月以后1次/月（三）观测水准基点、工作基点的布设1、观测水准基点的布设采用业主提供的各风机平台加密临时控制点数据。2、工作基点的布设6 为满足沉降变形观测精度要求，按照两水准基点之间沿线路方向按间距不大于200m、距路基中心距离小于100m布设工作基点。工作基点采用业主提供的各风机平台加密临时控制点数据。3、观测网中，对工作基点定期与水准基点进行校核。当对沉降观测成果发生怀疑时，随时进行复测校核。4、沉降变形观测主要技术要求（1）沉降变形观测网主要技术要求沉降变形观测网的主要技术要求等级相邻基准点高差中误差（mm）每站高差中误差（mm）往返较差、附合或环线闭合差（mm）监测已测高差较差（mm）使用仪器、观测方法的要求三等1.00.3≤0.6√n≤0.8√nDS05或DS1型仪器，按暂行规定二等水准测量的技术要求施测（2）沉降变形观测点的精度要求和观测方法沉降变形观测点的精度要求和观测方法等级高程中的误差（mm）相邻点高差中误差（mm）观测方法往返较差、符合或环线闭合差（mm）二等±0.5±0.3按国家一等精密水准测量≤0.3√n（3）一、二等水准测量仪器及主要技术要求等级仪器视线长度（m）前后视距差（m）在任一测点上前后视距差累计（m）视线高度（下丝读数）（m）一等DSZ05、DS05≤30≤0.5≤1.5≥0.5二等DS1、DS05DS1≤50，DS05≤60≤1.0≤3.0≤3.06
