路堤填土施工工艺流程图

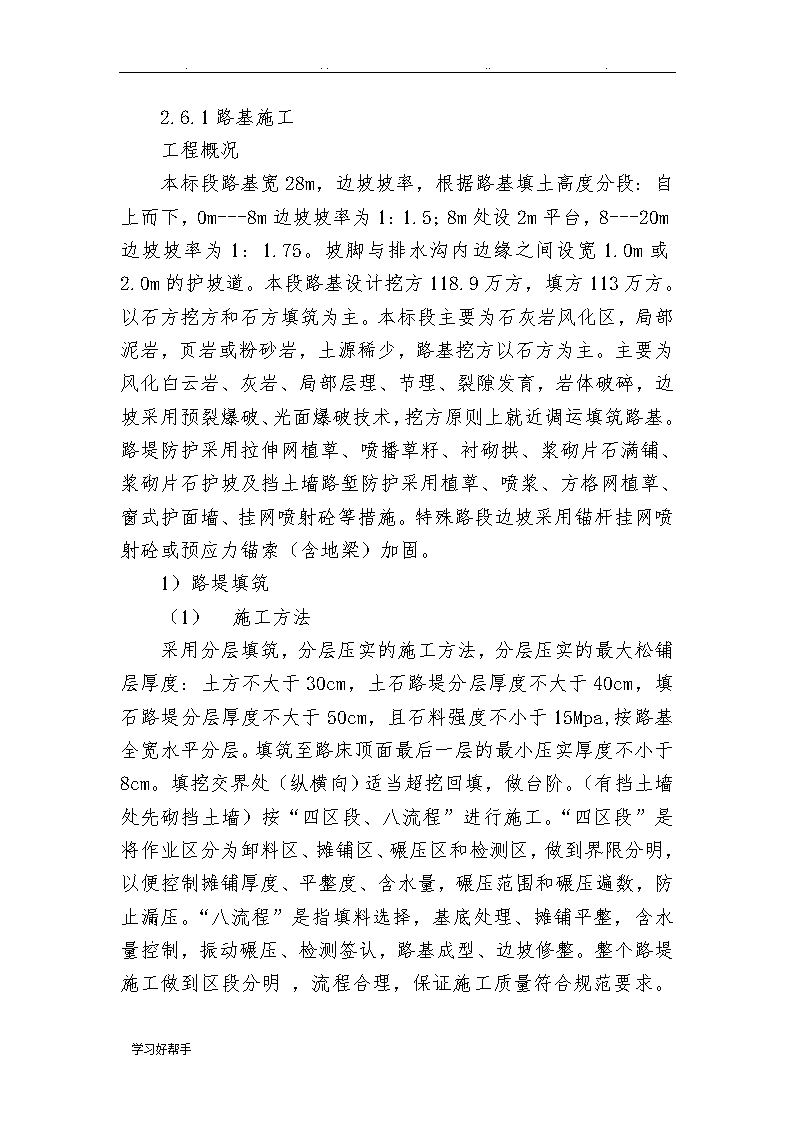

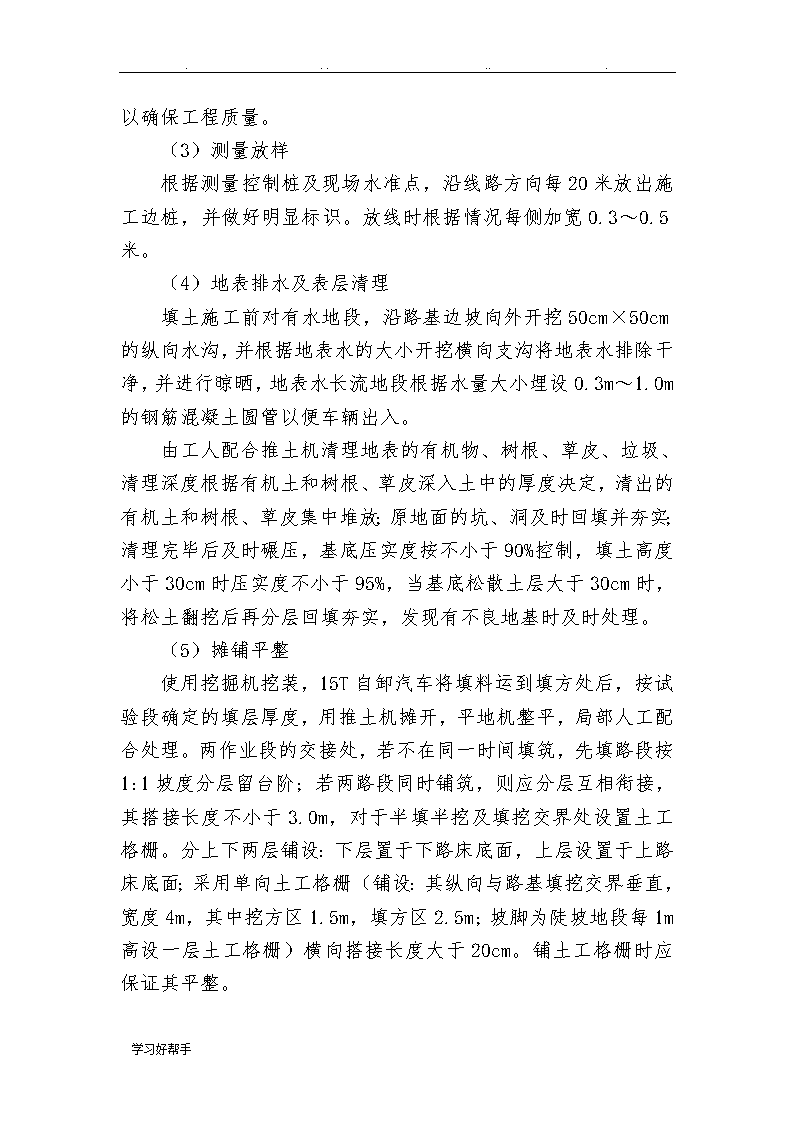

......2.6.1路基施工工程概况本标段路基宽28m，边坡坡率，根据路基填土高度分段：自上而下，0m---8m边坡坡率为1：1.5；8m处设2m平台，8---20m边坡坡率为1：1.75。坡脚与排水沟内边缘之间设宽1.0m或2.0m的护坡道。本段路基设计挖方118.9万方，填方113万方。以石方挖方和石方填筑为主。本标段主要为石灰岩风化区，局部泥岩，页岩或粉砂岩，土源稀少，路基挖方以石方为主。主要为风化白云岩、灰岩、局部层理、节理、裂隙发育，岩体破碎，边坡采用预裂爆破、光面爆破技术，挖方原则上就近调运填筑路基。路堤防护采用拉伸网植草、喷播草籽、衬砌拱、浆砌片石满铺、浆砌片石护坡及挡土墙路堑防护采用植草、喷浆、方格网植草、窗式护面墙、挂网喷射砼等措施。特殊路段边坡采用锚杆挂网喷射砼或预应力锚索（含地梁）加固。1）路堤填筑（1）施工方法采用分层填筑，分层压实的施工方法，分层压实的最大松铺层厚度：土方不大于30cm，土石路堤分层厚度不大于40cm，填石路堤分层厚度不大于50cm，且石料强度不小于15Mpa,按路基全宽水平分层。填筑至路床顶面最后一层的最小压实厚度不小于8cm。填挖交界处（纵横向）适当超挖回填，做台阶。（有挡土墙处先砌挡土墙）按“四区段、八流程”进行施工。“四区段”是将作业区分为卸料区、摊铺区、碾压区和检测区，做到界限分明，以便控制摊铺厚度、平整度、含水量，碾压范围和碾压遍数，防止漏压。“八流程”是指填料选择，基底处理、摊铺平整，含水量控制，振动碾压、检测签认，路基成型、边坡修整。整个路堤施工做到区段分明学习好帮手 ......，流程合理，保证施工质量符合规范要求。填筑时用推土机摊开，平地机整平，重型振动压路机碾压。机械处理不到的边角涵洞边及台后，用人工配合摊铺及小型夯实机械压实。（2）填料选择及填料试验①填料选择按照《公路土工试验规程》（JTJ051-93）的要求进行土工试验，开工前进行填料击实试验，采用重型击实标准，填筑时按规定进行压实度检测试验。通过填料击实试验确定路基各种填料的最佳含水量，最佳密实度，填好《取土送样单》和《路基填土土工试验报告》，并报出监理工程师审批签认。②填料试验填筑前先做土方试验段长约100米，根据土的最佳含水量和填土厚度，机具等通过碾压来确定达到最佳压实度的碾压遍数及土的松铺系数。对于石方路基，选择一断路堤长约100米，进行填石试验。石块最大粒径不得超过压实厚度的2/3，所有缝隙填以小石块或石屑。施工中压实度由压实遍数控制。压实遍数由现场试验确定，并报经监理工程师检验批准。填石路堤应使用重型振动压路机分层洒水压实。压实时使用小石块或石屑填缝，直到压实层顶面稳定，不下沉（无轮迹）、石块紧密，表面平整为止。现场压实试验进行到能有效地使该种填料达到规定的压实度为止。试验时记录压实设备的类型、组合方式、碾压遍数及碾压速度、工序、多层填料的松铺厚度及含水量等。根据试验结果总结适合该种路基填料的标准施工方法，报监理工程师批准后作为该种填料施工控制的依据。当路基填料或机械组合发生变化时，安排重新作压学习好帮手 ......实试验，以确保工程质量。（3）测量放样根据测量控制桩及现场水准点，沿线路方向每20米放出施工边桩，并做好明显标识。放线时根据情况每侧加宽0.3～0.5米。（4）地表排水及表层清理填土施工前对有水地段，沿路基边坡向外开挖50cm×50cm的纵向水沟，并根据地表水的大小开挖横向支沟将地表水排除干净，并进行晾晒，地表水长流地段根据水量大小埋设0.3m～1.0m的钢筋混凝土圆管以便车辆出入。由工人配合推土机清理地表的有机物、树根、草皮、垃圾、清理深度根据有机土和树根、草皮深入土中的厚度决定，清出的有机土和树根、草皮集中堆放；原地面的坑、洞及时回填并夯实；清理完毕后及时碾压，基底压实度按不小于90%控制，填土高度小于30cm时压实度不小于95%，当基底松散土层大于30cm时，将松土翻挖后再分层回填夯实，发现有不良地基时及时处理。（5）摊铺平整使用挖掘机挖装，15T自卸汽车将填料运到填方处后，按试验段确定的填层厚度，用推土机摊开，平地机整平，局部人工配合处理。两作业段的交接处，若不在同一时间填筑，先填路段按1:1坡度分层留台阶；若两路段同时铺筑，则应分层互相衔接，其搭接长度不小于3.0m，对于半填半挖及填挖交界处设置土工格栅。分上下两层铺设：下层置于下路床底面，上层设置于上路床底面；采用单向土工格栅（铺设：其纵向与路基填挖交界垂直，宽度4m，其中挖方区1.5m，填方区2.5m；坡脚为陡坡地段每1m高设一层土工格栅）横向搭接长度大于20cm。铺土工格栅时应保证其平整。学习好帮手 ......（6）含水量检测及压实压实前进行含水量检测，根据填料含水量与最佳含水量的差异进行晾晒或补充洒水，含水量在允许范围时按试验段确定的压实方法及压实遍数，进行碾压。桥台锥坡及台后15m范围施工时填方用碎石土或石方填筑。当先施工桥台时，对于大型压实机具压不到的地方，配以小型压实机具薄层碾压，以确保压实度满足规范要求。（7）检测每层按厚度压实后，及时进行压实度、宽度等指标的检测。压实度检测方法按《公路土工试验规程》（JTJ051-93）和技术规范进行。当压实度、宽度均合格后，再进行下一层的填筑。（8）路基成型路基填筑至设计标高后，按规范和设计文件要求对路基压实度、宽度、平整度、湾沉进行验收。（9）边坡整修路基达到验收标准后，将每侧超宽填筑的土方刷至坡底，整型后做为路基护道。最后进行坡面防护施工。路基成形后必须及时铺设路面防护，并注意与排水设施协调，特别是注意与各式路面排水急流槽协调施工，路肩墙还应兼顾埋式护栏预埋钢筋及路面结构层边缘排水系统的施工。土方段路基填筑，在路基边坡两侧用砂浆做临时泄水槽（或用塑料布）以保证填筑过程中雨水不冲刷路基边坡，不被雨水侵入路基，同时加强路面排水，对未碾压成型段，应及时封层，雨前验收合格段土方，雨后应重新抽检压实度。（10）工艺流程详见“路堤填土施工工艺流程图”和“填石路堤工艺流程图”附后。学习好帮手 ......（11）技术标准和要求土方路基检查项目项次检查项目规定值或允许偏差1实度%零填及路堑上路床（M）0～0.3≥95路堤（M）上路床0～0.3≥95下路床0.3～0.8上路堤0.8～1.5≥93下路堤＞1.5≥902弯沉值（0.01mm）不大于设计计算值3纵断面高程（mm）＋10,－154中线偏差（mm）505宽度（mm）不小于设计值6平整度（mm）≤157横坡（%）±0.58边坡不陡于设计值石方路基实测项目项次检查项目规定值或允许偏差1压实度厚和碾压遍数符合要求2断面高程（mm）+10，-203中线偏差（mm）504宽度（mm）不小于设计值5平整度（mm）≤206横坡（%）±0.57边坡坡度不陡于设计值平顺度符合设计①做好路基填筑工艺试验段，取得各种填料的填筑最佳参数，以指导土方施工。学习好帮手 ......②按“四区段、八流程”组织施工，确保工序清晰、流程合理、施工连续。③设备配置合理，保证填筑质量和各工序进行。④边坡夯实采用人工夯拍，增加边坡密实度。⑤路基面、边坡面采用人工挂线平整，确保平整度和坡率。路堤填土施工工艺流程图施工准备测量放线地表排水填料选择原地面碾压击实试验上土现场填筑工艺试验分层上料摊销平整未达到设计标高含水量检测碾压不合格压实度检测路堤标高、宽度检测边坡整修、路面平整坡面防护结束学习好帮手 ......填石路堤工艺流程图地表清理填料选择原地面碾压上石方现场填筑工艺试验分层上料摊销平整大粒径破碎补充细料人工局部找平含水量碾压边坡整修和铺砌压实度检测路堤标高、宽度检测施工准备测量放线地表排水未达到设计标高不合格结束坡面防护边坡整修、路面平整学习好帮手 ......路基填筑施工工艺说明1施工准备：施工方案、施工方法、使用机械、劳动力计划开工和完成时间等准备情况连同开工申请单提交给工程师审批。2测量放样：用全站仪或经纬仪进行测量放样，放出路基中线，边线及防护排水工程和结构物具体位置。3清除表土：用推土机清除路基范围内所有不适宜材料，并堆放到指定地点。4填前碾压：用压路机碾压。潮湿地段应先翻松晾晒，然后进行填前压实。处理地下冲坑、陷穴等至符合要求。对设计有特殊要求的地段，按设计要求进行特殊处理。5检查、测量：检查压实度，测量记录原地面标高等。6分层摊铺、整平：土石经检验合格后，用自卸汽车运至现场，推土机摊铺、整平，平地机刮平。每层虚铺厚度应根据碾压设备和试验而定，一般不超过30cm（碎石50cm），按设计高度放土工格栅。7标准击实：按规程进行土的最大干密度试验，作为压实检验的标准。8土石方调运：采用推土机、自卸汽车将挖出的土石方运至填方路段。9分层碾压：振动压路机碾压。学习好帮手 ......10测量试验：测量路基标高、宽度、填土厚度、边坡率、压实度等土工试验。11工程师签认：路基压实度试验资料和质量检验评定资料报送工程师签认、合格后再进行下一步施工。12路基整修：路基填筑到一定高度后，机械配合人工刷坡，路基分层填筑完工后，对路堤边坡修整，欠缺部分补足，做好防护与排水施工。宁可累死在路上，也不能闲死在家里！宁可去碰壁，也不能面壁。是狼就要练好牙，是羊就要练好腿。什么是奋斗？奋斗就是每天很难，可一年一年却越来越容易。不奋斗就是每天都很容易，可一年一年越来越难。能干的人，不在情绪上计较，只在做事上认真；无能的人！不在做事上认真，只在情绪上计较。拼一个春夏秋冬！赢一个无悔人生！早安！—————献给所有努力的人.学习好帮手
